什么是晶闸管及其分类

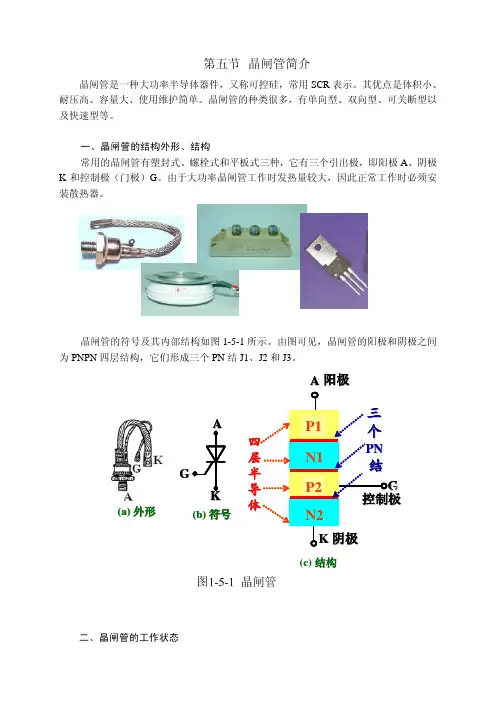

第五节 晶闸管简介晶闸管是一种大功率半导体器件，又称可控硅，常用SCR 表示。

其优点是体积小、耐压高、容量大、使用维护简单。

晶闸管的种类很多，有单向型、双向型、可关断型以及快速型等。

一、晶闸管的结构外形、结构常用的晶闸管有塑封式、螺栓式和平板式三种，它有三个引出极，即阳极A 、阴极K 和控制极（门极）G 。

由于大功率晶闸管工作时发热量较大，因此正常工作时必须安装散热器。

晶闸管的符号及其内部结构如图1-5-1所示。

由图可见，晶闸管的阳极和阴极之间为PNPN 四层结构，它们形成三个PN 结J1、J2和J3。

A 阳极(c) 结构(b) KGA符号(a) 外形二、晶闸管的工作状态如图1-5-2（a）所示电路中，当晶闸管阳极和阴极之间加反向电压时，无论控制极与阴极之间施加何种电压，灯泡均不亮，晶闸管不导通，即晶闸管处于反向阻断状态。

当阳极和阴极之间加正向电压时，若控制极与阴极之间施加的电压为零或反向电压时，灯泡也不亮，说明晶闸管仍然不导通，处于正向阻断状态，如图1-5-2（b）所示。

在晶闸管阳极加正向电压，控制极也加上适当正向电压后，灯泡点亮，晶闸管导通。

此时，若去掉控制极电压，灯泡仍然发光，即晶闸管维持导通，控制极失去控制作用，如图1-5-2（c）（d）所示。

UA UUA UUAUGAUGUA可见，要使晶闸管从导通状态变为阻断状态，可以通过两个途径：①在阳极和阴极之间加反向电压或将阳极与电源断开，这种阻断称为反向阻断；②使阳极电流减少到一定数值（约几十~几百毫安）后晶闸管将自行关断，称为正向阻断。

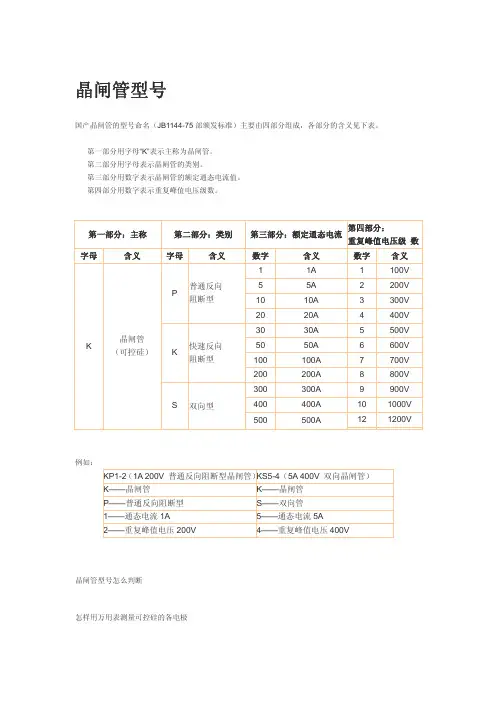

三、晶闸管的型号和主要参数1．晶闸管的型号按照国家规定，普通晶闸管的型号及含义如下：例如，KP200-8D表示普通晶闸管，额定电流为200A，额定电压为800V，管压降0.6~0.7V。

2．晶闸管的主要参数（1）额定正向平均电流I F 指在规定环境温度及标准散热条件下，允许连续通过晶闸管阳极的最大工频正弦半波电流的平均值。

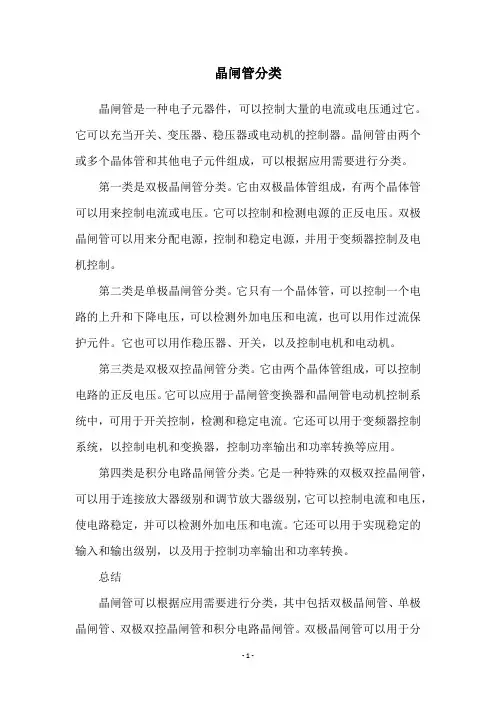

晶闸管分类晶闸管是一种电子元器件，可以控制大量的电流或电压通过它。

它可以充当开关、变压器、稳压器或电动机的控制器。

晶闸管由两个或多个晶体管和其他电子元件组成，可以根据应用需要进行分类。

第一类是双极晶闸管分类。

它由双极晶体管组成，有两个晶体管可以用来控制电流或电压。

它可以控制和检测电源的正反电压。

双极晶闸管可以用来分配电源，控制和稳定电源，并用于变频器控制及电机控制。

第二类是单极晶闸管分类。

它只有一个晶体管，可以控制一个电路的上升和下降电压，可以检测外加电压和电流，也可以用作过流保护元件。

它也可以用作稳压器、开关，以及控制电机和电动机。

第三类是双极双控晶闸管分类。

它由两个晶体管组成，可以控制电路的正反电压。

它可以应用于晶闸管变换器和晶闸管电动机控制系统中，可用于开关控制，检测和稳定电流。

它还可以用于变频器控制系统，以控制电机和变换器，控制功率输出和功率转换等应用。

第四类是积分电路晶闸管分类。

它是一种特殊的双极双控晶闸管，可以用于连接放大器级别和调节放大器级别，它可以控制电流和电压，使电路稳定，并可以检测外加电压和电流。

它还可以用于实现稳定的输入和输出级别，以及用于控制功率输出和功率转换。

总结晶闸管可以根据应用需要进行分类，其中包括双极晶闸管、单极晶闸管、双极双控晶闸管和积分电路晶闸管。

双极晶闸管可以用于分配电源、控制和稳定电源；单极晶闸管可以用作过流保护元件、稳压器以及开关控制；双极双控晶闸管可以用于检测外加电压和电流，也可用作晶闸管变换器和晶闸管电动机控制系统；积分电路晶闸管可以用于连接放大器级别和调节放大器级别，也可以用于实现稳定的输入和输出级别。

晶闸管可以用于许多不同的应用，是电子电路中不可或缺的一部分。

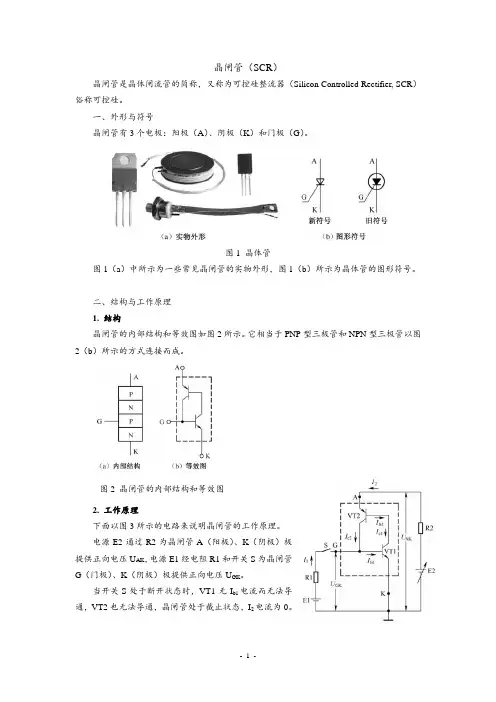

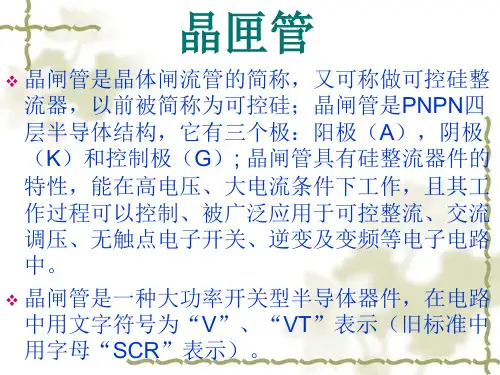

晶闸管（SCR）晶闸管是晶体闸流管的简称，又称为可控硅整流器（Silicon Controlled Rectifier, SCR）俗称可控硅。

一、外形与符号晶闸管有3个电极：阳极（A）、阴极（K）和门极（G）。

图1 晶体管图1（a）中所示为一些常见晶闸管的实物外形，图1（b）所示为晶体管的图形符号。

二、结构与工作原理1. 结构晶闸管的内部结构和等效图如图2所示。

它相当于PNP型三极管和NPN型三极管以图2（b）所示的方式连接而成。

图2 晶闸管的内部结构和等效图2. 工作原理下面以图3所示的电路来说明晶闸管的工作原理。

电源E2通过R2为晶闸管A（阳极）、K（阴极）极提供正向电压U AK，电源E1经电阻R1和开关S为晶闸管G（门极）、K（阴极）极提供正向电压U GK。

当开关S处于断开状态时，VT1无I b1电流而无法导通，VT2也无法导通，晶闸管处于截止状态，I2电流为0。

如果将开关S闭合，电源E1马上通过R1、S为VT1提供I b1电流，VT1导通，VT2也导通（VT2的I b2与VT1的I c1相等），I c2增大，这样会形成强烈的正反馈，正反馈过程是：正反馈使VT1、VT2对进入饱和状态，I b2、I c2都很大，I b2、I c2都是由VT2的发射极流入，即晶体管A极流入，I b2、I c2电流在内部流经VT1、VT2后从K极流出。

很大的电流从晶闸管A极流入，然后从K极流出，相当于晶闸管A、K极之间导通。

晶闸管导通后，若断开开关S，I b2、I c2电流继续增大，晶闸管继续导通。

这时如果慢慢调低电源E2的电压，流入晶闸管A极的电流（即图中的I2电流）也慢慢减小，当电源电压调到很低时（接近0），流入A极的电流接近0，晶闸管进入截止状态。

3. 晶闸管导通和关断（截止）条件。

综上所述，晶闸管有以下性质。

（1）无论A、K极之间加什么电压，只要G、K极之间没有加正向电压，晶闸管就无法导通。

（2）只有A、K极之间加正向电压，并且G、K极之间也加一定的正向电压，晶闸管才能导通。

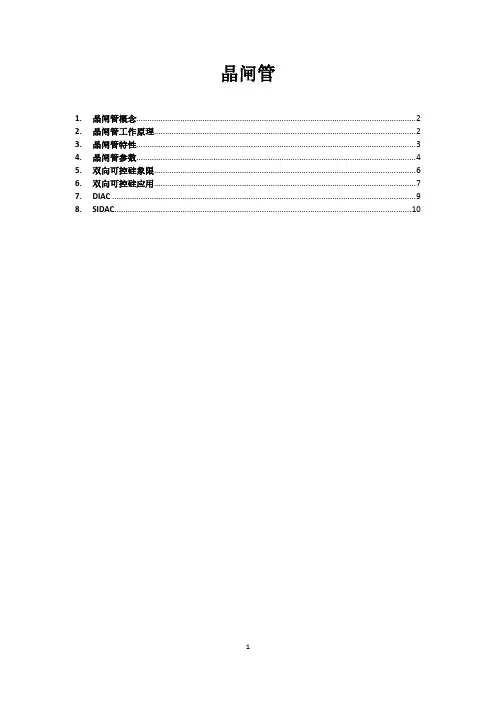

晶闸管1.晶闸管概念 (2)2.晶闸管工作原理 (2)3.晶闸管特性 (3)4.晶闸管参数 (4)5.双向可控硅象限 (6)6.双向可控硅应用 (7)7.DIAC (9)8.SIDAC (10)1.晶闸管概念可控硅(Silicon Controlled Rectifier) 简称SCR，是一种大功率电器元件，也称晶闸管。

可实现用小功率控件控制大功率设备。

可控硅分单向可控硅和双向可控硅两种。

双向可控硅也叫三端双向可控硅，简称TRIAC。

双向可控硅在结构上相当于两个单向可控硅反向连接，这种可控硅具有双向导通功能。

其通断状态由控制极G决定。

在控制极G上加正脉冲(或负脉冲)可使其正向(或反向)导通。

晶闸管的开关时间较长，允许的电流上升率较小，因此工作频率受到限制。

当在较高频率工作时，因开关损耗随频率升高而增加，导致器件发热。

它是由四层半导体材料组成的，有三个PN结，对外有三个电极：第一层P型半导体引出的电极叫阳极A，第三层P型半导体引出的电极叫控制极G，第四层N 型半导体引出的电极叫阴极K。

单向可控硅（SCR）：1）单向可控硅承受反向阳极电压时，不管门极承受何种电压，单向可控硅都处于反向阻断状态。

2）单向可控硅承受正向阳极电压时，仅在门极承受正向电压的情况下单向可控硅才导通。

这时单向可控硅处于正向导通状态。

3）单向可控硅在导通情况下，只要有一定的正向阳极电压，不论门极电压如何，单向可控硅保持导通，即单向可控硅导通后，门极失去作用。

门极只起触发作用。

4）单向可控硅在导通情况下，当主回路电压（或电流）减小到接近于零（维持电流以下）时，单向可控硅自动关断。

双向可控硅（TRIAC）：2.晶闸管工作原理通过等效电路分析:若T2管的基极电流为i B2，则集电极电流为β2i B2；进一步有i B1=i C2=β2i B2，从而i C1=β1i B1=β1β2i B2，又由于i B2=i C1，再一次进行上述放大过程，形成正反馈。

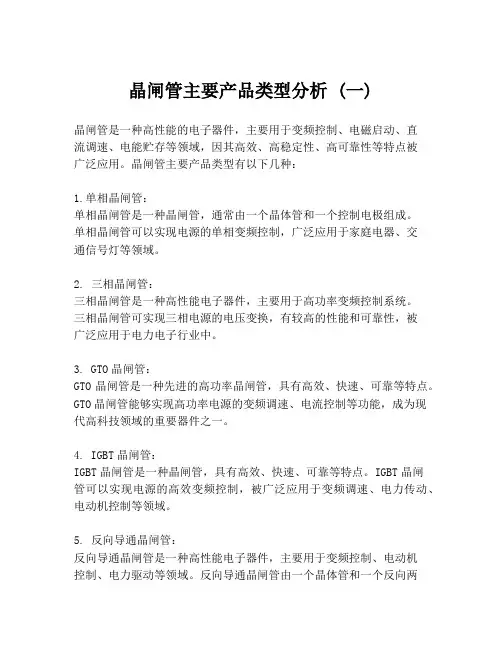

晶闸管主要产品类型分析 (一)晶闸管是一种高性能的电子器件，主要用于变频控制、电磁启动、直流调速、电能贮存等领域，因其高效、高稳定性、高可靠性等特点被广泛应用。

晶闸管主要产品类型有以下几种：1.单相晶闸管：单相晶闸管是一种晶闸管，通常由一个晶体管和一个控制电极组成。

单相晶闸管可以实现电源的单相变频控制，广泛应用于家庭电器、交通信号灯等领域。

2. 三相晶闸管：三相晶闸管是一种高性能电子器件，主要用于高功率变频控制系统。

三相晶闸管可实现三相电源的电压变换，有较高的性能和可靠性，被广泛应用于电力电子行业中。

3. GTO晶闸管：GTO晶闸管是一种先进的高功率晶闸管，具有高效、快速、可靠等特点。

GTO晶闸管能够实现高功率电源的变频调速、电流控制等功能，成为现代高科技领域的重要器件之一。

4. IGBT晶闸管：IGBT晶闸管是一种晶闸管，具有高效、快速、可靠等特点。

IGBT晶闸管可以实现电源的高效变频控制，被广泛应用于变频调速、电力传动、电动机控制等领域。

5. 反向导通晶闸管：反向导通晶闸管是一种高性能电子器件，主要用于变频控制、电动机控制、电力驱动等领域。

反向导通晶闸管由一个晶体管和一个反向两极管组成，具有高电流密度、高速度、高功率等特点。

6. 模块化晶闸管：模块化晶闸管是一种晶闸管模块，由多个晶闸管、二极管、散热器等组成，具有高效、快速、可靠等特点。

模块化晶闸管广泛应用于电力电子行业中，能够实现高功率电源的变频调速、电流控制等功能。

以上就是晶闸管的主要产品类型分析，不同类型的晶闸管有着不同的应用场景和优缺点，选用时需要根据具体的需求及领域来进行选择。

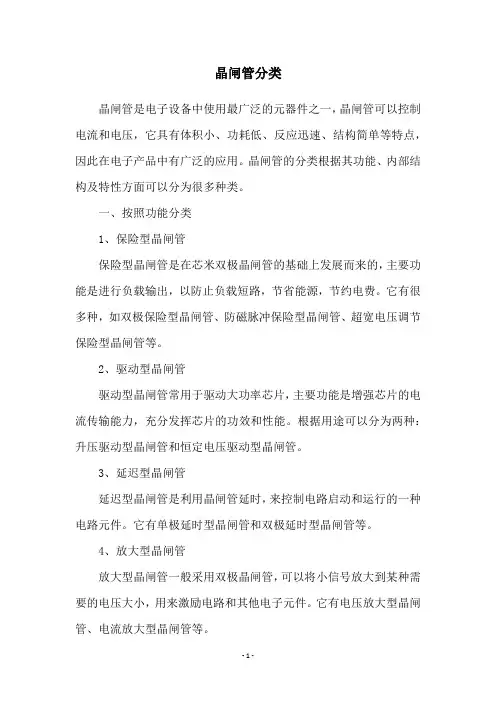

晶闸管分类晶闸管是电子设备中使用最广泛的元器件之一，晶闸管可以控制电流和电压，它具有体积小、功耗低、反应迅速、结构简单等特点，因此在电子产品中有广泛的应用。

晶闸管的分类根据其功能、内部结构及特性方面可以分为很多种类。

一、按照功能分类1、保险型晶闸管保险型晶闸管是在芯米双极晶闸管的基础上发展而来的，主要功能是进行负载输出，以防止负载短路，节省能源，节约电费。

它有很多种，如双极保险型晶闸管、防磁脉冲保险型晶闸管、超宽电压调节保险型晶闸管等。

2、驱动型晶闸管驱动型晶闸管常用于驱动大功率芯片，主要功能是增强芯片的电流传输能力，充分发挥芯片的功效和性能。

根据用途可以分为两种：升压驱动型晶闸管和恒定电压驱动型晶闸管。

3、延迟型晶闸管延迟型晶闸管是利用晶闸管延时，来控制电路启动和运行的一种电路元件。

它有单极延时型晶闸管和双极延时型晶闸管等。

4、放大型晶闸管放大型晶闸管一般采用双极晶闸管，可以将小信号放大到某种需要的电压大小，用来激励电路和其他电子元件。

它有电压放大型晶闸管、电流放大型晶闸管等。

5、滤波型晶闸管滤波型晶闸管也叫做低通滤波器，可以过滤掉某一频率之外的其它信号，使电路中只有特定的信号通过。

分为三种型号：单极低通滤波器、单极模拟低通滤波器、双极低通滤波器。

二、按照内部结构分类1、单极晶闸管单极晶闸管是最常见的晶闸管，其内部包括一个可控硅管和一个调节电容，调节电容可以控制输出电压，可以用作放大器电源，可以把晶体管输出功率放大到需要的程度。

2、双极晶闸管双极晶闸管是由两个晶体管和一个调节电容组成，两个晶体管采用同一个桥路，调节电容可以控制电路的输出电流和电压。

双极晶闸管可以用于驱动大功率的电子设备，也可以用于控制电压。

三、按照特性分类1、快关式晶闸管快关式晶闸管采用了快速反应、低功耗和稳定性强的特性，可以在短时间内完成对负载的控制，在电脑、家用电器等产品中有广泛的应用。

2、静止形晶闸管静止形晶闸管的特性是反应迅速，具有良好的动态特性，可以实现更精确的控制，可以在电磁干扰较强的环境中工作，是高精度领域的优选元件。

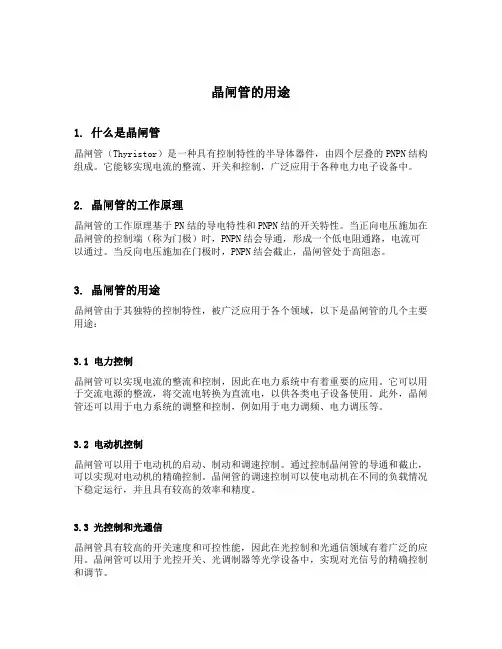

晶闸管的用途1. 什么是晶闸管晶闸管（Thyristor）是一种具有控制特性的半导体器件，由四个层叠的PNPN结构组成。

它能够实现电流的整流、开关和控制，广泛应用于各种电力电子设备中。

2. 晶闸管的工作原理晶闸管的工作原理基于PN结的导电特性和PNPN结的开关特性。

当正向电压施加在晶闸管的控制端（称为门极）时，PNPN结会导通，形成一个低电阻通路，电流可以通过。

当反向电压施加在门极时，PNPN结会截止，晶闸管处于高阻态。

3. 晶闸管的用途晶闸管由于其独特的控制特性，被广泛应用于各个领域，以下是晶闸管的几个主要用途：3.1 电力控制晶闸管可以实现电流的整流和控制，因此在电力系统中有着重要的应用。

它可以用于交流电源的整流，将交流电转换为直流电，以供各类电子设备使用。

此外，晶闸管还可以用于电力系统的调整和控制，例如用于电力调频、电力调压等。

3.2 电动机控制晶闸管可以用于电动机的启动、制动和调速控制。

通过控制晶闸管的导通和截止，可以实现对电动机的精确控制。

晶闸管的调速控制可以使电动机在不同的负载情况下稳定运行，并且具有较高的效率和精度。

3.3 光控制和光通信晶闸管具有较高的开关速度和可控性能，因此在光控制和光通信领域有着广泛的应用。

晶闸管可以用于光控开关、光调制器等光学设备中，实现对光信号的精确控制和调节。

3.4 高压直流输电晶闸管可以用于高压直流输电系统中。

高压直流输电系统能够实现远距离的电力传输，并且具有较低的能量损耗。

晶闸管作为高压直流输电系统的关键元件之一，可以实现对输电系统的稳定控制和调节。

3.5 频率变换器晶闸管可以用于频率变换器中，将电源的频率转换为需要的频率。

频率变换器广泛应用于电力系统、电机驱动和工业自动化等领域，实现对电力和设备的精确控制。

4. 晶闸管的优势和发展趋势晶闸管作为一种重要的电力电子器件，具有以下优势：•高可靠性：晶闸管具有较高的工作可靠性和长寿命，能够在恶劣的工作环境下稳定工作。

晶闸管(thyristor)是硅晶体闸流管的简称，俗称可控硅（SCR），其正式名称应是反向阻断三端晶闸管。

除此之外，在普通晶闸管的基础上还派生出许多新型器件，它们是工作频率较高的快速晶闸管(fast switching thyristor，FST)、反向导通的逆导晶闸管(reverse conducting thyristor，RCT)、两个方向都具有开关特性的双向晶闸管(TRIAC)、门极可以自行关断的门极可关断晶闸管（gate turn off thyristor，GTO）、门极辅助关断晶闸管(gate assisted turn off thytistor，GATO)及用光信号触发导通的光控晶闸管(light controlled thyristor，LTT)等。

一、结构与工作原理晶闸管是三端四层半导体开关器件，共有3个PN结，J1、J2、J3，如图1(a)所示。

其电路符号为图1(b)，A(anode)为阳极，K(cathode)为阴极，G(gate)为门极或控制极。

若把晶闸管看成由两个三极管T1(P1N1P2)和T2(N1P2N2)构成，如图1(c)所示，则其等值电路可表示成图1(d)中虚线框内的两个三极管T1和T2。

对三极管T1来说，P1N1为发射结J1，N1P2为集电结J2；对于三极管T2，P2N2为发射结J3，N1P2仍为集电结J2；因此J2（N1P2）为公共的集电结。

当A、K两端加正电压时，J1、J3结为正偏置，中间结J2为反偏置。

当A、K两端加反电压时，J1、J3结为反偏置，中间结J2为正偏置。

晶闸管未导通时，加正压时的外加电压由反偏值的J2结承担，而加反压时的外加电压则由J1、J3结承担。

如果晶闸管接入图1(d)所示外电路，外电源U S正端经负载电阻R引至晶闸管阳极A，电源U S的负端接晶闸管阴极K，一个正值触发控制电压U G经电阻R G后接至晶闸管的门极G，如果T1（P1N1P2）的共基极电流放大系数为α1，T2（N1P2N2）的共基极电流放大系数为α2，那么对T1而言，T1的发射极电流I A的一部分α1I A将穿过集电结J2，此外，J2受反偏电压作用，要流过共基极漏电流i CBO1，因此图1(d)中的I C1可表示为I C1=α1I A+i CBO1。

晶闸管知识点总结一、晶闸管的工作原理晶闸管是一种半导体器件，也称为双极型开关管。

它由四层P-N结构组成，具有三极管的放大和开关特性，可以控制大功率、高电压的直流和交流电路。

晶闸管的工作原理主要包括触发、导通和关断三个过程。

1. 触发过程：晶闸管的触发是由外部的信号电压或电流来完成的。

当外部信号电压或电流超过晶闸管的触发门电压时，会使得晶闸管的内部结构发生变化，从而使得晶闸管进入导通状态。

2. 导通过程：一旦晶闸管被触发，它就会进入导通状态，电流将通过晶闸管流向负载电路，完成电路的通断操作。

晶闸管的导通状态可以持续一段时间，直到外部信号电压或电流减小，或者达到关断条件。

3. 关断过程：当外部信号电压或电流减小，或者达到关断条件时，晶闸管会进入关断状态，电流不再通过晶闸管，从而完成电路的断开。

二、晶闸管的特性晶闸管具有许多独特的特性，使得它在电路中得到广泛应用。

1. 高电压能力：晶闸管可以承受较高的电压，通常可达数千伏。

2. 大电流能力：晶闸管能够承受较大的电流，通常可达数百安。

3. 快速开关特性：晶闸管具有快速的响应速度，可以在微秒内完成导通和关断操作。

4. 可控性强：晶闸管可以通过外部的触发信号来实现导通和关断，并且触发信号可以通过调节来实现晶闸管的控制。

5. 低损耗：晶闸管的导通和关断过程中损耗较小，效率较高。

6. 大功率应用：由于晶闸管具有较高的电压和电流能力，因此适用于大功率电路的控制。

三、晶闸管的类型和结构晶闸管主要有PNPN型、NPNP型和COM型三种结构，其中PNPN型晶闸管是最常用的一种。

1. PNPN型晶闸管：这种晶闸管由两个N型半导体区和两个P型半导体区交替排列组成。

在PNPN结构中，有一个P-N结和一个N-P结，这两个结共同构成了PNPN结构。

PNPN型晶闸管具有导通压降小，结构简单，制作容易等特点。

2. NPNP型晶闸管：这种晶闸管与PNPN型晶闸管结构相似，不同之处在于两个N型半导体区和两个P型半导体区的排列顺序相反。

晶闸管的类型晶闸管是一种常见的电子元件，广泛应用于电力电子领域。

根据其结构和特性的不同，晶闸管可以分为多种类型，包括双向晶闸管、三层结构晶闸管、反并晶闸管和光控晶闸管等。

本文将分别介绍这些晶闸管的类型和特点。

一、双向晶闸管双向晶闸管是一种具有双向导电能力的晶闸管。

它可以实现正向和反向的控制，广泛用于交流电路的控制。

双向晶闸管具有低通态压降、高耐压能力和可控性强的特点，可以实现有效的电能控制和调节。

二、三层结构晶闸管三层结构晶闸管是一种具有三个P-N结的双向可控晶闸管。

它采用了特殊的结构设计，具有较高的电压和电流承受能力。

三层结构晶闸管的主要特点是可控性强、可靠性高和损耗小，广泛应用于高压大电流的场合，如电力系统中的变频调速、电力传输和电力控制等领域。

三、反并晶闸管反并晶闸管是一种具有反向导电能力的晶闸管。

它采用了特殊的结构和材料设计，可以实现反向的电流控制。

反并晶闸管具有低功耗、高可靠性和快速开关速度的特点，适用于高频开关电路和功率电子应用。

四、光控晶闸管光控晶闸管是一种通过光控制电流的晶闸管。

它利用光敏电阻或光电二极管作为输入电路，通过光信号控制晶闸管的导电能力。

光控晶闸管具有响应速度快、可靠性高和工作稳定的特点，广泛应用于光控开关、光控调光和光控电源等领域。

不同类型的晶闸管在电子领域有着不同的应用。

双向晶闸管常用于交流电路的控制，如交流调光、交流电机控制等。

三层结构晶闸管适用于高压大电流的场合，如电力系统中的变频调速和电力传输等。

反并晶闸管主要用于高频开关电路和功率电子应用，如电力逆变器和电力变换器。

光控晶闸管则广泛应用于光控开关、光控调光和光控电源等领域。

晶闸管是一种重要的电子元件，不同类型的晶闸管具有不同的特点和应用。

通过合理选择和应用晶闸管，可以实现对电能的有效控制和调节，推动电力电子技术的发展和应用。

什么是晶闸管（可控硅）及其分类
什么是晶闸管(可控硅)及其分类
晶闸管是晶体闸流管(Thyristor)的简称，俗称可控硅，它是一种大功率开关
型半导体器件，在电路中用文字符号为V、VT表示(旧标准中用字母SCR表示)。

晶闸管具有硅整流器件的特性，能在高电压、大电流条件下工作，且其工作
过程可以控制、被广泛应用于可控整流、交流调压、无触点电子开关、逆变及
变频等电子电路中。

一、晶闸管的种类
晶闸管有多种分类方法：
1.按关断、导通及控制方式分类
晶闸管按其关断、导通及控制方式可分为普通晶闸管、双向晶闸管、逆导晶
闸管、门极关断晶闸管(GTO)、BTG晶闸管、温控晶闸管和光控晶闸管等多种。

2.按引脚和极性分类
晶闸管按其引脚和极性可分为二极晶闸管、三极晶闸管和四极晶闸管。

3.按封装形式分类
晶闸管按其封装形式可分为金属封装晶闸管、塑封晶闸管和陶瓷封装晶闸管
三种类型。

其中，金属封装晶闸管又分为螺栓形、平板形、圆壳形等多种;塑封
晶闸管又分为带散热片型和不带散热片型两种。

4.按电流容量分类
晶闸管按电流容量可分为大功率晶闸管、中功率晶闸管和小功率
晶闸管三种。

通常，大功率晶闸管多采用金属壳封装，而中、小功率晶闸管则多采用塑封或
陶瓷封装。

晶闸管的类型及应用晶闸管（Thyristor）是一种半导体器件，是由四个层状结构的PNPN结构组成的，其中两个PN结为控制极，另外两个PN结为输出极。

常见的晶闸管有三个主要类型，分别为可控硅（SCR）、双向可控硅（Triac）和反向可控三极晶闸管（RCT）。

可控硅（SCR）是晶闸管的一种常见类型，它只允许电流在一个方向上流动。

当控制极施加一个正脉冲时，SCR被打开并允许电流通过，直到电流降至零或检测到负脉冲为止。

SCR具有非常高的电流承载能力和耐压能力，因此在高功率控制和电力系统应用中被广泛使用。

它们常用于电机调速、电压调节、充电电路等领域。

双向可控硅（Triac）是一种双向可控晶闸管，它可以在电流的正半周期和负半周期中都可以导通。

Triac可以用来控制交流电设备的功率，如调光器、热控器、电动工具等。

由于Triac具有双向导通性，它也可以用于交流电的改变相位控制。

反向可控三极晶闸管（RCT）是一种在一定的工作原理下使用的特殊晶闸管，它具有单向导通的特性。

在电流正半周期时，RCT工作状态与普通SCR相同，但在电流负半周期时，它会停止导通。

因此，RCT通常用于需要有选择地控制交流电流的电路，如液压泵控制、交流电弧焊机等。

晶闸管是半导体器件的一种，优点包括可靠性高、寿命长、易于控制，并且可承受高电流和高压。

因此，晶闸管在许多应用中都发挥了重要作用。

首先，晶闸管常用于交流电控制。

例如，通过对晶闸管的触发电压和触发角进行调整，可以精确地控制交流电的导通时间，从而实现交流电的调光、温度控制等功能。

其次，晶闸管广泛应用于电机控制。

通过晶闸管，可以实现电动机的调速和反转控制。

这在许多工业和家用设备中都有应用，如风扇、空调、洗衣机等。

此外，晶闸管还常用于直流变交流的逆变电路中。

逆变器将直流电转换为交流电，使得直流电源可以用于交流设备。

晶闸管的可控性和高电流承载能力使其成为逆变器的关键组件之一。

除此之外，晶闸管还有一些特殊应用。

晶闸管有多种分类方法晶闸管是一种半导体器件，具有开关功能，广泛应用于各种电气控制系统中。

根据不同的分类方法，晶闸管可以分为多种类型。

按结构分类晶闸管可以按其结构分为三种类型：PNP型、NPN型和I型。

PNP型和NPN型晶闸管PNP型和NPN型晶闸管是由三个PN结构组成的器件，PNP型晶闸管中间的区域是P型，而NPN型晶闸管中间的区域是N型。

当PNP型晶闸管的输入位于两个P型结的D端，如果在G端加上一定的电压，则PNP晶闸管就会开启。

当NPN型晶闸管的输入位于两个N型结的D端，如果在G端加上一定的电压，则NPN晶闸管就会开启。

PNP和NPN型晶闸管都是双向开关，具有导通和截止两种状态。

I型晶闸管I型晶闸管也是由三个PN结构组成的器件，但是与PNP型和NPN型晶闸管不同的是，中间的区域是一个PNP结和一个NPN结的串联结构。

当在输入端施加一定的电压时，I型晶闸管就可以开启，且只能单向导通，不能反向导通。

按性能分类晶闸管还可以按其性能分类为三类：低功率型、中功率型和高功率型。

低功率型晶闸管低功率型晶闸管主要用于控制小功率电路，其电压一般在600V以下，电流在5A以下。

中功率型晶闸管中功率型晶闸管用于中等功率的电气控制系统，其标称电压通常在600V到1600V之间，电流在10A到150A之间。

高功率型晶闸管高功率型晶闸管用于高功率负载的控制，其标称电压可高达5000V以上，电流可高达1000A以上。

按应用场合分类晶闸管还可以按照其应用场合分类为多种类型。

直流晶闸管直流晶闸管用于直流电气设备的控制，其导通压降较小，速度较快。

交流晶闸管交流晶闸管用于交流电气设备的控制，其通电时间可以根据需要调节，且可避免由于电流方向导致的反向电势。

逆变晶闸管逆变晶闸管可以将直流电转化为交流电，广泛应用于电能变换和变频调速领域。

总结晶闸管是一种非常重要的半导体器件，在各种电气控制系统中应用广泛，而晶闸管的分类方法也有很多，我们可以按照其结构、性能和应用场合来进行分类。
