温升测试规范(20210128090251)

文件修正一览表规范/表单权责维护主导单位：品保部变更前：1. 目的为更好的操作,维护机器及确保测试结果的准确度,便于操作员使用及保养仪器,特制定此操作说明。

2. 范围适用于本公司温升测试实验的操作。

3. 参考记录3.1《仪器测试记录表》（QC-4-009）3.2《量规仪器总览表》（QC-4-007）3.4《量规仪器异常处理单》（QC-4-017）3.5《量规仪器点检表》（QC-4-012）4.维护单位品保部/实验室5. 权责实验室：管理、操作、保养本仪器6. 作业程序与说明6.1 仪器外观如图：温升测试仪由（从右至左）温度记录器、电源供应器加记录电脑组成。

6.2 将待测试样品的相邻3P用样品使用的额定最大号单芯线串联来，并将感温线用温升胶接在在导线与样品的连接处，需建立六个温度检测点，如下图：如右图绿色框内，将感温线用温升胶粘贴牢固6.3. 将样品接上电源供应器，调节CURRENT旋钮至测试需要电流，打开温度记录器开始记录测试时的样品的温度变化（如下图所示）。

6.3.1将样品连接上电源供应器后，注意需要将样品固定在档风板内（如下图所示），避免空调、人员走动带动空气流动对测试的影响。

6.4 打开电脑，将电脑选择“趋势”记录画面，持续观察电脑记录画面，直至画面内温度在至少半小时内曲线趋向一条直线，点选保存，并选取这一段时间的曲线，点选运算，如电脑显示最高温度点，半小时内温差值不超过1度，表示样品内温度已稳定，测试可以结束。

（操作画面如下图）如上绿色框内，样品内最高温度曲线已接近一条直线电脑运算出半小时内样品内最高温度变化只有0.2度6.5 结果判定：6.5.1测试结束后，依据温度测试仪记录的样品内温度最高点的温度值，减去室温值，得到测试温升值。

如上图所示温升为36.8-21.3=15.5度。

6.5.2 依据UL要求，温升值不能超过30度。

如计算出温升值达到或超过30度，则判定样品测试不合格，如温升值低于30度，则判定样品测试合格。

温升测试标准温升测试（TemperatureRiseTest）是一种重要的产品可靠性测试方法，它用于分析电气设备在正常运行条件下温升变化情况，是了解产品可靠性水平、估计热点散热评估过程中的重要手段。

温升测试通常是在特定环境条件下开展，测试数据和报表是了解产品可靠性水平和对各部件和系统进行调试的重要依据。

在温升测试中，特定条件下温升的量和速率随被测产品的构型、工作环境、参数等的变化而变化。

一般来说，温升的量和速率越低，表明产品的可靠性水平越高。

为了保证测试的准确性，温升测试应该按照国家有关标准进行。

温升测试标准主要包括：1）测试环境，包括室内空气温度、湿度等；2）测量精度、稳定性要求，括温度测量的精度和稳定性；3）测量参数的设定，包括测试时间、冷却时间、运行时间等；4）测试现场布线，包括电源输入、交流电源、温度传感器的位置布置等；5）测试数据的处理与分析，根据实际测试结果对被测产品的可靠性进行评估。

温升测试是一项复杂的工作，其正确开展需要技术人员掌握有关标准，熟悉产品构造，熟悉测量和分析设备。

一般来说，温升测试范围包括：设备在正常工作条件下，温度最高值，温升幅度，温升趋势及其他参数；设备在故障条件下，温度及其他相关参数；温升趋势和温度的衰减率，以及一些燃烧测试的结果。

此外，温升测试标准还要求测试者在可视范围内检查产品内部电路及电子元件的状态，确保温升测试的准确性。

因此，对温升测试的正确运用及根据标准要求进行测试，将有助于提高产品质量和可靠性，保护用户安全。

如果温升测试数据不符合相关标准，则按照标准要求进行处理，以保证产品可靠性。

温升测试是一项综合性的测试，它能够反映出设备在正常运行条件下的温度发展情况，并能够评估设备的可靠性水平，是评价电子产品质量的重要依据。

温升测试应根据标准完成，是保证产品性能可靠性有效提高质量的重要手段。

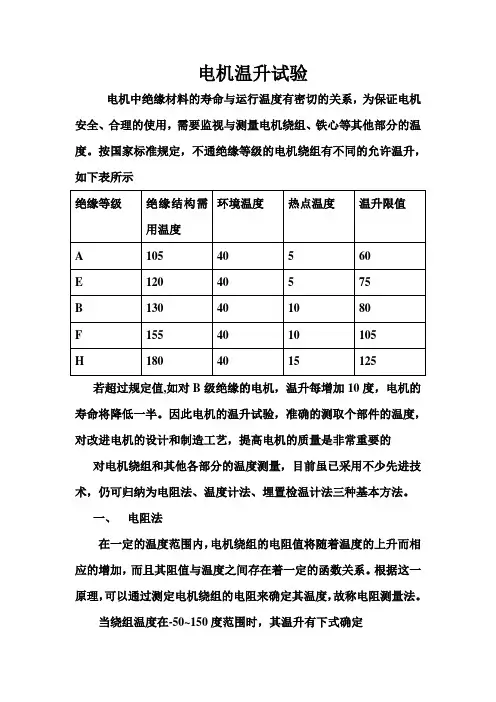

电机温升试验电机中绝缘材料的寿命与运行温度有密切的关系，为保证电机安全、合理的使用，需要监视与测量电机绕组、铁心等其他部分的温度。

按国家标准规定，不通绝缘等级的电机绕组有不同的允许温升，如下表所示若超过规定值,如对B级绝缘的电机，温升每增加10度，电机的寿命将降低一半。

因此电机的温升试验，准确的测取个部件的温度，对改进电机的设计和制造工艺，提高电机的质量是非常重要的对电机绕组和其他各部分的温度测量，目前虽已采用不少先进技术，仍可归纳为电阻法、温度计法、埋置检温计法三种基本方法。

一、电阻法在一定的温度范围内，电机绕组的电阻值将随着温度的上升而相应的增加，而且其阻值与温度之间存在着一定的函数关系。

根据这一原理，可以通过测定电机绕组的电阻来确定其温度，故称电阻测量法。

当绕组温度在-50~150度范围时，其温升有下式确定Δθ=(R f-R0)(k+θ0)/R0+θ0-θf式中R0、θ0分别为绕组的实际冷态电阻和环境温度；R f、θf分别为绕组热态式电阻和环境温度；k为常数，对铜绕组为235，对铝绕组225如果不能采用带电测量装置，可采用较先进的快捷、准确、数字显示的各种毫欧表或微欧计等直流电阻测量仪。

其基本工作原理是采用高准确度、高稳定度的恒流电源所产生的直流电流通到被测电阻上，则电阻两端的电压降将严格的按照电阻值变化二、温度计法对电机中不能采用电阻法测量的部位，如定子铁心，轴承及冷却介质等，可采用温度计法来测量。

温度计法是用温度计贴附在可接触的表面来测量温度，所测得的温度是被测点的表面温度。

为了减小误差，从被测点到温度计的热传导尽可能的良好，将温度计球面部分用绝热材料覆盖，以免周围冷却介质的影响。

温度计除包括水银、酒精等膨胀式温度计外，也包括半导体温度计及非埋置的热电耦或电阻温度计。

在电机中存在交变磁场的部分，不可采用水银温度计，因为交变磁场在水银中产生涡流会发热，以致影响测量的准确性。

三、埋置检温计法埋置检温计法是讲电阻检温计、热电耦或半导体热敏元件埋植于电机内部不能触及的部位，如定子绕组的槽部和铁心内等，经连接导线引到电机外的二次仪表，从而测定温度值。

1.0测试目的本作业指导书描述了园林工具、电动工具产品在发热试验中的工作程序，用以确定产品各部件的温升是否符合标准规定的允许值。

2.0适用范围：适用于符合标准要求的所有园林工具及电动工具产品。

3.0 名词术语:热平衡 --- 每隔前面已用的测试时间的10%的时间(但不少于5分钟)连续三次读数, 其变化少于1℃时样机所达到的热稳定状态.4.0 参考文献 :EN/UL/CSA/GLOBE要求5.0 职责：实验室所有技术员及工程师6.0 测试设备:6.1 变频电源6.2 交直流电参数测量仪6.3 热电偶线（K型或J型）6.4 UL胶水和催化剂6.5 数据采集仪（安捷伦）6.6 电机温升测试仪7.0 测试程序:7.1 温升测试前的条件。

7.1.1 使用的所有设备都必须以一年为周期进行调校. 载有最后调校日期和调校周期的调校粘纸必须粘固在每一台仪器上.7.1.2 检查样机的完整性，零部件，配件，附件应齐全。

7.1.3准备具有代表性的样机在温度23℃±2℃，湿度50﹪RH—90﹪RH之内的环境温度下放置10H，至样机表面温度达到与室温平衡进行测试。

7.2 温升测试前的准备。

7.2.1 根据标准中对被测产品测试点位置的要求，把热电偶牢固粘接在被测产品各测量点部位的表面（除非标准另有规定选用其它热电偶外），并应确保连接至数据采集仪的热电偶设置与仪器操作规范的要求一致。

a、热电偶线：J型或K型长度约1mm—2mm，探头为碰焊，材料为铁–铜镍合金（J型），铬-硅，镍合金（K型）b、胶水，崔化剂（质量需保证，需有证可或能满足要求）c、对于工具类的产品通常需要布点的位置有：电机绕组，炭刷，轴承（需要钻孔），电机外壳，开关，内部导线，把握手柄，电阻，电容，PCB，IC，外壳（出风口处）等。

d、焊点：把探头紧贴在被测位置的比较恰当的点，打上一点胶水（胶水不宜过多，能粘住即可）e、热电偶走线：尽可能把机器内部的电线整齐，用高温胶带捆住，走边槽或电线槽f、热电偶出线：不得从进出风口或其它不安全处引出（尽可能走槽，没槽从外壳边挖一小孔出线） g、连接数据采集仪，检测各热电偶的状态是否正常，再检查环境温度是否稳定，等到环境温度稳定后才可以开始进行温升试验。

1.0测试目的本作业指导书描述了园林工具、电动工具产品在发热试验中的工作程序，用以确定产品各部件的温升是否符合标准规定的允许值。

2.0适用范围：适用于符合标准要求的所有园林工具及电动工具产品。

名词术语:热平衡 --- 每隔前面已用的测试时间的10%的时间(但不少于5分钟)连续三次读数, 其变化少于1℃时样机所达到的热稳定状态.参考文献 :EN/UL/CSA/GLOBE要求职责：实验室所有技术员及工程师测试设备:变频电源交直流电参数测量仪热电偶线（K型或J型）UL胶水和催化剂数据采集仪（安捷伦）电机温升测试仪测试程序:温升测试前的条件。

使用的所有设备都必须以一年为周期进行调校. 载有最后调校日期和调校周期的调校粘纸必须粘固在每一台仪器上.检查样机的完整性，零部件，配件，附件应齐全。

准备具有代表性的样机在温度23℃±2℃，湿度50﹪RH—90﹪RH之内的环境温度下放置10H，至样机表面温度达到与室温平衡进行测试。

温升测试前的准备。

根据标准中对被测产品测试点位置的要求，把热电偶牢固粘接在被测产品各测量点部位的表面（除非标准另有规定选用其它热电偶外），并应确保连接至数据采集仪的热电偶设置与仪器操作规范的要求一致。

a、热电偶线：J型或K型长度约1mm—2mm，探头为碰焊，材料为铁–铜镍合金（J型），铬-硅，镍合金（K型）b、胶水，崔化剂（质量需保证，需有证可或能满足要求）c、对于工具类的产品通常需要布点的位置有：电机绕组，炭刷，轴承（需要钻孔），电机外壳，开关，内部导线，把握手柄，电阻，电容，PCB，IC，外壳（出风口处）等。

d、焊点：把探头紧贴在被测位置的比较恰当的点，打上一点胶水（胶水不宜过多，能粘住即可）e、热电偶走线：尽可能把机器内部的电线整齐，用高温胶带捆住，走边槽或电线槽f、热电偶出线：不得从进出风口或其它不安全处引出（尽可能走槽，没槽从外壳边挖一小孔出线） g、连接数据采集仪，检测各热电偶的状态是否正常，再检查环境温度是否稳定，等到环境温度稳定后才可以开始进行温升试验。

温升测试标准温升测试是指在一定条件下，对电气设备或元器件进行连续工作一段时间后，测量其温度升高值的测试方法。

温升测试是电气设备或元器件的重要性能指标之一，对于保证设备的安全可靠运行具有重要意义。

因此，制定和执行严格的温升测试标准对于保障设备质量和用户安全具有重要意义。

首先，温升测试标准需要明确测试的对象和测试的条件。

测试对象可以是各种类型的电气设备或元器件，如变压器、电机、电缆、开关设备等。

测试条件包括环境温度、通电电流、通电时间等。

这些条件的选择需要考虑到设备的实际使用环境和工作条件，以保证测试结果的真实性和可靠性。

其次，温升测试标准需要规定测试过程中的各项操作步骤和具体要求。

包括测试前的准备工作、测试中的监测和记录、测试后的数据处理和分析等。

这些操作步骤和要求的规定，可以帮助测试人员按照统一的标准进行测试，减少人为因素对测试结果的影响，提高测试的准确性和可重复性。

另外，温升测试标准还需要规定测试结果的评定标准和限值要求。

根据不同类型的设备或元器件，其温升值的限值要求也会有所不同。

这些评定标准和限值要求的制定，需要充分考虑设备的安全性能和可靠性要求，以保证设备在正常工作条件下不会因温升过高而影响其安全可靠运行。

最后，温升测试标准还需要对测试设备和仪器的要求进行规定。

包括测试仪器的精度要求、校准周期要求、使用和维护要求等。

这些要求的规定，可以保证测试设备和仪器的准确性和可靠性，从而保证测试结果的准确性和可靠性。

总之，温升测试标准的制定和执行对于保障设备质量和用户安全具有重要意义。

只有严格执行标准，才能保证测试结果的准确性和可靠性，从而保证设备在正常工作条件下的安全可靠运行。

希望各相关部门和企业能够重视温升测试标准的制定和执行，共同努力，为电气设备和元器件的安全可靠运行保驾护航。

1.0测试目的本作业指导书描述了园林工具、电动工具产品在发热试验中的工作程序，用以确定产品各部件的温升是否符合标准规定的允许值。

2.0适用范围：适用于符合标准要求的所有园林工具及电动工具产品。

3.0 名词术语:热平衡 --- 每隔前面已用的测试时间的10%的时间(但不少于5分钟)连续三次读数, 其变化少于1℃时样机所达到的热稳定状态.4.0 参考文献 :EN/UL/CSA/GLOBE要求5.0 职责：实验室所有技术员及工程师6.0 测试设备:6.1 变频电源6.2 交直流电参数测量仪6.3 热电偶线（K型或J型）6.4 UL胶水和催化剂6.5 数据采集仪（安捷伦）6.6 电机温升测试仪7.0 测试程序:7.1 温升测试前的条件。

7.1.1 使用的所有设备都必须以一年为周期进行调校. 载有最后调校日期和调校周期的调校粘纸必须粘固在每一台仪器上.7.1.2 检查样机的完整性，零部件，配件，附件应齐全。

7.1.3准备具有代表性的样机在温度23℃±2℃，湿度50﹪RH—90﹪RH之内的环境温度下放置10H，至样机表面温度达到与室温平衡进行测试。

7.2 温升测试前的准备。

7.2.1 根据标准中对被测产品测试点位置的要求，把热电偶牢固粘接在被测产品各测量点部位的表面（除非标准另有规定选用其它热电偶外），并应确保连接至数据采集仪的热电偶设置与仪器操作规范的要求一致。

a、热电偶线：J型或K型长度约1mm—2mm，探头为碰焊，材料为铁–铜镍合金（J型），铬-硅，镍合金（K型）b、胶水，崔化剂（质量需保证，需有证可或能满足要求）c、对于工具类的产品通常需要布点的位置有：电机绕组，炭刷，轴承（需要钻孔），电机外壳，开关，内部导线，把握手柄，电阻，电容，PCB，IC，外壳（出风口处）等。

d、焊点：把探头紧贴在被测位置的比较恰当的点，打上一点胶水（胶水不宜过多，能粘住即可）e、热电偶走线：尽可能把机器内部的电线整齐，用高温胶带捆住，走边槽或电线槽f、热电偶出线：不得从进出风口或其它不安全处引出（尽可能走槽，没槽从外壳边挖一小孔出线） g、连接数据采集仪，检测各热电偶的状态是否正常，再检查环境温度是否稳定，等到环境温度稳定后才可以开始进行温升试验。

电机温升测试标准电机温升测试是指在电机正常运行时，测量其温升情况，以验证电机的绝缘系统和冷却系统的有效性，保证电机在长时间运行中不会因温度过高而损坏。

电机温升测试标准是对电机温升测试过程中所需遵循的规范和要求的总称，下面将对电机温升测试标准进行详细介绍。

首先，电机温升测试应该在标准的环境条件下进行，包括温度、湿度、气压等因素。

测试环境的稳定性对测试结果的准确性有着重要影响，因此在进行测试前应该对测试环境进行充分的准备和调节，以确保测试结果的可靠性。

其次，电机温升测试应该使用专业的测试设备和工具，包括温度计、绝缘电阻测试仪、冷却系统检测设备等。

这些设备和工具应该经过校准和验证，以确保其测量结果的准确性和可靠性，从而保证测试结果的有效性。

在进行电机温升测试时，应该严格按照测试标准的要求进行操作，包括测试过程中的时间、频率、测量点、测量方法等。

测试人员应该严格遵守测试标准的操作规程，确保测试过程的规范和一致性，从而得到可比较的测试结果。

另外，电机温升测试标准还应该规定测试结果的评定标准和限值要求。

根据电机的额定功率和使用条件，制定相应的温升限制，以确保电机在长时间运行中不会因温度过高而损坏，保证电机的可靠性和安全性。

最后，电机温升测试标准还应包括测试报告的要求和内容。

测试报告应该包括测试的基本信息、测试环境条件、测试设备和工具、测试过程、测试结果及评定、存在的问题和建议等内容，从而为电机的后续维护和改进提供参考依据。

综上所述，电机温升测试标准是对电机温升测试过程中所需遵循的规范和要求的总称，其制定和遵守对于保证电机的可靠性和安全性具有重要意义。

只有严格按照标准要求进行电机温升测试，才能得到准确可靠的测试结果，为电机的正常运行和维护提供有力支持。

电机温升测试国标电机温升测试国标（GB/T 29521-2013）是我国用于评估电机性能和可靠性的重要标准。

该标准规定了电机温升测试的方法和要求，对于确保电机的安全运行和提高其效能具有重要的指导意义。

一、电机温升测试的意义电机在运行中会产生热量，如果不能及时散热，温度会逐渐升高，可能导致电机过热、短路或烧毁等故障。

为了评估电机的耐热性和保证其可靠性，需要进行温升测试。

通过测试可以判断电机的散热能力、绝缘性能和负载能力等关键性能指标，为电机的合理选择和使用提供科学依据。

二、电机温升测试的内容和方法1. 温升试验内容：电机温升测试主要涉及电机温度升高、绝缘电阻、外壳温度、冷却方式、负载情况等方面的检测。

2. 温升试验方法：电机运行过程中测量其各部位温度的方法包括接触测温法、非接触测温法等。

其中接触测温法适用于测量电机绕组温度和外壳温度，非接触测温法适用于测量轴承温度等。

同时，还需要测试电机的绝缘电阻和冷却方式，确保电机在各种工作条件下能够正常运行。

三、电机温升测试的标准要求1. 温升试验环境：测试环境应符合标准要求，包括温度、湿度、海拔高度等，以确保测试结果的准确性和可比性。

2. 温升试验条件：测试时应符合标准规定的试验条件，包括负载、冷却方式、电机运行时间等，以模拟实际工作环境。

同时，还要考虑电机的额定功率、额定电流等参数，以评估其在额定运行条件下的性能表现。

3. 温升试验结果：通过温升测试，可以得到电机各部位的温度升高情况和绝缘电阻等数据。

根据测试结果，可以评估电机的热性能、绝缘质量和负载能力，确定其在特定工况下的可靠性。

四、电机温升测试的应用和意义1. 电机制造商可以根据标准要求进行温升测试，评估电机的性能和可靠性，为制造高质量的电机提供科学依据。

2. 用户可以根据电机的温升测试结果选择合适的电机，并合理安装和使用，以确保电机在工作环境中的安全运行。

3. 温升测试结果可以为电机设计和优化提供参考，提高电机的效能和寿命，降低能耗和维修成本。

温升测试作业规范(总4页) -CAL-FENGHAI.-(YICAI)-Company One1-CAL-本页仅作为文档封面，使用请直接删除更改记录作业文件版次文件编号温升测试操作规范页码2/3实施日期1、测试目的：规范本公司漏电保产品品质，使产品在常温下对可触及的表面进行温度测试。

2、测试范围：适用本公司生产之所有漏电保护器产品。

3、引用标准： UL943B标准。

4、使用仪器：热电耦测量温度, 电阻式温度计，调压仪，负载。

5、测试程序：测试前确认及基本要求5.1.1 确认测试样品接一个有效负载，并施加额定电流, 使负载电流值与装置的安培额定值相同(此项测试也可在做UL943B第21节的总则测试时进行)。

确认测试样品接有效负载后的各项功能完全正常。

5.1.2 确认热电耦所用导线不大于24 AWG（0.21 mm2），用热电耦温度计确定电子装置加热温度时，一般使用由30 AWG（0.05 mm2）铁镍铜丝构成的热电耦，以及电位计式指示仪。

热电耦温度计和有关仪器必须准确，要用认可的实验室标准法进行校准。

对产品进行温升测试将样品置于室温25℃的环境中，待额定电流值参数稳定后，用热电耦测量温度，除非无法装上热电耦温度计（例如：装在密封体中）或者除非线圈外壳包括有隔状物，如石棉或两层以上（1/32英寸或最大要0.8 mm）的棉、纸、人造纤维或类似物。

由于受外部热源的影响，用热电耦温度计测得的线圈子表面的温升可允许超过最大规定值的10℃（18℉）。

用电阻式温度计测得的线圈表面的温升值不得超过下表所标明的值。

可通过热电耦温度计获得温度读数，热电耦所用导线不大于24 AWG（0.21mm2），以一定间隔连续获得的三个读数无变化时，就可认爲是恒温，提取读数的间隔爲上一测试所耗时间的10%，但该间隔不得短于5分钟。

6、结果判定：a) 任意点温度过高而有着火危险或损坏装置所用材料，b) 某点温升超过下表规定值。

表最大可接受温升值。

1.0测试目的本作业指导书描述了园林工具、电动工具产品在发热试验中的工作程序，用以确定产品各部件的温升是否符合标准规定的允许值。

2.0适用范围：适用于符合标准要求的所有园林工具及电动工具产品。

3.0 名词术语:热平衡 --- 每隔前面已用的测试时间的10%的时间(但不少于5分钟)连续三次读数, 其变化少于1℃时样机所达到的热稳定状态.4.0 参考文献 :EN/UL/CSA/GLOBE要求5.0 职责：实验室所有技术员及工程师6.0 测试设备:6.1 变频电源6.2 交直流电参数测量仪6.3 热电偶线（K型或J型）6.4 UL胶水和催化剂6.5 数据采集仪（安捷伦）6.6 电机温升测试仪7.0 测试程序:7.1 温升测试前的条件。

7.1.1 使用的所有设备都必须以一年为周期进行调校. 载有最后调校日期和调校周期的调校粘纸必须粘固在每一台仪器上.7.1.2 检查样机的完整性，零部件，配件，附件应齐全。

8/ 17.1.3准备具有代表性的样机在温度23℃±2℃，湿度50﹪RH—90﹪RH之内的环境温度下放置10H，至样机表面温度达到与室温平衡进行测试。

7.2 温升测试前的准备。

7.2.1 根据标准中对被测产品测试点位置的要求，把热电偶牢固粘接在被测产品各测量点部位的表面（除非标准另有规定选用其它热电偶外），并应确保连接至数据采集仪的热电偶设置与仪器操作规范的要求一致。

a、热电偶线：J型或K型长度约1mm—2mm，探头为碰焊，材料为铁–铜镍合金（J型），铬-硅，镍合金（K型）b、胶水，崔化剂（质量需保证，需有证可或能满足要求）c、对于工具类的产品通常需要布点的位置有：电机绕组，炭刷，轴承（需要钻孔），电机外壳，开关，内部导线，把握手柄，电阻，电容，PCB，IC，外壳（出风口处）等。

d、焊点：把探头紧贴在被测位置的比较恰当的点，打上一点胶水（胶水不宜过多，能粘住即可）e、热电偶走线：尽可能把机器内部的电线整齐，用高温胶带捆住，走边槽或电线槽 f、热电偶出线：不得从进出风口或其它不安全处引出（尽可能走槽，没槽从外壳边挖一小孔出线）g、连接数据采集仪，检测各热电偶的状态是否正常，再检查环境温度是否稳定，等到环境温度稳定后才可以开始进行温升试验。

满载温升测试国标
温升试验的国家标准：主要是用GBT7251.1和GBT22011. 电子电器标准：GB8898（IEC60065），GB4943（IEC60950）、GB4706（IEC60335）、GB7000（IEC60598）温升测试角的标准：GB7000.1、GB4706.1。

法律依据：《中华人民共和国安全生产法》第三条安全生产工作坚持中国共产党的领导。

安全生产工作应当以人为本，坚持人民至上、生命至上，把保护人民生命安全摆在首位，树牢安全发展理念，坚持安全第一、预防为主、综合治理的方针，从源头上防范化解重大安全风险。

安全生产工作实行管行业必须管安全、管业务必须管安全、管生产经营必须管安全，强化和落实生产经营单位主体责任与政府监管责任，建立生产经营单位负责、职工参与、政府监管、行业自律和社会监督的机制。

温升测试及注意事项有哪些温升测试是用来评估电气设备在正常工作情况下的温升性能的一种测试方法。

它是通过在设备上加电并运行一段时间后测量设备表面温度的变化来确定设备的温升情况。

温升测试对于确保设备安全运行，预防设备过热而引发事故具有重要的意义。

以下是温升测试及注意事项的详细解释。

测试方法：1. 测量准备：在测试之前，需要确定测试的环境参数，如电压、电流、运行时间等。

同时，根据设备的技术规格书，选择合适的测温仪器和传感器。

2. 测量设备表面温度：将传感器固定在设备表面，确保准确测量设备的温度变化。

在设备运行的过程中，记录并记录设备的初始温度和运行时间内的温度变化。

3. 分析数据：根据测得的温度数据，计算出设备的温升情况。

根据温升结果，判断设备是否在允许的温升范围内。

注意事项：1. 安全措施：在进行温升测试之前，需要确保测试环境和设备运行的安全。

在测试中，需要遵守相关的安全操作规程，并配备必要的个人防护装备，如手套、护目镜等。

2. 测量仪器：选择合适的测温仪器和传感器对于准确测量设备的温度变化至关重要。

测温仪器应具备高精度和可靠性，并校准好。

传感器应能够适应设备表面的温度范围和变化。

3. 测量点的选择：在设备表面选择合适的测量点是温升测试中的重要环节。

测量点应选择在设备的高温区域和潜在的热点位置，以获取更准确的温升数据。

4. 运行时间的确定：设备的温升情况不仅受到电流大小的影响，还会受到设备的运行时间的影响。

因此，在确定运行时间时需要综合考虑设备的工作环境和工作负荷等因素。

5. 数据处理和分析：测试结束后，需要对测得的温度数据进行处理和分析。

这包括计算设备的温升情况、温升速率等，并与设备的技术规格进行比较，判断设备是否满足要求。

6. 结果判定和处理：根据温升测试的结果，如果设备的温升超过了技术规格要求，则需采取相应的调整措施，如改善散热、降低负荷等。

如果设备的温升在允许范围内，则可认为设备符合要求，可继续使用。

1.0测试目的本作业指导书描述了园林工具、电动工具产品在发热试验中的工作程序，用以确定产品各部件的温升是否符合标准规定的允许值。

2.0适用范围：适用于符合标准要求的所有园林工具及电动工具产品。

3.0 名词术语:热平衡 --- 每隔前面已用的测试时间的10%的时间(但不少于5分钟)连续三次读数, 其变化少于1℃时样机所达到的热稳定状态.4.0 参考文献 :EN/UL/CSA/GLOBE要求5.0 职责：实验室所有技术员及工程师6.0 测试设备:6.1 变频电源6.2 交直流电参数测量仪6.3 热电偶线（K型或J型）6.4 UL胶水和催化剂6.5 数据采集仪（安捷伦）6.6 电机温升测试仪7.0 测试程序:7.1 温升测试前的条件。

7.1.1 使用的所有设备都必须以一年为周期进行调校. 载有最后调校日期和调校周期的调校粘纸必须粘固在每一台仪器上.7.1.2 检查样机的完整性，零部件，配件，附件应齐全。

7.1.3准备具有代表性的样机在温度23℃±2℃，湿度50﹪RH—90﹪RH之内的环境温度下放置10H，至样机表面温度达到与室温平衡进行测试。

7.2 温升测试前的准备。

7.2.1 根据标准中对被测产品测试点位置的要求，把热电偶牢固粘接在被测产品各测量点部位的表面（除非标准另有规定选用其它热电偶外），并应确保连接至数据采集仪的热电偶设置与仪器操作规范的要求一致。

a、热电偶线：J型或K型长度约1mm—2mm，探头为碰焊，材料为铁–铜镍合金（J型），铬-硅，镍合金（K型）b、胶水，崔化剂（质量需保证，需有证可或能满足要求）c、对于工具类的产品通常需要布点的位置有：电机绕组，炭刷，轴承（需要钻孔），电机外壳，开关，内部导线，把握手柄，电阻，电容，PCB，IC，外壳（出风口处）等。

d、焊点：把探头紧贴在被测位置的比较恰当的点，打上一点胶水（胶水不宜过多，能粘住即可）e、热电偶走线：尽可能把机器内部的电线整齐，用高温胶带捆住，走边槽或电线槽f、热电偶出线：不得从进出风口或其它不安全处引出（尽可能走槽，没槽从外壳边挖一小孔出线） g、连接数据采集仪，检测各热电偶的状态是否正常，再检查环境温度是否稳定，等到环境温度稳定后才可以开始进行温升试验。

温升测试标准温升测试是指在特定条件下，对电气设备或元器件进行长时间工作后产生的温升进行测试和评估的过程。

温升测试的结果对于设备的安全可靠运行具有重要意义，因此温升测试标准的制定和执行显得尤为重要。

温升测试标准的制定需要考虑到设备的使用环境、工作条件、安全要求等多方面因素。

首先，需要明确温升测试的对象是什么，是整个设备还是其中的某个元器件，不同的对象可能需要采用不同的测试方法和标准。

其次，需要确定测试的环境条件，包括温度、湿度、电压、电流等参数，这些条件对于测试结果的准确性和可靠性有着重要影响。

此外，还需要考虑到设备的使用场景和工作条件，不同的使用场景可能对温升测试的要求有所不同。

最后，还需要考虑到安全要求，确保测试过程中不会对设备造成损坏或对人员造成危险。

在制定温升测试标准时，需要充分考虑到国际上已有的相关标准和规范，避免重复制定已有的标准，同时也需要结合国内的实际情况进行适当的修改和完善。

此外，还需要考虑到技术的发展和变化，确保标准具有一定的前瞻性和通用性。

最后，还需要考虑到标准的执行和监督，确保标准能够得到有效执行并产生预期的效果。

温升测试标准的执行需要严格按照标准的要求进行，包括测试设备的选择、测试条件的确定、测试方法的执行、测试结果的评估等多个方面。

首先，需要选择合适的测试设备，包括温度计、湿度计、电压表、电流表等，确保测试设备的准确性和可靠性。

其次，需要确定测试条件，包括环境条件和工作条件，确保测试条件的稳定和可控。

然后，需要严格按照测试方法执行测试过程，确保测试过程的准确性和可重复性。

最后，需要对测试结果进行评估，包括温升值的计算、与标准的比较、对测试结果的分析等，确保测试结果的准确性和可靠性。

在执行温升测试标准时，需要特别注意测试过程中可能存在的风险和安全隐患，确保测试过程的安全可靠。

此外，还需要注意测试过程中可能存在的误差和不确定性，采取相应的措施进行校正和修正，确保测试结果的准确性和可靠性。

温升测试的标准方法
嘿，大家知道温升测试吗？这可是个超级重要的测试呢！
温升测试的标准方法，那可是有讲究的。

首先要准备好测试设备，像温度计啊、功率计啊等等。

然后就是具体的步骤啦。

把被测试的设备接上电源，让它正常工作，同时用温度计测量关键部位的温度，隔一段时间记录一次，看看温度是怎么变化的。

这过程中可得注意了呀，要保证测试环境稳定，不能有外界因素干扰，不然得出的数据可就不准确啦！而且测量的位置要选对，不然怎么能反映出真实的温升情况呢？这就好比你量身高，总得站直了量才准嘛！
在这个过程中，安全性和稳定性那是至关重要的呀！要是测试的时候不安全，万一出点啥问题，那可不得了。

所以一定要严格按照操作规程来，不能马虎。

稳定性也很关键呀，要是测试过程中一会儿这样一会儿那样，数据不就乱套了嘛，那还怎么判断呢？
温升测试的应用场景那可多了去了。

像电子设备啦、电器啦，都需要做温升测试。

它的优势也很明显呀，能提前发现设备可能存在的过热问题，避免在使用过程中出现故障，这不是很好嘛！这就像给设备做了一次全面的体检，能让我们更放心地使用它们。

我给大家说个实际案例吧。

有一次一个工厂生产了一批新设备，在出厂前做了温升测试，结果发现有个地方温度升得特别快，超出了正常范围。

经过检查，原来是有个零件有问题。

幸好及时发现了，不然这批设备到了客户手里，那麻烦可就大了。

你说这温升测试重要不重要？
所以呀，温升测试真的超级重要，大家可千万不能忽视它呀！一定要认真对待，这样才能保证我们使用的设备安全可靠呀！。

GLO BE TOOLSCHANGZHOU GLOBE TOOLS CO ,, LTD1.0 测试目的本作业指导书描述了园林工具、电动工具产品在发热试验中的工作程序，用以确定产品各部件的温升是否符合标准规定的允许值。

2.0 适用范围：适用于符合标准要求的所有园林工具及电动工具产品。

3.0 名词术语：热平衡---每隔前面已用的测试时间的10%勺时间（但不少于5分钟）连续三次读数,其变化少于1 °C时样机所达到的热稳定状态.4.0 参考文献：EN/UL/CSA/GLOB 要求5.0 职责：实验室所有技术员及工程师6.0 测试设备：6.1 变频电源6.2 交直流电参数测量仪6.3 热电偶线（K型或J型）6.4 UL胶水和催化剂6.5 数据采集仪（安捷伦）6.6 电机温升测试仪7.0 测试程序：7.1 温升测试前的条件。

7.1.1使用的所有设备都必须以一年为周期进行调校.载有最后调校日期和调校周期的调校粘纸必须粘固在每一台仪器上.7.1.2检查样机的完整性，零部件，配件，附件应齐全。

7.1.3准备具有代表性的样机在温度23C±2C,湿度50% RH—90% RH之内的环境温度下放置10H,至样机表面温度达到与室温平衡进行测试。

7.2 温升测试前的准备。

7.2.1根据标准中对被测产品测试点位置的要求，把热电偶牢固粘接在被测产品各测量点部位的表面（除非标准另有规定选用其它热电偶外），并应确保连接至数据采集仪的热电偶设置与仪器操作规范的要求一致。

a 、热电偶线：J型或K型长度约1mm—2mm探头为碰焊，材料为铁 -铜镍合金（J 型）,铬-硅，镍合金（K型）b 、胶水，崔化剂（质量需保证，需有证可或能满足要求）c 、对于工具类的产品通常需要布点的位置有：电机绕组，炭刷，轴承（需要钻孔），电机外壳，开关，内部导线，把握手柄，电阻，电容，PCB IC,外壳（出风口处）等。

d 、焊点：把探头紧贴在被测位置的比较恰当的点，打上一点胶水（胶水不宜过多，能粘住即可）e 、热电偶走线：尽可能把机器内部的电线整齐，用高温胶带捆住，走边槽或电线槽 f 、热电偶出线：不得从进出风口或其它不安全处引出（尽可能走槽，没槽从外壳边挖一小孔出线）g 、连接数据采集仪，检测各热电偶的状态是否正常，再检查环境温度是否稳定，等到环境温度稳定后才可以开始进行温升试验。

温升测试的环境温度标准
温升测试的环境温度标准通常根据不同的应用和标准有所不同。

以下是一些建议的环境温度标准：
1. IEEE标准：根据IEEE标准，温升测试的环境温度应在
25°C（77°F）左右。

该温度通常被视为标准室温。

2. IT设备：对于计算机和其他IT设备，通常要求环境温度在20°C（68°F）至25°C（77°F）的范围内，以确保设备正常运行。

3. 工业设备：对于一些工业设备，可能需要在更高的环境温度下进行测试。

根据设备的要求，温升测试的环境温度可以在30°C（86°F）至40°C（104°F）范围内。

4. 汽车行业：汽车温升测试的环境温度标准可以根据具体的测试要求和标准进行调整。

通常，室温条件下进行的温升测试被认为是一个常见的标准。

需要注意的是，在进行温升测试时，必须确保测试环境的温度保持稳定，并且与测试标准相符。

这可以通过使用温度控制设备和监测工具来实现。
