研祥智能科技股份有限公司测试规范MTD-CS-182 A1温升测试规范（共 7 页）起草：冯金勇 2009.7.20审核：卢栋才 2009.7.20批准：卫海龙 2009.7.20研祥智能科技股份有限公司技术管理本部发布QR-STA-017 版本：A1目次前言 (I)修订履历 (II)1 范围 (1)2 规范性引用文件 (1)3 术语和定义 (1)3.1 温升 (1)3.2 热点 (1)3.3 温度稳定 (1)4 要求 (1)4.1 测试配置的选取 (1)4.2 测试点的选取 (1)4.3 加载发热卡 (1)5 试验方法 (1)5.1 试验环境条件 (2)5.2 试验程序 (2)5.3 判定标准 (2)5.4 常温温升超标时的选择 (3)前言温升测试是对产品散热性能的检测。
本规范主要规定了整机、板卡、笔记本、CPCI系列产品温升测试的试验要求。
本规范由研祥智能科技股份有限公司技术管理本部中试部提出并归口管理。
本规范起草部门：中试部本规范主要起草人：丁登峰冯金勇本规范审核人：卢栋才本规范批准人：卫海龙修订履历温升测试规范1范围本规范规定了温升试验的要求和试验方法。
本规范适用于整机、板卡、笔记本等系列产品工作温升性能的评定依据。
2规范性引用文件GJB/Z 27-1992 电子设备可靠性热设计手册QJ 1474-88 电子设备热设计规范GB 2423.2-89电工电子产品基本环境实验规程3术语和定义3.1温升元器件表面温度与设备外部环境温度的差值。
用符号ΔT表示。
温度与温升的区别：温度是量化介质热性能的一个指标，是一个绝对概念；温升是指介质自身或介质间温度的变化范围，它总是相对于不同时刻或同一时刻的另一介质，是一个相对概念。
3.2热点元器件、散热器、机箱外壳、单板等各个局部表面温度最高的位置。
热点器件指单板上温度最高和较高的器件。
3.3温度稳定当设备处于工作状态时，设备中发热元器件表面温度每小时变化波动范围在±0.5℃内时，称温度稳定。
1.0测试目的本作业指导书描述了园林工具、电动工具产品在发热试验中的工作程序，用以确定产品各部件的温升是否符合标准规定的允许值。
2.0适用范围：适用于符合标准要求的所有园林工具及电动工具产品。
3.0 名词术语:热平衡--- 每隔前面已用的测试时间的10%的时间(但不少于5分钟)连续三次读数, 其变化少于1℃时样机所达到的热稳定状态.4.0 参考文献:EN/UL/CSA/GLOBE要求5.0 职责：实验室所有技术员及工程师6.0 测试设备:6.1 变频电源6.2 交直流电参数测量仪6.3 热电偶线（K型或J型）6.4 UL胶水和催化剂6.5 数据采集仪（安捷伦）6.6 电机温升测试仪7.0 测试程序:7.1 温升测试前的条件。
7.1.1 使用的所有设备都必须以一年为周期进行调校. 载有最后调校日期和调校周期的调校粘纸必须粘固在每一台仪器上.7.1.2 检查样机的完整性，零部件，配件，附件应齐全。
7.1.3准备具有代表性的样机在温度23℃±2℃，湿度50﹪RH—90﹪RH之内的环境温度下放置10H，至样机表面温度达到与室温平衡进行测试。
7.2 温升测试前的准备。
7.2.1 根据标准中对被测产品测试点位置的要求，把热电偶牢固粘接在被测产品各测量点部位的表面（除非标准另有规定选用其它热电偶外），并应确保连接至数据采集仪的热电偶设置与仪器操作规范的要求一致。
a、热电偶线：J型或K型长度约1mm—2mm，探头为碰焊，材料为铁–铜镍合金（J型），铬-硅，镍合金（K型）b、胶水，崔化剂（质量需保证，需有证可或能满足要求）c、对于工具类的产品通常需要布点的位置有：电机绕组，炭刷，轴承（需要钻孔），电机外壳，开关，内部导线，把握手柄，电阻，电容，PCB，IC，外壳（出风口处）等。
d、焊点：把探头紧贴在被测位置的比较恰当的点，打上一点胶水（胶水不宜过多，能粘住即可）e、热电偶走线：尽可能把机器内部的电线整齐，用高温胶带捆住，走边槽或电线槽f、热电偶出线：不得从进出风口或其它不安全处引出（尽可能走槽，没槽从外壳边挖一小孔出线）g、连接数据采集仪，检测各热电偶的状态是否正常，再检查环境温度是否稳定，等到环境温度稳定后才可以开始进行温升试验。
1.0测试目的本作业指导书描述了园林工具、电动工具产品在发热试验中的工作程序，用以确定产品各部件的温升是否符合标准规定的允许值。
2.0适用范围：适用于符合标准要求的所有园林工具及电动工具产品。
3.0 名词术语:热平衡 --- 每隔前面已用的测试时间的10%的时间(但不少于5分钟)连续三次读数, 其变化少于1℃时样机所达到的热稳定状态.4.0 参考文献 :EN/UL/CSA/GLOBE要求5.0 职责：实验室所有技术员及工程师6.0 测试设备:6.1 变频电源6.2 交直流电参数测量仪6.3 热电偶线（K型或J型）6.4 UL胶水和催化剂6.5 数据采集仪（安捷伦）6.6 电机温升测试仪7.0 测试程序:7.1 温升测试前的条件。
7.1.1 使用的所有设备都必须以一年为周期进行调校. 载有最后调校日期和调校周期的调校粘纸必须粘固在每一台仪器上.7.1.2 检查样机的完整性，零部件，配件，附件应齐全。
7.1.3准备具有代表性的样机在温度23℃±2℃，湿度50﹪RH—90﹪RH之内的环境温度下放置10H，至样机表面温度达到与室温平衡进行测试。
7.2 温升测试前的准备。
7.2.1 根据标准中对被测产品测试点位置的要求，把热电偶牢固粘接在被测产品各测量点部位的表面（除非标准另有规定选用其它热电偶外），并应确保连接至数据采集仪的热电偶设置与仪器操作规范的要求一致。
a、热电偶线：J型或K型长度约1mm—2mm，探头为碰焊，材料为铁–铜镍合金（J型），铬-硅，镍合金（K型）b、胶水，崔化剂（质量需保证，需有证可或能满足要求）c、对于工具类的产品通常需要布点的位置有：电机绕组，炭刷，轴承（需要钻孔），电机外壳，开关，内部导线，把握手柄，电阻，电容，PCB，IC，外壳（出风口处）等。
d、焊点：把探头紧贴在被测位置的比较恰当的点，打上一点胶水（胶水不宜过多，能粘住即可）e、热电偶走线：尽可能把机器内部的电线整齐，用高温胶带捆住，走边槽或电线槽f、热电偶出线：不得从进出风口或其它不安全处引出（尽可能走槽，没槽从外壳边挖一小孔出线） g、连接数据采集仪，检测各热电偶的状态是否正常，再检查环境温度是否稳定，等到环境温度稳定后才可以开始进行温升试验。
1.0测试目的本作业指导书描述了园林工具、电动工具产品在发热试验中的工作程序，用以确定产品各部件的温升是否符合标准规定的允许值。
2.0适用范围：适用于符合标准要求的所有园林工具及电动工具产品。
名词术语:热平衡 --- 每隔前面已用的测试时间的10%的时间(但不少于5分钟)连续三次读数, 其变化少于1℃时样机所达到的热稳定状态.参考文献 :EN/UL/CSA/GLOBE要求职责：实验室所有技术员及工程师测试设备:变频电源交直流电参数测量仪热电偶线（K型或J型）UL胶水和催化剂数据采集仪（安捷伦）电机温升测试仪测试程序:温升测试前的条件。
使用的所有设备都必须以一年为周期进行调校. 载有最后调校日期和调校周期的调校粘纸必须粘固在每一台仪器上.检查样机的完整性，零部件，配件，附件应齐全。
准备具有代表性的样机在温度23℃±2℃，湿度50﹪RH—90﹪RH之内的环境温度下放置10H，至样机表面温度达到与室温平衡进行测试。
温升测试前的准备。
根据标准中对被测产品测试点位置的要求，把热电偶牢固粘接在被测产品各测量点部位的表面（除非标准另有规定选用其它热电偶外），并应确保连接至数据采集仪的热电偶设置与仪器操作规范的要求一致。
a、热电偶线：J型或K型长度约1mm—2mm，探头为碰焊，材料为铁–铜镍合金（J型），铬-硅，镍合金（K型）b、胶水，崔化剂（质量需保证，需有证可或能满足要求）c、对于工具类的产品通常需要布点的位置有：电机绕组，炭刷，轴承（需要钻孔），电机外壳，开关，内部导线，把握手柄，电阻，电容，PCB，IC，外壳（出风口处）等。
d、焊点：把探头紧贴在被测位置的比较恰当的点，打上一点胶水（胶水不宜过多，能粘住即可）e、热电偶走线：尽可能把机器内部的电线整齐，用高温胶带捆住，走边槽或电线槽f、热电偶出线：不得从进出风口或其它不安全处引出（尽可能走槽，没槽从外壳边挖一小孔出线） g、连接数据采集仪，检测各热电偶的状态是否正常，再检查环境温度是否稳定，等到环境温度稳定后才可以开始进行温升试验。
研祥智能科技股份有限公司测试规范MTD-CS-182 A1温升测试规范（共7 页）起草：冯金勇2009.7.20审核：卢栋才2009.7.20批准：卫海龙2009.7.20研祥智能科技股份有限公司技术管理本部发布QR-STA-017 版本：A1目次前言 (I)修订履历 (II)1范围 (1)2规范性引用文件 (1)3术语和定义 (1)3.1温升 (1)3.2热点 (1)3.3温度稳定 (1)4要求 (1)4.1测试配置的选取 (1)4.2测试点的选取 (1)4.3加载发热卡 (1)5试验方法 (1)5.1试验环境条件 (2)5.2试验程序 (2)5.3判定标准 (2)5.4常温温升超标时的选择 (3)前言温升测试是对产品散热性能的检测。
本规范主要规定了整机、板卡、笔记本、测CPCI系列产品温升试的试验要求。
本规范由研祥智能科技股份有限公司技术管理本部中试部提出并归口管理。
本规范起草部门：中试部本规范主要起草人：丁登峰冯金勇本规范审核人：卢栋才本规范批准人：卫海龙修订履历5 试验方法1 范围本规范规定了温升试验的要求和试验方法。
本规范适用于整机、板卡、笔记本等系列产品工作温升性能的评定依据。
2 规范性引用文件电子设备可靠性热设计手册电子设备热设计规范 电工电子产品基本环境实验规程3 术语和定义3.1 温升元器件表面温度与设备外部环境温度的差值。
用符号 ΔT 表示。
温度与温升的区别：温度是量化介 质热性能的一个指标， 是一个绝对概念； 温升是指介质自身或介质间温度的变化范围， 它总是相对于不 同时刻或同一时刻的另一介质，是一个相对概念。
3.2 热点元器件、散热器、机箱外壳、单板等各个局部表面温度最高的位置。
热点器件指单板上温度最高和 较高的器件。
3.3 温度稳定当设备处于工作状态时，设备中发热元器件表面温度每小时变化波动范围在± 0.5℃内时，称温度稳定。
4要求4.1 测试配置的选取当一个型号的产品有几种配置时只对标配 （即出货时的配置） 和最高配置进行温升测试4.2 测试点的选取温升试验测试点的选取一般为： CPU （散热片 ）表面、南北桥芯片 （散热器 ）表面、内存芯片表面、 I/O 芯片表面、时钟芯片表面、电源 MOS 管表面、机壳上表面、电源外壳表面、电源适配器表面、笔记本电 池、笔记本底部表面、笔记本键盘表面、机箱内系统温度等位置。

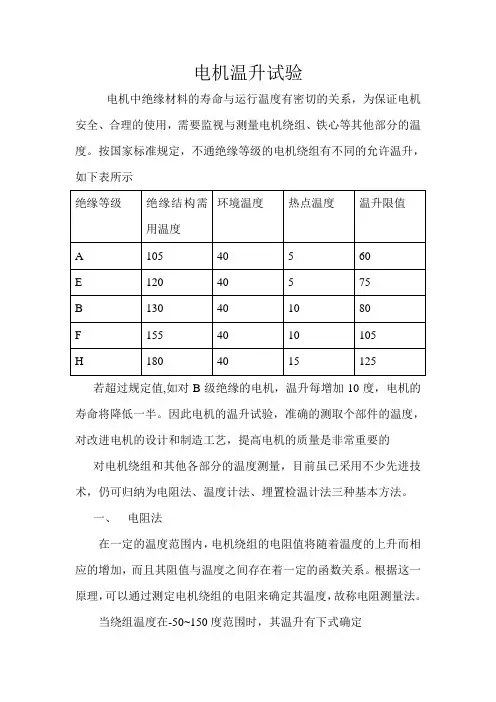

电机温升试验电机中绝缘材料的寿命与运行温度有密切的关系，为保证电机安全、合理的使用，需要监视与测量电机绕组、铁心等其他部分的温度。

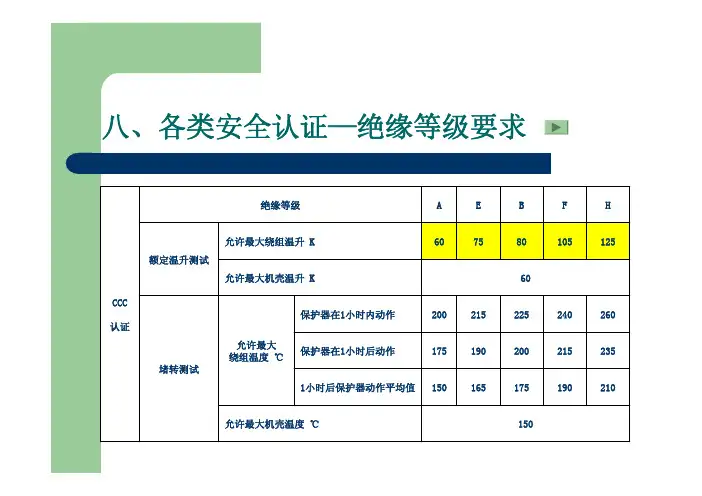

按国家标准规定，不通绝缘等级的电机绕组有不同的允许温升，如下表所示若超过规定值,如对B级绝缘的电机，温升每增加10度，电机的寿命将降低一半。
因此电机的温升试验，准确的测取个部件的温度，对改进电机的设计和制造工艺，提高电机的质量是非常重要的对电机绕组和其他各部分的温度测量，目前虽已采用不少先进技术，仍可归纳为电阻法、温度计法、埋置检温计法三种基本方法。
一、电阻法在一定的温度范围内，电机绕组的电阻值将随着温度的上升而相应的增加，而且其阻值与温度之间存在着一定的函数关系。
根据这一原理，可以通过测定电机绕组的电阻来确定其温度，故称电阻测量法。
当绕组温度在-50~150度范围时，其温升有下式确定Δθ=(R f-R0)(k+θ0)/R0+θ0-θf式中R0、θ0分别为绕组的实际冷态电阻和环境温度；R f、θf分别为绕组热态式电阻和环境温度；k为常数，对铜绕组为235，对铝绕组225如果不能采用带电测量装置，可采用较先进的快捷、准确、数字显示的各种毫欧表或微欧计等直流电阻测量仪。
其基本工作原理是采用高准确度、高稳定度的恒流电源所产生的直流电流通到被测电阻上，则电阻两端的电压降将严格的按照电阻值变化二、温度计法对电机中不能采用电阻法测量的部位，如定子铁心，轴承及冷却介质等，可采用温度计法来测量。
温度计法是用温度计贴附在可接触的表面来测量温度，所测得的温度是被测点的表面温度。
为了减小误差，从被测点到温度计的热传导尽可能的良好，将温度计球面部分用绝热材料覆盖，以免周围冷却介质的影响。
温度计除包括水银、酒精等膨胀式温度计外，也包括半导体温度计及非埋置的热电耦或电阻温度计。
在电机中存在交变磁场的部分，不可采用水银温度计，因为交变磁场在水银中产生涡流会发热，以致影响测量的准确性。
三、埋置检温计法埋置检温计法是讲电阻检温计、热电耦或半导体热敏元件埋植于电机内部不能触及的部位，如定子绕组的槽部和铁心内等，经连接导线引到电机外的二次仪表，从而测定温度值。
1.0测试目的本作业指导书描述了园林工具、电动工具产品在发热试验中的工作程序，用以确定产品各部件的温升是否符合标准规定的允许值。
2.0适用范围：适用于符合标准要求的所有园林工具及电动工具产品。
3.0 名词术语:热平衡 --- 每隔前面已用的测试时间的10%的时间(但不少于5分钟)连续三次读数, 其变化少于1℃时样机所达到的热稳定状态.4.0 参考文献 :EN/UL/CSA/GLOBE要求5.0 职责：实验室所有技术员及工程师6.0 测试设备:6.1 变频电源6.2 交直流电参数测量仪6.3 热电偶线（K型或J型）6.4 UL胶水和催化剂6.5 数据采集仪（安捷伦）6.6 电机温升测试仪7.0 测试程序:7.1 温升测试前的条件。
7.1.1 使用的所有设备都必须以一年为周期进行调校. 载有最后调校日期和调校周期的调校粘纸必须粘固在每一台仪器上.7.1.2 检查样机的完整性，零部件，配件，附件应齐全。
8/ 17.1.3准备具有代表性的样机在温度23℃±2℃，湿度50﹪RH—90﹪RH之内的环境温度下放置10H，至样机表面温度达到与室温平衡进行测试。
7.2 温升测试前的准备。
7.2.1 根据标准中对被测产品测试点位置的要求，把热电偶牢固粘接在被测产品各测量点部位的表面（除非标准另有规定选用其它热电偶外），并应确保连接至数据采集仪的热电偶设置与仪器操作规范的要求一致。
a、热电偶线：J型或K型长度约1mm—2mm，探头为碰焊，材料为铁–铜镍合金（J型），铬-硅，镍合金（K型）b、胶水，崔化剂（质量需保证，需有证可或能满足要求）c、对于工具类的产品通常需要布点的位置有：电机绕组，炭刷，轴承（需要钻孔），电机外壳，开关，内部导线，把握手柄，电阻，电容，PCB，IC，外壳（出风口处）等。
d、焊点：把探头紧贴在被测位置的比较恰当的点，打上一点胶水（胶水不宜过多，能粘住即可）e、热电偶走线：尽可能把机器内部的电线整齐，用高温胶带捆住，走边槽或电线槽 f、热电偶出线：不得从进出风口或其它不安全处引出（尽可能走槽，没槽从外壳边挖一小孔出线）g、连接数据采集仪，检测各热电偶的状态是否正常，再检查环境温度是否稳定，等到环境温度稳定后才可以开始进行温升试验。
