（2）二次原理接线图的画法1. 整体式画法整体式画法将二次设备以较为形象的整体形式表示（线圈与触点画在一起），主要体现构成整套装置所需的二次设备及相互接线关系。

优点：能表明各二次设备的构成、数量及电气连接情况，图形直观形象，便于设计构思和记忆。

缺点：不便于阅读和理解其工作原理。

2. 展开式画法展开式画法是以电气回路为基础，将继电器整个元件的线圈、触点按保护动作的顺序，自左而右，自上而下绘制的接线展开图。

其特点是分别绘制电源回路、主电路、控制电路、信号电路等回路。

电气设计在线教学狄老师；各继电器的线圈和触点也分开，分别画在它们各自所属的回路中，并且属于同一个继电器或元件的所有部件都应注明同样的符号。

优点：接线清晰、易于阅读，便于了解整套装置的动作程序和工作原理，特别是在表现一些复杂装置时，其优点更为突出。

1）电源回路每台电动机应有各自的控制电源。

并宜接自本台电动机主回路隔离保护电器之后、控制电器之前。

这是因为如果多台电动机共用同一路控制电源。

则各台电动机的控制回路就不能分割，既不能独立安全检修，而且一旦故障还将同时停机，造成更大损失。

控制电源应装设隔离电器和短路保护电器。

隔离和短路保护电器可选用螺旋式熔断器或带隔离功能的微型断路器。

应装设控制电源指示灯。

2）控制回路控制回路一般是由开关、按钮、信号指示，以及接触器、继电器的线圈和各种辅助触点构成，无论简单或复杂的控制回路，一般均是由各种典型控制电路（如延时电路、联锁电路、顺控电路等）组成。

电动机的启动控制电路是其控制电路的主要组成部分。

电动机常用的启动方式有全压启动、降压启动和软启变频启动。

常用的降压启动方式有星―三角降压启动和自耦变压器降压启动。

3）信号回路信号回路设计是各种电气设备能否实现自动控制的关键。

信号回路可分为控制信号和反馈信号两类：控制信号回路就是接受各种外部控制指令，对电动机实现控制：反馈信号回路则是通过接通各种声光信号。

反映电动机的各种状态。

二相电机正反转接线图二相电机正反转接线实物图本文主要是关于二相电机的相关介绍，并着重对二相电机正反转接线进行了详尽的阐述。

单相电机单相电机一般是指用单相交流电源（AC220V）供电的小功率单相异步电动机。

这种电机通常在定子上有两相绕组，转子是普通鼠笼型的。

两相绕组在定子上的分布以及供电情况的不同，可以产生不同的起动特性和运行特性。

工作原理当单相正弦电流通过定子绕组时，电机就会产生一个交变磁场，这个磁场的强弱和方向随时间作正弦规律变化，但在空间方位上是固定的，所以又称这个磁场是交变脉动磁场。

这个交变脉动磁场可分解为两个以相同转速、旋转方向互为相反的旋转磁场，当转子静止时，这两个旋转磁场在转子中产生两个大小相等、方向相反的转矩，使得合成转矩为零，所以电机无法旋转。

当我们用外力使电动机向某一方向旋转时（如顺时针方向旋转），这时转子与顺时针旋转方向的旋转磁场间的切割磁力线运动变小；转子与逆时针旋转方向的旋转磁场间的切割磁力线运动变大。

这样平衡就打破了，转子所产生的总的电磁转矩将不再是零，转子将顺着推动方向旋转起来。

要使单相电机能自动旋转起来，我们可在定子中加上一个起动绕组，起动绕组与主绕组在空间上相差90度，起动绕组要串接一个合适的电容，使得与主绕组的电流在相位上近似相差90度，即所谓的分相原理。

这样两个在时间上相差90度的电流通入两个在空间上相差90度的绕组，将会在空间上产生（两相）旋转磁场，在这个旋转磁场作用下，转子就能自动起动，起动后，待转速升到一定时，借助于一个安装在转子上的离心开关或其他自动控制装置将起动绕组断开，正常工作时只有主绕组工作。

因此，起动绕组可以做成短时工作方式。

但有很多时候，起动绕组并不断开，我们称这种电机为单相电机，要改变这种电机的转向，只要把辅助绕组的接线端头调换一下即可。

在单相电动机中，产生旋转磁场的另一种方法称为罩极法，又称单相罩极式电动机。

此种电动机定子做成凸极式的，有两极和四极两种。

送、引风机自动调节一：送风机自动调节1：概述保证燃料在炉膛中完全燃烧是锅炉经济运行的重要指标。

所以，必须有适当的风量与燃料量相配合。

正常运行时，一次风量基本不变，主要是靠二次风量来调节最佳风量。

其中二次风主要用来帮助燃料在炉膛中燃烧。

而二次风的风量由两台送风机提供，采用改变两台送风机的动叶开度来控制送风量的大小，从而使烟气中的氧量保持最佳值，这就能保证锅炉燃烧最佳，使锅炉达到最高的热效率。

按照燃料元素分析，恰使燃料完全燃烧所需要的空气量称为理论空气量。

实际上按理论空气量无法达到完全燃烧的目的，一般要使送风量比理论空气量多。

实际风量比理论空气量多多少，可以用过量空气系数来表示，过量空气系数＝V(实际风量)/V(理论)。

当实际空气量过高时，会增加风机的耗电和排烟损失；空气量过低，又会增加不完全燃烧，使锅炉热效率降低。

所以应保持最佳过量空气系数。

这最佳过量空气系数就是由两台投自动运行的送风机来实现的。

2：送风机控制回路送风控制系统功能是根据燃料指令按PI调节规律调节风机动叶开度，使送风机向锅炉提供适当的风量。

送风控回路原理见下图：•由上图可以看出，作用在风机PI调节器上有以下几个因素：•1、总风量指令：为锅炉指令、燃料量和30%最小风量三者间选最大值构成，这样减负荷时锅炉指令下降，但总风量指令不会立即下降，只有当燃料量下降后，风的指令才会下降，从而实现先减煤后减风的控制。

这里的最小风量是保证锅炉安全的最小风量。

总风量指令经风量/燃料量比例系数转换成相应量纲的风量指令。

•2、被调量为总风量：总风量＝二次风总量＋所以磨煤机入口风量。

一定量煤要达到完全燃烧需配一定量的风，考虑到实际的炉膛燃烧条件往往额外多加一些风（又称过剩空气）以保证完全燃烧，为此设一个过剩空气量(风量偏置)设定。

可以看出，此风量偏置与实际总风量相加。

•3、氧量修正系数：氧量信号能较好反映炉膛燃烧情况，保证了氧量就能保证有足够的过剩空气，为此还设氧量校正回路，即由氧量调节回路的输出来校正风量信号。

BA 系统施工文档 1

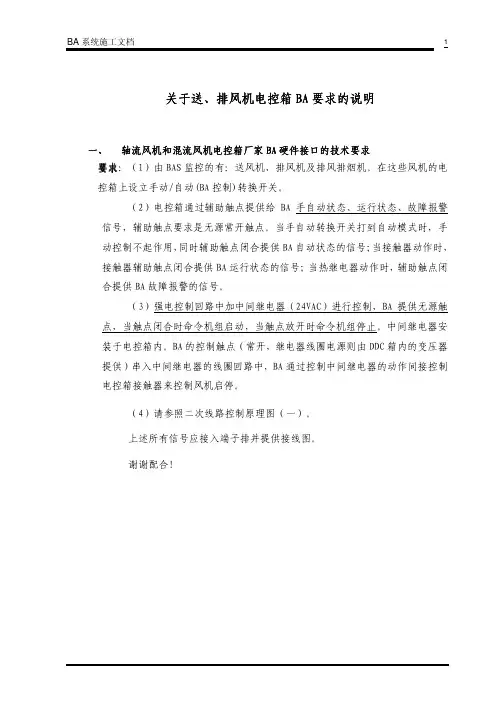

关于关于送送、排风机电控箱BA 要求的说明
一、 轴流风机和混流风机电控箱厂家BA 硬件接口的技术要求硬件接口的技术要求
要求
要求：（1）由BAS 监控的有：送风机、排风机及排风排烟机。

在这些风机的电控箱上设立手动/自动(BA 控制)转换开关。

（2）电控箱通过辅助触点提供给BA 手自动状态、运行状态、故障报警信号，辅助触点要求是无源常开触点。

当手自动转换开关打到自动模式时，手动控制不起作用，同时辅助触点闭合提供BA 自动状态的信号；当接触器动作时，接触器辅助触点闭合提供BA 运行状态的信号；当热继电器动作时，辅助触点闭合提供BA 故障报警的信号。

（3）强电控制回路中加中间继电器（24VAC）进行控制，BA 提供无源触点，当触点闭合时命令机组启动，当触点放开时命令机组停止。

中间继电器安装于电控箱内。

BA 的控制触点（常开，继电器线圈电源则由DDC 箱内的变压器提供）串入中间继电器的线圈回路中，BA 通过控制中间继电器的动作间接控制电控箱接触器来控制风机启停。

（4）请参照二次线路控制原理图（一）。

上述所有信号应接入端子排并提供接线图。

谢谢配合！。
