二次原理图和接线图大气符号大全

二次图内符号含义学习二次图前应该首先知道二次图内各符号所代表的含义或装置。

下面表格中列举了本图中一些常见符号：进线柜一次接线示意图进线开关柜交流电流回路1、计量回路计量回路的作用主要是将小电流传至智能电度表中，用于电能的计算。

检修或更换电度表时切记勿将电流互感器二次侧开路。

2、测量回路测量回路主要是将小电流传至综保装置，用于电流的检测。

后台显示的电流即取于此处。

3、线路保护回路此图中故障录波的作用就是实时监控电流变化，在发生故障时为判断故障提供判断依据，提高故障处理速度。

4、母线保护回路同样是监控电流变化，达到故障设定值作用于跳闸或告警。

5、零序保护回路线路柜后面都可看到在电缆上装有零序电流互感器，作用就是监控零序电流，将信号传至小电流选线装置柜用于告警及故障查找，再传至综保装置用于告警或跳闸。

进线开关柜交流电压回路1、电度计量图中DFY也相当于一个接线端子，不过次接线端子上带有短接片，即可将电流互感器短路，也可将电压互感器开路。

进线开关柜开入开出原理图1、综保装置外部开入开出接线图此图中QA为柜内控母小空开，QF、S8、S9、S均为断路器内部触点，S8为试验位置触点，S9为工作位置触点，在试验位置时S8闭合，离开实验位置时S8断开，到达工作位置时S9闭合，离开后S9断开。

S为断路器储能触点，储能成功闭合，未储能断开。

QK为开关柜上远方/就地转换开关，JD为接地刀触点，接地刀合上就闭合，接地刀拉开为断开。

6LP为开关柜上置检修状态压板。

2、综保装置内部开入开出接线图图中KKJ为合后位置继电器，可以用于区分是正常分闸还是故障分闸。

TWJ为跳位继电器，用于综保上跳位指示。

HWJ为合位继电器，用于综保上合位指示。

进线开关柜控制原理图上图为开关柜的控制原理图，看懂此图也就知道了我们的开关柜是怎么控制的，都经过哪些设备控制分合的。

QA为控制小母线空开，In为综保装置，KK为合分闸转换开关，HC为合闸线圈，TQ为分闸线圈，Y1为合闸闭锁电磁铁，LP都为压板，DL为断路器内辅助触点。

电气二次接线图内容、分类、图形符号、原理图一次电路图中元器件动作均是由二次控制图来控制动作，对于二次原理图看图步骤是从左至右、从上至下逐步熟悉了解掌握。

二次接线图的内容二次接线图是由二次设备所组成的低压回路。

它包括交流电流回路、交流电压回路、断路器控制和信号回路、继电保护回路以及自动装置回路等。

二次接线图是由二次设备的图形符号和文字符号，表明二次设备互相连接的电气接线图。

在实际工作中，二次接线图不但常常遇到，而且数量较多，对它必须充分了解。

二次接线图的分类二次接线图可分为原理图和安装图两大类，其中原理图分为归总式原理图、展开式原理图，安装图分为屏面布置图、屏后接线图。

（1）原理图凡表示动作原理的二次接线图统称为原理图。

由于元件的表示方法不同，原理图包括：a、归总式原理图，即各元件在图中是用整体形式来表示，如电流继电器的表示图形中，下面是线圈，上面是闭合或断开有关直流回路用的触点。

b、展开式原理图，就是将各元件分解为若干部分，例如：上述电流继电器便分成线圈和触点两部分。

它们在图中并不位于一起，而是分散在有关回路中。

（2）安装图根据安装施工的要求，将二次设备的具体位置和布线方式表示出来的图形称为安装图。

安装图包括屏面布置图和屏后接线图。

屏面布置图中，各元件的尺寸和相互距离，均要详细注明，便于在屏上进行安装。

而屏后接线图系将各元件及回路加上编号，施工时，即按编号进行接线，使用起来非常方便。

二次接线图中常用的图形符号二次接线图中，为了说明各元件的连接状况，每个元件须用具有一定特征的图形和文字符号表示出来，以免发生混淆。

如电流继电器文字符号为LJ;时间继电器文字符号为SJ;试验按钮文字符号为YA; 起动按钮文字符号为QA;停止按钮文字符号为TA等。

归总式原理图习惯上常把归总式原理图简称为原理图。

归总式原理图，由于元件为总体形式，看起来比较直观，并且与一次设备画在一起，容易了解它们之间的相互关系和作用，便于形成清晰的概念，这种接线图对于叙述动作原理是有利的。

二次回路接线图中常见的文字符号序号符号文字解释序号符号文字解释1 DL 继路器及其辅助触点31 JSJ 加速继电器2 WJ 温度继电器32 YZJ 电压中间继电器3 G 隔离开关及其辅助触点33 ZXJ 指挥信号中间继电器4 WSJ 瓦丝继电器34 WH 有功电度表5 LH 电流互感器35 XKJ 选控继电器6 ZCH 重合闸继电器36 VARH 无功电度表7 YH 电压互感器37 XCJ 选测继电器8 BCJ 保护继电器38 KK 控制开关9 HQ 合闸线圈39 FJ 复归继电器10 ZJ 中间继电器40 HK 转换开关11 HC 合闸接触器41 ZZJ 重复中间继电器12 HWJ 合闸位置继电器42 ZK 自动开关13 TQ 跳闸线圈43 XZJ 信号中间继电器14 TWJ 跳闸位置继电器44 CK 测量转换开关15 LJ 电流继电器45 XJJ 信号监察继电器16 HJ 合闸继电器46 XK 信号转换开关17 YJ 电压继电器47 TBJ 跳跃闭锁继电器18 TJ 跳闸继电器48 DK 刀开关19 SJ 时间继电器49 YJJ 压力监视中间继电器20 TJJ 同步检测继电器50 MK 灭磁开关21 CJ 差动继电器51 A 电流表22 XMJ 信号脉冲继电器(冲击继电器) 52 LK 联动开关23 GJ 功率继电器53 V 电压表24 JJ 监察继电器54 XWK 限位开关25 XJ 信号继电器55 W 有功功率表26 SXJ 事故信号中间继电器56 XD 信号灯27 RJ 热继电器57 WAR 无功功率表28 YXJ 预告信号中间继电器58 LD 绿色信号灯29 BSJ 闭锁继电器59 STK 手动同期转换开关30 HZ 频率表60 QA 起动按钮续附表一序号符号文字解释序号符号文字解释61 HD 绿色信号灯91 YM 电压互感器二次电压小母线62 RD 熔断器92 L 电感63 GD 光字牌93 ZM 转角变压器小母线64 JRD 击穿保险94 D 二极管65 WS 位置指示灯95 XDC 蓄电池66 RRD 弱电熔断器(热线轴) 96 BG 晶体三极管67 FM 蜂鸣器97 Z 整流器68 KM 控制回路小母线98 DS 电磁铁69 DO 电笛99 R 电阻70 RKM 弱电控制回路电源小母线100 LP 连接片71 JL 警铃101 RF 附加电阻72 XM 信号回路电源小母线102 QP 切换片73 HA 合闸按钮103 BD 白色信号灯74 RXM 弱电信号回路电源小母线75 TA 跳闸按钮76 NQM 事故音响信号小母线77 FA 复归按钮78 +SM 闪光信号小母线79 ZXA 指挥信号按钮80 (+)HM 合闸电源小母线81 YJA 中央音响信号解除按钮82 FM 辅助小母线83 YA 试验按钮84 YBM 预告信号小母线85 SA 事故按钮86 RM 掉牌未复位“光字牌”87 THM 同期合同小母线88 ZYM 指挥装置音响小母线89 TQM 同期电压小母线90 C 电容附表二直流回路的回路标号组回路名称数字标号组一二三四正电源回路 1 101 201 301负电源回路 2 102 202 302合闸回路3~31 103~131 203~231 303~331绿灯或合闸回路监视回路 5 105 205 305跳闸回路33~49 133~149 233~249 333~349红灯或跳闸回路监视回路35 135 235 335备用电源自动合闸回路50~69 150~169 250~269 350~369开关设备的位置信号回路70~89 170~189 270~289 370~389事故跳闸音响信号回路90~99 190~199 290~299 390~399保护回路01~99或(J1~J99) 01~99或(J1~J99)发电机励磁回路601~699 601~699 601~699 601~699信号及其它回路701~999 701~999 701~999 701~999注：1) 对接于断路器控制回路内的红灯和绿灯回路如直接由控制回路电源引接时，该回路可标注与控制回路电源相同的标号。

收藏！常用电气二次图形符号和文字符号新旧对照表我国在解放初期，电气图纸是套用前苏联的标准，其中文字符号是用俄文字母表示的。

1964 年，我国颁布一整套电气图形符号和文字符号国家标准，其中文字符号主要是由汉语拼音字母表示的，由于当时电力工业的规模还比较小以及当时的具体环境，标准的贯彻执行是比较顺利的，很快深入人心。

为了适应改革开放的新形势，我国于1984年后陆续颁布了电气图形符号和文字符号新的国家标准，取代BG312—64 旧标准图形符号和 BG315—64 旧标准文字符号，它是根据国际电工委员会（IEC）相关出版物制定的，仅有个别符号是我国已习惯使用而IEC又没有的符号，它的发布和实施使我国在电气制图领域的工程语言及规则得到统一，并与国际上通用的语言及规则协调一致，促进了国内各专业之间的技术文流，加强了国际间的交流和合作。

上世纪90年代以来，电气制图和电气图形符号的国际标准已陆续修订，我国亦跟踪IEC再次修订了新的国家标准。

文字符号用字母或字母组合构成。

文字符号的字母采用拉丁字母大写正体字。

文字符号可分为基本文字符号和辅助文字符号两类。

图形符号的使用规则电气制图在选用图形符号时，应遵守以下使用规则：1.图形符号的大小和方位可根据图面布置确定，但不应改变其含义，而且符号中的文字和指示方向应符合读图要求。

采用计算机辅助绘图时，应按特定的模数 M＝2.5mm 的网格设计。

这可使符号的构成、尺寸一目了然，方便人们正确掌握符号各部分的比例。

2.在绝大多数情况下，符号的含义由其形式决定，而符号大小和图线的宽度一般不影响符号的含义。

有时为了强调某些方面，或者为了便于补充信息，允许采用不同大小的符号，改变彼此有关的符号的尺寸，但符号间及符号本身的比例应保持不变。

3.在满足需要的前提下，尽量采用最简单的形式；对于电路图，必须使用完整形式 的图形符号来详细表示。

4.在同一张电气图样中只能选用一种图形形式，图形符号的大小和线条的粗细亦应 基本一致。

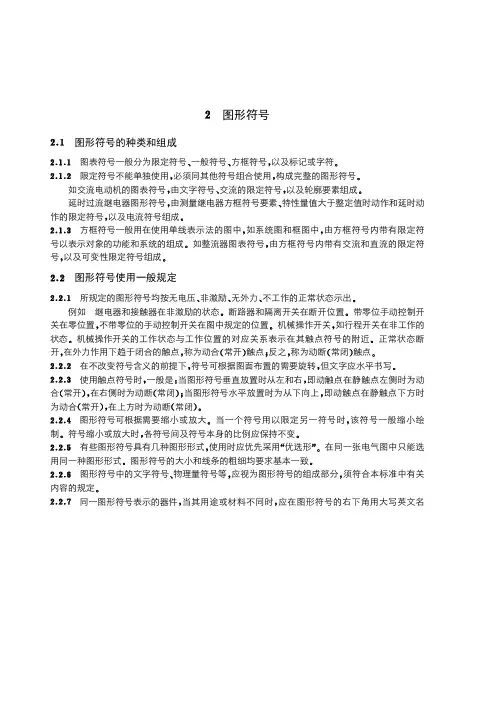

图形符号图形符号的种类和组成限定符号不能单独使用如交流电动机的图表符号延时过流继电器图形符号图形符号使用一般规定例如带零位手动控制开关在零位置机械操作开关如行程开关在非工作的正常状态断有些图形符号具有几种图形形式使用时应优先采用优选形在同一张电气图中只能选须符合本标准中有关应在图形符号的右下角用大写英文名图形符号分类限定符号和常用的其他符号包括电流和电压的种类机械控制接地和接导线和连接器件图形符号连接器件无源元件图形符号包括电阻器半导体和电子管图形符号电能的发生和转换图形符号变流器包括触点测量电信图形符号线路用电设备二进制逻辑单元图形符号模拟单元图的符号电气图用图形符号限定符号和常用的其他符号限定符号见表其图形符号见表其图形符号见表当可变量决定于器件自身的性质时例如电阻随电压变化或温度变化而改变其图形符号见表其图形符号见表表特性量动作相关性图形符号其图形符号见表其图形符号见表其图形符号见表其图形符号见表其图形符号见表其图形符号见表其图形符号见表导线和连接器件图形符号见表其图形符号见表其图形符号见表其图形符号见表无源元件图形符号见表其形符号见表其图形符号见表其图形符号见表其图形符号见表半导体管图形符号见表其图形符号见表其图形符号见表其图形符号见表其图形符号见表电能的发生转换图形符号见表绕组及其连接的限定符号内部连接的绕组图形符号见表连接变压器绕组的电机电机部件及类型图形符号见表变压器和电抗器同类型变压器有两种符号形式形式用一个圆表示每个绕组见表其图形符号见表变流器变流器方框符号见表原电池或蓄电池其图形符号见表见表见表其图形符号见表其图表符号见表其图形符号见表其图形符号见表见表推动但存在自动复位的情其图形符号见表其图形符号见表其图形符号见表其图形符号见表见表机电式有或无继电器继电器及接触器线圈图形符号见表测量继电器其图形符号见表保护器件其图形符号见表其图形符号见表见表其图形符号见表其图形符号见表其图形符号见表其图形符号见表其图形符号见表其图形符号见表其图形符号见表电信图形符号见表其图形符号见表其图形符号见表其图形符号见表如果加上限定符号表示传播的是相干光见表发电站和变电所见表其图形符号见表。

二次图符号AAT 电源自动投入装置AC 交流电DC 直流电FU 熔断器G 发电机M 电动机HG 绿灯HR 红灯HW 白灯HP 光字牌K 继电器KA(NZ) 电流继电器(负序零序)KD 差动继电器KF 闪光继电器KH 热继电器KM 中间继电器KOF 出口中间继电器KS 信号继电器KT 时间继电器KV(NZ) 电压继电器(负序零序)KP 极化继电器KR 干簧继电器KI 阻抗继电器KW(NZ) 功率方向继电器(负序零序)KM 接触器KA 瞬时继电器；瞬时有或无继电器；交流继电器KV电压继电器L 线路QF 断路器QS 隔离开关T 变压器TA 电流互感器TV 电压互感器W 直流母线YC 合闸线圈YT 跳闸线圈PQS 有功无功视在功率EUI 电动势电压电流SE 实验按钮SR 复归按钮f 频率Q——电路的开关器件FU——熔断器FR——热继电器KM——接触器KA——1、瞬时接触继电器2、瞬时有或无继电器3、交流继电器KT——延时有或无继电器SB——按钮开关Q——电路的开关器件FU——熔断器KM——接触器KA——1、瞬时接触继电器2、瞬时有或无继电器3、交流继电器KT——延时有或无继电器SB——按钮开关SA 转换开关电流表PA电压表PV有功电度表PJ无功电度表PJR频率表PF相位表PPA最大需量表(负荷监控仪) PM功率因数表PPF有功功率表PW无功功率表PR无功电流表PAR声信号HA光信号HS指示灯HL红色灯HR绿色灯HG黄色灯HY蓝色灯HB白色灯HW连接片XB插头XP插座XS端子板XT电线电缆母线W直流母线WB插接式(馈电)母线WIB 电力分支线WP照明分支线WL应急照明分支线WE 电力干线WPM照明干线WLM应急照明干线WEM滑触线WT合闸小母线WCL控制小母线WC信号小母线WS闪光小母线WF事故音响小母线WFS 预报音响小母线WPS 电压小母线WV事故照明小母线WELM 避雷器F熔断器FU快速熔断器FTF跌落式熔断器FF限压保护器件FV电容器C电力电容器CE正转按钮SBF反转按钮SBR停止按钮SBS紧急按钮SBE试验按钮SBT复位按钮SR限位开关SQ接近开关SQP手动控制开关SH时间控制开关SK液位控制开关SL湿度控制开关SM压力控制开关SP速度控制开关SS温度控制开关辅助开关ST电压表切换开关SV电流表切换开关SA整流器U可控硅整流器UR控制电路有电源的整流器VC 变频器UF变流器UC逆变器UI电动机M异步电动机MA同步电动机MS直流电动机MD绕线转子感应电动机MW鼠笼型电动机MC电动阀YM电磁阀YV防火阀YF排烟阀YS电磁锁YL跳闸线圈YT 合闸线圈YC气动执行器YPAYA电动执行器YE发热器件(电加热) FH照明灯(发光器件) EL空气调节器EV电加热器加热元件EE感应线圈电抗器L励磁线圈LF消弧线圈LA滤波电容器LL电阻器变阻器R电位器RP热敏电阻RT光敏电阻RL压敏电阻RPS接地电阻RG放电电阻RD启动变阻器RS频敏变阻器RF限流电阻器RC光电池热电传感器 B 压力变换器BP温度变换器BT速度变换器BV时间测量传感器BT1BK 液位测量传感器BL温度测量传感器BHBM配电房电工符号大全：常用电气符号大全电流表PA电压表PV有功电度表PJ无功电度表PJR频率表PF相位表PPA最大需量表(负荷监控仪) PM 功率因数表PPF有功功率表PW无功功率表PR无功电流表PAR声信号HA光信号HS指示灯HL红色灯HR绿色灯HG黄色灯HY蓝色灯HB白色灯HW连接片XB插头XP插座XS端子板XT电线,电缆,母线W直流母线WB插接式(馈电)母线WIB 电力分支线WP照明分支线WL应急照明分支线WE电力干线WPM照明干线WLM应急照明干线WEM滑触线WT合闸小母线WCL控制小母线WC信号小母线WS闪光小母线WF事故音响小母线WFS 预告音响小母线WPS 电压小母线WV事故照明小母线WELM避雷器F熔断器FU快速熔断器FTF跌落式熔断器FF限压保护器件FV电容器C电力电容器CE正转按钮SBF反转按钮SBR停止按钮SBS紧急按钮SBE试验按钮SBT复位按钮SR限位开关SQ接近开关SQP手动控制开关SH时间控制开关SK液位控制开关SL湿度控制开关SM压力控制开关SP速度控制开关SS温度控制开关,辅助开关ST电压表切换开关SV电流表切换开关SA整流器U可控硅整流器UR控制电路有电源的整流器VC 变频器UF变流器UC逆变器UI电动机M异步电动机MA同步电动机MS直流电动机MD绕线转子感应电动机MW鼠笼型电动机MC电动阀YM电磁阀YV防火阀YF排烟阀YS电磁锁YL跳闸线圈YT合闸线圈YC气动执行器YPA,YA电动执行器YE发热器件(电加热) FH 照明灯(发光器件) EL 空气调节器EV电加热器加热元件EE 感应线圈,电抗器L励磁线圈LF消弧线圈LA滤波电容器LL电阻器,变阻器R电位器RP热敏电阻RT光敏电阻RL压敏电阻RPS接地电阻RG放电电阻RD启动变阻器RS频敏变阻器RF限流电阻器RC光电池,热电传感器B 压力变换器BP温度变换器BT速度变换器BV时间测量传感器BT1,BK 液位测量传感器BL温度测量传感器BH,BM SBT黄按钮SBR黑按钮SS红按钮SF绿按钮http://www.hentaigames.dk/。

1、图E-103为直流母线电压监视装置电路图，请说明其作用。

答：直流母线电压监视装置主要是反映直流电源电压的高低。

KV1是低电压监视继电器，正常电压KV1励磁，其常闭触点断开，当电压降低到整定值时， KV1失磁，其常闭触点闭合， HP1光字牌亮，发出音响信号。

KV2是过电压继电器，正常电压时KV2失磁，其常开触点在断开位置，当电压过高超过整定值时KV2励磁，其常开触点闭合， HP2光字牌亮，发出音响信号。

图E-103直流母线电压监视装置接线图2．说明图E-104直流绝缘监视装置接线图各元件的作用。

答：图E-108是常用的绝缘监察装置接线图，正常时，电压表1PV开路，而使ST1的触点5-7、9-11（ ST1的1-3、2-4断开）与ST2的触点9-11接通，投入接地继电器KA。

当正极或负极绝缘下降到一定值时，电桥不平衡使KA动作，经KM而发出信号（若正、负极对地的绝缘电阻相等时，不管绝缘下降多少，KA不可能动作，就不能发出信号，这是其缺点）。

此时，可用2PV进行检查，确定是哪一极的绝缘下降（测“+”对地时，ST2的2-1、6-5接通；测“-”对地时，ST2的1-4、5-8接通。

正常时，母线电压表转换开关ST2的2-1、5-8、9-11接通，电压表2PV可测正、负母线间电压，指示为220V。

），若正极对地绝缘下降，则投ST1 I档，其触点1-3、13-14接通，调节R3至电桥平衡电压表1PV指示为零伏；再将ST1投至II档，此时其触点2-4、14-15接通，即可从1PV上读出直流系统的对地总绝缘电阻值。

若为负极对地绝缘下降，则先将ST1放在II档，调节3R至电桥平衡，再将ST1投至I档，读出直流系统的对地总绝缘电阻值。

假如正极发生接地，则正极对地电压等于零。

而负极对地指示为220V，反之当负极发生接地时，情况与之相反。

电压表1PV用作测量直流系统的总绝缘电阻，盘面上画有电阻刻度。

由于在这种绝缘监察装置中有一个人工接地点，为防其它继电器误动，要求电流继电器KA有足够大的电阻值，一般选30kΩ，而其启动电流为1.4mA，当任一极绝缘电阻下降到20 kΩ时，即能发出信号。

1. 二次回路符号名称M 电动机YH 电压互感器LH 电流互感器DL 断路器ZKK ME型断路器V 电压表A 电流表W 有功表F 频率表DHJ 电动机综合保护装置LJ 电流继电器LDJ 零序电流继电器G 隔离开关KK 控制开关TA 跳闸按钮HA 合闸按钮SA 事故按钮DC 直流电源AC 交流电源C 接触器RJ 热继电器（热偶）RD 熔断器HD 红灯LD 绿灯HD 黄灯BD 白灯±HM 合闸电源小母线±KM 控制电源小母线（＋）SM 闪光电源小母线SYM 事故报警小母线YBM 预告信号小母线FM 信号电源小母线DBM 低电压保护小母线PM 掉牌未复归YMa、b、c 电压小母线（YMb为公用小母线）±I 直流主母线XM 信号小母线THM 同期装置合闸脉冲小母线TBM 同期闭锁小母线TQMa 待并系统同期小母线TQMa/ 运行系统同期小母线DBM 低电压保护小母线HJD 6KV母线PT小车滑动接点ZDK ME型开关终端NK 钮子开关RZ 热线轴1STK 手动准同期开关2STK 自动准同期开关TK 同期开关BK 、LK 联锁开关TJJ 同期检查继电器ZJ中间继电器R电阻HQ、HC合闸线圈TQ 跳闸线圈HJ、SHJ 合闸继电器TJ、STJ 跳闸继电器FT 分励脱扣器QHA、QHB、QHC 220KV断路器A、B、C相合闸线圈QTA、QTB、QTC 220KV断路器A、B、C相跳闸线圈（脚标1为第一跳闸线圈，脚标2为第二跳闸线圈）FA、FB、FC 220KV断路器辅助接点MDJ 氮气压力继电器YLJ 液压油压力继电器TWJ 跳闸位置继电器HWJ 合闸位置继电器TBJ 跳闸闭锁继电器（防跳继电器）WZJ 位置中间继电器WSJ 瓦斯继电器WJ 温度继电器XJ 信号继电器XJJ 接地信号继电器YSF 压力释放继电器BCJ 保护出口继电器QP 保护切片LP 保护连片（压板）SJ 时间继电器YJ 电压继电器YZJ 低电压继电器SWJ 双位继电器LJ电流继电器LJ0 、LDJ零序电流继电器FLJ 负序电流继电器CJ 差动继电器BSJ 闭锁继电器JJ 熔断器监视继电器FL 分流器2. 二次接线图分析在发电厂中，对断路器的控制方式有两种。

二次回路符号名称

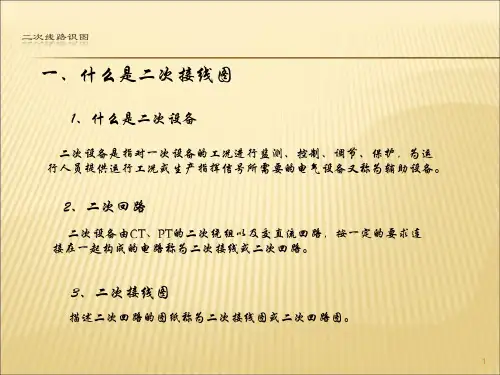

一、基本概念
发电厂和变电站的电气设备分为一次设备和二次设备。

二次设备包括监察测量仪表、控制及信号器具、继电保护装置、自动装置、远动装置等。

这些设备通常是由电流互感器、电压互感器、UPS、蓄电池组或厂用低压电源供电，表示二次设备互相联系的电路称为二次回路或二次接线，又称二次系统。

二、二次接线的基本任务：
反映一次设备的工作状态，控制一次设备，在一次设备发生故障时，能切除故障部分，维持非故障部分继续运行，以保持电力系统在最好的运行状态。

三、二次回路的分类
按二次回路电源的性质，分为交流回路和直流回路。

按二次回路的用途，可以分为操作电源回路、测量表计（及计量表计）回路、断路器控制和信号回路、中央信号回路、继电保护和自动装置回路等。

按工程上采用的接线形式，可以分为原理接线图、展开图和安装接线图。

四、二次回路的图形和符号

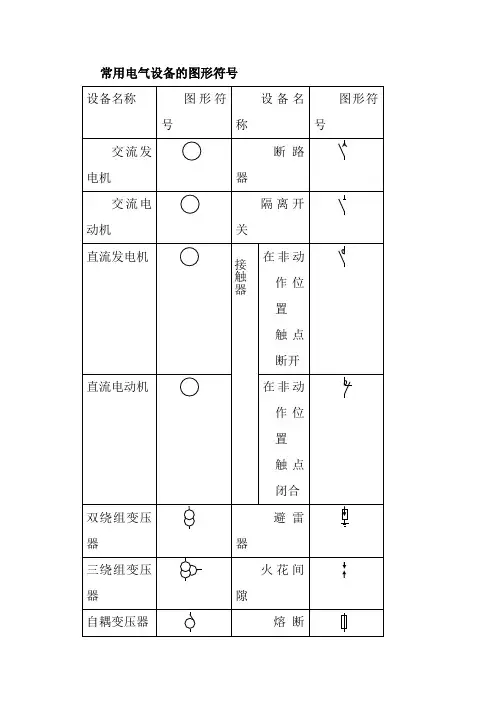

1、二次回路图形符号及名称
2、一次设备符号及含义
3、二次设备符号及含义:。
