如何消除三次谐波带来的隐患

谐波危害及抑制谐波的方法谐波是指频率高于基波的电磁波，它们会频繁出现在我们的电力系统和其他电力设备中。

虽然谐波在一些应用中可产生有益效果，但在大多数情况下，它们都是一种电力质量问题，会给电力系统和其他设备带来一系列危害。

1.设备损坏：谐波会增加设备内的电流和电压，导致设备发热加剧，并可能引起设备元件过热、熔断或焚毁。

此外，频繁的谐波还会引起设备的机械振动，造成设备损坏。

2.电力系统不稳定：谐波引起系统的电流和电压的波形失真，导致电力系统不稳定。

此外，谐波会导致电力系统中的谐振现象，这些谐振可以引起电力系统中的电流和电压急剧增加，可能破坏设备。

3.通信干扰：谐波会产生大量的高频干扰信号，这些信号可能干扰无线通信和其他电磁波设备的正常运行。

在高度电子化的社会中，这种通信干扰可能会带来严重的问题。

为了抑制谐波带来的危害，可以采取以下方法：1.装置谐波滤波器：谐波滤波器用于减小电力系统中的谐波。

滤波器通常会将谐波通过处理电路转化成其他形式，或者将它们绕过电力系统，以防止它们对设备和系统产生影响。

2.使用变压器：变压器可以用来减小谐波的影响。

通过在电力系统中安装特定的谐波抑制变压器，可以将谐波电流限制在合理的范围内，从而降低谐波的危害。

3.电源滤波器：为敏感设备提供干净的电力供应也是一种有效的抑制谐波的方法。

电源滤波器可以滤除电力供应中的谐波元素，从而降低谐波对设备的危害。

4.合理的电源设计：在电力系统设计阶段，可以采取一些措施来减小谐波的生成。

例如，选择适当的线路，减小高谐波的产生，或者选择低谐波的电力设备。

5.故障检测和维护：及时发现和处理设备和系统中的谐波问题至关重要。

定期进行电力设备的检查和维护，可以发现并消除谐波带来的潜在危害。

总而言之，谐波在电力系统和其他电力设备中的存在可能带来很多危害。

为了抑制这些危害，我们可以采取各种措施，包括使用谐波滤波器、变压器、电源滤波器、合理的电源设计以及进行定期的检查和维护。

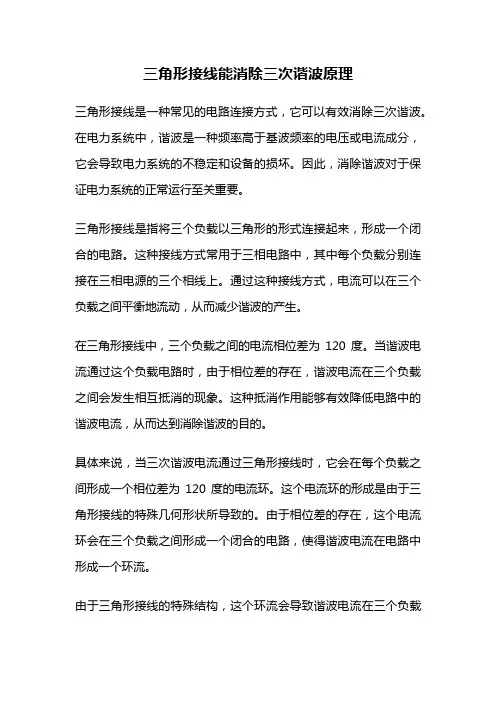

三角形接线能消除三次谐波原理三角形接线是一种常见的电路连接方式，它可以有效消除三次谐波。

在电力系统中，谐波是一种频率高于基波频率的电压或电流成分，它会导致电力系统的不稳定和设备的损坏。

因此，消除谐波对于保证电力系统的正常运行至关重要。

三角形接线是指将三个负载以三角形的形式连接起来，形成一个闭合的电路。

这种接线方式常用于三相电路中，其中每个负载分别连接在三相电源的三个相线上。

通过这种接线方式，电流可以在三个负载之间平衡地流动，从而减少谐波的产生。

在三角形接线中，三个负载之间的电流相位差为120度。

当谐波电流通过这个负载电路时，由于相位差的存在，谐波电流在三个负载之间会发生相互抵消的现象。

这种抵消作用能够有效降低电路中的谐波电流，从而达到消除谐波的目的。

具体来说，当三次谐波电流通过三角形接线时，它会在每个负载之间形成一个相位差为120度的电流环。

这个电流环的形成是由于三角形接线的特殊几何形状所导致的。

由于相位差的存在，这个电流环会在三个负载之间形成一个闭合的电路，使得谐波电流在电路中形成一个环流。

由于三角形接线的特殊结构，这个环流会导致谐波电流在三个负载之间相互抵消。

具体来说，如果一个负载上的谐波电流为正向，那么在相位差为120度的另外两个负载上的谐波电流就会为负向。

这种相互抵消的作用可以使得谐波电流在整个电路中得到有效的降低，从而消除谐波的影响。

三角形接线能够消除三次谐波的原理可以通过电路分析来进一步说明。

在三角形接线中，三个负载之间的电压相位差为0度，因此它们之间的电压是相等的。

当谐波电流通过这个负载电路时，根据欧姆定律，电流与电压成正比，因此在每个负载上的谐波电压也是相等的。

根据电路分析的原理，当三个负载上的谐波电压相等时，它们之间的电流也是相等的。

由于谐波电流在三个负载之间相位差为120度，因此它们之间的电流会相互抵消，从而达到消除谐波的效果。

三角形接线是一种能够消除三次谐波的有效方法。

通过将三个负载以三角形的形式连接起来，可以使谐波电流在电路中形成一个环流，并且在负载之间相互抵消。

谐波、谐振的危害及防治措施前言随着电气自动化的迅速发展，工业生产中对电能质量的要求更高，但由于电能的复杂性和不稳定性，电力企业和电力用户都会面临许多问题。

其中一个关键问题就是谐波和谐振的危害，它们会对电力系统带来很多问题，同时也会对设备和工作人员的安全产生影响。

因此，谐波和谐振的危害需要引起我们的重视，有必要采取相应的措施进行防治。

谐波的危害谐波是指频率为整数倍基波频率的倍频波，当电网中出现谐波时，会对电力系统造成很多负面影响，主要表现在以下几个方面：1. 降低电网功率因数谐波会对电力系统的功率因数产生影响，使功率因数降低。

功率因数越低，电子设备就越难以正常工作，同时还会导致电能损失和电费增加。

因此，谐波应尽量减小。

2. 损害设备大量谐波会给设备带来很大的损害，造成设备寿命减少，安全储备降低和可靠性下降，这对生产带来很大的风险和影响。

谐波带来的损害主要包括：•电机过热损坏•物理变形•变压器局部过热•电容器和电感器损坏3. 干扰通信系统谐波会引起通信系统（尤其是无线电通信系统）的干扰，影响通信质量。

这种干扰会干扰射频通信的接收机、起伏机、响应器、发射机以及其他电子部件，使通信信号受到严重干扰，从而影响通信过程的稳定性和可靠性。

谐振的危害谐振是指电力系统在特定频率下的共振现象。

虽然谐振一般在正常运行条件下不会出现，但当出现谐振时，会对电力系统造成很大的威胁，主要表现在以下几个方面：1. 破坏电力设备谐振波能量巨大，一旦出现谐振，就会对电力设备造成破坏，严重时甚至会导致设备停产，影响生产。

因此，谐振的出现需要引起注意。

2. 对安全产生威胁谐振波会对人员和设备的安全产生威胁，严重时会导致设备火灾、电击事故等。

电力系统中所有的设备，不仅要承受电压和电流的冲击，还要承受谐振波的冲击，如果谐振波过大，会对设备造成严重威胁。

3. 影响电网稳定性谐振波的存在会破坏电力系统的稳定性，使电网不稳定，从而引起负荷不均衡、跳闸等故障，进一步危及电网的供电能力和稳定性。

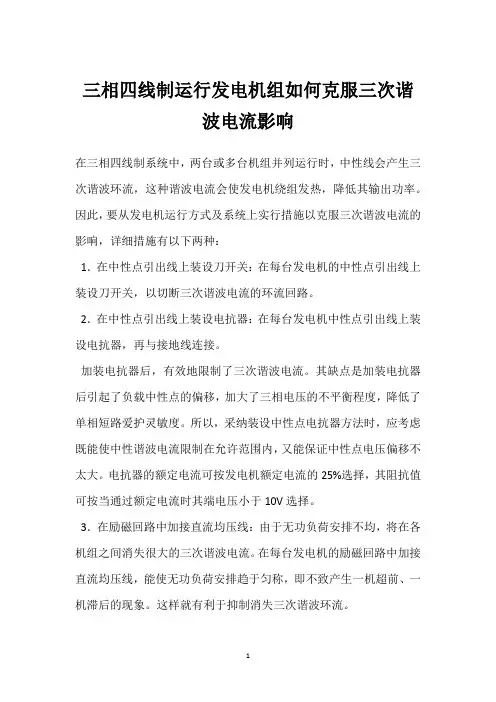

三相四线制运行发电机组如何克服三次谐
波电流影响
在三相四线制系统中，两台或多台机组并列运行时，中性线会产生三次谐波环流，这种谐波电流会使发电机绕组发热，降低其输出功率。

因此，要从发电机运行方式及系统上实行措施以克服三次谐波电流的影响，详细措施有以下两种：
1．在中性点引出线上装设刀开关：在每台发电机的中性点引出线上装设刀开关，以切断三次谐波电流的环流回路。

2．在中性点引出线上装设电抗器：在每台发电机中性点引出线上装设电抗器，再与接地线连接。

加装电抗器后，有效地限制了三次谐波电流。

其缺点是加装电抗器后引起了负载中性点的偏移，加大了三相电压的不平衡程度，降低了单相短路爱护灵敏度。

所以，采纳装设中性点电抗器方法时，应考虑既能使中性谐波电流限制在允许范围内，又能保证中性点电压偏移不太大。

电抗器的额定电流可按发电机额定电流的25%选择，其阻抗值可按当通过额定电流时其端电压小于10V选择。

3．在励磁回路中加接直流均压线：由于无功负荷安排不均，将在各机组之间消失很大的三次谐波电流。

在每台发电机的励磁回路中加接直流均压线，能使无功负荷安排趋于匀称，即不致产生一机超前、一机滞后的现象。

这样就有利于抑制消失三次谐波环流。

1。

治理谐波的方法
以下是 9 条关于治理谐波的方法：
1. 采用滤波器呀！就像给电流戴上了一个精致的“口罩”，把谐波这个“捣蛋鬼”给过滤掉。

比如说在工厂的电力系统里装上滤波器，就能有效减少谐波的影响啦。

2. 改善电力系统的设计嘞，这可是从根源上解决问题呀！就如同建房子要先打好牢固的地基一样。

你想想，如果一开始设计就很合理，那谐波出现的几率不就大大降低了嘛！
3. 对谐波源进行隔离呀！好比把捣乱的孩子单独隔离开，不让它去影响其他小伙伴。

像一些容易产生大量谐波的设备，单独给它们安排个小空间，不就好多了吗？
4. 利用无功补偿装置哟！这就像是给电力系统吃了一颗“补品”，让它更有活力去对抗谐波。

比如在变电站里用上无功补偿装置，对治理谐波超有用的。

5. 动态无功补偿技术了解一下嘛！它就像一个灵活的“小卫士”，能随时根据谐波的情况进行调整呢。

我们小区的配电室不就用了这技术，效果那叫一个棒啊！
6. 加强监测和管理呀，要时刻盯着谐波这个家伙！这就跟家长看着孩子写作业一样，只要盯着，它就不敢乱来。

工厂里安排专人监测，一有异常立马处理。

7. 优化用电设备的运行方式呗！就像是让运动员调整跑步的姿势，能发挥出更好的效果。

某些设备合理安排运行时间和方式，谐波可能就不会那么猖狂啦！
8. 采用谐波抑制电抗器呀，它可是谐波的“克星”呢！变电站里那些电抗器就是专门对付它的呀，效果超明显的。

9. 提高员工对谐波的认识和重视程度呀！这就好像给大家敲响警钟一样。

如果每个人都知道谐波的危害，那防治起来不就更有力量了嘛！
总之，治理谐波要多管齐下，各种方法综合运用，才能把这个“小麻烦”彻底解决掉呀！。

谐波治理方案7篇（经典版）编制人：__________________审核人：__________________审批人：__________________编制单位：__________________编制时间：____年____月____日序言下载提示：该文档是本店铺精心编制而成的，希望大家下载后，能够帮助大家解决实际问题。

文档下载后可定制修改，请根据实际需要进行调整和使用，谢谢!并且，本店铺为大家提供各种类型的经典范文，如工作计划、工作总结、实施方案、应急预案、活动方案、规章制度、条据文书、教学资料、作文大全、其他范文等等，想了解不同范文格式和写法，敬请关注!Download tips: This document is carefully compiled by this editor. I hope that after you download it, it can help you solve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you!Moreover, our store provides various types of classic sample essays, such as work plans, work summaries, implementation plans, emergency plans, activity plans, rules and regulations, document documents, teaching materials, essay compilations, and other sample essays. If you want to learn about different sample formats and writing methods, please pay attention!谐波治理方案7篇谐波治理方案篇1谐波治理方案是指在城市建设和社会发展过程中，为了实现生态环境保护和可持续发展的目标，通过一系列的管理控制措施来减少谐波和噪音对环境和人民健康的负面影响。

三次谐波的主要表现及防治方法目前，电网中谐波干扰大量涌现，谐波问题日趋复杂，因此谐波治理课题也越来越受到研究者的重相线与中性线之间的非线性负荷产生三次谐波电流，并在中性线进行叠加。

由于三次谐波及其倍数次谐波呈零序特征，因此中性线上的三次谐波电流是三相中三次谐波电流的代数和，会引起过载风险使所有的谐波电流造成电流和电压畸变，还形成150的电磁场，对其周围的电子控制、保护及通信设备和系统产生干扰。

主要表现为：（1）因为三次谐波的零序性，低压母线上的三次谐波电压主要与中性线的三次谐波电流有关；①当变压器接法为时，零序性的三次谐波电流将成为励磁电流，在此零序励磁电抗上产生较大的压降，即三次谐波电压，很容易造成低压母线上的电压总畸变率超标；②当变压器接法为△－0时，侧的变压器绕组形成三次谐波电流流通的回路，该回路阻抗为变压器漏抗，远较零序励磁阻抗小为20倍左右，从而不会在低压母线产生很大的三次谐波电压。

（2）如果低压三相的三次谐波电流不平衡，则存在正序和负序的三次谐波分量：①如果配电变压器为接线，低压侧正序和负序的三次谐波电流会在高压侧绕组感应出三次谐波电压，对高压侧产生影响；②如果配电变压器为△－11接线，低压侧正序和负序的三次谐波电流在高压侧绕组感应出的三次谐波电流在△绕组形成环流，对高压侧产生的三次谐波影响要比变压器为接线时小，但增加了变压器高压绕组的损耗。

（3）由于中性线中三相负荷不平衡引起的工频电流和三次谐波电流的叠加有可能大于相电流，当三相的三次谐波平衡时，由于接线的变压器铁芯中零序的三次谐波无通路，磁通只能经铁心、空气和外壳等构成回路，产生附加损耗和局部过热；而在接线中，△绕组为三次谐波电流提供通路，它所产生的三次谐波磁通将抵消铁芯中的原三次谐波磁通，从而使铁心中的合成磁通基本上呈正弦波，减少了附加损耗，但谐波电流的存在使因子因谐波发热而降低变压器输送能力，正常值为1．0和电流波峰系数增大，造成供电变压器的利用率下降或过载。

变频器的三谐波问题及其解决方案注：本文无需节数，文章排版采用分段、段间留白的格式，便于阅读。

变频器的三谐波问题及其解决方案随着现代工业技术水平的提高，变频器在工业控制中得到了广泛应用。

变频器可以将电源频率转换为变频输出，灵活运行。

但是，变频器也会随之带来问题，其中之一就是三谐波问题。

1. 三谐波问题的原因在电气系统中，三相电源不平衡会导致电流谐波。

而变频器作为一种电源负载，接收电网电源后形成电源谐波。

当这两种谐波叠加时，就会产生电流三次谐波，称为三谐波。

三谐波的频率是电源频率的三倍，会对变频器和电气系统带来一系列问题。

2. 三谐波问题的表现(1) 变频器工作不稳定：三谐波会使变频器内部产生干扰，降低变频器正常工作的效率。

(2) 电气系统温度升高：由于三谐波引起的能量损耗，电气系统内部温度会升高。

(3) 电气设备寿命减少：三谐波对电气设备的绝缘层、继电器触点等产生局部电弧放电，加速设备老化，缩短设备使用寿命。

(4) 产生振动和噪声：三谐波会引起电机震动和噪声，影响设备运行和人体健康。

3. 三谐波问题的解决方案(1) 安装滤波器：滤波器是解决三谐波问题的有效手段。

滤波器通过对三谐波信号的滤波，有效减少三谐波的影响。

(2) 采用电容补偿：电容器可以吸收电源三谐波电流，补偿容性反抗，从而减少三谐波的影响。

(3) 改善电气设备绝缘：在设计电气设备时，增加设备的绝缘强度，可以减少局部电弧放电，降低三谐波的影响。

(4) 采用三谐波电流限制器：三谐波电流限制器能够使电流通过设备时保持在安全范围内，从而减少设备受到的三谐波影响。

4. 结论如今的现代工业环境已经不可避免的使用了变频器，但三谐波问题可能会引起电气系统的许多问题。

为了解决三谐波问题，可以采取上述措施，有效控制三谐波，从而提高设备的运行稳定性和使用寿命，同时降低环境污染，保障工人的身体健康。

谐波电流的危害及改善措施
谐波电流是一种频率高于基波频率的电流，当它传导到电力系统中时，会对电气设备和系统造成一定的危害。

以下是谐波电流的危害及改善措施：
1. 危害：
(1) 对电气设备造成损坏：谐波电流会使变压器、发电机、电缆等电气设备产生热量，加剧其老化，增加故障率。

(2) 影响电能质量：谐波电流会导致电能质量下降，增加电能损失，影响电力系统的稳定运行。

(3) 产生干扰：谐波电流会在两根导线之间产生电磁场，产生电磁干扰，影响其他电子设备的正常工作。

2. 改善措施：
(1) 使用滤波器：滤波器是一种能够将谐波电流滤除的电子元件，通过使用滤波器可以有效降低谐波电流对电气设备的影响。

(2) 采用合适的电气设备：选用具有耐受谐波电流特性的电气设备，在设计电力系统时应充分考虑谐波电流的影响。

(3) 加强监测和维护：定期对电力系统进行检测和维护，及时发现和排除谐波电流带来的影响，保障电力系统的正常运行。

谐波电流对于电力系统的影响是极其重要的，为了保障电力系统的安全稳定运行，应该加强科学合理的设计、选用合适的设备、加强监
测和维护等工作，减少谐波电流的危害。
