光纤链路衰减测试报告光纤链路衰减测试报告1. 引言光纤链路衰减测试是验证光纤传输性能的重要手段之一，通过测试可以评估光纤链路的传输质量以及是否符合相关标准要求。
本报告将对光纤链路衰减测试过程进行详细描述。
2. 测试目的通过光纤链路衰减测试，检测光纤链路在传输信号过程中的衰减情况，判断光纤链路是否满足传输要求，为光纤网络的设计和建设提供可靠的依据。
3. 测试步骤1.确定测试设备和测试光纤的规格和型号。
2.连接测试设备至待测的光纤链路。
3.设置光纤测试设备的相关参数，如波长、光功率等。
4.发送测试信号，记录信号在光纤链路上的衰减情况。
5.对测试结果进行分析和统计，得出光纤链路的衰减情况。
6.根据测试结果评估光纤链路的传输性能，判断是否满足要求。
4. 测试注意事项•在测试过程中，保证测试环境的稳定和无干扰。
•根据测试设备的规格要求，正确设置测试参数。
•注意光纤连接的稳定性，避免插拔过程中产生额外的衰减。
•对于长距离光纤链路的测试，应考虑光纤的衰减系数和衰减预算。
5. 测试结果分析根据光纤链路衰减测试所得的结果，可得出光纤链路在不同波长和光功率下的衰减情况曲线。
进一步分析和统计这些数据，可以得出以下结论：•光纤链路的衰减与波长和光功率呈正相关关系。
•在设计和建设光纤网络时，应根据实际要求选择合适的光纤类型和相关设备。
6. 结论通过光纤链路衰减测试，可以客观评估光纤链路的传输性能，判断是否符合要求。
测试结果的分析和统计对于光纤网络的设计和建设具有重要意义。
7. 参考文献•光纤链路衰减测试方法手册•光纤网络设计与施工规范以上是针对光纤链路衰减测试的报告，通过测试设备和相关参数的设置，对测试结果进行分析和评估，得出结论并提供参考建议。
这份报告为光纤网络设计和建设提供了重要的技术支持。

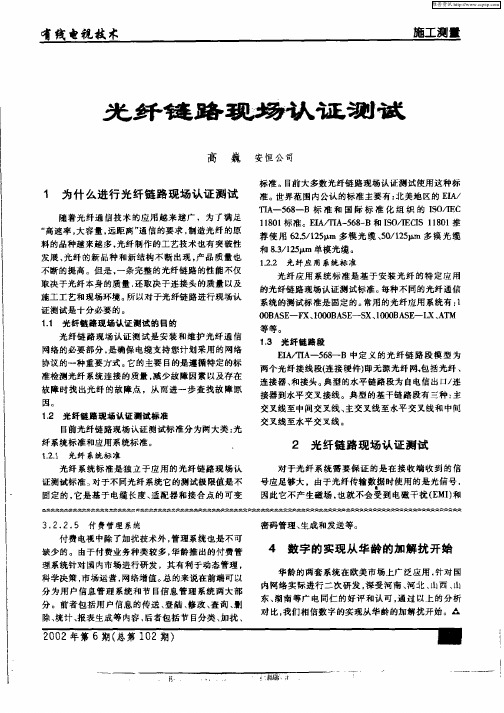

光纤链路测试方案一、概述光纤是迄今为止最好的传输媒介，光纤接入技术有很多的优势，包括：可用带宽大、传输质量好、传输距离长、抗干扰能力强、网络可靠性高、节约管道资源等，而且不会相互干扰。
但一条完整的光纤链路的性能不仅取决于光纤本身的质量，还取决于连接头的质量、施工工艺和现场环境，所以光纤链路的现场测试至关重要。
光纤链路现场测试是安装和维护光纤网络的必要部分，其主要目的是遵循特定的标准检测光纤系统连接的质量，减少故障因素以及存在故障时找出光纤的故障点，从而进一步查找故障原因。
图1 光网络示意图二、测试内容1、光功率的测试（Power Meter）光功率测试是对光纤工程最基本的测试，它确定了通过光纤传输的信号的强度，同时也是是损失测试的基础。
测试时把光功率计放在光纤的一端，把光源放在光纤的另一端。
OPWILL光纤链路系列产品OTP6122，提供精准的光功率测试功能。
2、光功率损失测试(Insert Loss)光功率损失用于检测一段光纤链路的衰减，是插入损耗（IL）的一种,包含光纤线缆的损耗、连接头损耗、熔接点损耗等。
光功率损失测试可以验证是否正确安装了光纤和连接器。
光功率损失测试的方法，使用一个已经功率的光源产生信号，用一个光功率计来测量实际到达光纤另一端的信号强度。
OPWILL光纤链路系列产品OTP6122，提供稳定的激光光源，支持1310nm和1550nm两种波长。
在实际光缆工程中，光功率损耗测试（IL），往往需要进行双向测试，需要在光缆两端同时即充当光源，又充当光功率计。
图2 双向损耗测试OTP6122支持在光源和光功率测试的两端，通过被测光缆，进行测试配置和数据的交互通信，以实现在单端就可以直接获得损耗测试结果。
图3 单端集成化损耗测试3、光纤可见光故障定位(VFL)VFL原理，采用650nm激光器可视红光源作为发光器件,用于单模或者多模短距离光纤故障点的测量，可以识别光纤断点，宏弯曲，实现端到端光纤识别。
附录C 光纤链路测试方法C.0.1 测试前应对所有的光连接器件进行清洗，并将测试接收器校准至零位。
C.0.2 测试应包括以下内容：1 在施工前进行器材检验时，一般检查光纤的连通性，必要时宜采用光纤损耗测试仪(稳定光源和光功率计组合)对光纤链路的插入损耗和光纤长度进行测试。
2 对光纤链路(包括光纤、连接器件和熔接点)的衰减进行测试，同时测试光跳线的衰减值可作为设备连接光缆的衰减参考值，整个光纤信道的衰减值应符合设计要求。
C.0.3 测试应按图C.0.3 进行连接。
1 在两端对光纤逐根进行双向(收与发)测试，连接方式见图C.0.3。
注：光连接器件可以为工作区TO、电信间FD、设备间BD、CD 的SC、ST、SFF 连接器件。
2 光缆可以为水平光缆、建筑物主干光缆和建筑群主干光缆。
3 光纤链路中不包括光跳线在内。
C.0.4 布线系统所采用光纤的性能指标及光纤信道指标应符合设计要求。
不同类型的光缆在标称的波长，每公里的最大衰减值应符合表C.0.4 的规定。
表C.0.4 光缆衰减最大光缆衰减(dB／km)项目OM1，OM2及OM3多模OS1单模波长850nm1300nm1310nm1550nm衰减 3.5 1.5 1.0 1.0C.0.5 光缆布线信道在规定的传输窗口测量出的最大光衰减(介入损耗)应不超过表C.0.5的规定，该指标已包括接头与连接插座的衰减在内。
表C.0.5 光缆信道衰减范围级别最大信道衰减(dB)单模多模1310nm1550nm850nm1300nmOF-300 1.80 1.80 2.55 1.95OF-500 2.00 2.00 3.25 2.25OF-2000 3.50 3.508.50 4.50注：每个连接处的衰减值最大为1.5 dB。
C·0.6 光纤链路的插入损耗极限值可用以下公式计算：光纤链路损耗=光纤损耗+连接器件损耗+光纤连接点损耗 (C.0.6—1)光纤损耗=光纤损耗系数(dB／km)×光纤长度(km) (C.0.6—2)连接器件损耗=连接器件损耗／个×连接器件个数 (C.0.6-3)光纤连接点损耗=光纤连接点损耗／个×光纤连接点个数 (C.0.6-4)表C.0.6 光纤链路损耗参考值种类工作波长(nm)衰减系数(dB／km)多模光纤850 3.5多模光纤1300 1.5单模室外光纤13100.5单模室外光纤15500.5单模室内光纤1310 1.0单模室内光纤1550 1.0连接器件衰减0.75dB光纤连接点衰减0.3dBC·0·7 所有光纤链路测试结果应有记录，记录在管理系统中并纳入文档管理。

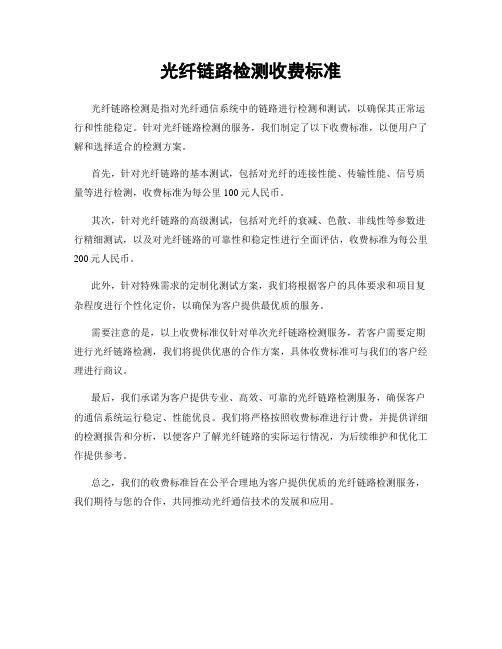

光纤链路检测收费标准
光纤链路检测是指对光纤通信系统中的链路进行检测和测试，以确保其正常运行和性能稳定。
针对光纤链路检测的服务，我们制定了以下收费标准，以便用户了解和选择适合的检测方案。
首先，针对光纤链路的基本测试，包括对光纤的连接性能、传输性能、信号质量等进行检测，收费标准为每公里100元人民币。
其次，针对光纤链路的高级测试，包括对光纤的衰减、色散、非线性等参数进行精细测试，以及对光纤链路的可靠性和稳定性进行全面评估，收费标准为每公里200元人民币。
此外，针对特殊需求的定制化测试方案，我们将根据客户的具体要求和项目复杂程度进行个性化定价，以确保为客户提供最优质的服务。
需要注意的是，以上收费标准仅针对单次光纤链路检测服务，若客户需要定期进行光纤链路检测，我们将提供优惠的合作方案，具体收费标准可与我们的客户经理进行商议。
最后，我们承诺为客户提供专业、高效、可靠的光纤链路检测服务，确保客户的通信系统运行稳定、性能优良。
我们将严格按照收费标准进行计费，并提供详细的检测报告和分析，以便客户了解光纤链路的实际运行情况，为后续维护和优化工作提供参考。
总之，我们的收费标准旨在公平合理地为客户提供优质的光纤链路检测服务，我们期待与您的合作，共同推动光纤通信技术的发展和应用。
光纤链路检测报告1. 背景介绍光纤链路是现代通信网络中非常重要的组成部分，它负责传输大量的数据和信息。
然而，由于各种原因，光纤链路可能会出现故障或损坏，从而影响通信质量和数据传输速度。
因此，对光纤链路进行定期的检测和维护是必要的。
2. 目的本文旨在介绍一种用于光纤链路检测的有效方法，以提供准确的检测结果和快速的故障定位，从而保证通信网络的稳定性和可靠性。
3. 检测步骤步骤一：准备工作在进行光纤链路检测之前，需要确保所有相关设备和工具都处于正常工作状态，并且具备以下工具和材料： - 光纤光源：用于产生光信号。
- 光纤光功率计：用于测量光信号的强度。
- OTDR（Optical Time Domain Reflectometer）：用于测量光纤链路的损耗和反射情况。
- 光纤清洁棒和清洁剂：用于清洁光纤连接器和接头。
- 光纤跳线和连接器：用于连接设备和光纤链路。
步骤二：检查光纤连接检查光纤链路的连接情况是第一步，可以确保连接器和接头之间没有松动或损坏。
使用光纤清洁棒和清洁剂清洁连接器和接头，以确保光信号传输的质量。
步骤三：光纤链路测试使用光纤光源和光纤光功率计进行光纤链路的测试。
将光纤光源连接到链路的一端，然后将光纤光功率计连接到链路的另一端，以测量光信号的强度和损耗。
通过比较测量结果与标准值，可以确定光纤链路是否正常。
步骤四：OTDR测试如果在上一步骤中发现光纤链路存在异常或故障，可以使用OTDR来进一步检测和定位问题。
OTDR可以发送脉冲光信号，并测量反射和散射信号的强度和时间。
通过分析这些信号，可以确定故障点的位置和类型，如光纤的断裂、弯曲或损坏等。
步骤五：故障定位和修复根据OTDR测试的结果，可以确定光纤链路故障的具体位置。
一旦确定了故障点，可以采取相应的措施进行修复，例如更换损坏的光纤、调整光缆的弯曲角度或修复连接器等。
4. 结论光纤链路的检测对于通信网络的正常运行至关重要。
通过按照上述步骤进行光纤链路的检测和维护，可以提高通信网络的稳定性和可靠性，确保数据传输的质量和速度。
中国光纤测试标准一、引言随着光纤通信技术的快速发展，光纤测试标准已成为确保光纤通信系统性能和质量的重要依据。
本文将介绍中国光纤测试标准中的几个重要方面，包括光纤衰减检测、光纤连通性检测、光纤污染检测以及光纤故障定位检测。
二、光纤衰减检测光纤衰减是衡量光纤通信系统性能的重要指标之一。
中国光纤测试标准对光纤衰减的测试方法进行了详细规定。
主要测试方法包括插入法、剪断法、背向散射法等。
这些方法分别适用于不同的情况和需求。
在测试过程中，需要对测试设备进行校准，以确保测试结果的准确性和可靠性。
三、光纤连通性检测光纤连通性检测是验证光纤通信链路连接是否正常的关键步骤。
中国光纤测试标准规定了对光纤连通性进行测试的方法。
一种常用的方法是使用光源和光功率计来检测光纤链路的连通性。
首先，将光源连接到光纤的一端，然后将光功率计连接到光纤的另一端。
如果链路连通，则可以在光功率计上看到光信号。
如果链路不连通，则光功率计将显示零或非常低的读数。
四、光纤污染检测光纤污染会对光纤通信系统的性能产生严重影响。
中国光纤测试标准规定了对光纤进行污染检测的方法。
一种常用的方法是使用可视显微镜来观察光纤的表面。
如果光纤表面存在污染，则可以在显微镜下看到杂质或不规则的斑点。
此外，还可以使用一些专门的测试仪器来检测光纤表面的污染程度。
五、光纤故障定位检测在光纤通信系统中，当发生故障时，快速准确地定位故障位置至关重要。
中国光纤测试标准规定了一些用于故障定位的测试方法。
其中一种是时域反射仪（TDR）法，该方法利用在光纤中反射回来的信号来确定故障位置。
通过向光纤发送脉冲信号并测量返回的信号时间，可以计算出故障位置的距离。
另一种常用方法是光时域反射仪（OTDR）法，它利用光的背向散射来检测故障。
通过测量背向散射光的强度和时间，可以确定故障的位置和类型。
六、总结中国光纤测试标准为确保光纤通信系统的性能和质量提供了重要的指导和依据。
通过对光纤衰减、连通性、污染以及故障定位的检测，可以全面评估和提升光纤通信系统的性能。
光纤测试参数光纤测试是一种用于评估光纤链路性能的测量过程。
它可以帮助识别和诊断故障，确保光纤链路正常运行。
光纤测试通常包括以下几个步骤：1. 光纤端面检查：检查光纤端面是否有划痕、污渍等缺陷，确保光纤端面清洁无损。
2. 光功率测量：测量光纤链路中光信号的功率，以评估光纤链路的损耗和衰减。
3. 光回损测量：测量光纤链路中反射光信号的功率，以评估光纤链路的回波损耗。
4. 光时域反射（OTDR）测量：使用OTDR仪器测量光纤链路中光脉冲的传播时间和幅度，以评估光纤链路的长度、损耗、故障点等信息。
5. 光谱分析（OSA）测量：使用OSA仪器测量光纤链路中光信号的光谱，以评估光纤链路的色散和非线性等信息。
光纤测试参数是指在光纤测试过程中需要测量的各种指标，包括：光功率：光纤链路中光信号的功率，单位为毫瓦（mW）或分贝毫瓦（dBm）。
光回损：光纤链路中反射光信号的功率，单位为分贝（dB）。
光损耗：光纤链路中光信号在传输过程中损失的功率，单位为分贝（dB）。
光纤长度：光纤链路的物理长度，单位为米（m）或公里（km）。
光纤衰减：光纤链路中光信号在传输过程中每单位长度损失的功率，单位为分贝每公里（dB/km）。
光纤色散：光纤链路中光信号在传输过程中由于光纤材料的不同折射率而引起的脉冲展宽现象，单位为皮秒每公里（ps/km）。
光纤非线性：光纤链路中光信号在传输过程中由于光纤材料的非线性特性而引起的各种非线性效应，如四波混频、参量放大等。
光纤测试参数可以帮助评估光纤链路的性能和质量，确保光纤链路正常运行。
光纤测试通常由专业人员使用专门的仪器设备进行，以确保测试结果的准确性和可靠性。
光纤布线系统安装完成之后需要对链路传输特性进行测试，其中最主要的几个测试项目是链路的衰减特性、连接器的插入损耗、回波损耗等。
一、组网：
用户采用4台S5500作为接入交换机、1台S5500作为核心交换机组网，4台接入交换机分别在三个仓库以及门卫处与核心机房都是通过2根八芯单模光纤走地井连接，在这5个机房再通过跳纤来连接到交换上。
用户要求实现内网的用户主机访问公共服务器资源，并实现全网互通。
二、问题描述：
PC现无法访问server服务器，进一步发现S5500光纤端口灯不亮，端口信息显示down状态。
在核心交换机端通过自环测试发现该端口以及光模块正常，接入交换机端也同样测试发现正常。
监控网络正常使用，再将网络接口转接到监控主干链路上，发现网络同样无法正常使用。
三、过程分析：
想要恢复链路，首先要排查出故障点，根据故障点情况结合实际恢复链路通畅。
在这里主要分析光纤通路，光信号从接入交换机光口出来通过跳线，转接到主干光纤，然后再通过核心跳线转接到核心交换上。
由于该链路不通，首先要排除两端接口以及光模块问题，这里使用自环检测(如果是超远距离传输光纤线缆需要接光衰然后在自环，防止
烧坏光模块)。
当检测完成发现无问题，再测试接入端的光纤跳纤：如果是多模光纤可以将一端接到多模光纤模块的tx口，检测对端是否有光；单模光纤如果没有光功率计可以使用光电笔检测(该方法只能检测出中间无断路，并不能检测出线路光衰较大的情况)。
最后再检测主线路部分，检测方式同跳线一样。
四、解决方法：
从上述的分析可以看出，只要保证了光信号一出一收两条路径都能正常就可以解决用户无法访问服务器的问题。
为了保证光路正常通路，最好的解决方法就是，通过使用光功率计来检测对端发射光在本端的光功率是否在光口可接受范围内。
由于用户组网使用了一些监控设备来接入该主干光缆，并且该光路现正常使用，通过将网络光纤转接到该监控主干光缆，发现网络光路仍然不通；并且两端端口自环检测正常。
由此可以判断出主要问题在两端的跳纤上。
五、说明及注意事项：
1、光纤的连接需要注意以下几点：(1)光纤接口有没有插紧完全对接上；(2)光纤接口端面是否受灰尘等污染；(3)光纤中间是否存在物理损坏，部分损伤或者断开；(4)光纤弯曲是否半径小于8cm。
光纤网络的测试测量设备
1、光纤识别器
它是一个很灵敏的光电探测器。
当你将一根光纤弯曲时，有些光会从纤芯中辐射出来。
这些光就会被光纤识别器检测到，技术人员根据这
些光可以将多芯光纤或是接插板中的单根光纤从其他光纤中标识出来。
光纤识别器可以在不影响传输的情况下检测光的状态及方向。
为了使这项工作更为简单，通常会在发送端将测试信号调制成270Hz、1000Hz或2000Hz并注入特定的光纤中。
大多数的光纤识别器用于工作波长为1310nm或1550nm的单模光纤光纤，最好的光纤识别器是可以利用宏弯技术在线地识别光纤和测试光纤中的传输方向和功率。
2、故障定位器(故障跟踪器)
此设备基于激光二极管可见光(红光)源，当光注入光纤时，若出现光纤断裂、连接器故障、弯曲过度、熔接质量差等类似的故障时，通过发射到光纤的光就可以对光纤的故障进行可视定位。
可视故障定位器以连续波(CW)或脉冲的模式发射。
典型的频率为1Hz或2Hz，但也可工作在kHz的范围。
通常的输出功率为0dBm(1Mw)或更少，工作距离为2到5km，并支持所有的通用连接器。
3、光损耗测试设备(又称光万用表或光功率计)
为了测量一条光纤链路的损耗，需要在一端发射校准过的稳定光，并在接收端读出输出功率。
这两种设备就构成了光损耗测试仪。
将光源和功率计合成一套仪器时，常称作光损耗测试仪(也有人称作光万用表)。
当我们测量一条链路的损耗时，需要有一个人在发送端操作测试光源而另一个人在接收端用光功率计进行测量，这样也只能得出一个方向上的损耗值。
简而言之，要完成一项光损耗的测量工作，一个校准了的光源和一个标准的光功率计是不可缺少的。
本文由北京电信通整理发表。
