光纤测试方案

光纤光缆测试方案
1. 引言
本文档旨在提供一份光纤光缆测试方案，以确保光纤光缆的正常运行和性能。

2. 测试目标
- 确定光纤光缆的传输性能是否符合标准要求。

- 检测光缆的连接质量和传输损耗。

- 验证光缆的工作距离是否符合设计规格。

- 检查光缆是否存在任何损坏或故障。

3. 测试工具和设备
- OTDR（光域分析仪）：用于测量光纤光缆的传输损耗、衰减和反射损耗。

- 光功率计：用于测量光缆的光功率水平。

- 光源：用于提供光信号以进行测量。

- FiberScope（光纤检测仪）：用于检查光纤连接端面的质量。

- 清洁工具：用于清洁光纤连接器和连接端面。

4. 测试步骤
1. 清洁光纤连接器和连接端面，确保光纤连接质量良好。

2. 使用OTDR测量光纤光缆的传输损耗和衰减。

3. 使用光功率计测量光缆的光功率水平，并与标准要求进行比较。

4. 使用FiberScope检查光纤连接端面的质量，确保无污染和损坏。

5. 使用OTDR测量光纤光缆的反射损耗，确保无异常反射。

6. 验证光缆的工作距离是否符合设计规格。

5. 结论
通过进行上述测试步骤，我们可以确认光纤光缆的质量和性能是否符合标准要求。

如发现任何问题或异常，应及时进行故障排除和维修。

请注意，本测试方案仅供参考，具体的测试步骤和参数应根据实际情况进行调整和确认。

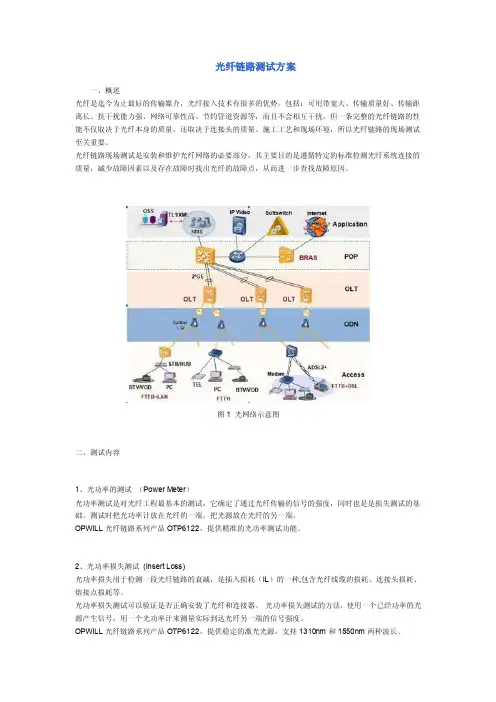

光纤链路测试方案一、概述光纤是迄今为止最好的传输媒介，光纤接入技术有很多的优势，包括：可用带宽大、传输质量好、传输距离长、抗干扰能力强、网络可靠性高、节约管道资源等，而且不会相互干扰。

但一条完整的光纤链路的性能不仅取决于光纤本身的质量，还取决于连接头的质量、施工工艺和现场环境，所以光纤链路的现场测试至关重要。

光纤链路现场测试是安装和维护光纤网络的必要部分，其主要目的是遵循特定的标准检测光纤系统连接的质量，减少故障因素以及存在故障时找出光纤的故障点，从而进一步查找故障原因。

图1 光网络示意图二、测试内容1、光功率的测试（Power Meter）光功率测试是对光纤工程最基本的测试，它确定了通过光纤传输的信号的强度，同时也是是损失测试的基础。

测试时把光功率计放在光纤的一端，把光源放在光纤的另一端。

OPWILL光纤链路系列产品OTP6122，提供精准的光功率测试功能。

2、光功率损失测试(Insert Loss)光功率损失用于检测一段光纤链路的衰减，是插入损耗（IL）的一种,包含光纤线缆的损耗、连接头损耗、熔接点损耗等。

光功率损失测试可以验证是否正确安装了光纤和连接器。

光功率损失测试的方法，使用一个已经功率的光源产生信号，用一个光功率计来测量实际到达光纤另一端的信号强度。

OPWILL光纤链路系列产品OTP6122，提供稳定的激光光源，支持1310nm和1550nm两种波长。

在实际光缆工程中，光功率损耗测试（IL），往往需要进行双向测试，需要在光缆两端同时即充当光源，又充当光功率计。

图2 双向损耗测试OTP6122支持在光源和光功率测试的两端，通过被测光缆，进行测试配置和数据的交互通信，以实现在单端就可以直接获得损耗测试结果。

图3 单端集成化损耗测试3、光纤可见光故障定位(VFL)VFL原理，采用650nm激光器可视红光源作为发光器件,用于单模或者多模短距离光纤故障点的测量，可以识别光纤断点，宏弯曲，实现端到端光纤识别。

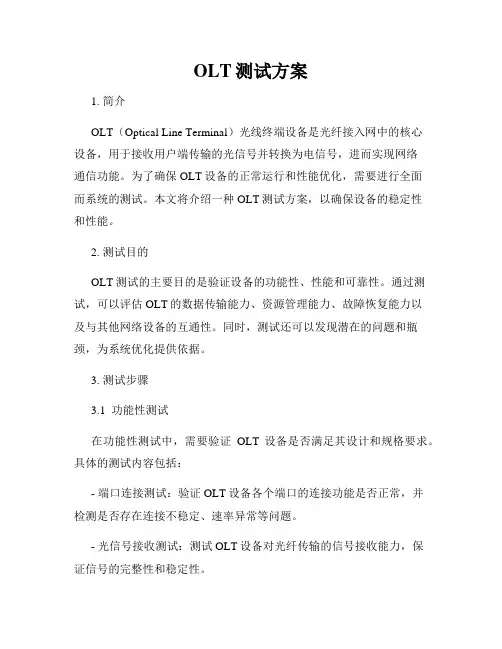

OLT测试方案1. 简介OLT（Optical Line Terminal）光线终端设备是光纤接入网中的核心设备，用于接收用户端传输的光信号并转换为电信号，进而实现网络通信功能。

为了确保OLT设备的正常运行和性能优化，需要进行全面而系统的测试。

本文将介绍一种OLT测试方案，以确保设备的稳定性和性能。

2. 测试目的OLT测试的主要目的是验证设备的功能性、性能和可靠性。

通过测试，可以评估OLT的数据传输能力、资源管理能力、故障恢复能力以及与其他网络设备的互通性。

同时，测试还可以发现潜在的问题和瓶颈，为系统优化提供依据。

3. 测试步骤3.1 功能性测试在功能性测试中，需要验证OLT设备是否满足其设计和规格要求。

具体的测试内容包括：- 端口连接测试：验证OLT设备各个端口的连接功能是否正常，并检测是否存在连接不稳定、速率异常等问题。

- 光信号接收测试：测试OLT设备对光纤传输的信号接收能力，保证信号的完整性和稳定性。

- 数据传输测试：验证OLT设备的数据传输能力，包括吞吐量、延迟和丢包率等指标。

3.2 性能测试性能测试用于评估OLT设备在正常工作状态下的性能水平。

主要测试指标包括：- 端口带宽测试：测试OLT设备的各个端口的带宽容量，确保能够满足用户的需求。

- 网络负载测试：通过模拟大量用户数据流量，测试OLT设备在负载情况下的性能表现，包括处理能力和传输速度等。

- 故障恢复测试：测试OLT设备在故障发生时的恢复能力，包括链路故障、光信号丢失等情况下的故障自愈能力。

3.3 兼容性测试兼容性测试用于验证OLT设备与其他网络设备的互通性。

具体测试内容包括：- 协议兼容性测试：测试OLT设备是否支持常用的网络协议，如Ethernet、IP、VLAN等。

- 网络集成测试：测试OLT设备在与其他网络设备（如交换机、路由器）连接时的互通性和交互性，确保网络的正常运行。

4. 测试工具为了实施OLT测试方案，需要使用一些专业的测试工具。

北京瑞斯康达科技发展有限公司RC系列光纤收发器设备测试方案建议书日期:2005年 4 月 26日北京瑞斯康达科技发展有限公司RC系列光纤收发器测试报告此测试报告是关于10/100M自适应收发器的性能、功能测试以及对网管软件平台的功能。

其中RC513/514-FE-XX具有N*32kbps带宽可控，支持远端网管功能单纤收发器。

测试分四部分。

一、常规性能测试二、收发器与交换机、路由器配合实现交换机、路由器链路备份功能三、带宽限制与FTP测试四、结合网管功能的测试一、常规性能测试1、测试内容及目的本测试方案的主要目的是测试10/100M自适应以太网光纤收发器的稳定性、灵活性及恶劣环境下的传输能力。

◆稳定性测试：在标准传输环境及恶劣传输环境下系统运行的稳定性。

实现方式是在系统测试时，100Base-T 的RJ-45接口使用60米~100米长的标准五类双绞线，100Base-FX的光接口在光路上模拟15dB~20dB的衰减，在此环境下测试系统运行效果。

◆灵活性测试：测试系统对各种不同应用环境及不同网络设备联接的互联能力。

实现方式是测试时将网络设备的端口模拟成100Mbps全双工、自适应等各种模式，在此环境下测试系统的运行效果。

◆传输能力：测试系统的有效传输能力。

实现方式是在光纤收发器两端设备上模拟80％的双向数据流量，在此负载下测试系统的丢包率。

2、测试环境测试设备连接图：3、测试过程固定流程：♦PC机A：向B最大限度发出数量流量。

使用Sinffer/Netxray中的Packets generate 工具，数据流间隔0ms，数据包大小1500Byte，连续发送。

从仪表盘上统计每秒钟综合数据流量。

♦PC机B：向A最大限度发出数量流量。

使用Sinffer/Netxray中的Packets generate 工具，数据流间隔0ms，数据包大小1500Byte，连续发送。

从仪表盘上统计每秒钟综合数据流量。

♦PC机A：进入DOS环境，ping B的IP地址，64K字节，500次，统计丢包率。

光缆测试方案1. 引言光缆是信息传输的重要基础设施，它承载着大量的数据传输任务。

为确保光缆的质量和可靠性，进行光缆测试是至关重要的。

本文将介绍一种常用的光缆测试方案，包括测试方法和测试步骤。

2. 光缆测试方法光缆测试可以通过多种方法进行，其中常用的方法有光时域反射法（OTDR）和光功率测试法。

以下将对这两种方法进行详细介绍。

2.1 光时域反射法（OTDR）光时域反射法是一种通过发送一束脉冲光信号并监测其返回的反射信号来判断光缆质量的方法。

它能够检测光缆中的衰减、损耗、连接器质量等参数。

下面是光时域反射法的测试步骤：1.连接光纤连接线和OTDR设备，并设置设备参数。

2.设置测试的起始点和终止点，并确保测试的是同一条光缆。

3.发送脉冲光信号，记录反射信号的强度和时间。

4.分析反射信号，查看衰减、损耗和连接器质量等参数。

5.根据测试结果判断光缆的质量和故障位置。

2.2 光功率测试法光功率测试法是一种通过测量光缆上的光功率来判断光缆质量的方法。

它适用于衡量光缆的传输性能和指示光纤连接器的质量。

以下是光功率测试法的测试步骤：1.确定测试起始点和终止点，并连接光纤连接线和光功率计。

2.设置光功率计的参数，并进行校准。

3.依次测量不同点的光功率，记录每个测量点的数值。

4.分析光功率测试结果，查看光强度是否达到标准要求，排除异常情况。

3. 光缆测试步骤根据以上介绍的光缆测试方法，以下是一般的光缆测试步骤：1.准备测试设备和工具，包括OTDR设备、光功率计、纤维连接线等。

2.确定测试的起始点和终止点，根据需要选择使用光时域反射法还是光功率测试法。

3.连接测试设备和光缆，确保连接的可靠性。

4.设置测试设备的参数，并校准光功率计。

5.进行相应的测试，记录测试结果。

6.分析测试结果，查看光缆的质量和故障位置。

7.根据测试结果采取相应的措施，修复故障或提高光缆质量。

4. 注意事项在进行光缆测试时，应注意以下事项：•检查测试设备和工具的状态，确保其正常工作。

光纤测试方案在现代通信领域中，光纤技术已经成为了网络连接的主要手段之一。

为了确保光纤网络的稳定性和高效性，需要进行光纤测试。

本文将介绍一种光纤测试方案，以保证光纤网络的质量和性能。

一、光纤测试的背景光纤是一种利用光的传输介质，具有高带宽、低延迟和较低的信号损耗等诸多优点。

然而，由于安装和使用不当、损耗等因素的影响，光纤网络的性能可能会受到影响。

因此，进行光纤测试是必不可少的。

二、光纤测试的目的光纤测试的目的在于检测光信号在光纤中的传输质量和性能，以确保光纤网络的正常运行。

通过测试，可以获取以下信息：1.光纤的传输损耗：用于评估光信号在传输过程中的损失程度，以确定网络中是否存在光信号丢失的问题。

2.光纤的反射损耗：用于评估光信号在光纤连接部分的反射情况，以确定光纤连接的质量。

3.光纤的衰减情况：用于评估光信号在光纤中的衰减程度，以确定是否需要增加信号放大器来增强信号。

4.光纤的带宽：用于评估光纤的传输能力，以确定光纤网络的最大传输速率。

三、1.选择合适的测试仪器：根据实际需求和预算，选择适合的光纤测试仪器。

常用的测试仪器包括OTDR（光时域反射仪）、光波长计、光功率计等。

2.准备测试环境：在进行光纤测试前，确保测试环境符合要求。

避免光纤连接部分存在灰尘、污垢等影响测试结果的因素。

3.进行光纤测试：根据需要，选择不同的测试方法和仪器进行光纤测试。

可以通过OTDR来检测光纤的传输损耗和衰减情况，通过光波长计来测量反射损耗和带宽。

4.分析测试结果：根据测试结果，分析光纤网络存在的问题，并采取相应的措施进行修复或优化。

例如，发现存在反射损耗过大的情况，可以重新清洁和连接光纤。

5.定期维护和测试：光纤网络在长期使用过程中可能会出现各种问题，因此需要进行定期的维护和测试，以保证网络的稳定性和可靠性。

四、光纤测试的意义1.确保网络质量：通过光纤测试，可以及时发现并解决网络中的问题，保证光纤网络的稳定性和高效性。

光纤测试方案摘要：随着光纤技术的广泛应用，光纤测试变得越来越重要。

本文介绍了光纤测试的必要性，并提出了一种光纤测试方案。

该方案涵盖了常见的光纤测试项目，如光纤距离测量、光功率测量、损耗测试和衰减均衡测试。

同时，本文还介绍了一些光纤测试仪器的常见使用方法和技巧，以及一些常见的光纤测试问题和解决方案。

1. 引言光纤作为一种高速、大带宽的传输介质，已经广泛应用于通信、数据中心和广播电视等领域。

为确保光纤系统的正常运行，光纤测试成为至关重要的环节。

光纤测试不仅能够检测光纤的质量和性能，还能够辅助故障排除、网络优化和技术改进。

2. 光纤测试方案2.1 光纤距离测量光纤距离测量是光纤测试中最基本的一项。

常用的方法是利用时间域反射法（OTDR）测量光纤长度和光纤连接器的损耗。

OTDR是一种通过发送脉冲光信号，并根据反射和散射光的返回时间计算出光纤长度的仪器。

通过OTDR测量，我们不仅可以得到光纤的长度，还能够检测到光纤中的故障点。

2.2 光功率测量光功率测量是另一个重要的光纤测试项目。

它用于测量光纤系统中光信号的功率水平。

光功率的正确衡量对于确保光纤通信的正常运行至关重要。

光功率测量常用的仪器是光功率计。

使用光功率计时，需要注意选择正确的测试波长和功率范围，确保测试结果的准确性。

2.3 损耗测试在光纤传输过程中，会发生一定的光信号损耗。

损耗测试用于衡量光信号在光纤传输过程中的衰减程度。

常用的方法是通过发送特定功率的光信号，然后使用光功率计测量接收端的光功率。

通过比较发射端和接收端的光功率，我们可以计算出光纤的损耗。

损耗测试可以用来评估光纤连接器的质量，检测光纤的断点和遮蔽情况，以及优化光纤系统的性能。

2.4 衰减均衡测试光纤传输过程中的不平衡现象会导致光信号的失真和劣化。

衰减均衡测试用于评估光纤传输系统中的衰减均衡性能。

常用的方法是在光纤连接器上安装衰减均衡器，然后使用光功率计测量发射端和接收端的光功率。

通过比较两端的光功率，我们可以评估衰减均衡器的效果，并对系统进行调整和改进。

光纤测试参数光纤测试是一种用于评估光纤链路性能的测量过程。

它可以帮助识别和诊断故障，确保光纤链路正常运行。

光纤测试通常包括以下几个步骤：1. 光纤端面检查：检查光纤端面是否有划痕、污渍等缺陷，确保光纤端面清洁无损。

2. 光功率测量：测量光纤链路中光信号的功率，以评估光纤链路的损耗和衰减。

3. 光回损测量：测量光纤链路中反射光信号的功率，以评估光纤链路的回波损耗。

4. 光时域反射（OTDR）测量：使用OTDR仪器测量光纤链路中光脉冲的传播时间和幅度，以评估光纤链路的长度、损耗、故障点等信息。

5. 光谱分析（OSA）测量：使用OSA仪器测量光纤链路中光信号的光谱，以评估光纤链路的色散和非线性等信息。

光纤测试参数是指在光纤测试过程中需要测量的各种指标，包括：光功率：光纤链路中光信号的功率，单位为毫瓦（mW）或分贝毫瓦（dBm）。

光回损：光纤链路中反射光信号的功率，单位为分贝（dB）。

光损耗：光纤链路中光信号在传输过程中损失的功率，单位为分贝（dB）。

光纤长度：光纤链路的物理长度，单位为米（m）或公里（km）。

光纤衰减：光纤链路中光信号在传输过程中每单位长度损失的功率，单位为分贝每公里（dB/km）。

光纤色散：光纤链路中光信号在传输过程中由于光纤材料的不同折射率而引起的脉冲展宽现象，单位为皮秒每公里（ps/km）。

光纤非线性：光纤链路中光信号在传输过程中由于光纤材料的非线性特性而引起的各种非线性效应，如四波混频、参量放大等。

光纤测试参数可以帮助评估光纤链路的性能和质量，确保光纤链路正常运行。

光纤测试通常由专业人员使用专门的仪器设备进行，以确保测试结果的准确性和可靠性。

GPON设备测试方案GPON（Gigabit Passive Optical Network）是一种基于光纤传输的接入技术，它通过条件反射自发射（WDM-PON）技术实现了光纤宽带接入。

GPON网络具有高带宽、长传输距离、灵活的拓扑结构和低成本等特点，已成为目前主流的光纤宽带接入技术之一为了确保GPON设备的正常运行和提供高质量的服务，需要对其进行全面测试。

以下是一份GPON设备测试方案，包括设备测试目的、测试内容、测试方法和测试环境等。

一、测试目的1.验证GPON设备的硬件和软件功能是否符合规格书中的要求。

2.确保GPON设备在各种网络场景下的稳定性和可靠性。

3.评估GPON设备的性能，包括带宽、时延、丢包率等指标。

4.保证GPON设备与其他设备的互操作性，如交换机、路由器等。

二、测试内容1.硬件功能测试（1）端口功能测试：验证所有端口的连接、状态、速率等是否正常。

（2）光模块功能测试：测试光模块的功率、发送和接收敏感度等参数是否符合要求。

（3）硬件接口测试：验证各种接口的功能、带宽等是否符合规格书中的要求。

2.软件功能测试（1）设备配置测试：验证设备的配置是否正确，包括网络参数、VLAN配置、QoS配置等。

（2）设备管理测试：测试设备的管理功能，如远程管理、日志记录等是否正常。

（3）设备安全性测试：验证设备的安全特性，如访问控制、用户认证、数据加密等是否有效。

3.网络性能测试（1）带宽测试：测试GPON设备在不同负载下的带宽性能。

（2）时延测试：测量数据在GPON网络中的传输时延。

（3）丢包率测试：测试GPON设备在高负载情况下的丢包率。

4.互操作性测试（1）与交换机的互操作性测试：测试GPON设备与不同品牌的交换机之间的互操作性。

（2）与路由器的互操作性测试：测试GPON设备与不同品牌的路由器之间的互操作性。

三、测试方法1.硬件功能测试可以通过实际连接设备进行测试，使用测试仪器对连接的端口、光模块、接口等进行测试。

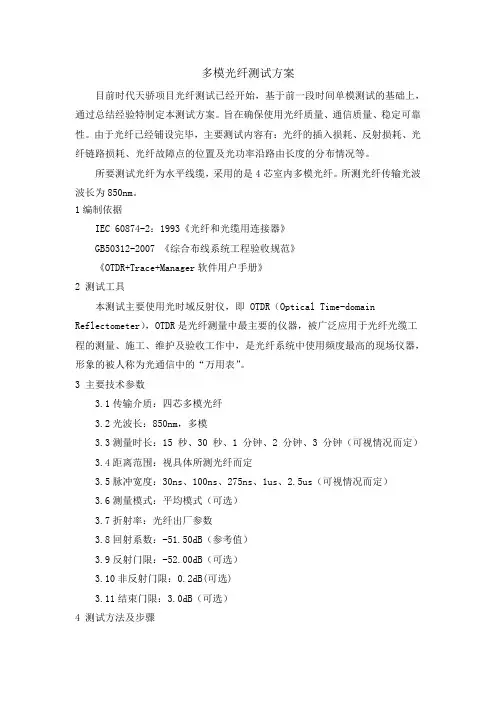

多模光纤测试方案目前时代天骄项目光纤测试已经开始，基于前一段时间单模测试的基础上，通过总结经验特制定本测试方案。

旨在确保使用光纤质量、通信质量、稳定可靠性。

由于光纤已经铺设完毕，主要测试内容有：光纤的插入损耗、反射损耗、光纤链路损耗、光纤故障点的位置及光功率沿路由长度的分布情况等。

所要测试光纤为水平线缆，采用的是4芯室内多模光纤。

所测光纤传输光波波长为850nm。

1编制依据IEC 60874-2：1993《光纤和光缆用连接器》GB50312-2007 《综合布线系统工程验收规范》《OTDR+Trace+Manager软件用户手册》2 测试工具本测试主要使用光时域反射仪，即 OTDR（Optical Time-domain Reflectometer），OTDR是光纤测量中最主要的仪器，被广泛应用于光纤光缆工程的测量、施工、维护及验收工作中，是光纤系统中使用频度最高的现场仪器，形象的被人称为光通信中的“万用表”。

3 主要技术参数3.1传输介质：四芯多模光纤3.2光波长：850nm，多模3.3测量时长：15 秒、30 秒、1 分钟、2 分钟、3 分钟（可视情况而定）3.4距离范围：视具体所测光纤而定3.5脉冲宽度：30ns、100ns、275ns、1us、2.5us（可视情况而定）3.6测量模式：平均模式（可选）3.7折射率：光纤出厂参数3.8回射系数：-51.50dB（参考值）3.9反射门限：-52.00dB（可选）3.10非反射门限：0.2dB(可选)3.11结束门限：3.0dB（可选）4 测试方法及步骤4.1 测试准备将光纤连接到 OTDR-S20A/PLUS 的光输出接口上，不需要任何工具。

a清洁连接器；b清洁光纤接头，并检查光纤接头是否为FC/PC 接头；c将光纤连接到仪器上。

4.2 参数设置准备好OTDR，首先初始化设备，将波长设定为850nm。

脉宽设置，脉宽越长，动态测量范围越大，测量距离更长，但在OTDR曲线波形中产生盲区更大；短脉冲注入光平低，但可减小盲区，该方案涉及测试距离较短，所以脉宽设为30nm即可。
