Windows Server 2008 R2的故障转移群集

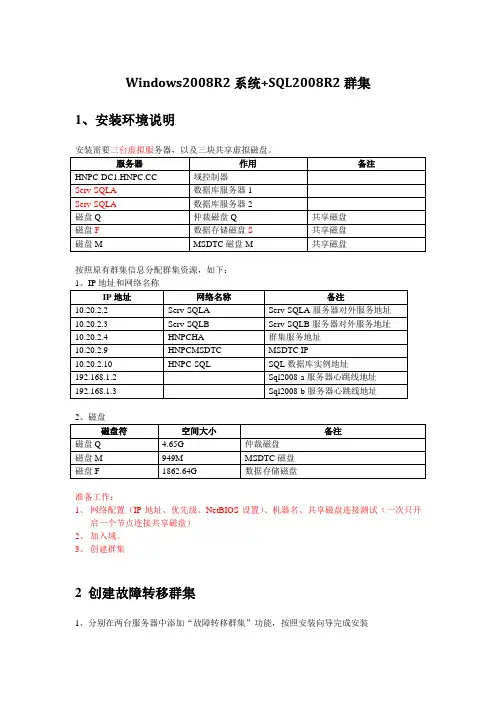

Windows2008R2系统+SQL2008R2群集1、安装环境说明按照原有群集信息分配群集资源，如下：准备工作：1、网络配置（IP地址、优先级、NetBIOS设置）、机器名、共享磁盘连接测试（一次只开启一个节点连接共享磁盘）2、加入域。

3、创建群集2 创建故障转移群集1、分别在两台服务器中添加“故障转移群集”功能，按照安装向导完成安装2、验证故障转移群集打开“故障转移群集管理”，选择“验证配置”在“请选择服务器或群集”中，分别输入Serv-SQLA和Serv-SQLB，点击“添加”，“下一步”，之后，按照验证配置向导完成验证，验证完成后会出现验证报告，可根据验证报告检查出现的问题。

注意：1、要求所有的测试都通过，如果哪个测试没有通过，一定要找出原因，修改好后重新验证，直到所有验证通过，才能进行下一步。

2、在加入到节点的服务器的心跳网卡的NetBIOS设置为禁用。

3、创建群集第一步，在“故障转移集群管理”中，选择“创建一个群集”第二步，按照创建群集向导，选择服务器Serv-SQLA和Serv-SQLB（跟验证时一样）。

第三步，在“用于管理群集的访问点钟”输入集群名称“HNPCHA”，并且配置一个相应IP 地址“10.20.2.4”。

第四步，配置向导开始配置群集，等待群集配置完成，确认创建群集完成。

可以点击“查看报告””来看集群创建的结果。

4、群集测试Cluster安装成功后，可以测试一下群集是否可以工作：可以到域控服务器上查看AD中，多了个叫HNPCHA的机器，这是群集对外的机器名。

在DNS服务器上，多了一条A记录，可以看到HNPCHA的IP为刚才配置的虚拟IP。

用其它机器Ping HNPCHA或者虚拟IP可以ping通。

3、安装和配置MSDTC群集在安装MSDTC群集前，必须在两台服务器中安装配置相应的服务器角色“应用程序服务器”。

1、安装MSDTC所需要的服务器角色第一步，在角色管理中，添加角色“应用程序服务器”选择“添加必需的功能”，点击“下一步”第二步，在“角色服务”中，选择“传入远程事务处理”和“传出远程事务处理”按照向导，完成角色的添加。

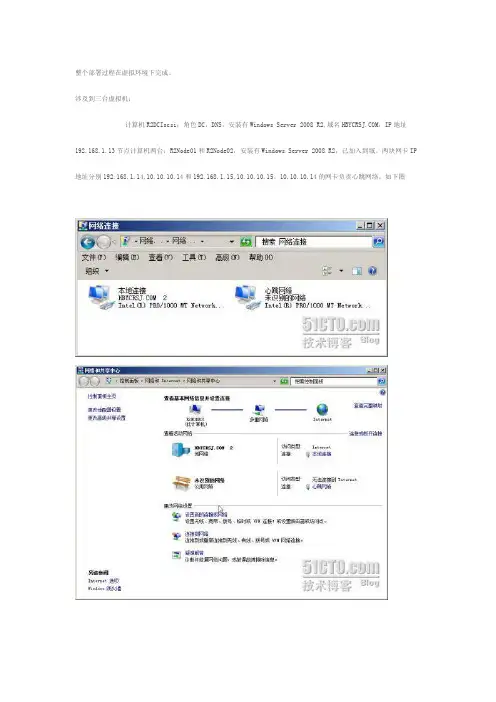

整个部署过程在虚拟环境下完成。

涉及到三台虚拟机：计算机R2DCIscsi：角色DC，DNS，安装有Windows Server 2008 R2,域名，IP地址192.168.1.13节点计算机两台：R2Node01和R2Node02，安装有Windows Server 2008 R2，已加入到域。

两块网卡IP 地址分别192.168.1.14,10.10.10.14和192.168.1.15,10.10.10.15。

10.10.10.14的网卡负责心跳网络。

如下图部署过程：Windows Server 2008 R2故障转移群集的安装一、在计算机R2Iscsi安装StarWind iSCSI Target。

过程略.启动StarWind，如下列截图进行操作建立三个用于群集的目标Qdisk:512M;MSDTCdisk:512M;SQLdisk:1024M操作过程如下图初始用户名和密码均为test;二、在计算机R2Iscsi为3260端口建立入则规则。

客户端通过服务器的3260端口和StarWind iSCSI Target相连。

三、先后在两台节点计算机R2Node01和R2Node02上运行ISCSI发起程序，连接到目标。

为了实验的方便，此时只连接用于仲裁的目标QDISK。

等安装好Windows Server 2008 R2故障转移群集后，再连接另外的两个目标不。

四、打开磁盘管理器，对刚才连接发现的磁盘设备进行管理。

五、在两台节点计算机均安装好故障转移群集功能（过程略）六、安装设置故障转移群集（确保两台节点计算机同时开机）1、验证配置2、创建群集3、查看部署结果到此Windows Server 2008 R2故障转移群集已部署成功。

下一步将部署SQL Server 2008故障转移群集。

一、准备工作: 注：此实验可在VMWare WorkStation中完成！（一）服务器相关参数：1. DC ServerOS: Windwos Server 2008 R2 AD Name: Hostname: MailIP: 192.168.1.226/24 dg: 192.168.1.1DNS: 192.168.1.226 DNS: 202.96.209.1332. Node FileServerOS: Windwos Server 2008 R2 AD Name: Hostname:FileSVR Heartbeat: 10.0.0.1/8IP: 192.168.1.224/24 dg: 192.168.1.1DNS: 192.168.1.226 DNS: 202.96.209.1333. Node SQLServerOS: Windwos Server 2008 R2 AD Name: Hostname: SQLSVR Heartbeat: 10.0.0.2/8IP: 192.168.1.225/24 dg: 192.168.1.1DNS: 192.168.1.226 DNS: 202.96.209.1334. Cluster Node ServerIP: 192.168.1.203/24 Hostname: ClusterServer FS二、安装文件服务角色：注：在FilesSVR和SQLSVR服务器上分别安装文件服务1. 开始 ---> 所有程序 ---> 管理工具 ---> 服务器管理器 ---> 角色 ---> 添加角色 ---> 文件服务2. 点击下一步……直到下图为止3. 点击下一步……直到下图为止PS: 安装文件服务非常简单，故略之！三、配置文件服务群集在Windows群集配置好后，再配置文件服务器群集1. 在FilesSVR服务器上配置2. 点击下一步……//名称: WinCluster FS，群集虚拟IP地址：192.168.1.203//存储我们选群集磁盘1//确认刚才的配置是否正确，如下图所示：//文件服务器已配置为高可用性，如下图所示//我们到故障转移群集管理器中，已看到服务和应用程序下的 WinClusterFS的相关信息。

Windows 2008 R2集群服务和SQLServer 2008 R2集群服务部署大体步骤：1.建立域控制器，配置好域控及两台成员服务器的网卡参数和DNS指向，修改各服务器的主机名。

成员服务器需要加入到域。

（成员服务器上设置IP时只选择IPv4,去掉IPv6的选项。

心跳网卡可以不设置dns，在成员和域控制器上要在网卡的高级属性中的wins选项中禁用NETBIOS。

）2.在域控制器dc上添加对私网地址网段的反向DNS解析。

（若成员服务器加入到域后没有对应的DNS记录可以尝试重启缺少记录的对应服务器）3.安装角色和功能时要确定安装“I/O多路径”“故障转移群集”应用服务器里的“传入、传出服务”“分布式协调器DTC”。

4.创建群集后在群集所在的节点上安装sql的故障转移群集，在备机上向sql server故障转移群集添加新的节点。

一、环境已部署好域环境如下图。

域控制器一台，安装有Windows Server 2008 R2,已加入域，IP地址为 1.1.1.30节点计算机两台：wloonga和wloongb，安装有Windows Server 2008 R2，已加入到域。

IP地址分别 1.1.1.1和1.1.1.2（需要先做好域并在域上建立一个sql server2008R2专用的组，并将sql用户加入domain admin组和群集服务器的本地管理员组。

）两台群集服务器在通过iscsi连接存储磁盘后在磁盘管理中设置相同的磁盘盘符如下已划分存储：二、在两台节点计算机wloong1和wloong2上添加多路径I/O功能在wloong1上过程如下：1、点击开始- 管理工具- 服务管理器- 功能- 添加功能2、选择“多路径I/O”3、点击安装，等待安装成功。

三、对三块磁盘进行磁盘管理在wloong1服务器上管理磁盘，盘符分别为Q、Z、M，wloong2 服务器只需对磁盘进行联机就可以。

注意盘符的划分，不能与服务器现有的盘符相同。

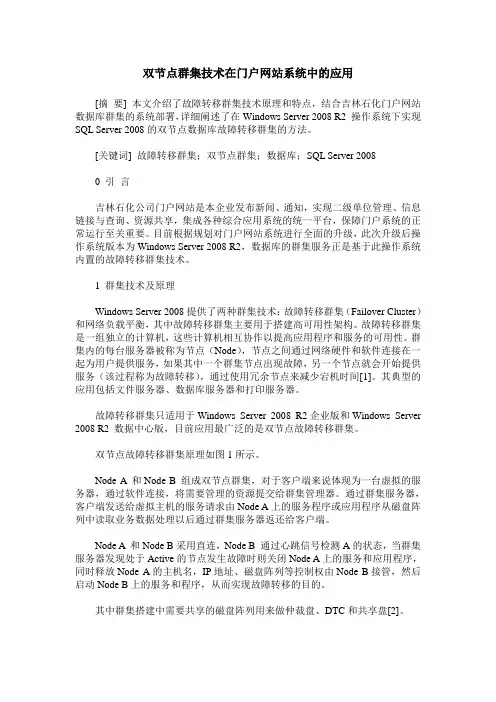

双节点群集技术在门户网站系统中的应用[摘要] 本文介绍了故障转移群集技术原理和特点，结合吉林石化门户网站数据库群集的系统部署，详细阐述了在Windows Server 2008 R2 操作系统下实现SQL Server 2008的双节点数据库故障转移群集的方法。

[关键词] 故障转移群集；双节点群集；数据库；SQL Server 20080 引言吉林石化公司门户网站是本企业发布新闻、通知，实现二级单位管理、信息链接与查询、资源共享，集成各种综合应用系统的统一平台，保障门户系统的正常运行至关重要。

目前根据规划对门户网站系统进行全面的升级，此次升级后操作系统版本为Windows Server 2008 R2，数据库的群集服务正是基于此操作系统内置的故障转移群集技术。

1 群集技术及原理Windows Server 2008提供了两种群集技术：故障转移群集（Failover Cluster）和网络负载平衡，其中故障转移群集主要用于搭建高可用性架构。

故障转移群集是一组独立的计算机，这些计算机相互协作以提高应用程序和服务的可用性。

群集内的每台服务器被称为节点（Node），节点之间通过网络硬件和软件连接在一起为用户提供服务，如果其中一个群集节点出现故障，另一个节点就会开始提供服务（该过程称为故障转移），通过使用冗余节点来减少宕机时间[1]。

其典型的应用包括文件服务器、数据库服务器和打印服务器。

故障转移群集只适用于Windows Server 2008 R2企业版和Windows Server 2008 R2 数据中心版，目前应用最广泛的是双节点故障转移群集。

双节点故障转移群集原理如图1所示。

Node A 和Node B 组成双节点群集，对于客户端来说体现为一台虚拟的服务器，通过软件连接，将需要管理的资源提交给群集管理器。

通过群集服务器，客户端发送给虚拟主机的服务请求由Node A上的服务程序或应用程序从磁盘阵列中读取业务数据处理以后通过群集服务器返还给客户端。

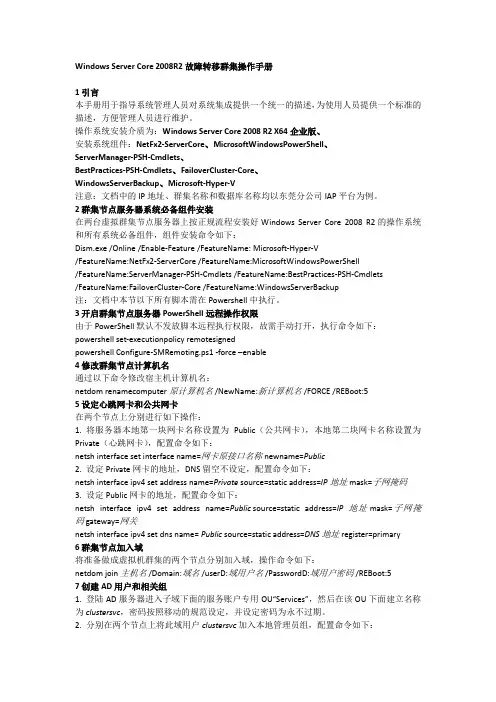

Windows Server Core 2008R2故障转移群集操作手册1 引言本手册用于指导系统管理人员对系统集成提供一个统一的描述，为使用人员提供一个标准的描述，方便管理人员进行维护。

操作系统安装介质为：Windows Server Core 2008 R2 X64 企业版、安装系统组件：NetFx2-ServerCore、MicrosoftWindowsPowerShell、ServerManager-PSH-Cmdlets、BestPractices-PSH-Cmdlets、FailoverCluster-Core、WindowsServerBackup、Microsoft-Hyper-V注意：文档中的IP地址、群集名称和数据库名称均以东莞分公司IAP平台为例。

2 群集节点服务器系统必备组件安装在两台虚拟群集节点服务器上按正规流程安装好Windows Server Core 2008 R2的操作系统和所有系统必备组件，组件安装命令如下：Dism.exe /Online /Enable-Feature /FeatureName: Microsoft-Hyper-V/FeatureName:NetFx2-ServerCore /FeatureName:MicrosoftWindowsPowerShell/FeatureName:ServerManager-PSH-Cmdlets /FeatureName:BestPractices-PSH-Cmdlets/FeatureName:FailoverCluster-Core /FeatureName:WindowsServerBackup注：文档中本节以下所有脚本需在Powershell中执行。

3 开启群集节点服务器PowerShell远程操作权限由于PowerShell默认不发放脚本远程执行权限，故需手动打开，执行命令如下：powershell set-executionpolicy remotesignedpowershell Configure-SMRemoting.ps1 -force –enable4 修改群集节点计算机名通过以下命令修改宿主机计算机名：netdom renamecomputer 原计算机名 /NewName:新计算机名 /FORCE /REBoot:55 设定心跳网卡和公共网卡在两个节点上分别进行如下操作：1. 将服务器本地第一块网卡名称设置为Public（公共网卡），本地第二块网卡名称设置为Private（心跳网卡），配置命令如下：netsh interface set interface name=网卡原接口名称 newname=Public2. 设定Private网卡的地址，DNS留空不设定，配置命令如下：netsh interface ipv4 set address name=Private source=static address=IP地址 mask=子网掩码3. 设定Public网卡的地址，配置命令如下：netsh interface ipv4 set address name=Public source=static address=IP地址 mask=子网掩码 gateway=网关netsh interface ipv4 set dns name= Public source=static address=DNS地址 register=primary6 群集节点加入域将准备做成虚拟机群集的两个节点分别加入域，操作命令如下：netdom join 主机名/Domain:域名/userD:域用户名 /PasswordD:域用户密码 /REBoot:57 创建AD用户和相关组1. 登陆AD服务器进入子域下面的服务账户专用OU“Services”，然后在该OU下面建立名称为 clustersvc，密码按照移动的规范设定，并设定密码为永不过期。

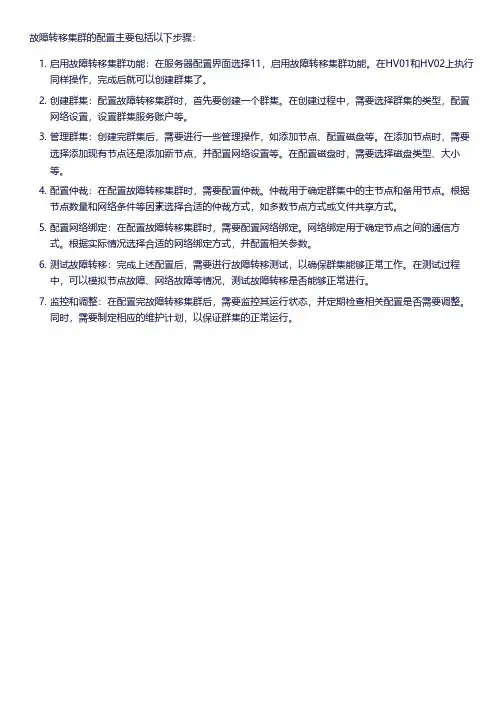

故障转移集群的配置主要包括以下步骤：
1. 启用故障转移集群功能：在服务器配置界面选择11，启用故障转移集群功能。

在HV01和HV02上执行
同样操作，完成后就可以创建群集了。

2. 创建群集：配置故障转移集群时，首先要创建一个群集。

在创建过程中，需要选择群集的类型，配置
网络设置，设置群集服务账户等。

3. 管理群集：创建完群集后，需要进行一些管理操作，如添加节点、配置磁盘等。

在添加节点时，需要
选择添加现有节点还是添加新节点，并配置网络设置等。

在配置磁盘时，需要选择磁盘类型、大小等。

4. 配置仲裁：在配置故障转移集群时，需要配置仲裁。

仲裁用于确定群集中的主节点和备用节点。

根据
节点数量和网络条件等因素选择合适的仲裁方式，如多数节点方式或文件共享方式。

5. 配置网络绑定：在配置故障转移集群时，需要配置网络绑定。

网络绑定用于确定节点之间的通信方
式。

根据实际情况选择合适的网络绑定方式，并配置相关参数。

6. 测试故障转移：完成上述配置后，需要进行故障转移测试，以确保群集能够正常工作。

在测试过程
中，可以模拟节点故障、网络故障等情况，测试故障转移是否能够正常进行。

7. 监控和调整：在配置完故障转移集群后，需要监控其运行状态，并定期检查相关配置是否需要调整。

同时，需要制定相应的维护计划，以保证群集的正常运行。

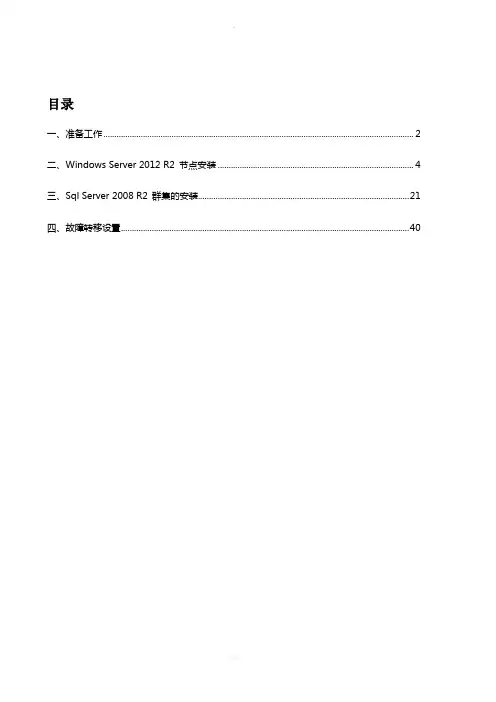

目录一、准备工作 (2)二、Windows Server 2012 R2 节点安装 (4)三、Sql Server 2008 R2 群集的安装 (21)四、故障转移设置 (40)一、准备工作1、IP规划（正式见配置手册）：（1）域控制器：192.168.8.199（2）群集成员一：192.168.8.201（3）群集成员二：192.168.8.202（4）群集IP：192.168.8.220（5）MSDTC：192.168.8.221（6）SQL IP：192.168.8.222（7）存储器IP：192.168.8.1992、存储规划（正式见配置手册）：仲裁磁盘：1GMSDTC磁盘：2GSQL磁盘：剩余空间3、SQL2008R2群集准备工作：（1）在域控服务器中建立两个安全全局组Sqlengine（数据库引擎组）和Sqlagent （数据库代理组）；（2）在域控服务器中创建用户sqladmin，将该用户加入到Domain Admins、Sqlengine和Sqlagent组中；（3）将sqladmin用户分别加入到各节点的本地管理员组中。

各节点进行故障转移切换的过程中，需要使用该用户作为SQL Server服务的启动账户；（4）将Sql Server 2008 R2 集成SP1。

二、Windows Server 2012 R2 节点安装1、在各节点安装操作系统（Windows Server 2012 R2），安装所有设备及驱动程序2、添加角色：应用程序服务器（Application Server）安装功能组件：.Net Framework 3.5，（2）.Net Framework 4.5，（3）Windows PowerShell （全部），（4）Windows Server迁移工具（Windows Server Migration Tools），（5）XPS查看器（XPS Viewer）3、更改IP地址，心跳卡的NetBios禁用，设置网卡优先级，加入域的网卡优先4、更改各节点计算机名称为***，重启，5、将节点加入到域，创建sqladmin用户，加入到本地管理员组。

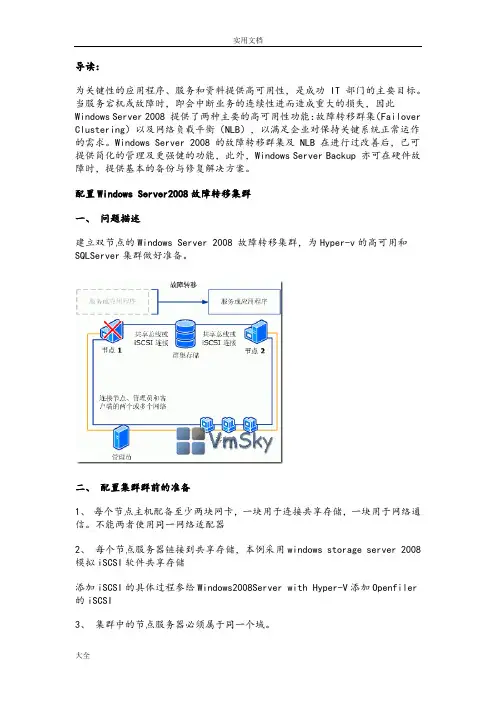

导读：为关键性的应用程序、服务和资料提供高可用性，是成功 IT 部门的主要目标。

当服务宕机或故障时，即会中断业务的连续性进而造成重大的损失，因此Windows Server 2008 提供了两种主要的高可用性功能：故障转移群集（Failover Clustering）以及网络负载平衡（NLB），以满足企业对保持关键系统正常运作的需求。

Windows Server 2008 的故障转移群集及 NLB 在进行过改善后，已可提供简化的管理及更强健的功能，此外，Windows Server Backup 亦可在硬件故障时，提供基本的备份与修复解决方案。

配置Windows Server2008故障转移集群一、问题描述建立双节点的Windows Server 2008 故障转移集群，为Hyper-v的高可用和SQLServer集群做好准备。

二、配置集群群前的准备1、每个节点主机配备至少两块网卡，一块用于连接共享存储，一块用于网络通信。

不能两者使用同一网络适配器2、每个节点服务器链接到共享存储，本例采用windows storage server 2008模拟iSCSI软件共享存储添加iSCSI的具体过程参给Windows2008Server with Hyper-V添加Openfiler 的iSCSI3、集群中的节点服务器必须属于同一个域。

4、用于管理集群的用户，不必使用域管理员账户，只要添加到本地管理员即可，同时是Domain User组。

本例为方便起见均采用与管理员账号三、安装故障转移集群1、登录其中一个集群节点，打开服务器管理器，定位到功能项2、点击添加功能，点选故障转移集群，点击下一步3、在向导最后，点击安装4、在其他节点的服务器上重复以上操作四、验证集群配置在创建集群之前，建议运行验证集群配置，确认服务器、网络、存储是否符合要求1、开始——管理工具——故障转移集群管理，打开故障转移集群管理单元2、在管理界面的中间位置，点击验证配置3、点击下一步，添加节点服务器4、可以选择运行所有测试，也可分类选择，建议运行所有测试5、检查完毕后，可以点击查看报告，也可以到C:\Windows\Cluster\Reports 路径下去查看五、建立集群1、开始——管理工具——故障转移集群管理，打开故障转移集群管理单元2、在中间位置点击创建一个集群3、点击下一步，添加集群内的节点服务器4、填入集群名称，和使用的虚拟IP地址，途中10段的ip地址用来连接iSCSI 存储，可以将其去掉。
