PROE生成工程图的步骤（文：许伟长）1、选定图号与“作图装配件或零件”，A4 （210×297）、A3（420×297）2、设置参数（默认参数的修改）【文件】/【属性】/【绘图选项】，进入【选项】列表1.drawing_text_height （所有文本的默认高度）值设定为3.5（等级考试要求）2.text_width_factor（默认的文本宽高比）值设定为0.7或0.83.projection_type（投影类型）值由third_angle改为first_angle4.text_oritation（文本方向）值设定为parallel_diam_horiz5.witness_line_delta（尺寸引出线）值设定为0.56.witness_line_offset 值设定为07.draw_arrow_length（箭头长度）值设定为38.draw_arrow_style （箭头类型）值设定为filled9.draw_arrow_width （箭头宽度）值设定为110.blank_zero_tolerance（上下偏差是否显示）值设定为yes/no公差显示与否11.drawing_units（绘图单位）值由inch改为mm以上参数用于修改视图视角，修改视图中线型长度单位（影响所绘直线的单位），修改尺寸标注箭头大小，修改文字高度，修改尺寸位置等等。
3、绘制图幅的变宽。
A3（420×297），画线状态下，鼠标右键菜单选绝对坐标或相对坐标，例如“起点”选绝对坐标（25,5），然后相对坐标（0,287）获得竖线。
4、选择主菜单下【插入】，【视图选项】/【一般视图】创建父项视图，通常以“几何参照”方式创建视图，需要两个方向的参照，如指定零件或装配体上平面的做为自己需要的“前面”和“左”。
5、视图显示：在【绘图视图】选项栏中类别选【视图显示】，【显示线形】选【无隐藏线】（不显示虚线，引发的问题是螺纹线中的细线不再显示），【相切边显示样式】选【无】（这样倒圆角后的边界线就不会出现）。

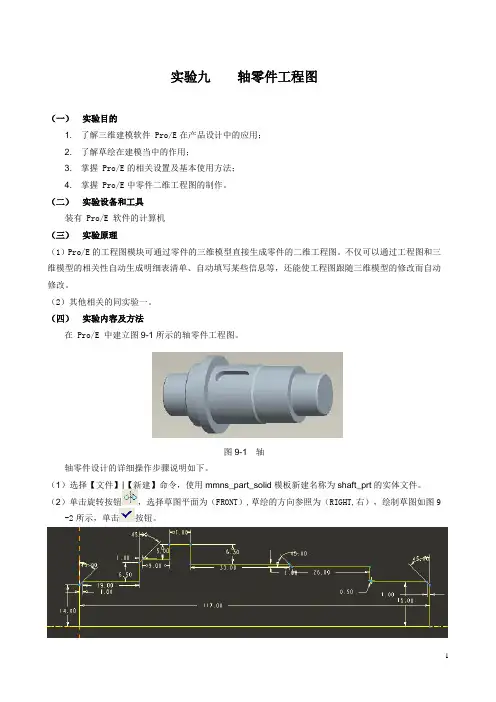

实验九轴零件工程图（一）实验目的1. 了解三维建模软件Pro/E在产品设计中的应用；2. 了解草绘在建模当中的作用；3. 掌握Pro/E的相关设置及基本使用方法；4. 掌握Pro/E中零件二维工程图的制作。
（二）实验设备和工具装有 Pro/E 软件的计算机（三）实验原理（1）Pro/E的工程图模块可通过零件的三维模型直接生成零件的二维工程图。
不仅可以通过工程图和三维模型的相关性自动生成明细表清单、自动填写某些信息等，还能使工程图跟随三维模型的修改而自动修改。
（2）其他相关的同实验一。
（四）实验内容及方法在 Pro/E 中建立图9-1所示的轴零件工程图。
图9-1 轴轴零件设计的详细操作步骤说明如下。
（1）选择【文件】|【新建】命令，使用mmns_part_solid模板新建名称为shaft_prt的实体文件。
（2）单击旋转按钮，选择草图平面为（FRONT）,草绘的方向参照为（RIGHT,右），绘制草图如图9 -2所示，单击按钮。
图9-2 旋转实体（3）单击基准平面按钮，选择TOP平面，设置偏距值为30，在【基准平面】对话框中单击【确定】按钮，创建偏距平面DTM1。
（4）单击拉伸工具按钮，选择草图平面为DTM1, 草绘的方向参照为（RIGHT,右），绘制草图如图9 -3所示，选择添加材料方式为切除材料，选择拉伸方式为盲孔，拉伸深度为14，单击按钮，如图9-4所示。
图9-3 绘制草图图9-4 创建拉伸特征（5）选择【文件】|【保存】命令，保存文件。
下面介绍此轴零件工程图的制作方法Step 1准备模型打开模型文件shaft_prt。
Step 2创建剖视截面和轴侧视图角度（1）选择菜单栏→，弹出“视图管理器”对话框，在其“X截面”选项卡中单击，这时列表中出现一个新的截面项目Xsec0001，保持其缺省名称，按Enter键确认。
弹出“剖截面创建”菜单管理器，选择“平面”和“单一”，选择“完成”。
创建一个名称为“截面”的基准平面，距离最右端平面的距离为63，选择图形上名称为“截面”的基准平面，图形上出现了剖视截面区域，剖面就创建好了，如图9-5。

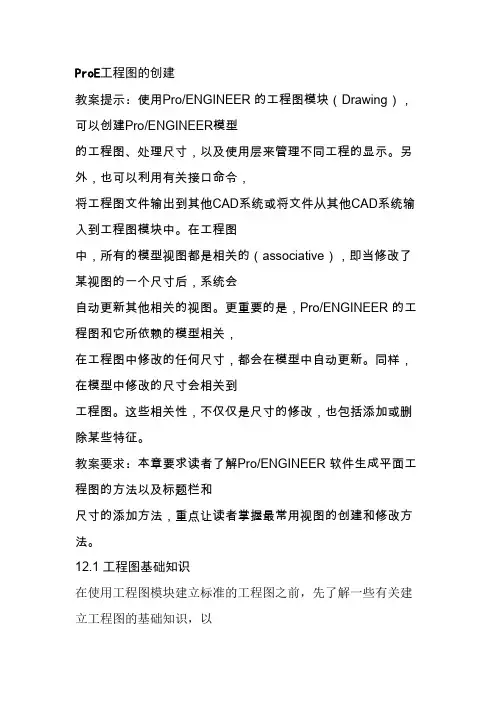

ProE工程图的创建教案提示：使用Pro/ENGINEER 的工程图模块（Drawing），可以创建Pro/ENGINEER模型的工程图、处理尺寸，以及使用层来管理不同工程的显示。
另外，也可以利用有关接口命令，将工程图文件输出到其他CAD系统或将文件从其他CAD系统输入到工程图模块中。
在工程图中，所有的模型视图都是相关的（associative），即当修改了某视图的一个尺寸后，系统会自动更新其他相关的视图。
更重要的是，Pro/ENGINEER 的工程图和它所依赖的模型相关，在工程图中修改的任何尺寸，都会在模型中自动更新。
同样，在模型中修改的尺寸会相关到工程图。
这些相关性，不仅仅是尺寸的修改，也包括添加或删除某些特征。
教案要求：本章要求读者了解Pro/ENGINEER 软件生成平面工程图的方法以及标题栏和尺寸的添加方法，重点让读者掌握最常用视图的创建和修改方法。
12.1 工程图基础知识在使用工程图模块建立标准的工程图之前，先了解一些有关建立工程图的基础知识，以及工程图中几种常用视图的功能。
12.1.1图纸的选择与设置创建工程图首先要选取相应的图纸格式，Pro/ENGINEER 提供了两种形式的图纸格式——系统定义的图纸格式和用户自定义的图纸格式。
1．使用模板定义的图纸步骤1：在下拉菜单中点击【文件】→【新建…】命令或单击新建文件工具按钮，打开【新建】对话框。
在【新建】对话框中的【类型】区域内选择【绘图】单选按钮，在【名称】编辑框中输入文件名称，使用缺省模板，单击【确定】按钮，打开如图12.1 所示的【新制图】对话框。
图12.1 【新制图】对话框步骤2：在【新制图】对话框的【指定模板】区域中选择【使用模板】单选按钮，在【模第12章建立工程图345板】区域中选择一个缺省模板。
其中系统缺省模板有a0_drawing、a1_drawing、a2_drawing、a3_drawing、a4_drawing、a_drawing、b_drawing、c_drawing、d_drawing、e_drawing 和f_drawing 共十一种模板，各模板图纸幅面见表12.1。
proe一般工程图的制作使用者可以利用已完成之Pro-Engineer零件来绘制工程图，或由其他糸统读入相关的档案。
由於图面与其来源之母零件档是互相关连的，所以其中之一若作了尺寸或其他修改，结果将会自动修正另一档案的显示和资料(事实上所有相关的资料档案都自动修正，例如组合件、制造模型等档案)。
绘制工程图之步骤进入" Drawing"" Creat" 进行一新图形档之制作，并输入档名。
选择图纸大小(A0-A4,A-E)或输入已设定之图框。
选" View"," Add View"加入一视图输入欲产生工程图之零件档名。
选择视图之种类Projection：投影图Auxiliary：辅助视图General：不等角视图Detailed：细部放大图Revolvez：旋转剖面图以左键点出视图欲放置之位置，此时糸统将自动绘出该零件档之不等角视图。
选" Orietation"设定零件视角。
选取" Top"或" Bottom"指令，再选" Font"或" Back"指令，指定两平面定出零件的正视或上视方向，完成後糸统即将不等角视图转成正视图。
选" Done"，完成一投影视图。
重复步骤4-6，逐一指定视图位置，以完成其他视图。
选" Done"，结束"View"的操作。
选" Detail"，进行尺寸产生。
选" Show"，将相关资料显示出来。
选" Dimension"，表示显示项目为尺寸。
选" Show All"，把所有尺寸自动显示出来。
若尺寸标示位置不佳时，可利用" Detail"下的" Move"指令，再以滑鼠左键选取要移动的尺寸标示，此时被选取的尺寸标示会随著滑鼠的移动而移动，当搬到适当的位置时，使用者可以按中间键来固定尺寸标示。
序言：本人机械毕业4年余，一直使用pro E5.0做机械产品设计。
平时喜好在机械社区瞎转悠看帖，对许多新入行的小弟弟小妹妹（有几个妹妹？）关于出工程图的设置甚是烦躁不安，我作为一个刚刚过来人（或许还没过去，在此大言不惭，打肿脸充胖子了）特此写一篇pro E5.0工程图培训扫盲帖子，帮助大家解答一些我所遇到的问题。
好吧，废话不多说了。
开始进入正题。
*Part1 工程图基本操作之如何创建零件工程图如何新建一个工程图图档？1、打开pro E软件左上角选择“文件”→“新建”（或者直接Ctrl+N）→选择“绘图”→勾选掉“使用缺省模板”前对勾→这部分自己爱怎么起名字就怎么起名字（依个人口味勺量添加*—*）→选择“确定”2、接下来这部分我要着重讲解下了。
嗯嗯，请各位客官看下图↓↓↓↓↓*缺省模型框，点击右上角的“浏览”→选择你自己所要出工程图的零件（后缀名是.prt）或组件（后缀名是.asm）（也可以不用选择一会也可以在工程图里边手动添加，无关紧要）*指定模板选项框有三个选项：①使用模板：这个模板指的是Pro e系统自带的默认文件夹里边的模板。
一般我们不需要选用。
它的位置在X:\program files\proeWildfire 5.0\templates（注意红色部分一般储存在templates文件夹下面）如下图↓↓↓↓↓各位如果有兴趣可以自行打开看看系统自带的格式：（哦对了在这儿我要插一句嘴，下图这个红色圈中的默认可能和大家的有些不一样。
这个是可以在菜单“工具”→“选项”里面自行定义的，在此我不多讲。
后边再给大家讲如何设置）②格式为空：这个我自己一般设置的是自己绘制的国标图框文件夹选项，点击浏览的时候直接进入到自己制定的国标工程图模板里面。
（这个文件夹路径是需要在Pro E选项里面定义的，后面讲）如果你自己没有设置的话，一般的情况会进入X:\program files\proeWildfire 5.0\formats “formats”文件夹选项如下图↓↓↓↓↓↓↓↓↓↓当然，这个文件夹的模板显然不是我们自己所需要的类型。
Pro E创建装配图案例1 导入视图（1）首先，选择图标，点击【一般】，弹出对话框如图1所示，选择【无组合状态】，得到的是装配好的组件模型在工程图上的投影。
选择视图属性，选择【视图类型】，根据工程图要求，选择主视角（这里可以在三维图中建立自己的参照视角，在导入二维图时，就可以直接选择已经设定好的视角）。
图1 选择装配组件的视图模式（2）在选择好视角后，点击【比例】，按照所需比例导入模型。
选择好比例后，选择【视图显示】--【显示线型】--【无隐藏线】--【相切边显示样式】--【无】，点击应用，如图2所示。
图2 选择视图的显示类型（3）由于缸筒长度比较长，因此，选用“断面视图”来显示组件。
a）点击【可见区域】--【破断视图】，选择“+”点击图形边界线讲鼠标移动画第一条分割线，再选择第二条分割线，两条分割线的区域就是省略的视图部分。
b）选择【破断线样式】为“直”“S曲线”“草绘”等等，如图3所示，得到的破断视图如图4所示，拖动第一条分割线一侧的线框拖动模型。
图3 设置破断视图的位置图4 生成的破断视图2 设置剖切面（1）打开【绘图视图】。
a)选择【剖面】——【2D截面】，选择“+”新建剖面，建立剖面名称；b）下拉【剖切区域】——【局部】——【剖切区域】（在视图上会出现“X”符号），然后绘制局部剖切面的区域，如图5，6所示。
图5 设置局部剖面图6 设置剖面区域（2）同（1）的操作，单独对耳环上的孔进行剖切。
最后，剖视图如图8所示。
图8 缸筒的剖视图3 标注尺寸（1）选择，点击【显示/拭除】按钮，选择，点击【显示全部】——【接受全部】，选择菜单管理器在图上点击所需标记的尺寸。
例如图9所示，a）为中心线间的距离（点端面线和中心线在所需标注处按下中键）；b）为圆角（直接点击圆角边按中键）；c）为直线的角度（点击2条想叫线在所需标注处按下中键）；d）为耳环孔的直径（快速点击左键轮廓线两下，在所需标注区域按下中键盘）。
Pro/E实例训练教程—零件工程图以传动轴工程图的生成为例介绍零件工程图的创建。
具体操作步骤如下：（1）单击【新建】按钮，打开【新建】对话框，在“类型”选项中选择“绘图”，输入文件名shaft。
（2）在【新制图】对话框中，单击【浏览…】打开传动轴零件设为“缺省模型”，“指定模板”选择为【空】，“方向”选择为【横向】，“标准大小”选择【A3】，单击【确定】创建工程图。
如果选用的模板不合适，可以执行【文件】→【页面设置】命令重新设置模板。
（3）在图纸空白处单击右键并在其快捷菜单中选择【属性】，在【文件属性】菜单管理器中选择【绘图选项】，打开【选项】对话框，更改下列设置，如表2-1所示，并单击【应用】→【关闭】。
表2-1 修改配置值（4）单击主菜单栏【插入】→【绘图视图】→【一般】，或单击工具栏上的创建一般视图按钮，在图纸中单击绘制视图中心点，弹出【绘图视图】对话框，单击“类型”选项组中的“视图类型”选项，在“视图方向”栏中，选择“查看来自模型的名称”，在“模型视图名”选项栏中选择“TOP”，单击【应用】。
单击“类型”选项组中的“比例”选项，选择“定制比例”并输入比例1，单击【绘图视图】对话框的【应用】→【关闭】，创建的一般视图如图2-所示。
（5）单击主菜单栏【插入】→【绘图视图】→【旋转】，系统打开【绘图视图】对话框，系统提示选取旋转视图的父视图，单击步骤（5）建立的主视图，系统提示选取绘图中心点，单击主视图下方，系统打开【绘图视图】对话框和【剖截面创建】菜单管理器。
图2-（6）在“旋转视图属性”的“属性”栏中选择【创建新…】，在【剖截面创建】菜单管理器中单击【平面】→【单一】→【完成】。
在绘图区下方文本框中输入截面名称“A”并回车。
系统打开【设置平面】菜单管理器，单击【产生基准】→【偏距】，在主视图中单击左端面或RIGHT,在弹出的【偏距】下拉菜单中单击【输入值】，在下方的文本框中输入50，单击【完成】。
1.建立工程图：运行proe5.0，单击“新建”，弹出新建对话框，选择“绘图”，输入名称“yiliufati ”，取消勾选“使用缺省模板”（图1），单击。
随后弹出“新建绘图”对话框，单击“缺省模型”下的“浏览”，指定已经绘制好的3D 模型文件“yiliufati.prt ”，“指定模板”选择“空”，“方向”为“横向”，“大小”选择“A3”，单击完成（图2），进入2D 绘图环境。
2.绘图环境设置：选择“文件----绘图选项”，打开选项设置框，点击打开配置文件，打开路径为C:\Program Files\proeWildfire5.0\text\，选择并打开配置文件，点击“应用”结束。
图1图23.建立视图：（1）创建一般视图：切换到“布局”，单击“”，在绘图区某处单击放置一般视图，同时弹出“绘图视图”对话框（图3）。
然后设置部分选项卡（每个选项卡设置完后都先点击“应用”，再设置下一个选项卡），部分需要设置的选项卡如图4和图5。
点击创建俯视图，在绘图区右侧的绘图树选中俯视图“yiliufati_view_1”，右击打开右键菜单，取消勾选“锁定视图移动”（图6）。
然后鼠标指向视图，左键拖动至合适位置。
图3图6图4图5选中俯视图作父视图，单击，在俯视图上面放置主视图，左键确定（图6）。
双击主视图，弹出“绘图视图”，在“截面”选项卡中选择“2D 剖面”，单击，选择，弹出“菜单管理器”，选择“平面----单一----完成”，在弹出的输入框中输入剖面名“A ”，单击，在俯视图中选择“TOP ”面作剖面（图7），单击“应用”结束，创建剖视图A-A 。
“视图显示”的设置同俯视图（完成后如图8）。
同理，以A-A 剖视图作为父视图创建其他投影视图，由于溢流阀体零件的孔分布不规则，因此选用了4个基本视图和2个剖视图（图9）。
图 6图7图8图9切换到，选择A-A 剖视图，右击打开右键菜单，选择，单击俯视图作为剖面放置的视图，同理为剖视图C-C 添加剖面符号（图10）。
ProE创建零件工程图
以传动轴工程图的生成为例介绍零件工程图的创建。
具体操作步骤如下：
（1）单击【新建】按钮，打开【新建】对话框，在“类型”选项中选择“绘图”，输入文件名shaft。
（2）在【新制图】对话框中，单击【浏览…】打开传动轴零件设为“缺省模型”，“指定模板”选择为【空】，“方向”选择为【横向】，“标准大小”选择【A3】，单击【确定】创建工程图。
如果选用的模板不合适，可以执行【文件】→【页面设置】命令重新设置模板。
（3）在图纸空白处单击右键并在其快捷菜单中选择【属性】，在【文件属性】菜单管理器中选择【绘图选项】，打开【选项】对话框，更改下列设置，如表2-1所示，并单击【应用】→【关闭】。
表2-1 修改配置值
（4）单击主菜单栏【插入】→【绘图视图】→【一般】，或单击工具栏上的创建一般视图按钮，在图纸中单击绘制视图中心点，弹出【绘图视图】对话框，单击“类型”选项组中的“视图类型”选项，在“视图方向”栏中，选择“查看来自模型的名称”，在“模型视图名”选项栏中选择“TOP”，单击【应用】。
单击“类型”选项组中的“比例”选项，选择“定制比例”并输入比例1，单击【绘图视图】对话框的【应用】→【关闭】，创建的一般视图如图2-所示。
（5）单击主菜单栏【插入】→【绘图视图】→【旋转】，系统打开【绘图视图】对话框，系统提示选取旋转视图的父视图，单击步骤（5）建立的主视图，系统提示选取绘图中心点，单击主视图下方，系统打开【绘图视图】对话框和【剖截面创建】菜单管理器。
图2-
（6）在“旋转视图属性”的“属性”栏中选择【创建新…】，在【剖截面创建】菜单管理器中单击【平面】→【单一】→【完成】。
在绘图区下方文本框中输入截面名称“A”并回车。
系统打开【设置平面】菜单管理器，单击【产生基准】→【偏距】，在主视图中单击左端面或RIGHT,在弹出的【偏距】下拉菜单中单击【输入值】，在下方的文本框中输入50，单击【完成】。
（7）单击【绘图视图】对话框的【应用】→【关闭】，完成旋转视图的创建，如图2-所示。
图2-
（8）单击工具栏的打开显示及拭除按钮，系统打开【显示及拭除】对话框，按下【显示】按钮，在“类型”选项中按下驱动尺寸按钮，在“显示方式”栏里选择【特征】选项，并单击【显示全部】按钮，在弹出的【选取】对话框中单击【确定】按钮。
在【显示及拭除】对话框里选择轴按钮，在图形区单击零件上的旋转特征，单击【确定】按钮，显示的尺寸和中心线如图2-所示。
（9）根据尺寸的不同要求，设置公差模式。
选择需要设置的尺寸（可同时按下Ctrl键
选取多个），单击右键，在弹出的快捷菜单中选择【属性】，系统打开【尺寸属性】对话框，在“值和公差”选项中设置“公差模式”。
不需要公差的尺寸设置为“象征”，需要公差的尺寸设置“公差模式”为“加-减”，并添加不同的上下公差值，如图2-公差模式的设置，完成后如图2-所示。
图2-公差模式
图2-尺寸公差
（10）建立基准。
单击【插入】→【模型基准】→【平面】，系统打开【基准】对话框，如图2-所示。
单击【定义】按钮，系统打开【基准平面】菜单管理器，选择【相切】并在视图中选取ф52的圆柱面，并单击菜单管理器中的【完成】。
在【基准】对话框中“类型”栏中选取设置按钮，在“放置”栏中选择【在尺寸中】，在视图中选取ф52的尺寸，在“名称”栏中将模型基准面改为“B”并单击【确定】按钮，建立的模型基准面如图2-所示。
同理，完成其余基准面的建立，如图2-所示。
图2- 图2-
图2-
（11）建立表面粗糙度。
单击【插入】→【表面光洁度】，系统打开【得到符号】菜单管理器，第一次标注表面粗糙度时，选择【检索】，打开“machiined/standard1.sym”,【实例依附】下拉菜单中选择【图元】并在视图中选取需要添加表面粗糙度的图元，在图形界面下方弹出的“输入roughness_height”文本栏里输入粗糙度的值，如图2-所示。
当添加了一次后，在【得到符号】菜单管理器【名称/得到符号】里可以保留使用过的粗糙度的标准，如图2-所示，直接打开即可。
添加其他表面粗糙度后如图2-所示。
图2-添加表面粗糙度
图2- 表面粗糙度
（12）添加几何公差。
单击【插入】→【几何公差】，系统打开几何公差对话框，在对话框左侧选择几何公差类型，如径向跳动。
单击右侧【模型参照】选项卡，在“参照”的“类型”选项中选择【曲面】并在视图中单击ф52的曲面，在“放置”的“类型”下拉选项里选择【法向引线】，在打开的【导引形式】菜单管理器中选择【箭头】，系统提示选择依附的图元，在视图中单击ф52的曲面的轮廓边，单击【完成】，系统又提示放置位置，在视图中单击放置位置，完成几何公差的放置。
单击【几何公差】对话框的【基准参照】选项卡，在“基准参照”的【首要】选项卡下面，单击“基本”和“复合”右侧的下拉箭头，选择模型基准，如图2-所示。
单击【几何公差】对话框的【公差值】选项卡，修改总公差值。
单击对话框中的【确定】按钮，完成几何公差的设置，如图2-所示。
同理，添加其他几何公差，如图2-所示。
图2- 图2-
（13）创建标题栏。
标题栏的创建步骤参照2.4.4节的说明，或单击主菜单栏【文件】→【页面设置】，系统打开【页面设置】对话框，单击“格式”下方的下拉箭头，选择“浏览”，可打开先前设置的工程图格式，或单击主菜单栏【表】→【插入】→【表来自文件】，打开先前保存的表文件，在图纸中单击放置位置，按要求输入标题栏的内容，如图2-所示。
（14）添加注释。
单击【插入】→【注释】，系统打开【注释类型】菜单管理器，选择【无方向指引】→【输入】→【水平】→【标准】→【缺省】→【制作注释】，在【获得点】菜单中选择【选出点】选项，并在图纸中单击放置位置，在绘图区下方的文本输入栏“输入注释”
框中输入文字并回车，输入结束后再一次回车，并单击【完成/返回】，输入的注释如图2-所示。
双击注释可打开【注释属性】对话框，修改文本属性。
添加的技术要求如图2-所示。
图2- 图2- 此时，已完成整个工程图的绘制，如图2-所示。
图2-输出轴的工程图。
