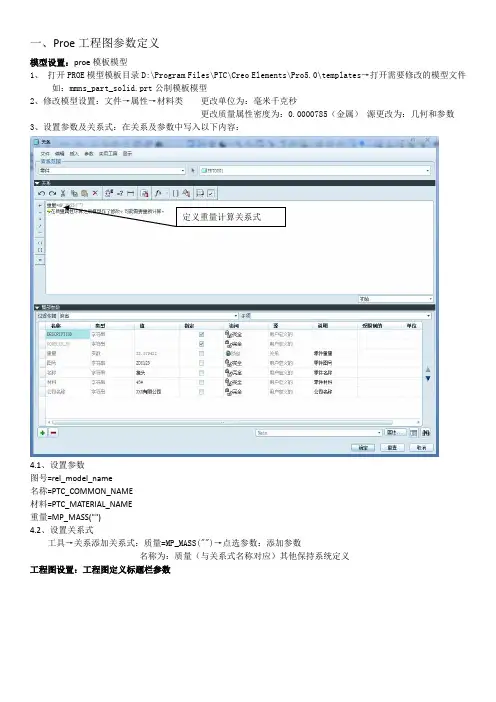

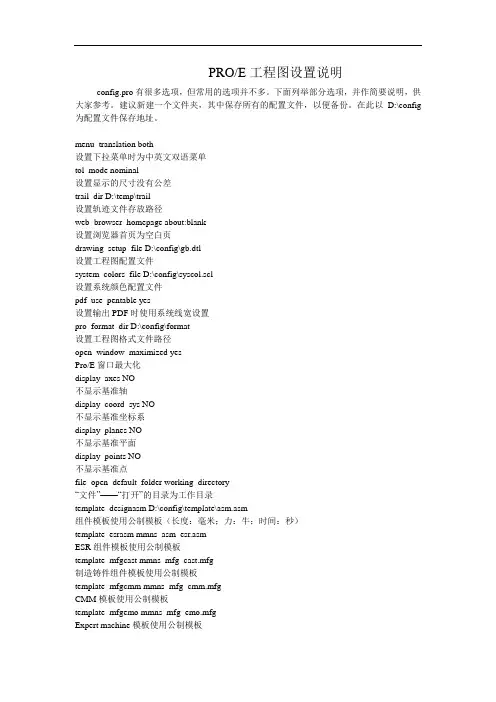

工程图属性设置

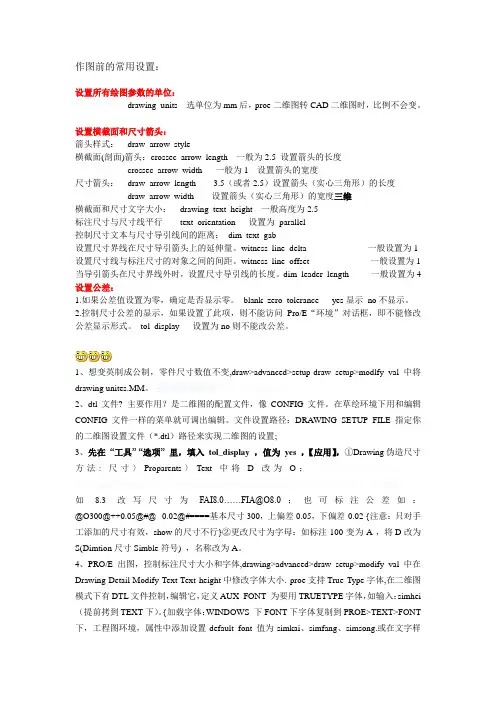

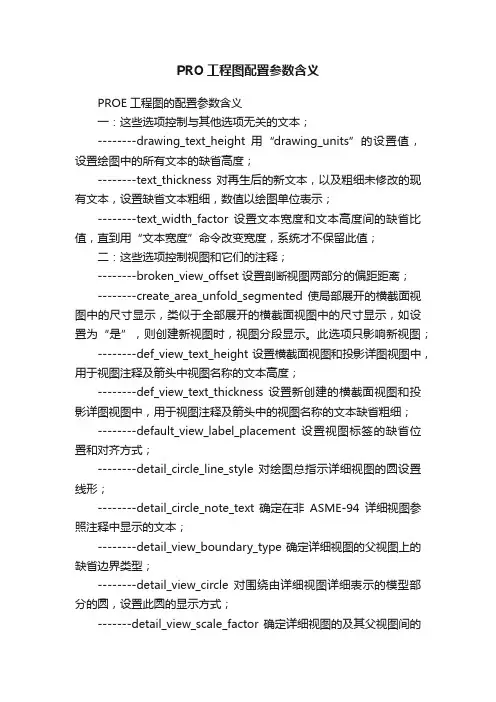

这些选项控制与其他选项无关的文本：
Drawing_text_height 3.5mm 设置绘图中所有文本的缺省文本高度。
Text_width_factor 0.7 设置文本宽度和文本高度间的缺省比值。
这些选项控制视图和它们的注释：
def_view_text_hight 3.0 设置视图注释及箭头中视图名称的文本高度。
Projection_type first_angle 设置创建投影视图的方法。
Show_total_unfold_seam no 确定全部展开横截面视图的接缝是否显示。
Tan_edge_display_for_new_views no_disp_tan 确定创建视图时，模型相切边的显示。这些选项控制横截面和它们的箭头：
Crossec_arrow_length 7 设置横截面切割平面箭头的长度。
Crossec_arrow_width 0.7 设置横截面切割平面箭头的宽度。
这些选项控制在视图中显示的实体：
Thread_standard std_ansi 控制带有轴的螺纹孔显示。
这些选项控制尺寸：
Dim_leader_length 7.0mm 当导引箭头在尺寸线外时，设置尺寸导引线的长度。Text_orientation parallel_diam_horiz 控制尺寸文本的方向。
Witness_line_delta 2~3 设置尺寸界线在尺寸导引箭头上的延长量。
这些选项控制方向指引：
Draw_arrow_length 3.5mm 设置导引线箭头的长度。
Draw_arrow_style filled 控制所有带箭头的详图项目的箭头样式。
Draw_arrow_witdth 1mm 设置导引线的宽度。
这些选项控制轴：
Circle_axis_offset 2.0mm 设置圆十字叉丝轴延伸超出圆边的缺省距离。
这些选项控制尺寸公差：
Tol_display yes 控制尺寸公差的显示。
杂项选项：
Drawing_units mm 设置所有绘图参数的单位。
Helios_con_lt

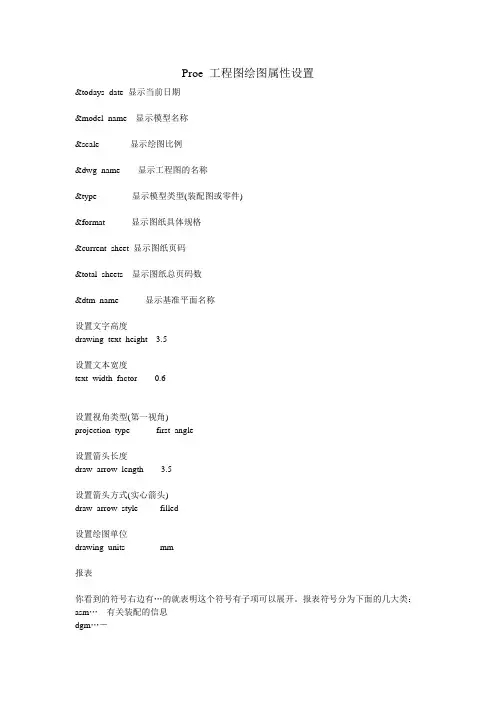

&todays_data 显示当前日期
&model_name 显示模型名称
&scale 显示绘图比例
&dwg_name 显示工程图名称
&type 显示模型类型（装配或零件）&format 显示图纸具体规格
¤t_sheet 显示图纸页码
&total_sheets 显示图纸总页码数
&dtm_name 显示基准平面名称
装配动画步骤
做装配动画前必须确定所有零件的约束为完全约束！！！
应用程序——选择“动画”——选择“动画中的主体定义”（屏幕最右面第三个键）——选取“每个主体一个零件”——关闭——选择“拖动封装元件”（图标为小手状）——选择高级拖动选项（x轴、y轴、z轴等），之后每拖动一个元件后，按下当前快照进行照相，全部拖动并照相后关闭该窗口——选择“创建新关键帧序列”——在关键帧确定好时间后添加前一步所照的相（添加顺序按自己所需），待全部完成后，按确定键——双击“动画时域”（在屏幕最下方），对终止时间（确保终止时间域不小于所有相片演示时间之和）、帧数（建议帧数25~40）进行编辑，之后按确定键——选择启动动画——选择回放键，按下捕获，设置图像宽度、高度及帧频，之后按确定，开始动画捕获。
