科研型研发用红外热成像仪

德图红外热像仪产品手册从基础到高端，全面适用于各行各业国德制造2精密型红外热像仪德图　testo 8833德图红外热像仪产品4德图红外热像仪产品一览testo 883320 x 240 640 x 480–可选功能备注：不具备＊　如需订购帧频为　３３　Ｈｚ　或　２７　Ｈｚ　热像仪，请与德图官方联系。

5什么是红外热像仪？所有温度在绝对零度（约-273 ℃）以上的物体，都会因自身的分子运动而辐射红外线。

红外热像仪可以将这些人眼无法看到的红外线转换成为电信号，将以各种不同颜色表示不同温度的可视图像显示出来。

通过图像，可以迅速便捷地检测整个温度面，并识别高低温度点，从而可以进行温度的定性与定量分析，如有温度异常则预示将有故障发生。

通过对异常温度的检测，寻找出可能存在的问题，并及早采取相关措施，避免损失的发生。

红外热像仪的应用越来越广泛，在工业领域常用在机械设备的预防性维护及检修电气设备的预防性维护及检修生产过程的质量监控高耗能设备的监控产品研发的实验过程红外热像仪在工业领域的应用优势非接触式测量，无需停工，无需接触，安全快速显示整个温度场的分布，可对测量目标进行整体分析，高效检测显示任何细节部位，发现故障隐患，节约维修成本，降低能源损耗扫描式检测方法，反应灵敏，节约测量时间不同测量任务请选择适合的测量设备全新上市，功能全面，经济适用6德图红外热像仪产品testo 红外热像仪工业领域中电气设备维护的应用应用描述： 热像仪提供对电气设备故障部位或缺陷组件早发现，早判定的检测方法，继而采取针对性的维护或维修措施，避免可能会导致生产停工甚至引发火灾而产生的损失。

应用描述： 触网系统目前在铁路及地铁运行中占据非常重要的作用，保障触网运行是运行人员至关重要的工作，热像仪提供非接触快速扫瞄的远距离测量方式，大面积对触网系统进行扫瞄，有效保障运行。

应用描述： 大多数线路是架空设计，红外热像仪提供远距离的测量方法，简单快捷。

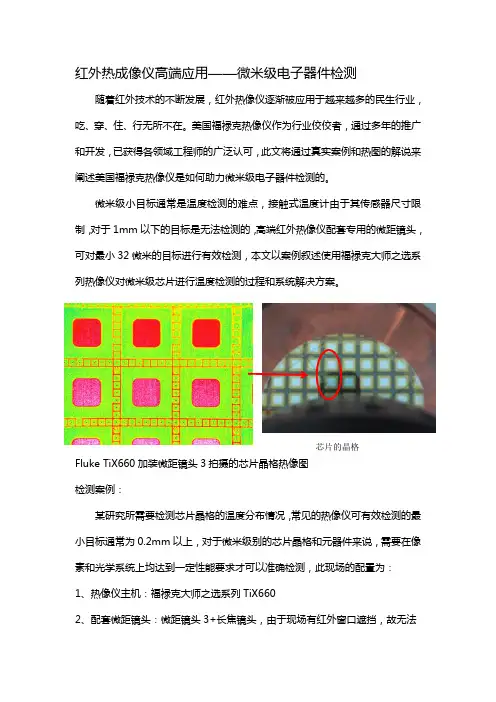

红外热成像仪高端应用——微米级电子器件检测随着红外技术的不断发展，红外热像仪逐渐被应用于越来越多的民生行业，吃、穿、住、行无所不在。

美国福禄克热像仪作为行业佼佼者，通过多年的推广和开发，已获得各领域工程师的广泛认可，此文将通过真实案例和热图的解说来阐述美国福禄克热像仪是如何助力微米级电子器件检测的。

微米级小目标通常是温度检测的难点，接触式温度计由于其传感器尺寸限制，对于1mm 以下的目标是无法检测的，高端红外热像仪配套专用的微距镜头， 可对最小32微米的目标进行有效检测，本文以案例叙述使用福禄克大师之选系列热像仪对微米级芯片进行温度检测的过程和系统解决方案。

Fluke TiX660加装微距镜头3拍摄的芯片晶格热像图检测案例：某研究所需要检测芯片晶格的温度分布情况，常见的热像仪可有效检测的最小目标通常为0.2mm 以上，对于微米级别的芯片晶格和元器件来说，需要在像素和光学系统上均达到一定性能要求才可以准确检测，此现场的配置为：1、热像仪主机：福禄克大师之选系列TiX6602、配套微距镜头：微距镜头3+长焦镜头，由于现场有红外窗口遮挡，故无法 芯片的晶格近距离检测，需要在10厘米处才可以安放热像仪，微距镜头3+长焦镜头的配置正好可以满足检测小目标和较远的对焦距离的双重需求（微距镜头2必须在2-4厘米处才可有效检测小目标）。

3、为使现场检测对焦方便，使用三脚架+二维可调精密位移云台。

从现场的检测情况来看，两排晶格器件，上排器件的温度为34.1℃，而下排器件的温度为34.2℃，说明在散热方面，各方位排列的器件的散热情况是不相同的，研究人员可以据此测试不同的排列对器件的影响，并对某些问题器件进行单独检测。

大师之选系列热像仪的最小检测目标为32微米，可以充分满足研究人员对微米级小目标的检测需求。

福禄克大师之选系列共配置了三种微距镜头，因检测距离近，故微距镜头不适合用激光自动对焦和自动对焦；若使用手动对焦，需要非常精准的光学系统的调整，而手动对焦在微距检测时容易造成对焦过近或过远，影响检测效果。

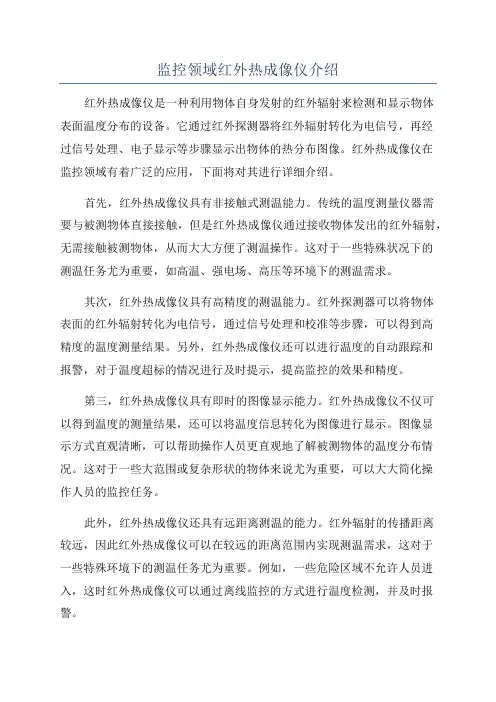

监控领域红外热成像仪介绍红外热成像仪是一种利用物体自身发射的红外辐射来检测和显示物体表面温度分布的设备。

它通过红外探测器将红外辐射转化为电信号，再经过信号处理、电子显示等步骤显示出物体的热分布图像。

红外热成像仪在监控领域有着广泛的应用，下面将对其进行详细介绍。

首先，红外热成像仪具有非接触式测温能力。

传统的温度测量仪器需要与被测物体直接接触，但是红外热成像仪通过接收物体发出的红外辐射，无需接触被测物体，从而大大方便了测温操作。

这对于一些特殊状况下的测温任务尤为重要，如高温、强电场、高压等环境下的测温需求。

其次，红外热成像仪具有高精度的测温能力。

红外探测器可以将物体表面的红外辐射转化为电信号，通过信号处理和校准等步骤，可以得到高精度的温度测量结果。

另外，红外热成像仪还可以进行温度的自动跟踪和报警，对于温度超标的情况进行及时提示，提高监控的效果和精度。

第三，红外热成像仪具有即时的图像显示能力。

红外热成像仪不仅可以得到温度的测量结果，还可以将温度信息转化为图像进行显示。

图像显示方式直观清晰，可以帮助操作人员更直观地了解被测物体的温度分布情况。

这对于一些大范围或复杂形状的物体来说尤为重要，可以大大简化操作人员的监控任务。

此外，红外热成像仪还具有远距离测温的能力。

红外辐射的传播距离较远，因此红外热成像仪可以在较远的距离范围内实现测温需求，这对于一些特殊环境下的测温任务尤为重要。

例如，一些危险区域不允许人员进入，这时红外热成像仪可以通过离线监控的方式进行温度检测，并及时报警。

最后，红外热成像仪具有可视化的特点。

红外热成像仪将红外辐射转化为可见的图像显示，使得温度分布变得直观可见。

操作人员只需要通过观察图像即可了解被测物体的温度分布情况，不需要对复杂的数值进行解读。

这对于一些非专业人员来说尤为重要，可以简化操作步骤，提高工作效率。

综上所述，红外热成像仪在监控领域具有非接触式测温、高精度、即时显示、远距离测温和可视化等特点，为工业、安防、医疗等领域的监控工作提供了重要的工具和手段。

热成像红外测温仪用途热成像红外测温仪是一种高科技的温度测量工具，其使用了红外成像技术和热成像仪的原理，通过测量物体表面的红外辐射，来测量物体表面的温度，并转换成数字信号，并显示在显示屏上。

热成像红外测温仪可以应用在很多不同的领域，例如医疗，工业检测，建筑检测等，在下面的内容中，我们将详细探讨热成像红外测温仪的各个用途。

1. 医疗领域在医疗领域，热成像红外测温仪可以用来测量人体的表面温度，例如口腔，额头，耳朵等，在手术室中使用可以检测手术刀是否太热，在护理中使用可以检测患者的情况，例如热休克等。

此外，在新冠疫情爆发期间，非接触测温成为了一种必备工具。

热成像红外测温仪的测量速度快，操作简单，所以在疫情期间被广泛使用，并成为快速测量体温的优选方案。

2. 工业领域在工业领域，热成像红外测温仪可以用来检测机械设备中不正常的部分，例如电机，轴承等。

这可以帮助工人及时检测设备的运行情况，并及时修复故障，防止因设备故障引起的意外。

同时，在工业检测中，热成像红外测温仪还可以用来检测电器箱的问题，可以减少电器火灾的风险，并提高工作效率。

此外，还可以用来检测建筑物的结构问题，例如检测楼板或墙体中的细微裂缝等。

3. 建筑领域在建筑领域，热成像红外测温仪可以用来检测建筑物的不同部分的温度分布，例如墙壁，窗户，屋顶和门等。

这可以让建筑师及时发现问题，并进行必要的维修和更改。

此外，在家庭中，热成像红外测温仪可以用来检测屋顶和墙壁中的温度，以提高空调和供暖的效率。

总的来说，热成像红外测温仪已经成为了一种不可或缺的工具，在各种领域应用广泛，并且随着科技的不断发展，其性能和功能将会不断提高。

因此，热成像红外测温仪的使用将会越来越普遍，并充分发挥它在各个领域的重要作用。

中波红外热像仪用途中波红外热像仪是一种广泛应用于许多领域的先进技术设备。

它基于热辐射原理，能够将物体的热能转化为可见的图像，通过对热能的探测和分析，能够提供有关目标对象温度分布、热量变化、热源定位等信息。

下面将详细介绍中波红外热像仪的用途。

首先，中波红外热像仪在军事领域有广泛应用。

在军事侦察中，中波红外热像仪可以迅速探测到敌人的热源，如人员、车辆和设备。

通过热像仪捕捉到的红外热图像，军事人员能够实时了解敌方动态，提前做出相应的决策。

此外，中波红外热像仪还可以用于监测边界和警戒线，识别有威胁的目标，提高军事活动的效率和安全性。

在夜间战斗中，中波红外热像仪也可以发挥重要作用，为士兵提供夜视功能，增强夜间作战能力。

其次，中波红外热像仪在工业领域也有诸多应用。

在工业生产过程中，由于摩擦、能源转化等原因，机械设备容易产生过度发热问题。

中波红外热像仪可以帮助工程师及时发现问题，并进行相应的维修和调整。

助于提高设备的工作效率和稳定性。

此外，中波红外热像仪还可以用于电气设备的故障诊断。

通过检测电路中的热点和故障区域，可以及时发现潜在的火灾隐患，保证电力设备的稳定运行，减少事故发生的可能性。

第三，在建筑领域，中波红外热像仪也具有广泛的应用价值。

通过红外热像仪的测量和分析，可以帮助工程师及时发现建筑物的热桥和漏热问题，并进行相应的修复和调整。

这样不仅可以提高建筑物的保温性能，节约能源，还可以提高居住环境的舒适度。

另外，中波红外热像仪也可以用于水电管道的检测和维护。

通过对水电管道的红外扫描，可以发现管道中的漏水和漏电问题，防止潜在的安全隐患。

此外，中波红外热像仪在环境保护和野生动物保护方面也有应用。

在环境监测中，中波红外热像仪可以用于检测汽车尾气排放、工业废气排放等，为环境治理提供参考数据。

在野生动物保护中，中波红外热像仪可以用于监测和追踪野生动物的行踪，保护珍稀野生动物的生存环境。

总结来看，中波红外热像仪在军事、工业、建筑、环境保护和野生动物保护等领域都有着重要的应用。

红外线热成像仪操作说明
一、准备工作
1. 将红外线热成像仪取出并放置在水平、稳定的表面上。

2. 打开电源开关，等待红外线热成像仪自检完毕。

3. 确保设备镜头清洁，并避免暴露在阳光直射下。

二、基本操作
1. 调节焦距和对比度：根据需要旋转镜头环，调节焦距至清晰范围，并调节对比度使图像更加清晰。

2. 切换模式：根据需要选择不同的成像模式，如全色模式、热像模
式等。

3. 拍摄图片：观察需要测量或检测的目标，按下拍照按钮进行拍摄，确保图像清晰。

4. 存储数据：操作菜单选择存储选项，保存数据至内置存储卡或连
接电脑进行数据传输。

三、高级功能
1. 温度测量：根据需要设置不同的测温范围，并在图像中对目标进
行温度测量。

2. 色带分析：使用设备自带的色带分析功能，对图像中的热量分布
进行进一步分析。

3. 图像处理：利用设备自带的图像处理功能，对图像进行增强、滤波等处理，使其更加直观、准确。

4. 实时传输：通过无线网络连接，将实时图像传输至手机或电脑，方便远程观测和控制。

四、注意事项
1. 使用时注意保护设备，避免碰撞、摔落等情况发生。

2. 用完后及时关闭电源，将设备存放在干燥通风处。

3. 避免在潮湿、灰尘较大的环境中使用，以免影响设备正常运行。

4. 如有故障或操作不当导致设备问题，请及时联系售后服务或专业维修人员进行处理。

以上就是红外线热成像仪的操作说明，希望能帮助您更好地使用和维护设备。

祝您工作顺利！。

大立科技是国内少数拥有完全自主知识产权，能够独立研发、生产热成像技术相关核心器件、机芯组件到整机系统全产业链完整的高新技术企业，是国内规模大、综合实力强的民用红外热像仪生产厂商之一。

那么大立科技有哪些知名的红外热像仪产品呢？下文中会详细介绍一下。

DM63系列DM63系列是一款384×288像素非制冷焦平面在线式红外热像仪，该产品结构紧凑、体积小、重量轻、坚固耐用，具有灵敏度高、图像清晰、测温精确、控制灵活等特点。

可以满足工业、电力、电子等行业的过程状态检测领域进行非接触测温、快速故障检测和热场分析的需求。

TX系列T4/T8是大立科技最新推出的有160×120/384×288像素的手持式电气及工业检测型红外热像仪，该仪器采用符合人体工程学的全新设计理念，并达到了2米跌落的超高防护等级；网络实时传输原始图像功能在科研和工业控制领域将发挥着重要作用。

DM10系列DM10系列红外热像仪是一款集红外、可见光于一体的网络型红外热像仪，拥有双波段图像增强技术，具有体积小巧，性价比高的特点。

可广泛应用于电力、工业、消防、安防等领域。

有160×120/120×120像素可选，是配电柜、加工和制造业、数据中心、运输和公共交通、发电厂和仓储设施连续状态监控和热点探测的理想红外热像仪。

T31入门级手持工具型红外热像仪大立T31是一款具有160×120像素的手持式工具型红外热像仪。

该红外热像仪测温快速、精确、便捷、坚固耐用，适合各种故障预防维护检测；≤0.06℃的高灵敏度，能够区分探测物体的细微温；3.5" TFT 彩色液晶大屏幕，彩色液晶大显示屏的大视野可帮助您方便检查难以触及的设备；2米抗跌落。

浙江大立科技股份有限公司是由1984年成立的浙江省测试技术研究所改制而成的股份制高新技术企业，公司专业从事制冷焦平面探测器、红外热像仪、红外热成像系统的研发、生产和销售。

红外热像仪的用途在科研领域主要应用包括：汽车研究发展－射出成型、模温控制、剎车盘、引擎活塞、电子电路设计、烤漆；电机、电子业－印制电路板热分布设计、产品可靠性测试、电子零组件温度测试、笔记本电脑散热测试、微小零组件测试；引擎燃烧试验风洞实验；目标物特征分析；复合材料检测；建筑物隔热、受潮检测；热传导研究；动植物生态研究；模具铸造温度测量；金属熔焊研究；地表/海洋热分布研究等。

红外热成像仪已广泛应用于安全防范系统中，并成为安全监控系统中的明星。

由于具有隐蔽探测功能，不需要可见光，可以使犯罪份子不知其工作地点和存在，进而产生错误判断，导致犯罪行为被发现。

在某些重要单位，例如：重要的行政中心、银行金库、机要室、档案室、军事要地、监狱等，用红外热成像仪24小时监控，并随时对背景资料进行分析，一旦发现变化，可以及时发出警报，并可以通过智能设备的处理，对有关情况进行自动处理，并随时将情况上报，取得进一步的处理意见。

1.各种电气装置：可发现接头松动或接触不良，不平衡负荷，过载，过热等隐患。

这些隐患可能造成的潜在影响是产生电弧、短路、烧毁、起火。

2.变压器：可以发现的隐患有接头松动，套管过热，接触不良（抽头变换器），过载，三相负载不平衡，冷却管堵塞不畅。

其影响为产生电弧、短路、烧毁、起火。

3.电动机、发电机：可以发现的隐患是轴承温度过高，不平衡负载，绕组短路或开路，碳刷、滑环和集流环发热，过载过热，冷却管路堵塞。

其影响为有问题的轴承可以引起铁芯或绕组线圈的损坏；有毛病的碳刷可以损坏滑环和集流环，进而损坏绕组线圈。

还可能引起驱动目标的损坏。

4.电气设备维修检查，屋顶查漏，节能检测，环保检查，安全防盗，森林防火，无损探伤，质量控制，医疗检查等等也很有效益。

热像仪的应用非常广泛，只要有温度差异的地方都有应用。

比如：在建筑领域，检查空鼓、缺陷、瓷砖脱落、受潮、热桥等；在消防领域可以查找火源，判定事故的起因，查找烟雾中的受伤者；公安系统可以找夜间藏匿的人；汽车生产领域可以检测轮胎的行走性能、空调发热丝、发动机、排气喉等性能；医学可以检测针灸效果、早期发现鼻咽癌、乳腺癌等疾病；电力检查电线、连接处、快关闸、变电柜等。

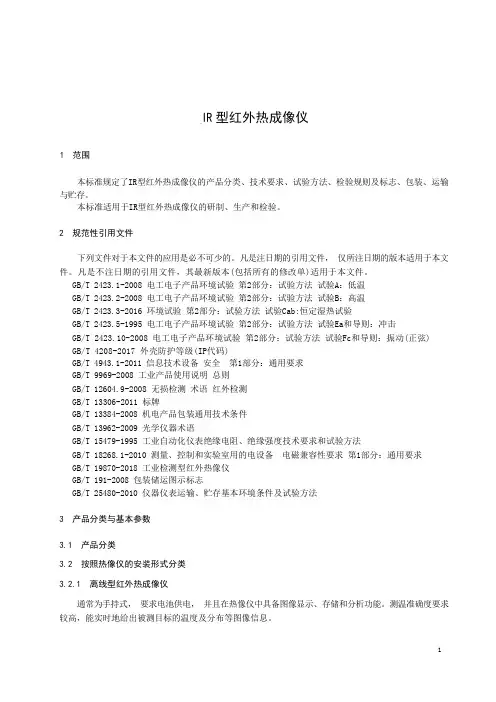

型红外热成像仪IR1 范围本标准规定了IR型红外热成像仪的产品分类、技术要求、试验方法、检验规则及标志、包装、运输与贮存。

本标准适用于IR型红外热成像仪的研制、生产和检验。

2 规范性引用文件下列文件对于本文件的应用是必不可少的。

凡是注日期的引用文件，仅所注日期的版本适用于本文件。

凡是不注日期的引用文件，其最新版本(包括所有的修改单)适用于本文件。

GB/T 2423.1-2008 电工电子产品环境试验第2部分：试验方法试验A：低温GB/T 2423.2-2008 电工电子产品环境试验第2部分：试验方法试验B：高温GB/T 2423.3-2016 环境试验第2部分：试验方法试验Cab:恒定湿热试验GB/T 2423.5-1995 电工电子产品环境试验第2部分：试验方法试验Ea和导则：冲击GB/T 2423.10-2008 电工电子产品环境试验第2部分：试验方法试验Fc和导则：振动(正弦) GB/T 4208-2017 外壳防护等级(IP代码)GB/T 4943.1-2011 信息技术设备安全第1部分：通用要求GB/T 9969-2008 工业产品使用说明总则GB/T 12604.9-2008 无损检测术语红外检测GB/T 13306-2011 标牌GB/T 13384-2008 机电产品包装通用技术条件GB/T 13962-2009 光学仪器术语GB/T 15479-1995 工业自动化仪表绝缘电阻、绝缘强度技术要求和试验方法GB/T 18268.1-2010 测量、控制和实验室用的电设备电磁兼容性要求第1部分：通用要求GB/T 19870-2018 工业检测型红外热像仪GB/T 191-2008 包装储运图示标志GB/T 25480-2010 仪器仪表运输、贮存基本环境条件及试验方法3 产品分类与基本参数3.1 产品分类3.2 按照热像仪的安装形式分类3.2.1 离线型红外热成像仪通常为手持式，要求电池供电，并且在热像仪中具备图像显示、存储和分析功能。

中波红外热像仪用途中波红外热像仪是一种先进的探测设备，利用中波红外辐射技术进行目标识别和热像采集。

它可以将红外辐射能够转化为可见光信号，从而实现对目标的非接触式测量和成像。

这种设备在各个领域中有着广泛的应用，具有重要的意义。

首先，中波红外热像仪在军事安全方面发挥着重要作用。

它可以用于夜间侦察和目标识别，有效提高作战能力和战场感知能力。

在战术部署中，军事人员可以利用该设备探测隐藏在暗处的敌方目标，提前做出反应。

此外，它还可以用于武器系统的热成像导引，提高射击精度和命中率，从而实现精确打击目标。

其次，中波红外热像仪在安防监控领域也有着广泛的应用。

它可以用于夜间巡逻和监控活动，能够有效防范和打击犯罪行为。

在城市安保中，该设备可以用于警察机构的巡逻、排爆和反恐等任务，提高应急处置能力。

同时，在工业企业和重要基础设施等领域，中波红外热像仪可以用于实时监控和故障诊断，提高设备安全性和生产效率。

此外，中波红外热像仪在医疗领域也发挥着重要的作用。

它可以用于体温检测、疾病筛查和医学诊断。

尤其在传染病爆发期间，快速准确测量人体体温可以帮助医护人员及时发现患者并采取相应措施，防止病毒传播。

此外，热像仪还可以用于肿瘤早期诊断、血液循环研究等领域，在医学科研中有广阔的应用前景。

总之，中波红外热像仪作为一种先进的探测设备，在军事安全、安防监控和医疗领域中具有广泛的应用前景。

它的运用不仅提高了工作效率和安全性，也为人们的生活带来了更多便利和安全。

相信随着科学技术的不断发展，中波红外热像仪将在更多领域中发挥重要的作用，为人类社会的进步和发展做出更大的贡献。

国家安全标志证号： MAK130144注：此型号为高配，可拍照，可摄录。

一、产品概述YRH300红外热成像仪，以先进的UFPA非制冷焦平面红外控测器和高质量的光学镜头为核心，结合方便快捷的操作系统、依靠水平的人体工学结构设计、功能完善的拓展配件，为适用用户打造了一款“成像清晰、测量准确、操作简单、携带轻便”的理想测温工具，是现场温度检测、预防性维护等应用场所不二选择。

测量原理：红外辐射：在自然界中，任何温度高于绝对零度（-273℃）的物体都会向外界辐射红外线，物体的辐射能量的大小，和物体表面的温度高低相关。

红外控测器：能把被测物体红外辐射量的变化变成电量变化的装置，也即将光信号转换成电信号。

红外热成像仪利用光学器件将被测目标辐射的红外能量聚集在红外探测器上，将探测器上每个像素点接收的红外数据进行处理后，对比预先标定好的温度数据，转像成标准的视频格式并显示出来，从而实现了将被测物的热分布转像为红外热图的过程。

为种红外热图与被测物体表面的热分布相对应，热图像上面的不同颜色代表被测物体的不同温度。

二、工作环境：a)工作温度：（0～40）℃；b)平均相对湿度：≤ 98% ；c)大气压力：（80～116）kPa；d)工作环境：有瓦斯或煤尘爆炸危险，但无显著振动和冲击，无破坏绝缘的腐蚀气体场所。

三、技术指标1、技术参数四、适用范围●探测煤矿井下隐蔽性火区分布、火源位置●顶板冒落与老塘透水分析●检查运输机、皮带及托辊的发热状况●测量采煤机组、水泵、局扇、防爆电机及动力设备（包括动力电览）的温升●井下中央与采区变电所各种电气设备接头、开关等事故隐患监测●矿难救援；并可利用长期贮存的热图帮助分析井下事故●科学研究●预警地面矸子山与煤堆自然发火，变电所各种接头、排线、开关及变压器的故障检测技术QQ：541595498。

T1040无需长焦镜头，即可在安全距离处测量目标FLIR获得专利的MSX®技术在不影响测量数据显示的条件下，亦能读取文本和可见光细节信息T1040整机保修探测器保修电池保修0°120°60°90°ULTRAMAX™FLIR独创UltraMax 始标准图像的4倍，像素范围，生成更密集的温度测量值，精度。

红外培训中心(ITC )可帮助您扩展专业知识，过学习 ITC 的高价值课程，充分发挥红外热像仪的最大使用价值。

参加初级培训过程，获得1级热像师认证，级培训。

ITC 培训是一项十分重要的投资计划，红外热像仪时更能得心应手。

FLIR 图像处理MSX ®、UltraMax TM 与适应性滤光算法确保获得最平稳、最详细的图像信息高灵敏度用户界面 采用FLIR 反应最快、最灵敏的触摸屏连续自动调焦与您的运动保持同步，确保图像与视频准确对焦T1040型号FLIR T1040成像与光学参数红外探测器1024 x 768分辨率、310万像素，带UltraMax TM功能热灵敏度/NETD+30 °C时<0.02 °C镜头选择12°、28°、45°、3x微距镜头最小焦距0.4 m空间分辨率(IFOV)0.47 mrad图像频率30 Hz波长范围7.5 - 14 µm4.3”显示屏800 x 480像素自动定向有触摸屏有图像显示模式红外图像有可见光图像有MSX®将可见光细节信息与全分辨率红外图像叠加，获得清晰的文本与定位信息UltraMax™超级放大功能将像素提高至原来的4倍，达到310万像素测量精度测温范围介于5°C-150°C，精度为±1°C 或 ±1%，在25°C常温下测温范围为1200°C以下，精度为±2°C或读数的±2%，在25°C常温下测温范围-40 ~ +2000°C测量分析测量工具10个点测温，5+5区域(区域框、圆圈)，含最小/最大/平均值发射率校正0.01至1.0，或从辐射率表的材料清单中选择测量值校正发射率、反射温度、相对湿度、大气温度、目标距离、外部红外窗口补偿调色板铁红色，彩虹色，高对比彩虹色，白热，黑热，极光色，熔岩色媒体文件存储存储介质可拆卸SD卡(Class 10)图像文件格式标准JPEG图片，包括数码照片和全辐射测量数据视频录制/视频流辐射红外视频录制实时辐射视频录制，存储至SD卡中非辐射红外视频录制H.264存储至SD卡中辐射红外视频流通过USB接口实时传输辐射视频流非辐射红外视频流通过WiFi或USB接口传输H.264视频数码相机数码相机视场角(FOV)匹配：根据红外镜头调节视频灯内置LED灯其它信息USB、连接器类型通过USB Micro-AB接口从/向PC传输数据或未压缩的彩色视频电池可充电锂离子聚合物电池电池连续工作时间25℃时 >2.5小时充电系统直充(交流适配器或12V车载充电器)或双座充电器充电时间 2.5h可充满电量的90%外部供电运行AC适配器，90-260VAC电源输入，50/60Hz或12V车载供电(带有标准插头的电缆，可选配)电源管理自动断电功能，用户可设置存放温度范围-40°C至+70°C重量 1.9 kg系统标配：红外热像仪(含镜头)、电池(2块)、充电器、HDMI-HDMI电缆、硬质便携箱、蓝牙耳机、SD卡、大眼罩、镜头盖、颈带、电源(包含多个插头)、USB数据线、标准A-MicroB接口、 标定证书、FLIR Tools+ 许可证、CD-ROM用户文档、打印文档Corporate HeadquartersFLIR Systems, Inc.。

高速红外热像仪—完美解决速度需求采用热电偶或点温仪测得的热量并不能完全反映设备的热属性。

传统方法无法提供能全面描绘高速热应用的分辨率与速度。

相反，红外热像仪能捕获成千上万个快速变化的热点，精确显示热源与扩散趋势。

选择合适的热像仪、搜集可靠的测量值、生成具有说服力的报告，为研究工作奠定坚实的基础。

FLIR 锑化铟制冷型红外热像仪拍摄FA-18大黄蜂战机的定格画面。

传统热电偶的热图像红外热像仪的类型红外热像仪大体可分为两类：一类是高性能制冷型光子计数红外热像仪，另一类是经济实惠的非制冷型微测热辐射计红外热像仪。

现今市面上的大多数制冷型热像仪采用锑化铟(InSb)探测器。

制冷型红外热像仪通过计算某一个特定波段(尤指3-5μm 的中波红外波段)能量的光子来工作。

光子撞击像素点，转化为可存储于积分电容器的电子。

像素点以电子的方式，通过断开或短路积分电容器来控制快门。

根据不同的热像仪型号，FLIR 锑化铟热像仪扫描-20至350˚C 物体的积分时间为6ms-50µs 。

这些极短的积分时间为定格画面提供了可能性，能够精确测量每个快速变化的瞬间。

与制冷型热像仪相比，非制冷型热像仪成本更低、质量更轻、功耗更小。

非制冷热像仪像素点采用特定材料制成，其电阻可随温度的变化发生明显变化。

常见材料为：氧化钒或非晶硅。

当热能聚焦于像素点时，像素点会随之升温或冷却。

因像素点的电阻随着温度的变化而变化，其大小可测量，能通过校准操作映射回目标温度。

像素点拥有限定的质量，它们有相应的热时间常数。

现今配备有非制冷型微测热辐射计红外探测器的热像仪，其时间常数一般为8-12ms 。

但这并不意味着像素点能在8-12ms 内立即响应，并提供精确结果！一般经验是：处理跃阶输入信号的一阶系统达到稳定状态的所需的时间是时间常数的5倍。

时间常数与思维实验为了探讨微测热辐射计红外探测器的响应时间，我们来打一个有趣的比方，假想有两桶水：一桶是装满已搅拌均匀的0℃冰水，另一桶是让水在100˚C 时快速沸腾。

DT-9875红外热像仪采用非制冷焦平面红外探测器，将被测物体的红外热谱图以高清晰度、高灵敏度的伪彩图像方式呈现在您的面前；对于静态、动态物体的测量工作易如反掌；并可将图像、视频和语音存储在Micro SD卡上，便于计算机进行深度分析和统计。

优秀的性能、卓越的品质、超高性价比，是您工作需要的最佳工具。

【产品特性】1.-20~400℃宽量程和高精确度2.3.5英寸高清TFT触摸屏3.LED照明灯、IP65防护等级、2米防摔的科学严谨设计4.20倍可调焦功能5.全自动直方图的图像调节6.拍照和视频功能7.创新红外/图像融合、画中画等功能8.19200像素（160*120）红外分辨率9.640*480可见光分辨率10.现场语音记录功能B和SD卡输出，机身附带4G SD卡，最大可扩至64G12.三个可移动点自动实时跟踪和标注【技术指标】【光学参数】视场角/最小聚焦距离：33°x 24°/ 0.3m空间分辨率：3.33mrad热灵敏度（NETD）：≤0.08℃(30 ℃)图像帧频：50Hz聚焦方式：手动数字变焦：1-2倍连续变焦，步距0.1旋转：360°实时旋转，步距1°光圈：F/1焦距：7.5mm探测器类型：非制冷焦平面探测器(UFPA)分辨率：160x120工作波长：8~14um【图像参数】LCD显示器：3.5寸彩色TFT LCD，320x240触摸屏：3.5寸电容触摸屏TV输出：PAL或者NTSC可见光分辨率：640x480可见光视场角：62.3°融合功能：可见光与红外图像融合，画中画图像调节：直方图自动调节、自动亮度手动对比度调节、自动对比度手动亮度调节、手动亮度手动对比度调节调色板：黑热、白热、铁红、反铁红、彩虹、羽虹【测量】测温量程：范围1：-20℃~+150℃，范围2：0℃~+400℃测温精度：±2℃或者读数的±2%，取较大者【测量分析】点分析：3个可移动点线分析：2条（水平线和垂直线）区域分析：3个可移动方框（最大值、最小值、平均值）高低温检测：自动标记区域内最高温和最低温高低温报警：颜色和声音等温分析：检测高温、低温、温度区间辐射率校正：0.01到1之间，可变测量校正：辐射率，环境温度，距离，相对湿度，温度补偿【视频存储】存储介质：4GB 可移动的Micro SD卡，最高可支持32GB视频存储格式：标准MPEG-4，640x480@30fps，文件名mp4视频存储模式：红外、可见光或者融合【图像存储】红外图像文件格式：带温度数据的JPG可见光图像文件格式：红外、可见光或者融合【设置】激光：小于class2设置命令：单位、语言、日期、时间、信息语言：多国【可见光摄像头】接口：USB-mini、音频插孔、复合视频、Micro SD插槽USB：热像仪与PC之间传输数据视频输出：复合视频（PAL或者NTSC）【电源系统】电池：可充电锂电池，工作时间长达4小时以上输入电压：直流9V至12V充电系统：在线充电电源管理：自动睡眠、自动关机（可配置）【环境参数】工作环境温度：-20℃至+50℃储存环境温度：-40℃至+70℃环境湿度：10%~90%，无冷凝防护等级：IP65防摔等级：2米跌落抗冲击性：25g(IEC60068-2-29)抗震动性：2g(IEC60068-2-6)【物理特性】重量：920克尺寸：243x103x160【应用】1.电力设备维护和检修2.暖通设备的日常保养3.运输行业和汽车维护保养4.建筑应用领域5.海洋业/农业/采矿挖掘领域6.工厂制造现场检测和设备保养7.国防领域8.石油、化工和冶炼领域9.汽车制造业10.电子电力制造业11.LED照明、光伏产业等新能源环保产业12.道路交通、桥梁建设、轨道交通【配件】DT-9875热像仪*1红外镜头*1红外镜头盖*1遮光罩*1三角架底座*1锂聚合物电池*1电源适配器*1充电器*1Micro SD卡*1USB连接线*1视频线*1耳机*1使用说明书*1保修卡*1仪器软件安装光盘*1便携工具箱*1（深圳华之慧科技/product.aspx?menuid=11010108）。

华中科大研制出一秒钟内测出体温的仪器
佚名
【期刊名称】《上海生物医学工程》
【年(卷),期】2003(24)2
【摘要】一种名为“慧眼HW-O5”的人体温度红外热图像仪日前在华中科技大学研制成功。

这一新型红外热像仪可在1秒钟的瞬间,立即显示人体热图像和最高体表温度,温度分辨率可达到0.06℃,甚至牙痛等局部发热的症状也能显像。

该仪器集先进的光电子技术、热成像技术和图像处理技术于一体。

使用时。

【总页数】1页(P34-34)
【关键词】研制;体温;仪器;一秒钟;传染性非典型肺炎;华中科技大学
【正文语种】中文
【中图分类】R443.5
【相关文献】
1.以色列研制出能远距检测多人体温的仪器/美发明杀灭SARS病毒装置/法研制出高精度放射治疗剂量计/意大利开发出医用电子鼻/IBM推出新型服务器/新型硬盘汽车导航仪 [J],
2.美研制出新仪器15分钟测出艾滋病 [J],
3.华中科大研制出医疗检测新仪器——实时散斑测速仪 [J], 秦萼生
4.以色列研制出能远距检测多人体温的仪器 [J],
5.华中科大研制出国内首个高清转换软件系统 [J],
因版权原因，仅展示原文概要，查看原文内容请购买。

又一黑科技火了，红外热像市场将破70亿大关，6大企业各有千秋高精尖科技越来越多参与到我们生活中。

尤其是当下测温需求激增，测温产品琳琅满目，相应企业也走到大众面前。

其中知名企业包括：菲利尔、飒特红外、高德红外、福禄克、艾睿光电和海康微影。

国内红外技术最初应用在军事和安防监控领域居多，随着技术普及，产品生产成本降低，开始逐渐应用于家庭和日常生活领域。

民用市场扩大后，红外热成像市场规模越来越大，2020年已有58亿元，2021年达到62亿元，按照全球机构预测，不久后市场规模将会超过70亿。

菲利尔菲利尔是一家国外红外热成像企业，产品在市场上应用非常广泛，主营产品应用于热敏相机、智能手机配件、军事搜索救援等领域的产品。

它是一家老牌企业，曾一度占全球市场的一半份额，后来随着红外市场更多新秀崛起，其市场份额降至30%。

飒特红外飒特红外是总部位于中国广州的红外科技企业，集成技术研究、生产、销售于一体，产品销往全国以及世界各地。

飒特红外成立31年，在红外热成像领域成绩斐然。

国内第一台民用红外热电视、第一台非制冷焦平面工业监测用红外热像仪、第一台达到国际先进水平的焦平面热像仪，均由飒特红外研发。

在产品线上，飒特红外拥有丰富的产品线：人体测温、电子消费品、工业品、车载、安防、无人机应用等多个系列。

其中，MinIR256热像仪作为电子消费品主推产品，已在安防和宠物等多种场景中得以广泛应用。

高德红外高德红外成立于中国武汉，同样是一家聚焦红外测温产品的民营上市公司。

其产品涵盖红外探测器芯片、产品、光电系统、完整武器系统等领域。

高德红外拥有完整的自主技术，包括底层的红外核心器件，和综合光电系统的全产业链研发生产体系，主导技术特征明显。

根据武汉高德红外股份有限公司上半年所发布的财报显示，上半年营收同比下滑33.34%。

福禄克福禄克属于上个世纪最早一批生产研究红外热像仪企业，也是最早进入中国市场的红外企业，在北京设立有维修站和办事处。
