做个电源，LT1083芯⽚，0~30V可调线形电源这次制作，⽤到的元件，除了数字电压表头和数字电流表头是买的，其他都是⽤的拆机元件外壳⽤了⼀个报废的电脑电源外壳，变压器也是旧的，不过功率够⼤主要调压芯⽚⽤了1083三端调压，最⼤输出到7.5A，不过平常⽤不到那么⼤的电流⽬前，还在制作外壳，机壳内部布局阶段这个⼤家伙，就是这次⽤的变压器了输出电压1083加上散热⽚的样⼦，其他部分元件还没有进⾏焊接整流桥这个三段开关，⽤来选择变压器输出电压先⽐划⼀下这个⼤家伙，放在机壳内部的样⼦制作过程也是没有什么详细计划，因为机壳就那么⼩，需要把不少东西塞进去，只能是慢慢摸索，交流电电源输⼊部分处理⼀下，加了⼀个保险管卡⼦把电源风扇安装在外部，保护⽹也在外边装进去变压器，已经占去⼀多半的空间了，其他元件，就是要好好找⽣存空间了原来板⼦上有个电线插头，可以利⽤⼀下处理以后的效果找的⼩散热⽚，给整流桥和7807稳压器散热，7V电压⽤来驱动风扇，和给两个数字表头供电安装的⼤致效果，开始把7V电压完全独⽴了，独⽴的整流桥，独⽴的7807稳压芯⽚，结果发现，7V电压和主电压的负极之间还有电压差，如果两个负极直接相连，还有微弱电流，最后还是放弃7V独⽴整流了，直接冲主变压器取电给1083主调压芯⽚，增加⼀下散热⽚这⾥⽤的⽀撑柱⼦，是电脑主板上拆的电压调节开关的位置找个⽩塑料遮挡⼀下，稍微美观了⼀些找了个⼩电位器，作为电压微调就地取材，找了⼀个固定的位置内部空间狭⼩，安排散热⽚，电路板，要费不少时间最后感觉这个位置，挺合适的散热⽚通过铁柱⼦和外壳固定另外还找了⼀个开关，安装在前⾯板上，后⾯还有⼀个开关，不过不够⽅便最后的效果内部接线测试过程中，发现7V供电的新⽚，⽐较热，原因是当使⽤⾼电压档位的时候，很⼤的电压加在稳压芯⽚7807上⾯，造成功耗过⼤，考虑给7807芯⽚多增加⼀点散热⽚，由于空间限制，在电脑主板上找了⼀个北桥散热⽚，厚度刚好，就是有点宽了，要裁下⼀块要增加的散热⽚稳压芯⽚，移动到旁边，给散热⽚腾格地⽅裁开了打孔，进⾏安装试验正式安装前，加上导热胶安装以后的效果厚度刚好不影响外壳最后进⾏电压调整，调节可变电阻，让电压变化范围正好落在30V以内，因为我这个4位的电压表，最⾼显⽰30.00V,超过以后显⽰1,变压器的输出能⼒35V，实际上很少⽤到30V以上的电压最⾼电压30V最低电压0.13V, 应该是0.00V就完美了，可能是我的元件问题，稍有差别精确调出来12.00V，纹丝不动⾃制电源和买来的合⼀个影LT1083稳压电源制作好了。
网络高等教育专科生毕业大作业题目：0~30V简易可调式直流稳压电源的设计学习中心：新疆伊犁经贸培训中心层次：高中起点专科专业电气工程及其自动化年级： 2009 年秋季学号： 0914********学生：李平指导教师：白俊完成日期： 2011 年 8 月 17 日摘要本文详细介绍了30V简易直流稳压电源计的发展现状，发展中所面临的问题。
随着时代的发展，数字电子技术已经普及到我们生活，工作，科研，各个领域，本文将介绍一种直流稳压电源，同时分析了数字技术和模拟技术相互转换的概念。
同时也详尽的介绍了此次设计中最重要的组成部件单片机的概念、工作原理及设备总体结构，其中包括MCS-51的发展历程，选型依据。
设计了一种基于单片机MCS-51的自动装箱机，介绍了所选用的8031、8255等单片机。
关键词：D/A转换；单片机；电源目录第1章绪论 (1)1.1 设计要求 (2)1.2 总体方案确定 (2)1.3 单元电路设计 (3)第2章系统硬件设计 (4)2.1 MCS—51单片机主要应用特性 (4)2.2 系统面板设计及控制原理图 (4)2.3 输入/输出接口系统设计 (5)2.4 调整输出的设计 (8)2.5 电路调试 (8)2.6 改进措施 (9)2.7 电源 (9)第3章系统软件设计 (11)3.1 主程序 (11)3.2 显示子程序流程图 (12)3.3 输入给定值中断服务程序 (13)第4章结论 (14)参考文献 (15)致谢 (16)第1章绪论电源技术尤其是数控电源技术是一门实践性很强的工程技术，服务于各行各业。
电力电子技术是电能的最佳应用技术之一。
当今电源技术融合了电气、电子、系统集成、控制理论、材料等诸多学科领域。
随着计算机和通讯技术发展而来的现代信息技术革命，给电力电子技术提供了广阔的发展前景，同时也给电源提出了更高的要求。
随着数控电源在电子装置中的普遍使用，普通电源在工作时产生的误差，会影响整个系统的精确度。

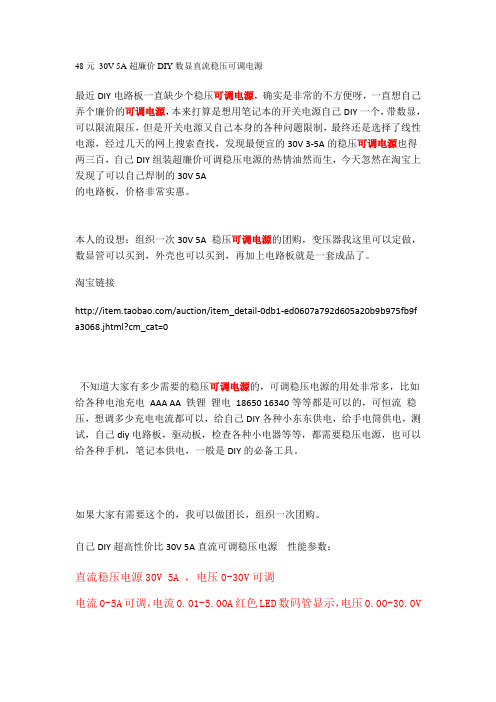

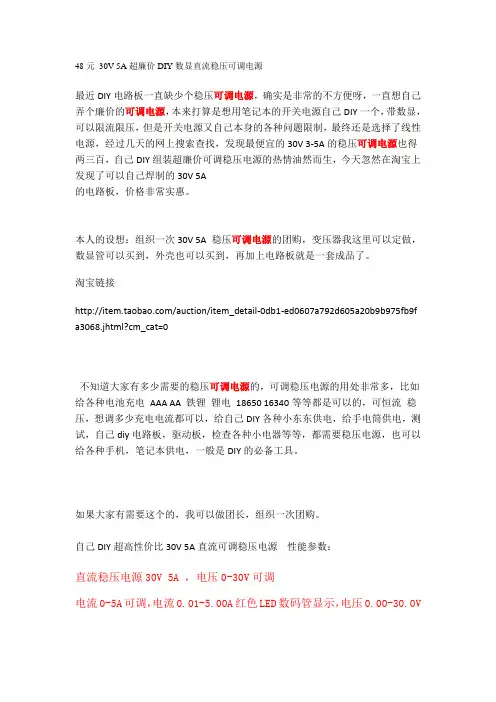

48元30V 5A超廉价DIY数显直流稳压可调电源最近DIY电路板一直缺少个稳压可调电源，确实是非常的不方便呀，一直想自己弄个廉价的可调电源，本来打算是想用笔记本的开关电源自己DIY一个，带数显，可以限流限压，但是开关电源又自己本身的各种问题限制，最终还是选择了线性电源，经过几天的网上搜索查找，发现最便宜的30V 3-5A的稳压可调电源也得两三百，自己DIY组装超廉价可调稳压电源的热情油然而生，今天忽然在淘宝上发现了可以自己焊制的30V 5A的电路板，价格非常实惠。
本人的设想：组织一次30V 5A 稳压可调电源的团购，变压器我这里可以定做，数显管可以买到，外壳也可以买到，再加上电路板就是一套成品了。
淘宝链接/auction/item_detail-0db1-ed0607a792d605a20b9b975fb9f a3068.jhtml?cm_cat=0不知道大家有多少需要的稳压可调电源的，可调稳压电源的用处非常多，比如给各种电池充电AAA AA 铁锂锂电18650 16340等等都是可以的，可恒流稳压，想调多少充电电流都可以，给自己DIY各种小东东供电，给手电筒供电，测试，自己diy电路板，驱动板，检查各种小电器等等，都需要稳压电源，也可以给各种手机，笔记本供电，一般是DIY的必备工具。
如果大家有需要这个的，我可以做团长，组织一次团购。
自己DIY超高性价比30V 5A直流可调稳压电源性能参数：直流稳压电源30V 5A ，电压0-30V可调电流0-5A可调，电流0.01-5.00A红色LED数码管显示，电压0.00-30.0V红色LED数码管显示带有智能的散热风扇，当温度高了就智能开启风扇散热稳压、稳流自动切换①、在输出满功率的状态下，长时间工作②、稳压、稳流自动切换③、较低的纹波电压④、LED显示输出电压和电流⑤、具有可自由选择的过流保护方式（稳流或截止）适应更广泛的使用范围⑥、具有连续可调输出过压保护功能，对负载有更强的保护输入电压220V±10%频率50/60Hz输出电压连续可调DC ；0-30V 输出电流连续可调DC: 0-5A保护电流限流保护及短路保护电源效应≤0.01%+10mV负载效应≤0.01%+10mV纹波和噪声CV ≤5MVRMS(有效值) 环境温度-10℃-40℃相对温度<90%最后的成品类似这个：说明：这个知识作为参考，最后要订做的外壳还有数码管和电位器都会有变化，具体再决定这是电路板：这个是空的电路板：电路板的尺寸：12X9cm这是电路图：19234463081.pdf.tif (56.77 KB) 这是元件列表：C1 25V/470UF R8 10KC2 25V/470UF R9 10KC3 471 R10 470C4 153 R11 470C5 6.3V/220UF R12 470C6 6.3V/220UF R13 680/1WC7 250V/1UF R14 100C8 6.3V/220UF R15 100C9 471 R16 100C10 104 R17 7.5K/2WC11 35V/470UF R18 10KC12 50V/2200UF R19 7.5K/2WC13 50V/2200UF R20 10KC14 50V/2200UF R21 10KC15 25V/470UF R22 10KC17 50V/4.7UF R23 1KD1 IN4007 R24 0.22/5WD2 IN4007 R25 0.22/5WD3 IN4007 R26 56KD4 IN4007 R27 100KD5 IN4007 R28 2.7KD6 IN4007 R29 2.7KD7 IN4007 R30 100D8 IN4007 R31 1KD9 IN4744/15V RL1 12V继电器D10 IN4735/6.2V RL2 12V继电器D11 3V T1 8050D12 3V T2 8050D13 6A10 T3 8050D14 6A10 U1 LM358D15 6A10 U2 LM358D16 6A10 U3 7812D17 IN4007 U4 7805A-RP 10K（电流调整电位器）VR1 100K（电流设定电位器）V-RP 10K（电压调整电位器）VR2 501（电压设定电位器）NTC 10K负温热敏电阻VR3 10K（继电器1设定电位器）FAN 12V温控风扇接口VR4 10K（继电器2设定电位器）LED 恒流指示灯接口VR5 10K（温控风扇设定电位器）Q1 TL431Q2 TIP41 散热片*2Q3 TIP41 散热片螺丝*2R1 680/1W 8脚IC座*2R2 2.7K 2DF20*2R3 20K IN5404*1R4 3K 50V/100uF电容*1R5 33K 2.7K电阻*1R6 33K 电位器旋钮*2R7 10K 电路板*1电路图和元件说明：（文件为pdf格式的，下载后改下扩展名为.pdf就可以了）如果大家想要的非常多，我会近期内在团购区组织团购。
前几天发帖atx电源改0V-30V可调电源，我有朋友说很乱，我整理了一下，这是以前的帖子现在开始整理：我的得到了猪蹄煮不烂朋友的大力支持，在他的帮助下一步一步的进行，原文参考：第一步：打开电源拆除电源的 -5V +5v的部分，不知道怎么拆的就顺着后面往前拆，把欠压过压的电路全部拆除。
第二部：拆除TL494的1脚上的全部原件，TL494和7005的原理是一样的，然后拆除2脚的电阻，上面的电容不要拆，第三步：要在2脚做一个调压电路具体的怎么做我下面给大家分享。
调压原理借用的猪蹄煮不烂的“调整1脚和2脚的电阻都能达到调压目的只是1脚不能从0V 起调。
”2脚接7500 14脚取样基准电压（5V）这个电压是恒定的。
所以1脚能比较出电压是不是升高了，或者降低了”第四步：把12V的输出电容换成耐压50V的，不然会吓你一跳。
第五步：用一个24K的电阻接到TL494的一脚，另一角接电源的原12V的输出端作为R1 再找个的电阻接到TL494的1脚另一端接地，（我没有的电阻，我用了个5K的）作为R2。
TL494的2脚接一个的电阻接到电位器的中端，电位器的上端接tl494的13 14 15脚下端接地，我的这个电源，这样接好后，有个问题，电压不能从0v调起，又请教网友猪蹄煮不烂，在他的帮助下，减少电位器中端的电阻的阻值，顺利的把电压从到了。
我没有买到常闭温度控制器，所以我的风扇是长吹的，最后做了个表头的单独的供电电源，找了个电子射灯的电源，刚好上面有个12V的交流输出。
我就在上面加绕了双线并绕得到2个8V的电压，用全桥和7812 7805得到一路12V两路5v给风扇和表头供电，因为电压表，电流表是不能共地的，如果要想共地要买隔离的电压表和电流表，如果用指针的电压表和电流表就不需要另外做电源。
电位器一定要买线绕的，那样就不会感觉调电压变化太快。
电位器可以选用5K-40KZ 之间的任意阻值。
电源的输出端要接个3W500的放电电阻，可以及时的放掉输出电容剩余的电。
DIY日记0-30V可调线性稳压电源DIY日记——0-30V可调线性稳压电源啊哲作为一名电子爱好者，平时喜欢做一些电子小制作，在电路调试和制作过程中经常为电源犯愁，有时候为了调试一个简单的电路而单独搭一个电源，这样即费时又消磨DIY的兴致。
最近本人利用手头一些闲置零件，自己打造了一台“MINI”型直流0-30V可调稳压电源。
现将整个DIY过程与大家分享。
（图1）本人在深圳工作时买了几个大小不一的铝合金外壳（当时看到这些外壳挺漂亮就买了，一直闲置着），其中一个较大一点的外壳尺寸为：134x106x55mm。
家里还闲置了一个功率约30W左右的小变压器（该变压器是从旧黑白电视机上拆下来的，有8V和18V两组输出），其厚度还刚好能装到这较大尺寸的铝合金外壳内。
既然这么巧合，想不“撮合”它们都找不到理由了。
那接下来就是考虑稳压电路部分了，0-30V可调稳压电路可以通过以下几个方案来实现：1)采用运放加大功率管来实现（市面上很多批量生产的可调稳压电源都采用这种方案），该方案使用的材料非常低廉，但线路复杂不适合手工搭板；2)采用LM723专用电源稳压IC加大功率管来实现，该方案比较成熟，线路也比较简单，但LM723比较难买，需要到电子市场去找或邮购；3)采用LM317/338电源稳压IC，该方案线路非常简单，但按其典型应用电路接法，输出最低只能调到1.25V，要想0V起调必须加一个稳定的负电压基准来修正，一些电子杂志上也有人在LM317输出端串联2个二极管来降压，达到调“0V”的目的，这是初学的菜鸟们讨论的问题，大家心知肚明就行了；4)采用TL431电源稳压IC加大功率管来实现，该方案也具有线路简单的优点，但也同样遇到LM317不能调“0V”的问题；5)采用LM2576-ADJ开关型稳压IC来实现，该方案也具有线路简单、效率高等优点，但也同样遇到输出不能调“0V”的问题和电感线圈比较难加工；通过一番权衡利弊后，决定采用LM317的方案，刚好手头还有几个闲置的LM317T，“量身”设计的完整电路如图2所示。
学号毕业设计（2016届本科）题目：0-30V可调直流稳压电源设计学院：专业：作者姓名：指导教师：职称：完成日期：年月日二○一六年五月目录摘要1Abstract2第1章绪论31.1 论文研究背景与意义31.2 国内外研究31.3发展趋势41.4 主要内容4第2章硬件设计42.1 主电路设计52.2 整流、滤波、稳压电路设计52.3主电路元器件的选择9本章小结10第3章控制电路设计103.1 LM317芯片及应用电路103.2 控制电路元器件的选择113.3 单片机AT89C51简介123.4芯片方案选择143.5 控制电路图163.6 四位共阳极数码管173.7 S8050三极管作用173.8 采样电路183.9 辅助电源电路19本章小结20第4章软件系统设计及仿真214.1 程序流程图224.2程序234.3仿真结果29本章小结30总结31致谢32 参考文献33 附录34摘要本文设计了一种基于AT89C51单片机为核心控制器的数控直流稳压电源，该电源主要由辅助电源、显示电路、控制电路、数模转换电路、稳压电路和模数转换电路六部分组成。
该系统以AT89C51单片机为控制单元，以数模转换芯片DAC0832输出参考电压，以模数转换芯片TLC1534对釆样值进行转换为数字信号。
辅助电源提供各个芯片、数码管和放大器所需工作电压，显示电路用于显示电源输出电压的大小，输出电压值可通过按键对其进行步进控制（±0.1V)，并且在按键长时间按下的时候能连续增加或减小。
关键词：数控直流稳压电源；AT89C51；D/A转换AbstractIn this paper, the design of a based on AT89C51 microcontroller as the core controller of NC DC regulated power supply, the power supply mainly by auxiliary power supply, display circuit, control circuit, digital to analog conversion circuit, a voltage stabilizing circuit and analog digital conversion circuit of six parts composition. The system takes the AT89C51 single chip as the control unit, and the digital analog converter chip DAC0832 output reference voltage, and the sampling value is converted to digital signal by the analog digital conversion chip TLC1534. Auxiliary power supply to provide each chip, digital tube and amplifier working voltage, display circuit is used to display the size of the output voltage and the output voltage value can be through the buttons on the step control (+ 0.1V), and in the button for a long time pressed can increase or decrease.Keywords: NC DC regulated power supply; AT89C51; D/A conversion第1章绪论1.1 论文研究背景与意义随着电子技术的发展，电子设备在人们的生活和生产中的地位也越来越重要，许多的电子设备对所需的电源也提出了更高的要求。
DIY ATX电源改调压0-30V调流0-7A首先提出的是，数字电压电流表要单独电源，（一个表一个电源，必须的）否则会共地烧表。
关于改造清单！选购的原件基本都是方便采购搜集的，或者都是拆机件就可以了！！！！《有人一直在问关于占空比的问题，我这里解释一下变压器改造问题1、当5V和12V绕组是独立的，你可以连接两个绕组。
这样电压达到35V绝对没有问题。
2、但是大部分电源不是单独绕组，5V是12V 一部分。
为简单起见，直接剪断公共地线，用原来12V绕组的两端，做全波整流3、这样可以将12电源由半桥改全桥整流、就是功耗比较大。
这个方案可行……这样不改绕变压器。
仅剪断12V接地。
全波整流达到自己想要的电压，理论上稳定值40V 5A 没有问题。
前提是全波整流桥堆要有散热措施。
》想要稳定必须重绕变压器，用0.2的4股漆包线并绕16匝即可。
具体参数：电压可调：0~30V电流: 0-7A短路电流：6.79A LM339控制过流，防止调流电位器损坏。
过压保护：意外输出32V，关闭电源温度控制：大于45℃自动启动风扇精确数显：数字电压、电流表以下是电路简图，这只是参考原理图，实际改造过程中，需要添加一些电容什么的。
参见下面经典的电路电源通用IC代换表:TL494/KA7500B/BD494/BDL494/S494PA/IR3M02/MB3670/MB3759/MST894C/TL594/ULN8186/DBL494/ULS8194R/IR9494/UPC494/UA494/TL494CN调压电路原理图，可以参照改造这个图只能调压0-15V 想要调压0-24V 换24K 和12K电阻即可，下面有计算公式。
电流表采样电阻和电流表接法以下是网上经典的电路图，仅供与参考下面说说我怎么做的，先要知道原理，看这里每个字看完ATX电源TL494原理：参考电路图下载:首先我是做了电压可调0-15V，几乎不改变原有电路再次换耐压高电容，做0-24V 0-30V最后拆除所有不用原件，做0-7A调流1、找到TL494 1脚和2脚电路，去除所有的原有电路，上面的电容不要拆。
闲置的台式机电脑电源别扔了，可以拿来改0-30V可调电源家里闲置的电脑，放在角落里落满了灰尘，卖废品不值钱，丢掉却又可惜，不过没关系，喜欢动手的小伙伴们一定不会让它成为没用的垃圾，台式机的电源可以拆出来变废为宝，我们可以把它改造成0-30V的可调电源，今天我就教大家如何变废为宝。
首先我们把电源拆出来，打开外壳，观察一下电源的内部，首先要确认一下是否有LM339和7500（或者TL494）这两个芯片，因为这两个芯片是是否可以改可调电源的关键（老电脑采用这种芯片方案的较多）。
左边的是LM339，右边是7500芯片下面我列出改可调电源所需的材料：1、采用LM339+7500(TL494)芯片的台式机电源2、 10K可调电位器一个，最好是精密多圈电位器3、 50V1000UF电容一个4、双显数字表头1个5、 15K色环电阻1个,10K色环电阻1个6、 100K色环电阻1个7、 9v或者12v的充电器一个（给风扇供电）要准备的材料改装步骤1.首先把台式机电源的输出线全部拆掉，保留绿线，将绿线对地短接（绿线是电源开机线）2.把除了黄线+12v元件保留以外，把的+3.3V，-5V，+5V，-12V上的元件全部拆掉，从输出端往回拆，一直拆到散热片上的两个肖特基整流管，只保留+12v整流管。
3.把+12V原有的滤波电容换成耐压30V以上的。
4.断开TL494（7500）1脚和2脚的原有电路及采样电阻,只保留电容。
5.断开到LM339 5脚的电路(5脚是保护电路，改动调压电路会触发保护造成无电压输出，所以要断开)。
6. TL494的1脚接一只15K的色环电阻到地，同时接一个100K 色环电阻到可调电源的输出端。
7. 10K可调电位器的中间脚串联10K色环电阻（如果发现不能从0V起调可以改为1K）连接到TL494（7500）的2脚，电位器的另外两个脚，一个接地，另外一脚接TL494（7500）的13、14、15脚，这三脚是连在一起的（有5v基准电压）。
0-30V任意值可调电源供应器制作概述这是一种高质量的连续可变输出稳定在0和30VDC之间的任意值可调的电源。
该电路还采用了电子输出电流限制器，可以有效地控制输出电流从几毫安(2毫安)三安培，该电路可提供的最大输出。
这一特点使得在这个电源中不可缺少的，因为它是可能限制电流典型最大，可能需要根据测试电路，电源，然后没有任何担心，它可能会损坏，如果出现错误。
还有一个限流操作，使你可以看到你的电路是超过或不预设限制一目了然的视觉指示。
技术规格-特点技术规格输入电压：................24VAC输入电流：................3一个(最大)输出电压：.............0-30 V可调输出电流：.............2一个可调输出电压纹波：MA-3......最大0.01%特点-减少了尺寸，施工方便，操作简单-容易调节的输出电压-输出电流限制与视觉指示-防止过??负荷和故障提供的设备的完整保护。
它是如何工作首先，有降压电源变压器次级线圈与额定24V/3A，这是整个电路的输入点连接在引脚1和2。
(耗材输出的质量，将变压器的质量成正比)。
变压器次级绕组的交流电压整流桥由四个二极管D1?D4组成。
采取跨桥的输出直流电压平滑储能电容C1和电阻R1组成的过滤器。
该电路采用了一些独特的功能，这使得它完全不同于其他同类的电源不同。
而不是使用一个变量反馈的安排，以控制输出电压，我们的电路使用一个常数增益放大器提供参考电压，其稳定运行的必要。
U1输出的参考电压产生。
该电路工作过程如下：二极管D8是一个5.6V齐纳，在这里经营的零温度系数电流。
在U1输出电压逐渐增加，直到二极管D8是开启。
当这种情况发生电路的稳定和齐纳参考电压(5.6 V时)通过电阻R5出现。
通过运算放大器的非反相输入的电流流动是微不足道的，因此，通过R5和R6的电流流过，两个电阻具有相同的值跨越他们两个系列的电压将完全两倍每一个两端的电压。
