线性直流稳压电源的制作总结报告

直流稳压电源课程设计总结报告电路改进措施直流稳压电源课程设计的总结报告和电路改进措施直流稳压电源是电子电路中的重要应用之一,可以为各种电子设备提供稳定的直流电压。

在课程设计过程中,我们需要考虑电路的性能、可靠性、成本等因素,以便不断改进和优化电路设计。

下面是我们总结的直流稳压电源课程设计的经验和改进措施。

一、电路设计在课程设计中,我们着重考虑了电路的稳定性、可靠性和效率等因素。

具体来说,我们采用了以下设计措施来提高电路的性能:1. 选择合适的电源元件:我们使用了高质量的元器件,如二极管、晶体管、电容和电感等,以确保电路的稳定性和可靠性。

2. 设计合理的电路拓扑:我们采用了复用技术和并联电路拓扑,以提高电路的效率和稳定性。

3. 优化电路参数:我们对电路的参数进行了精细的优化,如电流限制、电压精度、纹波系数等,以确保电路的性能符合要求。

4. 进行电路仿真:我们使用电路仿真工具,对电路进行了仿真分析,以验证电路的稳定性和可靠性。

二、电路改进措施为了提高电路的效率和可靠性,我们需要进行一些改进措施:1. 改进电源元件的选择:我们可以采用更小尺寸、更高性能的元件,以提高电源的效率和可靠性。

2. 改进电路拓扑:我们可以采用更高效的电路拓扑,如集成稳压器、整流器等,以提高电源的效率和稳定性。

3. 改进电源控制电路:我们可以采用更高精度的控制电路,如反馈控制电路、比例控制电路等,以提高电源的精度和稳定性。

4. 改进电源滤波电路:我们可以采用更有效的电源滤波电路,如低通滤波器、高通滤波器等,以提高电源的滤波效果和稳定性。

总结通过以上的经验和改进措施,我们可以更好地设计直流稳压电源电路,提高电路的性能和可靠性,为各种电子设备提供更稳定的直流电压。

设计总结报告摘要本设计由四个模块电路构成：稳压电源，稳流电源，DC－DC变换器和显示模块。

稳压电路采用集成电路LM2576T－ADJ。

以确保高效率输出且连续可调。

稳流电源部分采用集成电路LM317。

对于DC－DC部分，由于参数的要求，考虑到集成电路的工作电压较低，采用MC34063集成电路来实现升压功能。

显示模块由JL5135数字表头来实现。

一．5～12V稳压电源1．方案选择（1）串联式稳压电源：可用串联型直流稳压电路。

即降压后的交流电通过整流桥后，在其与负载间串入三极管，通过输入电压U2或负载R L的波动引起输出电压U0变化，并将变化反映到三极管的输入电压上U BE。

然后U CE也随之改变，从而调整U0，以保持输出电压的基本稳定。

同时可以加上三极管形成限流型保护电路，以防止过载或短路。

（2）开关式稳压电源方式：效率高，应用普遍，但纹波大。

比较以上方案，对照题目要求，考虑到自身水平和时间限制，以及教员的指导下，我们决定采用开关式稳压电源。

在实际设计过程中。

我们采用LM2576－ADJ以实现高效率输出和连续可调功能。

对于纹波问题，则采用滤波电路进行处理。

其电路如下图所示：2．器件选择交流电经电源变压器隔离降压再经桥式整流滤波后,加到LM2576-ADJ 输入端1 脚。

稳压器控制端4 脚接于电位器W+r和电阻R 组成的分压电路上,改变W即可改变分压比,就能调节其输出电压大小。

Vo = U REF(1 +(W+r)/R) ,其中U REF为稳压器取样电路基准电压为1. 23V。

C1输入端滤波电容, C2、C3输出端滤波电容。

在实际取值时，W采用10K的变阻器加r=3K的保护电阻，R用1K的电阻。

通过调节W来实现V0的输出。

对照输入，输出参数，对于滤波电容C1,C2,C3,C4分别取值为25V,2200μF；16V,4700μF；；16V,4700μF；25V,470μF。

二．稳流电源1．方案选择基本思想是利用LM317集成基准电压源，其3端与1端之间固定压降为U=1.25伏，流经固定电阻后产生稳恒的电流。

直流稳压电源的设计实验报告直流稳压电源的设计实验报告引言：直流稳压电源是电子设备中常用的一种电源，它能够将交流电转换为稳定的直流电，并能够在负载变化时保持输出电压的稳定性。

本实验旨在设计并测试一台直流稳压电源，以验证其性能和稳定性。

一、设计原理：直流稳压电源的设计基于电压调节器的原理，其主要部分包括变压器、整流器、滤波器和稳压器。

变压器将交流电转换为所需电压的交流电，整流器将交流电转换为脉动的直流电，滤波器对直流电进行滤波以去除脉动，稳压器则通过反馈控制来保持输出电压的稳定性。

二、实验装置：本实验所使用的实验装置包括变压器、整流器、滤波器、稳压器、负载电阻、示波器等。

三、实验步骤：1. 连接实验装置：将变压器的输入端与交流电源相连，将变压器的输出端与整流器的输入端相连，再将整流器的输出端与滤波器的输入端相连，最后将滤波器的输出端与稳压器的输入端相连。

2. 设计稳压器：根据所需输出电压和电流，选择合适的稳压器电路，并进行元件的选取和计算。

3. 调整稳压器：根据设计的稳压器电路，进行电路连接和调整，确保输出电压的稳定性。

4. 连接负载电阻：将负载电阻与稳压器的输出端相连，以模拟实际负载情况。

5. 测试输出电压：使用示波器测量稳压器输出端的电压，并记录下来。

6. 测试负载变化：通过改变负载电阻的值，观察输出电压的变化情况，并记录下来。

7. 分析实验数据：根据实验数据，分析直流稳压电源的性能和稳定性。

四、实验结果与分析：通过实验测试，我们得到了直流稳压电源的输出电压随负载变化的曲线。

根据实验数据，我们可以计算出稳压电源的输出电压稳定度和负载调整率等性能指标。

同时，我们还可以分析实验数据，探讨直流稳压电源的稳定性和适用范围。

五、实验总结：通过本次实验，我们深入了解了直流稳压电源的设计原理和实验过程。

通过实验数据的分析，我们可以得出结论，直流稳压电源在负载变化时能够保持输出电压的稳定性，并且具有较好的性能指标。

第1篇一、实验目的1. 了解直流稳压电源的工作原理和设计方法。

2. 掌握直流稳压电源中变压器、整流、滤波和稳压等环节的作用。

3. 学会使用示波器、万用表等实验仪器进行实验测量。

4. 提高电路实验技能和理论联系实际的能力。

二、实验原理直流稳压电源是将交流电源（如市电220V）转换成稳定直流电压的装置。

其基本组成包括变压器、整流电路、滤波电路和稳压电路。

1. 变压器：将220V交流电压降压至整流电路所需的电压。

2. 整流电路：利用二极管的单向导电性，将交流电压转换为脉动直流电压。

3. 滤波电路：通过滤波电容将脉动直流电压中的纹波滤除，得到较为平滑的直流电压。

4. 稳压电路：通过稳压器件（如稳压二极管、集成稳压器等）使输出电压稳定。

三、实验仪器与器材1. 变压器：1台2. 整流二极管：4只3. 滤波电容：1只4. 集成稳压器：1块5. 电阻：若干6. 交流电源：1台7. 直流电源：1台8. 示波器：1台9. 万用表：1台四、实验步骤1. 组装电路：根据实验原理图，将变压器、整流二极管、滤波电容和集成稳压器等元件连接成直流稳压电源电路。

2. 连接实验仪器：将直流稳压电源电路与示波器、万用表等实验仪器连接。

3. 测量输入电压：用万用表测量变压器次级输出电压，即整流电路输入电压。

4. 测量输出电压：用万用表测量稳压电路输出端的直流电压。

5. 测试滤波效果：观察滤波电容两端电压波形，分析滤波效果。

6. 调整稳压电路：通过调整集成稳压器的输出电压，观察输出电压的变化。

7. 测量输出纹波电压：用示波器测量稳压电路输出端的纹波电压。

8. 改变负载：在稳压电路输出端接入不同阻值的电阻，观察输出电压和纹波电压的变化。

9. 记录实验数据：将实验过程中测量的数据整理成表格。

五、实验数据与分析1. 输入电压：220V2. 输出电压：15V3. 滤波电容两端电压波形：平滑的直流电压4. 输出纹波电压：小于10mV5. 改变负载时，输出电压和纹波电压变化不大，说明稳压效果良好。

直流稳压电源设计与制作实验报告一、引言直流稳压电源是电子设备中常用的电力供应装置，它能够将交流电源转化为稳定的直流电压，并具备稳定输出电压的能力。

本实验旨在设计和制作一台简单的直流稳压电源，通过实验验证其性能指标并探讨其工作原理与特点。

二、实验目的1.了解直流稳压电源的基本工作原理；2.学习使用稳压集成电路进行电源稳压；3.设计并制作一台简单的直流稳压电源。

三、实验原理1. 直流稳压电源的基本工作原理直流稳压电源主要由变压器、整流滤波电路和稳压调节电路组成。

其中，变压器用于将市电转换为适合整流滤波电路工作的交流电源；整流滤波电路用于将变压器输出的交流电转换为近似稳定的直流电；稳压调节电路用于控制输出电压的稳定性，保证负载电流在一定范围内变化时输出电压保持不变。

2. 稳压集成电路的原理稳压集成电路是直流稳压电源中常用的调压元件，其具有稳定输出电压的特点。

常见的稳压集成电路有LM78xx系列和LM317系列，它们在不同的输入电压范围和输出电压范围上都有应用。

这些集成电路内部集成了反馈电路，通过控制电源输出端与负载之间的电流来调整输出电压。

四、实验材料和设备1.变压器2.整流滤波电路元件3.稳压集成电路4.电阻、电容等辅助元器件5.多用途电源板、电路实验台等设备五、实验步骤及结果1. 设计电路图根据实验要求和电源稳定性要求，设计直流稳压电源的电路图。

2. 制作电路根据设计的电路图，将电路实际制作在多用途电源板上。

3. 连接电路将稳压集成电路、变压器和其他电路元件按照电路图进行正确连接。

4. 调试电路接入交流电源后，使用万用表测量输出电压，并调节稳压集成电路的引脚来控制输出电压的稳定性。

5. 实验结果根据调试结果记录并分析直流稳压电源的输出电压稳定性、负载调节性能等指标，并对实验结果进行讨论和总结。

六、实验讨论与总结根据实验结果，我们可以得出直流稳压电源的设计与制作是成功的。

通过稳压集成电路的控制，我们实现了输出电压的稳定性，并能够在一定范围内对负载进行调节。

正负12v直流稳压源设计作者：摘要电源为整个电路提供能量，是一个完整电路的灵魂。

本文设计制作了一个双输出，正负12v可调直流稳压源。

本文采用单项桥式组成的整流电路变交流输入电压为直流电压，采用LM317和LM337组成的线性稳压电路组成稳压电路。

本电源功能全面，输出稳定可调直流稳压，在学习实验中具有很大用途。

关键字：整流交流直流稳压一、引言电源作为电路的能量来源，在电路中起着关键作用。

设计并制作交流变换为直流的稳定电源并进行变频电源设计，要求如下：（1）基础部分①稳压电源。

在输入电压220V、50Hz电压变化范围＋15%～－20%条件下：a．输出电压可调范围为—12V～+12Vb．最低输入电压下，满载时，纹波电压（峰-峰值）≤10mV二、方案设计1.设计思路首先，利用单项桥式整流电路，将交流输入电压变换成直流电压。

其次，采用滤波电路，将整流后的直流电压中的纹波滤除。

再次，利用LM317系列稳压器输出连续可调的正电压，利用LM337系列稳压器输出连续可调的负电压，改变输出电压是通过改变滑动变阻器的阻值，使滑动变阻器上分得电压发生改变，致使输出电压发生改变。

最后再次通过滤波电路得到稳定的直流电压。

此电源关键在于输出纹波尽量小，带负载能力尽量大。

系统框图如下图所示：图1 总系统框架图2.方案比较与选择稳压电源方案论证与选择方案一：从滤波电路输出后，经电感滤波进入线性稳压电路。

系统框图如下图1所示。

线性稳压电路输出值可调，输出为-12V～+12V直流电压。

这种方案优点在于：整流管的导角较大无峰值电流，输出特性比较平坦。

但由于铁芯的存在，笨重，体积大，易引起电磁干扰。

一般适用于大电流场合。

图1 方案二系统框图方案二：从滤波电路输出后，经电容滤波进入线性稳压电路。

系统框图如下图1所示。

线性稳压电路输出值可调，输出为-12V～+12V直流电压。

此方案流过二极管的瞬时电流很大，负载直流电压较高，纹波也较小，适用于负载变动不大的场合。

直流稳压电源设计与制作实验报告直流稳压电源设计与制作实验报告摘要：本实验旨在设计并制作一台直流稳压电源。

通过对电路原理的深入理解，我们成功地设计出了一台输出电压为0-30V，输出电流为0-3A的直流稳压电源。

实验结果表明，该电源具有较好的稳定性和可靠性，能够满足实际应用的需求。

关键词：直流稳压电源；设计；制作；实验一、实验目的1.了解直流稳压电源的基本原理和电路结构；2.掌握直流稳压电源的设计和制作方法；3.验证直流稳压电源的性能和稳定性。

二、实验原理直流稳压电源是一种能够输出稳定直流电压和电流的电源，其主要由变压器、整流电路、滤波电路、稳压电路和输出电路等组成。

其中，变压器将交流电压转换为所需的直流电压，整流电路将交流电压转换为直流电压，滤波电路将直流电压进行滤波，稳压电路将直流电压进行稳压，输出电路将稳压后的直流电压输出。

三、实验器材1.变压器：输入电压220V，输出电压0-30V，输出电流0-3A；2.整流电路：桥式整流电路；3.滤波电路：电容滤波电路；4.稳压电路：基于LM317的稳压电路；5.输出电路：电流限制电路和电压调节电路。

四、实验步骤1.根据电路原理图，将电路元件按照电路图连接好；2.将变压器的输入端接入220V电源，输出端接入整流电路；3.将整流电路的输出端接入滤波电路，滤波电路的输出端接入稳压电路；4.将稳压电路的输出端接入输出电路，输出电路的输出端接入负载；5.调节稳压电路的电位器，使输出电压和电流达到所需的值。

五、实验结果经过实验，我们成功地制作出了一台输出电压为0-30V，输出电流为0-3A的直流稳压电源。

在实验过程中，我们发现该电源具有较好的稳定性和可靠性，能够满足实际应用的需求。

六、实验结论通过本次实验，我们深入了解了直流稳压电源的基本原理和电路结构，掌握了直流稳压电源的设计和制作方法，并验证了直流稳压电源的性能和稳定性。

该实验为我们今后的学习和工作提供了很好的基础和参考。

直流稳压电源实验总结直流稳压电源实验总结本次实验是关于直流稳压电源的搭建和调试。

通过实验，我深入了解了直流稳压电源的原理、构成和工作特性，并掌握了搭建和调试直流稳压电源的方法和技巧。

以下是我对此次实验的总结。

一、实验目的和原理：1. 实验目的：掌握直流稳压电源的原理、构成和工作特性；了解直流稳压电源搭建的方法和调试技巧。

2. 实验原理：直流稳压电源是通过将交流电转换为直流电，并通过稳压电路控制输出电压，保证输出电压的稳定性。

主要由变压器、整流电路、滤波电路、稳压电路和过载保护电路等组成。

二、实验步骤和结果：1. 搭建电路：按照实验指导书的要求，连接变压器、整流电路、滤波电路、稳压电路和过载保护电路等。

2. 调试电路：逐步调整电路中的各个元件，如变压器的匝数、整流电路的电容和电阻等，保证电路的正常工作。

3. 测试电路：使用万用表测量输出电压，调整稳压电路中的电阻，使得输出电压保持在设定范围内，并记录下各个电压值。

4. 分析结果：对实验数据进行分析，比较不同设置下的输出电压稳定性和输出电流的波动情况，评估电路的工作性能。

5. 实验总结：总结实验过程中遇到的问题和解决方法，对电路的优化和改进提出建议。

三、实验心得和收获：通过本次实验，我深入了解了直流稳压电源的原理和构成，并掌握了搭建和调试直流稳压电源的方法和技巧。

实践中，我遇到了一些问题，如变压器的接线错误、整流电路的电容值选择不当等，但通过借鉴相关参考资料和请教老师同学，最终成功解决了这些问题。

通过实验，我发现直流稳压电源的稳定性非常重要。

在调试过程中，我发现通过调整稳压电路中的电阻，可以有效地控制输出电压的稳定性。

同时，我也注意到过载保护电路的重要性，它能够保护电路免受过载的损害。

此外，本次实验还加深了我对电路中各个元件的理解，如变压器的作用、整流电路的原理和滤波电路的功能等。

这对于我深入学习电路方面的知识，提高电路设计和调试能力非常有帮助。

综上所述，本次实验让我深入了解了直流稳压电源的原理和构成，掌握了搭建和调试直流稳压电源的方法和技巧。

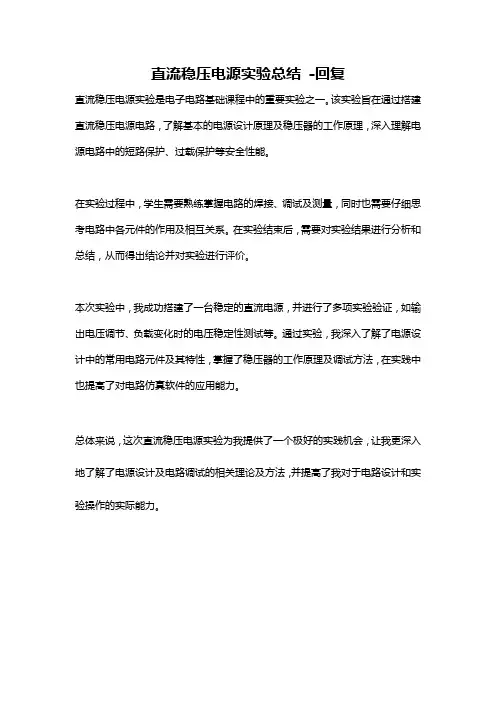

直流稳压电源实验总结-回复
直流稳压电源实验是电子电路基础课程中的重要实验之一。

该实验旨在通过搭建直流稳压电源电路，了解基本的电源设计原理及稳压器的工作原理，深入理解电源电路中的短路保护、过载保护等安全性能。

在实验过程中，学生需要熟练掌握电路的焊接、调试及测量，同时也需要仔细思考电路中各元件的作用及相互关系。

在实验结束后，需要对实验结果进行分析和总结，从而得出结论并对实验进行评价。

本次实验中，我成功搭建了一台稳定的直流电源，并进行了多项实验验证，如输出电压调节、负载变化时的电压稳定性测试等。

通过实验，我深入了解了电源设计中的常用电路元件及其特性，掌握了稳压器的工作原理及调试方法，在实践中也提高了对电路仿真软件的应用能力。

总体来说，这次直流稳压电源实验为我提供了一个极好的实践机会，让我更深入地了解了电源设计及电路调试的相关理论及方法，并提高了我对于电路设计和实验操作的实际能力。
