汽轮机的启停操作

汽轮机安全技术操作规程本安全操作规程适用于本车间高压、单缸、抽汽、注汽、冲动直接空冷式25WM汽轮机组范围内启停、生产事故处理、火灾、烫伤，能够通过本车间安全操作规程加以控制和处理设备安全运行及人身伤害事故等。

一、汽轮机启停注意事项（一）汽轮机启动注意事项1、汽轮机的正常启动、停机及运行方式的改变，在班长的领导下，按生产调度的命令，由操作人员按本规程进行操作。

机组大小修后的启动及重要操作须有车间领导及技术人员参加，由班长指挥操作，并应做好各岗位的联系工作。

在故障情况下操作人员应根据当时具体情况按照本规程规定执行，但必须及时报告班长，班长应及时汇报技术人员及相关领导。

2、凡停机时间在12h以内或前汽缸调节级后上汽缸壁温度不低于300℃、下汽缸壁温度不低于250℃时汽轮机再起动则为热态启动，其他均为冷态启动。

3、汽轮机组调速系统应符合下列要求：⑴当汽温、汽压、真空正常时，自动主汽门全开，调速系统应能维持汽轮机空负荷稳定运行，并能顺利并网。

⑵汽轮机甩全负荷时，调速系统能控制汽轮机转速在危急遮断器动作转速以下。

⑶调速系统带负荷应稳定，控制负荷波动应小于±0.6MW。

⑷危急保安器动作后，应保证自动主汽门、调速汽门、抽汽逆止门、补气阀应迅速关闭并关闭严密。

（5）调速系统迟缓率应不大于0.2%（6）速度不等率约为3—6%（7）油动机最大行程210mm（8）低压油动机最大行程100mm4、汽轮机在下列情况下严禁启动：⑴任意保护装臵工作不正常；⑵辅助油泵、低压交流油泵、直流油泵、盘车装臵工作不正常；⑶运转时机组内部有金属摩擦声或振动超过0.05mm；⑷主汽门开启不灵活，有卡涩现象；⑸主要表计不全或不正常（如轴向位移、相对膨胀、汽缸热膨胀、转速表、振动表及主要金属温度表计等）；⑹轴承进油温度低于25℃或滑油压力低于0.08MPa；⑺调节级处上、下缸外壁温差超过50℃；⑻ DEH控制失灵时；⑼油质不合格或油箱油位低于规定值；5、重要操作规定⑴下列工作必须在主任或工艺副主任的监护下进行：①大小修后汽轮机组的第一次启动。

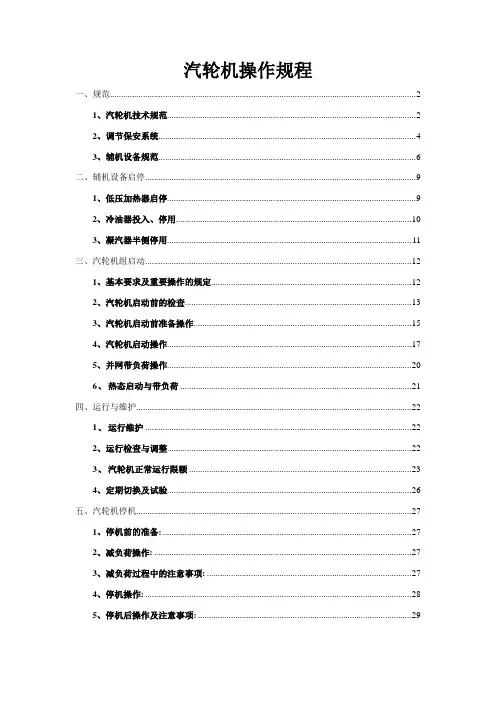

汽轮机操作规程一、规范 (2)1、汽轮机技术规范 (2)2、调节保安系统 (4)3、辅机设备规范 (6)二、辅机设备启停 (9)1、低压加热器启停 (9)2、冷油器投入、停用 (10)3、凝汽器半侧停用 (11)三、汽轮机组启动 (12)1、基本要求及重要操作的规定 (12)2、汽轮机启动前的检查 (13)3、汽轮机启动前准备操作 (15)4、汽轮机启动操作 (17)5、并网带负荷操作 (20)6、热态启动与带负荷 (21)四、运行与维护 (22)1、运行维护 (22)2、运行检查与调整 (22)3、汽轮机正常运行限额 (23)4、定期切换及试验 (26)五、汽轮机停机 (27)1、停机前的准备: (27)2、减负荷操作: (27)3、减负荷过程中的注意事项: (27)4、停机操作: (28)5、停机后操作及注意事项: (29)一、规范1、汽轮机技术规范2、调节保安系统3、辅机设备规范3.1 冷油器3.2高压电动油泵3.3交流（直流）润滑油泵3.4 汽封加热器3.5 凝汽器凝汽器上喉部与汽轮机排汽缸直接连接，凝汽器底座有四组弹簧与基础固定。

螺旋不锈钢管用胀管法固定在管板上，冷却水为两侧对分二回路布置。

3.6低压加热器3.7 凝结水泵3.8 射水泵技术规范二、辅机设备启停1、低压加热器启停1.1 低压加热器的投入1.1.1确认低压加热器处于完好状态，检查各表计指示准确。

水控联动装置已投入。

1.1.2开启低加进水门，微开水侧排空气门，排尽空气后关闭。

确认低加无泄漏，开启低加出口水门，关闭低加水侧旁路门。

1.1.3检查低加直放门处于关闭状态，开启疏水器汽、水平衡门，开启疏水器进、出口门，关闭疏水器旁路门，稍开低加抽空气门。

1.1.4开低加进汽门3-4圈，暖体10-15分钟后，全开进汽门。

调整低加水位至正常。

1.1.5低压加热器正常后，将低加至凝汽器抽空气门调整至稍开位置。

1.2 低压加热器的停用1.2.1缓慢关闭进汽门，直至全关。

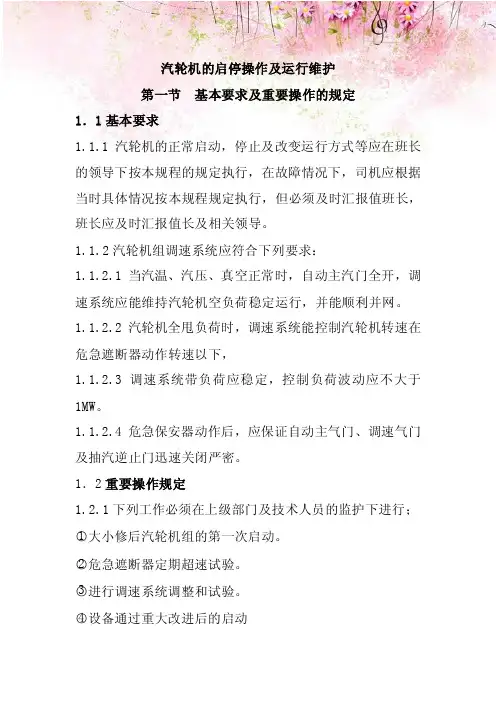

汽轮机的启停操作及运行维护第一节基本要求及重要操作的规定1．1基本要求1.1.1汽轮机的正常启动，停止及改变运行方式等应在班长的领导下按本规程的规定执行，在故障情况下，司机应根据当时具体情况按本规程规定执行，但必须及时汇报值班长，班长应及时汇报值长及相关领导。

1.1.2汽轮机组调速系统应符合下列要求：1.1.2.1当汽温、汽压、真空正常时，自动主汽门全开，调速系统应能维持汽轮机空负荷稳定运行，并能顺利并网。

1.1.2.2汽轮机全甩负荷时，调速系统能控制汽轮机转速在危急遮断器动作转速以下，1.1.2.3调速系统带负荷应稳定，控制负荷波动应不大于1MW。

1.1.2.4危急保安器动作后，应保证自动主气门、调速气门及抽汽逆止门迅速关闭严密。

1．2重要操作规定1.2.1下列工作必须在上级部门及技术人员的监护下进行；○1大小修后汽轮机组的第一次启动。

○2危急遮断器定期超速试验。

○3进行调速系统调整和试验。

○4设备通过重大改进后的启动1.2.2重要操作应有操作票并在监护人员的监护下进行。

○1发布操作命令前，应按有关系统检查操作程序，以保证正确，操作一项要及时划勾。

○2所有切换操作规程监护，均应由熟练人员担任。

○3在处理事故时，允许不填写操作票进行操作，但应沉着、果断，不能发生误操作。

第二节启动前的检查与准备1 接通全部监视、检测仪表，检查各仪表能否正常工作。

2 检查润滑油箱和抗燃油箱油位，油位指示器应显示在最高油位。

3 检查各辅助油泵和抗燃油系统各油泵，必须工作正常。

电气控制系统必须保证各油泵能正常切换。

4 顶轴油泵及油管路系统新安装或经拆卸后必须仔细进行清洗，启动前必须充分进行油循环，放尽滤油器及顶轴油泵内空气。

首次启动应进行顶起试验，按规定的顶起油压和顶起高度调整单向节流阀的开度，并记录顶起油压和顶起高度。

5 机组启动前先启动交流润滑油泵，对润滑油系统进行油循环，排出系统中的空气，同时观察各轴承回油管中回油的流动和温升情况。

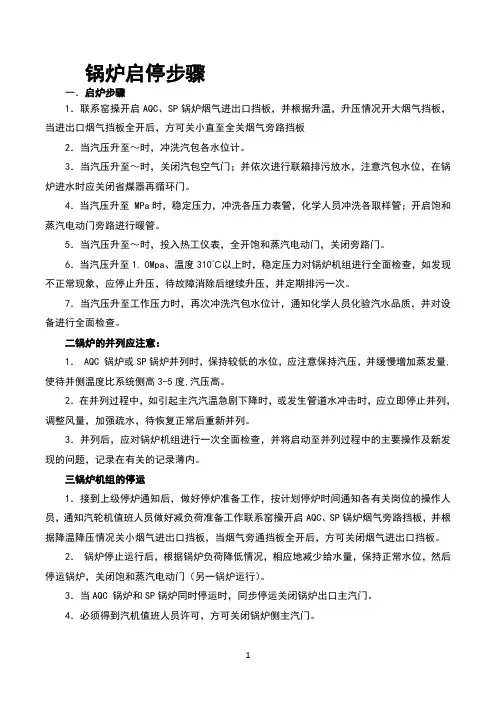

锅炉启停步骤一．启炉步骤1．联系窑操开启AQC、SP锅炉烟气进出口挡板，并根据升温，升压情况开大烟气挡板，当进出口烟气挡板全开后，方可关小直至全关烟气旁路挡板2．当汽压升至～时，冲洗汽包各水位计。

3．当汽压升至～时，关闭汽包空气门；并依次进行联箱排污放水，注意汽包水位，在锅炉进水时应关闭省煤器再循环门。

4．当汽压升至 MPa时，稳定压力，冲洗各压力表管，化学人员冲洗各取样管；开启饱和蒸汽电动门旁路进行暖管。

5．当汽压升至～时，投入热工仪表，全开饱和蒸汽电动门，关闭旁路门。

6．当汽压升至1. 0Mpa、温度310℃以上时，稳定压力对锅炉机组进行全面检查，如发现不正常现象，应停止升压，待故障消除后继续升压，并定期排污一次。

7．当汽压升至工作压力时，再次冲洗汽包水位计，通知化学人员化验汽水品质，并对设备进行全面检查。

二锅炉的并列应注意：1． AQC 锅炉或SP锅炉并列时，保持较低的水位，应注意保持汽压，并缓慢增加蒸发量,使待并侧温度比系统侧高3-5度,汽压高。

2．在并列过程中，如引起主汽汽温急剧下降时，或发生管道水冲击时，应立即停止并列，调整风量，加强疏水，待恢复正常后重新并列。

3．并列后，应对锅炉机组进行一次全面检查，并将启动至并列过程中的主要操作及新发现的问题，记录在有关的记录薄内。

三锅炉机组的停运1．接到上级停炉通知后，做好停炉准备工作，按计划停炉时间通知各有关岗位的操作人员，通知汽轮机值班人员做好减负荷准备工作联系窑操开启AQC、SP锅炉烟气旁路挡板，并根据降温降压情况关小烟气进出口挡板，当烟气旁通挡板全开后，方可关闭烟气进出口挡板。

2．锅炉停止运行后，根据锅炉负荷降低情况，相应地减少给水量，保持正常水位，然后停运锅炉，关闭饱和蒸汽电动门（另一锅炉运行）。

3．当AQC 锅炉和SP锅炉同时停运时，同步停运关闭锅炉出口主汽门。

4．必须得到汽机值班人员许可，方可关闭锅炉侧主汽门。

5．锅炉停止供汽后，开启对空排汽门，待压力不再上升,炉温下降后，锅炉方可关闭对空排气电动门。

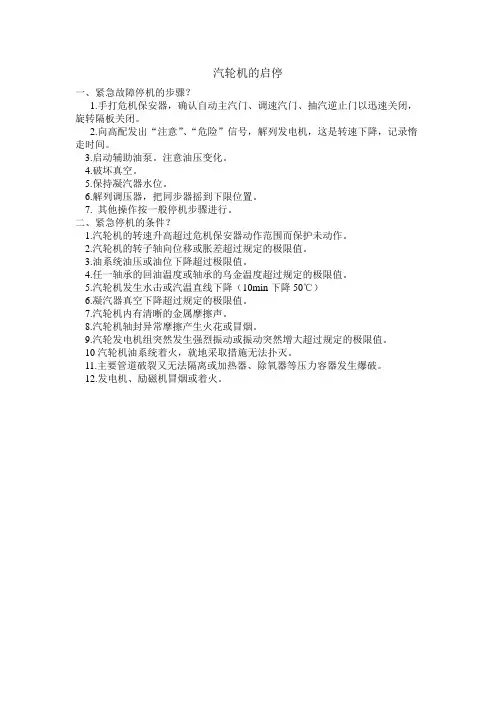

汽轮机的启停
一、紧急故障停机的步骤？
1.手打危机保安器，确认自动主汽门、调速汽门、抽汽逆止门以迅速关闭，旋转隔板关闭。

2.向高配发出“注意”、“危险”信号，解列发电机，这是转速下降，记录惰走时间。

3.启动辅助油泵。

注意油压变化。

4.破坏真空。

5.保持凝汽器水位。

6.解列调压器，把同步器摇到下限位置。

7. 其他操作按一般停机步骤进行。

二、紧急停机的条件？
1.汽轮机的转速升高超过危机保安器动作范围而保护未动作。

2.汽轮机的转子轴向位移或胀差超过规定的极限值。

3.油系统油压或油位下降超过极限值。

4.任一轴承的回油温度或轴承的乌金温度超过规定的极限值。

5.汽轮机发生水击或汽温直线下降（10min下降50℃）
6.凝汽器真空下降超过规定的极限值。

7.汽轮机内有清晰的金属摩擦声。

8.汽轮机轴封异常摩擦产生火花或冒烟。

9.汽轮发电机组突然发生强烈振动或振动突然增大超过规定的极限值。

10汽轮机油系统着火，就地采取措施无法扑灭。

11.主要管道破裂又无法隔离或加热器、除氧器等压力容器发生爆破。

12.发电机、励磁机冒烟或着火。

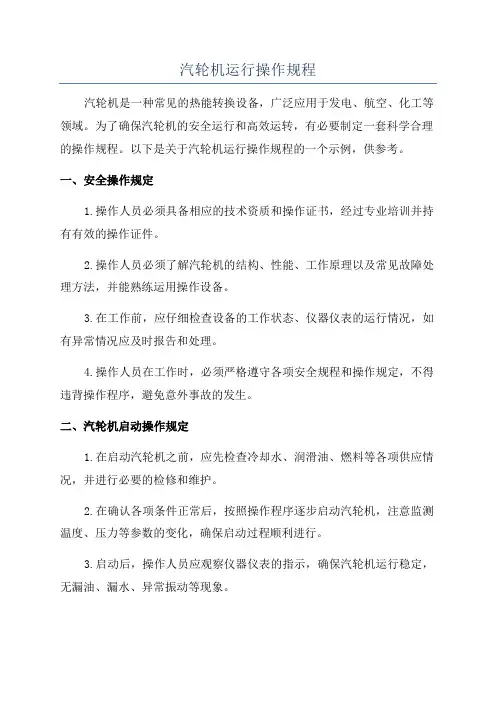

汽轮机运行操作规程汽轮机是一种常见的热能转换设备，广泛应用于发电、航空、化工等领域。

为了确保汽轮机的安全运行和高效运转，有必要制定一套科学合理的操作规程。

以下是关于汽轮机运行操作规程的一个示例，供参考。

一、安全操作规定1.操作人员必须具备相应的技术资质和操作证书，经过专业培训并持有有效的操作证件。

2.操作人员必须了解汽轮机的结构、性能、工作原理以及常见故障处理方法，并能熟练运用操作设备。

3.在工作前，应仔细检查设备的工作状态、仪器仪表的运行情况，如有异常情况应及时报告和处理。

4.操作人员在工作时，必须严格遵守各项安全规程和操作规定，不得违背操作程序，避免意外事故的发生。

二、汽轮机启动操作规定1.在启动汽轮机之前，应先检查冷却水、润滑油、燃料等各项供应情况，并进行必要的检修和维护。

2.在确认各项条件正常后，按照操作程序逐步启动汽轮机，注意监测温度、压力等参数的变化，确保启动过程顺利进行。

3.启动后，操作人员应观察仪器仪表的指示，确保汽轮机运行稳定，无漏油、漏水、异常振动等现象。

1.运行过程中，操作人员应密切关注汽轮机的运行参数，如温度、压力、转速等，并根据变化情况及时调整操作参数。

2.定期检查润滑系统、冷却系统、燃烧系统、排气系统等设备的运行状况，确保其正常工作。

3.每日定期抄录、记录汽轮机的运行参数，及时汇报主要指标的变化趋势，为后续维护和故障排查提供参考。

4.在运行过程中，严禁超负荷运行、频繁启停或其他不规范操作，避免对设备造成过大的压力和负荷，提高设备的使用寿命。

四、汽轮机停机操作规定1.在进行汽轮机停机操作之前，应首先确保所有相关系统正常运行，然后逐步减小负荷，关闭燃料供应，待设备逐渐冷却。

2.在设备完全停止后，应进行彻底的检查和清理，清理灰尘、油渍等污物，保持设备的清洁和整洁，延长设备的使用寿命。

3.汽轮机停机后，及时记录运行参数，包括最后的温度、压力等数据，为后续的维护和运行分析提供依据。

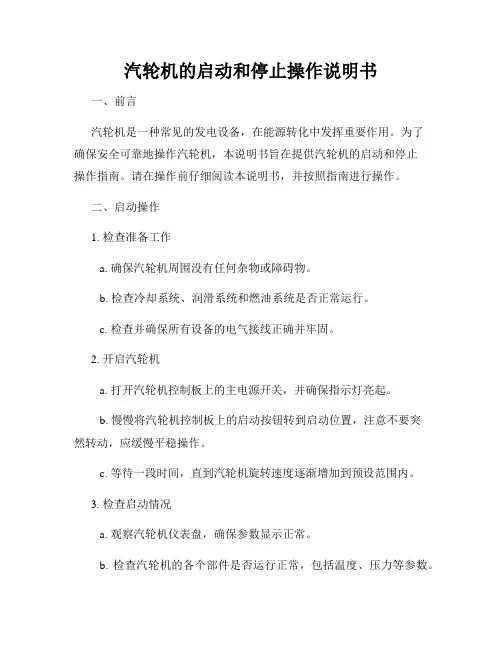

汽轮机的启动和停止操作说明书一、前言汽轮机是一种常见的发电设备，在能源转化中发挥重要作用。

为了确保安全可靠地操作汽轮机，本说明书旨在提供汽轮机的启动和停止操作指南。

请在操作前仔细阅读本说明书，并按照指南进行操作。

二、启动操作1. 检查准备工作a. 确保汽轮机周围没有任何杂物或障碍物。

b. 检查冷却系统、润滑系统和燃油系统是否正常运行。

c. 检查并确保所有设备的电气接线正确并牢固。

2. 开启汽轮机a. 打开汽轮机控制板上的主电源开关，并确保指示灯亮起。

b. 慢慢将汽轮机控制板上的启动按钮转到启动位置，注意不要突然转动，应缓慢平稳操作。

c. 等待一段时间，直到汽轮机旋转速度逐渐增加到预设范围内。

3. 检查启动情况a. 观察汽轮机仪表盘，确保参数显示正常。

b. 检查汽轮机的各个部件是否运行正常，包括温度、压力等参数。

4. 就绪状态a. 当汽轮机运行正常且达到预设标准后，确认汽轮机已进入就绪状态。

b. 在启动完成后，关闭控制板上的启动按钮。

三、停止操作1. 准备阶段a. 汽轮机运行正常时，确认发电负荷已从汽轮机上卸载。

b. 检查冷却系统、润滑系统和燃油系统是否正常运行。

2. 停机过程a. 在确认安全的情况下，将汽轮机控制板上的停止按钮转到停机位置。

b. 进行冷却操作，确保汽轮机温度逐渐下降到安全范围。

c. 等待一段时间，直到汽轮机完全停机。

3. 停机检查a. 检查汽轮机仪表盘，确保参数显示正常。

b. 检查汽轮机的各个部件是否停止运行，包括温度、压力等参数。

4. 关闭操作a. 关闭汽轮机控制板上的主电源开关。

b. 清理、维护和保养汽轮机设备，确保其处于良好状态。

四、注意事项1. 操作汽轮机前，确保事先了解汽轮机的工作原理和操作流程。

2. 操作过程中要时刻关注汽轮机的运行状况，发现异常情况及时停机检修。

3. 操作人员须具备相关的专业知识和操作技能，并按照安全操作规范操作。

4. 在启动和停止过程中，严禁随意更改设备参数，以确保操作安全和设备完整。

汽轮机启动、运行说明书目录序号章-节名称页数备注1 前言 22 1 机组启动所必备的条件 13 1-1 机组启动前的检查 24 2 中压缸启动(IP) 15 2-1 冷态启动(IP) 76 2-2 温态启动(IP) 57 2-3 热态、极热态启动(IP) 68 3 高中压缸联合启动(HIP) 19 3-1 冷态启动(HIP) 1410 3-2 温态启动(HIP) 511 3-3 热态、极热态启动(HIP) 612 4 运行 113 4-1 正常运行 214 4-2 变负荷运行 215 4-3 异常运行 216 5 停机 117 5-1 滑参数停机 218 5-2 额定参数停机 119 5-3 紧急停机 220 6 启动、运行限制要求 121 6-1 机组禁止启动运行限制要求 122 6-2 机组启动、运行的限制值 523 6-3 一般注意事项 224 6-4 定期检查试验 225 7 机组启停辅助操作 126 7-1 高压缸预暖 227 7-2 高压缸夹层加热系统 228 7-3 汽轮机低压缸喷水 129 7-4 事故排放系统 1前言本说明书的启动模式，是根据300MW汽轮机本体结构特点，并参照引进高压抗燃油数字电液控制系统(DEH)的技术特点提出来的，适用于我厂新一代全电调型300MW汽轮机。

汽轮机启动操作方式有三种，即“自启动方式”、“操作员自动方式”和“手动方式”。

运行人员可根据现场实际情况选择使用。

在“自启动方式”，DEH控制系统的ATS处于“控制状态”。

ATS根据机组的状态，控制汽轮机自动完成冲转、升速、同期并网、带初负荷等启动过程。

有关“自启动方式”详细操作和监视要求见《高压抗燃油数字电液控制系统(DEH)使用说明书》(由DEH供货商提供)。

在“操作员自动方式”，DEH控制系统的ATS不参与控制而处于“监视状态”，由运行人员根据汽轮机本体状态和本说明书提供的启动操作程序，在操作盘上手动给定转速或负荷的目标值和变化率，由DEH的基本控制系统按照运行人员给出的目标值和变化率自动完成冲转、升速、同步和带负荷操作。

汽轮机组运行规程一汽轮机的停运1.滑参数停机1.1停运前的准备工作：1）接到值长停机命令后，根据停机的目的、方式及要求,与机组人员交待有关注意事项；2）联系热工人员，检查DEH、TS1ETS系统工作正常;3）联系电气运行人员测量交、直流润滑油泵、顶轴油泵、盘车电机绝缘合格，并分别试转正常。

如任何一台油泵故障不能投入正常备用时，禁止盲目停机，并积极联系处理正常。

4）将热力公用系统倒至邻机供（如辅汽系统、工业抽汽系统）。

轴封备用汽源、除氧器备用汽源、汽缸夹层加热汽源应充分暖管疏水，投入正常备用状态。

5）备好停机的操作票、工具,每30分钟记录缸温表一次,并作好人员分工。

1.2滑参数停机步骤：1）联系锅炉、电气后，要求锅炉按滑停曲线降温降压，主蒸汽降温速度控制在1o C∕min,再热蒸汽降温速度控制在15°C∕min 以内。

2）随着汽温、汽压的下降调速汽门逐渐全开。

当汽压8.82MPa.汽温520℃时，机组负荷在150MW左右，稳定运行15-20分钟。

测量机组振动，待高、中压缸金属温度均下降后之后继续按滑参数停机曲线降温降压。

3）负荷低于额定负荷的20%时，检查高压组疏水门应联锁开启。

4）负荷低于额定负荷的10%时，检查低压组疏水门应联锁开启。

5）汽缸夹层加热根据胀差变化投用。

如高压胀差下降较快,应投入夹层加热装置。

6）根据轴封压力及时调整高压轴封漏至四段抽汽手动门，直至全关。

将轴封汽源倒为辅汽联箱供给。

7）根据胀差变化情况，及时法兰加热及调整夹层加热联箱压力。

如高压负胀差增长较快时，应通知锅炉暂停降温降压，待高压胀差有所回升时，继续按降温降压曲线运行。

8）当主蒸汽温度降到350C时,开启高、中压缸本体疏水，导汽管疏水，主、再热蒸汽管疏水至扩容器。

9）负荷降到50MW时，将高加疏水倒至凝汽器。

10）根据锅炉要求投入一级旁路，根据真空情况投入二级旁路。

注意凝汽器真空变化及管道的振动情况。

11）排汽温度达80C时，投入后汽缸喷水。

汽轮机启动操作及注意事项汽轮机是一种常见的热力设备，通过燃烧燃料产生蒸汽，然后利用蒸汽驱动涡轮转动从而产生动力。

在启动汽轮机之前，需要进行一系列的操作以确保安全可靠地启动设备。

本文将详细介绍汽轮机启动的操作流程和注意事项。

1.进行启动前的准备工作：在启动汽轮机之前，需要对设备进行检查和准备工作。

首先，对汽轮机进行外观检查，确保没有漏油、漏水等情况。

然后，检查润滑油和冷却水的供应情况，确保其处于正常状态。

最后，检查电气系统，确保电路连接正常。

2.检查控制系统：汽轮机的控制系统包括自动控制系统和保护系统，需要进行检查和调试。

首先，检查自动控制系统的仪表和控制装置，确保其工作正常。

然后，检查保护系统的各个保护装置，确保其设定值和动作信号正常。

3.启动辅助设备：在启动汽轮机之前，需要先启动辅助设备，如供油泵、风扇等。

首先，启动油泵，为润滑系统提供油压。

然后，启动风扇，为燃烧提供足够的空气。

同时，还需要检查辅助设备的运行情况，确保其正常工作。

4.启动燃烧系统：在辅助设备启动后，可以开始启动燃烧系统。

首先，打开燃油供给阀，确保燃油的正常供应。

然后，打开点火器，引燃燃油使其燃烧。

同时，还需要关注燃烧系统的压力和温度，并进行相应的调整和控制。

5.启动汽轮机：在燃烧系统正常工作后，可以开始启动汽轮机。

首先，打开汽轮机进气阀，为汽轮机提供蒸汽。

同时，打开补水阀，为汽轮机供给足够的冷却水。

然后，启动汽轮机的主轴转动，使其达到设定速度。

最后，打开汽轮机出口阀，使蒸汽进入工作机组。

6.监控与调整：在启动汽轮机后，需要对其进行监控并进行相应的调整。

首先，监控汽轮机的转速和负荷，确保其在设定范围内稳定运行。

同时，还需要监控润滑油和冷却水的供应情况，以及燃烧系统的工作状态。

如果发现异常情况，需要及时采取措施进行调整和处理。

7.启动后的注意事项：在汽轮机启动后，需要注意以下几点。

首先，定期检查设备的运行情况，及时发现和处理故障。

正常停机程序汽轮机正常停机程序：1、机组负荷降至50%，停机过程控制降负荷速率，降温速率满足汽轮机裕度要求；2、机组负荷降至45%，进行辅汽汽源切换，退出一台给水泵；3、机组负荷降至40%，进行除氧器汽源切换；4、机组负荷降至30%，旁路系统工作正常；5、机组负荷降至20%，汽轮机轴封蒸汽切换正常；6、机组负荷继续降低，手动打闸停机，汽门关闭，转速下降；7、监视润滑油泵、顶轴油泵联锁启动正常；8、配置液动盘车的机组，转速降至盘车转速，盘车自动投入；9、配置电动盘车的机组，转速降至零，盘车投入；10、汽轮机停机完成，在盘车状态下运行。

正常停机注意事项汽轮机正常停机注意事项：1、负荷、蒸汽参数、高中压汽缸金属温度变化率应始终处于受控状态，并符合规定。

2、当滑参数停机时，主蒸汽、再热蒸汽的汽温、汽压应按规定的变化率逐渐降低，并应始终保持足够的过热度。

3、随着负荷及主蒸汽参数的降低，应监视差胀、绝对膨胀、轴承温度、轴向位移等参数的变化。

4、轴封供汽等各辅助设备及系统应及时调整和切换。

5、应维持除氧器运行稳定，防止压力突降，造成闪蒸汽化。

6、停机前，辅汽、除氧器、汽动给水泵汽源切换为启动汽源供应。

7、禁止带负荷手动解列发电机。

8、发电机解列后监视汽轮机的转速变化。

当发生不正常升高时，应立即打闸停机。

9、机组正常停机前，应进行汽轮机交流润滑油泵、直流润滑油泵启停试验，确认启动正常。

10、正常停机惰走过程中，应检查顶轴油泵是否自启动，盘车是否投入：1）继续保持真空，直到汽轮机惰走至要求转速值时可以破坏真空。

真空到零时，停止轴封供汽。

2）机组停机打闸后应准确记录汽轮机转子的惰走时间，并与汽轮机首次惰走时间相比较。

3）盘车运行期间，若发现动静部件摩擦严重，应停止连续盘车，改为间断盘车180°，并应迅速查明原因后消除缺陷，待恢复正常后再投入连续盘车运行。

4）若盘车装置无法投运，则应手动间断盘车180°。
