汽轮机安全技术操作规程本安全操作规程适用于本车间高压、单缸、抽汽、注汽、冲动直接空冷式25WM汽轮机组范围内启停、生产事故处理、火灾、烫伤，能够通过本车间安全操作规程加以控制和处理设备安全运行及人身伤害事故等。
一、汽轮机启停注意事项（一）汽轮机启动注意事项1、汽轮机的正常启动、停机及运行方式的改变，在班长的领导下，按生产调度的命令，由操作人员按本规程进行操作。
机组大小修后的启动及重要操作须有车间领导及技术人员参加，由班长指挥操作，并应做好各岗位的联系工作。
在故障情况下操作人员应根据当时具体情况按照本规程规定执行，但必须及时报告班长，班长应及时汇报技术人员及相关领导。
2、凡停机时间在12h以内或前汽缸调节级后上汽缸壁温度不低于300℃、下汽缸壁温度不低于250℃时汽轮机再起动则为热态启动，其他均为冷态启动。
3、汽轮机组调速系统应符合下列要求：⑴当汽温、汽压、真空正常时，自动主汽门全开，调速系统应能维持汽轮机空负荷稳定运行，并能顺利并网。
⑵汽轮机甩全负荷时，调速系统能控制汽轮机转速在危急遮断器动作转速以下。
⑶调速系统带负荷应稳定，控制负荷波动应小于±0.6MW。
⑷危急保安器动作后，应保证自动主汽门、调速汽门、抽汽逆止门、补气阀应迅速关闭并关闭严密。
（5）调速系统迟缓率应不大于0.2%（6）速度不等率约为3—6%（7）油动机最大行程210mm（8）低压油动机最大行程100mm4、汽轮机在下列情况下严禁启动：⑴任意保护装臵工作不正常；⑵辅助油泵、低压交流油泵、直流油泵、盘车装臵工作不正常；⑶运转时机组内部有金属摩擦声或振动超过0.05mm；⑷主汽门开启不灵活，有卡涩现象；⑸主要表计不全或不正常（如轴向位移、相对膨胀、汽缸热膨胀、转速表、振动表及主要金属温度表计等）；⑹轴承进油温度低于25℃或滑油压力低于0.08MPa；⑺调节级处上、下缸外壁温差超过50℃；⑻ DEH控制失灵时；⑼油质不合格或油箱油位低于规定值；5、重要操作规定⑴下列工作必须在主任或工艺副主任的监护下进行：①大小修后汽轮机组的第一次启动。
汽轮机启停第一节 汽轮机的启汽轮机的启停停方式一、汽轮机启动方式及其分类（1）汽轮机的启动：将转子由静止或盘车状态，加速至额定转速，并将负荷逐步地增加到额定值的过程。
（2）汽轮机合理的启动方式：在启动中使汽轮机各部分金属温差、转子与汽缸相对胀差在允许范围内，以减少金属热应力与热变形；在不发生异常振动、摩擦和金属裂纹的前提下，尽量缩短启动时间。
汽轮机启动方式分类：1．按启动时新蒸汽参数分类（1）额定参数启动从冲转直到机组带额定负荷的整个启动过程中，电动主汽阀前的新蒸汽参数始终保持在额定值。
特点：①新汽压力和温度很高，蒸汽与汽缸、转子温差大，为了设备安全，不允许有过大的温升率，这样冲转时蒸汽流量减少，各部分加热不均匀，产生较大的热应力和热变形，胀差也增大；②调节级后蒸汽温度变化剧烈，零部件受到较大的热冲击；③蒸汽经过调节阀产生节流损失，经济性差；④锅炉要将蒸汽参数提高到额定值才能冲转，消耗大量燃料，降低了热经济性。
⑤延长了升速和暖机时间；延长了启动时间。
适用于母管制汽轮机。
（2）滑参数启动在启动过程中，电动主汽阀前的新汽参数（压力、温度）随机组转速或负荷的升高而滑升。
采用喷嘴调节的汽轮机，定速或并网后，调节阀处于全开位置，应用：广泛应用于大功率汽轮机（由于这种启动方式经济性好，零部件加热均匀、蒸汽与金属部件之间温差较小）滑参数启动与额定参数启动相比优缺点滑参数启动与额定参数启动相比优缺点：：①额定参数启动，锅炉点火升压至蒸汽参数达到额定值，需要2—5h ，达到额定参数后进行暖管，然后汽轮机冲转，并且要分阶段暖机，以减小热冲击。
滑参数启动，锅炉点火后，就可以用低参数蒸汽预热汽轮机和锅炉间的管道，锅炉压力、温度升至一定值后，汽轮机就可冲转、升速和接带负荷。
随着锅炉参数的升高，机组负荷不断增加，直至带到额定负荷。
大大缩短了机组启动时间。
②滑参数启动时蒸汽和汽轮机温差小，金属内温度梯度小，热应力减小；由于蒸汽参数低，容积流量大，流速高，放热系数也大，可在较小的热冲击下得到较大的金属加热速度，改善了机组加热的条件。
汽轮机的启动与停止操作说明书一、操作前准备1.1 确保锅炉、发电机及所有相关设备和系统的状态，均处于正常工作状态。
1.2 汽轮机周围应清洁，无杂物和异物，确保操作安全。
1.3 操作人员应熟悉汽轮机的操作手册，掌握其工作原理及操作要点。
二、汽轮机的启动操作2.1 关闭汽轮机进气阀、排气阀及继电器电源，确保汽轮机无法启动。
2.2 打开汽轮机的控制室门，将控制装置及所有仪表设为“自动”状态。
2.3 打开汽轮机泄压阀，检查泄压管路及泄压口是否畅通，确保压力释放到外部。
2.4 确认调速器和自动控制装置的参数均符合启动要求。
2.5 将汽轮机启动程序输入控制装置，按照程序执行汽轮机启动操作。
2.6 当汽轮机转速达到一定值时，逐渐打开进气阀及排气阀，确保汽轮机正常运行。
三、汽轮机的停止操作3.1 确认发电机正常运行，并停止汽轮机供电系统的输入。
3.2 阻止汽轮机进气，逐渐关闭排气阀和进气阀，将汽轮机恢复到空载运行状态。
3.3 确认所有设备均处于安全状态后，关闭汽轮机的控制室门。
3.4 关闭气源阀门，以保证旁路阀门正常工作并打开气动执行器的，使汽轮机进入泄压状态。
3.5 关闭汽轮机调速器并关闭自动控制装置，维持汽轮机空载运行。
3.6 关闭汽轮机主汽阀，使汽轮机停止运行。
四、注意事项4.1 在汽轮机的启动及停止过程中，一定要认真执行操作手册提供的操作流程。
4.2 操作人员必须熟悉汽轮机的相关设备及系统，具备必要的操作技能和知识。
4.3 操作人员必须时刻保持警觉，确保操作过程的安全，若发现异常情况，应及时采取措施。
汽轮机启动及停运一、汽轮机冷态启动冲转前的准备1.冷态启动（调节级处汽缸金属温度＜280℃）冲转到满负荷，按启动曲线6小时20分。
2.采用汽泵上水。
注意轴封汽温，疏水畅通。
3.机组任何状态启动，低压轴封蒸汽温度正常维持在120～180℃，任何时候低压轴封温度不得低于120℃。
冷态启动，高中压轴封蒸汽温度控制在150～200℃，任何时候高中压轴封温度不得低于150℃。
4.冲转前疏水畅通，检查其它条件偏心0.075mm。
5.冲转参数：主蒸汽压力5.4MPa，主蒸汽温度360℃，再热蒸汽压力0.8MPa，再热蒸汽温度320℃；二、汽轮机冷态启动冲转暖机1.启动方式：高中压缸联合启动，自动单阀控制，升速率150r/min ，2200暖机150分钟。
监视参数：掌握好温升速率420、360，调节级金属温升＜110℃/h ；总胀、胀差正常。
调节处汽缸金属温度达到200℃以上、高中压缸上下温差＜42℃、汽缸左右膨胀均匀，（总胀6左右）中速暖机结束；2.3000rpm，调节处汽缸金属温度达到280℃以上、高中压缸上下温差＜42℃、汽缸左右膨胀均匀，（总胀9左右）。
三、汽轮机冷态启动升负荷1.并网自动带30MW负荷，冷态启动曲线，升温（主蒸汽温度的温升速率尽量稳定不超过83℃/h）、升压、升负荷3MW速率。
2.30MW负荷暖机30分钟后，低负荷暖机结束。
机组升负荷至90MW。
加负荷时控制调节处汽缸温升率最大不超过110℃/h；高中压外缸水平法兰内表面和水平法兰螺栓的温差不超过110℃。
机组负荷在90MW左右检查高旁、低旁逐渐关闭，高旁、低旁关闭后投TF。
高压缸排放阀全关后，检查高排逆止门已开启，关闭高压缸排放电动（50MW，调节级压力1.7Mpa）。
3.负荷由90Msheng'fW升至120MW。
负荷大于100MW时汽轮机压比保护自动投入，注意调节级压力与冷再压力变化情况，防止汽轮机压比低保护跳闸。
低加和高加水位正常。
汽轮机的启停操作及运行维护第一节基本要求及重要操作的规定1．1基本要求1.1.1汽轮机的正常启动，停止及改变运行方式等应在班长的领导下按本规程的规定执行，在故障情况下，司机应根据当时具体情况按本规程规定执行，但必须及时汇报值班长，班长应及时汇报值长及相关领导。
1.1.2汽轮机组调速系统应符合下列要求：1.1.2.1当汽温、汽压、真空正常时，自动主汽门全开，调速系统应能维持汽轮机空负荷稳定运行，并能顺利并网。
1.1.2.2汽轮机全甩负荷时，调速系统能控制汽轮机转速在危急遮断器动作转速以下，1.1.2.3调速系统带负荷应稳定，控制负荷波动应不大于1MW。
1.1.2.4危急保安器动作后，应保证自动主气门、调速气门及抽汽逆止门迅速关闭严密。
1．2重要操作规定1.2.1下列工作必须在上级部门及技术人员的监护下进行；○1大小修后汽轮机组的第一次启动。
○2危急遮断器定期超速试验。
○3进行调速系统调整和试验。
○4设备通过重大改进后的启动1.2.2重要操作应有操作票并在监护人员的监护下进行。
○1发布操作命令前，应按有关系统检查操作程序，以保证正确，操作一项要及时划勾。
○2所有切换操作规程监护，均应由熟练人员担任。
○3在处理事故时，允许不填写操作票进行操作，但应沉着、果断，不能发生误操作。
第二节启动前的检查与准备1 接通全部监视、检测仪表，检查各仪表能否正常工作。
2 检查润滑油箱和抗燃油箱油位，油位指示器应显示在最高油位。
3 检查各辅助油泵和抗燃油系统各油泵，必须工作正常。
电气控制系统必须保证各油泵能正常切换。
4 顶轴油泵及油管路系统新安装或经拆卸后必须仔细进行清洗，启动前必须充分进行油循环，放尽滤油器及顶轴油泵内空气。
首次启动应进行顶起试验，按规定的顶起油压和顶起高度调整单向节流阀的开度，并记录顶起油压和顶起高度。
5 机组启动前先启动交流润滑油泵，对润滑油系统进行油循环，排出系统中的空气，同时观察各轴承回油管中回油的流动和温升情况。
锅炉启停步骤一．启炉步骤1．联系窑操开启AQC、SP锅炉烟气进出口挡板，并根据升温，升压情况开大烟气挡板，当进出口烟气挡板全开后，方可关小直至全关烟气旁路挡板2．当汽压升至～时，冲洗汽包各水位计。
3．当汽压升至～时，关闭汽包空气门；并依次进行联箱排污放水，注意汽包水位，在锅炉进水时应关闭省煤器再循环门。
4．当汽压升至 MPa时，稳定压力，冲洗各压力表管，化学人员冲洗各取样管；开启饱和蒸汽电动门旁路进行暖管。
5．当汽压升至～时，投入热工仪表，全开饱和蒸汽电动门，关闭旁路门。
6．当汽压升至1. 0Mpa、温度310℃以上时，稳定压力对锅炉机组进行全面检查，如发现不正常现象，应停止升压，待故障消除后继续升压，并定期排污一次。
7．当汽压升至工作压力时，再次冲洗汽包水位计，通知化学人员化验汽水品质，并对设备进行全面检查。
二锅炉的并列应注意：1． AQC 锅炉或SP锅炉并列时，保持较低的水位，应注意保持汽压，并缓慢增加蒸发量,使待并侧温度比系统侧高3-5度,汽压高。
2．在并列过程中，如引起主汽汽温急剧下降时，或发生管道水冲击时，应立即停止并列，调整风量，加强疏水，待恢复正常后重新并列。
3．并列后，应对锅炉机组进行一次全面检查，并将启动至并列过程中的主要操作及新发现的问题，记录在有关的记录薄内。
三锅炉机组的停运1．接到上级停炉通知后，做好停炉准备工作，按计划停炉时间通知各有关岗位的操作人员，通知汽轮机值班人员做好减负荷准备工作联系窑操开启AQC、SP锅炉烟气旁路挡板，并根据降温降压情况关小烟气进出口挡板，当烟气旁通挡板全开后，方可关闭烟气进出口挡板。
2．锅炉停止运行后，根据锅炉负荷降低情况，相应地减少给水量，保持正常水位，然后停运锅炉，关闭饱和蒸汽电动门（另一锅炉运行）。
3．当AQC 锅炉和SP锅炉同时停运时，同步停运关闭锅炉出口主汽门。
4．必须得到汽机值班人员许可，方可关闭锅炉侧主汽门。
5．锅炉停止供汽后，开启对空排汽门，待压力不再上升,炉温下降后，锅炉方可关闭对空排气电动门。

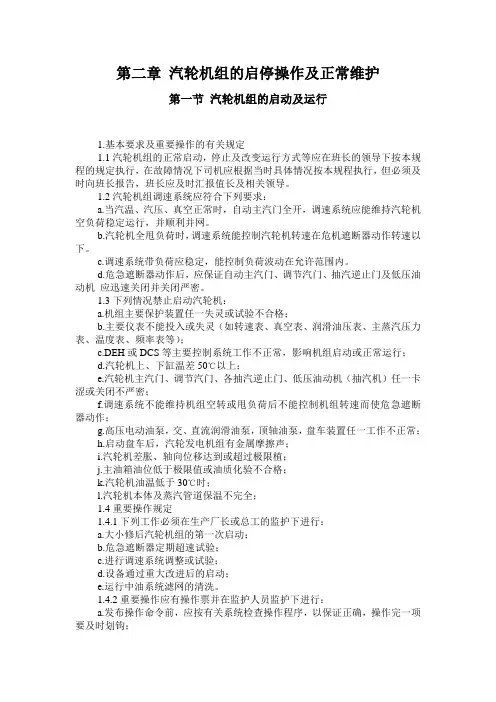

第二章汽轮机组的启停操作及正常维护第一节汽轮机组的启动及运行1.基本要求及重要操作的有关规定1.1汽轮机组的正常启动，停止及改变运行方式等应在班长的领导下按本规程的规定执行，在故障情况下司机应根据当时具体情况按本规程执行，但必须及时向班长报告，班长应及时汇报值长及相关领导。
1.2汽轮机组调速系统应符合下列要求：a.当汽温、汽压、真空正常时，自动主汽门全开，调速系统应能维持汽轮机空负荷稳定运行，并顺利并网。
b.汽轮机全甩负荷时，调速系统能控制汽轮机转速在危机遮断器动作转速以下。
c.调速系统带负荷应稳定，能控制负荷波动在允许范围内。
d.危急遮断器动作后，应保证自动主汽门、调节汽门、抽汽逆止门及低压油动机应迅速关闭并关闭严密。
1.3下列情况禁止启动汽轮机：a.机组主要保护装置任一失灵或试验不合格；b.主要仪表不能投入或失灵（如转速表、真空表、润滑油压表、主蒸汽压力表、温度表、频率表等）；c.DEH或DCS等主要控制系统工作不正常，影响机组启动或正常运行；d.汽轮机上、下缸温差50℃以上；e.汽轮机主汽门、调节汽门、各抽汽逆止门、低压油动机（抽汽机）任一卡涩或关闭不严密；f.调速系统不能维持机组空转或甩负荷后不能控制机组转速而使危急遮断器动作；g.高压电动油泵，交、直流润滑油泵，顶轴油泵，盘车装置任一工作不正常；h.启动盘车后，汽轮发电机组有金属摩擦声；i.汽轮机差胀、轴向位移达到或超过极限植；j.主油箱油位低于极限值或油质化验不合格；k.汽轮机油温低于30℃时；l.汽轮机本体及蒸汽管道保温不完全；1.4重要操作规定1.4.1下列工作必须在生产厂长或总工的监护下进行：a.大小修后汽轮机组的第一次启动；b.危急遮断器定期超速试验；c.进行调速系统调整或试验；d.设备通过重大改进后的启动；e.运行中油系统滤网的清洗。
1.4.2重要操作应有操作票并在监护人员监护下进行：a.发布操作命令前，应按有关系统检查操作程序，以保证正确，操作完一项要及时划钩；b.所有切换操作和监护，均应有熟练人员担任；c.在处理事故时，允许不填写操作票进行操作，但应沉着、冷静、果断，避免发生误操作。
