柴油机消防泵机组使用说明书
- 格式:doc
- 大小:476.41 KB
- 文档页数:11

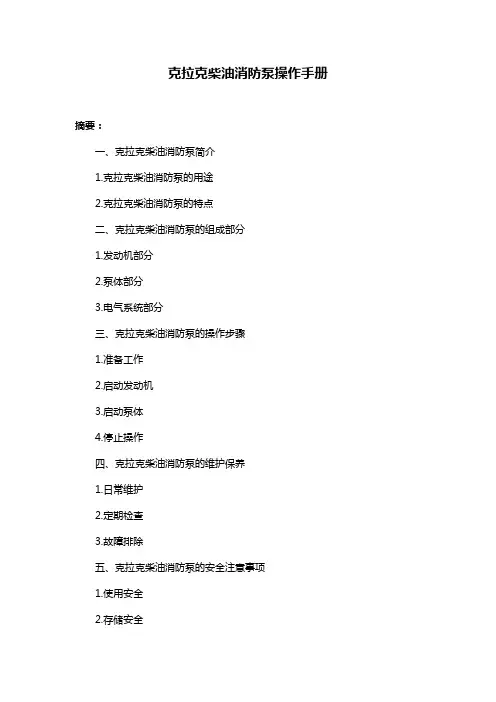

克拉克柴油消防泵操作手册摘要:一、克拉克柴油消防泵简介1.克拉克柴油消防泵的用途2.克拉克柴油消防泵的特点二、克拉克柴油消防泵的组成部分1.发动机部分2.泵体部分3.电气系统部分三、克拉克柴油消防泵的操作步骤1.准备工作2.启动发动机3.启动泵体4.停止操作四、克拉克柴油消防泵的维护保养1.日常维护2.定期检查3.故障排除五、克拉克柴油消防泵的安全注意事项1.使用安全2.存储安全3.应急处理正文:克拉克柴油消防泵操作手册克拉克柴油消防泵是一种专门用于消防系统的设备,具有高效、稳定、可靠的性能,广泛应用于公共场所、住宅小区、工厂、仓库等场所。
克拉克柴油消防泵主要由发动机部分、泵体部分和电气系统部分组成。
发动机部分提供动力,泵体部分负责将水源输送至指定位置,电气系统部分则控制整个设备的运行。
在使用克拉克柴油消防泵前,应确保消防系统已经安装完毕,且设备状态良好。
操作步骤如下:1.准备工作:检查油箱内柴油是否充足,检查水箱内是否有足够的水,检查消防泵周围是否有障碍物,确保操作空间畅通。
2.启动发动机:将油门杆置于怠速位置,按下启动按钮,启动发动机。
发动机启动后,调整油门杆至适当位置,使发动机转速稳定在规定范围内。
3.启动泵体:将泵体控制开关置于“开”的位置,泵体开始启动。
当泵体运转稳定后,检查出水口是否有水流流出,确保泵体正常工作。
4.停止操作:当消防任务完成后,先关闭泵体控制开关,使泵体停止工作。
然后关闭发动机油门杆,等待发动机冷却后,关闭发动机启动按钮,使发动机熄火。
为了确保克拉克柴油消防泵的性能和使用寿命,应定期进行维护保养。
日常维护包括检查油、水、电系统是否正常,定期清洁设备表面污垢。
定期检查包括检查发动机、泵体、电气系统是否正常,检查各连接部位是否牢固。
如有故障,应及时排除,避免设备损坏。
在使用克拉克柴油消防泵时,应严格遵守安全注意事项。
使用时确保设备周围环境安全,避免在易燃、易爆场所使用。
储存时应放在干燥、通风、避免阳光直射的地方。
阳光泵业XBC系列柴油机消防泵组说明书(本文来源阳光泵业)一、概述XBC型柴油机消防泵组是本公司根据国内建筑消防用泵的市场需求和使用特点而自行研制生产的新产品。
该系列产品具有高效率、运转寿命长、高可靠性(不存在较长时间停用后启动咬死的故障),是目前国内适应建筑工程消防,喷淋设施用泵的首选产品。
产品性能符合GB6245-2006《消防泵》性能要求和实验方法,经国家消防装备质量监督检测中心测试,产品达到国内领先水平,获上海市消防局审批认可。
该产品可供输送80℃以下不含固体颗粒的清水或物理化学性质类似与水的液体之用。
在满足消防工况的前提下,兼顾生活、生产给水的工况要求。
产品既可用于独立消防给水系统,又可用于消防、生活共用给水系统,还可用于建筑、市政、工矿、给排水、船舶、野外作业等场合。
XBC柴油机消防泵与电器仪表等设备安装在一起整套组合,具有功能齐全,自动化程度高,结构紧凑,故障自动报警及接受启动信号,自行完成起动程序,能快速投入全负荷运行。
机组可按需求选配减振器、橡胶挠性接头、排气口配波纹管消音器。
在燃料不足、蓄电池电压低、润滑油温度高、超速等,备有报警装置,确保柴油机低温环境起动。
整个系统安全可靠,使用方便。
二、产品特点1. 电泵为主消防泵,可以根据消防情况自动起动;2. 配备稳压泵恒定管网压力;3. 柴油机泵为备用消防泵,消防无电源情况下自动起动;4. 电泵出现故障时柴油机泵起动;三、结构说明XBC型柴油机消防泵组根据GB6245-2006《消防泵》的标准要求,主要由泵体(1)、泵盖(2)、叶轮(3)、轴(4)、密封环(5)、轴套(8)、及悬架轴承部件(12)等所组成的。
XBC型柴油机泵的泵体和泵盖的部分,是从叶轮背面处剖分的,即通常所说的后开门结构形式。
其优点是检修方便,检修时不动泵体,吸入管路,排出管路和电动机,只需拆下(加长)联轴器的中间联接件,即可退出转子部件进行检修。
泵的壳体(即泵体和泵盖)构成泵的工作室。
XBC 型柴油机消防泵安装使用说明书XBC型柴油机消防泵安装使用说明书造制械机佳立湖南司公有限湖南立佳机械制造有限公司Hunan Perfect Industry Co., Ltd.1一、消防泵型号说明XBC200-670B设计流量:626.4m3/h扬程:1.15MPa水泵出口直径:DN200mm配套柴油机型号及功率:12V135DAZD,315KW(430HP)二、调试前检查工作1.安装检查1.1安装位置检查1.1.1泵房内的设备布置应保证安装、运行、管理维修等工作的方便。
一般泵端或泵侧与墙之间的净距?1.5m,两排泵之间净距?2m。
1.1.2 两台泵之间的净距?0.75m,泵前端操作通道宽度?1m,多级泵?1.8m,泵前端维修通道?1.25m。
———————————————————————————————————————————————造制械机佳立湖南司公有限21.1.3 泵房有起吊设备或有至少能竖起三角架等吊装设备的空间,通风及光线良好(晴天的白天不用开灯能满足操作维修需要的光线)。
1.1.4泵组的安装高度要满足有效汽蚀余量。
1.2安装基础检查1.2.1安装基础必须是一个整体。
1.2.2对于电动机直连的型式,基础自身量应为设备重量的3倍以上,对于发动机直连的型式,基础自身的重量应为设备重量的5倍以上(混凝土的比重为:1立方米重1.8-2.45吨,平均重2.12吨)。
1.2.3在两层以上墙面板安装时,基础中心和深中心一致或套在两根梁上,并尽可能接近柱式墙壁。
1.2.4 泵组底架与基础混凝土之间距离应?10mm,且基础表面要保留凹凸不平的原样。
1.2.5基础的长(宽)应比机组底架长(宽)多出200-240mm,基础表面比地面高?200mm,地脚螺栓预留孔一般为100x100mm方孔。
1.2.6基础外观不不应有于裂纹、烽容、容洞、露筋等缺陷。
1.2.7基础的中心线需与机组底架中心线重合(偏差小于2mm)。

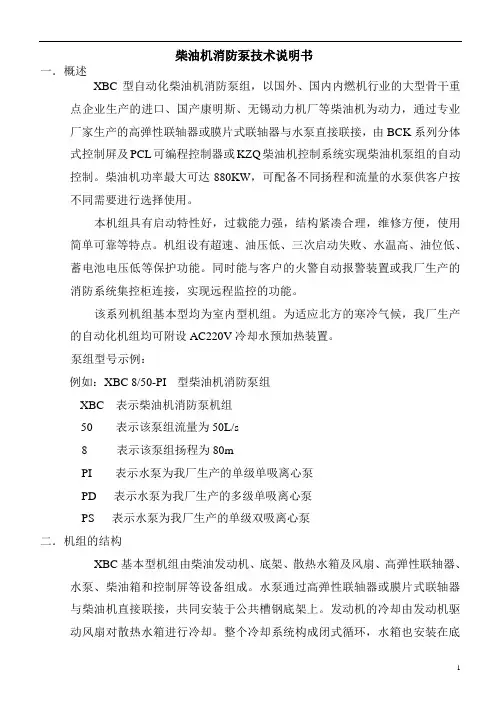

柴油机消防泵技术说明书一.概述XBC型自动化柴油机消防泵组,以国外、国内内燃机行业的大型骨干重点企业生产的进口、国产康明斯、无锡动力机厂等柴油机为动力,通过专业厂家生产的高弹性联轴器或膜片式联轴器与水泵直接联接,由BCK系列分体式控制屏及PCL可编程控制器或KZQ柴油机控制系统实现柴油机泵组的自动控制。
柴油机功率最大可达880KW,可配备不同扬程和流量的水泵供客户按不同需要进行选择使用。
本机组具有启动特性好,过载能力强,结构紧凑合理,维修方便,使用简单可靠等特点。
机组设有超速、油压低、三次启动失败、水温高、油位低、蓄电池电压低等保护功能。
同时能与客户的火警自动报警装置或我厂生产的消防系统集控柜连接,实现远程监控的功能。
该系列机组基本型均为室内型机组。
为适应北方的寒冷气候,我厂生产的自动化机组均可附设AC220V冷却水预加热装置。
泵组型号示例:例如:XBC 8/50-PI 型柴油机消防泵组XBC 表示柴油机消防泵机组50 表示该泵组流量为50L/s8表示该泵组扬程为80mPI 表示水泵为我厂生产的单级单吸离心泵PD 表示水泵为我厂生产的多级单吸离心泵PS 表示水泵为我厂生产的单级双吸离心泵二.机组的结构XBC基本型机组由柴油发动机、底架、散热水箱及风扇、高弹性联轴器、水泵、柴油箱和控制屏等设备组成。
水泵通过高弹性联轴器或膜片式联轴器与柴油机直接联接,共同安装于公共槽钢底架上。
发动机的冷却由发动机驱动风扇对散热水箱进行冷却。
整个冷却系统构成闭式循环,水箱也安装在底盘上。
控制屏与机组采用分体式,两者通过控制电缆、信号电缆、动力电缆连接。
柴油机功率在200KW以下的机组油箱直接安装于机组上,大于200KW 的机组采用分体式油箱。
基本型机组适用于具有倒灌水源的消防系统。
如消防系统要求泵组具有引水功能,则在基本型机组的基础上可加装自动引水装置。
该装置可实现自动引水和自动脱离,并符合GB6245-98(消防泵性能要求和试验方法)中规定的引水时间。
克拉克柴油消防泵操作手册摘要:1.克拉克柴油消防泵简介2.操作前的准备工作3.操作步骤详解4.注意事项和维护保养5.结论正文:【1.克拉克柴油消防泵简介】克拉克柴油消防泵是一种采用柴油发动机驱动的消防水泵,具有启动迅速、功率强大、适应性强等特点,广泛应用于消防救援等领域。
该泵可输送各类水质,具有高效、节能、环保等优点。
【2.操作前的准备工作】操作克拉克柴油消防泵前,应做好以下准备工作:(1)检查柴油消防泵各部件是否完好,紧固螺栓是否松动。
(2)检查水泵轴封是否良好,润滑油量是否充足。
(3)检查柴油发动机的油量、水量、空气滤清器等是否合格。
(4)检查消防泵出水阀门是否关闭,进水管路是否畅通。
(5)确保操作人员了解操作流程,对设备有一定了解。
【3.操作步骤详解】(1)打开柴油消防泵进水阀门,确保进水管路畅通。
(2)打开柴油发动机空气滤清器,加入适量的柴油。
(3)打开柴油发动机油门,启动柴油发动机。
(4)待柴油发动机启动后,将油门置于适当位置,观察转速表,确保在规定范围内。
(5)缓慢打开消防泵出水阀门,观察水泵压力表,调节柴油发动机油门,使压力表指针达到所需压力。
(6)在操作过程中,应随时观察水泵轴封、润滑油量等,确保正常运行。
(7)操作结束后,先关闭出水阀门,再关闭进水阀门,最后关闭柴油发动机。
【4.注意事项和维护保养】(1)操作过程中,应严格遵守操作规程,确保安全。
(2)定期对柴油消防泵进行维护保养,如清洁、润滑、更换易损件等。
(3)长时间不使用时,应将水泵内的水排放干净,防止冻裂和腐蚀。
(4)操作人员应定期接受培训,熟悉设备性能和操作方法。
【5.结论】克拉克柴油消防泵具有启动迅速、操作简便、适应性强等特点,是消防救援等领域的重要设备。
柴油消防水泵机组操作规程(说明)一.启泵前准备1.各油路、电路、仪表的接头是否牢固,蓄电池电液是否充足,燃料箱应加足燃料(蓄电池电压不低于24V)。
2.各部正常后,打开燃油箱开关,用手油泵排除燃油系统中的空气。
3.进、出水阀门应关闭,泡沫液管路应关闭,引水手柄在空位。
4.及时地作好启动前有关参数、情况的《运行记录》。
二.启动1.离合手柄放在分离位置(设离合器装置的泵组),油门手柄放在转速700r/min的位置。
2.将启动钥匙打开,按下启动按纽,发动机启动后松开按纽;如果按下启动按钮5秒钟仍不能启动的,应间隔2分钟左右再次启动;如连续三次以上仍未启动的,应查明原因;通常检查供油系统。
3.启动成功后,将钥匙拧至中间位置,使柴油发动机维持在500r/min左右运转1~2min,使柴油发动机进行预热。
三.机组空运转1.机组低速空运转预热一段时间后,可以逐渐将转速增至1000-1200 r/min;此时各仪表正常显示、正常运行时,水温应为80-90℃之间。
2.达到标定工况时,正常油压应为343-440Kpa(35-45kgf/C㎡)范围内。
3.排气烟色是无色或棕灰色为正常,不完全燃烧的为黑色,不窜机油的为兰色;不正常燃烧的应整机修理.四.泵组引水、送水与输送泡沫1.进水引水前,出口阀应关闭;泡沫液进口阀与比例混合器阀均应关闭,进口阀打开;水环泵储水箱应充足。
2.发动机水温高于55℃,各仪表均正常显示,便可引水工作。
3.先将引水手柄放在“引水”位置进行引水;当压力表开始显示说明引水完成,迅速将引水手柄推到“空转”位置。
4.加大油门提高转速;当水泵压力达到规定位置时,便可开启出水阀门,向输出管道系统送压力水或泡沫。
在正常运行中,操作岗位不得离人,巡回检查,随时掌握柴油水泵机组运行状况,发现机组异常情况应及时地采取有效措施,以防带故障运行或造成责任事故;每半小时作一次《运行记录》。
五.停机1.输送泡沫混合液完毕后,应吸入清水运行2分钟。
hs25fp柴油机移动消防泵说明书
HS25FP柴油机移动消防泵是一种高效、可移动的消防泵设备。
本说明书将为您详细介绍该设备的技术参数、结构组成、操作方法、维护保养等方面的内容。
一、技术参数:
1.额定扬程:25m
2.最大流量:50L/s
3.柴油机功率:≥70kW
4.起动电机功率:≥7.5kW
5.自吸高度:
6.5m
6.进口口径:150mm
7.排口口径:125mm
8.重量:800kg
二、结构组成:
HS25FP柴油机移动消防泵主要由柴油机、消防泵、起动电机、水泵发动机床、油箱、金属方盒电控柜、底座等部分组成。
三、操作方法:
1.车辆移动:将消防泵安装在底座上,并调整底座的角度,然后使用车辆拖曳装置把消防泵拖曳至指定位置。
2.启动柴油机:先将油箱注入燃油,然后按下柴油机启动按钮,启动柴油机。
启动成功后,进入下一步操作。
3.启动消防泵:按下起动电机按钮,启动起动电机。
起动电机成功启动后,进入下一步操作。
4.调整泵速:根据需要,使用控制器调整消防泵的泵速,以满足实际使用要求。
5.操作结束:使用车辆拖曳装置将消防泵移动到指定位置,停止柴油机和消防泵的运行,关闭电源,完成操作。
四、维护保养:
1.定期检查柴油机的油品、滤芯等,确保其正常运行。
2.消防泵使用后,应及时清理泵体内部的杂物和堵塞物,保持泵体的畅通。
3.按照说明书要求,定期更换消耗品,如滤芯、密封圈等。
4.注意消防泵和柴油机的正常工作温度范围,不要过度运行,以免损坏设备。
5.在雨天或潮湿环境下使用时,应采取防潮措施,保护设备的正常运行。
功能键功能键操作说明翻页键翻页信息显示/连续按此键 2 秒进入/退出参数设置菜单。
消声键/灯测试当控制器发生警告或故障时,报警蜂鸣器响,按此键响声停止,再按此键,则取消消声功能,如控制器仍处在故障状态,报警蜂鸣器继续响。
消声功能有效时,LCD 显示消声符号。
连续按此键 2 秒,所有指示灯同时亮。
自动模式键/指示灯/参数设置增加“+”键此键用于自动操作模式设置,控制器运行于自动模式时,键上侧 LED 指示灯亮。
控制器根据“遥开信号”有效与否,来控制发电机启动运行与停止。
当进入参数设置操作,此键用于增加数值/向下移动选择。
手动模式键/指示灯/参数设置减少“-”键此键用于手动操作模式设置,控制器运行于手动模式时,键上侧 LED 指示灯亮。
控制器通过“START”和“STOP”键来控制发电机启动运行与停止。
当进入参数设置操作,此键用于减少数值/向上移动选择。
测试模式键/指示灯/参数设置确认“√”键此键用于测试操作模式设置,控制器运行于测试模式时,键上侧 LED 指示灯亮。
此时控制器模拟“遥开信号”有效,来控制发电机启动运行。
当进入参数设置操作,此键用于进入下一层子菜单/确认修改。
开启键/指示灯/参数设置向上键此按键用于手动启动运行发电机组。
当控制器设置在手动操作模式时,按此键可启动发电机。
当进入参数设置操作,此键用于返回上一层菜单。
停机/复位键/指示灯/参数设置位移“→”键此按键用于手动停止发电机,控制器设置在手动操作模式时,长按此键两秒以上,可停止发电机组。
如果有故障输出,轻按此键控制器可解除故障停机锁定。
当进入参数设置操作,此键用于移动参数的可设置位。
不管控制器运行于何种模式,“停机键”均有效。
在“自动”或“测试”模式时,长按此键两秒以上,可停止发电机组,控制器同时自动从其它模式转换为手动操作模式。
合分闸键在手动操作模式时,用于发电开关的合分闸。
故障指示灯当控制器发生停机故障时,故障指示灯亮。
警告指示灯当控制器发生警告时,警告指示灯亮。
柴油水泵发电机组的说明书以下是柴油水泵发电机组的说明书:产品概述:柴油水泵发电机组是一种常见的发电机装置,它通过柴油引擎驱动水泵以产生电力。
该设备被广泛用于建筑工地、农田灌溉、消防设施以及地区电力供应等领域。
本说明书将详细介绍该发电机组的特性、操作注意事项以及维护保养方法。
一、技术参数:1. 功率范围:xxx kW2. 电压:xxx V3. 频率:xxx Hz4. 机组类型:柴油机驱动的水泵发电机组5. 排气量:xxx L6. 燃油消耗率:xxx g/kW·h7. 启动方式:电启动8. 噪音水平:xxx dB9. 重量:xxx kg二、产品特点:1. 高效节能:利用柴油机驱动水泵,能够高效转换化学能为电能,具备较低的能源损耗。
2. 可靠稳定:发电机组采用优质柴油发动机以及高效水泵,具备可靠性强、稳定性好的特点。
3. 操作简便:用户只需按照说明书的指导进行简单的操作,即可启动、停止及监控发电机组的工作状态。
4. 多种保护功能:发电机组设有多种保护装置,如过载保护、电压保护、过热保护等,能够及时保护设备安全运行。
5. 低噪音:优质排气系统以及噪音降低设计使得发电机组工作时噪音水平较低。
三、使用注意事项:1. 安全第一:在使用发电机组时,要确保周围环境安全,避免发生触电、漏电等事故。
2. 正确接线:在连接电路时,要按照电缆标签进行正确接线,确保电流传输无误。
3. 定期维护:定期对发动机进行保养,如更换机油、清洗空气滤清器、检查机组调整等。
4. 防止过载:在使用中避免超过发电机组额定功率,以免损坏设备。
5. 保持通风:保持机组工作环境通风良好,以确保发电机组正常散热。
四、维护保养方法:1. 更换机油:根据使用时间和工作情况,定期更换柴油发动机的机油,以保持发动机内部的润滑性能。
2. 清洗空气滤清器:定期清洗发动机的空气滤清器,防止灰尘和杂质进入发动机,影响其正常工作。
3. 检查冷却液:定期检查冷却液的液位和浓度,确保水泵的散热效果良好。
阳光泵业XBC系列柴油机消防泵组说明书(本文来源阳光泵业)一、概述XBC型柴油机消防泵组是本公司根据国内建筑消防用泵的市场需求和使用特点而自行研制生产的新产品。
该系列产品具有高效率、运转寿命长、高可靠性(不存在较长时间停用后启动咬死的故障),是目前国内适应建筑工程消防,喷淋设施用泵的首选产品。
产品性能符合GB6245-2006《消防泵》性能要求和实验方法,经国家消防装备质量监督检测中心测试,产品达到国内领先水平,获上海市消防局审批认可。
该产品可供输送80℃以下不含固体颗粒的清水或物理化学性质类似与水的液体之用。
在满足消防工况的前提下,兼顾生活、生产给水的工况要求。
产品既可用于独立消防给水系统,又可用于消防、生活共用给水系统,还可用于建筑、市政、工矿、给排水、船舶、野外作业等场合。
XBC柴油机消防泵与电器仪表等设备安装在一起整套组合,具有功能齐全,自动化程度高,结构紧凑,故障自动报警及接受启动信号,自行完成起动程序,能快速投入全负荷运行。
机组可按需求选配减振器、橡胶挠性接头、排气口配波纹管消音器。
在燃料不足、蓄电池电压低、润滑油温度高、超速等,备有报警装置,确保柴油机低温环境起动。
整个系统安全可靠,使用方便。
二、产品特点1. 电泵为主消防泵,可以根据消防情况自动起动;2. 配备稳压泵恒定管网压力;3. 柴油机泵为备用消防泵,消防无电源情况下自动起动;4. 电泵出现故障时柴油机泵起动;三、结构说明XBC型柴油机消防泵组根据GB6245-2006《消防泵》的标准要求,主要由泵体(1)、泵盖(2)、叶轮(3)、轴(4)、密封环(5)、轴套(8)、及悬架轴承部件(12)等所组成的。
XBC型柴油机泵的泵体和泵盖的部分,是从叶轮背面处剖分的,即通常所说的后开门结构形式。
其优点是检修方便,检修时不动泵体,吸入管路,排出管路和电动机,只需拆下(加长)联轴器的中间联接件,即可退出转子部件进行检修。
泵的壳体(即泵体和泵盖)构成泵的工作室。
消防柴油发电机组的说明书消防柴油发电机组说明书一、产品概述消防柴油发电机组是专为消防领域研发的一种紧急备用电源,主要用于消防、船舶、油田、矿山、机场等场所的电力供应。
其具有功率大、启动快、运行可靠等特点。
本说明书的目的在于告知用户如何正常操作、维护、维修本产品,并确保其安全、高效、持久地运行。
二、产品特点1.紧急启动:当主电源因故障而中断时,发电机组可自动启动,迅速为电器设备提供电力。
2.稳定输出:采用先进的电控技术和高性能配件,确保输出电压稳定可靠。
3.低噪音:整机隔音处理及消音器的安装,使得噪音小于75分贝。
4.自动保护:具有过载、缺相、限电流、过压、欠压、超速、低油压等保护功能,保证发电机组长时间运行安全可靠。
5.人性化设计:设备报警发出语音提示,操作面板明了易懂,便于用户监测设备状态和故障诊断。
三、产品参数型号:XXXX额定功率:XXX kW起动方式:电动起动电源电压:XXX/XXXV频率:50/60Hz燃油消耗:XXX L/h机组重量:XXX kg外形尺寸:XXX mm x XXX mm x XXX mm四、操作维护1.操作前的准备工作(1)检查发动机油量、冷却水量是否足够。
(2)检查电池是否电量充足。
(3)检查机组外观和接线是否正常。
2.操作步骤(1)将控制面板上的按钮选择操行至“手动”或“自动”。
(2)打开燃油阀门。
(3)启动机组,观察发动机是否正常运转。
(4)检测机组输出电压、电流的稳定性。
(5)使用机组电源设备。
3.维护保养(1)及时更换机组机油和机油滤清器。
(2)清洗并更换空气滤清器。
(3)定期清洗发电机组的整体机体和散热器。
(4)定期检查电池电量,并及时充电或更换。
(5)定期检查发电机组地脚螺栓的紧固程度。
五、注意事项(1)机组只能由专业工程师进行安装和维护。
(2)不能在机器运行时操作机组的控制面板,以免发生意外。
(3)当机组长时间不使用时,要及时加注燃油,并进行系统漏油检测。
柴油消防水泵操作说明一、日常检查1、检查通往室外排气管应严密,排气口朝下,不会发生火花。
2、检查电瓶电量,每隔半年对电瓶进行维护保养工作,加补电解液。
3、检查仪表应完备,经常擦拭机器应无灰尘,螺栓不能松动,传动罩完好无损。
4、水泵各管路接头牢固,无泄漏现象。
二、启动准备1、柴油机启动前的准备(1)检查柴油机各部分是否正常,各附件连接是否可靠,并排除不正常现象。
(2)检查电起动系统电路接线是否正常,蓄电池是否充足电。
(3)观察油底壳内加注机油至规定油面。
观察喷油泵、调速器内加注机油至规定油面。
(4)向热交换器内加满洁净冷却水。
(5)用手压燃油泵压油使燃油系统充满燃油并排除空气。
(6)柴油机水箱内的冷却液是否加满、润滑机油的油位是否在正常范围内、柴油箱内的柴油液位是否在2/3以上。
2、水泵启动前的准备工作(1)在水泵轴承体内,应有足够的润滑剂。
(2)出水管路暂时关闭(启动成功后应立即开启出口阀)。
三、启动运行1、柴油机的启动(1)将电钥匙打开,按下启动按钮,使柴油机启动。
如果在12s 内未能启动,应立即释放按钮,通过2min后再做第二次启动。
如果连续三次不能启动时,应停止启动找出原因。
(2)柴油机启动成功后,应立即释放按钮,将电钥匙拨回中间位置,同时注意机油压力表,并检查柴油机各部分运转是否正常。
2、柴油机的运转运行过程中,应注意各参数是否正常。
为保证设备的可靠性,每月应启动运行一次,至水温、机油均达到60℃以上。
3、停机水泵停机前应先慢慢关闭出口阀,待出口阀完全关闭再停机。
四、注意事项1、严禁在泵房内放置储存不相关货物和工具。
2、严禁擅自开启电机设备和损坏机器设备。
3、开机时必须保持良好通风及散热、打开门窗。
4、启动柴油消防水泵时必须停消防稳压水泵。
5、柴油消防泵每月至少开启一次时间不短于半小时保持良好备用状态。
克拉克柴油消防泵操作手册
(实用版)
目录
1.克拉克柴油消防泵简介
2.克拉克柴油消防泵的操作步骤
3.克拉克柴油消防泵的维护保养
4.安全注意事项
正文
【克拉克柴油消防泵简介】
克拉克柴油消防泵是一种采用柴油发动机驱动的消防泵,适用于消防救援、应急排水等场合。
该泵具有启动快、出水快、适应性强等特点,能够在短时间内提供大量水源,为灭火救援工作提供有力保障。
【克拉克柴油消防泵的操作步骤】
1.检查泵体及附件是否完好,确保各部件连接牢固。
2.打开柴油发动机,启动泵组。
3.检查泵组工作是否正常,如有异常应立即停机检查。
4.启动水泵,调整出水阀门,控制出水流量和压力。
5.根据需要进行出水作业,注意观察水泵工作状态,如有异常应及时处理。
6.停止出水作业,关闭出水阀门,停机。
【克拉克柴油消防泵的维护保养】
1.定期更换柴油发动机机油、机滤、空滤等。
2.检查水泵轴承、密封件等易损件,如有损坏及时更换。
3.定期对水泵进行试运行,确保泵组工作正常。
4.清洁泵组内外部,保持设备清洁。
5.存放时应注意防潮、防雨、防锈。
【安全注意事项】
1.操作人员应熟悉克拉克柴油消防泵的使用方法和操作步骤。
2.在操作过程中,应穿戴防护装备,确保人身安全。
3.严禁在运转中的泵组上进行维修和调整。
4.出水作业时,应确保水源充足,避免泵组空转。
专用设备操作规程柴油发动机操作规程总则:主题内容:本操作规程适用于0501消防水和新鲜水加压站的P05消防水泵驱动机-柴油发动机启停操作和故障处理。
适用范围:本规程适用于老挝石化装置消防水站P05柴油发动机组。
编写依据:厂家资料。
(根据现场实际操作情况再进行修改)P03/P05消防水泵驱动机是重庆康明斯发动机有限公司生产。
设备位号及参数详见附表:( ) - 确认 < > - 安全确认 [ ] - 操作 M - 班长 P - 外操 I - 内操1.1启机前准备1.1.1 < P > - 持卡操作;操作人员必须经过专门培训,佩戴及工具携带符合公司EHS要求,设备维修作业票关闭。
1.1.2 [ P ] - 向燃油注油泵加注柴油,排除泵体空气;1.1.3 ( P ) - 检查燃油箱油位(1/3~2/3),进回油管阀门已打开;1.1.4 ( P ) - 如果在保养工作中影响到喷油嘴、气门或其它部分的调整,在起动发动机前要确认这些部分已经恢复;1.1.5 ( P ) - 检查油底壳油位(介于油尺的低(L)与高(H)标记之间);1.1.6 ( P ) - 检查发动机冷却液液位,(冷却液无液位计,需要开盖检查),液位只要加到散热器或膨胀水箱的注颈口下部即可;1.1.7 ( P ) - 检查冷却液无渗漏;1.1.8 ( P ) - 确认冷却液滤清器的截止阀打开;1.1.9 ( P ) - 检查蓄电池电压(24~27V)。
1.1.10 [ P ] - 手动盘车至少2-3周,查看无卡滞现象(转动时将燃油切断阀关闭,或拆下燃油管以避免启动)。
注意:当注油或加油时,如有油溢出,要予以清洁。
1.2 启机步骤(手动模式)1.2.1 [ P ] - 断开柴油机出线断路器;1.2.2 [ P ] - 将控制器调到手动模式;1.2.3 [ P ] - 按动启动按钮启动发电机。
(如一次启动不成功可每隔10秒才能连续启动三次);1.2.4 [ P ] - 在发动机运转几分钟以后,停下发动机并等到15分钟,待机油回到机油盘中。
三角洲牌柴油机消防泵组使用说明书上海黄河水泵厂目录一、前言 (3)二、结构说明 (3)(一)发动机 (4)(二)水泵 (4)三、安装说明 (5)四、泵组的使用 (5)(一)起动前的准备与检查 (5)(二)机组起动与运行 (6)(三)停机 (6)五、泵组的维护与保养 (7)(一)日保养 (7)(二)一级保养 (7)(三)二级保养 (8)(四)三级保养 (8)六、常见故障及排除方法 (9)七、附图 (10)一、前言XBC系列柴油机驱动消防泵组是本公司按照国家消防泵标准,同时参照美国消防协会标准NFPA20,研制生产的一种固定式消防装置。
主要适用于石油化工、天然气、发电、棉麻纺织、仓库、机场、码头、高层建筑等行业的消防供水和泡沫灭火系统。
也可用于水上船舶、海上油轮和消防舰艇等场合。
该机组采用优质国产或进口柴油机与消防水泵配套。
具有启动迅速、引水可靠、功率储备合理、运行平稳、“三化”程度高、压力、流量范围广等特点,是一种先进可靠的消防设备。
泵组的合理使用和认真维护保养,是保证泵组正常可靠工作,充分发挥应急功能和延长使用寿命的最重要的前提条件。
为了使泵组操作者熟悉其结构特征,掌握使用和保养方法,切实用好泵组,我们编写了这本说明书,供机组操作人员参考。
XBC系列柴油消防泵组产品型号含义:示例:二、结构说明XBC系列消防泵组是以柴油机为动力,驱动消防水泵,输出压力水或空气泡沫混合液进行灭火消防工作。
泵组主要由柴油机、水泵、传动装置、公共底座、仪器仪表和热交换冷却系统以及自动控制系统(自动化泵组)等组成。
泵组的结构及外形尺寸以及工作性能曲线见随机附图。
(一)发动机泵组选配的发动机均为优质国产或进口柴油机,其构造、性能、使用及维护保养,调整与装配等详细说明请参阅泵组配套的《柴油机使用说明书》。
(二)水泵泵组选配的水泵为专用消防水泵,具有运行平稳、三化程度高和维修方便等优点,其构造、性能、使用及维护保养、调整与装配等详细说明请参阅泵组配套的《水泵使用说明书》。
三、安装说明机组安装时用户可参照图二,根据下述原则,结合现场情况确定安装方案。
1、安装机组的消防泵房应尽可能接近水池,水上部分的进水管路尽可能的短,弯头尽量少,以减少进水的阻力。
且应保证机组空间足够宽敞.便于机组操作、维修保养。
泵房最好设有吊装设备,并应有保温措施,确保泵房最低温度≥5℃;2、机组基础应坚实牢固,最好为钢筋混凝土,尺寸最好以泵组底架为基准向周边沿伸100—200mm,并设置排污沟,电缆沟;3、机组放置在基础上应通过楔块或垫块进行调整,用水平仪检查水平度。
拧紧基础螺栓后,再重新检查水平度,合适后再进行灌浆,灌浆时不能留有空隙或气袋;4、机组进出口水管应设有单独支撑,安装牢固,切勿用消防泵作为管道支架。
并采取措施防止消防泵进出口负载过大,进水管无气袋现象发生;5、应将消声器安装于室外,排气管直径不得小于机组要求的尺寸,但排气管路尽可能短,管路中弯头尽可能少,以防柴油机排气阻力大,影响柴油机的功率输出。
排气管应有单独支撑,切勿用发动机支撑。
为防止排气管高温伤人,一般在靠近人能触及的高度应采取隔热防护措施。
注意:泵组出厂前联轴器已调整好,但在运输安装过程中有可能变动,故机组安装完毕后,要进行再一次的联轴器对中性调整,要求联轴器对中最大径向位移≤0.lmm,角向位移≤0.15mm,轴向位移≤0.3mm。
四、泵组的使用(一)起动前的准备与检查a)检查发动机热交换器的存水量,及时补充冷却水,并检查冷却系统各部,应无漏水现象;b)检查发动机油底壳油量是否适当,不足时及时添加。
并检查各部位应无漏油现象;c)检查各部正常后,用手油泵排除燃油系统中的空气,此时,先打开柴油机滤清器和喷油泵上的放气螺钉,掀动手油泵直至放气螺钉处流出燃油无气泡为止;d)水泵出水口阀应关闭,进水阀门应打开,泡沫液管路应关闭。
如配有引水机构,引水手柄应放在空位,水环真空泵储水箱水量(或滑片真空泵储箱HJ-40机油量)应充足。
(二)机组起动与运行1、将起动钥匙打开,按下起动按钮,发动机起动后及时松开按钮,如果按下5S仍不能起动,应立即释放按钮,停车2分钟左右再第二次起动,如果连续三次以上仍未起动,应断开电路,检查原因,通常应先检查供油系统,必要时进行燃油管路的放气(冬季冷车,起动必须使柴油机充分预热后进行);2、起动成功后,将钥匙拨至中间位置,保持发动机维持低速运转2-4min,使发动机进行预热;3、机组低速预热后,可以逐渐提高发动机转速,当发动机冷却水温超过60℃,其它仪表显示正常,即可驱动水泵运行;4、如配有引水机构,需要引水时,按下真空泵引水按钮(或把引水手柄放在"引水"位置)进行引水。
进行引水工作时,观察消防泵组真空表、压力表显示情况,当真空表显示达到某一数值不再上升,压力表有压力显示(一般在0.2-0.4MPa)时,说明水已引上,应立即开启消防泵出口阀门,并切断引水管路阀门,按下真空引水泵停止按钮(或迅速把引水手柄推到"空转"位置),结束引水工作。
加大发动机油门提高转速,当水泵压力达到0.3-0.5MPa左右,便可以逐渐开大出水阀,向输出管道系统输送压力水,进行正常供水。
机组运行时,转速表的指针应指示在额定转速,不得超速运行。
运行期间,应观察排气烟色:无色或棕色为正常,不完全燃烧时为黑色,上窜机油时为蓝色。
不正常燃烧时应停机调整或维修。
注:在有火灾或其它紧急情况下,泵组起动后,应迅速投入额定工况运转。
(三)停机1、水泵输送泡沫混合液完毕后应吸人清水运行2分钟,以自行清洗泵体各部,以免残留泡沫液对部件腐蚀。
2、停机时应关小油门,使发动机怠速运转2分钟以使冷却均匀,然后加速空转2-3秒,使各部得到充分润滑,再断油停机。
3、停机后断开电路,取出钥匙,如泵房无保温措施,室内温度低于5℃,在冬季应放尽发动机、水泵及引水泵各处存水,以防冻裂机件。
4、发动机放水时,应先将热交换器加水盖开启,然后打开热交换器及其罐体放水开关,这样才能使冷却系统中的水放尽。
注:蓄电池应经常保持充足电量状态。
五、泵组的维护与保养消防泵机组的保养应严格执行维护保养制度,以便使消防泵机组经常保持良好的技术状况和清洁外观,随时处于战备状态,以适应有紧急情况时能作出迅速有效的反应,及时扑灭火灾。
消防泵机组应进行日保养和一、二、三级保养制度。
(一)日保养1、保持机房整洁,机组及其配套设备外件应灵活可靠;2、检查泵组各机构的连接状况是否良好,转动部分是否灵活;各油路、电路及仪表接头是否牢固可靠,电线有无松脱;泡沫混合系统、冷却系统等机构的状态是否完整正常;3、检查燃油箱、发动机油底壳、热交换器、引水箱及泡沫液容量是否充足,不足时及时添加;4、检查发动机油路、电路是否正常可靠,保证能随时投入运行;5、每日必须点动发动机,检查发动机的起动性能,每周必须在空转以后,抽水运行若干时间。
(二)一级保养每隔三个月(按每天起动空运转一次)或累计运转100小时,必须进行以润滑、紧固为中心的一级保养。
1、清洁机组各总成外部;2、检查发动机曲轴箱油面,检查曲轴箱通风接管是否完好,装置是否牢固;3、检查水泵黄油杯内的储油情况,必要时添加;4、检查并调整皮带的松紧度;5、检查发动机、水泵的润滑油面情况,清洁通气塞;6、检查发动机、水泵、传动装置、管路各处的紧固情况;7、清洁蓄电池外部,添加蒸馏水并充足电量;8、清洗空气滤清器;9、按要求润滑各润滑点。
(三)二级保养每隔六个月或累计运行500小时以后,必须进行一次以检查调整为中心的二级保养,其项目如下:1、一级保养的全部项目;2、清洗机油滤清器,更换滤芯;3、检查发动机润滑系统,更换新机油;4、清洗燃油箱,输油泵滤网及管路;5、更换纸质燃油滤芯;6、清洗油底壳及机油泵吸油盘;7、检查调整气门间隙和喷油泵提前角;8、视需要拆检喷油泵和输油泵,检查高速喷油器的喷油压力和喷雾情况;9、检查蓄电池的液面高度、电解液浓度,并疏通电池系盖上的气孔,必要时充电;10、检查电气设备、清洁并润滑起动机和发动机轴承11、检查水泵的密封性。
将水泵进出口关闭,用真空泵抽试真空度,当真空度表盘读数达0.79MPa以后停机试验,真空度下降应不大于0.03Mpa/min,如果真空度下降太快,应检查漏气原因并及时排除;12、按要求润滑各润滑点。
(四)三级保养泵组一般累计运行1000—1500小时以后,或发现发动机动力性能显著下降,柴油消耗量增加,排气冒黑烟或蓝烟等现象时进行总体分解,消除隐患为中心的三级保养,其项目如下:1、一级保养和二级保养全部项目。
2、拆检发动机总成:1)清除燃烧室、排气管道和消声器内积炭;2)测量气缸的磨损量,必要时换活塞环、缸套;3)检查连杆轴承、曲轴主轴承间隙,必要时更换其轴瓦,检查凸轮轴、曲轴轴向间隙,必要时进行调整;4)检查气门座的密合情况,必要时进行研磨。
5)清洗缸体、机油盘及机油集滤器滤网;6)清洗热交换器和发动机水箱的积垢,检查节温器的作用;7)拆检水泵各部件,清洗并换油;拆捡泡沫混合器,清除污垢;8)对管路输出系统进行1.5倍额定出口压力的压力试验,并及时更换漏水的管件、阀门;9)必要时,重新喷漆、刷漆;10)按要求润滑各润滑点。
六、常见故障及排除方法序号故障现象原因解决方案1 不吸水,压力表及真空表的指针剧烈跳动1、注入的水量不够;2、管路或仪表漏气;3、真空引水装置不工作或损坏。
1、再往泵内注水;2、拧紧、堵塞漏气处;3、调整或修复。
2 泵不吸水,真空表指示高度真空。
1、底阀没有打开、淤塞;2、吸水管路阻力太大;3、吸水高度太高。
1、校正或更换底阀;2、清洗或更换吸水管路3、降低吸水高度3 泵不出水,压力表显示有压力1、出水管路阻力太大;2、旋转方向不对;3、叶轮堵塞;4、转速不够。
1、检查或缩短吸水管路;2、纠正旋转方向;3、清洗叶轮;4、提高转速。
4 流量低于设计要求或出口压力太低。
1、叶轮或出水管路阻塞;2、密封环磨损过多或叶轮损坏;3、转速低于规定值。
1、清洗叶轮或管路;2、更换损坏的零件;3、调整至额定转速。
5 泵消耗的功率过大。
1、叶轮与密封环摩擦;2、流量过大。
1、检查原因,消除机械摩擦;2、关小阀门,降低流量。
6 泵内部声音反常,流量降低,直到泵不上水。
1、吸水管阻力过大;2、吸水高度过高;3、吸水处有空气吸入;4、所吸送液体温度过高;5、流量过大而发生气浊现象。
1、清理吸水管路及底阀;2、降低吸水高度;3、拧紧或堵塞漏气处;4、降低液体温度;5、关小出水阀,降低流量。
7 泵不正常振动。
1、泵发生气浊;2、叶轮不平衡;3、泵轴与驱动机不同心;4、地脚螺栓松动。
1、关小出水阀,降低流量。
