管道流流速计算公式

流速（m/s）=[体积流量（m³/h）÷管道截面积（m²）] ÷3600

管道截面积=3.14×R² （R为半径）

例如：DN200管道 流量130 m³/h 求流速?

R=200÷2=100mm=0.1m 管道截面积=3.14×0.1×0.1=0.0314m ²

流速= [ 130÷0.0314 ] ÷3600=1.15 m/s

DN40流速算法:

DN200管道分成20个DN40管道，各个分支上的流量=130÷20=6.5 m³/h

R=40÷2=20mm=0.02m 管道截面积=3.14×0.02×0.02=0.001256m ²

流速= [ 6.5÷0.001256 ] ÷3600=1.44m/s

1 / 6 （蒸汽）管道管径计算公式

与管径温度压力流量对照选型表

一、管径、温度、压力、流量对照表：

2 / 6 二、蒸汽管道管径计算公式：

1、DN---管道内径mm；

2、G-----介质质量流量t/h;

3、V-----介质比容m3/kg；（查蒸汽表）。

4、W----介质流速m/s，常规30m/s。

三、管径、压力、流速、流量计算公式：

1、水管流速和压力的计算公式：流速=流量、管道截面积。假设流量为S立方米每秒，圆形管道内半径R米，则流速v：v=S每（3.14×RR）。

2、流量=流速×（管道内径×管道内径×π÷4），管道内径=sqrt(353.68X流量、流速)，sqrt：开平方。

3、流体在一定时间内通过某一横断面的容积或重量称为流量。用容积表示流量单位是L每s或（`m^3`每h），用重量表示流量单位是kg每s或t每h。

4、流体在管道内流动时，在一定时间内所流过的距离为流速，流速一般指流体的平均流速，单位为m每s。

四、蒸汽压力流速、流量、管径关系对照表：

流量（kg/hour） 管道口径 Pipe Size（mm） DN＿ 3 / 6 蒸汽压力（bar） 蒸汽流速（m/s） 15 20 25 32 40 50 65 80 100 125 150 200 250 300

0.4 15 7 14 24 37 52 99 145 213 394 648 917 1606 2590 3680

25 10 25 40 62 92 162 265 384 675 972 1457 2806 4101 5936

40 17 35 64 102 142 265 403 576 1037 1670 2303 4318 6909 9500

0.7 15 7 16 25 40 59 109 166 250 431 680 1006 1708 2791 3852

25 12 25 45 72 100 182 287 430 716 1145 1575 2816 4629 6204

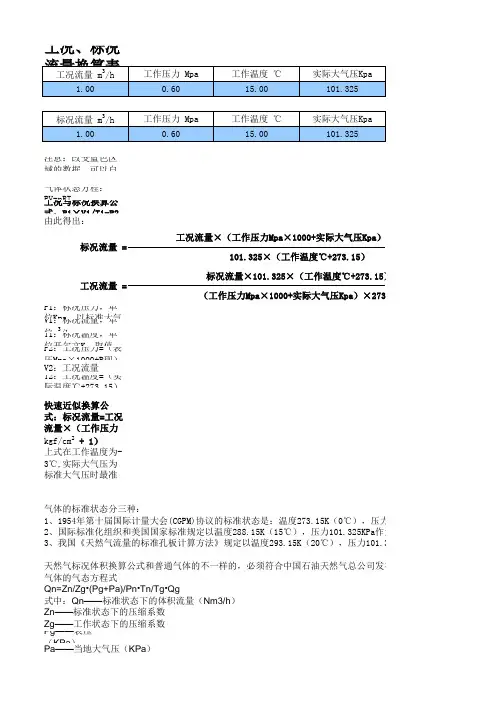

工况、标况流量换算表

工况流量 m3/h工作压力 Mpa工作温度 ℃实际大气压Kpa

1.000.6015.00101.325

标况流量 m3/h工作压力 Mpa工作温度 ℃实际大气压Kpa

1.000.6015.00101.325

注意：改变蓝色区域的数据，可以自

气体状态方程：PV=nRT工况与标况换算公式：P1×V1/T1=P2由此得出：

P1：标况压力，单位Kpa，以标准大气V1：标况流量，单

位m3/hT1：标况温度，单位开尔文K，取值P2：工况压力=（表压Mpa×1000+P现）V2：工况流量T2：工况温度=（实际温度℃+273.15）

快速近似换算公式：标况流量=工况流量×（工作压力

kgf/cm2 + 1）上式在工作温度为-3℃,实际大气压为标准大气压时最准

气体的气态方程式

Pg——表压

（KPa）气体的标准状态分三种：1、1954年第十届国际计量大会(CGPM)协议的标准状态是：温度273.15K（0℃），压力101.325KPa。世界各国科技2、国际标准化组织和美国国家标准规定以温度288.15K（15℃），压力101.325KPa作为计量气体体积流量的标态。3、我国《天然气流量的标准孔板计算方法》规定以温度293.15K（20℃），压力101.325KPa作为计量气体体积流量

天然气标况体积换算公式和普通气体的不一样的，必须符合中国石油天然气总公司发布的SY/T6143-1996。

Qn=Zn/Zg•(Pg+Pa)/Pn•Tn/Tg•Qg

式中：Qn——标准状态下的体积流量（Nm3/h）标况流量 =

工况流量 =工况流量×（工作压力Mpa×1000+实际大气压Kpa）×

101.325×（工作温度℃+273.15）

标况流量×101.325×（工作温度℃+273.15）

（工作压力Mpa×1000+实际大气压Kpa）×273.1

Zn——标准状态下的压缩系数

Zg——工作状态下的压缩系数

Pa——当地大气压（KPa）Pg+Pa——工况下

管道流速计算方法

1.水泵吸水管及出水管的流速

(1)吸水管。

直径小于250mm时，为1. 0~1. 2m/s;

直径在250~1000mm时，为~1. 6m/s-

(2)出水管。

直径小于250mm时，为1. 5~2. 0m/s;

直径在250一1600mm时，为~2. 5m/s。

2.压力输泥管最小设计流速(见表8-15)

四、管道系统

(1)_压缩空气管道的坡度不宜小于,并宜设置能排放管道系统内积存油、水的装置。

(2)压缩空气管道的管材:过滤器擦洗一般采用钢管;控制仅表系统、混合床树脂混合用。切断阀门的直径大于50mm时，宜采用闸阀。

(3)压缩空气管道的连接，除与设备、阀门等处用法兰或螺纹连接外，其他部位宜采用焊接。

(4)埋地敷设的压缩空气管道，应根据土壤的腐蚀性，作相应的防腐处理。压缩空气的埋地管道，宜敷设在冰冻线以下。

(5)压缩空气管道在建筑物人口处，应装切断阀门和压力表。

(6) 对压缩空气负荷波动较大或要求供气压力稳定的用户，宜设置储气罐或其他稳压装置。储气罐应布置在室外，并宜位于机器间的北面0立式储气罐与厂房外墙的净距，不宜小于储气罐高度的一半。

(7) DN<50管道流速应小于8m/s
