管道空气流速计算公式

流速（m/s）=[体积流量（m³/h）÷管道截面积（m²）] ÷3600

管道截面积=3.14×R² （R为半径）

例如：DN200管道 流量130 m³/h 求流速?

R=200÷2=100mm=0.1m 管道截面积=3.14×0.1×0.1=0.0314m ²

流速= [ 130÷0.0314 ] ÷3600=1.15 m/s

DN40流速算法:

DN200管道分成20个DN40管道，各个分支上的流量=130÷20=6.5 m³/h

R=40÷2=20mm=0.02m 管道截面积=3.14×0.02×0.02=0.001256m ²

流速= [ 6.5÷0.001256 ] ÷3600=1.44m/s

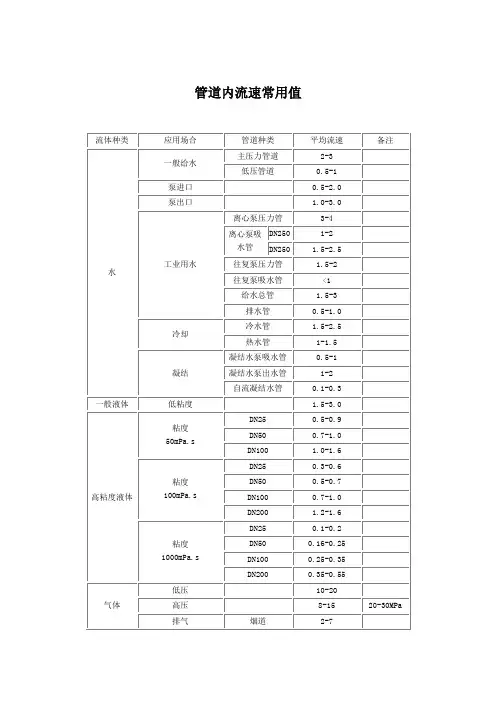

管道内流速常用值

流体种类 应用场合 管道种类 平均流速 备注

水 一般给水 主压力管道 2-3

低压管道 0.5-1

泵进口 0.5-2.0

泵出口 1.0-3.0

工业用水 离心泵压力管 3-4

离心泵吸水管 DN250 1-2

DN250 1.5-2.5

往复泵压力管 1.5-2

往复泵吸水管 <1

给水总管 1.5-3

排水管 0.5-1.0

冷却 冷水管 1.5-2.5

热水管 1-1.5

凝结 凝结水泵吸水管 0.5-1

凝结水泵出水管 1-2

自流凝结水管 0.1-0.3

一般液体 低粘度 1.5-3.0

高粘度液体 粘度

50mPa.s DN25 0.5-0.9

DN50 0.7-1.0

DN100 1.0-1.6

粘度

100mPa.s DN25 0.3-0.6

DN50 0.5-0.7

DN100 0.7-1.0

DN200 1.2-1.6

粘度

1000mPa.s DN25 0.1-0.2

DN50 0.16-0.25

DN100 0.25-0.35

DN200 0.35-0.55

气体 低压 10-20

高压 8-15 20-30MPa

排气 烟道 2-7

压缩空气 压气机 压气机进气管 -10

压气机输气管 -20

一般情况 DN<50 <8

DN>70 <15

饱和蒸汽 锅炉、汽轮机 DN<100 15-30

DN=100-200 25-35

DN>200 30-40

过热蒸汽 锅炉、汽轮机 DN<100 20-40

DN=100-200 30-50

DN>200 40-60

流速的大小直接影响到管道系统技术、经济的合理性。流速过大易产生水锤，引起噪声，损坏管道或附件，并将增加管道的水头损失，提高建筑内给水系统所需的压力和增压设备的运行费用；流速过小，会使管道直径变大，增加工程投资。设计时应综合考虑以上因素，将给水管道流速控制在适当的范围内。生活或生产给水管道的水流速度宜按表采用；消火栓给水系统的管道流速不宜大于2.5m/s；自动喷水灭火系统的管道流速，不宜大于5.Om/s，特殊情况下可控制在10m/s以下。

管道内气体流速计算公式

在我们日常生活和各种工程应用中，管道内气体流速的计算可是个相当重要的事儿。你可能会想，这东西跟我有啥关系？别急，听我慢慢给您唠唠。

就说前阵子，我去一个工厂参观，看到工人们正在调试一个大型的通风系统。那管道错综复杂，呼呼地往外吹着风。我就好奇啊，这风在管道里跑得有多快呢？这就涉及到咱们今天要说的管道内气体流速的计算公式啦。

要计算管道内气体的流速，咱们得先搞清楚几个关键的因素。首先就是管道的横截面积，这就好比是气体流动的通道宽窄。面积越大，相同流量下流速可能就相对较慢；面积越小，流速就会快一些。

然后呢，还有气体的流量。想象一下，单位时间内通过管道的气体量越多，流速自然也就越大。

那计算公式到底是啥呢？一般来说，管道内气体流速可以用公式：流速 = 流量 ÷ 横截面积 来计算。

这里面的流量，通常用体积流量来表示，单位可以是立方米每秒（m³/s）。而横截面积呢，得根据管道的形状来算。如果是圆形管道，那横截面积就是π乘以半径的平方；要是方形管道，那就是边长乘以边长。 咱们来举个例子瞅瞅。比如说有一个圆形管道，半径是 0.5 米，气体的流量是 10 立方米每秒。那先算横截面积，就是 3.14×0.5×0.5 =

0.785 平方米。然后再用流速 = 流量 ÷ 横截面积，也就是 10÷0.785 ≈

12.75 米每秒。这就算出气体在这个管道里的流速啦。

在实际应用中，这个计算公式可太有用了。比如在空调系统里，要保证室内有合适的风量和风速，就得根据房间大小和需求，通过计算来选择合适的管道和风机。再比如在化工生产中，控制气体在管道中的流速对于反应的进行、物料的输送都有着至关重要的影响。

回到开头我参观的那个工厂，后来我跟工程师交流，他们就是根据这些计算来优化通风系统，确保工厂里的空气质量和温度都能达到理想的状态。

总之，管道内气体流速的计算公式虽然看起来简单，但其背后的应用却十分广泛。不管是在工业生产、建筑通风，还是在我们日常不太注意到的各种地方，它都在默默地发挥着作用，保障着一切的正常运转。所以啊，可别小看这小小的公式，它的作用可大着呢！

工况、标况流量换算表

工况流量 m3/h工作压力 Mpa工作温度 ℃实际大气压Kpa

1.000.6015.00101.325

标况流量 m3/h工作压力 Mpa工作温度 ℃实际大气压Kpa

1.000.6015.00101.325

注意：改变蓝色区域的数据，可以自

气体状态方程：PV=nRT工况与标况换算公式：P1×V1/T1=P2由此得出：

P1：标况压力，单位Kpa，以标准大气V1：标况流量，单

位m3/hT1：标况温度，单位开尔文K，取值P2：工况压力=（表压Mpa×1000+P现）V2：工况流量T2：工况温度=（实际温度℃+273.15）

快速近似换算公式：标况流量=工况流量×（工作压力

kgf/cm2 + 1）上式在工作温度为-3℃,实际大气压为标准大气压时最准

气体的气态方程式

Pg——表压

（KPa）气体的标准状态分三种：1、1954年第十届国际计量大会(CGPM)协议的标准状态是：温度273.15K（0℃），压力101.325KPa。世界各国科技2、国际标准化组织和美国国家标准规定以温度288.15K（15℃），压力101.325KPa作为计量气体体积流量的标态。3、我国《天然气流量的标准孔板计算方法》规定以温度293.15K（20℃），压力101.325KPa作为计量气体体积流量

天然气标况体积换算公式和普通气体的不一样的，必须符合中国石油天然气总公司发布的SY/T6143-1996。

Qn=Zn/Zg•(Pg+Pa)/Pn•Tn/Tg•Qg

式中：Qn——标准状态下的体积流量（Nm3/h）标况流量 =

工况流量 =工况流量×（工作压力Mpa×1000+实际大气压Kpa）×

101.325×（工作温度℃+273.15）

标况流量×101.325×（工作温度℃+273.15）

（工作压力Mpa×1000+实际大气压Kpa）×273.1

Zn——标准状态下的压缩系数

Zg——工作状态下的压缩系数

Pa——当地大气压（KPa）Pg+Pa——工况下
