带电粒子在匀强磁场中运动的临界极值及多解问题

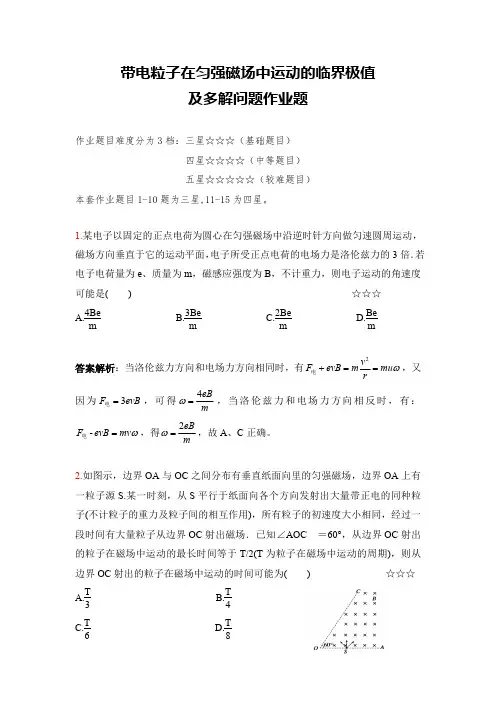

带电粒子在匀强磁场中运动的临界极值及多解问题作业题作业题目难度分为3档：三星☆☆☆（基础题目）四星☆☆☆☆（中等题目）五星☆☆☆☆☆（较难题目）本套作业题目1-10题为三星,11-15为四星。

1.某电子以固定的正点电荷为圆心在匀强磁场中沿逆时针方向做匀速圆周运动，磁场方向垂直于它的运动平面，电子所受正点电荷的电场力是洛伦兹力的3倍．若电子电荷量为e 、质量为m ，磁感应强度为B ，不计重力，则电子运动的角速度可能是()☆☆☆A.4Bem B.3Bem C.2Bem D.Bem答案解析：当洛伦兹力方向和电场力方向相同时，有ωmu r v m evB F ==+2电，又因为evB F 3=电，可得m eB 4=ω，当洛伦兹力和电场力方向相反时，有：ωmv evB F =-电，得meB 2=ω，故A 、C 正确。

2.如图示，边界OA 与OC 之间分布有垂直纸面向里的匀强磁场，边界OA 上有一粒子源S.某一时刻，从S 平行于纸面向各个方向发射出大量带正电的同种粒子(不计粒子的重力及粒子间的相互作用)，所有粒子的初速度大小相同，经过一段时间有大量粒子从边界OC 射出磁场．已知∠AOC ＝60°，从边界OC 射出的粒子在磁场中运动的最长时间等于T/2(T 为粒子在磁场中运动的周期)，则从边界OC 射出的粒子在磁场中运动的时间可能为()☆☆☆A.T 3B.T 4C.T 6D.T 8答案解析：粒子在磁场中做匀速圆周运动，出射点和入射点的连线为轨迹的弦，初速度大小相同，轨迹半径qBmv R =相同，设d OS =，当射出点D 与S 点连线垂直于OA 时，DS 弦最长，轨迹对应的圆心角α最大，根据qvB rv m =2，有m qBr v =，则周期qB m v r T ππ22==周期恒定，粒子的运动时间T t πα2=，此时粒子运动时间最长为2T ，当出射点E 与S 点的连线垂直于OC 时，弦ES 最短，轨迹所对的圆心角最小，则粒子在磁场中运动的时间最短，由几何关系，得︒=60θ，所以最短时间为T 61，故粒子在磁场中运动时间范围为26T t T ≤≤，运动时间不可能为8T ，故A 正确。

带电粒子在匀强磁场中运动的临界极值及多解问题带电粒子在匀强磁场中的临界问题可以通过“放缩法”解决。

当速度方向一定，大小不同时，带电粒子在磁场中做匀速圆周运动的轨迹半径随速度的变化而变化。

通过以入射点为定点，将半径放缩作轨迹，探索出临界条件。

另一种解决有界磁场中的临界问题的方法是“旋转法”。

当速度大小一定，方向不同时，带电粒子在磁场中做匀速圆周运动的半径相同。

圆心在以入射点为圆心、半径为mv/qB的圆上。

通过旋转圆心，将问题转化为无界磁场中的问题。

旋转法”是一种探索临界条件的方法，它通过让圆绕着入射点旋转来实现。

在一个真空室内，存在一个垂直于纸面向里的匀强磁场，磁感应强度为B=0.60 T。

在磁场内有一块平面感光板ab，板面与磁场方向平行。

距离ab为l=16cm处有一个点状的α粒子放射源S，它向各个方向发射速度为v=3.0×10m/s的α粒子。

已知α粒子的比荷为5.0×10C/kg，现只考虑在纸面内运动的α粒子，求ab板上被α粒子打中区域的长度。

解题思路是过S 点作ab的垂线，根据左侧最值相切和右侧最值相交计算。

由于带电粒子的电性不确定，可能带正电荷，也可能带负电荷。

在相同的初速度的条件下，正、负粒子在磁场中运动轨迹不同，导致形成多解。

在一个宽度为d的有界匀强磁场中，磁感应强度为B，MM′和NN′是磁场左右的两条边界线。

现有一质量为m、电荷量为q的带电粒子沿图示方向垂直磁场射入。

要使粒子不能从右边界NN′射出，需要求粒子入射速率的最大值。

由于粒子电性不确定，所以分成正、负粒子讨论，不从NN′射出的临界条件是轨迹与NN′相切。

题目描述：一个正方形的匀强磁场区域abcd，e是ad的中点，f是cd 的中点，如果在a点沿对角线方向以速度v射入一带负电的粒子，恰好从e点射出，则（）。

解题思路：根据题目描述，可以画出如下示意图：image.png](/upload/image_hosting/ed6v3v6v.png)由于粒子带负电，所以在磁场中会受到洛伦兹力的作用，从而偏转方向垂直于速度方向和磁场方向的方向。

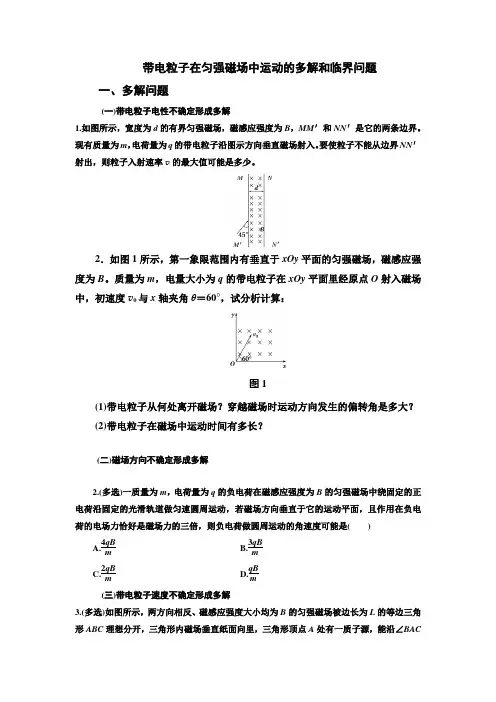

带电粒子在匀强磁场中运动的多解和临界问题一、多解问题(一)带电粒子电性不确定形成多解1.如图所示，宽度为d 的有界匀强磁场，磁感应强度为B ，MM ′和NN ′是它的两条边界。

现有质量为m ，电荷量为q 的带电粒子沿图示方向垂直磁场射入。

要使粒子不能从边界NN ′射出，则粒子入射速率v 的最大值可能是多少。

2．如图1所示，第一象限范围内有垂直于xOy 平面的匀强磁场，磁感应强度为B 。

质量为m ，电量大小为q 的带电粒子在xOy 平面里经原点O 射入磁场中，初速度v 0与x 轴夹角θ＝60°，试分析计算：图1(1)带电粒子从何处离开磁场？穿越磁场时运动方向发生的偏转角是多大？(2)带电粒子在磁场中运动时间有多长？(二)磁场方向不确定形成多解2.(多选)一质量为m ，电荷量为q 的负电荷在磁感应强度为B 的匀强磁场中绕固定的正电荷沿固定的光滑轨道做匀速圆周运动，若磁场方向垂直于它的运动平面，且作用在负电荷的电场力恰好是磁场力的三倍，则负电荷做圆周运动的角速度可能是( )A.4qB mB.3qB mC.2qB mD.qB m(三)带电粒子速度不确定形成多解3.(多选)如图所示，两方向相反、磁感应强度大小均为B 的匀强磁场被边长为L 的等边三角形ABC 理想分开，三角形内磁场垂直纸面向里，三角形顶点A 处有一质子源，能沿∠BAC的角平分线发射速度不同的质子(质子重力不计)，所有质子均能通过C 点，质子比荷q m ＝k ，则质子的速度可能为A ．2BkLB.BkL 2C.3BkL 2D.BkL 81．(多选)如图6所示，直线MN 与水平方向成60°角，MN 的右上方存在垂直纸面向外的匀强磁场，左下方存在垂直纸面向里的匀强磁场，两磁场的磁感应强度大小均为B 。

一粒子源位于MN 上的a 点，能水平向右发射不同速率、质量为m (重力不计)、电荷量为q (q ＞0)的同种粒子，所有粒子均能通过MN 上的b 点，已知ab ＝L ，则粒子的速度可能是( )图6A ．3qBL 6m B ．3qBL 3m C ．3qBL 2m D ．3qBL m(四)带电粒子运动的往复性形成多解4.某装置用磁场控制带电粒子的运动，工作原理如图8212所示。

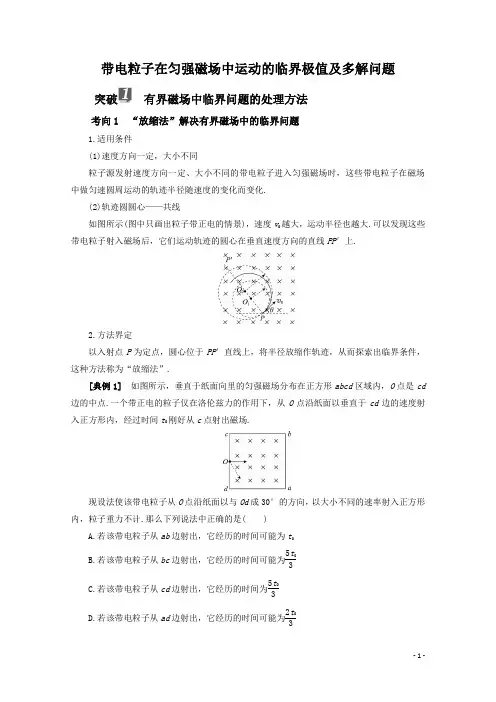

带电粒子在匀强磁场中运动的临界极值及多解问题突破有界磁场中临界问题的处理方法考向1 “放缩法”解决有界磁场中的临界问题1.适用条件(1)速度方向一定，大小不同粒子源发射速度方向一定、大小不同的带电粒子进入匀强磁场时，这些带电粒子在磁场中做匀速圆周运动的轨迹半径随速度的变化而变化.(2)轨迹圆圆心——共线如图所示(图中只画出粒子带正电的情景)，速度v 0越大，运动半径也越大.可以发现这些带电粒子射入磁场后，它们运动轨迹的圆心在垂直速度方向的直线PP ′上.2.方法界定以入射点P 为定点，圆心位于PP ′直线上，将半径放缩作轨迹，从而探索出临界条件，这种方法称为“放缩法”.[典例1] 如图所示，垂直于纸面向里的匀强磁场分布在正方形abcd 区域内，O 点是cd 边的中点.一个带正电的粒子仅在洛伦兹力的作用下，从O 点沿纸面以垂直于cd 边的速度射入正方形内，经过时间t 0刚好从c 点射出磁场.现设法使该带电粒子从O 点沿纸面以与Od 成30°的方向，以大小不同的速率射入正方形内，粒子重力不计.那么下列说法中正确的是( )A.若该带电粒子从ab 边射出，它经历的时间可能为t 0B.若该带电粒子从bc 边射出，它经历的时间可能为5t 03C.若该带电粒子从cd 边射出，它经历的时间为5t 03D.若该带电粒子从ad 边射出，它经历的时间可能为2t 03[解析] 作出从ab 边射出的轨迹①、从bc 边射出的轨迹②、从cd 边射出的轨迹③和从ad 边射出的轨迹④.由带正电的粒子从O 点沿纸面以垂直于cd 边的速度射入正方形内，经过时间t 0刚好从c 点射出磁场可知，带电粒子在磁场中做圆周运动的周期是2t 0.由图可知，从ab 边射出经历的时间一定不大于5t 06；从bc 边射出经历的时间一定不大于4t 03；从cd 边射出经历的时间一定是5t 03；从ad 边射出经历的时间一定不大于t 03，C 正确.[答案] C考向2 “旋转法”解决有界磁场中的临界问题1.适用条件(1)速度大小一定，方向不同带电粒子进入匀强磁场时，它们在磁场中做匀速圆周运动的半径相同，若射入初速度为v 0，则圆周运动半径为R ＝mv 0qB.如图所示.(2)轨迹圆圆心——共圆带电粒子在磁场中做匀速圆周运动的圆心在以入射点P 为圆心、半径R ＝mv 0qB的圆上. 2.方法界定 将一半径为R ＝mv 0qB的圆绕着入射点旋转，从而探索出临界条件，这种方法称为“旋转法”. [典例2] 如图所示，真空室内存在匀强磁场，磁场方向垂直于纸面向里，磁感应强度的大小B ＝0.60 T.磁场内有一块平面感光板ab ，板面与磁场方向平行.在距ab 为l ＝16 cm 处，有一个点状的α粒子放射源S ，它向各个方向发射α粒子，α粒子的速度都是v ＝3.0×106m/s.已知α粒子的比荷q m＝5.0×107C/kg ，现只考虑在纸面内运动的α粒子，求ab 板上被α粒子打中区域的长度.[解题指导] 过S 点作ab 的垂线，根据左侧最值相切和右侧最值相交计算即可. [解析] α粒子带正电，故在磁场中沿逆时针方向做匀速圆周运动，用R 表示轨迹半径，有qvB ＝m v 2R由此得R ＝mv qB代入数值得R ＝10 cm ，可见2R >l >R因朝不同方向发射的α粒子的圆轨迹都过S ，由此可知，某一圆轨迹在下图中N 左侧与ab 相切，则此切点P 1就是α粒子能打中的左侧最远点.为确定P 1点的位置，可作平行于ab的直线cd ，cd 到ab 的距离为R ，以S 为圆心，R 为半径，作圆弧交cd 于Q 点，过Q 作ab 的垂线，它与ab 的交点即为P 1.即：NP 1＝R 2－（l －R ）2＝8 cm再考虑N 的右侧.任何α粒子在运动中离S 的距离不可能超过2R ，在N 点右侧取一点P 2，取SP ＝20 cm ，此即右侧能打到的最远点由图中几何关系得NP 2＝（2R ）2－l 2＝12 cm 所求长度为P 1P 2＝NP 1＋NP 2 代入数值得P 1P 2＝20 cm. [答案] 20 cm突破 带电粒子在磁场中运动的多解问题考向1 带电粒子电性不确定形成多解受洛伦兹力作用的带电粒子，可能带正电荷，也可能带负电荷，在相同的初速度的条件下，正、负粒子在磁场中运动轨迹不同，导致形成多解.[典例3] 如图所示，宽度为d 的有界匀强磁场，磁感应强度为B ，MM ′和NN ′是磁场左右的两条边界线.现有一质量为m 、电荷量为q 的带电粒子沿图示方向垂直磁场射入.要使粒子不能从右边界NN ′射出，求粒子入射速率的最大值为多少？[解题指导] 由于粒子电性不确定，所以分成正、负粒子讨论，不从NN ′射出的临界条件是轨迹与NN ′相切.[解析] 题目中只给出粒子“电荷量为q ”，未说明是带哪种电荷，所以分情况讨论. 若q 为正电荷，轨迹是如图所示的上方与NN ′相切的14圆弧，则轨道半径R ＝mv Bq又d ＝R －R2解得v ＝（2＋2）Bqdm.若q 为负电荷，轨迹是如图所示的下方与NN ′相切的34圆弧，则轨道半径R ′＝mv ′Bq又d ＝R ′＋R ′2解得v ′＝（2－2）Bqdm[答案]（2＋2）Bqd m (q 为正电荷)或（2－2）Bqdm(q 为负电荷)考向2 磁场方向不确定形成多解有些题目只告诉了磁感应强度的大小，而未具体指出磁感应强度的方向，此时必须要考虑磁感应强度方向不确定而形成的多解.[典例4] (多选)一质量为m 、电荷量为q 的负电荷在磁感应强度为B 的匀强磁场中绕固定的正电荷沿固定的光滑轨道做匀速圆周运动，若磁场方向垂直于它的运动平面，且作用在负电荷的电场力恰好是磁场力的三倍，则负电荷做圆周运动的角速度可能是(不计重力)( )A.4qB mB.3qBmC.2qBmD.qB m[解析] 根据题目中条件“磁场方向垂直于它的运动平面”，磁场方向有两种可能，且这两种可能方向相反.在方向相反的两个匀强磁场中，由左手定则可知负电荷所受的洛伦兹力的方向也是相反的.当负电荷所受的洛伦兹力与电场力方向相同时，根据牛顿第二定律可知4Bqv ＝m v 2R ，得v ＝4BqR m ，此种情况下，负电荷运动的角速度为ω＝v R ＝4Bqm ；当负电荷所受的洛伦兹力与电场力方向相反时，有2Bqv ＝m v 2R ，v ＝2BqRm，此种情况下，负电荷运动的角速度为ω＝v R ＝2Bqm，应选A 、C. [答案] AC考向3 临界状态不唯一形成多解如图所示，带电粒子在洛伦兹力作用下飞越有界磁场时，由于粒子运动轨迹是圆弧状，因此，它可能直接穿过去了，也可能转过180°从入射界面反向飞出，于是形成了多解.如图所示.[典例5] (多选)长为l 的水平极板间有垂直纸面向里的匀强磁场，如图所示，磁感应强度为B ，板间距离也为l ，板不带电.现有质量为m 、电荷量为q 的带正电粒子(不计重力)，从左边极板间中点处垂直磁感线以速度v 水平射入磁场，欲使粒子不打在极板上，可采用的办法是( )A.使粒子的速度v <Bql 4mB.使粒子的速度v >5Bql4mC.使粒子的速度v >Bql mD.使粒子的速度v 满足Bql 4m <v <5Bql 4m[解析] 带电粒子刚好打在极板右边缘，有r 21＝⎝⎛⎭⎪⎫r 1－l 22＋l 2，又因r 1＝mv 1Bq ，解得v 1＝5Bql 4m ；粒子刚好打在极板左边缘，有r 2＝l 4＝mv 2Bq ，解得v 2＝Bql4m，故A 、B 正确.[答案] AB考向4 带电粒子运动的往复性形成多解空间中部分是电场，部分是磁场，带电粒子在空间运动时，运动往往具有往复性，因而形成多解.[典例6] 如图所示，在x 轴上方有一匀强磁场，磁感应强度为B ；x 轴下方有一匀强电场，电场强度为E .屏MN 与y 轴平行且相距L .一质量m 、电荷量为e 的电子，在y 轴上某点A 自静止释放，如果要使电子垂直打在屏MN 上，那么：(1)电子释放位置与原点O 的距离s 需满足什么条件？ (2)电子从出发点到垂直打在屏上需要多长时间？ [解题指导] 解答本题可分“两步走”： (1)定性画出粒子运动轨迹示意图.(2)应用归纳法得出粒子做圆周运动的半径r 和L 的关系.[解析] (1)在电场中，电子从A →O ，动能增加eEs ＝12mv 2在磁场中，电子偏转，半径为r ＝mv 0eB据题意，有(2n ＋1)r ＝L所以s ＝eL 2B 22Em （2n ＋1）2(n ＝0,1,2,3，…).(2)在电场中匀变速直线运动的时间与在磁场中做部分圆周运动的时间之和为电子总的运动时间t ＝(2n ＋1)2s a ＋T 4＋n T 2，其中a ＝Ee m ，T ＝2πm eB整理后得t ＝BL E ＋(2n ＋1)πm2eB(n ＝0,1,2,3，…).[答案] (1)s ＝eL 2B 22Em （2n ＋1）2(n ＝0,1,2,3，…) (2)BL E ＋(2n ＋1)πm2eB(n ＝0,1,2,3，…) 专项精练1.[放缩法的应用]如图所示，有一个正方形的匀强磁场区域abcd ，e 是ad 的中点，f 是cd 的中点，如果在a 点沿对角线方向以速度v 射入一带负电的粒子，恰好从e 点射出，则( )A.如果粒子的速度增大为原来的两倍，将从d 点射出B.如果粒子的速度增大为原来的三倍，将从f 点射出C.如果粒子的速度不变，磁场的磁感应强度变为原来的两倍，也将从d 点射出D.只改变粒子的速度使其分别从e 、d 、f 点射出时，从e 点射出所用时间最短答案：A 解析：作出示意图如图所示，根据几何关系可以看出，当粒子从d 点射出时，轨道半径增大为原来的两倍，由半径公式R ＝mvqB可知，速度也增大为原来的两倍，选项A 正确，显然选项C 错误；当粒子的速度增大为原来的四倍时，才会从f 点射出，选项B 错误；粒子的周期公式T ＝2πmqB，可见粒子的周期与速度无关，在磁场中的运动时间取决于其轨迹圆弧所对应的圆心角，所以从e 、d 射出时所用时间相等，从f 点射出时所用时间最短，故D 错误.2.[旋转法的应用]如图所示，在真空中坐标xOy 平面的x >0区域内，有磁感应强度B ＝1.0×10－2T 的匀强磁场，方向与xOy 平面垂直，在x 轴上的P (10,0)点，有一放射源，在xOy 平面内向各个方向发射速率v ＝104m/s 的带正电的粒子，粒子的质量为m ＝1.6×10－25kg ，电荷量为q ＝1.6×10－18C ，求带电粒子能打到y 轴上的范围.答案：－10～10 3 cm 解析：带电粒子在磁场中运动时由牛顿第二定律得：qvB ＝m v 2R解得：R ＝mv qB＝0.1 m ＝10 cm如图所示，当带电粒子打到y 轴上方向的A 点与P 连线正好为其圆轨迹的直径时，A 点即为粒子能打到y 轴上方的最高点.因OP ＝10 cm ，AP ＝2R ＝20 cm则OA ＝AP 2－OP 2＝10 3 cm当带电粒子的圆轨迹正好与y 轴下方相切于B 点时，若圆心再向左偏，则粒子就会从纵轴离开磁场，所以B 点即为粒子能打到y 轴下方的最低点，易得OB ＝R ＝10 cm ，综上所述，带电粒子能打到y 轴上的范围为－10～10 3 cm.3.[带电粒子在磁场中运动的临界问题]如图所示，在平面直角坐标系xOy 的第四象限有垂直纸面向里的匀强磁场，一质量为m ＝5.0×10－8kg 、电荷量为q ＝1.0×10－6C 的带正电粒子从静止开始经U 0＝10 V 的电压加速后，从P 点沿图示方向进入磁场，已知OP ＝30 cm(粒子重力不计，sin 37°＝0.6，cos 37°＝0.8).(1)求带电粒子到达P 点时速度v 的大小；(2)若磁感应强度B ＝2.0 T ，粒子从x 轴上的Q 点离开磁场，求OQ 的距离； (3)若粒子不能进入x 轴上方，求磁感应强度B ′满足的条件. 答案：(1)20 m/s (2)0.90 m (3)B ′>5.33 T解析：(1)对带电粒子的加速过程，由动能定理有qU 0＝12mv 2代入数据得：v ＝20 m/s.(2)带电粒子仅在洛伦兹力作用下做匀速圆周运动，有qvB ＝mv 2R得R ＝mv qB代入数据得：R ＝0.50 m 而OPcos 53°＝0.50 m故圆心一定在x 轴上，轨迹如图甲所示 由几何关系可知：OQ ＝R ＋R sin 53° 故OQ ＝0.90 m.甲乙(3)带电粒子恰不从x 轴射出(如图乙所示)，由几何关系得：OP >R ′＋R ′cos 53° ① R ′＝mv qB ′②由①②并代入数据得：B ′>163T≈5.33 T(取“≥”同样正确). 4.[带电粒子在磁场中运动的多解问题]如图甲所示，M 、N 为竖直放置彼此平行的两块平板，板间距离为d ，两板中央各有一个小孔O 、O ′正对，在两板间有垂直于纸面方向的磁场，磁感应强度随时间的变化如图乙所示，设垂直纸面向里的磁场方向为正方向.甲 乙有一群正离子在t ＝0时垂直于M 板从小孔O 射入磁场.已知正离子质量为m 、带电荷量为q ，正离子在磁场中做匀速圆周运动的周期与磁感应强度变化的周期都为T 0，不考虑由于磁场变化而产生的电场的影响.求：(1)磁感应强度B 0的大小；(2)要使正离子从O ′孔垂直于N 板射出磁场，正离子射入磁场时的速度v 0的可能值. 答案：(1)2πm qT 0 (2)πd 2nT 0(n ＝1,2,3，…)解析：(1)正离子射入磁场，由洛伦兹力提供向心力，即qv 0B 0＝mv 2r①做匀速圆周运动的周期T 0＝2πrv 0②联立两式得磁感应强度B 0＝2πmqT 0.③(2)要使正离子从O ′孔垂直于N 板射出磁场，两板之间正离子只运动一个周期即T 0时，v 0的方向应如图所示，有r ＝d4④当在两板之间正离子共运动n 个周期，即nT 0时，有- 11 - r ＝d 4n(n ＝1,2,3，…)⑤ 联立①③⑤求解，得正离子的速度的可能值为v 0＝qB 0r m ＝πd 2nT 0(n ＝1,2,3，…).。
