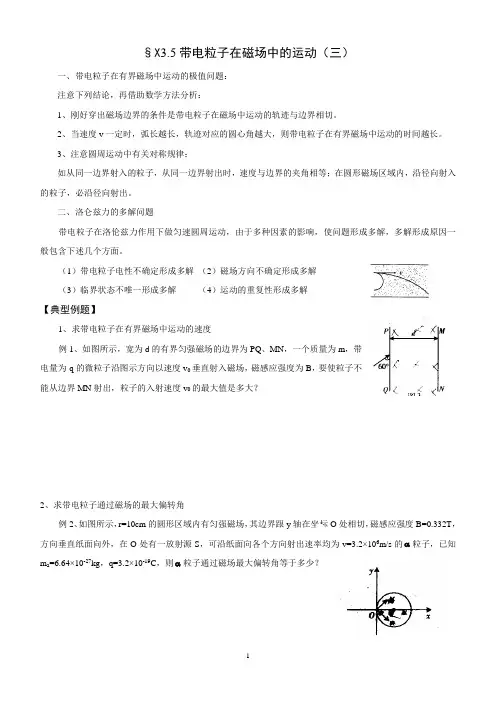

§X3.5带电粒子在磁场中的运动（三）一、带电粒子在有界磁场中运动的极值问题：注意下列结论，再借助数学方法分析：1、刚好穿出磁场边界的条件是带电粒子在磁场中运动的轨迹与边界相切。

2、当速度v一定时，弧长越长，轨迹对应的圆心角越大，则带电粒子在有界磁场中运动的时间越长。

3、注意圆周运动中有关对称规律：如从同一边界射入的粒子，从同一边界射出时，速度与边界的夹角相等；在圆形磁场区域内，沿径向射入的粒子，必沿径向射出。

二、洛仑兹力的多解问题带电粒子在洛伦兹力作用下做匀速圆周运动，由于多种因素的影响，使问题形成多解，多解形成原因一般包含下述几个方面。

（1）带电粒子电性不确定形成多解（2）磁场方向不确定形成多解（3）临界状态不唯一形成多解（4）运动的重复性形成多解【典型例题】1、求带电粒子在有界磁场中运动的速度例1、如图所示，宽为d的有界匀强磁场的边界为PQ、MN，一个质量为m，带电量为-q的微粒子沿图示方向以速度v0垂直射入磁场，磁感应强度为B，要使粒子不能从边界MN射出，粒子的入射速度v0的最大值是多大？2、求带电粒子通过磁场的最大偏转角例2、如图所示，r=10cm的圆形区域内有匀强磁场，其边界跟y轴在坐标O处相切，磁感应强度B=0.332T，方向垂直纸面向外，在O处有一放射源S，可沿纸面向各个方向射出速率均为v=3.2×106m/s的α粒子，已知m a=6.64×10-27kg，q=3.2×10-19C，则α粒子通过磁场最大偏转角等于多少？例3、某电子以固定的正电荷为圆心在匀强磁场中做匀速圆周运动，磁场方向垂直它的运动平面，电子所受电场力恰是磁场对它的作用力的3倍，若电子电荷量为e ，质量为m ，磁感应强度为B ，那么，电子运动的可能角速度是（ ）A 、4eB/mB 、3 eB/mC 、2 eB/mD 、eB/m【针对训练】1、如图所示一带电质点，质量为m ，电量为q ，以平行于Ox 轴的速度v 从y 轴上的a 点射入图中第一象限所示的区域，为了使该质点能从x 轴上的b 点以垂直于Ox 轴的速度v 射出，可在适当的地方加一个垂直于xy 平面、磁感强度为B 的匀强磁场，若此磁场仅分布在一圆形区域内，试求该圆形区域的最小半径（粒子重力不计）。

物理带电粒子在匀强磁场中运动的临界极值问题由于带电粒子在磁场中的运动通常都是在有界磁场中的运动，所以常常出现临界和极值问题。

1．临界问题的分析思路临界问题分析的是临界状态，临界状态存在不同于其他状态的特殊条件，此条件称为临界条件，临界条件是解决临界问题的突破口。

2．极值问题的分析思路所谓极值问题就是对题中所求的某个物理量最大值或最小值的分析或计算，求解的思路一般有以下两种：(1)根据题给条件列出函数关系式进行分析、讨论；(2)借助几何知识确定极值所对应的状态，然后进行直观分析3．四个结论(1)刚好穿出磁场边界的条件是带电粒子在磁场中运动的轨迹与边界相切。

(2)当速率v一定时，弧长越长，圆心角越大，则带电粒子在有界磁场中运动的时间越长。

(3)当速率v变化时，圆心角大的，运动时间长，解题时一般要根据受力情况和运动情况画出运动轨迹的草图，找出圆心，根据几何关系求出半径及圆心角等。

(4)在圆形匀强磁场中，当运动轨迹圆半径大于区域圆半径时，则入射点和出射点为磁场直径的两个端点时，轨迹对应的偏转角最大(所有的弦长中直径最长)。

【典例】平面OM 和平面ON 之间的夹角为30°，其横截面（纸面）如图所示，平面OM上方存在匀强磁场，磁感应强度大小为B，方向垂直于纸面向外。

一带电粒子的质量为m，电荷量为q（q>0）。

粒子沿纸面以大小为v的速度从OM 的某点向左上方射入磁场，速度与OM 成30°角。

已知该粒子在磁场中的运动轨迹与ON 只有一个交点，并从OM 上另一点射出磁场。

不计重力。

粒子离开磁场的出射点到两平面交线O的距离为（）【应用练习】1、如图所示，半径为r的圆形区域内有垂直纸面向里的匀强磁场，磁感应强度大小为B，磁场边界上A点有一粒子源，源源不断地向磁场发射各种方向（均平行于纸面）且速度大小相等的带正电的粒子（重力不计），已知粒子的比荷为k，速度大小为2kBr。

则粒子在磁场中运动的最长时间为（）3．如图所示，直角坐标系中y轴右侧存在一垂直纸面向里、宽为a的有界匀强磁场，磁感应强度为B，右边界PQ平行于y轴，一粒子(重力不计)从原点O以与x轴正方向成θ角的速率v垂直射入磁场，当斜向上射入时，粒子恰好垂直PQ射出磁场，当斜向下射入时，粒子恰好不从右边界射出，则粒子的比荷及粒子恰好不从右边界射出时在磁场中运动的时间分别为( )4、如图所示，两个同心圆，半径分别为r和2r，在两圆之间的环形区域内存在垂直纸面向里的匀强磁场，磁感应强度为B。

带电粒子在有界磁场中运动的临界问题当某种物理现象变化为另一种物理现象或物体从一种状态变化为另一种状态时，发生这种质的飞跃的转折状态通常称为临界状态。

粒子进入有边界的磁场，由于边界条件的不同，而出现涉及临界状态的临界问题，如带电粒子恰好不能从某个边界射出磁场，可以根据边界条件确定粒子的轨迹、半径、在磁场中的运动时间等。

如何分析这类相关的问题是本文所讨论的内容。

一、带电粒子在有界磁场中运动的分析方法1．圆心的确定因为洛伦兹力F指向圆心，根据F⊥v，画出粒子运动轨迹中任意两点（一般是射入和射出磁场两点），先作出切线找出v的方向再确定F的方向，沿两个洛伦兹力F的方向画其延长线，两延长线的交点即为圆心，或利用圆心位置必定在圆中一根弦的中垂线上，作出圆心位置，如图1所示。

2．半径的确定和计算利用平面几何关系，求出该圆的可能半径（或圆心角），并注意以下两个重要的几何特点：①粒子速度的偏向角φ等于转过的圆心角α，并等于AB弦与切线的夹角（弦切角）θ的2倍，如图2所示，即φ=α=2θ。

②相对的弦切角θ相等，与相邻的弦切角θ′互补，即θ+θ′=180°。

3．粒子在磁场中运动时间的确定若要计算转过任一段圆弧所用的时间，则必须确定粒子转过的圆弧所对的圆心角，利用圆心角α与弦切角的关系，或者利用四边形内角和等于360°计算出圆心角α的大小，并由表达式，确定通过该段圆弧所用的时间，其中T即为该粒子做圆周运动的周期，转过的圆心角越大，所用时间t越长，注意t与运动轨迹的长短无关。

4．带电粒子在两种典型有界磁场中运动情况的分析①穿过矩形磁场区：如图3所示，一定要先画好辅助线（半径、速度及延长线）。

a、带电粒子在穿过磁场时的偏向角由sinθ=L/R求出；（θ、L和R见图标）b、带电粒子的侧移由R2=L2-（R-y）2解出；（y见所图标）c、带电粒子在磁场中经历的时间由得出。

②穿过圆形磁场区：如图4所示，画好辅助线（半径、速度、轨迹圆的圆心、连心线）。
