l桥梁工程施工图识读课件 (二)

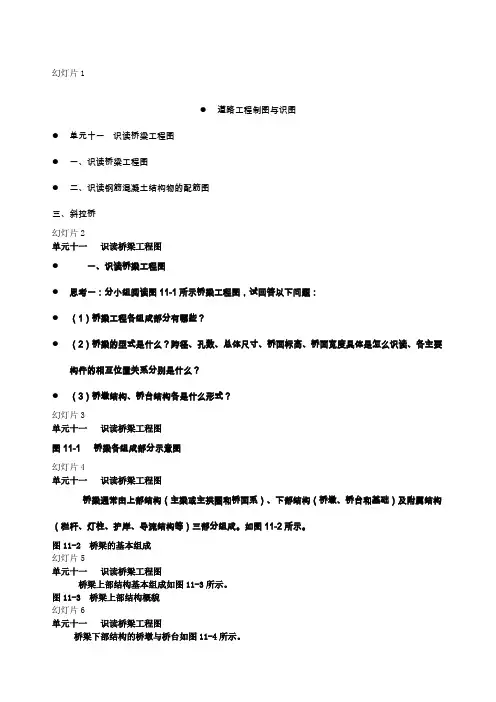

幻灯片1●道路工程制图与识图●单元十一识读桥梁工程图●一、识读桥梁工程图●二、识读钢筋混凝土结构物的配筋图三、斜拉桥幻灯片2单元十一识读桥梁工程图●一、识读桥梁工程图●思考一：分小组阅读图11-1所示桥梁工程图，试回答以下问题：●（1）桥梁工程各组成部分有哪些？●（2）桥梁的型式是什么？跨径、孔数、总体尺寸、桥面标高、桥面宽度具体是怎么识读、各主要构件的相互位置关系分别是什么？●（3）桥墩结构、桥台结构各是什么形式？幻灯片3单元十一识读桥梁工程图图11-1 桥梁各组成部分示意图幻灯片4单元十一识读桥梁工程图桥梁通常由上部结构（主梁或主拱圈和桥面系）、下部结构（桥墩、桥台和基础）及附属结构（栏杆、灯柱、护岸、导流结构等）三部分组成。

如图11-2所示。

图11-2 桥梁的基本组成幻灯片5单元十一识读桥梁工程图桥梁上部结构基本组成如图11-3所示。

图11-3 桥梁上部结构概貌幻灯片6单元十一识读桥梁工程图桥梁下部结构的桥墩与桥台如图11-4所示。

图11-4 桥梁下部结构的桥墩与桥台（a）桥墩；（b）桥台幻灯片7单元十一识读桥梁工程图桥梁的截面形式如图11-5所示。

图11-5 桥梁的截面形式(a)装配式T形梁;(b)箱梁桥横截面幻灯片8单元十一识读桥梁工程图（一）桥位平面图桥位平面图是通过地形测量绘出桥位处的道路、河流、水准点、钻孔及附近的地形和地物，以便作为桥梁设计、施工定位的依据。

其作用是表示桥梁与路线所连接的平面位置，以及桥位处的地形、地物等情况，其图示方法与路线平面图相同，只是所用的比例较大。

如图11-6所示，为某桥的桥位平面图。

幻灯片9单元十一识读桥梁工程图图11-6 桥位平面图幻灯片10单元十一识读桥梁工程图（二）桥位地质断面图桥位地质断面图是根据水文调查和地质钻探所得的资料，绘制的河床地质断面图，用以表示桥梁所在位置的地质水文情况，包括河床断面线、地质分界线，特殊水位线（最高水位、常水位和最低水位）。

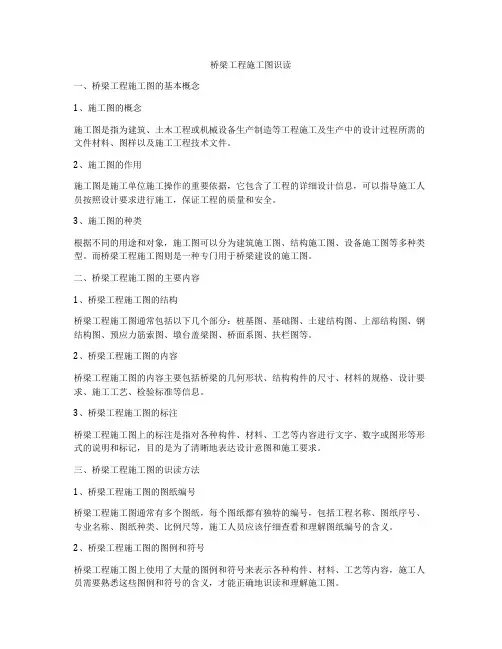

桥梁工程施工图识读一、桥梁工程施工图的基本概念1、施工图的概念施工图是指为建筑、土木工程或机械设备生产制造等工程施工及生产中的设计过程所需的文件材料、图样以及施工工程技术文件。

2、施工图的作用施工图是施工单位施工操作的重要依据，它包含了工程的详细设计信息，可以指导施工人员按照设计要求进行施工，保证工程的质量和安全。

3、施工图的种类根据不同的用途和对象，施工图可以分为建筑施工图、结构施工图、设备施工图等多种类型。

而桥梁工程施工图则是一种专门用于桥梁建设的施工图。

二、桥梁工程施工图的主要内容1、桥梁工程施工图的结构桥梁工程施工图通常包括以下几个部分：桩基图、基础图、土建结构图、上部结构图、钢结构图、预应力筋索图、墩台盖梁图、桥面系图、扶栏图等。

2、桥梁工程施工图的内容桥梁工程施工图的内容主要包括桥梁的几何形状、结构构件的尺寸、材料的规格、设计要求、施工工艺、检验标准等信息。

3、桥梁工程施工图的标注桥梁工程施工图上的标注是指对各种构件、材料、工艺等内容进行文字、数字或图形等形式的说明和标记，目的是为了清晰地表达设计意图和施工要求。

三、桥梁工程施工图的识读方法1、桥梁工程施工图的图纸编号桥梁工程施工图通常有多个图纸，每个图纸都有独特的编号，包括工程名称、图纸序号、专业名称、图纸种类、比例尺等，施工人员应该仔细查看和理解图纸编号的含义。

2、桥梁工程施工图的图例和符号桥梁工程施工图上使用了大量的图例和符号来表示各种构件、材料、工艺等内容，施工人员需要熟悉这些图例和符号的含义，才能正确地识读和理解施工图。

3、桥梁工程施工图的尺度和比例桥梁工程施工图上的尺度和比例是非常重要的，它们决定了图纸的真实度和准确性，一般情况下，桥梁工程施工图的比例为1:50或1:100，施工人员需要根据比例尺来进行测量和设计。

4、桥梁工程施工图的构件尺寸和规格桥梁工程施工图上标注了各种构件的尺寸和规格，包括长度、宽度、高度、孔径、壁厚等，施工人员应该仔细查看这些数据，以确保施工的准确度和质量。
