【CN110161440A】一种接收机、信号接收方法及磁共振成像设备【专利】

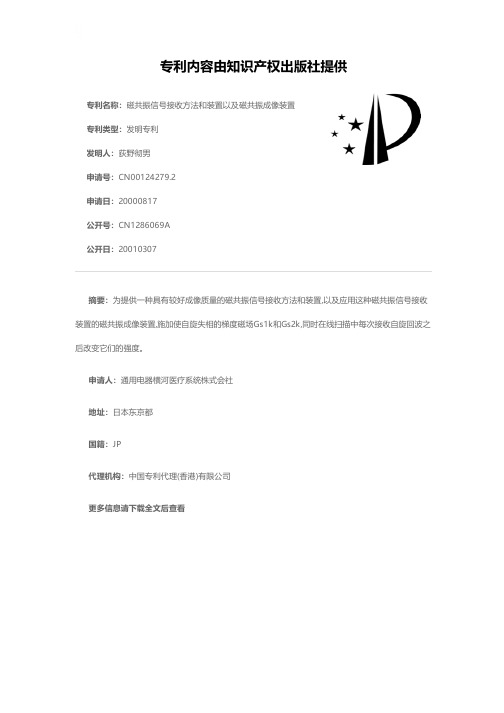

专利名称：磁共振信号接收方法和装置以及磁共振成像装置专利类型：发明专利
发明人：荻野彻男
申请号：CN00124279.2
申请日：20000817
公开号：CN1286069A
公开日：
20010307
专利内容由知识产权出版社提供
摘要：为提供一种具有较好成像质量的磁共振信号接收方法和装置,以及应用这种磁共振信号接收装置的磁共振成像装置,施加使自旋失相的梯度磁场Gs1k和Gs2k,同时在线扫描中每次接收自旋回波之后改变它们的强度。

申请人：通用电器横河医疗系统株式会社
地址：日本东京都
国籍：JP
代理机构：中国专利代理(香港)有限公司
更多信息请下载全文后查看。

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号 (43)申请公布日 (21)申请号 201610824778.3(22)申请日 2016.09.14(71)申请人 上海联影医疗科技有限公司地址 201807 上海市嘉定区城北路2258号(72)发明人 关晓磊　秦晓华　张同超　(74)专利代理机构 北京品源专利代理有限公司11332代理人 孟金喆　胡彬(51)Int.Cl.A61B 5/055(2006.01)(54)发明名称一种磁共振射频接收线圈系统(57)摘要本发明实施例公开了一种磁共振射频接收线圈系统。

该磁共振射频接收线圈系统包括：至少一个线圈单元和控制单元；所述控制单元，与所述线圈单元相连，用于根据预设的控制状态向所述线圈单元发送对应控制指令；所述线圈单元，设置有用于接收调谐控制电压的调谐接收端和用于接收失谐控制电流的失谐接收端，所述调谐接收端之间相互并联，所述失谐接收端之间相互串联；所述线圈单元用于根据接收的控制指令选择失谐控制电流或者调谐控制电压作用在线圈单元的电路中，使得线圈单元对应处于失谐状态或者调谐状态。

本实施例提供的技术方案可以简化系统互连线，有利于系统整合集成，并且显著降低了驱动电路的功耗。

权利要求书2页 说明书6页 附图4页CN 106264527 A 2017.01.04C N 106264527A1.一种磁共振射频接收线圈系统，其特征在于，包括：至少一个线圈单元和控制单元；所述控制单元，与所述线圈单元相连，用于根据预设的控制状态向所述线圈单元发送对应控制指令；所述线圈单元，设置有用于接收调谐控制电压的调谐接收端和用于接收失谐控制电流的失谐接收端，所述调谐接收端之间相互并联，所述失谐接收端之间相互串联；所述线圈单元用于根据接收的控制指令选择失谐控制电流或者调谐控制电压作用在线圈单元的电路中，使得线圈单元对应处于失谐状态或者调谐状态。

2.根据权利要求1所述的磁共振射频接收线圈系统，其特征在于，所述线圈单元包括：开关子单元，用于接收控制指令，并根据接收的控制指令控制开关的状态；切换子单元，用于根据开关的状态将失谐接收端或者调谐接收端接入切换子单元的电路中，使得线圈单元对应处于失谐状态或者调谐状态。

磁共振系统、磁共振接收机及其接收信号处理方法和装置技术领域本发明涉及磁共振技术领域，特别涉及磁共振接收机及其接收信号的处理方法。

背景技术磁共振成像（MRI，MagneticResonanceImaging）是核磁共振的重要应用领域，如今磁共振成像仪已成为医学临床诊断和基础科学研究的主要工具之一。

随着超导技术、电子技术、成像技术、图像处理技术和计算机科学技术的进步，应用领域不断扩大，这些技术都对磁共振系统提出了更高的要求。

要获得高质量的图像和截图，提高磁共振接收机信噪比（SNR,Signal-to-Noise Ratio）是非常关键的。

在MRI系统中的通常情况下，提高接收系统噪声特性的措施主要是针对射频接收线圈和前置放大器的。

随着磁共振技术的进步，对于磁共振系统接收系统的性能提出了更高的要求，与前置放大器相连的接收机逐渐成为提高接收系统噪声特性的瓶颈之一。

接收机的噪声主要有两种：模拟噪声和模数转换器的量化噪声，任何模数转换器（ADC，Analog-to-DigitalConverter）都存在量化噪声，其大小取决于ADC的数字分辨率。

为了降低接收机的量化噪声，一般采用的技术手段是选择高采样率、低杂散和高信噪比的ADC，另外过采样（Over-Sampling）技术也是降低量化噪声的有效方法。

但是，如上技术均会受到微电子技术发展的限制。

实际上，在采用了上述技术之后，ADC的有效位数得到了很大提高，然而仍然无法满足磁共振系统日益增长的要求。

申请号为200910055700.X的中国发明专利申请公开了一种提高核磁共振信噪比的方法，将放大和滤波电路设于接收机前级；启动采样之前，设定接收机增益波形和标准增益；在采样过程中，按照设定的增益波形动态改变接收机增益；采样结束后，按照设定的增益波形，计算采集到的数据在标准增益下所对应的值等步骤。

然而，该方案仍然是针对在接收机之前采取增加增益电路的措施来提高磁共振系统的信噪比，而没有从接收机本身入手来解决提高磁共振接收机信噪比的问题。

一种新型的GPS接收机处理芯片
宋力
【期刊名称】《无线电通信技术》
【年(卷),期】2003(029)001
【摘要】主要介绍了一种具有低功耗,高性能的GPS接收机的信号处理芯片.此集成电路芯片对接收的GPS信号进行了全面精确的处理,它包括了RF射频处理芯片和基带处理芯片,前者完成卫星信号的接收和变频,后者完成了GPS信号的解扩、同步和数据计算处理等功能.
【总页数】3页(P54-56)
【作者】宋力
【作者单位】中国电子科技集团公司第54研究所,石家庄,050081
【正文语种】中文
【中图分类】TN85
【相关文献】
1.一种用于便携式GPS接收机射频芯片的低功耗低噪声放大器 [J], 夏温博;张晓林;宋丹
2.为小卫星定位和姿态确定在轨试验用的一种新型GPS接收机 [J], Unwi.,MJ
3.一种单芯片GPS接收机的硬件设计 [J], 胡睿;黄光明
4.振兴民族工业—一种新型测量型GPS接收机研制成功 [J], 过静君;骆东森
5.一种GPS/Galileo双模双频接收机射频前端芯片设计 [J], 李杰;周健军
因版权原因，仅展示原文概要，查看原文内容请购买。
