正压通风型防爆动力配电柜

比泽尔半封闭制冷压缩机不可以随意当做防爆电器使用（请行家指导请行家指导，，联系联系：：zs1292@ ）目前，半封闭制冷压缩机按照防爆技术标准设计，并通过防爆认证的产品，只有德国博克品牌，在欧洲通过欧洲委员会采用了“潜在爆炸环境用的设备及保护系统”（94/9/EC）指令，即ATEX 指令条款的防爆认证，并贴附CE 标志。

但是，博克压缩机也缺少功率大的规格。

台湾进入内地的汉钟品牌制冷压缩机，有一款螺杆式压缩机，属于高温段的压缩机，曾经有过防爆取证，但该机型也不能满足油气回收中冷和深冷需求。

谷轮和比泽尔品牌的半封闭制冷压缩机没有符合防爆技术标准的、适合油气回收设备可以直接采用的产品。

这类制冷压缩机只能采用正压通风防爆的方式，才能保证安全。

一、半封闭制冷压缩机不半封闭制冷压缩机不能能模仿防爆空调和冰箱的改造方法当前，在制冷压缩机防爆技术方面，存在概念模糊情况。

有的认为，可以模仿市场上防爆空调和防爆冰箱的方法，将半封闭制冷压缩机作局部改造，只是将接线盒做浇封处理，或模仿更换成隔爆型接线盒，就当成防爆制冷压缩机压缩机使用。

也确有个别企业这样做。

实际情况是，市场上防爆空调和冰箱所用的是全封闭制冷压缩机，单机功率和制冷量不大；而且，在制冷技术中，空调和冰箱所用的压缩机尚属于高温系列，回气管路一般不容易出现负压。

小功率全封闭制冷压缩机只作局部改造，如接线盒浇封、加热器隔爆、回气管路设置低压重复报警器等，可以满足防爆安全要求。

但是，油气回收设备需要中冷和深冷温度，所需制冷量较大，因此功率也相对大，需要采用半封闭制冷压缩机。

半封闭制冷压缩机的结构和电气性能条件，绝不可以模仿这些方法作局部改造处理后当做防爆压缩机使用。

二、符合符合防爆技术标准防爆技术标准防爆技术标准的的半封闭制冷压缩机半封闭制冷压缩机应满足以下条应满足以下条应满足以下条件件 1,压缩机接线盒结构压缩机接线盒结构：：应符合GB3836.2，达到ExdⅡBT4要求。

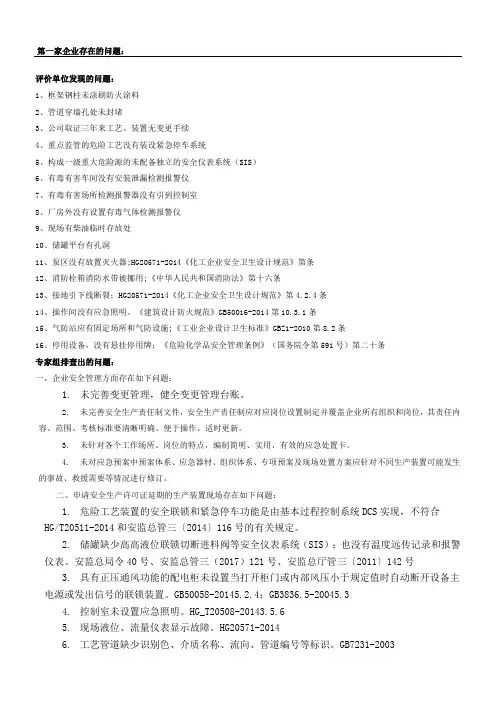

第一家企业存在的问题：评价单位发现的问题：1、框架钢柱未涂刷防火涂料2、管道穿墙孔处未封堵3、公司取证三年来工艺、装置无变更手续4、重点监管的危险工艺没有装设紧急停车系统5、构成一级重大危险源的未配备独立的安全仪表系统（SIS）6、有毒有害车间没有安装泄漏检测报警仪7、有毒有害场所检测报警器没有引到控制室8、厂房外没有设置有毒气体检测报警仪9、现场有柴油临时存放处10、储罐平台有孔洞11、泵区没有放置灭火器;HG20571-2014《化工企业安全卫生设计规范》第条12、消防栓箱消防水带被挪用;《中华人民共和国消防法》第十六条13、接地引下线断裂；HG20571-2014《化工企业安全卫生设计规范》第4.2.4条14、操作间没有应急照明。

《建筑设计防火规范》GB50016-2014第10.3.1条15、气防站应有固定场所和气防设施;《工业企业设计卫生标准》GBZ1-2010第8.2条16、停用设备，没有悬挂停用牌；《危险化学品安全管理条例》（国务院令第591号）第二十条专家组排查出的问题：一、企业安全管理方面存在如下问题：1.未完善变更管理，健全变更管理台账。

2.未完善安全生产责任制文件，安全生产责任制应对应岗位设置制定并覆盖企业所有组织和岗位，其责任内容、范围、考核标准要清晰明确、便于操作、适时更新。

3.未针对各个工作场所、岗位的特点，编制简明、实用、有效的应急处置卡。

4.未对应急预案中预案体系、应急器材、组织体系、专项预案及现场处置方案应针对不同生产装置可能发生的事故、救援需要等情况进行修订。

二、申请安全生产许可证延期的生产装置现场存在如下问题：1.危险工艺装置的安全联锁和紧急停车功能是由基本过程控制系统DCS实现，不符合HG/T20511-2014和安监总管三〔2014〕116号的有关规定。

2.储罐缺少高高液位联锁切断进料阀等安全仪表系统（SIS）；也没有温度远传记录和报警仪表。

安监总局令40号、安监总管三（2017）121号、安监总厅管三〔2011〕142号3.具有正压通风功能的配电柜未设置当打开柜门或内部风压小于规定值时自动断开设备主电源或发出信号的联锁装置。

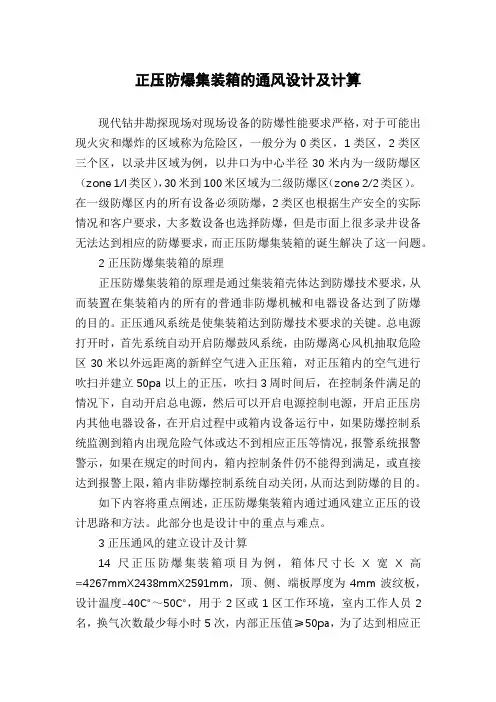

正压防爆集装箱的通风设计及计算现代钻井勘探现场对现场设备的防爆性能要求严格，对于可能出现火灾和爆炸的区域称为危险区，一般分为0类区，1类区，2类区三个区，以录井区域为例，以井口为中心半径30米内为一级防爆区（zone 1/l类区），30米到100米区域为二级防爆区（zone 2/2类区）。

在一级防爆区内的所有设备必须防爆，2类区也根据生产安全的实际情况和客户要求，大多数设备也选择防爆，但是市面上很多录井设备无法达到相应的防爆要求，而正压防爆集装箱的诞生解决了这一问题。

2正压防爆集装箱的原理正压防爆集装箱的原理是通过集装箱壳体达到防爆技术要求，从而装置在集装箱内的所有的普通非防爆机械和电器设备达到了防爆的目的。

正压通风系统是使集装箱达到防爆技术要求的关键。

总电源打开时，首先系统自动开启防爆鼓风系统，由防爆离心风机抽取危险区30米以外远距离的新鲜空气进入正压箱，对正压箱内的空气进行吹扫并建立50pa以上的正压，吹扫3周时间后，在控制条件满足的情况下，自动开启总电源，然后可以开启电源控制电源，开启正压房内其他电器设备，在开启过程中或箱内设备运行中，如果防爆控制系统监测到箱内出现危险气体或达不到相应正压等情况，报警系统报警警示，如果在规定的时间内，箱内控制条件仍不能得到满足，或直接达到报警上限，箱内非防爆控制系统自动关闭，从而达到防爆的目的。

如下内容将重点阐述，正压防爆集装箱内通过通风建立正压的设计思路和方法。

此部分也是设计中的重点与难点。

3正压通风的建立设计及计算14尺正压防爆集装箱项目为例，箱体尺寸长X宽X高=4267mmX2438mmX2591mm，顶、侧、端板厚度为4mm波纹板，设计温度-40℃～50℃，用于2区或1区工作环境，室内工作人员2名，换气次数最少每小时5次，内部正压值≥50pa，为了达到相应正压值，在计算相应换气量时，需要考虑到箱内的净空间和室外连接风管内的空间以及门口处为了防止开门时室内外空气直接对流所设置气锁区的空间，综合因素计算所需风量大概是380CMH，选择1套380V/300pa/580m3/h的防爆加壓离心风机远距离送风，离心风机需要时镀锌钢板外壳，防爆电机，叶片经过防爆处理，不会产生电火花，通过30到50米阻燃通风软管在安全区远距离给箱内供风，风机需具有防爆机构整机防爆认证，由箱内CPFG系统（正压防爆与火器控制系统）供电并控制。

关于钻机司钻房电气柜正压防爆系统的若干思考摘要：司钻房一般位于钻井离井口较近位置，属于一级二区危险区域，为确保房体内大量电气设备和人员安全，顺利完成各项钻井工艺，必须对司钻房电气柜采取正确防爆措施。

本文主要从原理、设计及安全等方面浅析正压防爆系统在司钻电气柜中的应用情况，表明正压防爆系统能够较好满足司钻电气柜防爆要求。

关键词：钻机司钻房；电气柜；正压防爆系统作为石油钻机的“心脏”，司钻房是显示与控制系统的核心部件，包含大量电气元件，且由于经常处于易燃易爆的工作环境之中，防爆系统就尤为必要。

按照《石油设施电气设备安装一级一类和二类区域划分的推荐做法》要求，必须对司钻房电气柜安装合适的防爆系统，以此维护钻井工程与人员安全。

正压力防爆技术能够从根本上实现电气柜防爆，增加电气元件防爆、防潮及防尘性能，提高司钻房的环境适应性，优化司钻房整体性能。

1.系统原理一般，可燃气体、空气与点火源是发生爆炸不可或缺的三个因素，对司钻房电气柜采取防爆措施时必须避免同时满足三者的工作环境。

正压防爆系统就是通过保持空气或不可燃性气体等防爆壳内部保护气体压力高于外部爆炸性环境压力，阻断爆炸物进入壳体接触点火源，由此来实现防爆目的。

按照正压防爆系统工作流程，在电气柜通电之前，必须先向柜内通入净化、干燥的保护气体，并迅速稀释或排出柜内危险气体，使柜内危险气体的浓度降至安全程度；在通电运行之后，必须自动关闭排气口，使柜内保护气体压力值不低于外界气压值；如果保护气体压力值过低，必须能够自动报警，打开排气口，并通入一定量保护气体，维持系统运转的稳定性。

可燃气体传感器、防爆控制器、压力表等都是正压防爆系统必备设计。

2.优点分析与本安型、增安型等其他防爆措施相比，正压防爆系统具有功率低、性能优、通用强等特点，能够同时满足司钻房多个电气柜的需求。

司钻房配电盘设计容量一般为60A，基本不受正压防爆系统限制。

外壳加工相对容易、耐腐蚀性与难燃性好，按《外壳防护等级的分类》规定，防护等级只要不低于IP40就能耐传导最高表面温度而不影响正压防爆性能，承受不低于200Pa的压力。

1、XL□-□□动力配电箱XL----指【动力配电箱】，其中的X表示【箱】、L表示【动力】；XL□-□□动力配电箱适用于交流50Hz，额定电压交流400V以下三相五线系统做动力照明配电用。

本配电箱壳体分为户外和户内。

2、GGD交流低压配电柜GGD交流低压配电柜：G--低压配电柜；G--固定安装、固定接线；D--电力用柜●GGD型交流低压配电柜适用于发电厂、变电站、厂矿企业等电力用户作为交流50Hz，额定工作电压380V，额定电流4000A的配电系统中，作为动力、照明及配电设备的电能转换、分配及控制之用。

●GGD型交流低压配电柜符合IEC60439.1《低压成套开关设备和控制设备》，GB7251-1《低压成套开关设备》等标准。

3、GDXI智能型低压配电柜GDXI-智能型低压配电柜是我公司自主研发的一种新颖的低压配电柜。

它采用PROFIBUS现场总线技术和相关的智能模块ST500和网络电力仪表SF440等。

可对整个配电系统进行遥控、遥调、遥测、遥信，它广泛地用于电厂变电所、工矿企业、高层建筑等领域。

4、GDX（MNSX）组合式开关柜GDX（MNSX）交流低压组合式开关柜，主要用于50-60Hz，额定电压660V及以下的供电系统，作为电站、工矿企业、高层楼宇、机场等的配电及动力控制。

5、GCK低压抽出式开关柜GCK交流低压配电柜：G--柜式结构；C--抽出式；K--控制中心GCK低压抽出式开关柜是我公司引进国内产品先进技术而开发的产品，适用于三相交流50Hz、60Hz额定工作电压380V，额定电流6300A及以下的三相四线制或三相五线制电力系统，广泛用于电厂、工矿企业、宾馆、建筑、港口等电力用户作为接受和分配电能之用。

6、GCS低压抽出式开关柜GCS交流低压配电柜：G--封闭式开关柜；C--抽出式；S--森源电气系统●GCS系统开关柜适用于工矿企业，三相交流频率50Hz，额定电压380V至660V，电力系统的一次配电和以异步电动机为主要控制对象的二次配电或控制设备，也适用于车站、码头、高层建筑，尤其适用于发电厂、变电站、石油、冶金、机械的群控系统和现场控制装置。

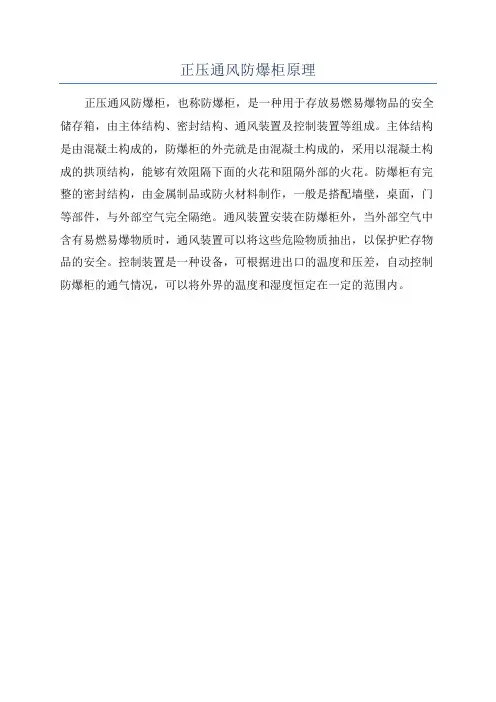

正压通风防爆柜原理
正压通风防爆柜，也称防爆柜，是一种用于存放易燃易爆物品的安全储存箱，由主体结构、密封结构、通风装置及控制装置等组成。

主体结构是由混凝土构成的，防爆柜的外壳就是由混凝土构成的，采用以混凝土构成的拱顶结构，能够有效阻隔下面的火花和阻隔外部的火花。

防爆柜有完整的密封结构，由金属制品或防火材料制作，一般是搭配墙壁，桌面，门等部件，与外部空气完全隔绝。

通风装置安装在防爆柜外，当外部空气中含有易燃易爆物质时，通风装置可以将这些危险物质抽出，以保护贮存物品的安全。

控制装置是一种设备，可根据进出口的温度和压差，自动控制防爆柜的通气情况，可以将外界的温度和湿度恒定在一定的范围内。

煤矿安全培训-机电系统岗位主通风机岗位应知应会手册目录第一部分矿井常用主通风机型号、结构、性能 (1)第二部分矿井主通风机基本知识 (3)第三部分矿井主通风机操作流程 (8)第四部分主通风机司机安全生产责任制 (9)第五部分主通风机司机岗位安全风险 (10)第六部分煤矿重大事故隐患判定标准 (12)第七部分主通风机岗位管理和操作红线 (12)第八部分主通风机司机岗位作业流程标准 (13)第九部分主通风机司机岗位作业口诀 (16)第一部分矿井常用主通风机型号、结构、性能一、离心式通风机（一）离心式通风机型号（二）离心式通风机结构组成：叶轮、螺线形外壳、进风口、锥形扩散器等。

图1离心式通风机结构简图1—叶轮；2—轴；3—进风口；4—机壳；5—前导器；6—扩散器（三）工作原理当叶轮旋转时，叶轮中的空气在叶片作用下，随同叶轮一起旋转。

由于叶片对空气的动力作用，使叶轮中的空气获得能量，并由中心流向外缘，最后经螺线外壳和扩散器排至大气中。

与此同时，叶轮中心处形成负压，外部空气在大气压作用下，不断经进风口进入叶轮。

由于气流在这种风机中受到离心力的作用产生的连续风流，故称为离心式通风机。

（四）性能1.离心式结构简单，运行可靠，易于维护。

2.离心式通风机一般噪声较小，不超过国家环境保护法的规定。

但大型高速离心式通风机噪声也较大，也应采取消声措施。

3.在通风机性能调节方面，离心式般采用门调节，阻力损失大，经济性较差，虽然也可调节转速、采用导流器调节，但因有一定局限性，或因比较复杂，还未普遍采用。

4.在特性方面，离心式特性曲线平缓，适用于风量变化大而阻力变化不大的矿井。

离心式一般没有驼峰，应用范围较宽广。

5.离心式通风机在起动时，一般须关闭门，以减小起动负荷。

二、轴流式通风机（一）轴流式通风机型号例1：70B2-11 No 28例2：GAF31.5-19-1（二）轴流式通风机结构组成：圆筒形外壳、整流器、扩散器、以及进风口和叶轮组成。

10kV及以下常用配电设施设备介绍1. 户内常见配电设施设备1.1高压配电柜主要用于分配由上级变电站或开闭所引入的10kV电源，并对下级设备提供保护。

主要用于工矿企业以及小区配电所的受电、送电及大型电动机控制和保护、变压器保护等。

常见的柜型有：铠装型移开式交流金属封闭开关柜、环网柜、固定柜等。

1.1.1铠装型移开式交流金属封闭开关柜（10kV级别一般叫中置柜）KYN28A-12（GZS1）该柜型为现阶段最常用的10kV柜型，可根据电气一次系统图的要求配置VS1、VD4、ZN78等真空断路器配合微机保护作为设备保护柜使用，也作高压计量柜、PT柜、站用变柜和隔离柜等使用。

该柜型标准尺寸宽800mm，高2360mm，深1500mm（电缆进线）\1660mm（架空进线用）。

1.1.2 环网柜HXGN□-12该柜型也是常用的10kV柜型（额定电流630A及以下），柜内主要配置FZN、FLN、FN等负荷开关，并配合高压熔断器，或安装GN24隔离刀、VS1（VD4、ZN78等）系列断路器、微机保护等为下级设备提供保护，也可配置为高压计量柜、PT柜和隔离柜等。

此柜型有非常多的系列和变型，尺寸主要有宽400～1000mm，高1800～2200mm，深900～1000mm。

1.1.3 固定柜该柜型现在还在使用，但因其体积较大（标准尺寸1200×1200×2650）不作为主流配电柜使用，常见其改型用在10kV高压无功补偿柜、高压软启动柜、高压变频器柜等。

其作为配电柜时上下各装一把GN系列高压隔离刀，中间安装VS1、VD4、ZN78等真空断路器；作为无功补偿柜时安装真空接触器、高压电容、电抗器、消弧线圈等；高压软启动柜和变频器柜安装可控硅部件及其控制电路。

1.1.4 高压开关柜柜内常用设备①真空断路器真空断路器（VS1、ZN63A）用于切断或闭合高压电路中的空载电流和负荷电流，而且当系统发生故障时通过保护装置的作用，切断过负荷电流和短路电流，它具有相当完善的灭弧结构和足够的断流能力。
