防爆配电柜操作规程
防爆配电柜是用于在易燃易爆场所进行电力配电的设备，为了确保其安全运行，以下是一般的防爆配电柜操作规程：
1. 操作人员应具备相关的防爆知识和操作技能，并严格按照操作规程进行操作。
2. 在操作前，必须检查配电柜的外观和电气设备的完好性，确保没有异常或损坏。
3. 在进行操作之前，必须戴上防静电手套、防静电鞋等防护用具，以减少静电引起的安全风险。
4. 在操作过程中，严禁使用易燃易爆物品或工具，以及产生火花或电弧的设备。
5. 在进行开关操作时，必须先将开关置于断开状态，并确保电源已经切断。
6. 在进行接线或更换保险丝等操作时，必须先将电源切断，并使用绝缘工具进行操作。
7. 在进行检修或维护时，必须按照相关的操作规程和安全操作程序进行，严禁擅自拆卸或改变设备的结构。
8. 在操作过程中，如果发现任何异常情况，如异常声音、异味或烟雾等，必须立即停止操作，并上报负责人或维修人员。
9. 在操作完毕后，必须将所有开关置于断开状态，并关闭配电柜门。
BXK51-□系列隔爆型电气控制箱使用说明书目次1、概述 (1)1.1产品特点、主要用途及使用范围 (1)1.2品种及规格 (1)1.3型号的组成及代表意义 (1)1.4控制箱防爆标志含义 (1)1.5使用环境条件及工作条件 (2)2.主要结构特征及原理 (2)2.1结构 (2)2.2内部结构及控制方式 (3)3. 主要技术特性和参数 (3)3.1 主要技术特性 (3)3.2 主要技术参数 (4)4.外形尺寸、安装尺寸 (4)5.安装和调整 (5)6.使用、操作 (8)7.养护、维修 (8)8.故障分析及排除 (9)9.运输、储存 (11)1、概述1.1产品特点、主要用途及使用范围BXK51-□系列隔爆型电气控制箱（以下简称控制箱），防爆性能符合GB3836.1-2000《爆炸性气体环境用电气设备第1部分：通用要求》、GB3836.2-2000《爆炸性气体环境用电气设备第2部分：隔爆型“d”》的规定，防爆标志为ExdⅡBT4。
主要用于含有ⅡA、ⅡB级，T1～T4组爆炸性气体环境的1区、2区工作场所，在交流50Hz，额定工作电压460/380 V，额定工作电流≤200A的线路中，作为控制电机的起动、停止。
控制箱具有较高分断能力，具备限流、过载和短路保护功能。
1.2品种及规格1.2.1控制箱按主回路额定工作电流分： 200A、160A、100A；1.2.2控制箱按支回路（或控制回路）额定工作电流：10A、16A、25A、40A、63A、100A、160A；1.2.3控制箱按回路数分：1回路、2回路、3回路、4回路、5回路等。
1.3型号的组成及代表意义1.4控制箱防爆标志含义Ex d ⅡB T41最高表面温度组别(130℃)爆炸性混合物级别隔爆型防爆产品标记1.5使用环境条件及工作条件控制箱在下列条件下可靠工作：a)海拔不超过2000 m；b)周围环境温度不高于＋40℃，不低于－20℃；c)空气相对湿度不大于95%（在+25℃时）；d)含有ⅡA、ⅡB级T1～T4组爆炸性气体混合物1区、2区场所；e)与垂直面的安装倾斜度不超过±15°；f)在无显著摇动和冲击振动的地方；g)在无明显破坏绝缘的气体或蒸汽的环境中；h)安装类别：Ⅲ类；i)污染等级:3级。
智能防爆配电柜控制系统智能防爆配电柜控制系统使用说明北京安美电子工作室智能防爆配电柜控制系统1设备概述智能防爆配电柜控制系统（以下简称设备）应用于防爆配电柜，是防爆配电柜的控制中心。
设备通过采集配电柜内各个传感器的状态，经CPU处理运算，最终控制配电柜的正常运转。
设备外观图如图1-1：图1-1智能防爆配电柜控制系统外观图2设备功能设备功能如下：1)压力检测功能；2)温度检测功能；3)人机交换功能；4)输出控制配电柜功能。
3使用方法3.1设备接线如图3-1：图3-1：设备接线图3.2设备未启动设备按照图3-1接线后上电，上电后系统处于未启动状态，显示系统主界面如图3-2。
图3-2 系统未启动3.2.1系统主界面显示屏显示系统主界面，系统主界面分为上中下三部分。
上边为五路控制器的状态，绿色为断开状态，红色为接通状态；中间依次显示：压力上限、压力下限、压力极限、温度上限、实时温度、实时压力；下边为系统所处于的状态。
此时点击“确定”键进入设备菜单，根据菜单提示进行系统设置。
3.2.2自动功能当光标在“自动功能”时，点击“确定”键，系统将进入主界面完成系统换气功能，系统换气结束后仍处于未启动状态。
3.2.3手动功能当光标在“手动功能”时，点击“确定”键，系统进入手动功能菜单。
在光标停留的菜单选项上点击“确定”键，相对应的继电器将改变开关状态，当进入和退出“手动功能”时所用继电器均处于断开状态。
3.2.4参数设置当光标在“参数设置”时，点击“确定”键，系统进入参数设置菜单。
此菜单下包括：压力设置、温度设置、换气时长、时钟设置4个选项。
3.2.4.1压力设置当光标在“压力设置”时，点击“确定”键，系统进入压力设置菜单。
此菜单下包括：压力上限、压力下限、压力极限。
当光标在“压力上限”时，按右键，输入光标会跳到压力上限输入值区，此时显示的值为当前的压力上限值，然后按上下键增加数值的大小，输入完毕后点击“确定”键，压力上限设置完毕。
防爆柜使用说明书 The pony was revised in January 2021BXK51-□系列隔爆型电气控制箱使用说明书目次1、概述 .............................................................产品特点、主要用途及使用范围 ....................................品种及规格 ......................................................型号的组成及代表意义 ............................................控制箱防爆标志含义 ..............................................使用环境条件及工作条件 (2)2.主要结构特征及原理 ................................................结构 ............................................................内部结构及控制方式 ..............................................3. 主要技术特性和参数 ...............................................主要技术特性 ..................................................主要技术参数 ..................................................4.外形尺寸、安装尺寸 ................................................5.安装和调整 ........................................................6.使用、操作 ........................................................7.养护、维修 ....................................... 错误!未定义书签。
正压通风型电气控制柜工作原理1 概述正压通风型电气控制柜，是综合正压、本安、隔爆技术的复合型防爆系统，结构先进、操作简单、安全可靠，可广泛用于工厂内具有ⅡA～ⅡB级、T1～T4组爆炸性气体混合物的1、2区危险场所。
本设备经国家防爆电气产品质量监督检测中心检验合格，符合GB3836.1-2000《爆炸性气体环境用电气设备第1部分：通用要求》、GB3836.2-2000《爆炸性气体环境用电气设备第2部分：隔爆型“d”》、GB3836.4-2000《爆炸性气体环境用电气设备第4部分：本质安全型“i”》和GB3836.5-2000《爆炸性气体环境用电气设备第5部分：正压型“p”》的规定。
本设备具有开机前自动换气，换气结束自动供电，正压保护上下限报警和自动断电、开门断电等一系列安全联锁功能。
2 正常工作条件2.1 海拔高度：<2000m。
2.2 环境温度：－15～＋40℃，短时低温可达－20℃。
2.3 相对湿度：95％(＋25℃)2.4 无剧烈振动、冲击与颠簸。
2.5 环境空气中可含有甲醇腐蚀性气体。
2.6 ⅡA～ⅡB，T1～T4组爆炸性气体混合物1区、2区危险场所。
3 主要技术参数3.1 本安电源(ib)ⅡBT4，防爆接线箱安装本安电源后为d(ib)ⅡBT4。
3.2 电源：220V±10％、AC、50Hz。
3.3 额定电流：6A。
3.5 运行正压范围：100～900Pa。
3.6 耗气量：4m3/h，若排气口设ф5节流孔，耗气量为2.1m3/h。
3.7 换气量：2.5m3。
3.8 换气时间：5min。
3.9 正压控制输出1常开1常闭触点：220VAC 5A。
3.10 功能指标3.10.1 正压室门开启时不能投入运行，运行过程正压室门开启时自动切断电源。
3.10.2 正压值低于正压下限(100Pa)自动切断电源，并有“P下限”信号灯亮。
3.10.3 正压值高于正压上限(900Pa)时，“P上限”信号灯亮，卸压阀打开，紧急排气。
BXPK正压型防爆控制柜BXPK Positive Pressure Explosion-proof Cabinet使用说明书Operation Introduction0YT.460.1250南阳市一通防爆电气有限公司Nanyang Yitong Explosion-proof Electrical Co., LTD1概述General正压型防爆电气控制柜（箱）（以下简称电气柜）是根据GB3836.1《爆炸性气体环境用电气设备第1部分：通用要求》、GB3836.2《爆炸性气体环境用电气设备第2部分：隔爆型“d”》、GB3836.5《爆炸性气体环境用电气设备第5部分：正压外壳型“p”》、GB3836.4《爆炸性气体环境用电气设备第4部分：本质安全型》、GB3836.15《爆炸性气体环境用电气设备第15部分：危险场所电气安装（煤矿除外）》的规定制成的正压型防爆电气电气柜，其防爆标志为：ExpxdibmIIBT4。
电气柜经国家授权的质量监督检验部门检验合格，取得了产品防爆合格证。
本电气柜主要适用于石油、化工、冶金、制药等领域的1区爆炸性气体环境，其空气中存在有ⅡB级T4组及以下的爆炸性气体混合物的场所，作为电气控制之用。
Positive Pressure Explosion-proof Electric Control Cabinet (box) (hereafter called electric cabinet for short below) is based on the rules of GB3836. 1 “Explosive Gas Atmosphere Use Electric Equipment Part 1: General Requirements”, GB3836. 2“Explosive Gas Atmosphere Use Electric Equipment Part 2: Explosion-proof “d”’, GB3836.5 “Explosive Gas Atmosphere Use Electric Equipment Part 5: Positive Pressure Enclosure Type “p””, GB3836. 4 Explosive Gas Atmosphere Use Electric Equipment Part 4: Intrinsically Safe Type” and GB3836. 15“Explosive Gas Atmosphere Use Electric Equipment Part 15: Electric Installation in Hazardous Site (except colliery). Its explosion-proof symbol is ExpxdibmIIBT4. Electric Cabinet tested by Quality Supervision and Inspection Department and authorized by the State is up to the standard and obtain the Explosion-proof Certificate of Approval. The product is mainly use in 1 area explosive gas atmosphere of petroleum, chemical engineering, metallurgy, pharmacy and other fields in which there are explosive gas mixture of ⅡB Level T4 set and above. The product is use for electric control.2 型号和基本参数Type and Basic Parameter.2.1 电气柜型号Electrical Cabinet TypeB XPK -1设计序号Design No.电气柜Electrical Cabinet防爆型Explosion-proof Type2.2 基本参数Basic Parameter电源：power supply AC380V、AC220 V 50 Hz防护等级：protection class IP54防爆标志：explosion-proof symbol ExpxdibmⅡBT4气源种类：source gas type洁净、安全空气clean and safe air 气源压力：source gas pressure 0.4～0.6 MPa运行正压：positive pressure for running 70 Pa～400Pa低压报警：low-voltage warning 150Pa低压断电：low-voltage outage 70Pa3、结构及原理Structure and Principle电气柜主体由正压电气电气柜、正压气路系统、隔爆型电气箱等几部分组成。
简单正压防爆控制柜使用说明书Type of Protection “nZ” Control CabinetManual安全提示（Safety Instructions）:1．本产品为防爆产品，应严格按照本手册的规定进行安装、调试和运行；To maintain the explosion protection, the rules on installation, testing and operation in this manual should be strictly observed.2．本产品的供电电压为230V AC，在进行电气维修时应注意安全；Special attention shall be paid to personal security while electrical maintaining for its power supply is 230V AC.3．本产品在正常工作状态下不能随意旋松柜门上的压紧螺钉或打开柜门，这将导致简单正压防爆控制柜压力低报警；On normal operation, permission is not allowed to arbitrarily open the door of this cabinet or loosen pressure bolts in the door, which may leads to a low-pressure alarm of this type of Protection “nZ” Control Cabinet.4．本产品在正常工作状态下不能随意关闭截止球阀或旋转节流阀旋钮，这将导致简单正压防爆控制柜压力低报警或使控制柜承受较大过压；On normal operation, permission is not allowed to arbitrarily close the cut-off glove valve or adjust the filter regulator, which may results in a low-pressure alarm of this type of Protection “nZ” Control Cabinet or an over-pressure on the cabinet.5．本产品在正常工作状态下应至少每周检查一次过滤减压阀滤杯的情况，并清洗滤杯；It’s necessary to check and clean filter cup of filter regulator for once a week at leas t.简单正压防爆控制柜使用说明书Type of Protection “nZ” Control Cabinet Manual一、概述简单正压防爆控制柜产品是本公司开发生产的新型防爆产品，产品的设计生产符合GB3836.8-2003《爆炸性气体环境用电气设备第8部分“n”型电气设备》标准。
防爆型配电箱配电箱柜安全操作及保养规程1. 引言防爆型配电箱配电箱柜是一种特殊的电气设备，用于保护和控制电气设备的正常运行。
本文档旨在提供防爆型配电箱配电箱柜的安全操作及保养规程，以确保人身安全和设备的正常运行。
2. 安全操作规程2.1 熟悉配电箱配电箱柜的结构和功能在进行任何操作之前，应该先熟悉配电箱配电箱柜的结构和功能。
了解各个部件的名称和作用，并能够正确使用。
2.2 工作时佩戴个人防护装备进行配电箱配电箱柜的操作时，应佩戴适当的个人防护装备，包括护目镜、绝缘手套和绝缘鞋等。
这样可以有效地保护自己的安全。
2.3 切勿擅自拆卸配电箱配电箱柜除非具备相关的电气知识和操作技能，否则严禁擅自拆卸配电箱配电箱柜。
任何拆卸和更换操作都应由专业人士进行。
2.4 防止过载和短路配电箱配电箱柜的额定电流和功率是有限的，使用过程中应注意防止过载和短路。
不要超过额定负荷，避免引发电气事故。
2.5 定期检查设备的工作状态定期检查配电箱配电箱柜的工作状态，确保设备正常运行。
检查电气连接的紧固度、线缆的磨损程度和漏气情况等。
如发现问题及时处理。
3. 保养规程3.1 定期清洁设备定期清洁配电箱配电箱柜的外部表面，避免灰尘和污垢积累。
可使用干净的布擦拭，但绝不能使用含有化学物质的溶剂。
3.2 注意设备通风保证配电箱配电箱柜的良好通风，避免过热。
不要堆放其他物品在设备周围，以免影响通风效果。
3.3 定期检查漏电情况定期检查配电箱配电箱柜的漏电情况，使用特殊仪器进行测试。
如发现漏电现象，应及时采取相应的措施进行修复。
3.4 保持设备干燥配电箱配电箱柜应保持干燥状态，避免进水或受潮。
防止液体、湿气等物质进入设备，以免引发电气故障。
3.5 定期维护设备定期维护配电箱配电箱柜的关键部件，如开关、电源插座等。
保持其良好的工作状态，避免因零部件损坏引发安全事故。
4. 总结本文档介绍了防爆型配电箱配电箱柜的安全操作及保养规程。
在进行操作时，人们应熟悉设备的结构和功能，并正确佩戴个人防护装备。

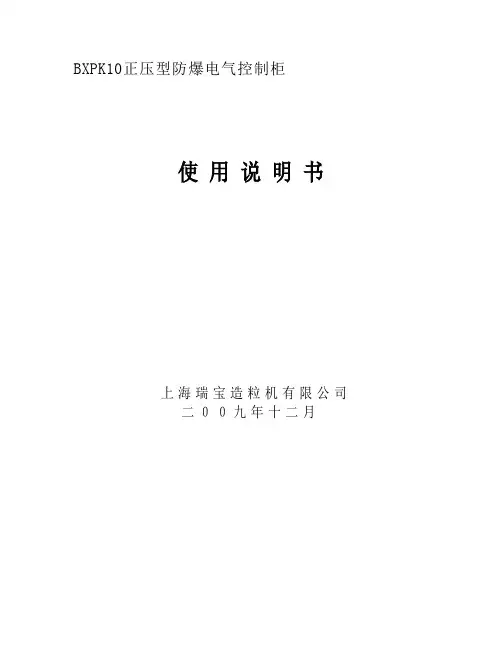

BXPK10正压型防爆电气控制柜使用说明书上海瑞宝造粒机有限公司二００九年十二月1 概述BXPK10正压型防爆电气控制柜为正压通风型防爆电气控制柜，是综合正压、本安、隔爆技术的复合型防爆系统，结构先进、操作简单、安全可靠，可广泛用于工厂内具有ⅡA～ⅡB级、T1～T4组爆炸性气体混合物的2区危险场所。
本设备经国家防爆电气产品质量监督检测中心检验合格，符合GB3836.1-2000《爆炸性环境用防爆电气设备通用要求》、GB3836.2-2000《爆炸性环境用防爆电气设备隔爆型电气设备“d”》、GB3836.4-2000《爆炸性环境用防爆电气设备本质安全型电路和电气设备“i”》和GB3836.5-2004《爆炸性环境用防爆电气设备正压型电气设备“p”》的规定，防爆标志：ExpzdeibⅡBT4，防爆合格证编号：CNEx06.0228。
本设备具有开机前自动换气，换气结束自动供电，正压保护上下限报警和自动断电、开门断电、紧急手动断电等一系列安全联锁功能。
2 正常工作条件2.1 海拔高度：<2000m。
2.2 环境温度：－15～＋40℃，短时低温可达－20℃。
2.3 相对湿度：95％(＋25℃)2.4 无剧烈振动、冲击与颠簸。
2.5 环境空气中可含有甲醇腐蚀性气体。
2.6 ⅡA～ⅡB，T1～T4组爆炸性气体混合物2区危险场所。
3 主要技术参数3.1 防爆标志：ExpzdeibⅡCT4。
其中正压室外壳为pzⅡT4，正压控制系统为ibⅡBT4，本安电源(ib)ⅡBT4，防爆接线箱安装本安电源后为d(ib)ⅡBT4，本安化后的矩形接点膜盒压力表(YEJ-121)为ibⅡBT4。
3.2 本安电源最大开路电压Vo：14V DC，最大短路电流Io：170mA。
3.3 电源：220V±10％、AC、50Hz。
3.4 额定电流：25A。
3.5 运行正压范围：150～900Pa。
3.6 耗气量：4m3/h，若排气口设ф5节流孔，耗气量为2.1m3/h。
BXPK正压型防爆控制柜BXPK Positive Pressure Explosion-proof Cabinet使用说明书Operation Introduction0YT.460.1250南阳市一通防爆电气有限公司Nanyang Yitong Explosion-proof Electrical Co., LTD1概述General正压型防爆电气控制柜（箱）（以下简称电气柜）是根据GB3836.1《爆炸性气体环境用电气设备第1部分：通用要求》、GB3836.2《爆炸性气体环境用电气设备第2部分：隔爆型“d”》、GB3836.5《爆炸性气体环境用电气设备第5部分：正压外壳型“p”》、GB3836.4《爆炸性气体环境用电气设备第4部分：本质安全型》、GB3836.15《爆炸性气体环境用电气设备第15部分：危险场所电气安装（煤矿除外）》的规定制成的正压型防爆电气电气柜，其防爆标志为：ExpxdibmIIBT4。
电气柜经国家授权的质量监督检验部门检验合格，取得了产品防爆合格证。
本电气柜主要适用于石油、化工、冶金、制药等领域的1区爆炸性气体环境，其空气中存在有ⅡB级T4组及以下的爆炸性气体混合物的场所，作为电气控制之用。
Positive Pressure Explosion-proof Electric Control Cabinet (box) (hereafter called electric cabinet for short below) is based on the rules of GB3836. 1“Explosive Gas Atmosphere Use Electric Equipment Part 1: General Requirements”, GB3836. 2“Explosive Gas Atmosphere Use Electric Equipment Part 2: Explosion-proof “d”’, GB3836.5 “Explosive Gas Atmosphere Use Electric Equipment Part 5: Positive Pressure Enclosure Type “p””,GB3836. 4 Explosive Gas Atmosphere Use Electric Equipment Part 4: Intrinsically Safe Type”and GB3836. 15“Explosive Gas Atmosphere Use Electric Equipment Part 15: Electric Installation in Hazardous Site (except colliery). Its explosion-proof symbol is ExpxdibmIIBT4. Electric Cabinet tested by Quality Supervision and Inspection Department and authorized by the State is up to the standard and obtain the Explosion-proof Certificate of Approval. The product is mainly use in 1 area explosive gas atmosphere of petroleum, chemical engineering, metallurgy, pharmacy and other fields in which there are explosive gas mixture of ⅡB Level T4 set and above. The product is use for electric control.2 型号和基本参数Type and Basic Parameter.2.1 电气柜型号Electrical Cabinet TypeB XPK -1设计序号Design No.电气柜Electrical Cabinet防爆型Explosion-proof Type2.2 基本参数Basic Parameter电源：power supply AC380V、AC220 V 50 Hz防护等级：protection class IP54防爆标志：explosion-proof symbol ExpxdibmⅡBT4气源种类：source gas type洁净、安全空气clean and safe air 气源压力：source gas pressure 0.4～0.6 MPa运行正压：positive pressure for running 70 Pa～400Pa 低压报警：low-voltage warning 150Pa低压断电：low-voltage outage 70Pa3、结构及原理Structure and Principle电气柜主体由正压电气电气柜、正压气路系统、隔爆型电气箱等几部分组成。
目录序言 (1)一产品选型说明 (2)二产品结构概述 (3)三产品的工作原理 (3)四产品的安装 (3)五产品的调试 (5)六产品的维护 (7)序言为了能让用户正确选型、安装、使用本设备，特编写本《说明书》供用户参阅。
本《说明书》是我公司结合产品的实际情况，对其结构、工作原理、安装、调试、操作、维护等作了详细介绍。
用户在安装使用前，请务必认真阅读本《说明书》，严格按《说明书》要求进行操作，否则，因此而造成的质量事故，我公司概不负责。
一产品选型说明型号含义PXK□□/□/□T特殊要求(无要求可不注)外形尺寸:宽X高X厚(mm)S:联锁(用户配电与正压自控系统低压联锁)(不要求可不注)t:通风型b:补偿型X:箱式Q:琴台式G1:柜式1（上下结构）G2:柜式2（左右结构）正压型防爆配电柜二产品结构概述本产品适用于石油化工、海上钻井平台、冶金、医药、轻工、纺织、食品、生物工程、航天航空工程以及军事设施等工厂，具有ⅡA、ⅡB、ⅡC级，温度组别为T1～T4的爆炸性气体或蒸气环境中；海拔高度不超过2000米；25℃时，相对湿度95％以下；工作环境温度-20℃～+40℃之间。
可根据用户要求安装各种普通的检测仪表、分析仪表、显示仪表、微电脑触摸屏以及普通电器元件，对用户内装电器元件基本不受限制。
配电柜由柜体、自控系统、布气系统、报警系统、用户配电系统组成；柜体由正压腔和副腔组成，正压腔内装用户配电系统元件及部分自控系统的防爆元件；副腔内装自控系统、报警系统及用户的进出电缆。
本配电柜采用Q235钢板或不锈钢焊接而成，对其各接合面都经过了特殊的密封处理。
本配电柜进气方式为通风型，即不间断连续供气，正压腔内装元件的工作热量可随气路带走，具有很好的散热效果。
三产品的工作原理配电柜在自动控制系统的控制下，通入保护气体，正压腔内压力高于正压腔外的压力，形成微正压的安全小环境，从而阻止了可燃性危险气体进入正压腔内，保证内装普通仪表和电器元件的安全运行。
石油钻机用正压防爆电气柜（箱）使用说明书宝美电气工业2009年9月1 概述石油钻机用正压防爆电气柜（箱）（以下简称电气柜）是根据GB3836.1《爆炸性气体环境用电气设备第1部分：通用要求》；GB3836.2《爆炸性气体环境用电气设备第2部分：隔爆型“d”》、GB3836.5《爆炸性气体环境用电气设备第5部分：正压外壳型“p”》、；GB3836.15《爆炸性气体环境用电气设备第15部分：危险场所电气安装（煤矿除外）》的规定制成的正压型防爆电气控制柜，其防爆标志为：ExpzdmIIBT4。
该控制柜经国家授权的质量监督检验部门检验合格，并取得了产品防爆合格证。
本电气柜主要适用于石油、化工、冶金、制药等领域的2区爆炸性气体环境，其空气中存在有ⅡB级T4组及以下的爆炸性气体混合物的场所，作为电气控制之用。
2 型号和基本参数2.1 电气柜型号 SZF094136-032.2 基本参数电源： 220VAC/50HZ额定电流： 32A防护等级： IP40防爆标志： ExpzdmIIBT4气源种类：洁净、安全空气气源压力： 0.4～0.8 MPa运行正压： 50 Pa～200Pa正压腔净容积：≤510 L+510L+100L吹扫时间： 30min高压排气：大于200Pa低压进气、报警：小于50Pa3、结构及原理此一体化司钻控制房正压防爆柜主要有电控柜、气控柜、左操作台三个。
电气柜主体由正压外壳、正压气路系统、隔爆型控制箱等几部分组成。
正压外壳是由2.5mm不锈钢板经折边、拼焊而成的气密外壳。
由于它能保持部保护气体的压力高于外围爆炸性气体环境的压力，从而能有效的阻止外部的爆炸性气体混合物进入外壳部。
在正压外壳正面明显区域有“ExpzdmⅡBT4”红色标志牌。
在正压外壳上安装有若干电缆引入引出装置、气路接头、电器开关等，这些器件的安装不得破坏正压外壳的气密性能；正压气路系统由过滤减压单元、节流阀、防爆电磁阀、管路及接头组成。
民营科技2018年第3期科技创新9BXBK系列正压型防爆电气控制柜介绍杨良胡士建卢前进贾乾（卧龙电气南阳防爆集团股份有限公司，河南南阳473008）1工作原理BXBK正压型防爆电气控制柜属于Pz型正压防爆电气控制柜，其工作原理是柜体具有良好的气密性结构且内部无爆炸性气体释放源的情况下，先将电气设备置入外壳内，后将柜体内充入保护性气体如净化空气等，使柜体内保护性气体的压力高于周围爆炸性环境的压力，形成微正压的安全小环境，从而阻止了可燃性危险气体进入柜体内，实现了柜体内电气设备在爆炸性气体环境下的安全运行，还可将柜内元器件发出的热量带出，降低危险发生概率。
2产品特点BXBK正压型防爆电气控制柜主要由正压控制器、隔爆箱、柜体组成[1]。
正压控制器没有电气元件，均为机械结构，安全可靠，当通入保护性气体后，正压控制器上的压力表可直接显示正压室的正压值，正常运行时正压柜内的正压值维持在50～100Pa之间，最稳定的工作压力即安全压力设置点定为65Pa，当正压柜内压力低于正压下限50Pa时，正压柜会输出信号报警且能自动切断电源；当正压柜内压力高于正压上限100Pa时，正压柜排气阀自动开启，柜体内的气压自动调整，保证产品内部气压的稳定。
排气阀安装在正压柜气路系统最末端，当末端的压力值符合要求，正压柜柜体内其它部分的压力值也会达到要求，这样就能有效防止外界爆炸性气体进入柜体内，保障柜体内的电气设备安全运行。
排气阀中配有阻火网，可以有效防止外界火花或温度较高颗粒进入柜体内部。
对于容积不太大的正压柜，一般选用机械式排气阀，各个零部件均为机械机构，运行安全稳定。
隔爆箱可以根据现场实际情况与正压控制器安装在箱体一侧，或者与排气阀安装在箱体一侧，为了减轻重量，其材质主要采用铸造铝合金，其隔爆型式为止口隔爆。
箱体上设有压力过低报警灯、压力过高报警灯、正常运行指示灯、检修指示灯、起动按钮、停止按钮等，可以对正压柜的运行进行观察和操作。
BXPK正压型防爆电气控制柜（箱）使用说明书代号： 0KR.454.1018南阳市科润机电设备有限公司承蒙惠购本公司产品，不胜感激。
敬请事先详阅本说明书，以便正确使用。
虽然在严格的品质管理下制造，但万一发生不正常事项或意外情况，敬请通知本公司技术服务部或附近本公司的经销商为感。
注：本说明书记载的内容因产品改进将会不经预告予以变更，敬请谅解。
我公司生产的BXPK系列正压通风型防爆配电柜，外形美观大方。
内部通过多种复杂工艺，采用正压通风形式（通风型），达到柜内正压目的（柜内有少量气体泄露，属于正常现象）。
为使用户详细了解,正确安装、调试及操作，特编写此手册。
在安装、调试，操作前请用户仔细阅读理解后，严格按照本手册说明进行安装、调试及操作。
禁止违反本手册说明进行安装、调试、操作，由此造成的损坏，我公司不负任何责任。
本柜为我公司专利产品，要求用户对我方提供的相关技术资料对第三方保密！目录安装须知 (3)调试须知 (4)操作须知........ . (7)安装须知：一、柜体结构及安装1、本柜左（上）腔为正压室（主腔），正压室内，我方设臵了正压传感系统、正压布气系统。
右（下）腔为防爆自控系统（副腔），我方设臵了换气系统、自控系统、报警系统、正压显示系统。
实际所用电器元件均设臵在主腔内，我方可按提供的接线图完成内部接线。
副腔所有系统，我方均完成了接线和调试，用户不得随意更改。
2、本柜门、盖、体均采用钢板弯折成型，柜架为标准型材，整体焊接，各接合面及有可能泄漏气体的地方均先用密封橡皮紧固密封，再用胶封进行第二次密封处理。
3、本柜安装方式为落地座式电缆沟安装，用户电缆沟结构可参考有关国标，行业标准结合本柜结构要求进行设计，本柜下方设臵了安装固定的基础及四个安装定位的螺孔，供安装使用。
具体尺寸见技术附件。
4、本柜安装时严禁倾倒，倾斜度不大于5°。
本柜安装必须可靠接地。
5、本柜安装定位时，严禁采用撬、捶等方式进行大位臵移动，如不可避免的小位臵撬动。
正压通风型电气控制柜工作原理1 概述正压通风型电气控制柜，是综合正压、本安、隔爆技术的复合型防爆系统，结构先进、操作简单、安全可靠，可广泛用于工厂内具有ⅡA～ⅡB 级、T1～T4组爆炸性气体混合物的1、2区危险场所。
本设备经国家防爆电气产品质量监督检测中心检验合格，符合GB3836.1-2000《爆炸性气体环境用电气设备第1部分：通用要求》、GB3836.2-2000《爆炸性气体环境用电气设备第2部分：隔爆型“d”》、GB3836.4-2000《爆炸性气体环境用电气设备第4部分：本质安全型“i”》和GB3836.5-2000《爆炸性气体环境用电气设备第5部分：正压型“p”》的规定。
本设备具有开机前自动换气，换气结束自动供电，正压保护上下限报警和自动断电、开门断电等一系列安全联锁功能。
2 正常工作条件2.1 海拔高度：<2000m。
2.2 环境温度：－15～＋40℃，短时低温可达－20℃。
2.3 相对湿度：95％(＋25℃)2.4 无剧烈振动、冲击与颠簸。
2.5 环境空气中可含有甲醇腐蚀性气体。
2.6 ⅡA～ⅡB，T1～T4组爆炸性气体混合物1区、2区危险场所。
3 主要技术参数3.1 本安电源(ib)ⅡBT4，防爆接线箱安装本安电源后为d(ib)ⅡBT4。
3.2 电源：220V±10％、AC、50Hz。
3.3 额定电流：6A。
3.5 运行正压范围：100～900Pa。
3.6 耗气量：4m3/h，若排气口设ф5节流孔，耗气量为2.1m3/h。
3.7 换气量：2.5m3。
3.8 换气时间：5min。
3.9 正压控制输出1常开1常闭触点：220VAC 5A。
3.10 功能指标3.10.1正压室门开启时不能投入运行，运行过程正压室门开启时自动切断电源。
3.10.2正压值低于正压下限(100Pa)自动切断电源，并有“P下限”信号灯亮。
3.10.3正压值高于正压上限(900Pa)时，“P上限”信号灯亮，卸压阀打开，紧急排气。

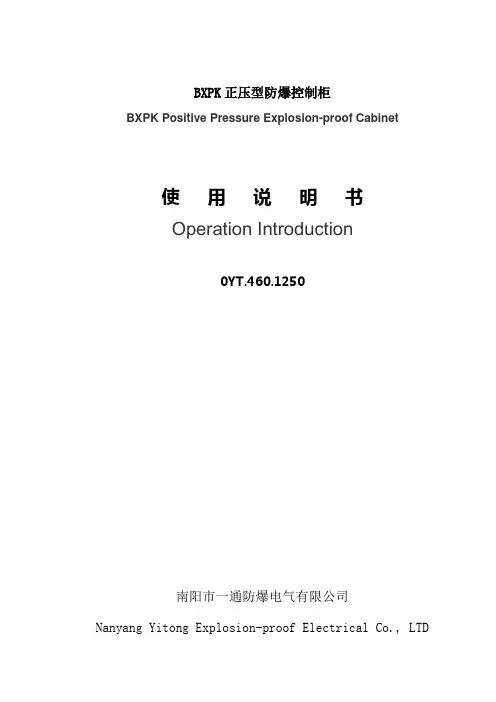

BXPK正压型防爆控制柜
使用说明书
0YT.460.1250
南阳市一通防爆电气有限公司
1 概述
正压型防爆电气控制柜（箱）（以下简称电气柜）是根据GB3836.1《爆炸性气体环境用电气设备第1部分：通用要求》、GB3836.2《爆炸性气体环境用电气设备第2部分：隔爆型“d”》、GB3836.5《爆炸性气体环境用电气设备第5部分：正压外壳型“p”》、GB3836.4《爆炸性气体环境用电气设备第4部分：本质安全型》、GB3836.15《爆炸性气体环境用电气设备第15部分：危险场所电气安装（煤矿除外）》的规定制成的正压型防爆电气电气柜，其防爆标志为：ExpxdibmIIBT4。
电气柜经国家授权的质量监督检验部门检验合格，取得了产品防爆合格证。
本电气柜主要适用于石油、化工、冶金、制药等领域的1区爆炸性气体环境，其空气中存在有ⅡB级T4组及以下的爆炸性气体混合物的场所，作为电气控制之用。
2 型号和基本参数
2.1 电气柜型号
B XPK -1
设计序号
电气柜
防爆型
2.2 基本参数
电源：AC380V、AC220 V 50 Hz
防护等级：IP54
防爆标志：ExpxdibmⅡCT4
气源种类：洁净、安全空气
气源压力：0.4～0.6 MPa
运行正压：70 Pa～400Pa
低压报警： 150Pa
低压断电： 70Pa
3、结构及原理
电气柜主体由正压电气电气柜、正压气路系统、隔爆型电气箱等几部分组成。
正压电气电气柜外壳是由冷轧薄钢板经折边、拼焊而成的气密外壳。
由于它能保持内部保护气体的压力高于周围爆炸性气体环境的压力，从而能有效的阻止外部的爆炸性气体混合物进入外壳内部。
正压气路系统布置在正压电气电气柜的下方。
它可使现场的压缩空气或其它不燃性气体经过减压变成纯净的微压气体进入正压电气电气柜内，经过三十分钟吹扫，清除掉柜内爆炸性气体，并继续保持正压，使正压电气电气柜内部成为安全场所。
隔爆型电气箱负责给正压电气电气柜输送电源。
当正压电气电气柜经过三十分钟吹扫，且柜体内压力大于70Pa时，向正压电气电气柜供电。
隔爆型电气箱外壁布置着若干个电缆引入装置；分别和电源电缆、输出电缆、和防爆主令控制器用电缆连接。
在电气柜的侧面设置有若干个螺纹接头通孔，它们分别是：压缩空气或其它不燃性气体入口、正压腔气体出口。
在电气柜隔板上设置有若干个螺纹接头通孔，它们分别是：电源电缆入口、输出电缆出口、备用电缆出口。
这些螺纹接头是供用户在现场实施电缆钢管布线和气源管道施工时使
用。
在电气柜的正面明显区域有“ExpxdibmⅡCT4”红色标志。
正压电气电气柜内的压力由精密减压阀、节流阀以及进气和排气口联动控制控制，使柜内的压力稳定在70Pa～400Pa之间。
4 安装场所
4.1 电气柜在下列环境条件能正常工作：
a．海拔高度不超过2000m；
b．环境温度：-20℃～+40℃。
c．空气相对湿度：最潮湿月份，月平均最高相对湿度不大于90%；
同时该月份月平均最低温度不高于+25℃；
d．具有ⅡC级T4组爆炸性气体（或液体、蒸汽）的1区环境中；
e．具有轻微腐蚀性气体存在的环境；
f．无剧烈振动和冲击的地方。
4.2 电气柜应由有资格的安装技术人员按本说明书的安装说明正确安装。
4.3 安装前应检查电源电压，及环境条件是否与铭牌上要求一致。
4.4 电气柜的安装地点应避开潮湿、海水、风、雨、日晒等直接浸袭的地方，必要时应采取措施。
5 使用安全须知
5.1 使用本电气柜之前，请认真阅读本说明书。
5.2 隔爆型电气箱与正压电气电气柜电源采用电气联锁，只有电气柜经过30分钟吹扫且正压电气电气柜建立正压，主电源通电，才能操作正压电气电气柜。
5.3 电气柜严禁带电开盖；如果需要打开检查或维护时应事先切断前级电源。
5.4 正压控制系统的气源必须是净化的压缩空气或其它不燃性气体。
5.5 电气柜配用的防爆部件损坏应向销售商联系维修或购买。
5.6 不得随意更换、改动、调节影响防爆性能的元器件和结构。
6 操作方法
6.1 本电气柜的操作程序非常简单。
通入压缩空气；接通隔爆电气箱电源，供电指示灯亮；当电气柜压力大于70Pa时按隔爆型电气箱上的起动按钮，电气柜正压控制系统即自动进入吹扫状态，换气指示灯亮。
当吹扫30min后，工作指示灯亮，同时对正压电气电气柜开始正常操作。
6.2 正常运行时，隔爆型电气箱上工作指示灯亮，电气柜正压气路系统进行闭环控制，使正压电气电气柜的内部压力保持在70Pa～400Pa之间。
当气路发生故障，正压电气电气柜内压力低于规定的工作范围150Pa时，则面板红灯亮，提醒值班人员进行处理；当正压电气电气柜内压力低于70Pa 时，系统将自动切断正压电气电气柜的输入电源，以保证不产生爆炸危险。
6.3 当正压系统重新启动时，系统将重新按照以上操作步骤运行,从吹扫开始计时。
6.4 故障状态
本电气柜在出厂时已调整完毕,故在正常工作阶段不需调整即可正常工作。
但在电气柜的运行过程中，如经常出现指示面板红色指示灯发光，这是因为气路系统气压太低，可按如下步骤调节节流阀加以解决:
6.4.1 将节流阀的锁紧螺母打开,逆时针转动调节旋钮半圈或少许；观察气路压力表指示及观察报警灯，若压力表指示在150Pa左右，同时面板红色指示灯不再发光，说明调整成功,拧紧节流阀的锁紧螺母。
若压力表指示未达到150Pa左右，或面板红色指示灯继续发光，则重复上述步骤，直至面板红色指示灯不再发光为止。
6.4.2 调节时应循序渐进，切记不可随意旋转节流阀旋钮，以免造成气路系统损伤现象。
6.4.3 调节好以后的正压系统在正常工作时不会有报警现象发生。
6.4.4 若高压报警指示灯报警时，则按相反的方向调节节流阀，重复上述动作。
7电气柜的维护保养
7.1 应在切断电源的状态下，定期检查电气柜的使用状况；发现异常应及时修复，使电气柜处于正常的工作状态。
对于气路系统应做以下检查维护：
7.2.1 清除过滤减压阀的积水，调整减压阀出口压力至合适位置；
7.2.2 调整节流阀出口流量至合适位置；
7.3 检查电气柜的密封状况，及时更换老化的橡胶密封垫；
7.4 检查隔爆型电气箱的隔爆面，应及时除锈并涂抹防锈油。
7．贮存
电气柜贮存在干燥、通风、无腐蚀性物质的仓库中。
8．随机文件
a. 产品合格证一份;
b. 产品使用说明书一份;。
