正压通风型电气控制柜工作原理资料

正压通风防爆柜的原理
正压通风防爆柜，又称“正压柜”，是一种采用正压通风原理实现防爆的设备。

它是一个封闭的设备，安装在危险的储存环境中，可以延缓持续危害被保护的设备，物质和环境的时间，以降低危害的影响。

正压通风防爆柜的原理主要是通过在储存环境外侧设置一层正压空气，防止爆炸危险气体进入储存环境内部，及时发现和控制爆炸危险气体的扩散，从而降低爆炸的风险。

正压通风防爆柜的工作原理是，在储存环境外侧采用正压通风技术，建立一层正压气体，阻隔爆炸性气体进入储存环境内部，在检测到爆炸性气体存在时，即可及时触发警报和自动操作器，从而有效控制爆炸危险气体的扩散和污染。

正压通风防爆柜采用正压通风技术，使得危险化学气体不能穿透容器，改变了传统的排风式通风技术，将收集污染物排出安全区的概念，变成了不污染安全区的理念。

正压通风防爆柜的主要特点有：
1、安全可靠：正压通风技术使储存环境保持正压，禁止爆炸性气体流入储存环境内部，当发生爆炸时，柜内正压空气可有效阻止爆炸性气体扩散，从而达到防爆的目的，具有较高的安全性。

2、操作简单：正压通风防爆柜采用智能化控制系统，可自动检测、诊断和处理爆炸危险气体，使操作更加简洁安全。

3、维护简单：正压通风防爆柜采用无油工艺，免去了传统柜子
需要定期更换油脂的麻烦，使柜内部结构更加稳定，维护简单。

《正压通风防爆柜的原理》的发展为危险环境的储存安全提供了有效的保护机制，能有效降低爆炸危险物质的扩散和污染，提高储存安全，具有重要的现实意义。

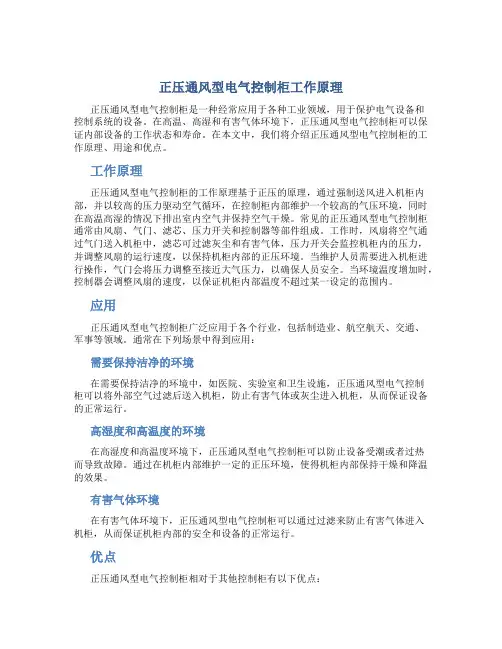

正压通风型电气控制柜工作原理正压通风型电气控制柜是一种经常应用于各种工业领域，用于保护电气设备和控制系统的设备。

在高温、高湿和有害气体环境下，正压通风型电气控制柜可以保证内部设备的工作状态和寿命。

在本文中，我们将介绍正压通风型电气控制柜的工作原理、用途和优点。

工作原理正压通风型电气控制柜的工作原理基于正压的原理，通过强制送风进入机柜内部，并以较高的压力驱动空气循环，在控制柜内部维护一个较高的气压环境，同时在高温高湿的情况下排出室内空气并保持空气干燥。

常见的正压通风型电气控制柜通常由风扇、气门、滤芯、压力开关和控制器等部件组成。

工作时，风扇将空气通过气门送入机柜中，滤芯可过滤灰尘和有害气体，压力开关会监控机柜内的压力，并调整风扇的运行速度，以保持机柜内部的正压环境。

当维护人员需要进入机柜进行操作，气门会将压力调整至接近大气压力，以确保人员安全。

当环境温度增加时，控制器会调整风扇的速度，以保证机柜内部温度不超过某一设定的范围内。

应用正压通风型电气控制柜广泛应用于各个行业，包括制造业、航空航天、交通、军事等领域。

通常在下列场景中得到应用：需要保持洁净的环境在需要保持洁净的环境中，如医院、实验室和卫生设施，正压通风型电气控制柜可以将外部空气过滤后送入机柜，防止有害气体或灰尘进入机柜，从而保证设备的正常运行。

高湿度和高温度的环境在高湿度和高温度环境下，正压通风型电气控制柜可以防止设备受潮或者过热而导致故障。

通过在机柜内部维护一定的正压环境，使得机柜内部保持干燥和降温的效果。

有害气体环境在有害气体环境下，正压通风型电气控制柜可以通过过滤来防止有害气体进入机柜，从而保证机柜内部的安全和设备的正常运行。

优点正压通风型电气控制柜相对于其他控制柜有以下优点：防护性能好正压通风型电气控制柜在通风的基础上增加了正压环境的设计，可针对多种恶劣环境提供有效的保护，从而避免各种损失，如生产停滞、设备故障、能耗增加等。

使用寿命长因为正压通风型电气控制柜维护机柜内部降温和通风，并在机柜内部维护正压环境，从而保证设备工作环境的稳定性。

正压型电气设备的工作原理
正压型电气设备是一种将环境空气压缩并注入设备内部的装置。

它的工作原理如下：
1. 压缩空气产生：正压型电气设备通常由一个电动机驱动的压缩机组成。

电动机带动压缩机运转，使得气体被压缩成高压气体。

2. 压缩空气输送：经过压缩的高压气体通过管道或管线输送到设备内部。

通常压缩空气会经过过滤器进行净化和除尘处理，以保证输送的空气质量。

3. 增压与分配：设备内部通常安装有增压装置，将高压气体进一步增压。

增压后的气体经过分配装置进行分配，输送到不同的部件或工作区域。

4. 工作驱动：增压后的高压气体通过作用于设备内部的驱动装置，如气动马达或气缸，驱动设备进行工作。

根据设备的不同，工作类型也可以各异，例如旋转、推动、夹持等。

5. 排放废气：工作结束后，设备内积累的废气需要排放。

通常设备内部会安装排气装置，将废气排放到空气中。

在排放过程中，废气通常经过减压装置降压，以保证排气安全。

正压型电气设备工作原理简单明了，通过压缩和输送空气来驱动设备进行工作。

由于电气设备的种类繁多，各个部件和步骤的具体设计和实现可能有所不同，但总体上都是按照以上原理进行工作的。

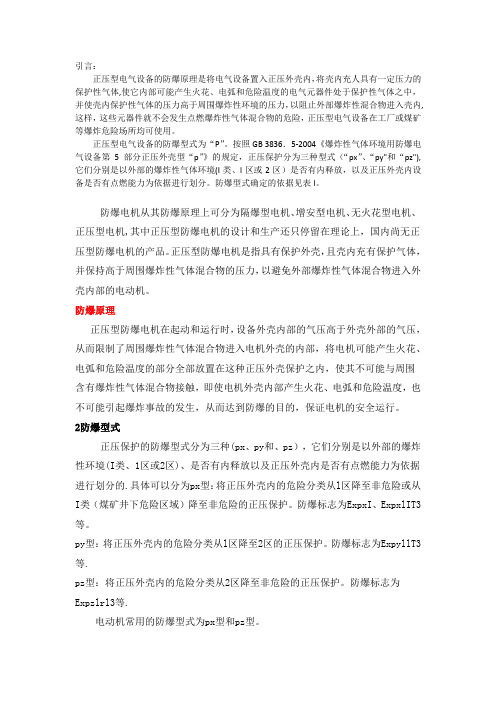

引言：正压型电气设备的防爆原理是将电气设备置入正压外壳内，将壳内充人具有一定压力的保护性气体,使它内部可能产生火花、电弧和危险温度的电气元器件处于保护性气体之中，并使壳内保护性气体的压力高于周围爆炸性环境的压力，以阻止外部爆炸性混合物进入壳内,这样，这些元器件就不会发生点燃爆炸性气体混合物的危险，正压型电气设备在工厂或煤矿等爆炸危险场所均可使用。

正压型电气设备的防爆型式为“P”。

按照GB 3836．5-2004《爆炸性气体环境用防爆电气设备第5部分正压外壳型“p”》的规定，正压保护分为三种型式（“px”、“py"和“pz"),它们分别是以外部的爆炸性气体环境(I类、l区或2区）是否有内释放，以及正压外壳内设备是否有点燃能力为依据进行划分。

防爆型式确定的依据见表l。

防爆电机从其防爆原理上可分为隔爆型电机、增安型电机、无火花型电机、正压型电机,其中正压型防爆电机的设计和生产还只停留在理论上，国内尚无正压型防爆电机的产品。

正压型防爆电机是指具有保护外壳，且壳内充有保护气体，并保持高于周围爆炸性气体混合物的压力，以避免外部爆炸性气体混合物进入外壳内部的电动机。

防爆原理正压型防爆电机在起动和运行时，设备外壳内部的气压高于外壳外部的气压，从而限制了周围爆炸性气体混合物进入电机外壳的内部，将电机可能产生火花、电弧和危险温度的部分全部放置在这种正压外壳保护之内，使其不可能与周围含有爆炸性气体混合物接触，即使电机外壳内部产生火花、电弧和危险温度，也不可能引起爆炸事故的发生，从而达到防爆的目的，保证电机的安全运行。

2防爆型式正压保护的防爆型式分为三种(px、py和、pz），它们分别是以外部的爆炸性环境(I类、1区或2区)、是否有内释放以及正压外壳内是否有点燃能力为依据进行划分的.具体可以分为px型：将正压外壳内的危险分类从l区降至非危险或从I类（煤矿井下危险区域）降至非危险的正压保护。

防爆标志为ExpxI、ExpxlIT3等。

正压型防爆电气控制柜如何使用的一、正压型防爆电气控制柜的结构及原理：电气柜主体由正压电气电气柜、正压气路系统、隔爆型电气箱等几部分组成。

正压电气电气柜外壳是由冷轧薄钢板经折边、拼焊而成的气密外壳。

由于它能保持内部保护气体的压力高于周围爆炸性气体环境的压力，从而能有效的阻止外部的爆炸性气体混合物进入外壳内部。

正压气路系统布置在正压电气电气柜的下方。

它可使现场的压缩空气或其它不燃性气体经过减压变成纯净的微压气体进入正压电气电气柜内，经过三十分钟吹扫，清除掉柜内爆炸性气体，并继续保持正压，使正压电气电气柜内部成为安全场所。

隔爆型电气箱负责给正压电气电气柜输送电源。

当正压电气电气柜经过三十分钟吹扫，且柜体内压力大于70Pa时，向正压电气电气柜供电。

隔爆型电气箱外壁布置着若干个电缆引入装置；分别和电源电缆、输出电缆、和防爆主令控制器用电缆连接。

在电气柜的侧面设置有若干个螺纹接头通孔，它们分别是：压缩空气或其它不燃性气体入口、正压腔气体出口。

在电气柜隔板上设置有若干个螺纹接头通孔，它们分别是：电源电缆入口、输出电缆出口、备用电缆出口。

这些螺纹接头是供用户在现场实施电缆钢管布线和气源管道施工时使用。

二、正压型防爆电气控制柜的操作方法1、本电气柜的操作程序非常简单。

通入压缩空气；接通隔爆电气箱电源，供电指示灯亮；当电气柜压力大于70Pa时按隔爆型电气箱上的起动按钮，电气柜正压控制系统即自动进入吹扫状态，换气指示灯亮。

当吹扫30min后，工作指示灯亮，同时对正压电气电气柜开始正常操作。

2、正常运行时，隔爆型电气箱上工作指示灯亮，电气柜正压气路系统进行闭环控制，使正压电气电气柜的内部压力保持在70Pa～400Pa之间。

当气路发生故障，正压电气电气柜内压力低于规定的工作范围150Pa时，则面板红灯亮，提醒值班人员进行处理；当正压电气电气柜内压力低于70Pa+时，系统将自动切断正压电气电气柜的输入电源，以保证不产生爆炸危险。

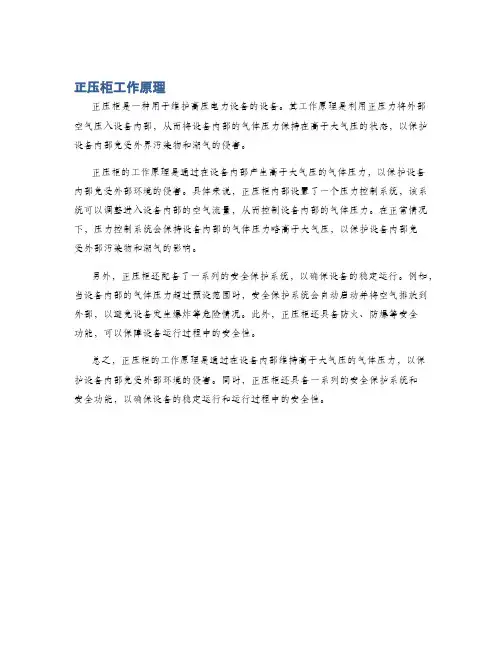

正压柜工作原理
正压柜是一种用于维护高压电力设备的设备。

其工作原理是利用正压力将外部空气压入设备内部，从而将设备内部的气体压力保持在高于大气压的状态，以保护设备内部免受外界污染物和潮气的侵害。

正压柜的工作原理是通过在设备内部产生高于大气压的气体压力，以保护设备内部免受外部环境的侵害。

具体来说，正压柜内部设置了一个压力控制系统，该系统可以调整进入设备内部的空气流量，从而控制设备内部的气体压力。

在正常情况下，压力控制系统会保持设备内部的气体压力略高于大气压，以保护设备内部免
受外部污染物和潮气的影响。

另外，正压柜还配备了一系列的安全保护系统，以确保设备的稳定运行。

例如，当设备内部的气体压力超过预设范围时，安全保护系统会自动启动并将空气排放到外部，以避免设备发生爆炸等危险情况。

此外，正压柜还具备防火、防爆等安全
功能，可以保障设备运行过程中的安全性。

总之，正压柜的工作原理是通过在设备内部维持高于大气压的气体压力，以保护设备内部免受外部环境的侵害。

同时，正压柜还具备一系列的安全保护系统和
安全功能，以确保设备的稳定运行和运行过程中的安全性。

电气控制柜工作原理
电气控制柜是一种集成了电气元件和设备的专门控制信号、电源和电气设备的系统。

它通过控制信号和电源输入，对电气设备进行监测、控制和保护，实现电气系统的安全运行。

电气控制柜的工作原理一般包括以下几个方面：
1. 电气信号输入：电气控制柜通过接收来自传感器、按钮开关、继电器等设备的开关信号或模拟信号，用于对电气设备进行控制。

2. 信号处理与逻辑控制：电气控制柜将接收到的信号进行处理和逻辑控制，通过电气元件（如继电器、PLC等）的判断和
运算，决定对电气设备的具体操作和控制。

3. 电气设备控制：根据信号处理与逻辑控制的结果，电气控制柜通过电气元件的输出，控制电气设备的运行、停止、启动、转向等操作。

4. 电气设备保护：电气控制柜通过安装保护装置，如保险丝、熔断器、过流、过载、短路等保护器件，对电气设备进行保护，以防止损坏和事故发生。

5. 电源供应：电气控制柜需要提供合适的电源供应，以确保电气设备正常运行。

电源可以是交流电源，也可以是直流电源，根据具体应用需求选择合适的电源供应。

综上所述，电气控制柜通过接收、处理和控制信号，以及保护电气设备，从而实现对电气系统的控制和保护。

它是电气自动化系统中的重要组成部分，广泛应用于工业生产、电力系统、交通运输、建筑物等领域。

正压通风防爆柜原理
正压通风防爆柜，也称防爆柜，是一种用于存放易燃易爆物品的安全储存箱，由主体结构、密封结构、通风装置及控制装置等组成。

主体结构是由混凝土构成的，防爆柜的外壳就是由混凝土构成的，采用以混凝土构成的拱顶结构，能够有效阻隔下面的火花和阻隔外部的火花。

防爆柜有完整的密封结构，由金属制品或防火材料制作，一般是搭配墙壁，桌面，门等部件，与外部空气完全隔绝。

通风装置安装在防爆柜外，当外部空气中含有易燃易爆物质时，通风装置可以将这些危险物质抽出，以保护贮存物品的安全。

控制装置是一种设备，可根据进出口的温度和压差，自动控制防爆柜的通气情况，可以将外界的温度和湿度恒定在一定的范围内。

电气控制柜工作原理电气控制柜是一种用于控制电机和其他电器设备的设备，具有多种不同类型的组件来提供电力，保护设备并实现自动化控制。

它是一个重要的电气系统组件，广泛应用于各种工业领域，包括制造、能源、建筑和交通等。

电气控制柜的工作原理可以简单地概括为通过控制信号输入，对电动机和其他电气设备进行控制。

下面将详细介绍电气控制柜的工作原理和其组成部分。

1. 电气控制柜的输入信号：输入信号可以来自各种不同的源，包括按钮、开关、传感器和计算机等。

这些信号通过电缆或无线电信号传输到控制柜中，用于控制电动机和其他设备的运行。

2. 控制元件：控制柜中的控制元件包括继电器、接触器、开关等。

这些元件根据输入信号的类型和条件判断，来控制电气设备的运行。

例如，当按钮按下时，控制元件可以通过闭合回路来控制电动机的启动。

3. 电源和配电：控制柜中的电源和配电系统提供电能给电动机和其他设备。

电源可以是单相或三相交流电源，其通过主电源进入控制柜，并通过电源保护装置（如断路器）进行保护。

4. 保护装置：电气控制柜中的保护装置用于保护电动机和其他设备免受电压过高、电流过载和短路等故障的损害。

例如，熔断器可用于保护电动机免受过载电流的损害。

5. 控制回路：电气控制柜中的控制回路用于传递控制信号和电源，实现设备的自动化控制。

它由控制元件、接线继电器、计算机控制系统等组成。

在电气控制柜的工作过程中，控制信号从输入装置（如按钮和开关）传送到控制柜中的控制元件。

控制元件根据接收到的信号类型和条件，判断是否需要启动或停止电动机和其他设备。

如果需要启动，控制元件将通过控制回路将电源连接到电动机，使其开始运行。

一旦设备开始运行，控制回路将保持电源供应，直到接收到停止信号。

然后，控制元件将断开电动机的电源，使其停止运行。

此外，电气控制柜还可以通过传感器和计算机等附加设备实现更复杂的功能。

传感器可以用于检测温度、湿度、压力等参数，并将这些参数传输到计算机系统中进行处理。

正压通风防爆柜的原理
正压通风防爆柜是一种用于固体、液体、气体等爆炸危险物品储存和运输的特殊安全柜体。

它采用正压通风技术，是集多种安全技术于一体的高科技安全储存柜。

正压通风防爆柜的原理是，内部以正压通风的方式严格控制储罐的压力，并通过内部电控系统和热敏开关等配套设施，锁止任何火花发生，确保爆炸物质储存、使用及运输安全。

正压通风防爆柜采用电动螺旋风机作为防爆装置，利用内、外风机的协作作用，使爆炸性物质达到均匀分布的状态。

爆炸性物质通过内风机的抽风，以高负荷的方式将爆炸性物质吸收，先过滤后进入柜体内，并存放在柜体内的隔室内。

外部的风机则抽取柜体内的空气，以确保其内的压力和温度保持稳定。

柜体内装有防暴设施，使内部空气压力不受外界波动影响，控制火花发生，确保爆炸物质安全储存及使用。

正压通风防爆柜的优点是：可以有效地安置多种爆炸性物质；柜体内采用防爆装置抽取空气，控制火花发生；柜体本身能够有效抑制外界的压力波动，保证爆炸物质的安全储存及使用，并且拥有良好的防爆性能；柜体内装有蓄电池，有利于紧急情况下的逃生；柜体内设有自动报警装置，可以及时发现可燃气体的有害指标，以确保使用者的安全。

正压通风防爆柜的使用范围广泛，不仅可以用于日常生活，如爆炸物品、易燃液体、毒气等储存，还可以用于专业的化学实验，如火药、引火装置等操作，从而可以保证爆炸物质的安全。

总而言之，正压通风防爆柜是一种集多种安全技术于一体的高科技安全储存柜体，采用正压通风技术，能够使爆炸性物质达到均匀分布的状态，以抑制外界压力波动，确保爆炸物质的安全储存及使用，从而可以避免爆炸危及人身和财产安全的后果。
