下载文档原格式
玻化微珠施工工艺及技术要求1. 保温层施工流程图2.材料配制保温施工前应指定专人负责材料配制.配制方法如下:2.1．界面处理砂浆的配制：界面处理砂浆：水按1：0.25重量比用砂浆搅拌机或手提搅拌器搅拌均匀。
界面砂浆应在2小时内使用完毕。
2.2．玻化微珠保温浆料的配制：该浆料应随搅随用，在90分钟内用完。
注意应搭设搅拌棚，保温浆料应在搅拌棚内用砂浆搅拌机搅拌，注意现场文明施工。
玻化微珠露天存放时，用苫布或细目安全网覆盖。
胶粉贮存应注意防潮、防雨、下垫上盖。
2.3．抗裂砂浆的配制抗裂砂浆照水灰比约为1：4的比例制备浆料，在搅拌机内先加水后再加抗裂砂浆，反复搅拌均匀糊状即可使用，制备好的砂浆料在2小时内用完，超时间严禁使用，因此掌握好搅拌时间和数量，随拌随用。
3.施工要求3.1 外保温施工单位在进行施工前必须对基层进行验收，并做好交接检验的书面记录，要求总包、监理和甲方进行签字确认。
3.2 墙体的湿度不应高于其周围环境的平衡湿度；3.3 抹灰基底须经过至少1周的干燥保养期，基层在涂刷剂前须做含水率检测，含水率不大于10%；3.4 门窗，室外(门窗的)卷帘，特别是水平设置的盖板(如窗台板，女儿墙盖顶板), 必须在外保温体系施工之前完成，外墙上的门窗框要安装完成，并且塞缝完成。
与外墙面连接的护栏，不能在外保温施工好后再在外保温墙面上挖洞装护栏，固定雨落管道等用的支架也应预先安装完，并且所有以上这些均需考虑外保温体系的厚度；装饰用牛腿、线角的预埋螺栓（预埋螺栓应有塑料膨胀套管包裹）需在外保温施工前预埋完成，玻化微珠保温层完成后与螺栓交接的孔洞边缘应进行封堵。
3.5 自来水管、煤气管、空调进出口及各种进户管线等所有进出作外保温外墙面的管线均需预埋套管，套管伸出墙面的长度至少应为外保温体系的厚度；3.6 外墙的所有构件的预埋件安装完成；3.7 外保温施工单位在施工前必须对上述内容进行交接检验，并签注交接检验单。

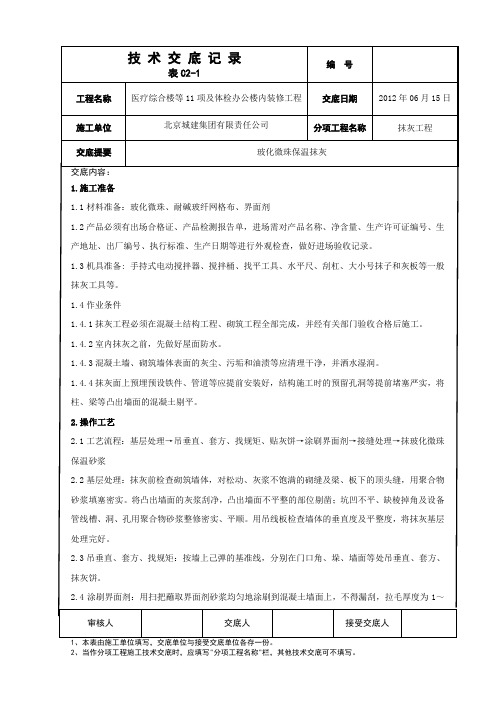

玻化微珠施工技术交底(总3页)-CAL-FENGHAI.-(YICAI)-Company One1-CAL-本页仅作为文档封面，使用请直接删除一、施工部位住宅户内与不采暖公共部分之间的墙面。
（书房间除外）二、施工工具及材料水泥、中砂、手推车、抹灰桶、钢抹刀、刮杠木抹子等用抹灰工具及放线工具。
水泥：采用32.5级矿渣硅酸盐水泥，使用有效期为生产即日起3个月内使用，期间如有结块现象应停止使用。
砂：含泥量不得超过3%，并过筛除去杂质。
保温材料：玻化微珠保温砂浆，干密度≤300kg/m3，抗压强度≥0.3Mpa，导热系数≤0.065W/m.k，燃烧性能：A级。
玻纤网格布（网眼尺寸4mm×4mm）幅宽200mm。
面层材料：成品抗裂砂浆。
界面处理剂三、施工方法3.1 基面处理施工前清除墙面浮尘、油污及混凝土脱模后的隔离剂，保温施工基面干净坚实，并达到验收标准。
将混凝土构件、门窗过梁、构造柱表面凸出部分凿平，有蜂窝、麻面、疏松部分的混凝土表面凿到实处，并涂刷混凝土界面处理剂，用水泥砂浆补平。
对混凝土构件中使用的顶模棍、铅丝等金属表面应涂刷防锈漆。
将混凝土表面的油渍、坠灰等清除保证施工作业面干净，对砌体结构应提前两天浇水湿润（每天不得少于2遍）。
将窗框四周缝隙用发泡胶嵌塞密实，门窗框应粘贴好塑料薄膜，以防污染。
水电或其它各种管线必须安装完毕，并用细石混凝土将墙面管洞填充密实（包括脚手架孔洞）。
抹灰所用的操作平台已搭设完成并验收合格。
混凝土基层需用1:1水泥砂浆掺专用界面剂进行喷涂，厚度3～5mm,严禁遗漏。
在砌块的表面不需使用界面剂，在表面进行轻微喷水，在砌块与混凝土结合处铺设20cm宽玻纤布并锚固。
3.2 施工前吊垂直，弹厚度控制线，找好厚度基准点，贴饼、冲筋。
操作1、保温砂浆的使用范围：所有外墙的内墙面2、工艺流程：基层拉毛→吊垂直线、套房、弹控制线→冲筋、打点→门口护角→抹保温砂浆→抹抗裂砂浆。

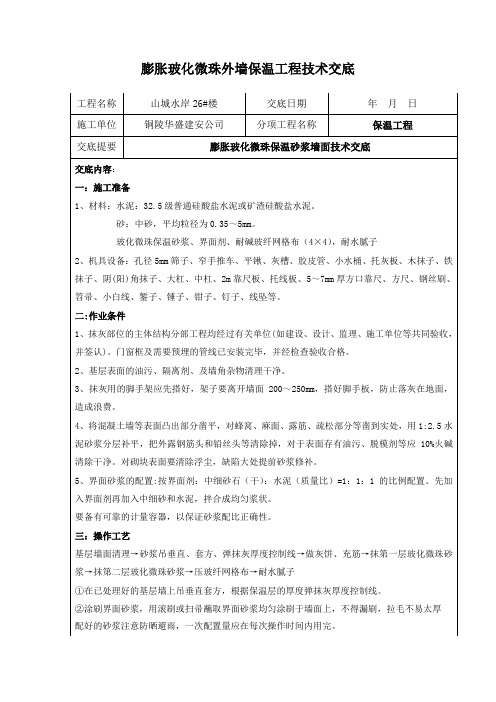

一、图纸要求1、保温要求做法为：①、刮（抹）0.5厚天然安石粉面层②、1.5厚天然安石粉③、抹30厚膨胀玻化微珠保温④、钢筋混泥土墙（混泥土砌块墙），墙面界面处理2、屋顶机房女儿墙等要求墙体装修做法为：1、刷喷外墙涂料2、12厚1:3厚水泥砂浆抹平3、8厚1:2水泥砂浆所以综合之后屋顶机房外墙及女儿墙等墙面做法为：1、刷喷外墙涂料2、抹30厚膨胀玻化微珠保温3、钢筋混泥土墙（混泥土砌块墙），墙面界面处理二、施工准备1、材料准备：水泥：32.5级普通硅酸盐水泥或矿渣硅酸盐水泥。
砂：中砂，平均粒径为0.35～5mm。
玻化微珠保温砂浆、界面剂、耐碱玻纤网格布（4×4）抗裂砂浆、外墙涂料、pvc塑料分格条、滴水槽2、机具准备孔径5mm筛子、窄手推车、平锹、灰槽、胶皮管、小水桶、托灰板、木抹子、铁抹子、阴(阳)角抹子、大杠、中杠、2m靠尺板、托线板、5～7mm厚方口靠尺、方尺、钢丝刷、笤帚、小白线、錾子、锤子、钳子、钉子、线坠、电动搅拌器等。
3、作业条件3.1、抹灰部位的主体结构分部工程均经过有关单位(如建设、设计、监理、施工单位等共同验收，并签认)。
门窗框及需要预埋的管线已安装完毕，并经检查验收合格。
3.2、基层表面的油污、隔离剂、及墙角杂物清理干净。
3.3、抹灰用的脚手架应先搭好，架子要离开墙面200～250mm，搭好脚手板，防止落灰在地面，造成浪费。
3.4、将混凝土墙等表面凸出部分凿平，对蜂窝、麻面、露筋、疏松部分等凿到实处，用1:2.5水泥砂浆分层补平，把外露钢筋头和铅丝头等清除掉，对于表面存有油污、脱模剂等应10%火碱清除干净。
对砌块表面要清除浮尘，缺陷大处提前砂浆修补。
3.5、界面砂浆的配置:保温砂浆界面处理剂是一种以水泥等硅酸盐材料为主，采用高分子材料改性的粉末状产品，经水化反应后能形成与基层有较大粘附力并具有一定柔韧性的高强硬化体，可使基层与保温层结合牢固，提高耐久性。
产品配制：按照干粉料：水＝4：1（重量比）的配料比，使用电动搅拌器充分搅拌均匀即可使用。
1. 工程做法（2012331设计变更）：基层界面砂浆T 30mm 厚无机保温砂浆，保温砂浆分两遍成活， 第一遍厚度15~20mm 24小时后抹第二遍保温砂浆达到设计厚度T 5mm 厚抗裂砂浆复合耐碱玻纤网格布 一层（用于首层时抗裂砂浆复合耐碱玻纤网格布二层弹性底涂、柔性耐水腻子T 外墙涂料2. 做保温部位：按设计图纸及变更要求的所有部位，包括门窗洞口四侧面，悬挑板的上下、端部等。
3. 材料产品要求3.1保温层：膨胀珍珠岩采用成品保温砂浆胶粉，保温系统采用的砂浆均应为单组分砂浆，现场不得添 加除水以外的其他材料。
具有产品出厂合格证、材质检验报告书并加盖厂家印章。
3.2 检测项目及性能符合安徽省地方标准 DB34/T1279 — 2010《无机保温砂浆墙体保温系统》，同时满足 以下标准要求：《安徽省居住建筑节能设计标准（夏热冬冷地区） 》（DB34/T754-2007 ）,玻化微珠保温砂 浆物理性能达到 GB/T26000-2010《膨胀玻化微珠保温隔热砂浆》及JG/T283-2010《膨胀玻化微珠轻质砂 浆》标准中各项指标，其中燃烧性能达到国家 A 级标准，燃烧性能等级依据GB8624-2006《建筑材料及 制品燃烧性能分级》。
3.3中华人民共和国公安部关于进一步明确民用建筑外保温材料消防监督管理有关要求的通知公消[2011]65号要求执行《民用建筑外保温系统及外墙装饰防火暂行规定》 （公通字[2009]46号）第二条规 定，民用建筑外保温材料采用燃烧性能为 A 级的材料。
3.4保温系统、界面砂浆、保温砂浆、玻纤网格布、抗裂砂浆等均需要提供型式检验报告，保温系统、实体检测、界面砂浆、保温砂浆、玻纤网格布、抗裂砂浆按《建筑节能工程施工质量验收规范》 GB50411-2007 标准现场见证取样进行性能复试，其中保温砂浆要进行燃烧性能复试。
3.5复试检查数量：依据GB50411-2007规定，同一厂家同一品种的产品， 当单位工程建筑面积在 20000 平方米以下时各抽查不少于 3次；当单位工程建筑面积在 20000平方米以上时各抽查不少于 6次。
