锅炉运行常用计算知识掌握一般热水锅炉运行的常用数据和知识，对于锅炉运行操作工是十分必要的。

以下将一般热水锅炉操作人员常用的技术数据归纳介绍如下：一、单位变换：1、1MW＝1000kw；1kw＝1000W；通常热水锅炉的出力用多少MW来表示。

2、0.7MW＝1t/h；即700kw＝1t/h,或700000w＝1t/h；把MW转换成人们常用的描述锅炉出力的单位t/h（蒸吨/时）可用此公式换算。

3、1kw＝860kcal；即1千瓦时（1度电）＝860千卡/小时，意思是1度电可以使860公斤水上升1度（此时不发生相变），如使温度为50度的860公斤水，升温1度，需消耗1度电。

反之：1kcal＝1.1628×10－3kw，（这个常数在计算锅炉出力时常用）4、1kcal＝4.1868KJ。

通常在表述煤的发热值，锅炉的出力时也常用。

如某煤的单位发热值为5000大卡/公斤，用KJ（千焦）表示：5000×4.1868=20934KJ/kg。

二、锅炉效率：锅炉效率是指：锅炉单位时间内产出有效热量÷同一时间内投入的燃料所含的总热量。

即锅炉转换燃料热能的能力。

一般中小型链条热水锅炉的效率为70－80%，三、锅炉出力的计算：循环水量（t/h）×［出水温度－进水温度］×1.1628×10－3＝多少MW一般情况下，锅炉的单位时间内循环水量是不变的，即一般不通过调节循环水泵的阀门调节供热量（热网有时会进行量控），我们想计算锅炉当时或一段时间内的出力都可运用上述公式。

如循环水量为400吨/小时,锅炉出水温度为85度，回水温度（锅炉进水温度）为50度，此时锅炉的出力可通过上式计算；400×（85－50）×1.1628÷1000＝16.2792MW＝23.256t/h。

四、燃煤投入量的计算：单位时间内（如1小时）锅炉的耗煤量（公斤）×此煤的发热量（大卡/公斤）＝锅炉出力（用热量单位表示）÷锅炉效率。

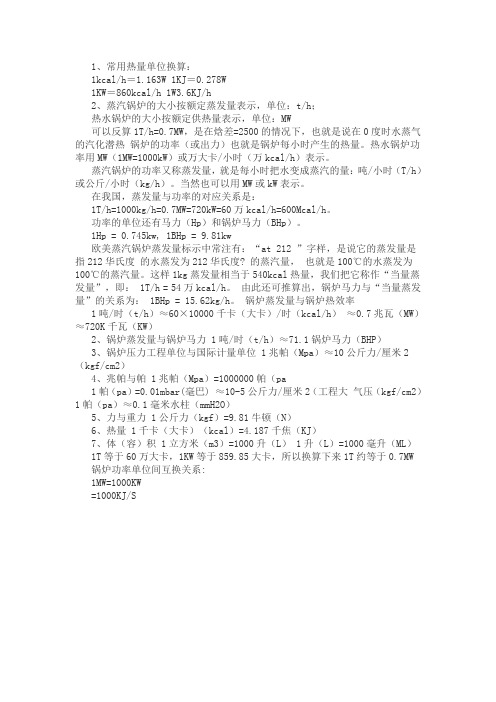

1、常用热量单位换算：1kcal/h＝1.163W 1KJ＝0.278W1KW＝860kcal/h 1W3.6KJ/h2、蒸汽锅炉的大小按额定蒸发量表示，单位：t/h；热水锅炉的大小按额定供热量表示，单位：MW可以反算1T/h=0.7MW，是在焓差=2500的情况下，也就是说在0度时水蒸气的汽化潜热锅炉的功率（或出力）也就是锅炉每小时产生的热量。

热水锅炉功率用MW（1MW=1000kW）或万大卡/小时（万kcal/h）表示。

蒸汽锅炉的功率又称蒸发量，就是每小时把水变成蒸汽的量：吨/小时（T/h）或公斤/小时（kg/h）。

当然也可以用MW或kW表示。

在我国，蒸发量与功率的对应关系是：1T/h=1000kg/h=0.7MW=720kW=60万kcal/h=600Mcal/h。

功率的单位还有马力（Hp）和锅炉马力（BHp）。

1Hp = 0.745kw, 1BHp = 9.81kw欧美蒸汽锅炉蒸发量标示中常注有：“at 212 ”字样，是说它的蒸发量是指212华氏度的水蒸发为212华氏度? 的蒸汽量，也就是100℃的水蒸发为100℃的蒸汽量。

这样1kg蒸发量相当于540kcal热量，我们把它称作“当量蒸发量”，即： 1T/h = 54万kcal/h。

由此还可推算出，锅炉马力与“当量蒸发量”的关系为： 1BHp = 15.62kg/h。

锅炉蒸发量与锅炉热效率1吨/时（t/h）≈60×10000千卡（大卡）/时（kcal/h）≈0.7兆瓦（MW）≈720K千瓦（KW）2、锅炉蒸发量与锅炉马力 1吨/时（t/h）≈71.1锅炉马力（BHP）3、锅炉压力工程单位与国际计量单位 1兆帕（Mpa）≈10公斤力/厘米2 （kgf/cm2）4、兆帕与帕 1兆帕（Mpa）=1000000帕（pa1帕（pa）=0.01mbar(毫巴) ≈10-5公斤力/厘米2（工程大气压（kgf/cm2）1帕（pa）≈0.1毫米水柱（mmH2O）5、力与重力 1公斤力（kgf）=9.81牛顿（N）6、热量 1千卡（大卡）（kcal）=4.187千焦（KJ）7、体（容）积 1立方米（m3）=1000升（L） 1升（L）=1000毫升（ML）1T等于60万大卡，1KW等于859.85大卡，所以换算下来1T约等于0.7MW 锅炉功率单位间互换关系:1MW=1000KW=1000KJ/S。

入炉煤热值单位
入炉煤的热值单位通常使用的是千焦（kJ/kg）或卡路里（cal/g）。

这两种单位都可以用来衡量燃料的热能含量，不同之处在于使用的国
家不同。

在中国，常用的热值单位是千焦（kJ/kg），这是因为千焦是国际通用的计量单位，而且与国际上广泛使用的热值单位热卡（kcal/kg）相比，更容易进行计算和换算。

千焦（kJ/kg）是衡量热能含量的一种国际标准单位，它表示每千克燃料从室温升高1摄氏度所需要的热量。

与千卡（kcal/kg）换算关系为1千焦=0.239千卡。

另一种常用的热值单位是卡路里（cal/g），这是在国际上并不普遍使用的一种热值单位，但是在一些国家和地区仍然广泛使用。

卡路里表
示的是每克燃料升高1摄氏度所需要的热量，与千焦的换算关系为1
千焦=239卡。

无论是千焦还是卡路里，都是衡量燃料热能含量的重要计量单位。

在
选购入炉煤时，要注意其热值的标注单位，同时根据实际需要选择热
值适当的燃料种类。

在使用过程中，要根据实际情况和需要，控制燃烧的热值和燃料的用量，以达到更好的效果和节能减排的目的。

锅炉主要热量单位及其换算
1. 主要热量单位及其换算
[定义] 千卡(Kcal)(也称“大卡”)：1千卡相当于将1Kg水温度升高1℃所需要的热量。

瓦(W)：1千瓦相当于机械1秒内所做的功，1瓦=1焦耳（1W=1J/S）
1吨的概念（也称1吨蒸发量）：工程上系指1小时内产生1吨蒸汽所需要的热量
[换算关系] 1万大卡/小时≈11.63千瓦?1千瓦=0.086万大卡/小时
1吨蒸发量≈60万大卡/小时?1万大卡/小时≈0.0166吨蒸发量
1吨蒸发量≈700千瓦?1千瓦≈0.0014吨蒸发量
1吨蒸发量≈0.7MW 1MW≈1000千瓦
2. 取暖热负荷的确定
[公式] Q取暖=q（单位面积热负荷指标）×S供暖面积[注解] 对居民取暖q一般取60大卡/平方?小时，对新建经济房甚至可以取到45大卡/平方?小时；对办公大楼、商场、宾馆等可以取65~70大卡/平方?小时。

•一.加热炉工作原理液体（气体）燃料在加热炉辐射室（炉膛）中燃烧，产生高温烟气并以它作为热载体，流向对流室，从烟囱排出。

待加热的原油首先进入加热炉对流室炉管，原油温度一般为29。

炉管主要以对流方式从流过对流室的烟气（9）中获得热量，这些热量又以传热方式由炉管外表面传导到炉管内表面，同时又以对流方式传递给管内流动的原油。

原油由对流室炉管进入辐射室炉管，在辐射室内，燃烧器喷出的火焰主要以辐射方式将热量的一部分辐射到炉管外表面，另一部分辐射到敷设炉管的炉墙上，炉墙再次以辐射方式将热辐射到背火面一侧的炉管外表面上。

这两部分辐射热共同作用，使炉管外表面升温并与管壁内表面形成了温差，热以传导方式流向管内壁，管内流动的原油又以对流方式不断从管内壁获得热量，实现了加热原油的工艺要求。

加热炉加热能力的大小取决于火焰的强弱程度（炉膛温度）、炉管表面积和总传热系数的大小。

火焰愈强，则炉膛温度愈高，炉膛与油流之间的温差越大，传热量越大；火焰与烟气接触的炉管面积越大，则传热量越多；炉管的导热性能越好，炉膛结构越合理，传热量也愈多。

火焰的强弱可用控制火嘴的方法调节。

但对一定结构的炉子来说，在正常操作条件下炉膛温度达到某一值后就不再上升。

炉管表面的总传热系数对一台炉子来说是一定的，所以每台炉子的加热能力有一定的范围。

在实际使用中，火焰燃烧不好和炉管结焦等都会影响加热炉的加热能力，所以要注意控制燃烧器使之完全燃烧，并要防止局部炉管温度过高而结焦。

二、加热炉的运行参数炉膛温度（挡墙温度）炉膛温度一般指烟气离开辐射室的温度，也就是烟气未进入对流室的温度或辐射室挡火墙前的温度，是加热炉运行的重要参数。

在炉膛内（辐射室）燃料燃烧产生的热量，是通过辐射和对流传给炉管的。

传热量的大小与炉膛温度和管壁温度有关。

原油从加热炉中获得的热量其中有以辐射传热为主。

辐射换热与火焰的绝对温度的四次方成正比，因此，在高温区中，辐射受热面的吸热效果要比对流受热面的效果好，吸收同样数量的热量，辐射换热所需的受热面积即金属消耗量要比对流换热的少。

管式加热炉主要技术指标一、 热负荷每台管式加热炉单位时间内管内介质吸收的热量称为有效热负荷，简称热负荷，单位为KW 。

管内介质所吸收的热量用于升温、汽化或化学反应。

热负荷的理论值，可根据介质在管内的工艺过程（加热、化学反应）进行计算。

加热炉的设计热负荷Q 通常取计算热负荷Q ’的1.15-1.2倍。

其热负荷的大小表示炉子生产能力的大小。

二、 炉膛体积热强度炉膛单位体积在单位时间内燃料燃烧的放热量，称为炉膛体积热强度。

其单位为KW/M 3 ，即：V BQ gv 36001式中gv ——炉膛体积热强度，KW/M 3 ； B ——燃料用量，kg/h ；Q 1——燃料低热值，kj/kg 燃料；错误！未指定书签。

错误！未指定书签。

V ——炉膛（辐射室）体积，M 3gv 值越大炉膛温度越高，不利于长周期安全运行，由此炉膛体积热强度不允许过大，－般控制在1.16*10-2kw/m 3以下。

三、辐射表面热强度辐射炉管单位表面积（一般按炉管外径计算表面积），单位时间内所传递的热量称为炉管的辐射表面热强度g R，亦称为辐射热通量或热流率，其单位为Kw／M2。

g R表示辐射室炉管传热强度的大小。

应注意g R一般指辐射室所有炉管的平均值。

由于辐射室内各部位受热不一致，不同的炉管以及同一根炉管的不同部位，实际局部热强度很不相同。

g R值越大，完成一定加热任务所需的辐射炉管就越少，辐射室体积越紧凑，投资也可降低，所以要尽可能提高炉管表面热强度。

各种炉子辐射管热强度推荐经验值见表1.1.1。

序号加热炉名称辐射管平均表面热强度（kw/m2）圆筒炉或立管立式炉卧管立式炉1 常压蒸馏炉25.582-37.210 37.210-48.8382 减压蒸馏炉23.256-34.884 34.884-44.1863 催化裂化炉26.744-34.884 34.372-46.5124 焦化炉——32.558-38.3725 催化重整炉23.256-32.558 26.744-38.3726 预加氢炉24.419-34.884 ——7 减粘炉23.256-29.070 25.582-37.2108 加氢精制炉23.256-31.396 ——9 脱蜡油炉23.256-31.396 ——10 丙烷脱沥青炉18.605-23.256 ——11 氧化沥青炉16.279-19.768 ——12 酚精制炉17.442-23.256 ——13 糠醛精制炉17.442-23.256 ——四、对流表面热强度对流炉管单位面积在单位时间内所传递的热量称为对流表面热强度，其单位为kw/㎡。
