光电信息技术实验报告(DOCX 42页)华中科技大学实验课程学生实验报告实验课程名称光电信息技术实验专业班级光电1107班学生姓名李悌泽学号 u201115116 课程负责人陈晶田、黄鹰目录实验一阿贝原理实验 (3)实验二激光平面干涉仪实验 (7)实验三用原子力显微镜（AFM）进行纳米表面形貌分析10 实验四光电直读光谱仪实验 (14)实验五光谱法物质成分分析实验 (20)实验六光电透过率实验 (24)实验七摄像机原理与视频图像叠加实验 (29)实验八、光谱透过率实验 (33)实验九红外报警器的设计与调试 (42)实验一阿贝原理实验一、实验目的1.熟悉阿贝原理在光学测长仪器中的应用。

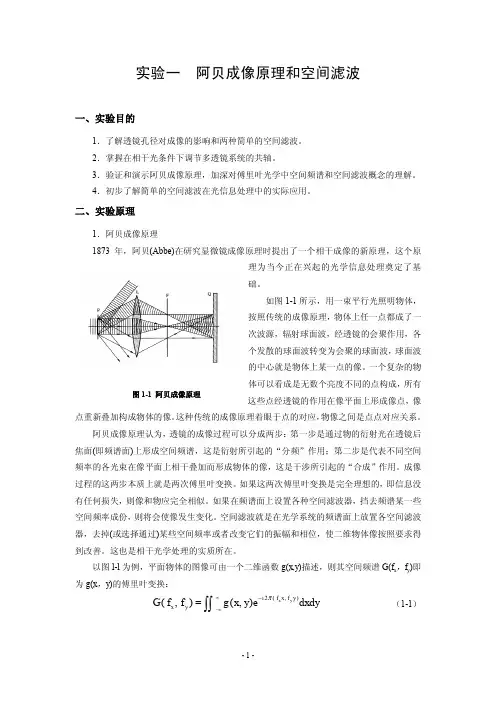

二、实验原理1.阿贝比较原则：此为万能工具显微镜的结构图，其特点是标准件与被测件轴线不在一条线上，而处于平行状况。
产生的阿贝误差如下：只有当导轨存在不直度误差，且标准件与被测件轴线不重合才产生阿贝误差。
阿贝误差按垂直面、水平面分别计算。
在违反阿贝原则时，测量长度为l的工件引起的阿贝误差是总阿贝误差的l/L。
为避免产生阿贝误差，在测量长度时，标准件轴线应安置在被测件轴线的延长线上。
2.阿贝测长仪阿贝测长仪中，标准件轴线与被测件轴线为串联型式，无阿贝误差，为二阶误差。
三、实验内容1.用万能工具显微镜进行测长实验测量1角，5角硬币及圆形薄片的直径，用数字式计量光栅读数，每个对象测量10次，求算术平均值和均方根值。
实验步骤：瞄准被测物体一端，在读数装置上读数，再瞄准物体另一端，在读书装置上再读一个数据，两次读数之差即为物体长度。
2.阿贝测长仪进行长度测量实验采用传统目视法读数，实验步骤同上。
四、实验数据与分析1.万能工具显微镜数据结果2.阿贝测长仪数据结果对比采用两种仪器测定的结果。
得出以下结论：（1）对于同一测量对象，万能工具显微镜和阿贝测长仪对物体尺寸测量的结果较为接近。
因而可以初步判定1角硬币的直径为（18.9500+18.894）/2=18.922mm。
一、实验目的1. 理解光电效应的基本原理，掌握光电效应方程及其应用；2. 研究光电管的伏安特性，分析光电效应与入射光频率、光强度的关系；3. 测定普朗克常数h，验证光量子理论；4. 掌握光电效应实验的基本操作和数据处理方法。
二、实验原理光电效应是指当光照射到金属表面时，金属表面会发射出电子的现象。
爱因斯坦提出了光量子理论，认为光是由一个个光子组成的，每个光子的能量为E = hv，其中h为普朗克常数，v为光子的频率。
当光子的能量大于金属的逸出功时，电子会从金属表面逸出，形成光电子。
光电效应方程为：E_k = hv - W_0，其中E_k为光电子的动能，W_0为金属的逸出功。
实验中，通过改变入射光的频率和强度，观察光电管的伏安特性，研究光电效应与入射光频率、光强度的关系，并测定普朗克常数h。
三、实验仪器与材料1. 光电效应测试仪（含光电管、滤光片、光源、电压表、电流表、滑线变阻器等）2. 汞灯3. 干涉滤光片4. 光电管5. 电压表6. 电流表7. 滑线变阻器8. 记录本9. 铅笔四、实验步骤1. 连接实验仪器，确保电路连接正确；2. 调节滑线变阻器，使光电管工作电压在合适范围内；3. 改变入射光的频率，观察光电管的伏安特性，记录数据；4. 改变入射光强度，观察光电管的伏安特性，记录数据；5. 分析实验数据，计算普朗克常数h。
五、实验结果与分析1. 改变入射光频率时，伏安特性曲线随频率增加而向负方向移动，表明光电子的动能随入射光频率增加而增加。
当入射光频率低于截止频率时，伏安特性曲线基本为零，说明没有光电子发射；2. 改变入射光强度时，伏安特性曲线随光强度的增加而向上平移，表明光电子的发射数量随光强度的增加而增加；3. 根据实验数据，计算普朗克常数h，并与理论值进行比较。
六、实验总结1. 通过本实验，加深了对光电效应原理的理解，验证了光量子理论；2. 掌握了光电效应实验的基本操作和数据处理方法；3. 计算得到的普朗克常数h与理论值相符，说明实验结果准确可靠。
光电综合课程设计报告姓名: 李方圆学号: 1150730006专业: 应用物理学目录1引言 (1)1.1含义 (1)1.2结构 (1)1.3优点 (1)1.4发展趋势 (2)2理论分析 (3)3 MATLAB数值模拟 (3)3.1 程序主要源代码 (3)3.2 数值模拟结果 (5)3.3 结果分析 (5)4心得体会 (6)1引言1.1含义单包层光纤激光器的输出一般只有几十毫瓦的量级, 因此光纤激光器通常被认为是小功率光电子器件。
然而, 对于大多数的激光应用领域, 我们需要更高功率的激光输出。
双包层泵浦技术的出现是光纤领域的一大突破, 它使得光纤激光器和光纤放大器真正成为高功率器件。
双包层光纤激光器是新型光纤激光器发展的代表，它的优点在于不需要将泵浦能量直接藕合到模场直径相对较小的光纤中去，它可以采用低成本的，大模场(多模)高功率的半导体激光器作为泵浦源。
因为这个优势，近几年来，双包层光纤激光器研究受到了极大的关注。
1.2结构图1 是双包层光纤示意图。
光纤由纤芯、内包层、外包层和保护层组成, 折射率从纤心到外包层依次减小。
为保证光纤输出单模激光, 纤芯直径为一般为几个微米, 内包层起着使激光约束在单模纤芯内和成为泵浦光的多模导管作用, 外包层起将泵浦光限制在内包层中的作用。
内包层的直径一般为几百微米, 这种设计大大减小了对泵浦源模式的质量要求, 可用价格相对便宜的高功率多模二极管阵列做泵浦源, 通过特定的光学装置或直接人射到光纤,一部分泵浦光藕合到纤芯中, 而大部分泵浦光祸合到内包层中, 内包层中的光受外包层限制, 在内包层之间来回反射, 而不被吸收, 在不断的穿过纤芯的过程中, 被其中的激光介质一稀土元素离子吸收, 所以泵浦光在光纤的一端藕合进人光纤, 在光纤的整个长度上都发生激光泵浦过程, 几乎所有的泵浦光都能被激光介质吸收, 因而大大提高了泵浦功率1.3优点作为新型的光纤激光器, 双包层光纤激光器有许多的优点。
光电综合实验报告
实验目的：通过光电综合实验，了解光电效应在光电器件中的应用，掌握光电检测技术和光电器件的使用方法。
实验仪器：光电综合实验箱、光电二极管、光电三极管、光电开关等光电器件。
实验原理：光电效应是指当光照射在半导体材料上时，电子受到能量激发而跃迁至导带，从而产生电流或电压的现象。
光电器件是利用光电效应制成的电子器件，如光电二极管、光电三极管和光电开关等。
实验步骤：
1.将光电二极管插入实验箱中，并连接好电路。
2.调节实验箱上的光强度调节钮，观察光电二极管的输出信号。
3.更换光电三极管，并重复步骤2。
4.使用光电开关进行实验，观察其在光照和无光照状态下的输出信号变化。
实验结果：
通过实验，我们观察到光电二极管在光照射下产生了电流信号，光照强度越大，输出信号越强。
光电三极管的输出信号也随着光照强度的变化而变化，但其灵敏度比光电二极管更高。
而光电开关在有光照时输出高电平，在无光照时输出低电平，可以用于光控开关等应用。
实验结论：
光电器件是利用光电效应制成的电子器件，能够将光信号转换为电信号，具有灵敏度高、响应速度快等优点，并且在光控开关、光电传感器等领域有着广泛的应用。
通过本次实验，我们成功掌握了光电器件的使用方法及其在光电检测技术中的应用。
总结：
光电综合实验让我们更加深入地了解了光电效应在光电器件中的应用，通过实验操作，我们掌握了光电器件的使用方法，为今后在光电检测技术领域的应用奠定了基础。
希望能够通过不断地实践和学习，进一步提高自己的实验技能和理论水平。
光电信息综合实验（三）教学大纲一、实验基本信息课程编号：201411114中文名称：光电信息综合实验（三）英文名称：Comprehensive Optical Experiment（三）课程性质：专业实践环节面向专业：光电信息科学与工程开设学期：6课程总学时：16学时实验学时： 16学时是否独立设课：是二、实验目的和任务本课程是在光电信息综合实验（一）和（二）的基础上，按照专业教学计划安排，循序渐近的原则, 通过实验对基本的常用光电器件（包括各种常用的LD激光管、LED发光二极管等光源；光电探测器件光电二极管、光电三极管、光敏电阻、太阳能电池等光电器件；红外光电器件等）的特性及初步的了解。
重点掌握常见的光电器件的应用电路。
选择一些设计性和工程应用性较强的（电路设计、光电转换、纤维光学）实验，培养学生在光电技术方面的科学实验能力，提高学生的动手能力和科学研究能力。
三、实验教学基本要求实验重点在光电器件在工程应用性较强实验电路方面，选择一些有一定应用背景的光电类设计性实验。
为提高学生的独立实验技能和解决实际问题的能力。
实验内容选做和必做共16学时。
培养学生如下能力与素养：1、能够在社会、安全、环境等现实因素的约束下对研究方案的可行性进行评价，并提出优化改进方案，能够对设计的方案进行优化和改进；2、能够分析与解释实验结果，根据结果进行综合分析和解释，获得合理有效结论的能力；3、能够通过光电信息系统相关原理，对复杂光电工程问题，选取正确的技术路线，设计切实可行的仿真和实验研究方案。
四、实验项目基本情况五、实验教材（指导书）或网络资源光电信息综合实验（三）六、考核方式检查含光电转换电路设计、调试等过程，撰写实验报告备注：考核内容：考核学生光电信息综合实验技能，能够通过光电信息系统相关原理，对复杂光电工程问题，选取正确的技术路线，设计切实可行的仿真和实验研究方案。
具体能够设计、焊接、调试光电转换电路，撰写实验报告，同时能够在社会、安全、环境等现实因素的约束下对研究方案的可行性进行评价，并提出优化改进方案，能够分析与解释实验结果，获得正确结论。
光电信息课程设计一、教学目标本章节的教学目标分为三个维度：知识目标、技能目标和情感态度价值观目标。
1.知识目标：学生需要掌握光电信息的基本概念、原理和应用，了解光电技术的发展趋势。
2.技能目标：学生能够运用光电信息知识解决实际问题，提高动手能力和创新能力。
3.情感态度价值观目标：培养学生对光电技术的兴趣和热情，增强民族自豪感，树立正确的科学观。
二、教学内容本章节的教学内容分为五个部分：光电信息的基本概念、光电元件、光电检测技术、光电信息技术应用、光电技术的发展趋势。
1.光电信息的基本概念：光的传播、光电效应、光的波动性等。
2.光电元件：光电探测器、光电开关、光电二极管等。
3.光电检测技术：光电信号的放大、滤波、线性拟合等。
4.光电信息技术应用：光纤通信、光电显示、光电存储等。
5.光电技术的发展趋势：集成光学、量子光学、生物光学等。
三、教学方法本章节的教学方法采用多种手段，以激发学生的学习兴趣和主动性。
1.讲授法：教师讲解光电信息的基本概念、原理和应用。
2.讨论法：学生分组讨论光电技术在生活中的应用，分享心得体会。
3.案例分析法：分析具体的光电项目，让学生了解光电技术在实际中的应用。
4.实验法：学生动手进行光电实验，巩固理论知识。
四、教学资源本章节的教学资源包括教材、参考书、多媒体资料、实验设备等。
1.教材：选用权威、实用的教材，为学生提供系统的光电信息知识。
2.参考书：提供丰富的参考资料，帮助学生拓展知识面。
3.多媒体资料：制作精美的PPT、视频等，增强课堂教学的趣味性。
4.实验设备：购置先进的实验设备，为学生提供实践操作的机会。
五、教学评估本章节的教学评估主要包括平时表现、作业、考试等评估方式，以全面、客观、公正地反映学生的学习成果。
1.平时表现：评估学生在课堂上的参与度、提问回答等情况，鼓励学生积极发言。
2.作业：布置适量的作业，检查学生对知识的掌握程度，提高学生的动手能力。
3.考试：定期进行光电信息课程考试，检验学生对知识的系统掌握。

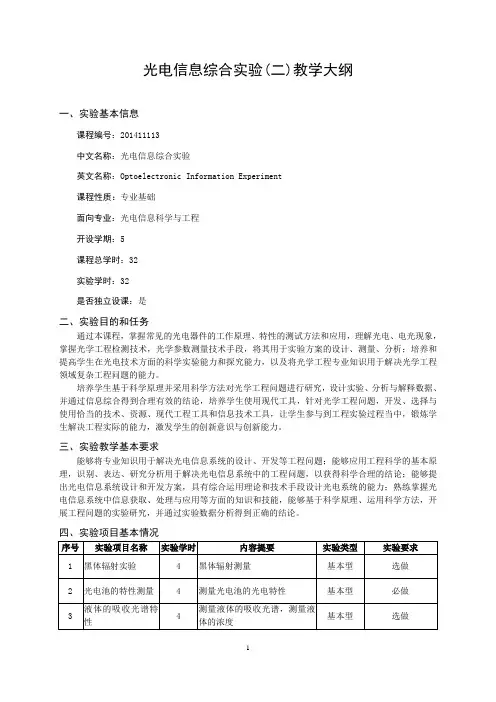

光电信息综合实验(二)教学大纲一、实验基本信息课程编号：201411113中文名称：光电信息综合实验英文名称：Optoelectronic Information Experiment课程性质：专业基础面向专业：光电信息科学与工程开设学期：5课程总学时：32实验学时：32是否独立设课：是二、实验目的和任务通过本课程，掌握常见的光电器件的工作原理、特性的测试方法和应用，理解光电、电光现象，掌握光学工程检测技术，光学参数测量技术手段，将其用于实验方案的设计、测量、分析；培养和提高学生在光电技术方面的科学实验能力和探究能力，以及将光学工程专业知识用于解决光学工程领域复杂工程问题的能力。
培养学生基于科学原理并采用科学方法对光学工程问题进行研究，设计实验、分析与解释数据、并通过信息综合得到合理有效的结论，培养学生使用现代工具，针对光学工程问题，开发、选择与使用恰当的技术、资源、现代工程工具和信息技术工具，让学生参与到工程实验过程当中，锻炼学生解决工程实际的能力，激发学生的创新意识与创新能力。
三、实验教学基本要求能够将专业知识用于解决光电信息系统的设计、开发等工程问题；能够应用工程科学的基本原理，识别、表达、研究分析用于解决光电信息系统中的工程问题，以获得科学合理的结论；能够提出光电信息系统设计和开发方案，具有综合运用理论和技术手段设计光电系统的能力；熟练掌握光电信息系统中信息获取、处理与应用等方面的知识和技能，能够基于科学原理、运用科学方法，开展工程问题的实验研究，并通过实验数据分析得到正确的结论。
四、实验项目基本情况五、实验教材（指导书）或网络资源[1]实验指导书：《光电综合实验》六、考核方式撰写人签字：孙晶华院（系）教学院长（主任）。

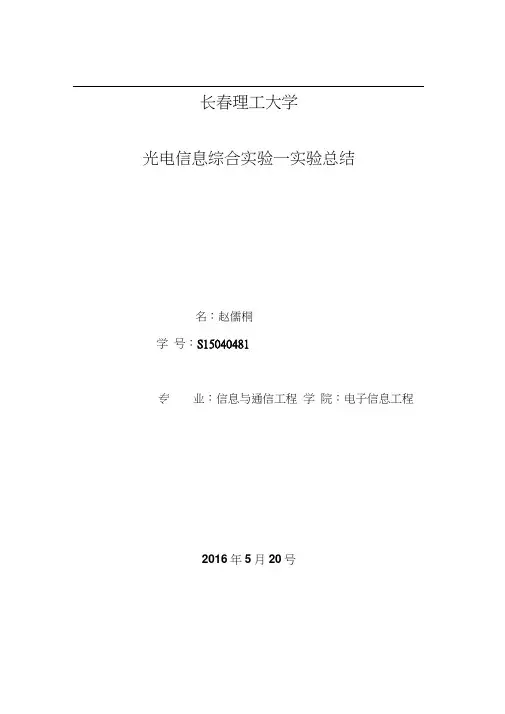

长春理工大学光电信息综合实验一实验总结名：赵儒桐学号：S1*******专业：信息与通信工程学院：电子信息工程2016年5月20号实验一：光电基础知识实验1、实验目的通过实验使学生对光源，光源分光原理，光的不同波长等基本概念有具体认识。
2、实验原理本实验我们分别用了普通光源和激光光源两种。
普通光源光谱为连续光谱，激光光源是半导体激光器。
在实验中我们利用分光三棱镜可以得到红橙黄绿青蓝紫等多种波长的光辐射。
激光光源发射出来的是波长为630 纳米的红色光。
3、实验分析为了找到光谱需要调节棱镜，不同的面对准光源找出光谱，棱镜的不同面对准光源产生的光谱清晰度不同，想要清晰的光谱就需要通过调节棱镜获得。
实验二：光敏电阻实验1、实验目的了解光敏电阻的光照特性，光谱特性和伏安特性等基本特性。
2、实验原理在光线的作用下，电子吸收光子的能量从键和状态过渡到自由状态，引起电导率的变化，这种现象称为光电导效应。
光电导效应是半导体材料的一种体效应。
光照越强，器件自身的电阻越小。
光敏电阻无极性，其工作特性与入射光光强，波长和外加电压有关。
3、实验结果当光敏电阻的工作电压（Vcc ）为+5V 时，通过实验我们看出来改变光照度的值，光源的电流值是发生变化的。
光照度增加电流值也 是增加的。
测得实验数据如表2-1 :光敏电阻光照特性实验数据光照度 （Lx ） 20 40 60 80 100 120 140 160 180 电流mA0.370.520.680.780.881.001.071.181.24表2-1光敏电阻光照特性实验数据得到的光敏电阻光照特性实验曲线:光敏电阻伏安特性实验数据型号：G5528电压 （U ）0 0.5 1 1.5 2 2.5 3 3.5 4 4.5 5照度（Lx ）50电流 （mA 0 0.05 0 .11 0. 17 0.2 4 0.29 0.35 0 1.42 0. 480.54 0.6100 电流 （mA 0 0.09 0 .19 0. 28 0.3 3 0.48 0.58 0 .67 0. 77 0.8 70.95150电流 （mA0.12 0 .24 0. 37 0.4 90.620.74 0.87 0.98 1.1 2 1.19通过实验我们看出光敏电阻的光电流值随外加电压的增大而增大，在光照强度增大的情况下流过光敏电阻的电流值也是增大的， 得 到数据如表2-2。
光电信息综合实验复习范围一、试卷题型：①判断题（共10题，20分）②填空题（共10格，30分）③名词解释（共3题，24分）④简答计算题（共2题，26分）二、考试时间：（60分钟）2018年06月20日(第17周,星期三) 下午14:00-15:00 共计60分钟。
三、复习范围：光电信息综合实验（一）复习范围：实验1 （包括引言）①激光器的构成；激光实验的观测方法；本课程所用激光器的特性。
光学谐振腔、工作物质、激励系统；用眼睛直接观察（主观观察）、用光电探测器进行客观测量；氦氖激光器：功率一般约数毫瓦，连续发光。
因为制造方便、较便宜、可靠，所以使用较多。
由于单色性好，相干长度可达数十米以致数百米。
半导体泵浦固体激光器：它具有效率高、体积小、寿命长等一系列优点。
补：常用的光电探测器有光电管、光敏电阻、光电池和CCD探测器等②泵浦耦合方式；端面泵浦耦合的方式；半导体泵浦固体激光器采用的泵浦方式。
主要有端面泵浦和侧面泵浦；直接耦合和间接耦合（组合透镜系统耦合、自聚焦透镜耦合、光纤耦合）；间接耦合（组合透镜系统耦合）③课前预习题①半导体固体激光器的特点；②泵浦耦合方式有哪两种？③直接耦合和间接耦合方式的区别；④间接耦合常见的方式有哪几种？⑤本实验如何进行压缩和耦合的？效率高、体积小、寿命长；端面泵浦和侧面泵浦；直接耦合：将半导体激光器的发光面紧贴增益介质，使泵浦光束在尚未发散开之前便被增益介质吸收，泵浦源和增益介质之间无光学系统，这种耦合方式称为直接耦合方式。
直接耦合方式结构紧凑，但是在实际应用中较难实现，并且容易对LD造成损伤。
间接耦合：指先将半导体激光器输出的光束进行准直、整形，再进行端面泵浦。
；组合透镜系统耦合、自聚焦透镜耦合、光纤耦合；本实验先用光纤柱透镜对半导体激光器进行快轴准直，压缩发散角，然后采用组合透镜对泵浦光束进行整形变换，各透镜表面均镀有泵浦光的增透膜，耦合效率高。
本实验的压缩和耦合如图1.1所示。
实验一光敏电阻特性实验实验原理:光敏电阻又称为光导管,是一种均质的半导体光电器件,其结构如图(1)所示。
由于半导体在光照的作用下,电导率的变化只限于表面薄层,因此将掺杂的半导体薄膜沉积在绝缘体表面就制成了光敏电阻, 不同材料制成的光敏电阻具有不同的光谱特性。
光敏电阻采用梳状结构是由于在间距很近的电阻之间有可能采用大的灵敏面积,提高灵敏度。
实验所需部件:稳压电源、光敏电阻、负载电阻（选配单元）、电压表、各种光源、遮光罩、激光器、光照度计（由用户选配）实验步骤:1、测试光敏电阻的暗电阻、亮电阻、光电阻观察光敏电阻的结构,用遮光罩将光敏电阻完全掩盖,用万用表测得的电阻值为暗电阻2、R暗,移开遮光罩, 在环境光照下测得的光敏电阻的阻值为亮电阻, 暗电阻与亮电阻之差为光电阻, 光电阻越大, 则灵敏度越高。
3、在光电器件模板的试件插座上接入另一光敏电阻,试作性能比较分析。
4、光敏电阻的暗电流、亮电流、光电流按照图(3)接线, 电源可从+2~+8V间选用, 分别在暗光和正常环境光照下测出输出电压V暗和V亮则暗电流L暗=V暗/RL,亮电流L亮=V亮/RL, 亮电流与暗电流之差称为光电流, 光电流越大则灵敏度越高。
分别测出两种光敏电阻的亮电流, 并做性能比较。
3.光敏电阻的光谱特性: 图（2）几种光敏电阻的光谱特性用不同的材料制成的光敏电阻有着不同的光谱特性, 见图（2）光敏电阻的光谱特性曲线。
当不同波长的入射光照到光敏电阻的光敏面上, 光敏电阻就有不同的灵敏度。
按照图(3)接线,电源电压可采用直流稳激光红黄绿蓝白压电源的负电源。
用高亮度LED（红、黄、绿、蓝、4.伏安特性:5.温度特性:6.光敏电阻与其他半导体器件一样,性能受温度影响较大.随着温度的升高电阻值增大,灵敏度下降。
请按图(3)测试电路, 分别测出常温下和加温(可用电烙铁靠近加温或用电吹风加温, 电烙铁切不可直接接触器件)后的伏安特性曲线。
光敏电阻的光电特性:在一定的电压作用下, 光敏电阻的光电流与照射光通量的关系为光电特性见图（4）所示。
一、实习目的随着科技的飞速发展，光电信息领域在各个行业中的应用越来越广泛。
