TS16949五大工具讲解APQPFMEAPPAPSPCMSA

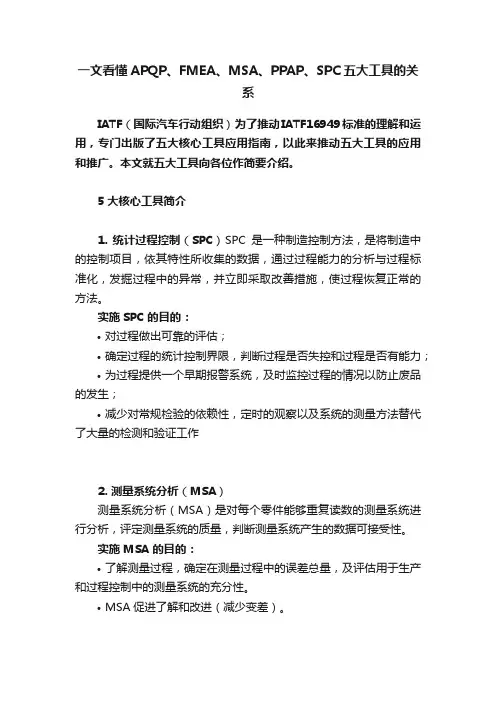

一文看懂APQP、FMEA、MSA、PPAP、SPC五大工具的关系IATF（国际汽车行动组织）为了推动IATF16949标准的理解和运用，专门出版了五大核心工具应用指南，以此来推动五大工具的应用和推广。

本文就五大工具向各位作简要介绍。

5大核心工具简介1. 统计过程控制（SPC）SPC是一种制造控制方法，是将制造中的控制项目，依其特性所收集的数据，通过过程能力的分析与过程标准化，发掘过程中的异常，并立即采取改善措施，使过程恢复正常的方法。

实施SPC的目的：•对过程做出可靠的评估；•确定过程的统计控制界限，判断过程是否失控和过程是否有能力；•为过程提供一个早期报警系统，及时监控过程的情况以防止废品的发生；•减少对常规检验的依赖性，定时的观察以及系统的测量方法替代了大量的检测和验证工作2. 测量系统分析（MSA）测量系统分析（MSA）是对每个零件能够重复读数的测量系统进行分析，评定测量系统的质量，判断测量系统产生的数据可接受性。

实施MSA的目的：•了解测量过程，确定在测量过程中的误差总量，及评估用于生产和过程控制中的测量系统的充分性。

•MSA促进了解和改进（减少变差）。

在日常生产中，我们经常根据获得的过程加工部件的测量数据去分析过程的状态、过程的能力和监控过程的变化；那么，怎么确保分析的结果是正确的呢？我们必须从两方面来保证：（1）是确保测量数据的准确性/质量，使用测量系统分析（MSA）方法对获得测量数据的测量系统进行评估；（2）是确保使用了合适的数据分析方法，如使用SPC工具、试验设计、方差分析、回归分析等。

MSA使用数理统计和图表的方法对测量系统的分辨率和误差进行分析，以评估测量系统的分辨率和误差对于被测量的参数来说是否合适，并确定测量系统误差的主要成分。

3. 失效模式和效果分析（FMEA）潜在的失效模式和后果分析（FMEA）作为一种策划用作预防措施工具，其目的是发现、评价产品/过程中潜在的失效及其后果；找到能够避免或减少潜在失效发生的措施并不断地完善。

TS16949五大工具分别是什么？ts16949分别是：产品质量先期策划（APQP）、测量系统分析（MSA）、统计过程控制（SPC）、生产件批准（PPAP）和潜在失效模式与后果分析（FME A）第一：APQP 产品质量先期策划一、QFD 简介-简单介绍APQP的背景和基本原则二、APQP详解（五个阶段）1）项目的确定阶段●立项的准备资料和要求●立项输出的结果和记录2）产品研发阶段●产品研发需要事先考虑和参考的要求和信息，以确保尽可能预防产品设计问题的产生●产品研发阶段输出的结果和记录3）过程研发阶段●过程研发需要事先考虑和参考的要求和信息，以确保尽可能预防生产中问题的产生●过程研发阶段输出的结果和记录4）设计方案的确认●进行试生产的要求和必须的输出结果5）大规模量产阶段●持续改进三、控制计划●控制计划在质量体系中的重要地位●控制计划的要求第二：MSA 测量系统分析测量系统必须处于统计控制中，这意味着测量系统中的变差只能是由于普通原因而不是由于特殊原因造成的。

这可称为统计稳定性；测量系统的变差必须比制造过程的变差小；变差应小于公差带；测量精度应高于过程变差和公差带两者中精度较高者，一般来说，测量精度是过程变差和公差带两者中精度较高者的十分之一；测量系统统计特性可能随被测项目的改变而变化。

若真的如此，则测量系统的最大的变差应小于过程变差和公差带两者中的较小者。

一、MSA的目的、适用范围和术语二、测量系统的统计特性三、测量系统变差的分类四、测量系统变差（偏倚、重复性、再现性、稳定性、线性）的定义、图示表达方式五、测量系统研究的准备六、偏倚的分析方法、判定准则七、重复性、再现性的分析方法、判定准则八、稳定性的分析方法、判定准则九、线性的分析方法、判定准则十、量型测量系统研究指南十一、量具特性曲线十二、计数型量具小样法研究指南十三、计数型量具大样法研究指南十四、案例研究第三：PPAP 生产件批准程序PPAP的目的是用来确定供方是否已经正确理解了顾客工程设计记录和规范的所有要求，并且在执行所要求的生产节拍条件下的实际生产过程中，具有持续满足这些要求的潜能，是目前最完善的供应商选择与控制系统。

TS16949的五大工具TS16949的五大工具：APQP、PPAP、FMEA、MSA、SPC一、APQP=Advanced Product Quality Planning 产品质量先期策划是生产件批准程序的参考指南，讲解了从产品设计开发到样件生产、试生产、生产控制计划的全过程。

二、PPAP=Production Part Approval Process 生产件批准程序即生产件认可过程,要求按照节拍生产,制造出的样件用于验证生产能力.PPAP生产件提交保证书:主要有生产件尺寸检验报告（FAI）,外观检验报告(AAR),功能检验报告（这部分如是给客户提供原料，则多数由客户自行进行组装后的功能测试）, 材料检验报告(SGS);外加一些零件控制方法和供应商控制方法，包括：失效模式与效应分析（FMEA）、制造工程品质控制计划（PMP 即QC工程图）、量测系统分析（MSA含GR&R）、作业标准（SOP）、检验标准（SIP）、初期制程能力分析（CPK）等;主要是制造型企业要求供应商在提交产品时做PPAP文件及首件(样品)，只有当ppap 文件全部合格后才能提交，即正常交貨（除非客戶特許）；当工程变更后还须提交报告。

PPAP是对生产件的控制程序，也是对质量的一种管理方法。

這里品保QA或QE參與的部分有：PMP、CPK、SIP、MSA和PSA(產品承認書的確認)、產品的檢驗與測試等。

TS/ISO規定應提交的文件和報告有：1. Design Records（设计记录/图纸）2. Any authorized Engineering Change Documents（工程更改文件）3. Engineering Approval, when required （客户工程批准）4. Design FMEA [Separate #]（设计FMEA）5. Process Flow Diagram（过程流程图）6. Process FMEA [Separate #]（过程FMEA）7. Dimensional Results（尺寸量测结果）8. Material & Performance Test Results（材料/性能测试结果）9. Initial Process Study [New Title]（初始过程能力研究）10. Measurement System Analysis Stud ies（测量系统分析研究）11. Qualified Laboratory （合格的实验室文件）Documentation12. Control Plan（控制计划）13. Part Submission Warrant（零件提交保证书）14. Appearance Approval Report（外观核准报告，如需要）15. Bulk MaterialsReq.Checklist16. Sample Product [Separate #]（送样零组件/确定的送样数量）17. Master Sample [Separate #]（标准样件/封样用）18. Checking Aids（检查辅具）19. Records of Compliance with Customer-Specific Requirements（顾客特定要求的承诺记录/有毒物质依规范执行W SS-M99P9999-A1）/《OTS报告）/（D/CC核准书面记录）（遵照规范执行的声明）? 质量指数（Quality Indices）– Cpk- 稳定过程的能力指数，s的估计基于子组内变差–Ppk- 性能指数，s的估计基于总体变差? 初始过程研究的接受准则? Index Value > 1.67 ：过程满足顾客的要求，批准后可以按照控制计划开始生产。

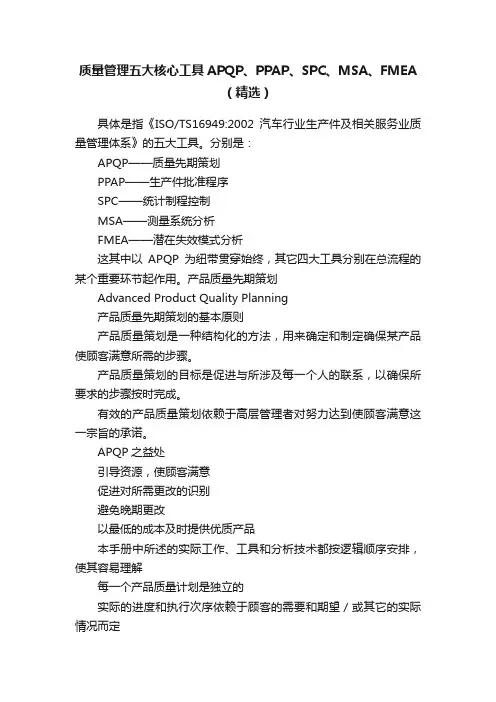

质量管理五大核心工具APQP、PPAP、SPC、MSA、FMEA（精选）具体是指《ISO/TS16949:2002汽车行业生产件及相关服务业质量管理体系》的五大工具。

分别是：APQP——质量先期策划PPAP——生产件批准程序SPC——统计制程控制MSA——测量系统分析FMEA——潜在失效模式分析这其中以APQP为纽带贯穿始终，其它四大工具分别在总流程的某个重要环节起作用。

产品质量先期策划Advanced Product Quality Planning产品质量先期策划的基本原则产品质量策划是一种结构化的方法，用来确定和制定确保某产品使顾客满意所需的步骤。

产品质量策划的目标是促进与所涉及每一个人的联系，以确保所要求的步骤按时完成。

有效的产品质量策划依赖于高层管理者对努力达到使顾客满意这一宗旨的承诺。

APQP之益处引导资源，使顾客满意促进对所需更改的识别避免晚期更改以最低的成本及时提供优质产品本手册中所述的实际工作、工具和分析技术都按逻辑顺序安排，使其容易理解每一个产品质量计划是独立的实际的进度和执行次序依赖于顾客的需要和期望／或其它的实际情况而定定义范围组织小组产品质量策划中供方的第一步是确定横向职能小组职责，有效的产品质量策划不仅仅需要质量部门的参与。

适当时，初始小组可包括技术、制造、材料控制、采购、质量、销售、现场服务、分承包方和顾客方面的代表。

确定范围在产品项目的最早阶段，对产品质量策划小组而言，重要的是识别顾客需求、期望和要求，小组必须召开会议，至少：选出项目小组负责人监督策划过程有时，在策划循环中小组负责人轮流担任可能更为有利确定每一代表方的角色和职责确定顾客─内部和外部确定顾客的要求可利用附录B中所述的QFD确定小组职能及小组成员，哪些个人或分包方应被列入到小组，哪些可以不需要。

理解顾客的期望、如设计、试验次数等对所提出来的设计、性能要求和制造过程评定其可行性确定成本、进度和应考虑的限制条件确定所需来自于顾客的帮助确定文件化过程或方法小组间的联系产品质量策划小组应建立和其它顾客与供方小组联系渠道，这可以包括与其它小组举定期会议，小组与小组的联系程度取决于需要解决的问题的数量。

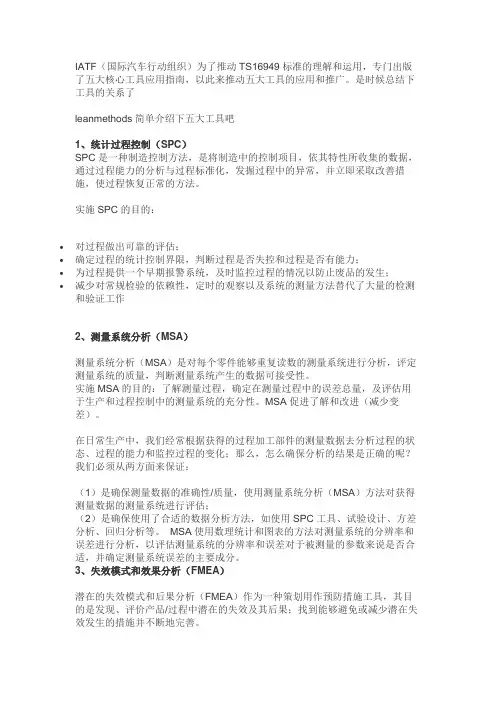

IATF（国际汽车行动组织）为了推动TS16949标准的理解和运用，专门出版了五大核心工具应用指南，以此来推动五大工具的应用和推广。

是时候总结下工具的关系了leanmethods简单介绍下五大工具吧1、统计过程控制（SPC）SPC是一种制造控制方法，是将制造中的控制项目，依其特性所收集的数据，通过过程能力的分析与过程标准化，发掘过程中的异常，并立即采取改善措施，使过程恢复正常的方法。

实施SPC的目的：∙对过程做出可靠的评估；∙确定过程的统计控制界限，判断过程是否失控和过程是否有能力；∙为过程提供一个早期报警系统，及时监控过程的情况以防止废品的发生；∙减少对常规检验的依赖性，定时的观察以及系统的测量方法替代了大量的检测和验证工作2、测量系统分析（MSA）测量系统分析（MSA）是对每个零件能够重复读数的测量系统进行分析，评定测量系统的质量，判断测量系统产生的数据可接受性。

实施MSA的目的：了解测量过程，确定在测量过程中的误差总量，及评估用于生产和过程控制中的测量系统的充分性。

MSA促进了解和改进（减少变差）。

在日常生产中，我们经常根据获得的过程加工部件的测量数据去分析过程的状态、过程的能力和监控过程的变化；那么，怎么确保分析的结果是正确的呢？我们必须从两方面来保证：（1）是确保测量数据的准确性/质量，使用测量系统分析（MSA）方法对获得测量数据的测量系统进行评估；（2）是确保使用了合适的数据分析方法，如使用SPC工具、试验设计、方差分析、回归分析等。

MSA使用数理统计和图表的方法对测量系统的分辨率和误差进行分析，以评估测量系统的分辨率和误差对于被测量的参数来说是否合适，并确定测量系统误差的主要成分。

3、失效模式和效果分析（FMEA）潜在的失效模式和后果分析（FMEA）作为一种策划用作预防措施工具，其目的是发现、评价产品/过程中潜在的失效及其后果；找到能够避免或减少潜在失效发生的措施并不断地完善。

实施FMEA的目的：∙能够容易、低成本地对产品或过程进行修改，从而减轻事后修改的危机。

TS16949五大工具分别是：产品质量先期策划（APQP）、测量系统分析（MSA）、统计过程控制（SPC）、生产件批准（PPAP）和潜在失效模式与后果分析（FMEA）第一：APQP 产品质量先期策划一、QFD 简介-简单介绍APQP的背景和基本原则二、APQP详解（五个阶段）1）项目的确定阶段●立项的准备资料和要求●立项输出的结果和记录2）产品研发阶段●产品研发需要事先考虑和参考的要求和信息，以确保尽可能预防产品设计问题的产生●产品研发阶段输出的结果和记录3）过程研发阶段●过程研发需要事先考虑和参考的要求和信息，以确保尽可能预防生产中问题的产生●过程研发阶段输出的结果和记录4）设计方案的确认●进行试生产的要求和必须的输出结果5）大规模量产阶段●持续改进三、控制计划●控制计划在质量体系中的重要地位●控制计划的要求第二：MSA 测量系统分析测量系统必须处于统计控制中，这意味着测量系统中的变差只能是由于普通原因而不是由于特殊原因造成的。

这可称为统计稳定性；测量系统的变差必须比制造过程的变差小；变差应小于公差带；测量精度应高于过程变差和公差带两者中精度较高者，一般来说，测量精度是过程变差和公差带两者中精度较高者的十分之一；测量系统统计特性可能随被测项目的改变而变化。

若真的如此，则测量系统的最大的变差应小于过程变差和公差带两者中的较小者。

一、MSA的目的、适用范围和术语二、测量系统的统计特性三、测量系统变差的分类四、测量系统变差（偏倚、重复性、再现性、稳定性、线性）的定义、图示表达方式五、测量系统研究的准备六、偏倚的分析方法、判定准则七、重复性、再现性的分析方法、判定准则八、稳定性的分析方法、判定准则九、线性的分析方法、判定准则十、量型测量系统研究指南十一、量具特性曲线十二、计数型量具小样法研究指南十三、计数型量具大样法研究指南十四、案例研究第三：PPAP 生产件批准程序PPAP的目的是用来确定供方是否已经正确理解了顾客工程设计记录和规范的所有要求，并且在执行所要求的生产节拍条件下的实际生产过程中，具有持续满足这些要求的潜能，是目前最完善的供应商选择与控制系统。

五大工具手册APQP、PPAP、SPC、MSA、FMEA 一、APQP（Advanced Product Quality Plannig）即产品质量先期策划,是一种结构化的方法，用来确定和制定确保某产品使顾客满意所需的步骤。

产品质量策划的目标是促进与所涉及的每一个人的联系，以确保所要求的步骤按时完成。

有效的产品质量策划依赖于公司高层管理者对努力达到使顾客满意这一宗旨的承诺。

产品质量策划有如下的益处：◆引导资源，使顾客满意；◆促进对所需更改的早期识别；◆避免晚期更改；◆以最低的成本及时提供优质产品二、PPAP(Production part approval process)ppap生产件提交保证书：主要有生产件尺寸检验报告,外观检验报告,功能检验报告,材料检验报告;外加一些零件控制方法和供应商控制方法；主要是制造形企业要求供应商在提交产品时做ppap文件及首件，只有当ppap文件全部合格后才能提交；当工程变更后还须提交报告。

ppap是对生产件的控制程序，也是对质量的一种管理方法。

三、SPC（Statistical Process Control）即统计过程控制，主要是指应用统计分析技术对生产过程进行适时监控，科学区分出生产过程中产品质量的随机波动与异常波动，从而对生产过程的异常趋势提出预警，以便生产管理人员及时采取措施，消除异常，恢复过程的稳定从而达到提高和控制质量的目的。

1.SPC非常适用于重复性的生产过程，它能够帮助组织对过程作出可靠的评估，确定过程的统计控制界限判断过程是否失控和过程是否有能力；为过程提供一个早期报警系统，及时监控过程的情况，以防止废品的产生，减少对常规检验的依赖性，定时以观察以及系统的测量方法替代大量检测和验证工作。

2．SPC实施意义可以使企业：◆降低成本◆降低不良率，减少返工和浪费◆提高劳动生产率◆提供核心竞争力◆赢得广泛客户3．实施SPC两个阶段分析阶段：运用控制图、直方图、过程能力分析等使过程处于统计稳态,使过程能力足够。

质量管理五⼤⼯具介绍五⼤⼯具(SPC,MSA,FMEA,APQP,PPAP)名词解释：SPC:Statistical Process Control，统计过程控制MSA:Measure System Analyse，测量系统分析FMEA:Failure Mode & Effct Analyse, 失效模式和效果分析APQP:Advanced Product Quality Planning, 产品质量先期策划PPAP:Production Part Approval Process, ⽣产件批准程序APQP=Advanced Product Quality Planning中⽂意思是:产品质量先期策划（或者产品质量先期策划和控制计划）是QS9000/TS16949质量管理体系的⼀部分。

定义及其他知识点：产品质量策划是⼀种结构化的⽅法，⽤来确定和制定确保某产品使顾客满意所需的步骤。

产品质量策划的⽬标是促进与所涉及每⼀个⼈的联系，以确保所要求的步骤按时完成。

有效的产品质量策划依赖于⾼层管理者对努⼒达到使顾客满意这⼀宗旨的承诺。

ppap⽣产件批准程序(Production part approval process)ppap⽣产件提交保证书：主要有⽣产件尺⼨检验报告,外观检验报告,功能检验报告,材料检验报告;外加⼀些零件控制⽅法和供应商控制⽅法；主要是制造形企业要求供应商在提交产品时做ppap⽂件及⾸件，只有当ppap⽂件全部合格后才能提交；当⼯程变更后还须提交报告。

ppap是对⽣产件的控制程序，也是对质量的⼀种管理⽅法。

SPC开放分类：质量、管理、质量管理、质量控制SPC是Statistical Process Control的简称统计过程控制利⽤统计的⽅法来监控制程的状态，确定⽣产过程在管制的状态下，以降低产品品质的变异SPC能解决之问题1.经济性：有效的抽样管制，不⽤全数检验，不良率，得以控制成本。

TS16949的五大工具工作學習日記 2009-05-16 11:02 阅读53 评论0 字号：大大中中小小TS16949的五大工具：APQP、PPAP、FMEA、MSA、SPC一、APQP=Advanced Product Quality Planning 产品质量先期策划是生产件批准程序的参考指南，讲解了从产品设计开发到样件生产、试生产、生产控制计划的全过程。

二、PPAP=Production Part Approval Process 生产件批准程序即生产件认可过程,要求按照节拍生产,制造出的样件用于验证生产能力.PPAP生产件提交保证书:主要有生产件尺寸检验报告（FAI）,外观检验报告(AAR),功能检验报告（这部分如是给客户提供原料，则多数由客户自行进行组装后的功能测试）, 材料检验报告(SGS);外加一些零件控制方法和供应商控制方法，包括：失效模式与效应分析（FMEA）、制造工程品质控制计划（PMP即QC 工程图）、量测系统分析（MSA含GR&R）、作业标准（SOP）、检验标准（SIP）、初期制程能力分析（CPK）等;主要是制造型企业要求供应商在提交产品时做PPAP 文件及首件(样品)，只有当ppap文件全部合格后才能提交，即正常交貨（除非客戶特許）；当工程变更后还须提交报告。

PPAP是对生产件的控制程序，也是对质量的一种管理方法。

這里品保QA或QE參與的部分有：PMP、CPK、SIP、MSA和PSA(產品承認書的確認)、產品的檢驗與測試等。

TS/ISO規定應提交的文件和報告有：1. Design Records（设计记录/图纸）2. Any authorized Engineering Change Documents（工程更改文件）3. Engineering Approval, when required （客户工程批准）4. Design FMEA [Separate #]（设计FMEA）5. Process Flow Diagram（过程流程图）6. Process FMEA [Separate #]（过程FMEA）7. Dimensional Results（尺寸量测结果）8. Material & Performance Test Results（材料/性能测试结果）9. Initial Process Study [New Title]（初始过程能力研究）10. Measurement System Analysis Studies（测量系统分析研究）11. Qualified Laboratory （合格的实验室文件） Documentation12. Control Plan（控制计划）13. Part Submission Warrant（零件提交保证书）14. Appearance Approval Report（外观核准报告，如需要）15. Bulk MaterialsReq.Checklist16. Sample Product [Separate #]（送样零组件/确定的送样数量）17. Master Sample [Separate #]（标准样件/封样用）18. Checking Aids（检查辅具）19. Records of Compliance with Customer-Specific Requirements（顾客特定要求的承诺记录/有毒物质依规范执行WSS-M99P9999-A1）/《OTS报告）/（D/CC 核准书面记录）（遵照规范执行的声明）? 质量指数（Quality Indices）– Cpk- 稳定过程的能力指数，s的估计基于子组内变差–Ppk- 性能指数，s的估计基于总体变差? 初始过程研究的接受准则? Index Value > 1.67 ：过程满足顾客的要求，批准后可以按照控制计划开始生产。

APQP、FEMA、MSA、PPAP、SPCTS16949五大工具的关系，你了解吗？IATF（国际汽车行动组织）为了推动TS16949标准的理解和运用，专门出版了五大核心工具应用指南，以此来推动五大工具的应用和推广。

本期就五大工具向各位同仁作简要介绍。

TS16949五大核心工具简介：1、APQP（先期产品质量策划）APQP强调在产品量产之前，通过产品质量先期策划或项目管理等方法，对产品设计和制造过程设计进行管理，用来确定和制定让产品达到顾客满意所需的步骤。

产品质量策划的目标是保证产品质量和提高产品可靠性，它一般可分为以下五个阶段：第一阶段：计划和确定项目（项目阶段）；第二阶段：产品设计开发验证（设计及样车试制）；第三阶段：过程设计开发验证（试生产阶段）；第四阶段：产品和过程的确认（量产阶段）；第五阶段：反馈、评定及纠正措施（量产阶段后）。

2、FEMA（失效模式及后果分析）FEMA体现了防错的思想，要求在设计阶段和过程设计阶段，对构成产品的子系统、零件及过程中的各个工序逐一进行分析，找出所有潜在的失效模式，并分析其可能的后果，从而预先采用必要的措施，以提高产品的质量和可靠性的一种系统化的活动。

FEMA从失效模式的严重度(S)、频度(O)、探测度(D)三方面分析，得出风险顺序数RPN=S×O×D，对RPN及严重度较高的失效模式采取必要的预防措施。

FMEA能够消除或减少潜在失效发生的机会，是汽车业界认可的最能减少“召回”事件的质量预防工具。

3、MSA（测量系统分析）MSA是使用数理统计和图表的方法对测量系统的分辨率和误差进行分析，以评估测量系统的分辨率和误差对于被测量的参数来说是否合适，并确定测量系统误差的主要组成的方法。

测量系统的误差对稳定条件下运行的测量系统，通过多次测量数据的统计特性的偏倚和方差来表征。

一般来说，测量系统的分辨率应为获得测量参数的过程变差的十分之一，测量系统的相关指标有：重复性、再现性、线性、偏倚和稳定性等。
