CNC数控机床 加工中心钻孔 攻丝切削参数表

加工中心切削参数表CNC加工切削刀具参数⑴一般大小的钢料开粗时尽量选用Φ30R5，较大型的钢料尽量选用Φ63R6；⑶铜公2D外形光刀，高度50mm以下选用M12刀具；高度在50-70mm 之间，选用M16刀具；高度在70-85mm之间，选用M20；高度在85-120mm 之间，选用M25；超过120mm以上用Φ25R0.8、Φ32R0.8飞刀把加工；⑷较平坦的曲面或较高的外形曲面尽量选用Φ20R4、Φ25R5、Φ40R6作为光刀刀具；5. 钢料开粗时，Z下刀量0.5-0.7mm。

铜料开粗时Z下刀量1.0-1.5mm(内部开粗1.0mm，基准边开粗1.5mm)6. 平行式精铣时，ma×imum stepover按“精加工平行式最佳等高参数表”来设定。

精铣前余留量尽量留小点，钢料0.10—0.2mm。

铜料0.2--0.5mm。

不要使用R刀精锣面积大的平面8. 快速下刀至3mm高度使用F速下刀(相对加工深度)正常下刀F 速一律300mm/m，有螺旋下刀和外部进刀的Z下刀F速一律是900 mm/ m，有踩刀地方的Z下刀F速一律150mm/m，内部快速移动F 速一律是6500mm/m（必须走G01）。

9. 使用Φ63R6、Φ40R6、Φ30R5飞刀开粗时，余量留单边0.8mm，不能出现踩刀现象，不能使用Φ63R6加工范围较小的内型框。

挖槽开完粗后，要使用同一把刀具，将较大的平面再加工，保证底部留0.2mm余量，方便下一把刀具可以直接精加工工件底部。

10. 精铣前必须先用较小直径的刀将角位的余量粗清角，无法清角的地方，必须做曲面挡住，避免精铣时角位余量过多导致刀具损坏2、在二次开组选用参考刀具易造成过切或撞刀" R; _, b2 g q0 ^& f解决方法﹕在选用参考刀具时我们应当设置参考的刀具S" w+ N: m$ h) g! 比实际上一把刀具的直径大2~~3MM 牛鼻刀9 @( k* |/ z# q0 L/ S的话也要比之前的R角设置大点。

孔加工的切削参数及加工余量1）孔加工的切削参数表 1～表 4 中列出了部分孔加工切削用量，供选择时参照。

表 1 高速钢钻头加工钢件的切削用量材料强δb=520～700MPa δ b=700～900MPa δb=1000～ 1100MPa 切度(35 、 45 钢) (15Cr 、 20Cr) (合金钢 )削钻用量 f f f头υc υ c υc 直径/(m/min) /(mm/r) /(m/min) /(mm/r) /(m/min) /(mm/r) 1～ 6 8～ 25 0.05 ～ 0.1 12～ 30 0.05 ～0.1 8～ 15 0.03 ～ 0.08 6～ 12 8～ 25 0.1 ～0.2 12～ 30 0.1 ～0.2 8～ 15 0.08 ～ 0.15 12～22 8～ 25 0.2 ～0.3 12～ 30 0.2 ～0.3 8～ 15 0.15 ～ 0.25 22～50 8～ 25 0.3 ～0.45 12～ 30 0.3 ～0.54 8～ 15 0.25 ～ 0.35表 2 高速钢钻头加工铸铁的切削用量材料硬度160 ～200HBS 200～400HBS 300～400HBS 切钻削用量υ c f υ c f υ c f 头直径/(m/min) /(mm/r) /(m/min) /(mm/r) /(m/min) /(mm/r) 1～6 16～ 24 0.07 ～0.12 10～ 18 0.05 ～ 0.1 5～12 0.03 ～0.08 6～ 12 16～ 24 0.12 ～ 0.2 10～ 18 0.1 ～0.18 5～12 0.08 ～0.15 12～22 16～ 24 0.2 ～0.4 10～ 18 0.18 ～0.25 5～12 0.15 ～ 0.2 22～50 16～ 24 0.4 ～0.8 10～ 18 0.25 ～ 0.4 5～12 0.2 ～0.3表 3 高速钢铰刀铰孔的切削用量工件资料铸铁钢及合金钢铝铜及其合金切削用量υc f υc f υ c f /(m/min) /(mm/r) /(m/min) /(mm/r) /(m/min) /(mm/r) 铰刀直径6～ 10 2～6 0.3 ～ 0.5 1.2 ～5 0.3 ～ 0.4 8～ 12 0.3 ～0.5 10～15 2～6 0.5 ～1 1.2 ～5 0.4 ～ 0.5 8～ 12 0.5 ～1 15～25 2～6 0.8 ～ 1.5 1.2 ～5 0.5 ～ 0.6 8～ 12 0.8 ～1.5 25～40 2～6 0.8 ～ 1.5 1.2 ～5 0.4 ～ 0.6 8～ 12 0.8 ～1.5 40～60 2～6 1.2 ～ 1.8 1.2 ～5 0.5 ～ 0.6 8～ 12 1.5 ～2表 4 镗孔切削用量工件资料铸铁钢及合金钢铝及其合金工序切削用量υc fυc f υ c f刀具资料/(m/min) /(mm/r) /(m/min) /(mm/r) /(m/min) /(mm/r)高速钢20～2515～300.35 ～0.7100～ 150 0.5 ～ 1.5粗加工35～50 0.4 ～0.45100～ 250 合金 50～70高速钢20～35 15～50 0.15 ～0.45100～ 2000.2 ～ 0.5半精加工50～70 0.15 ～ 0.45 合金 95～135高速钢70～90D1 级<0.08 0.02 ～0.15150～ 4000.06 ～ 0.1精加工100～135合金D 级 0.12 ～0.152）孔加工的加工余量表 5 中列出在实体资料上的孔加工方式及加工余量，供选择时参照。

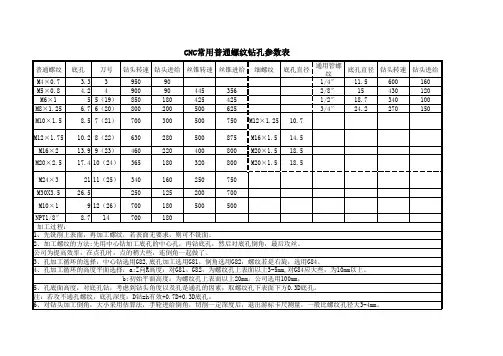

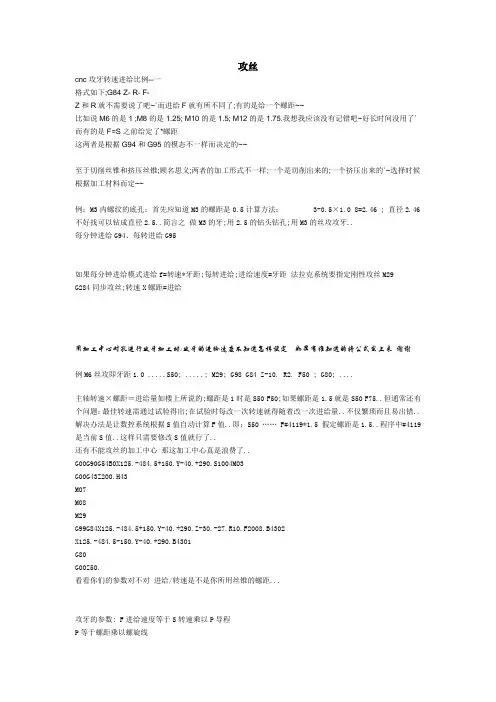

攻丝cnc攻牙转速进给比例--一格式如下;G84 Z- R- F-Z和R就不需要说了吧~`而进给F就有所不同了;有的是给一个螺距~~比如说M6的是1 ;M8的是1.25; M10的是1.5; M12的是1.75.我想我应该没有记错吧~好长时间没用了` 而有的是F=S之前给定了*螺距这两者是根据G94和G95的模态不一样而决定的~~至于切削丝锥和挤压丝锥;顾名思义;两者的加工形式不一样;一个是切削出来的;一个挤压出来的`~选择时候根据加工材料而定~~例：M3内螺纹的底孔：首先应知道M3的螺距是0.5计算方法： 3-0.5×1.0 8=2.46 ; 直径2.46不好找可以钻成直径2.5..简言之做M3的牙;用2.5的钻头钻孔;用M3的丝攻攻牙..每分钟进给G94、每转进给G95如果每分钟进给模式进给f=转速*牙距;每转进给;进给速度=牙距法拉克系统要指定刚性攻丝M29G284同步攻丝;转速X螺距=进给用加工中心对孔进行攻牙加工时;攻牙的进给速度不知道怎样设定如果有谁知道的将公式发上来谢谢例M6丝攻即牙距1.0 .....S50; .....; M29; G98 G84 Z-10. R2. F50 ; G80; ....主轴转速×螺距＝进给量如楼上所说的;螺距是1时是S50 F50;如果螺距是1.5就是S50 F75..但通常还有个问题：最佳转速需通过试验得出;在试验时每改一次转速就得随着改一次进给量..不仅繁琐而且易出错..解决办法是让数控系统根据S值自动计算F值..即：S50 …… F#4119*1.5 假定螺距是1.5..程序中#4119是当前S值..这样只需要修改S值就行了..还有不能攻丝的加工中心那这加工中心真是浪费了..G00G90G54B0X125.-484.5+150.Y-40.+290.S1004M03G00G43Z200.H43M07M08M29G99G84X125.-484.5+150.Y-40.+290.Z-30.-27.R10.F2008.B4302X125.-484.5-150.Y-40.+290.B4301G80G00Z50.看看你们的参数对不对进给/转速是不是你所用丝锥的螺距...攻牙的参数: F进给速度等于S转速乘以P导程P等于螺距乘以螺旋线比如:做M6的单线螺孔;那首先要5的钻头先钻个底孔底孔就是螺孔的中径;F给600. 转速必须是600. 不然做出来的孔会乱牙M6的螺孔P就是1x1=1;我S给600.;F就必须是600.用上面的公式要使攻出的牙不乱参数必须要同步;只要用上面的那个公式就可以拉;至于上面的公式是这样来的;以后有机会在说.螺距不代表牙高啊;牙高有分为牙顶高;中径.和牙底高啊.而螺距只能代表螺纹的公称直径减去螺纹中径. 如M6;公称直径为6;螺距为1;中径就是5.至于用多大的钻头钻底孔;那要看是什么材料;一般比较硬的材料可以大0.1-0.2左右;不然容易断钻头.像铸铁类的可以大0.1;而那些铝件和胶版材料的话直接可以按照你上面列出的螺距来算.注:我干CNC四年了;基本上什么材料的东西都做过;有什么经验的问题可以问我;我很乐意交朋友*********************G03 X132. Y25.I2.J0.Z-2.F500.上面Z-2.为螺距如孔内功牙的话如: 孔深10mm 螺距 2mm 坐标为 0;0G91 X-5. 刀尖碰到工件G03 I5.J0.Z-2.F500. 螺旋下刀G01 X5. 回到0.Z-10G91 X-5.G03 I5.J0.Z-2.F500.G01 X5.以上必须用螺纹刀粒;长度大于8mm; 下刀深度必须与螺距成倍数;否则会乱牙用镗刀功外圆就是用G02 X- Y- I- Z- F-就可以拉数控机床程序编制的一般步骤和手工编程数控机床程序编制的一般步骤和手工编程数控机床程序编制又称数控编程是指编程者程序员或数控机床操作者根据零件图样和工艺文件的要求;编制出可在数控机床上运行以完成规定加工任务的一系列指令的过程..具体来说;数控编程是由分析零件图样和工艺要求开始到程序检验合格为止的全部过程..一般数控编程步骤如下1．分析零件图样和工艺要求分析零件图样和工艺要求的目的;是为了确定加工方法、制定加工计划;以及确认与生产组织有关的问题;此步骤的内容包括：1确定该零件应安排在哪类或哪台机床上进行加工..2采用何种装夹具或何种装卡位方法..3确定采用何种刀具或采用多少把刀进行加工..4确定加工路线;即选择对刀点、程序起点又称加工起点;加工起点常与对刀点重合、走刀路线、程序终点程序终点常与程序起点重合..5确定切削深度和宽度、进给速度、主轴转速等切削参数..6确定加工过程中是否需要提供冷却液、是否需要换刀、何时换刀等..2．数值计算根据零件图样几何尺寸;计算零件轮廓数据;或根据零件图样和走刀路线;计算刀具中心或刀尖运行轨迹数据..数值计算的最终目的是为了获得编程所需要的所有相关位置坐标数据..3．编写加工程序单在完成上述两个步骤之后;即可根据已确定的加工方案或计划及数值计算获得的数据;按照数控系统要求的程序格式和代码格式编写加工程序等..编程者除应了解所用数控机床及系统的功能、熟悉程序指令外;还应具备与机械加工有关的工艺知识;才能编制出正确、实用的加工程序..4．制作控制介质;输入程序信息程序单完成后;编程者或机床操作者可以通过CNC机床的操作面板;在EDIT方式下直接将程序信息键入CNC系统程序存储器中；也可以根据CNC系统输入、输出装置的不同;先将程序单的程序制作成或转移至某种控制介质上..控制介质大多采用穿孔带;也可以是磁带、磁盘等信息载体;利用穿孔带阅读机或磁带机、磁盘驱动器等输入输出装置;可将控制介质上的程序信息输入到CNC系统程序存储器中..5．程序检验编制好的程序;在正式用于生产加工前;必须进行程序运行检查..在某些情况下;还需做零件试加工检查..根据检查结果;对程序进行修改和调整;检查-修改-再检查-再修改……这往往要经过多次反复;直到获得完全满足加工要求的程序为止..上述编程步骤中的各项工作;主要由人工完成;这样的编程方式称为“手式编程”..在各机械制造行业中;均有大量仅由直线、圆弧等几何元素构成的形状并不复杂的零件需要加工..这些零件的数值计算较为简单;程序段数不多;程序检验也容易实现;因而可采用手工编程方式完成编程工作..由于手工编程不需要特别配置专门的编程设备;不同文化程度的人均可掌握和运用;因此在国内外;手工编程仍然是一种运用十分普遍的编程方法..在车床上加工螺纹螺纹车削刀具已经从全面改善车刀性能的涂层及材料等级方面所取得的共同进步中获益..此外;在螺纹车削刀片方面;人们进行了更好的结构设计;实现了更佳的切屑控制..尽管发生了这些变化;制造工程师们倾向花很少的时间来优化螺纹加工操作;将螺纹加工过程看成是一种无法不断取得进步的“黑匣子”..事实上;通过工程设计方式可以提高螺纹加工过程的效率..第一步应该是理解螺纹加工中一些基本的主题..为什么螺纹车削要求如此之高螺纹车削的要求要高于普通车削操作..切削力一般较高;螺纹刀片的切削端部半径较小;比较薄弱..在螺纹加工中;进给速度必须与螺纹的节距精确对应..对于节距为8螺纹/英寸tpi的情况;刀具必须以8转/英寸或者0.125英寸/转的进给速度前进..与普通车削应用其中典型的进给速度大约为0.012ipr相比;螺纹车削的进给速度要高出10倍..螺纹加工刀片刀尖处的作用力可能要高100～1;000倍..承受这种作用力的端部半径一般为0.015英寸;而常规车削刀片的半径为0.032英寸..对于螺纹加工刀片;该半径受许可的螺纹形状根部半径其大小由相关螺纹标准规定的严格限制..它还受所需要的切削动作限制;因为材料无法经受普通车削中的剪切过程;否则会发生螺纹变形..切削力较高和作用力聚集范围较窄导致的结果是：螺纹加工刀片要承受比一般车刀高得多的应力..部分与全轮廓刀片的比较部分轮廓刀片;有时候被称作“非加顶式”刀片;它在不给螺纹加顶或装牙顶的情况下切削螺纹沟槽..参见图1一把刀片可以产生一系列螺纹;直至最粗的节距－即每英寸螺纹数最少处为止-这是刀片端部半径强度许可的..这种端部半径设计得足够小;刀片可以加工各种节距..对于小节距;端部半径会显得尺寸过小..这意味着刀片必须穿透得深一些..例如;用一把部分轮廓刀片加工一个8tpi的螺纹需要螺纹深度为0.108英寸;而用完全轮廓刀片产生的相同螺纹则只需要0.81英寸的指定深度..因此;全轮廓刀片可以产生强度更高的螺纹..此外;全轮廓刀片加工出螺纹的操作可以少4道..多齿刀片多齿刀片连续地带有系列齿;任何齿在螺纹沟槽中切削的深度都要比它前面的一个齿更深..参见图2借助这些刀片;加工一个螺纹所需要的操作道数可以减少80%..刀具寿命要远远长于单顶尖刀片;因为最终的齿只加工某个给定螺纹一半或三分之一的金属..但是;由于它们存在较高的切削力;因此不提倡将这些刀片用于薄壁零件的加工-因为可能会产生颤振..此外;用这些刀片加工工件的结构必须具有足够的螺纹间隙;以便所有齿退出切削..每道进给每道的切削深度;或者说每道进给;在螺纹加工中是非常关键的..每个相连的操作道都要啮合刀片切削刃较大部分..如果每道进给是恒定的不推荐采用这种方式;则切削力和金属去除率从上一道到下一道会剧烈增加..例如;在采用恒定的0.010英寸进给/道的速度加工一个60度螺纹形状时;第二道去除的材料为第一道的3倍..与随后每道操作一样;去除的金属量连续成指数上升..为了避免这种切除量增加并维持比较现实的切削力;切深应该随着各道操作而减少..横切进给法至少有四种横切进给法..参见图3很少有人发现这些方法中某种方法对螺纹加工操作有效性的冲击到底有多大..径向横切进给尽管这可能是加工螺纹最常用的方法;但确是最不提倡采用的一种方法..由于刀具是径向进给的与工件中心线垂直;因此金属从螺纹齿腹两侧去除;从而产生V形切屑..这种切屑很难断裂;因此切屑流动是一个问题..此外;由于刀片端部两侧要承受较高的热和压力;因此刀具寿命通常比其他横切进给法中要短..齿腹横切进给在这种方法中;横切方向与螺纹齿腹之一平行;这一般意味着刀具沿30度直线进给..切屑与普通车削中产生的类似..参见图4..与径向横切相比;这种方法中产生的切屑比较容易成形;并且易于从切削刃中排出;热扩散性更好..但是;在这种横切进给法中;刀片后缘会摩擦齿腹而不会进行切削..这样会烧伤螺纹;导致表面粗糙度很差;甚至发生颤振现象..修改的齿腹横切进给推荐采用这种方法与齿腹横切进给法类似;不同的是横切角度小于螺纹角度-即小于30度..这种方法保留了齿腹横切法的优点;同时又避免了刀片后缘带来的问题..291/2度的横切角一般会产生最佳结果;但在现实操作中;25～291/2度范围内的横切角都是可以接受的..交替式齿腹横切进给这种方法沿两个螺纹齿腹交替进给;因此它采用刀片的两个齿腹来形成螺纹..这种方法可以保证较长的刀具寿命;因为使用的是刀片端部两侧..但也可能导致切屑流问题-这种问题可能影响表面粗糙度和刀具寿命..这种方法通常只用于大节距和英制梯形及斜四边形螺纹等..间隙角补偿某些螺纹加工刀片和刀夹系统具有这样的能力;即通过改变螺旋角而按切削的方向精确地倾斜刀片..这种特征可以加工出较高质量的螺纹;因为它可以防止刀片摩擦螺纹的齿腹..它还可以提供较长的刀具寿命;因为切削力均匀分布在切削刃的整个长度上..没有按这种方式倾斜的刀片-让切削刃与工件中心线平行的方式-会在刀片的前刃和后刃下形成不相等的间隙角..参见图5特别是对比较粗的节距;这种不等性可能会引起齿腹发生摩擦..可调式系统允许通过刀夹头定位一般采用填隙片而倾斜刀片的角度..精确调节会获得类似的前刃和后刃角;确保刃的磨损进展均匀..微型化和专用化现在市面上已经推出对直径大约为0.3英寸的孔进行内螺纹车削加工的转位刀片式刀具..通过车削方式将这样的小孔加工出螺纹具有很多优点..所加工的螺纹质量通常比较高;刀片结构允许切屑流出孔而很少损伤螺纹;且可以对刀片进行分度;因此刀具成本较低..用于这些应用场合的硬质合金的等级一般是允许以较低的表面速度进行加工的那种..对于在小孔中进行内螺纹加工;机床方面所存在的限制一般是低表面速度以外的其他问题..人们取得的技术进步已经扩大了螺纹车刀的应用范围;而进入到小孔内螺纹车削加工就是其中一个实例..但是;尽管扩大了标准刀具的应用范围;制造厂家仍然要遇到特定的问题;这就为定制刀具的存在创造了空间..参见图6与刀具供应商合作开发的特殊刀具是在针对特定作业而搜索正确螺纹加工刀具时不可忽略的一种选项..谈谈操作数控机床的经验数控车床基本坐标关系及几种对刀方法比较在数控车床的操作与编程过程中;弄清楚基本坐标关系和对刀原理是两个非常重要的环节..这对我们更好地理解机床的加工原理;以及在处理加工过程中修改尺寸偏差有很大的帮助..一、基本坐标关系一般来讲;通常使用的有两个坐标系：一个是机械坐标系；另外一个是工件坐标系;也叫做程序坐标系..两者之间的关系可用图1来表示..图1 机械坐标系与工件坐标系的关系在机床的机械坐标系中设有一个固定的参考点假设为X;Z..这个参考点的作用主要是用来给机床本身一个定位..因为每次开机后无论刀架停留在哪个位置;系统都把当前位置设定为0;0;这样势必造成基准的不统一;所以每次开机的第一步操作为参考点回归有的称为回零点;也就是通过确定X;Z来确定原点0;0..为了计算和编程方便;我们通常将程序原点设定在工件右端面的回转中心上;尽量使编程基准与设计、装配基准重合..机械坐标系是机床唯一的基准;所以必须要弄清楚程序原点在机械坐标系中的位置..这通常在接下来的对刀过程中完成..二、对刀方法1. 试切法对刀试切法对刀是实际中应用的最多的一种对刀方法..下面以采用MITSUBISHI 50L数控系统的RFCZ12车床为例;来介绍具体操作方法..工件和刀具装夹完毕;驱动主轴旋转;移动刀架至工件试切一段外圆..然后保持X坐标不变移动刀具远离工件;测量出该段外圆的直径..将其输入到相应的刀具参数中的刀长中;系统会自动用刀具当前X坐标减去试切出的那段外圆直径;即得到工件坐标系X原点的位置..再移动刀具试切工件一端端面;在相应刀具参数中的刀宽中输入Z0;系统会自动将此时刀具的Z坐标减去刚才输入的数值;即得工件坐标系Z原点的位置;参见图2..例如;2#刀刀架在X为150.0车出的外圆直径为25.0;那么使用该把刀具切削时的程序原点X值为150.0-25.0=125.0；刀架在Z为180.0时切的端面为0;那么使用该把刀具切削时的程序原点Z值为180.0-0=180.0..分别将125.0;180.0存入到2#刀具参数刀长中的X与Z中;在程序中使用T0202就可以成功建立出工件坐标系..事实上;找工件原点在机械坐标系中的位置并不是求该点的实际位置;而是找刀尖点到达0;0时刀架的位置..采用这种方法对刀一般不使用标准刀;在加工之前需要将所要用刀的刀具全部都对好..图2试切法对刀2. 对刀仪自动对刀现在很多车床上都装备了对刀仪;使用对刀仪对刀可免去测量时产生的误差;大大提高对刀精度..由于使用对刀仪可以自动计算各把刀的刀长与刀宽的差值;并将其存入系统中;在加工另外的零件的时候就只需要对标准刀;这样就大大节约了时间..需要注意的是使用对刀仪对刀一般都设有标准刀具;在对刀的时候先对标准刀..下面以采用FANUC 0T系统的倭国WASINO LJ-10MC车削中心为例介绍对刀仪工作原理及使用方法..对刀仪工作原理如图3所示..刀尖随刀架向已设定好位置的对刀仪位置检测点移动并与之接触;直到内部电路接通发出电信号通常我们可以听到嘀嘀声并且有指示灯显示..在2#刀尖接触到a点时将刀具所在点的X坐标存入到图2所示G02的X中;将刀尖接触到b点时刀具所在点的Z坐标存入到G02的Z中..其他刀具的对刀按照相同的方法操作..图3 对刀仪工作原理事实上;在上一步的操作中只对好了X的零点以及该刀具相对于标准刀在X方向与Z方向的差值;在更换工件加工时再对Z零点即可..由于对刀仪在机械坐标系中的位置总是一定的;所以在更换工件后;只需要用标准刀对Z坐标原点就可以了..操作时提起Z轴功能测量按钮“Z-axis shift measure”;CRT出现如图4所示的界面..图4 对刀数值界面手动移动刀架的X、Z轴;使标准刀具接近工件Z向的右端面;试切工件端面;按下“POSITION RECORDER”按钮;系统会自动记录刀具切削点在工件坐标系中Z向的位置;并将其他刀具与标准刀在Z方向的差值与这个值相加从而得到相应刀具的Z原点;其数值显示在WORK SHIFT工作画面上;如图5所示..图5 WORK SHIFT工作界面三、小结以上根据笔者在多年的数控机床编程与操作中积累的一些经验与体会;介绍了在数控车床操作中容易犯错的几个地方;所述内容皆经过笔者的实际操作验证..Fanuc系统数控车床对刀及编程指令介绍Fanuc系统数控车床设置工件零点常用方法1. 直接用刀具试切对刀1.用外园车刀先试车一外园;记住当前X坐标;测量外园直径后;用X坐标减外园直径;所的值输入offset界面的几何形状X值里..2.用外园车刀先试车一外园端面;记住当前Z坐标;输入offset界面的几何形状Z值里..2. 用G50设置工件零点1.用外园车刀先试车一外园;测量外园直径后;把刀沿Z轴正方向退点;切端面到中心..2.选择MDI方式;输入G50 X0 Z0;启动START键;把当前点设为零点..3.选择MDI方式;输入G0 X150 Z150 ;使刀具离开工件进刀加工..4.这时程序开头：G50 X150 Z150 ……...5.注意：用G50 X150 Z150;你起点和终点必须一致即X150 Z150;这样才能保证重复加工不乱刀..6.如用第二参考点G30;即能保证重复加工不乱刀;这时程序开头 G30 U0 W0 G50 X150 Z1507.在FANUC系统里;第二参考点的位置在参数里设置;在Yhcnc软件里;按鼠标右键出现对话框;按鼠标左键确认即可..3. 用工件移设置工件零点1.在FANUC0-TD系统的Offset里;有一工件移界面;可输入零点偏移值..2.用外园车刀先试切工件端面;这时Z坐标的位置如：Z200;直接输入到偏移值里..3.选择“Ref”回参考点方式;按X、Z轴回参考点;这时工件零点坐标系即建立..4.注意：这个零点一直保持;只有从新设置偏移值Z0;才清除..4. 用G54-G59设置工件零点1.用外园车刀先试车一外园;测量外园直径后;把刀沿Z轴正方向退点;切端面到中心..2.把当前的X和Z轴坐标直接输入到G54----G59里;程序直接调用如:G54X50Z50……..3.注意:可用G53指令清除G54-----G59工件坐标系..Fanuc系统数控车床常用固定循环G70-G80祥解1. 外园粗车固定循环G71如果在下图用程序决定A至A’至B的精加工形状;用△d切削深度车掉指定的区域;留精加工预留量△u/2及△w..G71U△dReG71PnsQnfU△uW△wFfSsTtNns…………….F__从序号ns至nf的程序段;指定A及B间的移动指令...S__.T__Nnf……△d:切削深度半径指定不指定正负符号..切削方向依照AA’的方向决定;在另一个值指定前不会改变..FANUC系统参数NO.0717指定..e:退刀行程本指定是状态指定;在另一个值指定前不会改变..FANUC系统参数NO.0718指定..ns:精加工形状程序的第一个段号..nf:精加工形状程序的最后一个段号..△u：X方向精加工预留量的距离及方向..直径/半径△w: Z方向精加工预留量的距离及方向..2. 端面车削固定循环G72如下图所示;除了是平行于X轴外;本循环与G71相同..G72W△dReG72PnsQnfU△uW△wFfSsTt△t;e;ns;nf; △u; △w;f;s及t的含义与G71相同..3. 成型加工复式循环G73本功能用于重复切削一个逐渐变换的固定形式;用本循环;可有效的切削一个用粗加工段造或铸造等方式已经加工成型的工件.程序指令的形式如下:A A’ BG73U△iW△kRdG73PnsQnfU△uW△wFfSsTtNns…………………沿A A’ B的程序段号Nnf………△i:X轴方向退刀距离半径指定; FANUC系统参数NO.0719指定..△k: Z轴方向退刀距离半径指定; FANUC系统参数NO.0720指定..d:分割次数这个值与粗加工重复次数相同;FANUC系统参数NO.0719指定..ns: 精加工形状程序的第一个段号..nf:精加工形状程序的最后一个段号..△u：X方向精加工预留量的距离及方向..直径/半径△w: Z方向精加工预留量的距离及方向..4. 精加工循环G70用G71、G72或G73粗车削后;G70精车削..G70 PnsQnfns:精加工形状程序的第一个段号..nf:精加工形状程序的最后一个段号..5. 端面啄式钻孔循环G74如下图所示在本循环可处理断削;如果省略XU及P;结果只在Z轴操作;用于钻孔..G74 Re;G74 Xu Zw P△i Q△k R△d Ffe:后退量本指定是状态指定;在另一个值指定前不会改变..FANUC系统参数NO.0722指定..x:B点的X坐标u:从a至b增量z:c点的Z坐标w:从A至C增量△i:X方向的移动量△k:Z方向的移动量△d:在切削底部的刀具退刀量..△d的符号一定是+..但是;如果XU及△I省略;可用所要的正负符号指定刀具退刀量..f:进给率：6. 外经/内径啄式钻孔循环G75以下指令操作如下图所示;除X用Z代替外与G74相同;在本循环可处理断削;可在X轴割槽及X轴啄式钻孔..G75 Re;G75 Xu Zw P△i Q△k R△d Ff7. 螺纹切削循环G76G76 Pmra Q△dmin RdG76 Xu Zw Ri Pk Q△d Ffm:精加工重复次数1至99本指定是状态指定;在另一个值指定前不会改变..FANUC系统参数NO.0723指定..r:到角量本指定是状态指定;在另一个值指定前不会改变..FANUC系统参数NO.0109指定..a:刀尖角度：可选择80度、60度、55度、30度、29度、0度;用2位数指定..本指定是状态指定;在另一个值指定前不会改变..FANUC系统参数NO.0724指定..如：P02/m、12/r、60/a △dmin:最小切削深度本指定是状态指定;在另一个值指定前不会改变..FANUC系统参数NO.0726指定..i:螺纹部分的半径差如果i=0;可作一般直线螺纹切削..k:螺纹高度这个值在X轴方向用半径值指定..△d:第一次的切削深度半径值l：螺纹导程与G32Fanuc系统数控铣床常用固定循环祥解1. 高速啄式深孔钻循环G73指令格式:G73 X---Y---Z---R---Q---P---F---K--- 加工方式:进给孔底快速退刀2. 攻左牙循环G74指令格式:G74 X---Y---Z---R---Q---P---F---K--- 加工方式:进给孔底主轴暂停正转快速退刀3. 精镗孔循环G76指令格式:G76 X---Y---Z---R---Q---P---F---K--- 加工方式:进给孔底主轴定位停止快速退刀4. 钻空循环;点钻空循环G81指令格式:G81 X---Y---Z---R---F---K---加工方式:进给孔底快速退刀5. 钻孔循环;反镗孔循环G82指令格式:G82 X---Y---Z---R---F---K---加工方式:进给孔底快速退刀6. 啄式钻空循环G83指令格式:G83 X---Y---Z---Q---R---F---加工方式:中间进给孔底快速退刀7. 攻牙循环G84指令格式:G84 X---Y---Z---R---P---F---K---加工方式:进给孔底主轴反转快速退刀8. 镗孔循环G85指令格式:G85 X---Y---Z---R---F---K---加工方式:中间进给孔底快速退刀9. 镗孔循环G86指令格式:G86 X---Y---Z---R---F---K---加工方式:进给孔底主轴停止快速退刀10. 反镗孔循环G87指令格式:G87 X---Y---Z---R---F---K---加工方式:进给孔底主轴正转快速退刀11. 镗孔循环G88指令格式:G88 X---Y---Z---R---F---K---加工方式:进给孔底暂停; 主轴停止快速退刀12. 镗孔循环G89指令格式:G89 X---Y---Z---R---F---K---加工方式:进给孔底暂停快速退刀13. 取消固定循环G80指令格式:G80。

CNC钻孔与攻牙参数1.速度：钻孔速度是决定加工效率的重要参数，一般来说，速度越快，加工效率越高。

但是速度过快可能会导致刀具损耗加剧，因此需要根据具体情况选择合适的速度。

2.进给：进给是指刀具在工件表面上移动的速度，进给过大可能会导致刀具损坏，进给过小则会影响加工效率。

因此需要根据具体工件材料和钻孔直径选择合适的进给速度。

3.钻孔深度：钻孔深度是指刀具钻入工件的深度，一般来说，钻孔深度越大，加工难度越大。

因此在设定钻孔深度时需要考虑刀具的强度和材质，以避免刀具损坏。

4.冷却液：在CNC钻孔过程中，冷却液是必不可少的。

冷却液可以有效降低加工温度，减少摩擦力，延长刀具寿命。

因此需要根据具体材料和加工条件选择合适的冷却液种类和用量。

CNC攻牙参数：1.速度：攻牙速度是决定攻牙效率的重要参数，一般来说，速度越快，攻牙效率越高。

但是速度过快可能会导致刀具损耗加剧，因此需要根据具体情况选择合适的速度。

2.进给：进给是指刀具在工件表面上移动的速度，进给过大可能会导致刀具损坏，进给过小则会影响攻牙效率。

因此需要根据具体工件材料和攻牙直径选择合适的进给速度。

3.攻牙深度：攻牙深度是指刀具在工件上切割的深度，一般来说，攻牙深度越大，加工难度越大。

因此在设定攻牙深度时需要考虑刀具的强度和材质，以避免刀具损坏。

4.冷却液：在CNC攻牙过程中，冷却液同样是必不可少的。

冷却液可以有效降低加工温度，减少摩擦力，延长刀具寿命。

因此需要根据具体材料和加工条件选择合适的冷却液种类和用量。

总结：CNC钻孔和攻牙是在CNC加工过程中非常重要的工艺，通过合理设置钻孔和攻牙参数，可以提高加工效率，减少刀具损耗，保证加工质量。

因此在实际加工过程中，需要根据具体工件材料和尺寸，合理设置钻孔和攻牙参数，以实现高效精确的加工。

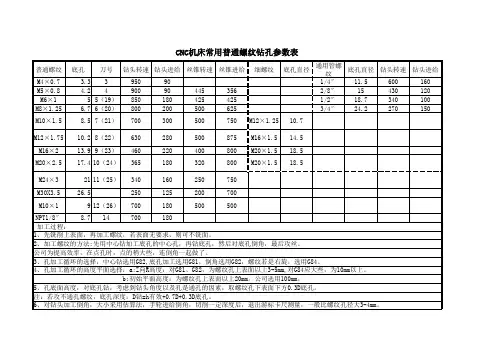

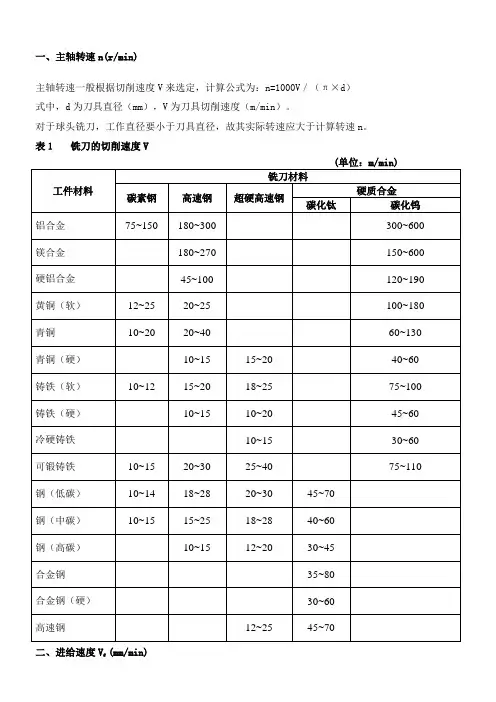

一、主轴转速n(r/min)主轴转速一般根据切削速度V来选定，计算公式为：n=1000V／（π×d）式中，d为刀具直径（mm），V为刀具切削速度（m/min）。

对于球头铣刀，工作直径要小于刀具直径，故其实际转速应大于计算转速n。

表１铣刀的切削速度V(mm/min)二、进给速度VfVf = fz×z×n式中n为主轴转速，z为铣刀齿数，f z为每齿进给量（mm/齿）.每齿进给量fz的选取主要取决于工件材料的力学性能、刀具材料、工件表面粗糙度等因素。

工件材料的强度和硬度越高，fz越小；反之则越大。

硬质合金铣刀的每齿进给量高于同类高速钢铣刀。

工件表面粗糙度要求越高，fz就越小。

1．铣削加工表2 铣刀每齿进给量fz攻螺纹前底孔直径的确定：攻米制螺纹螺距P<1mm：d0=d－PP>1mm：d0=d－（1.04~1.06）P 式中P —螺距(mm)d0 —钻头直径(mm)d—螺纹公称直径(mm)攻不通孔螺纹钻孔深度=所需螺孔深度－0.7 d表7 用高速钢钻头钻孔切削用量5、铰孔加工铰孔属于精加工工序，加工过程中应合理选择铰刀的类型及材质，高速钢铰刀属于通用铰刀，硬质合金铰刀一般用于加工钢、铸钢、灰铸铁和冷硬铸铁。

为了达到较高的孔径精度和表面质量，应采用较低的切削速度和进给量并合理选择切削液。

铰孔前应留有铰削余量，一般为0.1~0.2mm底孔直径=铰刀直径－（0.1~0.2）mm铰削加工时切削速度V取3~15m/min进给量f取0.05~0.5mm/r注意:在正式加工之前应试铰，并检验孔径及粗糙度是否符合要求。

三、切削液的选择注：以上各表是加工中心和数控铣床常用的加工参数，供参考。

以下仅供参考
1.一般的选择原则是中等的每刃进给量，较小的轴向切深
p ，适当的径向切深
e
，高的切
削速度。

2.使用球刀的切削速度要高于平刀的切削速度。

3.刀具的伸出长度不能超过直径的4倍，刀具过长切削参数需往下调整
4.适用刀具直径：D4-D12
高速铣削加工用量的确定主要考虑加工效率、加工表面质量、刀具磨损以及加工成本。

不同刀具加工不同工件材料时，加工用量会有很大差异，目前尚无完整的加工数据，可根据实际选用的刀具和加工对象参考刀具厂商提供的加工用量选择。

二、切削速度的计算
Ｖc＝(π*Ｄ*Ｓ)／１０００
Vc：线速度(m/min) π：圆周率(3.14159) D：刀具直径(mm)
S：转速(rpm)
例题. 使用Φ25的铣刀Vc为(m/min)25 求S=?rpm
Vc=πds/1000
25=π*25*S/1000
S=1000*25/ π*25
S=320rpm
三、进给量(F值)的计算
Ｆ＝Ｓ＊Ｚ＊Ｆz
F：进给量(mm/min) S：转速(rpm) Z：刃数
Ｆz：(实际每刃进给)
例题.一标准2刃立铣刀以2000rpm)速度切削工件，求进给量(F
值)为多少？(Ｆz=0.25mm)
Ｆ＝Ｓ＊Ｚ＊Ｆz
Ｆ＝2000*2*0.25
Ｆ＝1000(mm/min)。

在攻牙机上转速与孔的直径的关系攻牙机转的越慢攻的直径越大，这个与时间有关系，你攻丝的时候如果在里面攻的时间长一些攻的直径就越大，反之就小一些，这个是有限度的，当你速度快慢到一定程度就没什么区别了。

切削速度，受到丝攻材质、种类、吃入的牙数、下孔形状、切削材料及切削油等使用条件所左右，故其选用更有充分注意的必要。

cnc攻牙转速对照表如下：CNC铝材钻孔、攻牙标准参数表规格普通丝攻挤压丝攻底孔直径S F 底孔直径S FM1.0×0.25 0.75～0.78 120 0.25 0.86～0.88 400 0.25M1.2×0.25 0.95～0.98 150 0.25 1.06～1.08 450 0.25M1.4×0.3 1.1～1.14 210 0.3 1.24～1.25 500 0.3M1.6×0.35 1.25～1.32 280 0.35 1.41～1.43 560 0.35M1.5×0.35 1.15～1.2 250 0.35 \ 0.35 M2.0×0.4 1.6～1.68 360 0.4 1.78～1.80 600 0.4M2.5×0.45 2.1～2.14 320 0.45 2.25～2.28 550 0.45M3.0×0.5 2.5～2.6 300 0.5 2.73～2.75 500 0.5注:1、此表参数只限铝材攻牙；2、需氧化的产品,钻孔选择最小底孔直径；3、此表只供参考，加工中应按切削液浓度与攻牙深度适当调整转数；4、此表为G95攻牙模式；5、螺旋丝攻与普通丝攻参数基本一致，攻牙时转数可加倍。

攻牙机是一种在机件壳体、设备端面、螺母、法兰盘等各种具有不同规格的通孔或盲孔的零件的孔的内侧面加工出内螺纹、螺丝或叫牙扣的机械加工设备。

攻牙机也叫攻丝机、螺纹攻牙机、螺纹攻丝机、自动攻牙机等。

根据驱动动力种类的不同攻攻牙机牙机可以分为手动攻牙机、气动攻牙机、电动攻牙机、模内攻牙机和液压攻牙机等；根据攻牙机主轴数目不同可分为单轴攻牙机、二轴攻牙机、四轴攻牙机、六轴攻牙机、多轴攻牙机等；根据加工零件种类不同攻牙机又可分为模内攻牙机、万能攻牙机、热打螺母攻牙机、法兰螺母攻牙机、圆螺母攻牙机、六角螺母攻牙机、盲孔螺母攻牙机、防盗螺母攻牙机等多种型号；根据攻牙机加工过程的自动化程度不同攻牙机可分为全自动攻牙机、半自动攻牙机和手动攻牙机等；根据攻牙机攻牙时是否同时钻孔攻牙机又分钻孔攻牙机、扩孔攻牙机等。

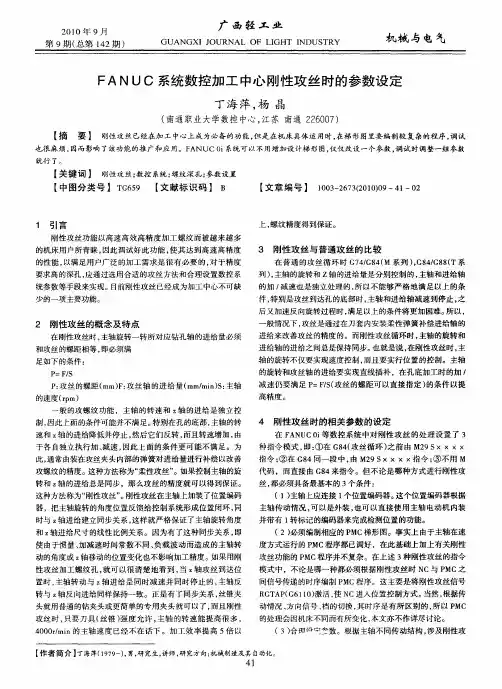

攻丝cnc攻牙转速进给比例--一格式如下，G84 Z- R- F-Z和R就不需要说了吧~`而进给F就有所不同了，有的是给一个螺距~~比如说M6的是1 ，M8的是1.25, M10的是1.5, M12的是1.75.我想我应该没有记错吧~好长时间没用了`而有的是F=S(之前给定了)*螺距这两者是根据G94和G95的模态不一样而决定的~~至于切削丝锥和挤压丝锥,顾名思义,两者的加工形式不一样,一个是切削出来的,一个挤压出来的`~选择时候根据加工材料而定~~例：M3内螺纹的底孔：首先应知道M3的螺距是0.5计算方法： 3-0.5×1.0 8=2.46 ，直径2.46不好找可以钻成直径2.5。

简言之做M3的牙，用2.5的钻头钻孔，用M3的丝攻攻牙。

每分钟进给G94、每转进给G95如果每分钟进给模式进给（f）=转速*牙距，每转进给，进给速度=牙距法拉克系统要指定刚性攻丝M29G284同步攻丝，转速X螺距=进给用加工中心对孔进行攻牙加工时，攻牙的进给速度不知道怎样设定？如果有谁知道的将公式发上来谢谢！！例M6丝攻(即牙距1.0) .....S50; .....; M29; G98 G84 Z-10. R2. F50 ; G80; ....主轴转速×螺距＝进给量如楼上所说的，螺距是1时是S50 F50，如果螺距是1.5就是S50 F75。

但通常还有个问题：最佳转速需通过试验得出，在试验时每改一次转速就得随着改一次进给量。

不仅繁琐而且易出错。

解决办法是让数控系统根据S值自动计算F值。

即：S50 …… F[#4119*1.5] (假定螺距是1.5)。

程序中#4119是当前S值。

这样只需要修改S值就行了。

还有不能攻丝的加工中心？那这加工中心真是浪费了。

G00G90G54B0X[125.-484.5+150.]Y[-40.+290.]S1004M03G00G43Z200.H43M07M08M29G99G84X[125.-484.5+150.]Y[-40.+290.]Z[-30.-27.]R10.F2008.(B4302)X[125.-484.5-150.]Y[-40.+290.](B4301)G80G00Z50.看看你们的参数对不对？进给/转速是不是你所用丝锥的螺距。
