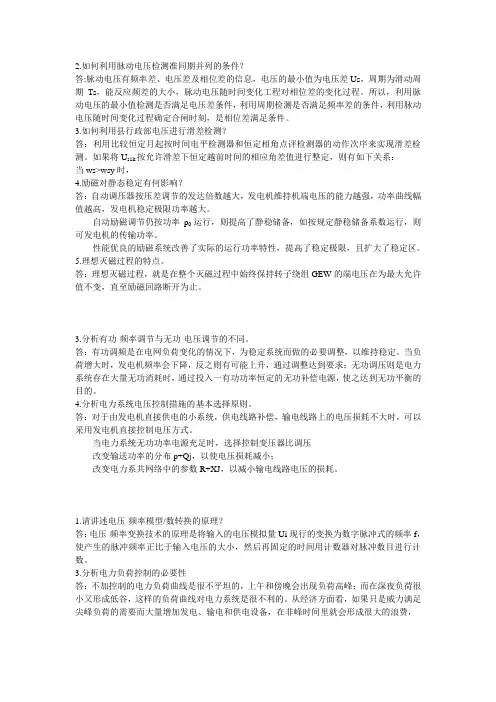

2.如何利用脉动电压检测准同期并列的条件？答:脉动电压有频率差、电压差及相位差的信息，电压的最小值为电压差Us，周期为滑动周期Ts，能反应频差的大小，脉动电压随时间变化工程对相位差的变化过程。
所以，利用脉动电压的最小值检测是否满足电压差条件，利用周期检测是否满足频率差的条件，利用脉动电压随时间变化过程确定合闸时刻，是相位差满足条件。
3.如何利用县行政部电压进行滑差检测？答：利用比较恒定月起按时间电平检测器和恒定相角点评检测器的动作次序来实现滑差检测。
如果将U s1k按允许滑差下恒定越前时间的相应角差值进行整定，则有如下关系：当ws>wsy时，4.励磁对静态稳定有何影响？答：自动调压器按压差调节的发达倍数越大，发电机维持机端电压的能力越强，功率曲线幅值越高，发电机稳定极限功率越大。
自动励磁调节仍按功率p0运行，则提高了静稳储备，如按规定静稳储备系数运行，则可发电机的传输功率。
性能优良的励磁系统改善了实际的运行功率特性，提高了稳定极限，且扩大了稳定区。
5.理想灭磁过程的特点。
答：理想灭磁过程，就是在整个灭磁过程中始终保持转子绕组GEW的端电压在为最大允许值不变，直至励磁回路断开为止。
3.分析有功-频率调节与无功-电压调节的不同。
答：有功调频是在电网负荷变化的情况下，为稳定系统而做的必要调整，以维持稳定。
当负荷增大时，发电机频率会下降，反之则有可能上升，通过调整达到要求；无功调压则是电力系统存在大量无功消耗时，通过投入一有功功率恒定的无功补偿电源，使之达到无功平衡的目的。
4.分析电力系统电压控制措施的基本选择原则。
答：对于由发电机直接供电的小系统，供电线路补偿，输电线路上的电压损耗不大时，可以采用发电机直接控制电压方式。
当电力系统无功功率电源充足时，选择控制变压器比调压改变输送功率的分布p+Qj，以使电压损耗减小；改变电力系共网络中的参数R+XJ，以减小输电线路电压的损耗。
1.请讲述电压-频率模型/数转换的原理？答：电压-频率变换技术的原理是将输入的电压模拟量Ui现行的变换为数字脉冲式的频率f，使产生的脉冲频率正比于输入电压的大小，然后再固定的时间用计数器对脉冲数目进行计数。
自同期与准同期有什么区别1、准同期与自同期发电机并网同期方式分为准同期和自同期两种，准同期指发电机并网前已励磁，这好理解；自同期指发电机并网前无励磁，那就是说并网后在加励磁，可是无励磁就没有电压等参数啊，怎么并网呢？请各位不吝赐教!2、准同期并列实现发电机准同期并列通常采用灯光法和整步表法灯光并列法分灯光熄灭法和灯光旋转法两种灯光熄灭法灯光熄灭法接线，见图图灯光熄灭法同期灯的接线图待并发电机与电网并列时，可将三只灯泡跨接在主开关的对应相的两端当发电机和电网相序一致时，三个灯泡呈同明同暗的变化调节发电机的电压和频率，使之与电网的电压和频率相接近当调到灯光亮暗的变化很慢时，就可作合闸的准备当三相指示灯同时熄灭时，表示开关两侧对应相之间的电压差接近为零此时应迅速合闸，将发电机并入电网运行灯光旋转法灯光旋转法接线，见图从灯光旋转法接线图中看到，灯光旋转法与灯光熄灭法不同的是：三只灯中，只有一只灯接在开关的对应相的两端，如图中相另外两只灯是交叉接到开关两端的，如图中的灯、一般将三只灯装在一个圆周上当发电机与电网相序一致时，三只灯是旋转交替亮或暗灯光旋转的频率就是发电机和电网之间的频率差调节发电机电压和频率，当灯光旋转速度很慢时，就可做合闸的 803 第六篇水轮发电机组的起动运行维护图灯光旋转法同期灯接线图准备当相灯全暗，其他两相灯、一样亮的时刻，即可迅速合闸，把发电机并入电网运行用上面两种方法并列，也可同时检查发电机的相序当用灯光熄灭法并列时，如三只灯泡灯光不是同明同暗，而是呈旋转发光状态，说明发电机与电网相序不一致当用灯光旋转法并列时，如三只灯泡灯光不旋转，而是同明同暗，则也说明发电机与电网相序不一致这时，要将发电机的任意两根引出线调换，使相序与电网相序一致发电机之间或发电机与电网之间相序不一致时，一定不能进行并列运行操作，否则将使发电机受到严重损坏自同期并列自同期也是一种并列操作过程，但它不同于准同期其操作过程是这样的：先将水轮发电机组转动起来，当转速上升至稍低于机组的额定转速时，就将断路器闭合，这时电力系统给发电机定子绕组送进三相冲击电流形成旋转磁超然后励磁系统再给发电机转子绕组送进直流电流产生磁超使电力系统将发电机拉入同步运行状态在并列过程中，发电机因有冲击电流而受到一定的损伤是自同期的缺点优点是并列过程比较迅速，特别是在电力系统中发生事故或系统电压、频率发生剧烈波动时，采用准同期费时间多而且很困难，甚至不可能实现并列，但采用自同期方式就有可能较迅速地实现并列。
发电机自同期并列与准同期并列的介绍准同期：发电机与系统的电压差、频差、相角差均在允许的范围内的并列。
自同期：未加励磁的发电机在转速接近系统同步转速，滑差在允许的范围内的并列。
准同期并列时间长，但冲击小。
大型发电机应采用准同期方式。
自同期并列时间短，适于小水电的并网。
1、准同期并列实现发电机准同期并列通常采用灯光法和整步表法灯光并列法分灯光熄灭法和灯光旋转法两种灯光熄灭法灯光熄灭法接线图灯光熄灭法同期灯的接线图待并发电机与电网并列时，可将三只灯泡跨接在主开关的对应相的两端当发电机和电网相序一致时，三个灯泡呈同明同暗的变化调节发电机的电压和频率，使之与电网的电压和频率相接近当调到灯光亮暗的变化很慢时，就可作合闸的准备当三相指示灯同时熄灭时，表示开关两侧对应相之间的电压差接近为零此时应迅速合闸，将发电机并入电网运行灯光旋转法灯光旋转法接线从灯光旋转法接线图中看到，灯光旋转法与灯光熄灭法不同的是：三只灯中，只有一只灯接在开关的对应相的两端，如图中相另外两只灯是交叉接到开关两端的，如图中的灯、一般将三只灯装在一个圆周上当发电机与电网相序一致时，三只灯是旋转交替亮或暗灯光旋转的频率就是发电机和电网之间的频率差调节发电机电压和频率，当灯光旋转速度很慢时，就可做合闸的 803 第六篇水轮发电机组的起动运行维护图灯光旋转法同期灯接线图准备当相灯全暗，其他两相灯、一样亮的时刻，即可迅速合闸，把发电机并入电网运行用上面两种方法并列，也可同时检查发电机的相序当用灯光熄灭法并列时，如三只灯泡灯光不是同明同暗，而是呈旋转发光状态，说明发电机与电网相序不一致当用灯光旋转法并列时，如三只灯泡灯光不旋转，而是同明同暗，则也说明发电机与电网相序不一致这时，要将发电机的任意两根引出线调换，使相序与电网相序一致发电机之间或发电机与电网之间相序不一致时，一定不能进行并列运行操作，否则将使发电机受到严重损坏自同期并列自同期也是一种并列操作过程，但它不同于准同期其操作过程是这样的：先将水轮发电机组转动起来，当转速上升至稍低于机组的额定转速时，就将断路器闭合，这时电力系统给发电机定子绕组送进三相冲击电流形成旋转磁超然后励磁系统再给发电机转子绕组送进直流电流产生磁超使电力系统将发电机拉入同步运行状态在并列过程中，发电机因有冲击电流而受到一定的损伤是自同期的缺点优点是并列过程比较迅速，特别是在电力系统中发生事故或系统电压、频率发生剧烈波动时，采用准同期费时间多而且很困难，甚至不可能实现并列，但采用自同期方式就有可能较迅速地实现并列。
自动准同期并列装置的若干方面阐述1、引言并列操作是将同步发电机投入到电力系统运行的操作。
在发电厂内，凡可以进行并列操作的断路器都称为同步点。
通常每台发电机的断路器都是同步点，用以实现一台发电机的并列操作；母线联络断路器是同步点，作为同一母线上所有发电单元的后备同步点；三绕组变压器的三侧断路器都是同步点，在任一侧故障断开或检修后恢复时，可以减少并列过程中的倒闸操作，保证迅速可靠地恢复供电。
母线分段断路器一般不作为同步点。
并列操作的基本要求有两点，分别是（1）并列操作后，发电机应该能够迅速地被拉入同步运行；（2）并列操作的瞬间，发电机的冲击电流应满足要求，不能超过规定的允许值。
并列操作可以手动执行也可以自动执行。
手动准同期装置由运行操作人员手动调整发电机的电压和频率，并监视频率差、整步表及电压差，靠经验来判断合适的合闸时间，从而操作断路器进行合闸。
手动准同期装置主要有以下三方面的问题：1）延误并网时间；2）一般都是多台机组共用一套手动准同期装置，各机组的控制电缆多，接线复杂；3）存在重大的安全隐患。
故现在多采用自动同期装置来进行并列操作。
2、并列操作的方式同步发电机并列操作的方式有自同期及准同期两种。
按自动化程度等级的不同，准同期并列方式分为自动准同期、半自动准同期及手动准同期三种，本论文主要介绍自动准同期装置实现的自动准同步并列。
（1）准同期方式准同期并列要求在合闸操作前通过调整待并发电机组的转速及电压，当满足电压频率、相位及幅值后，由操作人员手动或由准同期装置自动选择合适时间发出合闸命令，这种合闸操作的冲击电流一般非常小，并且机组投入电力系统后能够被迅速地拉人同步运行。
采用准同期并列方式时，并列断路器主触头闭合瞬间应满足一下三个条件：1）运行系统与待并系统的电压幅值应相等；2）运行系统与待并系统的频率应相等；3）运行系统与待并系统的相位应相同。
实际上要求满足上述三个条件既不可能也没有必要。
因此，根据允许冲击电流的条件，规定了准同期并列允许的电压、频率和相角偏差范围。

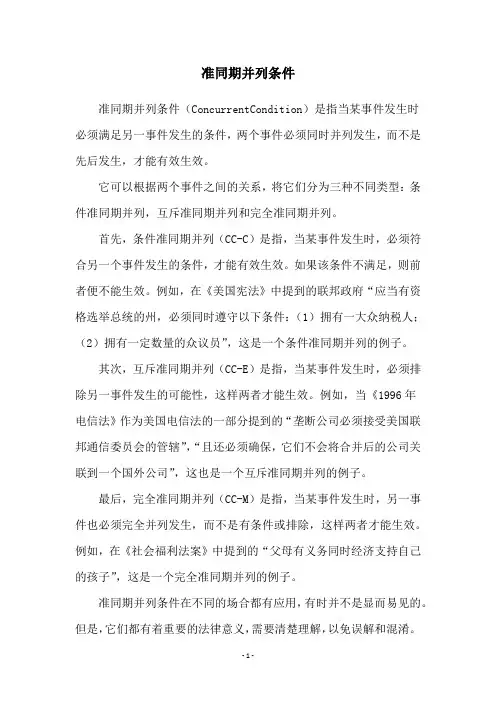

准同期并列条件
准同期并列条件（ConcurrentCondition）是指当某事件发生时
必须满足另一事件发生的条件，两个事件必须同时并列发生，而不是先后发生，才能有效生效。
它可以根据两个事件之间的关系，将它们分为三种不同类型：条件准同期并列，互斥准同期并列和完全准同期并列。
首先，条件准同期并列（CC-C）是指，当某事件发生时，必须符合另一个事件发生的条件，才能有效生效。
如果该条件不满足，则前者便不能生效。
例如，在《美国宪法》中提到的联邦政府“应当有资格选举总统的州，必须同时遵守以下条件：（1）拥有一大众纳税人；（2）拥有一定数量的众议员”，这是一个条件准同期并列的例子。
其次，互斥准同期并列（CC-E）是指，当某事件发生时，必须排除另一事件发生的可能性，这样两者才能生效。
例如，当《1996年
电信法》作为美国电信法的一部分提到的“垄断公司必须接受美国联邦通信委员会的管辖”，“且还必须确保，它们不会将合并后的公司关联到一个国外公司”，这也是一个互斥准同期并列的例子。
最后，完全准同期并列（CC-M）是指，当某事件发生时，另一事件也必须完全并列发生，而不是有条件或排除，这样两者才能生效。
例如，在《社会福利法案》中提到的“父母有义务同时经济支持自己的孩子”，这是一个完全准同期并列的例子。
准同期并列条件在不同的场合都有应用，有时并不是显而易见的。
但是，它们都有着重要的法律意义，需要清楚理解，以免误解和混淆。
从表面上看，准同期并列条件看似繁琐，但这是法律的一项重要规定，它可以帮助人们更好地理解和保护法律权益。
最后，多方面考虑，作出合理判断，才能更好地实施法律条款，免受损害，维护社会公平正义。
实验一同步发电机准同期并列实验一、实验目的1．加深理解同步发电机准同期并列原理，掌握准同期并列条件；2．掌握微机准同期控制器及模拟式综合整步表的使用方法；3．熟悉同步发电机准同期并列过程；二、原理与说明将同步发电机并入电力系统的合闸操作通常采用准同期并列方式。
准同期并列要求在合闸前通过调整待并机组的电压和转速，当满足电压幅值和频率条件后，根据“恒定越前时间原理”，由运行操作人员手动或由准同期控制器自动选择合适时机发出合闸命令，这种并列操作的合闸冲击电流一般很小，并且机组投入电力系统后能被迅速拉入同步。
根据并列操作的自动化程度不同，又分为手动准同期、半自动准同期和全自动准同期三种方式。
正弦整步电压是不同频率的两正弦电压之差，其幅值作周期性的正弦规律变化。
它能反映两个待并系统间的同步情况，如频率差、相角差以及电压幅值差。
线性整步电压反映的是不同频率的两方波电压间相角差的变化规律，其波形为三角波。
它能反映两个待并系统间的频率差和相角差，并且不受电压幅值差的影响，因此得到广泛应用。
手动准同期并列，应在正弦整步电压的最低点(同相点)时合闸，考虑到断路器的固有合闸时间，实际发出合闸命令的时刻应提前一个相应的时间或角度。
自动准同期并列，通常采用恒定越前时间原理工作，这个越前时间可按断路器的合闸时间整定。
准同期控制器根据给定的允许压差和允许频差，不断地检查准同期条件是否满足，在不满足要求时闭锁合闸并且发出均压均频控制脉冲。
当所有条件均满足时，在整定的越前时刻送出合闸脉冲。
三、实验项目和方法（一）手动准同期1．按准同期并列条件合闸将“同期方式”转换开关置“手动”位置。
在这种情况下，要满足并列条件，需要手动调节发电机电压、频率，直至电压差、频差在允许范围内，相角差在零度前某一合适位置时，手动操作合闸按钮进行合闸。
观察微机准同期控制器上显示的发电机电压和系统电压。
往电压额定值的方向调整，直至“压差闭锁”灯熄灭。
观察微机准同期控制器上显示的发电机频率和系统频率，往频率额定值的方向调整，直至“频差闭锁”灯熄灭。
准同期并网的步骤如下
①一台未投入系统并网运行的发电机与系统中其他发电机是不同步的，这样的发电机稳定性差。
一般发电机应并网，发电机并网有四个条件：1、待并发电机电压与母线电压的幅值相等。
2、待并发电机频率与母线频率相同。
3、发电机相序与电网相同。
4、并网开关合闸时，待并发电机与母线电压间的瞬时相角差应为零。
②发电机并网前要进行假同期并列，检查好母线侧电压相序，不合并网断路器隔离刀闸，投入发电机的保护，在发电机侧PT与母线侧PT二次同名相之间接0~300V的交流电压表，合灭磁开关，将发电机电压频率调至额定值，这时观察电压表，应周期性的由零伏至线电压之间变化。
同时观察同步表在转到12点时，这时的电压表指示为零。
同步表在6点时电压表为最大值。
同时观察同步继电器TJJ，电压表为零时接点通，电压表有值时断开。
一切正常后，观察同步表指针(顺时针转动)时说明发电机频率比系统高，应减低发电机转数。
反时针转动时，应增加发电机转数。
当顺时针方向缓慢转动时，指针接近同步点(12点)，考虑合闸延时时间，当接近同步点(12点)提前一点，提前约0.1~0.2S时，合断路器合闸开关，假同期并网成功。
断开断路器，合上隔离开关重复上述程序，进行发电机并网。
以上就是准同期并网程序。
这种并网瞬间冲击电流小，对系统电压没有影响。
缺点就是操作比较麻烦，对操作人员要求要高度集中精力。
准同期并列适用范围：大容量发电机并入系统及孤立小电网多台小型发电机并列。
第一、二章1、准同期并列与自同期并列方法有何不同?对它们的共同要求是什么?两种方法各有何特点？两种方法适用场合有何差别？、准同期并列的理想条件是什么?（1）准同期：发电机在并列合闸前已励磁，当发电机频率、电压相角、电压大小分别和并列点处系统侧的频率、电压相角、电压大小满足并列条件时，将发电机断路器合闸，完成并列操作.自同期：将未励磁、接近同步转速的发电机投入系统，并同时给发电机加上励磁,在原动机力矩、同步力矩等作用下把发电机拖入同步,完成并列操作.（2)冲击电流小,拉入同步快（3)准同期：优点:冲击电流小,进入同步快。
缺点：操作复杂、并列时间稍长。
自同期：优点:操作简单、并列迅速、易于实现自动化。
缺点：冲击电流大、对电力系统扰动大，不仅会引起频率振荡，而且会在自同期并列的机组附近造成电压瞬时下降。
（4)准同期：系统并列和发电机并列自同期：电力系统事故,频率降低时发电机组的快速启动准同期并列的理想条件是：•待并发电机频率与系统频率相等，即频率差为零, Δf = 0•待并发电机电压和系统电压幅值相等，即电压差为零，ΔU = 0•待并发电机电压与系统电压在主触头闭合瞬间的相角差为零, Δδ= 02。
准同期并列的理想条件有哪些?如果不满足这些条件，会有什么后果？①发电机的频率和电网频率相同；②发电机和电网的的电压波形相同;③发电机的电网的电压大小、相位相同；④发电机和电网的相序相同,相角差为零。
如果ΔU很大，则定子电流过大时，将会引起发电机定子绕组发热，或定子绕组端部在电动力的作用下受损。
因此，一般要求电压差不应超过额定电压的5％～10％；如果δ很大，定子电流很大，其有功分量电流在发电机轴上产生冲击力矩，严重时损坏发电机，通常准同步并列操作允许的合闸相位差不应超过去5°；发电机在频差较大的情况下并入系统，立即带上较多正的（或负的）有功功率，对转子产生制动（或加速）的力矩,使发电机产生振动，严重时导致发电机失步，造成并列不成功。
发电机准同期并列在发电厂的生产过程中，发电机组与系统的并列是一项非常重要的操作。
由于各种原因在并列过程中发生事故的现象时有发生，这种事故对电力生产和电气设备造成的损害是非常严重的，因此有必要对发电机组的并列过程中详细了解，进行认真的分析提高认识。
标签：同期并列;电压差;频率差;相角差2014年6月4日，某厂机组检修后并网，发生非同期并列事故，造成主变损坏，机组延期并网的恶性事故。
事后查明在机组检修过程中，对同期装置进行了校验，恢复措施时，将同期装置待并侧电压线接反。
1、发电机的同期发电机并列方式可分为准同期并列和自同期并列。
准同期并列为待并发电机在并列前已加励磁，通过调节励磁，当发电机的电压、频率、相位与系统的电压、频率、相位接近时，将待并发电机出口断路器合闸，完成并列。
自同期并列即为先将励磁绕组经过一个电阻闭路，在不加励磁的条件下，当待并发电机频率与系统频率接近时，合上发电机断路器，随即加上励磁，利用电机的自整步作用，将发电机拉入同步[1]。
现在一般采用准同期并列，因为准同期并列的优点是发电机冲击电流很小甚至没有，对电力系统几乎无影响，但必须满足准同期并网的条件否则造成非同期并网，在最恶劣条件下非同期并网的冲击电流比机端三相短路电流还大，可达发电机额定电流的20-30倍。
同期并列的条件为发电机电压、频率、相位与系统电压、频率、相位一致。
我公司发电机的并列方式采用准同期并网。
当发电机电压升至额定电压范围时，由于发电机侧与系统侧两侧电压幅值和频率不同，并存在相位差，系统侧和待并侧存在的电压差会随着时间的变化而变化。
在某一时刻电压差为最小值，此时即为同期点，如图1所示。
在图1中，可以看到在同期点前同期点后待并侧与系统侧同相之间均存在着电压差，在同期点进行并网，是最理性的状态，此时并列瞬间的冲击电流，对系统电压几乎没有影响，并列后发电机组与电网立即进入同步运行，不会发生任何扰动。
所以准同期并网的一个要点为能够准确的捕捉同期点，否则极易造成非同期并网。
