SBW-100KVA全自动补偿式交流稳压器的使用及维护摘要：为保证电压稳定，SBW系列三相全自动补偿式电力稳压器得到广泛使用，并展现颇多优势。
如果因为外界因素影响，或者负载发生变化导致电压波动大，可以借助稳压器增强电压的稳定性，提升设备的运行效率和安全性。
为深入了解此类型稳压器的使用情况，将SBW-100KVA全自动补偿式交流稳压器作为主要研究对象，明确了稳定器的应用特点和原理，并结合设备运行要求，对安装、使用、维护以及故障处理分别进行探讨，确保设备在使用过程中能将功能和作用发挥到最大。
关键词：SBW-100KVA；全自动；补偿式交流稳压器；使用及维护引言在当前社会生产生活中，如果电压缺乏稳定性，会导致设备老化，缩短设备的使用寿命，甚至需要频繁维修和保养设备，因此维持设备电压稳定至关重要。
SBW-100KVA全自动补偿式交流稳压器在维持电压稳定方面发挥重要作用，效率高且时效性强，能够为生产工作的开展提供交流稳压电源，促进生产效率的提高。
故而，应该强化对此类稳压器的研究与应用。
1SBW-100KVA全自动补偿式交流稳压器的应用特点和原理1.1 应用特点SBW-100KVA全自动补偿式交流稳压器的特点较多，诸如容量大、效率高，适用的负载相对广泛，可以承受瞬时超载，也达到连续工作的目的。
在稳压器运行阶段，手动、自动开关可以做到灵活切换。
并且此类设备在具体安装过程中，便利性强，对技术人员的要求不高，使用过程安全且稳定。
SBW-100KVA全自动补偿式交流稳压器的组成部分较多，诸如补偿电路、伺服电机控制电路、减速传动结构等。
为保证稳压器能平稳运行，在实际应用期间，需要对稳压器的工作原理明确掌握，注意应用规范和操作流程。
1.2 工作原理SBW-100KVA全自动补偿式交流稳压器是由多个部分组合而成，包括显示电路、操作电路、补偿系统等。
稳定器在具体运行阶段，工作原理具体如图1所示。
结合图1可以看出，主要由三相输入电压经过补偿电路、保护电路，最后输出电压，在此期间，电压检测补偿电路，而旁路系统则由补偿电路和保护电路构成。
直流可调稳压电源的故障排查和维修方法直流可调稳压电源是一种广泛应用于电子设备中的电源设备，其作用是提供稳定的直流电压输出。
然而，在长期使用过程中，不可避免会出现一些故障情况。
本文将介绍直流可调稳压电源的常见故障情况以及相应的排查和维修方法。
一、无输出故障1. 检查输入电源：首先，确认输入电源是否正常接通，并检查其电压稳定性。
如果输入电源的电压异常，可以尝试更换或修复电源输入。
2. 检查输出调节器：如果输入电源正常，但仍无法输出稳定的电压，可能是调节器出现故障。
检查调节器的连接是否良好，排查并修复可能存在的接触不良或线路破损问题。
3. 检查电子元件：如果以上步骤仍无法解决无输出问题，可能是电源内部的电子元件损坏。
检查关键元件，如稳压管、电容器等，是否存在烧坏、漏液等情况。
如有需要，更换损坏的元件。
二、输出电压波动大1. 检查负载情况：输出电压异常波动可能与负载变化较大有关。
检查负载是够稳定，并适当调整负载情况以减小波动。
2. 检查电容器：电容器是稳压电源输出电压平稳的重要元件。
检查电容器是否损坏或漏液，如有需要，更换问题电容器并进行合适的焊接。
3. 检查反馈电路：稳压电源的反馈电路能够对输出电压进行监测和控制。
检查反馈电路的连接情况，确保信号传输通畅。
如果有发现问题，修复或更换电路中的元件。
三、过热故障1. 检查散热器：过热可能是散热器无法有效散热引起的。
检查散热器的连接和散热片是否正常，如有需要，清理灰尘或更换散热器。
2. 检查风扇：风扇在稳压电源散热中起到重要作用。
检查风扇是否运转正常，如果不正常，可以更换故障风扇。
3. 检查工作环境：稳压电源的工作环境也会对其散热产生影响。
确保电源周围空气流通良好，并且避免高温环境下的工作。
四、保护功能触发1. 过流保护：如果直流可调稳压电源进入过流保护状态，可能是负载电流过大。
检查负载是否需要重新调整，以确保电流在稳定范围内。
2. 过压保护：当直流可调稳压电源进入过压保护状态时，可能是输出电压过高。

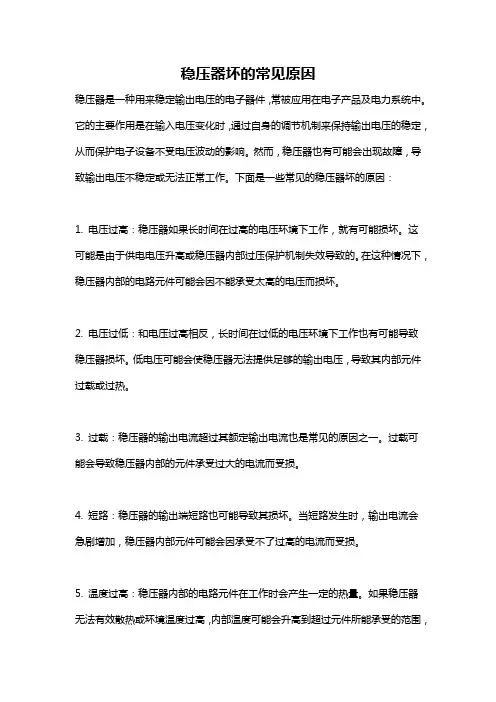

稳压器坏的常见原因稳压器是一种用来稳定输出电压的电子器件，常被应用在电子产品及电力系统中。
它的主要作用是在输入电压变化时，通过自身的调节机制来保持输出电压的稳定，从而保护电子设备不受电压波动的影响。
然而，稳压器也有可能会出现故障，导致输出电压不稳定或无法正常工作。
下面是一些常见的稳压器坏的原因：1. 电压过高：稳压器如果长时间在过高的电压环境下工作，就有可能损坏。
这可能是由于供电电压升高或稳压器内部过压保护机制失效导致的。
在这种情况下，稳压器内部的电路元件可能会因不能承受太高的电压而损坏。
2. 电压过低：和电压过高相反，长时间在过低的电压环境下工作也有可能导致稳压器损坏。
低电压可能会使稳压器无法提供足够的输出电压，导致其内部元件过载或过热。
3. 过载：稳压器的输出电流超过其额定输出电流也是常见的原因之一。
过载可能会导致稳压器内部的元件承受过大的电流而受损。
4. 短路：稳压器的输出端短路也可能导致其损坏。
当短路发生时，输出电流会急剧增加，稳压器内部元件可能会因承受不了过高的电流而受损。
5. 温度过高：稳压器内部的电路元件在工作时会产生一定的热量。
如果稳压器无法有效散热或环境温度过高，内部温度可能会升高到超过元件所能承受的范围，从而导致稳压器损坏。
6. 绝缘故障：稳压器内部的绝缘故障也可能导致其损坏。
例如，绝缘层老化、绝缘材料损坏或电路板之间的绝缘失效等都可能导致电流泄漏和短路，进而损坏稳压器。
7. 其他因素：除了上述原因外，稳压器的损坏还可能与部件老化、质量问题以及制造过程中的错误等因素有关。
总之，稳压器坏的原因很多，常见的包括电压过高或过低、过载、短路、温度过高、绝缘故障以及其他因素。
为了确保稳压器的正常运行，用户应注意电压环境的稳定性、合理安排负载、提供良好的散热条件，并定期检查和维护稳压器。

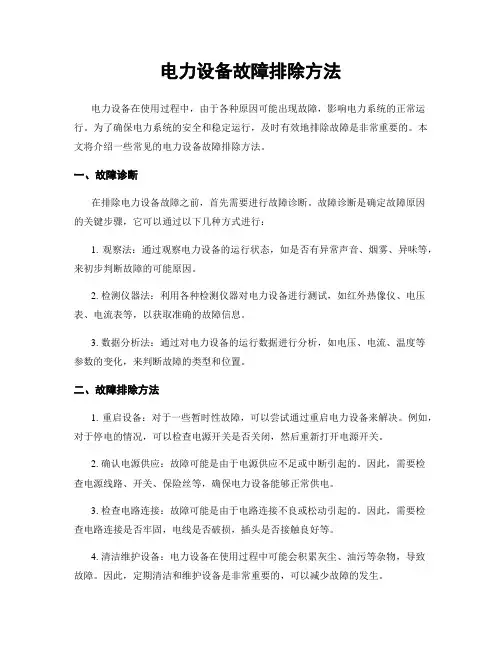

电力设备故障排除方法电力设备在使用过程中，由于各种原因可能出现故障，影响电力系统的正常运行。
为了确保电力系统的安全和稳定运行，及时有效地排除故障是非常重要的。
本文将介绍一些常见的电力设备故障排除方法。
一、故障诊断在排除电力设备故障之前，首先需要进行故障诊断。
故障诊断是确定故障原因的关键步骤，它可以通过以下几种方式进行：1. 观察法：通过观察电力设备的运行状态，如是否有异常声音、烟雾、异味等，来初步判断故障的可能原因。
2. 检测仪器法：利用各种检测仪器对电力设备进行测试，如红外热像仪、电压表、电流表等，以获取准确的故障信息。
3. 数据分析法：通过对电力设备的运行数据进行分析，如电压、电流、温度等参数的变化，来判断故障的类型和位置。
二、故障排除方法1. 重启设备：对于一些暂时性故障，可以尝试通过重启电力设备来解决。
例如，对于停电的情况，可以检查电源开关是否关闭，然后重新打开电源开关。
2. 确认电源供应：故障可能是由于电源供应不足或中断引起的。
因此，需要检查电源线路、开关、保险丝等，确保电力设备能够正常供电。
3. 检查电路连接：故障可能是由于电路连接不良或松动引起的。
因此，需要检查电路连接是否牢固，电线是否破损，插头是否接触良好等。
4. 清洁维护设备：电力设备在使用过程中可能会积累灰尘、油污等杂物，导致故障。
因此，定期清洁和维护设备是非常重要的，可以减少故障的发生。
5. 更换损坏零部件：如果经过检查确认某些零部件损坏，需要及时更换。
例如，损坏的电源线、开关、保险丝等，应该被更换为新的。
6. 调整设备参数：有些故障可能是由于设备参数设置不正确引起的。
因此，需要仔细检查设备的参数设置，如电压、电流、频率等，确保其符合要求。
7. 寻求专业帮助：如果以上方法无法解决故障，或者故障涉及到高压电力设备，应该寻求专业人员的帮助。
他们具有专业知识和经验，能够更好地排除故障。
三、故障排除的注意事项在进行电力设备故障排除时，需要注意以下几点：1. 安全第一：排除故障时，应注意自身安全，避免触电和其他危险。

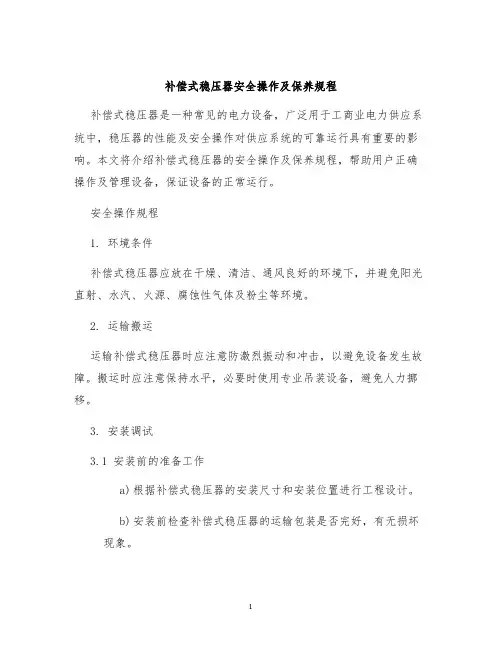

补偿式稳压器安全操作及保养规程补偿式稳压器是一种常见的电力设备，广泛用于工商业电力供应系统中，稳压器的性能及安全操作对供应系统的可靠运行具有重要的影响。
本文将介绍补偿式稳压器的安全操作及保养规程，帮助用户正确操作及管理设备，保证设备的正常运行。
安全操作规程1. 环境条件补偿式稳压器应放在干燥、清洁、通风良好的环境下，并避免阳光直射、水汽、火源、腐蚀性气体及粉尘等环境。
2. 运输搬运运输补偿式稳压器时应注意防激烈振动和冲击，以避免设备发生故障。
搬运时应注意保持水平，必要时使用专业吊装设备，避免人力挪移。
3. 安装调试3.1 安装前的准备工作a)根据补偿式稳压器的安装尺寸和安装位置进行工程设计。
b)安装前检查补偿式稳压器的运输包装是否完好，有无损坏现象。
c)安装前应对周围环境进行评估，确保安装位置满足稳压器的安全要求。
3.2 安装过程a)按照补偿式稳压器装置的安装图纸安装支架，并保持支架水平。
b)安装稳压器之前，先对原有电缆、器具进行检查和试验，确保线路质量良好。
c)在安装补偿式稳压器前，先将稳压器除尘，检查铜排是否紧固、接触良好。
同时检查其它引出端子柜、中继接头、和校准电位器等部件连接是否正常，电缆接口是否松动。
3.3 调试过程a)稳压器调试需由专业人员进行。
b)启动补偿式稳压器时，要先检查内部部件是否完好。
当稳压器出现无法启动的情况时，要停止操作，并通知维修人员进行排查。
c)在启动稳压器后，应进行稳压器的校准，校准后应列入稳压器使用日志中。
4. 停止使用当补偿式稳压器停止使用时，必须先关闭所有开关，停止压缩空气。
在设备停止运行并充分放电后方可进行检修和维护，操作人员必须穿戴好工作服、鞋、手套等，以免因接触高压设备而造成安全事故。
保养规程1. 稳压器清洗定期清洗补偿式稳压器，以保持其良好的绝缘性能和导电性能。
清洗前，需切断稳压器的电源，并充分放电。
清理带电部分时，必须施于绝缘罩或带有绝缘手套。
2. 检修维护a)定期对补偿式稳压器进行检查和测量，以保证其正常运行。
电压不稳怎么办电压不稳是指电力系统中的电压波动或波动幅度超出了允许范围，这可能会导致许多电气设备无法正常运行或甚至损坏。
电压不稳的原因可能包括电网供电问题、负载变化、电缆老化等。
解决电压不稳的方法可以分为两大类：主动控制和被动控制。
主动控制是指通过改变供电系统的结构和运行方式来主动控制电压的稳定性。
以下是一些主动控制电压不稳的方法：1. 安装电压稳定器：电压稳定器是一种能够自动调节电压的设备。
它可以根据电网的电压变化自动调节输出电压，使其保持在设定范围内。
电压稳定器通常安装在电力设备的输入端，可以有效地保护设备免受电压不稳的影响。
2. 增加电容器：电容器可以存储电能，并在需要时释放。
通过增加电容器的容量，可以提高电力供应系统的短期电能储备能力，从而增加电压的稳定性。
这是一种常见的提高电压质量的方法，特别适用于在负荷突变时电压短时波动较大的情况。
3. 使用电压调节器：电压调节器是一种可以调节电压的设备，它可以通过增加或减少电流来调节电压值，使其保持在设定范围内。
电压调节器可以应用于各种场合，如住宅、工业设备和办公室。
4. 实施电力优化措施：通过优化供电系统的结构和运行方式，可以减少电压不稳的发生。
例如，可以合理规划电网的输电线路和变电站的位置，减少电力传输过程中的能量损耗和电压损失。
另一种解决电压不稳的方法是被动控制，即在受到电压不稳影响时采取相应的保护措施。
以下是一些被动控制电压不稳的方法：1. 安装稳压器和过压保护器：稳压器可以将电压稳定在设定值，并避免电压波动对设备的损坏。
过压保护器可以在电压超过设定范围时切断电源，保护设备免受损坏。
2. 使用电压敏感器：电压敏感器可以监测电压波动或过压，并发出警报，提醒用户采取相应的措施。
这可以帮助用户及时发现电压不稳的问题并采取正确的解决方法。
3. 隔离负载设备：如果某个负载设备对电压要求较高，可以考虑将其与其他负载设备隔离，避免电压不稳对其造成影响。
4. 定期检查维护设备：定期检查和维护设备可以帮助及早发现电压不稳的问题，并及时采取修复措施。

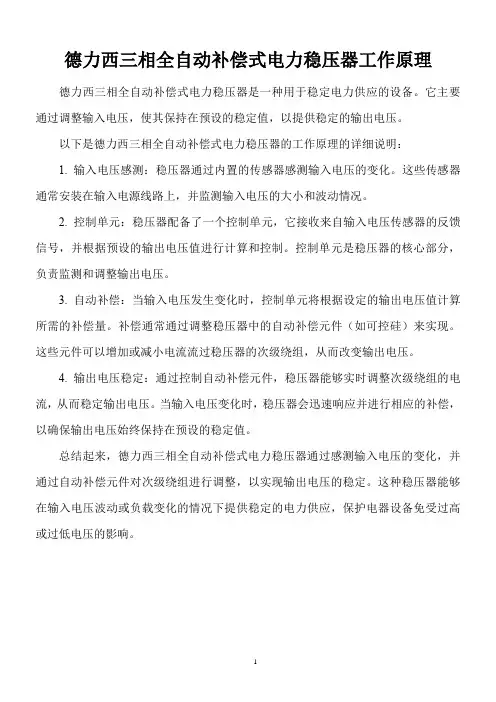

德力西三相全自动补偿式电力稳压器工作原理
德力西三相全自动补偿式电力稳压器是一种用于稳定电力供应的设备。
它主要通过调整输入电压，使其保持在预设的稳定值，以提供稳定的输出电压。
以下是德力西三相全自动补偿式电力稳压器的工作原理的详细说明：
1. 输入电压感测：稳压器通过内置的传感器感测输入电压的变化。
这些传感器通常安装在输入电源线路上，并监测输入电压的大小和波动情况。
2. 控制单元：稳压器配备了一个控制单元，它接收来自输入电压传感器的反馈信号，并根据预设的输出电压值进行计算和控制。
控制单元是稳压器的核心部分，负责监测和调整输出电压。
3. 自动补偿：当输入电压发生变化时，控制单元将根据设定的输出电压值计算所需的补偿量。
补偿通常通过调整稳压器中的自动补偿元件（如可控硅）来实现。
这些元件可以增加或减小电流流过稳压器的次级绕组，从而改变输出电压。
4. 输出电压稳定：通过控制自动补偿元件，稳压器能够实时调整次级绕组的电流，从而稳定输出电压。
当输入电压变化时，稳压器会迅速响应并进行相应的补偿，以确保输出电压始终保持在预设的稳定值。
总结起来，德力西三相全自动补偿式电力稳压器通过感测输入电压的变化，并通过自动补偿元件对次级绕组进行调整，以实现输出电压的稳定。
这种稳压器能够在输入电压波动或负载变化的情况下提供稳定的电力供应，保护电器设备免受过高或过低电压的影响。
1。

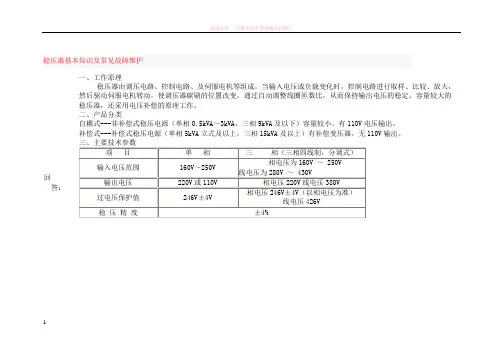

稳压器基本知识及常见故障维护回答：一、工作原理稳压器由调压电路、控制电路、及伺服电机等组成，当输入电压或负载变化时，控制电路进行取样、比较、放大，然后驱动伺服电机转动，使调压器碳刷的位置改变，通过自动调整线圈匝数比，从而保持输出电压的稳定。
容量较大的稳压器，还采用电压补偿的原理工作。
二、产品分类自耦式---非补偿式稳压电源（单相0.5kVA～3kVA，三相9kVA及以下）容量较小，有110V电压输出。
补偿式---补偿式稳压电源（单相5kVA立式及以上，三相15kVA及以上）有补偿变压器，无110V输出。
三、主要技术参数项目单相三相（三相四线制，分调式）输入电压范围160V～250V相电压为160V ～ 250V线电压为280V ～ 430V输出电压220V或110V 相电压220V线电压380V过电压保护值246V±4V相电压246V±4V（以相电压为准）线电压426V稳压精度±4%1四、选型方法1、容量安全系数交流稳压电源是以输出视在功率(kVA)为标称额定容量，而一般情况下负载都不是纯电阻性的，即功率因数COS￠≠1，稳压器实际能输出的有功功率kW=容量(kVA)×COS￠。
所以在实际选型时要按用电设备的额定功率、功率因数和负载类型等具体情况来合理选择稳压电源，其输出功率应留有适当余量，特别是冲击性负载选型时余量要更大，具体选型安全系数见下表负载性质设备类型安全系数选择稳压电源容量纯阻性负载白炽灯、电阻丝、电炉等设备 1.25~1.51.25~1.5倍负载总功率感性、容性负载荧光灯具、风机、电动机、水泵、空调、电脑、电冰箱等2 ~3 ≥2~3倍负载总功率大电感性、电容性负载（如电动机、电脑）环境下，选型时应考虑负载的起动电流特别大（达额定电流的5~8倍），所以选择稳压器容量时应是负载功率的2.5~3倍。
如：三相电机2.2kW 1台，5.5 kW 1台，选用稳压器时，容量≥（2.2kW+5.5 kW）×2.5=19.25 kVA，即至少要选用三相SJW-20 kVA以上产品的稳压器。
电源稳压器维修方法电源稳压器可以说是一种十分有效又安全的电器辅助设备，应用范围十分广泛。
不过它在是一个过程中，由于各种原因，难免会出现一些问题。
下面就是店铺为大家整理的电源稳压器的常见故障以及维修方法。
电源稳压器维修方法一、开机时，电压表不指示故障原因1、电源插头没插紧，电压没有输出。
2、保险丝断了。
维修方法1、检查一下电源插座，把电源插头插牢。
2、检查保险丝，按照要求更换符合规定的保险丝。
二、稳压器能够稳压，但是稳压值偏移故障原因1、电压表读取的数值不准确2、电压微调电位器移位了。
维修方法1、检查一下电压表，视情况维修或者更换它。
2、将电压微调电位器进行正确的调节。
三、稳压线圈烧坏故障原因稳压器的负载太大，已经超过了稳压器的正常负荷范围。
维修方法更换稳压线圈。
在更换的时候要注意调节电压以及线圈的安装位置，如果不能正确操作，即使换上了线圈，也会再次烧坏。
四、接上稳压器后断路器开关跳闸故障原因1、稳压器的输入线接错了。
2、高分断断路器开关额定电流不对。
维修方法1、检查稳压器的输入线，将其正确接好。
2、更换合适的高分断断路器。
五、输出电压表不停的来回摆动而且碳刷处还会产生火花故障原因1、碳刷严重磨损。
2、碳刷与稳压线圈的平面接触压力太小。
维修方法1、更换新的碳刷。
2、用细锉刀或者砂纸把碳刷和稳压线圈处理干净，然后调整碳刷的压力。
六、三相不启动，没有输出电压故障原因1、控制线路板不工作。
2、控制线路板处在保护状态。
3、输入缺相。
维修方法1、控制线路板不工作一般是掉线或者自身损坏了，需要修复或者更换。
2、控制线路板在保护状态，一般是输入相线电压超出了稳压范围，只要调整输入电压即可。
3、正确输入三相，应该是三相四线制或五线制。
电源稳压器分类LW-SBW补偿式基本结构：采用电机带动碳刷在自藕变压器绕组匝间滑动而直接调节输出电压或通过补偿变压器调节输出电压。
技术指标：输入范围：单相176V-264V/三相304V-456V 频率：47HZ-63HZ输出额定：相电压220V，线电压380V 中心电压值调节范围±8%稳压精度：±(1-5)% 常规设定为±2% 响应时间快(一个电源周波200ms)电压：指针显示电流：指针显示工作状态：稳压状态/市电状态异常：过压、欠压、过载、保险丝断工作方式：具有稳压和市电两种工作方式过载能力：4 倍额定电流2 秒钟LW-SVCE 高精度稳压器基本结构：该系列稳压器是由接触式自耦变压器、伺服式电动机、自动控制电路等组成，当电网电压不稳定或负载变化时，自动采样稳压器控制电路发出信号驱动伺服电机，调整稳压器自耦调压器碳刷的位置，使稳压器输出电压调整到额定值并达到稳定状态。
D B W(S B W)系列全自动补偿式电力稳压器符合标准：J B/T8749.8警告1 三相SBW稳压器必须接入零线即三相四线才能工作，严禁用地线代替零线，或不接零线。
通电后应使用电压转换开关，观察三相电压均正常方可投入运行。
2 为了确保设备和人身安全，自动稳压器外壳均设有接地螺钉或接地端子，安装时务必接好地线。
3 安装、接线、调整等带电工作，必须由电工来操作，避免在接线，调整时触电或损坏稳压器。
注意1 输入电压在允许范围内，输出电压不稳定应进行检查(见故障原因与排除)，输入电压稍超出允许范围，输出电压的改变若对用户影响不大，适当降容可继续运行。
当输入电压返回到允许范围内，输出电压能自动保持稳定。
2 常规型号的稳压器没有独立的分相控制与调节功能，如输入电压三相不平衡(超出额定值±4%)或使用负载造成三相电压不平衡时，需采用分相调压补偿式稳压器SBW-F型号。
3 当输入电压值小于额定值的90%时，输出端负载应随输入电压的降低而减少，输入电压为下限时，使用负载为额定容量的60%(为纯阻性负载时)。
1 概述DBW、SBW系列全自动补偿式电力稳压器(以下简称稳压器)是我集团公司采用国际先进的补偿式技术，同时结合我国电力系统的国情而设计制造的，当电网电压波动或负载变动而造成电压波动时能自动保持输出电压的稳定。
稳压器具有容量大、效率高、电压调节平稳、无波形畸变，适用负载广泛，可长期连续工作，自动、手动随意切换，使用方便等优点，可广泛用于工业、农业、邮电、通讯领域的大型机电设备等一切需要稳压供电的场所。
本产品按JB/T7620标准设计、制造与检验。
2 产品特点2.1 具有开机延时功能在稳压状态运行时，按稳压按钮，稳压器开机调整到稳压额定值时(几秒钟)，才有输出电压供用电设备。
2.2 具有输出过电压保护与报警功能在稳压状态，当输入电压大大超出输入电压范围(304V～456V)或其他原因致使稳压器的输出电压出现过电压(426±7V)时，稳压器切断电源并报警，当输出电压降低时,自动恢复工作。
稳压电源常见故障解决方法1.稳压电源有输出，但开机不自检这主要是因为电源的PW-OK信号延迟时间不够或无输出造成的。
开机后，用电压表测量PW-OK的输出端(电源插头的8脚)有无+5V。
此时应检查比较器LM393是否损坏。
如因延时不够，则应检查延时电路中的电阻R104和电容C60。
2.稳压电源输出电压不准如果只有一档电压偏离额定值，而其他各档电压均正常，则是该档电压的集成稳压电路或整流二极管损坏。
如全部偏离额定值，则是由IC1的1、2脚误差放大器，R39、C32误差放大器负反馈回路，取样电阻R33、R34、R35、构成+5V、+12V自动稳压控制电路有故障。
在更换稳压电源电路中的二级管时要注意，因为逆变器工作频率较高，一般大于20kHz，另外负载电流也较大，故电源中+5V档采用肖特基高频整流二极管SBD，其余各档也采用恢复特性的高频整流二极管FRD。
所以在更换时要尽可能找到相同类型的整流二极管，以免再次损坏。
3.风扇不转或发生响声计算机稳压电源的风扇通常采用接在+12V直流输出端的直流风扇。
如果电源输入输出一切正常，而风扇不转，多为风扇电机损坏。
如果发出响声，其原因之一是由于机器长期的运转或运输过程中的激烈振动引起风扇的4个固定螺钉松动;其二是风扇内部灰尘太多或含油轴承缺油，只要及时清理或加入适量的高级润滑油，故障就可排除。
4.受控启动后直流电源无输出(1)T2原边VT3、VT4推动管损坏，R54电阻阻值变大;(2)半桥功率变换电路开关管VT1、VT2至少有一个开路;(3)防偏磁电容C8容量变小或开路。
5.稳压电源负载能力差稳压电源负载能力差主要表现为：电源在轻负载情况下，如只向系统板、软驱供电时，能正常工作，而在配上大硬盘、扩充其他设备时，往往电源工作就不正常。
这种情况一般是功率变换电路的开关管VT1、VT2性能不好，滤波电容器C5、C6容量不足。
更换滤波电容时应注意2个电容的容量和耐压值必须一致。
浅析电网电压不稳定的原因及解决办法【摘要】保障供电的稳定性是保障社会经济增长和满足用户需求的重要问题。
本文分析了电压稳定性破坏的原因及危害，针对电压不稳定的原因，提出了具体解决措施。
【关键词】稳定性；电压；破坏；措施随着我国经济建设的蓬勃发展，社会对电力资源的需求日益增长，用户对电力系统的要求也越来越高。
供电的可靠性和稳定性已经成为保障经济增长和满足用户需求的重要问题。
保障供电的稳定性也是改善内外部投资环境、满足人民日益增长的生活水平以及提升综合国力的重要体现。
1.电压稳定性破坏的原因研究认为,电压崩溃日趋严重的主要原因有以下几点:一是由于经济上及其它方面(如环保)的考虑,发、输电设备使用的强度日益接近其极限值;二是并联电容无功补偿大量增加,因而当电压下降时,向电网提供的无功功率按电压平方下降;三是线路或设备的投切,引起电压失稳的可能性往往比功角稳定研究中所考虑的三相短路情况要大得多,然而人们长期以来只注意功角稳定的研究。
电力系统稳定问题的物理本质是系统中功率平衡问题,电力系统运行的前提是必须存在一个平衡点。
电力系统的稳定问题,直观的讲也就是负荷母线上的节点功率平衡问题。
当节点提供的无功功率与负荷消耗的无功功率之间能够达成此种平衡,且平衡点具有抑制扰动而维持负荷母线电压的能力,电力系统即是电压稳定的,反之倘若系统无法维持这种平衡,就会引起系统电压的不断下降,并最终导致电压崩溃。
当有扰动发生的时候,会造成节点功率的不平衡,任何一个节点的功率不平衡将导致节点电压的相位和幅值发生改变。
各节点电压和相位运动的结果若是能稳定在一个系统可以接受的新的状态,则系统是稳定的,若节点的电压和相角在扰动过后无法控制的发生不断的改变,则系统进入失稳状态。
电力系统的电压稳定和系统的无功功率平衡有关,电压崩溃的根本原因是由于无功缺额造成的,扰动发生后,系统电压无法控制的持续下降,电力系统进入电压失稳状态。
无论是来自动态元件的扰动还是来自网络部分的扰动,所破坏的平衡均归结为动态元件的物理平衡。
