压力管道巡检与维护1. 压力管道的定义和作用压力管道是用于输送液体、气体等流体的管道,如石油、天然气、水、蒸汽等。
常见的压力管道有输油管道、气体输送管道、供水管道等。
压力管道在生产生活中有着重要的作用,如石油管道能够使石油从采集地输送到加工、储存地;气体管道则可以将天然气和其他气体输送到城市燃气管网或者工业企业中使用。
2. 压力管道的安全问题压力管道一旦发生泄漏或者爆炸,会造成严重的人员伤亡和财产损失。
因此,对于压力管道的安全问题必须高度重视,进行科学的巡检和维护是关键。
3. 压力管道巡检压力管道的巡检应该定期进行,旨在发现管道的隐患和故障,及时采取措施进行维护保养,确保管道操作的安全和可靠性。
管道巡检的重点包括以下内容:•管道的外观和内部检查,应该密切关注管道表面是否有腐蚀、裂纹、损坏等问题,以及管道内部是否积存了水垢或者其他杂质。
•管道连接处的检查,主要是检查管道连接处是否紧固可靠,以及管道连接处有无渗漏问题。
•管道内部压力的检测,通过压力检测仪器检测管道内部的压力是否正常。
•管道周围环境的安全检查,即检查管道周围的环境是否安全,是否存在外部物体损害管道。
4. 压力管道维护压力管道的维护是指为了保障管道长期运行而采取的一系列预防性措施,包括以下几个方面:•置换管道内介质•清洗管道积垢•定期进行泄漏检测和预防维修•修补管道泄漏维护工作对于保障管道的可靠性、稳定性和工作寿命有着至关重要的作用,对于维护工作的质量和效率,应该建立科学的工作计划和工作标准,通过定期进行维护和保养,提高管道的工作效率和寿命,降低日常维护的成本。
5. 压力管道的安全风险预防考虑到管道巡检难度大、耗时长、成本高的问题,如何预防可能存在的管道安全问题,减少管道事故的发生,也需要考虑。
•实施隐患排查制度,定期检查、整改隐患,降低管道损伤风险。
•建立紧急预案,高效应对紧急情况的处理。
•实施管道信息化管理,利用传感等新技术,及时获取管道运行状态以及异常情况信息。
压力管道巡检与维护(一)压力管道是工业生产和生活用水中不可或缺的重要设施,然而由于其在使用过程中承受的高压和高温条件,若不进行定期巡检和维护,可能会造成意外爆破和泄漏等严重后果。
因此,压力管道的巡检与维护显得尤为重要。
一、巡检内容压力管道的巡检内容包括以下方面:1.压力管道本身的表面和结构是否存在损伤、腐蚀、裂缝等瑕疵。
2.检查管道支架、固定件、法兰连接等是否牢固、密封,有无松动或腐蚀现象。
3.检查管道内流体的流量、流速、温度和压力等参数是否正常。
4.采集管道电位腐蚀情况、压力力学性能试验、泄漏检测等特殊检测数据。
二、巡检周期压力管道巡检周期一般分为定期检测和不定期检测两种。
1.定期检测定期检测是指按照一定时间间隔进行的管道巡检,其周期根据管道使用情况、材料质量、设计寿命等因素来确定。
一般情况下,采用3年、5年等为基础的周期作为检测周期。
2.不定期检测不定期检测是指所检测的时间间隔不受预定检测周期限制而随时进行的管道巡检。
三、维护方法1.强化管理建立完善的管道管理制度和管道档案,加强现场管道监测和巡检。
2.改进维修方案根据承压管道损伤情况,及时制定合理的维修方案,及时维修、更换或升级管道设备。
3.加强人员培训加强对压力管道维护保养人员及操作工人的安全培训和技术培训,提高其安全意识和处理问题的能力。
4.引进新技术不断引进、研究新技术,完善压力管道监测系统,提高管道监测、维护和管理的效率和准确性。
综上所述,压力管道巡检与维护对于保障管道设备的安全正常运行至关重要,必须严格按照规程进行巡检和维护,及时发现问题并采取有效措施加以解决,从而确保整个管道设备的安全性和稳定性。
压力管道检验师培训讲义一、概述压力管道检验师是指具备相关知识和技能,能够进行压力管道的检验工作的专业人员。
随着工业领域的不断发展,压力管道的使用越来越广泛,因此,培训合格的压力管道检验师显得尤为重要。
二、培训目标培训的目标是使学员掌握压力管道的基本知识、检验方法和相关法规要求,具备进行压力管道检验的能力。
具体包括以下几个方面:1. 压力管道的基础知识:学员需要了解压力管道的基本概念、构造、分类、材料等基础知识,以便能够正确理解和判断管道的工作状态。
2. 压力管道的检验方法:学员需要学习和掌握各种常见的压力管道检验方法,如可视检验、超声波检测、射线检测等,以确保对管道进行全面准确的检验。
3. 相关法规要求:学员需要熟悉相关的法规和标准,如《压力管道安全技术监察规程》、《压力容器安全技术监察规程》等,以确保检验工作符合法规要求。
4. 安全意识和操作技能:学员需要具备良好的安全意识,了解压力管道检验中的安全风险,并掌握相应的安全操作技能,以确保自身和他人的安全。
三、培训内容培训的内容应包括以下几个方面:1. 压力管道的基本知识1.1 压力管道的定义和分类1.2 压力管道的构造和材料1.3 压力管道的工作原理和工作条件2. 压力管道的检验方法2.1 可视检验:包括外观检查、壁厚测量等2.2 超声波检测:包括探伤、测厚等2.3 射线检测:包括X射线和γ射线的应用2.4 磁粉检测:包括湿法和干法的应用2.5 涡流检测:包括涡流探伤和涡流测厚的应用3. 相关法规要求3.1 《压力管道安全技术监察规程》:包括法规的基本内容、适用范围、检验要求等3.2 《压力容器安全技术监察规程》:包括法规的基本内容、适用范围、检验要求等3.3 其他相关法规和标准:根据具体需求进行学习和了解4. 安全意识和操作技能4.1 安全意识培养:包括安全知识的学习、事故案例的分析等4.2 安全操作技能:包括个人防护装备的使用、安全操作规程的掌握等四、培训方法培训可以采用多种形式进行,如理论讲解、实践操作、案例分析、小组讨论等。
工业管道定期检验讲义1.压力管道概念:由管道组成件和管道支承件组成;管道组成件是指用于连接或装配管道的元件。
包括管子、管件、法兰、垫片、坚固件、阀门及膨胀接头、挠性接头、耐压软管、疏水器、过滤器、分离器等;管道支承件包括管道安装件和附着件;安装件指将负荷从管子或管道附着件上传递到支承结构或设备上的元件(如吊杆、拉杆、弹簧支吊架、松紧螺栓、托座、导轨、链条等);附着件指用焊接、螺栓连接或夹紧等方法附装在管子上的零件(如管吊、吊耳、吊夹、圆环、夹子等)。
2.压力管道分类:●长输管道●工业管道●公用管道长输管道(GA):产地、储存库、使用单位间用于输送商品介质的管道(穿越的区域大,涉及的行政区域多);工业管道(GC):企事业单位所属的用于输送工艺介质的工艺管道、公用工程管道及其辅助管道;公用管道(GB):城市或乡镇范围内用于公用事业或民用的燃气管道和和热力管道。
3.下面我们来讲工业管道定期检验内容:3.1适用范围:《定检规》适用于《压力管道安全管理与监察规定》适用范围的在用工业管道及附属设施,但不包括下列管道:(一)公称直径≤25mm的管道;(二)非金属管道;(三)最高工作压力>42MPa或<0.1MPa的管道。
这里的公称直径目前有两种解释,一种认为是指管道外径(无缝管),另一种认为是指公称通径。
本人认为较合适的应该是指公称通径,因为管道外径很少用“公称”两字来形容,只有通径才用“DN”。
3.2工业管道分级:见下表P(Mpa)介质≤1<4≥4<10≥10极毒GC1甲乙类气体甲类液体GC2 GC1可然流体有毒流体<400℃GC3 (GC2)(GC1)≥400℃GC2 GC1非可然流体无毒流体<400℃GC3 (GC2)(GC1)≥400℃GC2 (GC1)流体介质<400℃GC2GC1 ≥400℃/3.3定期检验种类:●在线检验是在运行条件下对在用工业管道进行的检验,在线检验每年至少一次;●全面检验是按一定的检验周期在在用工业管道停车期间进行的较为全面的检验;安全状况等级为1级和2级的在用工业管道,其检验周期一般不超过6年;安全状况等级为3级的在用工业管道,其检验周期一般不超过3年。

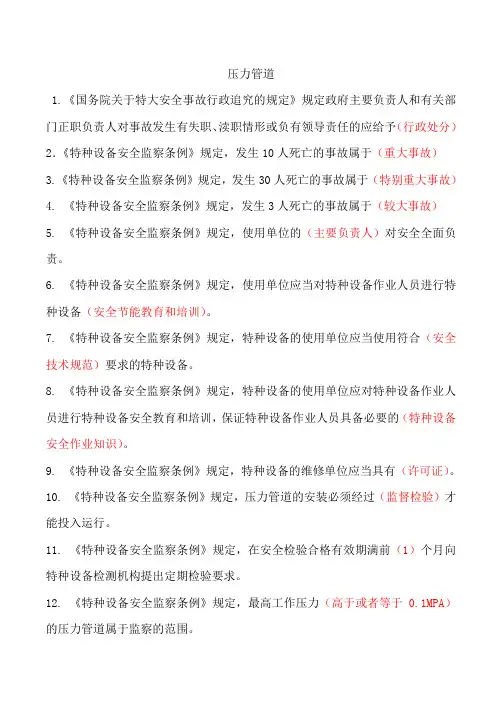

压力管道1.《国务院关于特大安全事故行政追究的规定》规定政府主要负责人和有关部门正职负责人对事故发生有失职、渎职情形或负有领导责任的应给予(行政处分)2.《特种设备安全监察条例》规定,发生10人死亡的事故属于(重大事故)3.《特种设备安全监察条例》规定,发生30人死亡的事故属于(特别重大事故)4. 《特种设备安全监察条例》规定,发生3人死亡的事故属于(较大事故)5. 《特种设备安全监察条例》规定,使用单位的(主要负责人)对安全全面负责。
6. 《特种设备安全监察条例》规定,使用单位应当对特种设备作业人员进行特种设备(安全节能教育和培训)。
7. 《特种设备安全监察条例》规定,特种设备的使用单位应当使用符合(安全技术规范)要求的特种设备。
8. 《特种设备安全监察条例》规定,特种设备的使用单位应对特种设备作业人员进行特种设备安全教育和培训,保证特种设备作业人员具备必要的(特种设备安全作业知识)。
9. 《特种设备安全监察条例》规定,特种设备的维修单位应当具有(许可证)。
10. 《特种设备安全监察条例》规定,压力管道的安装必须经过(监督检验)才能投入运行。
11. 《特种设备安全监察条例》规定,在安全检验合格有效期满前(1)个月向特种设备检测机构提出定期检验要求。
12. 《特种设备安全监察条例》规定,最高工作压力(高于或者等于0.1MPA)的压力管道属于监察的范围。
13. 《特种设备安全监察条例》规定,要求使用单位对特种设备每(1个月)自查一次。
14.《特种设备作业人员监督管理办法》规定,操作人员考试作弊的,(3年)内不得再次申请。
15.《在用工业管道定期检验规程》规定,(最高工作压力)小于0.1MPA的压力管道不属于定期检验的范围内。
16. 《在用工业管道定期检验规程》规定,安全状况等级为1级和2级的压力管道的检验周期一般不超过(6年)。
17. 《在用工业管道定期检验规程》规定,安全状况等级为3级的压力管道,其检验周期一般不超过(3年)。
压力管道1.《国务院关于特大安全事故行政追究的规定》规定政府主要负责人和有关部门正职负责人对事故发生有失职、渎职情形或负有领导责任的应给予(行政处分)2.《特种设备安全监察条例》规定,发生10人死亡的事故属于(重大事故)3.《特种设备安全监察条例》规定,发生30人死亡的事故属于(特别重大事故)4. 《特种设备安全监察条例》规定,发生3人死亡的事故属于(较大事故)5. 《特种设备安全监察条例》规定,使用单位的(主要负责人)对安全全面负责。
6. 《特种设备安全监察条例》规定,使用单位应当对特种设备作业人员进行特种设备(安全节能教育和培训)。
7. 《特种设备安全监察条例》规定,特种设备的使用单位应当使用符合(安全技术规范)要求的特种设备。
8. 《特种设备安全监察条例》规定,特种设备的使用单位应对特种设备作业人员进行特种设备安全教育和培训,保证特种设备作业人员具备必要的(特种设备安全作业知识)。
9. 《特种设备安全监察条例》规定,特种设备的维修单位应当具有(许可证)。
10. 《特种设备安全监察条例》规定,压力管道的安装必须经过(监督检验)才能投入运行。
11. 《特种设备安全监察条例》规定,在安全检验合格有效期满前(1)个月向特种设备检测机构提出定期检验要求。
12. 《特种设备安全监察条例》规定,最高工作压力(高于或者等于0.1MPA)的压力管道属于监察的范围。
13. 《特种设备安全监察条例》规定,要求使用单位对特种设备每(1个月)自查一次。
14.《特种设备作业人员监督管理办法》规定,操作人员考试作弊的,(3年)内不得再次申请。
15.《在用工业管道定期检验规程》规定,(最高工作压力)小于0.1MPA的压力管道不属于定期检验的范围内。
16. 《在用工业管道定期检验规程》规定,安全状况等级为1级和2级的压力管道的检验周期一般不超过(6年)。
17. 《在用工业管道定期检验规程》规定,安全状况等级为3级的压力管道,其检验周期一般不超过(3年)。
18. 《在用工业管道定期检验规程》规定,对于输送易燃、易爆介质的管道应该进行防静电接地电阻和法兰间电阻测定。
管道对地电阻和法兰间的接触电阻应分别小于等于或小于(100、0.03).19. 《在用工业管道定期检验规程》规定,公称直径小于(25mm)的管道可不属于定期检验范围。
20. 《在用工业管道定期检验规程》规定,在线检验中发现重大安全隐患应该(质量技术监督部门)备案,同时应认真填写检验报告。
21. 《在用工业管道定期检验规程》规定,最高工作压力(小于0.1MPA)的管道不属于定期检验的范围。
22.新的《特种设备安全监察条例》从(2009年5月1日)起开始实施。
23.最高工作压力大于(42MPA)的压力管道不属于《在用工业管道定期检验规程》定期检验范围。
24.根据《压力管道安全管理与监察规定》的分类方法,压力管道按其(用途)分为三类:工业管道、公用管道和长输管道。
25.《特种设备事故报告和调查处理规定》规定:当事人故意破坏、伪造事故现场、毁灭证据、未及时报告事故等致使事故责任无法认定的,当事人应当承担(全部责任)。
26.《特种设备作业人员监督管理办法》规定《特种设备作业人员证》每(4年)复查一次。
27. 《特种设备作业人员监督管理办法》规定持证作业人员发现事故隐患或者其他不安全因素未立即报告造成特种设备事故的,吊销《特种设备作业人员证》,持证人(3年)内不得再次申请《特种设备作业人员证》。
28. 《特种设备作业人员监督管理办法》规定持证作业人员以考试作弊或者以其他欺骗方式取得《特种设备作业人员》的,吊销《特种设备作业人员证》,持证人(3年)内不得申请《特种设备作业人员证》。
29. 《特种设备作业人员监督管理办法》规定跨地区从业的特种设备作业人员,(可以)向从业所在地的发证部门申请复审。
30. 《特种设备作业人员监督管理办法》规定特种设备作业人员应当按照国家有关规定经特种设备安全监督管理部门考核合格,取得国家统一格式的(特种设备作业人员证书),方可从事相应的作业或管理。
31. 《特种设备作业人员监督管理办法》规定特种设备作业人员应履行以下义务(应当严格执行特种设备的操作规程和有关的安全规章制度)。
32. 《特种设备作业人员监督管理办法》规定特种设备作业人员在作业过程中发现事故隐患或者其他不安全因素,应立即(向现场安全管理人员和单位有关2负责人报告)。
33. 《特种设备作业人员监督管理办法》规定特种设备作业人员证遗失或者损毁的,持证人员应当及时报告发证部门,并在(发证当地媒体)予以公告,查证属实,由发证部门补发证。
34.《特种设备作业人员考核规则》对特种设备作业人员年龄的上限作出规定(男女都不超过55岁)。
35.《特种设备作业人员考核规则》规定特种设备作业人员的考核工作由(质量技术监督管理部门)负责。
36. 《特种设备作业人员考核规则》规定特种设备作业人员考核两部分都是实行百分制,(都是60分)为及格。
37.《压力管道安全管理与监察规定》规定(核电厂)及交通工具上使用的压力管道和设备本体所属压力管道不适用本规定。
38.《压力管道安全技术监察规程-工业管道》规定:全面检验所发现的管道严重缺陷,使用单位应当制定修复方案,修复后,(检验机构)应当对修复部位进行检查确认:对不易修复的严重缺陷,也可采用安全评定的方法,确认缺陷是否影响管道安全运行到下一全面检验周期。
39.《压力管道使用登记管理规则》规定:经过改造、修理或者定期检验、基于风险检验,安全状况等级有变化的,使用单位应当在改造、修理或者定期检验、基于风险检验完成后的(30日)内,重新填写《使用登记表》,办理使用登记变更。
40. 《压力管道使用登记管理规则》规定:压力管道停用或报废时,在停用或者报废后的(30日)内,办理停用或者注销使用登记手续。
41.(压力管道使用登记管理规则)规定:因租赁,转让或承包等原因变更压力管道使用单位时,在租赁,转让或承包生效后30日内,重新填写使用登记表,办理使用等级变更。
42.(在用工业管道定期检验规程)规定:存在无产品和名牌的,性能不符合要求的,逾期不检查,不校验的情况的安全装置,不准继续使用。
43.(在用工业管道定期检验规程)规定安全状况等级为1及和2级的在用工业管道,其全面检验周期一般不超过6年。
44.(在用工业管道定期检验规程)规定安全状况等级为3级的在用工业管道,其全面检验周期一般不超过3年。
45.(在用工业管道定期检验规程)规定管道对地电阻最大不得大于100欧姆46.(在用工业管道定期检验规程)规定管道法兰间的接触电阻最大应小于0.03欧姆47.(在用工业管道定期检验规程)规定进行运行检查是存在铅封损坏问题的安全阀,应立即更换。
48.(在用工业管道定期检验规程)规定运行检查时如果爆破片装置存在问题时立即更换,但存在爆破片装置和管道见的截断阀未处于全开状态时不必更换49.(在用工业管道定期检验规程)规定具有存在某些不危及安全但难以纠正的缺陷情况之一的压力管道安全状况等级不能定为1级50.(在用工业管道定期检验规程)规定压力管道的定期检验分为在线检验,全面检验51.(在用工业管道定期检验规程)规定压力管道的在线检验的阀门检查应检查阀门表面是否存在腐蚀现象,阀体表面是否裂纹,严重缩孔等缺陷,阀门链接螺栓是否松动以及阀门操作是否灵活52.(在用工业管道定期检验规程)规定压力管道在线检验的位置与变形检验管道与管道,管道与相连设备之间有无相互碰撞及摩擦情况是否存在挠曲,下沉以及异常变形等53.(在用工业管道定期检验规程)规定压力管道在线检验的支吊架与管道接触有无积水现象,恒力弹簧支吊架转体移位只是是否越线,变力弹簧支吊架是否异常变形,偏斜或失载,吊杆连接配件是否损坏或异常及转导向支架间隙是否合适,有无卡涩现象54.(在用工业管道定期检验规程)规定压力管道检验中对安全阀进行外观检查,重点检查是否在校验有效期,是否有以上都是情况。
55.(在用工业管道定期检验规程)规定有新投用的管道(首次检验周期)情况的压力管道,应适当缩短其全面检验的周期。
56.(在用工业管道定期检验规程)规定在线检验的管道的压缩机,泵的出口部位,支吊架损坏部位附近的管道组成件以及焊接接头,曾经出现过影响管道安全运行的问题的部位,工作条件苛刻及承受交变载荷的管段部位一般为重点检查部位。
57.(在用工业管道定期检验规程)规定在线检验开始前,使用单位应准备好与检验有关的管道平面布置图,管道工艺流程图,历次在线检验及全面检验报告,单线图,运行参数等技术资料。
58.(在用工业管道定期检验规程)规定在线检验人员应对管线运行记录,开停车记录,管道故障处理记录,管道隐患监护措施情况记录,管道改造施工记录,检修报告等进行检查,并根据实际情况制定检验方案。
59.(在用工业管道定期检验规程)规定在线检验是在运行条件下对在用工业管道进行的检验,在线检验每年至少一次。
60.(在用工业管道定期检验规程)规定在线检验中发现存在严重问题的压力管道,应适当缩短其全面检验的周期。
61.(在用工业管道定期检验规程)规定在用工业管道应按一定的时间间隔进行压力试验,下面停用一年以上重新投用的情况不需要。
62.(在用工业管道定期检验规程)规定在用压力管道的安全状况等级定级工作,由该压力管道全面检验工作的机构负责。
63.(在用工业管道定期检验规程)下面合格不是压力管道的在线检验检验结论形式。
64.(在用工业管道定期检验规程)中规定全面检验是按一定的检验周期在在用工业管道停车期间进行的较为全面的检验。
65.(在用工业管道定期检验规程)中规定在线检验以宏观检查和安全保护装置检验为主,必要时进行测厚检验和电阻值测量。
66.《中华人民共和国安全生产法》规定:任何单位或者个人对事故隐患或者安全生产违法行为,均有权向负有安全生产监督管理职责的部门报告或者举报。
67.《中华人民共和国安全生产法》规定:生产经营单位应当在有较大危险因素的生产经营场所和有关设施,设备上,设置明显的安全警示标。
68.《中华人民共和国安全生产法》规定的安全生产管理方针是安全第一,预防为主。
69.下列说法哪些说法符合《压力管道安全管理与监察规定》的要求?对压力管道进行重大改造时,其技术和管理要求应与新建压力管道的要求一致70.下列说法哪些说法符合《压力管道安全管理与监察规定》的规定?工业管道按其危害程度进行分级,根据分级实施安全监察71.根据《压力管道安全管理与监察规定》判断下列说法哪些是正确的?制定压力管道定期检验规定,安排附属仪器仪表,安全保护装置,测量调控装置的定期校验和检修工作72.根据《压力管道安全管理与监察规定》判断下列说法哪些是正确的?压力管道的支吊架属于安全监察范围73.根据《压力管道安全管理与监察规定》判断下列说法哪些是正确的?贯彻执行有关安全法律,法规和压力管道的技术规程,标准,建立,健全本单位的压力管道安全管理制度74.《国务院关于特大安全事故行政责任追究的决定》规定:特大安全事故发生后,按照国家有关规定组织调查组对事故进行调查。
