压力管道运行中的检查和监测运行中的检查和监测包括运行初期检查、在线监测、末期检查及寿命评估3部分。

1)运行初期检查由于可能存在的设计、制造、施工等问题，当管道初期升温和升压后，这些问题都会暴露出来。

此时，操作人员应会同设计、施工等技术人员，有必要对运行的管道进行全面系统的检查，以便及时发现问题，及时解决。

在对管道进行全面系统检查的过程中，应着重从管道的位移情况、振动情况、支承情况、阀门及法兰的严密性等方面进行检查．2)巡线检查及在线检测在装置运行过程中，由于操作波动等其他因素的影响，或压力管道及其附件在使用一段时期后因遭受腐蚀、磨损、疲劳、蠕变等损伤，随时都有可能发生压力管道的破坏，故对在役压力管道进行定期或不定期的巡检，及时发现可能产生事故的苗头，并采取措施，以免造成较大的危害。

压力管道的巡线检查内容除全面进行检查外，还可着重从管道的位移、振动、支撑情况、阀门及法兰的严密性等方面检查。

除了进行巡线检查外，对于重要管道或管道的重点部位还可利用现代检测技术进行在线检测，即可利用工业电视系统、声发射检漏技术、红外线成像技术等对在线管道的运行状态、裂纹扩展动态、泄漏等进行不间断监测，并判断管道的安定性和可靠性，从而保证压力管道的安全运行。

3)末期检查及寿命评估压力管道经过长时期运行，因遭受到介质腐蚀、磨损、疲劳、老化、蠕变等的损伤，一些管道已处于不稳定状态或临近寿命终点，因此更应加强在线监测，并制定好应急措施和救援方案，随时准备着抢险救灾。

在做好在线监测和抢险救灾准备的同时，还应加强在役压力管道的寿命评估，从而变被动安全管理为主动安全管理。

压力管道寿命的评估应根据压力管道的损伤情况和检测数据进行，总起来说，主要是针对管道材料已发生的蠕变、疲劳、相变、均匀腐蚀和裂纹等几方面进行评估。

压力管道运行中的检查和监测（二）压力管道是工业生产中承载高压流体的重要设备，其安全运行对于保证生产过程的顺利进行至关重要。

压力管道运行中的检查和监测压力管道是工业生产中承载高压流体的重要设备，其安全运行对于保证生产过程的顺利进行至关重要。

为了保证压力管道的安全运行，需要进行定期的检查和监测。

本文将介绍压力管道运行中的检查和监测方法，以及重要参数的监测和故障预警。

压力管道运行中的检查主要包括外观检查、临时脱离服务的压力管道的保护检查以及活塞式压力容器的无水静水压试验。

外观检查是指对压力管道的表面是否存在腐蚀、变形等情况进行检查。

这可以通过目测、触摸、敲打等方法进行，以保证管道的结构完整性。

临时脱离服务的压力管道的保护检查是指在将压力管道脱离服务前，对其进行保护措施的检查，例如是否进行了钝化处理、防腐处理等。

活塞式压力容器的无水静水压试验是指在外观检查和保护检查后，将压力容器进行水压试验，以检测其泄漏情况。

这些检查方法可以有效地发现和预防压力管道的异常情况，保证其安全运行。

另外，压力管道在运行过程中还需要进行定期的监测，以保证其重要参数在正常范围内。

其中包括管道的压力、温度、流量等参数的监测。

压力是指流体在管道中的压力大小，可以通过安装压力传感器来实时监测。

温度是指管道中的流体温度，可以通过安装温度传感器来监测。

流量是指单位时间内流过管道的流体量，可以通过安装流量计来进行监测。

此外，还需要对管道进行应力分析和腐蚀监测。

应力分析是指对管道在运行过程中的受力情况进行分析，以判断管道是否存在过载等问题。

腐蚀监测是指对管道的腐蚀程度进行监测，以及采取相应的防腐措施。

这些监测方法可以提前发现管道的故障情况，预防意外事故的发生。

在压力管道的检查和监测中，还需要关注一些重要的故障预警指标，例如管道的泄漏问题。

泄漏是指管道中的流体通过管道的缺陷部位泄漏，这可能会导致压力管道的破裂和事故的发生。

因此，需要通过安装泄漏监测装置来实时监测管道的泄漏情况。

另外，还需要关注管道的压力和温度是否超出安全范围，以及管道中的流量是否异常。

这些指标的异常情况可能会提示管道存在潜在的危险，需要及时采取措施进行修复和维护。

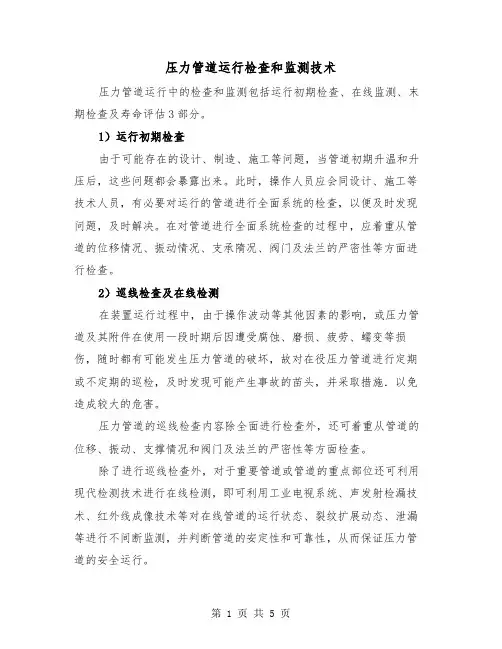

压力管道运行检查和监测技术压力管道运行中的检查和监测包括运行初期检查、在线监测、末期检查及寿命评估3部分。

1）运行初期检查由于可能存在的设计、制造、施工等问题，当管道初期升温和升压后，这些问题都会暴露出来。

此时，操作人员应会同设计、施工等技术人员，有必要对运行的管道进行全面系统的检查，以便及时发现问题，及时解决。

在对管道进行全面系统检查的过程中，应着重从管道的位移情况、振动情况、支承隋况、阀门及法兰的严密性等方面进行检查。

2）巡线检查及在线检测在装置运行过程中，由于操作波动等其他因素的影响，或压力管道及其附件在使用一段时期后因遭受腐蚀、磨损、疲劳、蠕变等损伤，随时都有可能发生压力管道的破坏，故对在役压力管道进行定期或不定期的巡检，及时发现可能产生事故的苗头，并采取措施．以免造成较大的危害。

压力管道的巡线检查内容除全面进行检查外，还可着重从管道的位移、振动、支撑情况和阀门及法兰的严密性等方面检查。

除了进行巡线检查外，对于重要管道或管道的重点部位还可利用现代检测技术进行在线检测，即可利用工业电视系统、声发射检漏技术、红外线成像技术等对在线管道的运行状态、裂纹扩展动态、泄漏等进行不间断监测，并判断管道的安定性和可靠性，从而保证压力管道的安全运行。

3）末期检查及寿命评估压力管道经过长时期运行，因遭受到介质腐蚀、磨损、疲劳、老化、蠕变等的损伤，一些管道已处于不稳定状态或临近寿命终点，因此更应加强在线监测，并制定好应急措施和救援方案。

在做好在线监测和抢险救灾准备的同时，还应加强在役压力管道的寿命评估，从而变被动安全管理为主动安全管理。

压力管道寿命的评估应根据压力管道的损伤情况和检测数据进行。

总体来说，主要是针对管道材料已发生的蠕变、疲劳、相变、均匀腐蚀和裂纹等几方面进行评估。

压力管道事故处理技术1）对输送可燃、易爆或有毒介质的压力管道应建立巡线检查制度，制定应急措施和救援方案，根据需要建立抢险队伍，并定期演练。

压力管道定期检验报告GZTJ/JLJS-YGD019-2014 公用管道定期检验报告—全面检验报告编号：*****************1 压力管道定期检验报告使用单位：*****************设备类别：公用管道设备品种：燃气管道使用登记证号：/压力管道代码：*****************02检验类别：全面检验检验日期：2017年03月22日至07月11日贵州省特种设备检验检测院注意事项1.本报告书是参照《压力管道定期检验规则——公用管道》对在用公用管道进行检验的结论报告。

2.报告书应当有计算机打印输出，或用钢笔、签字笔填写，字迹要工整，涂改无效。

3.本报告书无检验、审核、批准人员签字和检验机构的核准证号、检验专用章或公章无效。

4.本报告书一式二份，由检验机构和使用单位分别保存。

5.受检单位对本报告结论若有异议，请在收到报告之日起15 日内，向检验机构提出书面意见。

单位地址：贵阳市白云区科教街698号邮政编码：550014联系电话：84414219公用管道全面检验报告目录报告编号：*****************1序号检验项目页码附页、附图1 公用管道全面检验结论报告 4 /2 公用管道全面检验结论综述 5 /3 原始资料审查报告 6 /4 公用管道年度检查项目及内容7 /5 宏观检查报告9 /6 埋深检测报告10 /7 开挖直接检测报告18 /8 管道单线图22 /910111213141516171819202122232425公用管道全面检验结论报告(1)报告编号：*****************1使用单位 *****************单位地址 ****************8安全管理人员 ********** 联系电话 **************邮政编码 ************* 压力管道代码 8210管道名称 天然气管道 使用登记证编号 /投用日期2015年04月15日 性能参数管道长度 13500m 管道规格 De250×14.2等设计压力 0.4 MPa 设计温度 常温 设计介质 天然气管道材质 PE100SDR17.6操作压力0.4 MPa操作温度常温 主要依据《压力管道定期检验规则－公用管道》问题 及 处理意见详见公用管道全面检验结论综述。

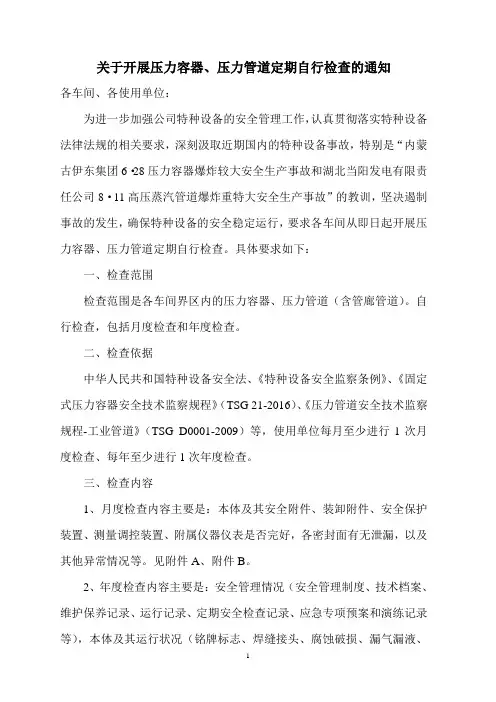

关于开展压力容器、压力管道定期自行检查的通知各车间、各使用单位：为进一步加强公司特种设备的安全管理工作，认真贯彻落实特种设备法律法规的相关要求，深刻汲取近期国内的特种设备事故，特别是“内蒙古伊东集团6·28压力容器爆炸较大安全生产事故和湖北当阳发电有限责任公司8·11高压蒸汽管道爆炸重特大安全生产事故”的教训，坚决遏制事故的发生，确保特种设备的安全稳定运行，要求各车间从即日起开展压力容器、压力管道定期自行检查。

具体要求如下：一、检查范围检查范围是各车间界区内的压力容器、压力管道（含管廊管道）。

自行检查，包括月度检查和年度检查。

二、检查依据中华人民共和国特种设备安全法、《特种设备安全监察条例》、《固定式压力容器安全技术监察规程》（TSG 21-2016）、《压力管道安全技术监察规程-工业管道》（TSG D0001-2009）等，使用单位每月至少进行1次月度检查、每年至少进行1次年度检查。

三、检查内容1、月度检查内容主要是：本体及其安全附件、装卸附件、安全保护装置、测量调控装置、附属仪器仪表是否完好，各密封面有无泄漏，以及其他异常情况等。

见附件A、附件B。

2、年度检查内容主要是：安全管理情况（安全管理制度、技术档案、维护保养记录、运行记录、定期安全检查记录、应急专项预案和演练记录等），本体及其运行状况（铭牌标志、焊缝接头、腐蚀破损、漏气漏液、基础情况、接地装置、运行是否超压超温等），安全附件检查（安全阀、爆破片装置、安全联锁、压力表、液位计、测温仪表等）。

见附件C、附件D。

四、检查方式及时间要求各车间特种设备负责人牵头，压力容器、压力管道承办人（见附件E）具体组织落实，逐台检查，检查时间自主安排。

月度检查表要求每月20日前上报机动部，年度检查要求每年12月1日前上报机动部。

五、检查情况处理1、检查过程中发现的能及时、力所能及处理的问题、隐患，要求必须立即处理完成，做到“小事不过天、大事不过夜”。

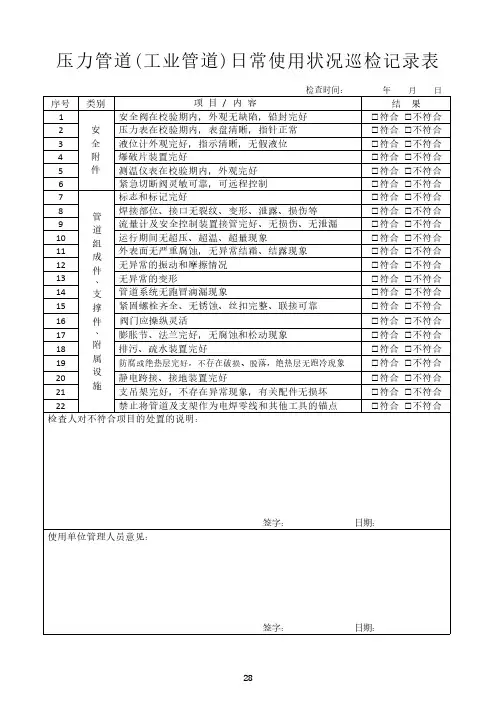

压力管道(工业管道)日常使用状况巡检记录表
检查时间：年月日序号类别项目/内容结果
1
安
全
附
件安全阀在校验期内，外观无缺陷，铅封完好□符合□不符合
2压力表在校验期内，表盘清晰，指针正常□符合□不符合3液位计外观完好，指示清晰，无假液位□符合□不符合4爆破片装置完好□符合□不符合5测温仪表在校验期内，外观完好□符合□不符合6紧急切断阀灵敏可靠，可远程控制□符合□不符合
7
管
道
组
成
件
、
支
撑
件
、
附
属
设
施标志和标记完好□符合□不符合
8焊接部位、接口无裂纹、变形、泄露、损伤等□符合□不符合9流量计及安全控制装置接管完好、无损伤、无泄漏□符合□不符合10运行期间无超压、超温、超量现象□符合□不符合11外表面无严重腐蚀，无异常结霜、结露现象□符合□不符合12无异常的振动和摩擦情况□符合□不符合13无异常的变形□符合□不符合14管道系统无跑冒滴漏现象□符合□不符合15紧固螺栓齐全、无锈蚀、丝扣完整、联接可靠□符合□不符合16阀门应操纵灵活□符合□不符合17膨胀节、法兰完好，无腐蚀和松动现象□符合□不符合18排污、疏水装置完好□符合□不符合19防腐或绝热层完好，不存在破损、脱落，绝热层无跑冷现象□符合□不符合20静电跨接、接地装置完好□符合□不符合21支吊架完好，不存在异常现象，有关配件无损坏□符合□不符合22禁止将管道及支架作为电焊零线和其他工具的锚点□符合□不符合检查人对不符合项目的处置的说明：
签字：日期：
使用单位管理人员意见：
签字：日期：
28。

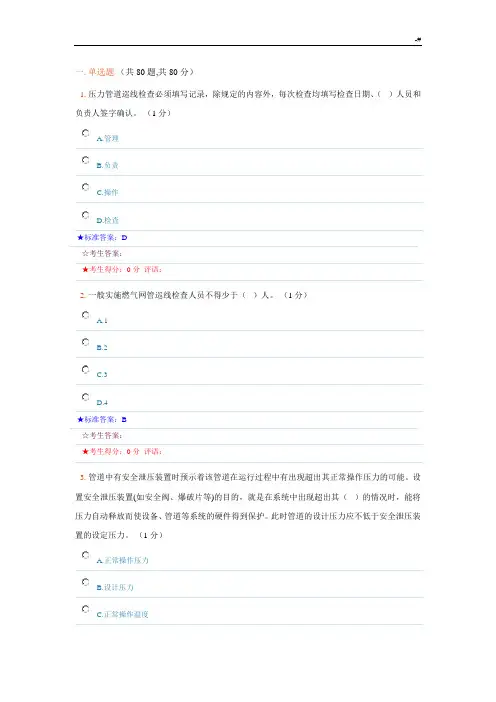

一. 单选题（共80题,共80分）1. 压力管道巡线检查必须填写记录，除规定的内容外，每次检查均填写检查日期、（）人员和负责人签字确认。

（1分）A.管理B.负责C.操作D.检查★标准答案：D☆考生答案：★考生得分：0 分评语：2. 一般实施燃气网管巡线检查人员不得少于（）人。

（1分）A.1B.2C.3D.4★标准答案：B☆考生答案：★考生得分：0 分评语：3. 管道中有安全泄压装置时预示着该管道在运行过程中有出现超出其正常操作压力的可能。

设置安全泄压装置(如安全阀、爆破片等)的目的，就是在系统中出现超出其（）的情况时，能将压力自动释放而使设备、管道等系统的硬件得到保护。

此时管道的设计压力应不低于安全泄压装置的设定压力。

（1分）A.正常操作压力B.设计压力C.正常操作温度D.设计温度★标准答案：A☆考生答案：★考生得分：0 分评语：4. 突发事件是指突然发生，造成或者可能造成重大人员伤亡、财产损失、（）破坏和严重社会危害、危及公共安全的紧急事情。

（1分）A.管道B.房屋C.设备D.环境★标准答案：D☆考生答案：★考生得分：0 分评语：5. 国家标准《工业金属管道设计规范》将流体介质分类为Al、A2、B、C、D五类。

B类是指这些流体在环境或操作条件下是一种（）或可闪蒸产生气体的液体，这些流体能点燃并在空气中连续燃烧。

（1分）A.浆体B.气体C.液体D.流体★标准答案：B☆考生答案：★考生得分：0 分评语：6. 腐蚀性介质按化学性质可分为有（）和其他腐蚀品。

（1分）A.酸性腐蚀品和碱性腐蚀品B.酸性腐蚀品和中性腐蚀品C.碱性腐蚀品和中性腐蚀品D.酸性腐蚀品、碱性腐蚀品和中性腐蚀品★标准答案：A☆考生答案：★考生得分：0 分评语：7. 当管道中泄露出来的液化石油气不易控制时，可用（）喷冲稀释泻出的液化石油气。

（1分）A.液体灭火器B.气体灭火器C.消防水枪D.干粉灭火器★标准答案：C☆考生答案：★考生得分：0 分评语：8. 要使安全阀动作灵敏可靠且密封性能良好，必须加强日常维护检查，以下做法正确的是：（）。
