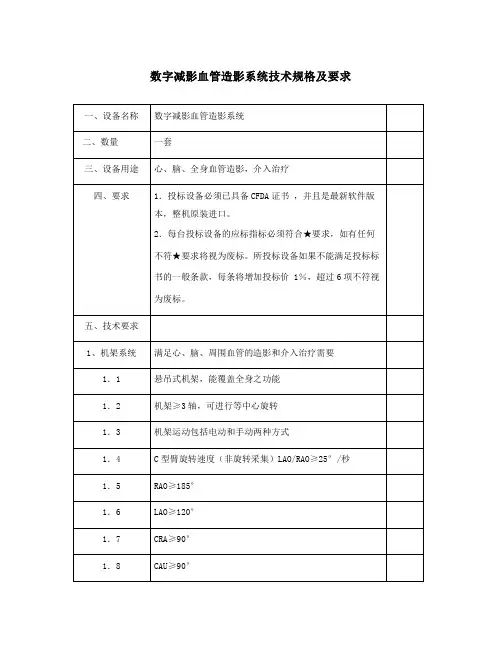

数字减影血管造影系统技术规格及要求

数字减影血管造影X线机系统技术要求第一篇：数字减影血管造影X线机系统技术要求全数字化平板血管造影系统系统技术要求赣购2013B2191002一、设备功能及用途1、设备用途：可以完全满足脑、周围血管、神经、胸部的造影和介入治疗需要的各种要求*2投标设备必须是本公司DSA产品的新机型，新软件版本，GE为IGS530，Philips为Allura Clarity FD20 “clarity IQ”平台，Siemens为Artis ZeeⅢ.二、机架系统#1 全自动悬吊式C臂2 RAO≥180°，LAO≥150° *3 CRA≥100°，CAU≥100° 4 主轴旋转方式：手动+电动5 最大旋转速度（非旋转采集）≥25度/秒 6 自动定位存储≥55组 7 有解剖角跟踪 8 C臂旋转角度：血管检查时无死角9 C型臂弧深≥94cm 10 可以自动返回停机位C臂运动角度，SID等显示探测器、球管、床碰撞保护模式及功能 13 可变SID范围90cm-120cm 14 焦点至等中心距离≥78.5cm三、导管检查床1.床板材料：碳素纤维2.床面X线吸收率≤1.0 mm Al3.床长度≥280cm4.纵向运动范围≥125cm、横向运动范围≥35cm5.床面旋转范围≥±120°6.床面升降78-110cm7.可承受最大病人体重≥250Kg、另加复苏承重≥100Kg8.具备手动及电机驱动两种方式9.具有非接触式防碰撞功能10.具备床垫、轨道夹、输液架、头托、双侧手臂托架11.双向对讲系统12.具备床旁液晶触摸控制屏一套13.控制屏可置于导管床3边，或者控制室内，便于医生操作14.可进行图像采集条件控制15.可进行机架位置预置和自动位置控制16.可进行图像后处理及量化分析控制17.床旁液晶触摸屏旁配备立体三键鼠标手柄，便于医生操作18.提供X线脚闸四、X线发生器 1 最大输出功率≥100KW#2 高频逆变频率≥100KHz 3 KV可调范围：40-125KV 4 最大管电流≥1000MA #5 最短曝光时间≤0.5ms 6 曝光条件自动SID跟踪 7 透视影像自动亮度控制（ABC）8 透视方式:连续透视和脉冲透视9 全自动曝光控制，无需测试曝光 10 防烧亮技术 11 末帧透视图象保存 12 储存量≥1020幅，透视图像可用于测量，归档和打印五、X线球管1.液态金属轴承球管2.球管外壳为金属外壳*3.X线球管阳极热容量≥3.375MHu 4.焦点数≥3个，小焦点≤0.3mm，大焦点≤1.0mm 5.为提升连续透视功率，要求中焦点采用平板灯丝技术，非传统钨丝技术6.为提升透视图像质量，要求中焦点可实现标准正方形 7.最小焦点功率≥19KW 8.中焦点≤0.6x0.6mm 9.中焦点功率：≥42KW 10.最大焦点功率≥90KW 11.最大连续透视功率≥4000 kW 12.最大透视管电流≥250mA 13.阳极最大散热功率≥6.5kW 14.阳极转速≥9000转/Min 15.球管采用油冷加水冷的冷却方式 16.有射线硬化装置六、准直器 1.矩形2.有半透遮光板3.有根据视野的变化自动调整照射野4.有无射线摆放遮光板和滤波器5.探测器与准置器伺服同步旋转七、射线剂量防护技术1.各公司采用最新的射线防护技术，西门子提供全套care软件，飞利浦提供全套clarity IQ技术2.采用铜滤片自动插入技术消除球管软射线，无需人工干预3.自动插入铜滤片数≥5片，最厚≥0.9mm4.透视图像存储功能：最大透视图像连续存储时间≥1020s, 透视序列可以同屏多幅图像形式显示于参考屏上5.具有射线剂量监测功能，透视时，表面剂量率显示；透视间期，显示积累剂量，区域剂量和剂量限值6.具有床下防护铅帘，悬吊式防护铅屏（进口原装）7.透视末帧图像上可实现无射线调节遮光板、滤线器位置8.透视末帧图像上可实现无射线病人投照视野的改变9.无需透视，根据末桢图像通过移动C臂或检查床调节视野中心10.可以提供低剂量的透视协议11.除提供正常采集脚闸，需配置第二个低剂量采集脚闸12.可以提供DICOM格式的剂量报告 13.滤线栅可一键式取出移除八、数字图像采集系统1.探测器材料：含碘化铯的非晶硅平板探测器2.探测器尺寸≥30cm×38cm3.矩形平板可90度旋转，正方形平板不作要求4.矩形平板可在0-90度任意角度工作，图像不变形，不减少分辨率5.影像输入野调节模式≥6种6.DQE≥74％7.图像矩阵≥2048×1920，14bit 8.像素大小≤154μm 9.空间分辨率≥3.25 Lp/mm 10.平板带有感应式防碰撞保护装置及防碰撞自动控制 11.平板上具备控制机架和检查床运动的开关九、图像采集及处理系统1.主机配备双工作站处理系统，分别完成图象采集和后处理操作2.标准DR模式，速率：≥0.5-7.5帧/秒；采集、显示及存储均为1K矩阵，12bit3.标准DSA模式，速率：≥0.5-7.5帧/秒；采集、显示及存储均为1K矩阵，12bit，并具有实时DSA功能4.动态心脏模式，速率：≥30 幅/秒, 采集、显示及存储均为1k矩阵，12bit5.高速DSA模式，速率：≥30帧/秒，采集、显示及存储均为1K矩阵，12bit，并具有实时DSA功能6.数字脉冲透视0.5-30幅/秒,≥9档7.外周采集模式有高压注射器的联动8.图像处理包括窗宽/窗位可调节，噪声滤过及图像边缘增强的功能 9.具有实时动态范围管理功能十、智能二维路径导航功能1.可实现传统Roadmap功能2.可使用DSA采集序列中任意一副减影图像作为路径图3.可使用DR采集序列中任意一副图像或任意一副透视图像作为路径图4.路径导航功能可用于大血管和心脏介入5.实时透视图像与路径图像叠加，可淡进淡出，循环显像十一、图像显示系统1.采用医用高分辨率TFT显视器2.检查室两台（19英吋）TFT显视器，分别用于实时图像和参考图像显示：控制室两台（19英吋）TFT显示器，用于主机操作以及实时图像显示，一台为高分辨率LCD彩色监视器，另一台为高分辨黑白显示器3.（19英吋）TFT显视器亮度≥1000 cd/m24.可视角度（水平及垂直可视角度）≥170°5.显视器分辨率≥1280X10246.配有四架位监视器悬吊架，监视器吊架可置于床左右二侧及床尾7.监视器悬吊架可纵向及旋转运动十二、图像存储及图像分析系统1.主机硬盘图像存储：1024x1024矩阵，12bit,容量≥25000幅2.主机硬盘图像可存储在CD/DVD光盘上，同时CD/DVD光盘上的图像可回传至主机硬盘3.自动回放采集序列4.回放序列的速度及方向可调5.可进行减影及非减影切换6.在主控制台边行病人检查时，可同时进行图像观察及拍片十三、光盘刻录系统1.具备CD－R，DVD DICOM格式刻录光盘，并附带离线DICOM文件浏览器2.刻录光盘导入功能, 提供将刻录光盘回传主机功能3.提供标准视频信号输出4.提供减影图像保存导出刻录及传输，将图像输入PACS网十四、血管跟踪DSA 1.步进或连续血管实时DSA采集，无需后台减影2.机架步进功能，即无需移动检查床，有效降低运动伪影3 速率可变，全自动曝光控制十五、图像后处理系统 1.提供血管狭窄分析软件三维重建功能MPVR，MPR，MIP，SSD，VRT，血管内镜技术，提供重建测量存档功能，2.支持彩色图像保存打印3.4.5.6.7.8.9.10.11.12.13.14.15.16.17.18.19.20.21.十六、实时旋转DSA 1.为方便神经及外周血管介入，要求机架可在头位及侧位进行旋转采集 2.头位机架旋转采集最快速度≥60度/秒 3.侧位机架旋转采集最快速度≥60度/秒4.侧位机架旋转采集范围≥200度5.最快采集速率≥30帧/秒6.真正意义的动态血管实时旋转DSA，包括蒙片及充盈片两次采集过程，实时显示，无需后台减影7.血管重建速度：自旋转采集起至重建结束的时间 30秒8.旋转采集数据能够自动传输至工作站并自动重建，整个过程无需人为参与具有体积/表面重建,最大密度投影、虚拟内窥镜、模拟机架位、钙化斑成像、透明9.血管成像功能10.具有局部放大重建 11.具有钙化斑块重建12.具有距离测量、体积测量功能13.具有三维自动血管分析功能，具有动脉瘤自动分析功能14.仅造影序列便可重建出三维图像;无需蒙片序列；减少曝光,加快手术进程 15.可在床旁进行图像浏览和控制16.当选定最佳三维图像观察角度，机架可自动跟踪定位到此投照角度十七、高级三维图像后处理工作站三维图像机架角度显示，并可随三维图像旋转而相应改变。

数字减影血管造影机技术要求
一．设备名称：数字减影造影机
二．数量：1套（数字减影造影机1台，工作站1台（套），医用液晶监视器4台，高压注射器1台，附件若干）
三．总体要求：
●*整机具有FDA或CCC认证。

●*整机具有国家颁发的注册证
●整体设计应满足临床需要。

●提供详细的配置清单。

四.技术参数
五.培训及售后服务
1.整套设备免费运输、安装、调试
2.中标方应对设备操作及维修人员进行不少于80小时的培训，直至技术人员
熟练掌握使用及维修技能为止。

3.开机率≥95%
4.郑州有售后服务站，免费保修≥1年，保修期内每季度保养一次。

5.一个月内非人为质量问题提供换货。

设备出现故障6小时内提供维修方案及
报价，24小时内工程人员到达现场。

2个工作日内修复设备。

6.提供设备的维修手册、电路图纸、软件安装包、维修密码
7.提供设备附件及各类配件详细报价清单。

共3页。

数字化平板血管造影系统参数要求数字化平板血管造影系统2套，需能满足腹部、胸部、神经、血管及心脏的介入放射学检查与治疗的要求，设备需为原装进口，每套设备均需满足以下参数要求和配置要求：一、机架系统（C型臂）：1、需为落地移动或悬吊式C型臂设计。

2、机架系统机械轴需≥3轴。

3、机架系统所有轴需为电动驱动。

4、机架旋转至床面两侧角度需≥±90度，以满足手术中医生左右侧站位需求。

5、机架的滑动轴、旋转轴和主轴旋转时三个轴的中心点需保持一致，单独旋转任何一轴或二轴和三轴同时旋转时都需不改变视野中心。

6、C型臂需能从多方切入，无显示死角。

7、C型臂有效弧深需≥88cm。

8、L臂旋转角度范围需≥180度。

9、需具有床旁智能手柄或智能操纵杆，可控制机架和床的运动。

10、悬吊机架旋转轴旋转角度范围：LAO≥90度，RAO≥90度。

11、悬吊机架滑动轴旋转角度范围：CRA≥45度，CAU≥45度。

12、平板及球管需具有碰撞保护功能。

13、机架各臂需能单轴、双轴或三轴同时运动。

14、需可实时显示所有C型臂旋转的角度信息。

15、需可由用户设置并存储多种机架位置，并具有自动复位功能。

16、SID需≥89cm。

17、机架需具有智能探测器定位技术及触碰保护技术。

二、导管床系统：1、需为落地式导管床，床面需为碳纤维合成材料并配有床垫。

2、导管床承重需≥200KG，床长（不含延长板）需≥280cm，床宽需≥45cm，最大纵向移动需≥120cm，最大横向移动需≥28cm，垂直移动范围需≥28cm，床面最低高度需≤78cm，床面最高高度需≥100cm。

3、床面移动方式需具有电动和手动两种模式。

三、X线发生器系统：1、需具有高频逆变高压发生器，功率需≥80KW。

2、需具有全自动智能曝光控制系统。

3、最大电流需≥800mA。

四、球管系统：1、需具有高速旋转阳极球管。

2、最大管电流需≥800mA。

3、球管阳极热容量需≥2.0MHU。

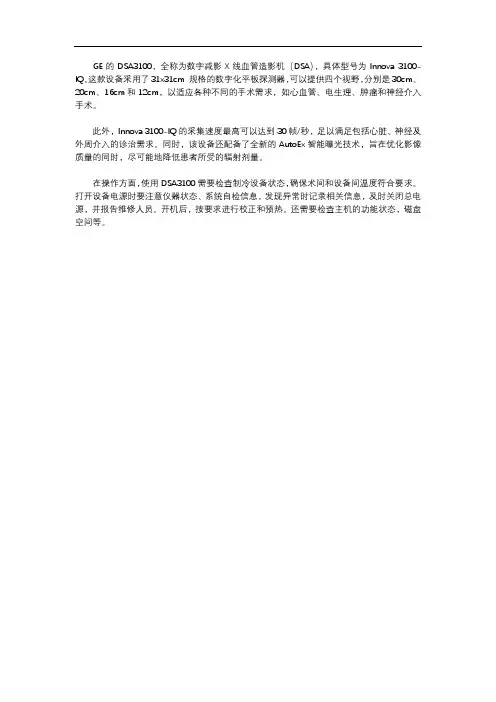

GE的DSA3100，全称为数字减影X线血管造影机（DSA），具体型号为Innova 3100-IQ。

这款设备采用了31x31cm 规格的数字化平板探测器，可以提供四个视野，分别是30cm、20cm、16cm和12cm，以适应各种不同的手术需求，如心血管、电生理、肿瘤和神经介入手术。

此外，Innova 3100-IQ的采集速度最高可以达到30帧/秒，足以满足包括心脏、神经及外周介入的诊治需求。

同时，该设备还配备了全新的AutoEx智能曝光技术，旨在优化影像质量的同时，尽可能地降低患者所受的辐射剂量。

在操作方面，使用DSA3100需要检查制冷设备状态，确保术间和设备间温度符合要求。

打开设备电源时要注意仪器状态、系统自检信息，发现异常时记录相关信息，及时关闭总电源，并报告维修人员。

开机后，按要求进行校正和预热。

还需要检查主机的功能状态，磁盘空间等。

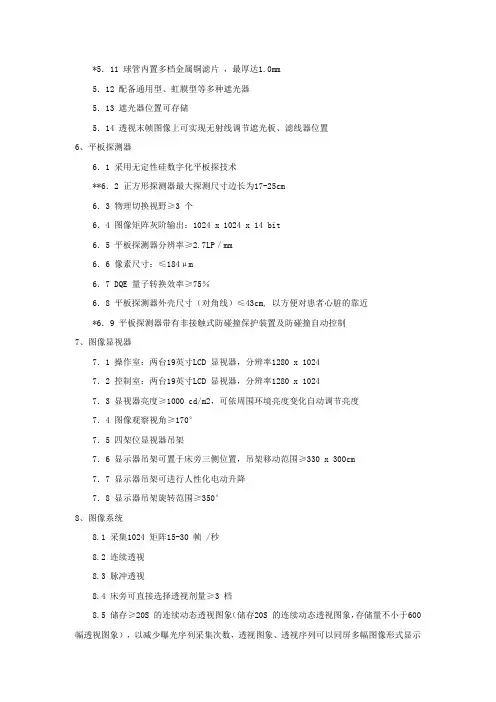

A包：数字平板血管造影系统技术规格及要求一、设备名称：数字平板血管造影系统二、数量：一套**三、设备用途：心血管造影，介入治疗*四、要求原装进口机型五、技术要求1、机架系统满足心血管和部分外周的造影、介入治疗需要1．1悬吊式三轴机架1．2机架运动包括电动和手动两种方式1．3C型臂旋转速度（非旋转采集）LAO/RAO≥25°/秒，1．4C型臂环内滑动速度（非旋转采集）CRAN/CAU≥18°/秒1．5CRA≥45°1．6CAU≥45°1．7RAO≥120°1．8LAO≥120°1．9C臂弧深≥105厘米1．10床旁可以单手柄控制、操作C型臂机架的运动1．11数码显示所有C型臂旋转角度信息1．12机架（L臂）可移出手术野，L臂纵向移动范围≥260cm，以满足病人急救时床旁拥有足够大的空间1．13机架可分别在头位、左侧位、右侧位进行透视和采集*1．14具有磁力线探测保护、非接触式防碰撞装置2、导管床2．1满足全身检查、治疗的要求2．2床面要求为碳纤维材料2．3纵向运动范围≥1200mm2．4导管床横向运动范围≥36cm2．5床面升降范围≥28cm2．6床面最低高度≤79cm2．7承重≥250KG+100KG额外CPR承重2．8床身纵向运动伸出最远端时,能进行CPR.2．9导管床手臂支架、头架及输液架3、床旁液晶触摸屏控制系统3．1提供床旁液晶触摸控制屏3．2控制屏可置于导管床3边，或者控制室内，便于医生操作3．3可进行图像采集条件控制3．4可进行图像后处理及量化分析控制3．5床旁液晶屏上配置触摸式鼠标功能，方便床旁的定量分析等操作4、高压发生器4．1高频逆变发生器，功率≥100KW4．2最大管电流≥1000mA4．3最小管电压≤40KV4．4最大管电压：≥125KV4．5最短曝光时间≤1ms4．6自动SID跟踪4．7全自动曝光控制，无需测试曝光5、X线球管5．1液态金属轴承球管5．2金属陶瓷外壳*5．3阳极热容量≥2.4Mhu5．4球管阳极散热率≥11000W，以保证手术中球管不会过热停机5．5单位时间散热效率≥38%5．6球管阳极转速≤4200转/分钟5．7球管焦点为二个，小焦点≤0.5mm，小焦点功率≥45KW，大焦点≤0.8mm，功率≥85KW5．8球管阳极靶边直径≥200mm5．9球管采用直接油冷技术，即冷却油直达阳极靶面的冷却方式，无需安装水冷系统5．10球管内焦点内置栅控技术，非高压发生器控制脉冲透视，以消除传统脉冲透视产生的软射线*5．11球管内置多档金属铜滤片，最厚达1.0mm5．12配备通用型、虹膜型等多种遮光器5．13遮光器位置可存储5．14透视末帧图像上可实现无射线调节遮光板、滤线器位置6、平板探测器6．1采用无定性硅数字化平板探技术**6．2正方形探测器最大探测尺寸边长为17-25cm6．3物理切换视野≥3个6．4图像矩阵灰阶输出：1024x1024x14bit6．5平板探测器分辨率≥2.7LP／mm6．6像素尺寸：≤184μm6．7DQE量子转换效率≥75％6．8平板探测器外壳尺寸（对角线）≤43cm,以方便对患者心脏的靠近*6．9平板探测器带有非接触式防碰撞保护装置及防碰撞自动控制7、图像显视器7．1操作室：两台19英寸LCD显视器，分辨率1280x10247．2控制室：两台19英寸LCD显视器，分辨率1280x10247．3显视器亮度≥1000cd/m2，可依周围环境亮度变化自动调节亮度7．4图像观察视角≥170°7．5四架位显视器吊架7．6显示器吊架可置于床旁三侧位置，吊架移动范围≥330x300cm7．7显示器吊架可进行人性化电动升降7．8显示器吊架旋转范围≥350°8、图像系统8.1采集1024矩阵15-30帧/秒8.2连续透视8.3脉冲透视8.4床旁可直接选择透视剂量≥3档8.5储存≥20S的连续动态透视图象（储存20S的连续动态透视图象，存储量不小于600幅透视图象），以减少曝光序列采集次数，透视图象、透视序列可以同屏多幅图像形式显示于参考屏上8.6具备专用儿科采集程序，剂量≤1伦琴/分钟8.7脉冲透视图象速度最大≥30幅/秒，最小≤3.75幅/秒8.8具有透视末帧图像保持功能8.9具备单个采集循环中变帧采集技术，可个性化设置或调整8.10主机图象存储量1024矩阵10bit≥100,000F8.11后处理功能包括：改变回放速度、选择路标图像、电子遮光器、边缘增强、图像反转、附加注解、选择图像、移动放大、可变速度循环放映、造影图像自动窗宽、窗位调节、重定蒙片、积分蒙片、手动自动像素移位、最大路径和骨标记8.12透视图、路径图、参考图对比8.13血管序列实时DSA功能和DA功能8.14图像显示功能：采集时间、日期显示、图像冻结，灰阶反转，图像标注，左／右标识，文字注释，解剖背景。

数字减影血管造影X射线机（DSA）技术参数注：评标标准1.技术规格中标注“*”号的技术指标为关键技术参数，对这些关键技术参数的任何偏离将导致废标。

2.其他的技术指标为一般技术参数，除在技术参数后有特殊规定外，投标人的投标书中每项低于一般技术参数的偏离，其评标价将增加投标报价的1%,累计偏离超过5%将导致废标。
