通风系统风量平衡的测定及调整彭廷林1.调试目的及依据确保各类设备、各个系统正常运行, 达到设计要求及标准, 以保证地铁车站的空调效果和综合功能。

1）成都轨道交通17号线一期工程JD安装3标设备采购与安装招标文件。

2）成都轨道交通17号线一期工程JD安装3标机电安装与装修工程施工图纸。

3）国家、建设部、成都市现行有关规范、标准、定额及施工管理办法、规定文件。

4）工地现场施工资料。

2.前置条件1）系统安装完毕, 施工单位会同设计单位、监理单位进行全面检查, 全部符合设计, 施工及验收规范和工程质量检验评定标准要求；2）相关专业, 如供电、消防、建筑和装饰等施工完成, 自流坪施工完毕, 调试场地清理完毕, 空调系统内卫生已彻底清洁处理。

3）核对各种设备的型号、规格应与设计相符, 检查紧固部位是否牢固, 减振底座应调平, 皮带轮或联轴器应调正。

轴承处的润滑油应足够；电气部位应有防护、保护安全措施。

调试现场安全设施已准备就绪, 其中防火用品如防烟口罩、应急灯等按要求配备齐全。

4）空调机组、风机、风阀单机单系统调试合格。

5）系统设备的外观和构造没有缺陷。

6）通风管道及设备检查合格。

4.测试人员5、系统风量的测试与平衡调试顺序按区域按系统按房间开始, 逐个调试做好记录。

①按工程实际情况绘制系统单线透视图, 并标明风管尺寸、测点位置以及截面积大小、送(回)风口位置, 同时标明设计风口、风量等参数, 对测点进行编号。

②开启风机进行风量测定与调整, 先测总风量是否满足设计风量要求。

系统总风量以风机的出风量或总风管的风量为准。

③系统风量的测试可用风速仪测量。

用叶轮风速仪测量送回、风口或新风进风风量。

④风口的风量测定。

A 贴近风口格栅, 采用定点测量法, 分取5个测点用叶轮风速仪测出风口处的风速, 计算出其平均值, 再乘以风口净面积即得到风口风量值；也可将风速仪在风口处匀速移动3次以上, 测出各次风速, 取其平均值即为该风口的平均风速, 再乘以风口净面积即得到风口风量值。

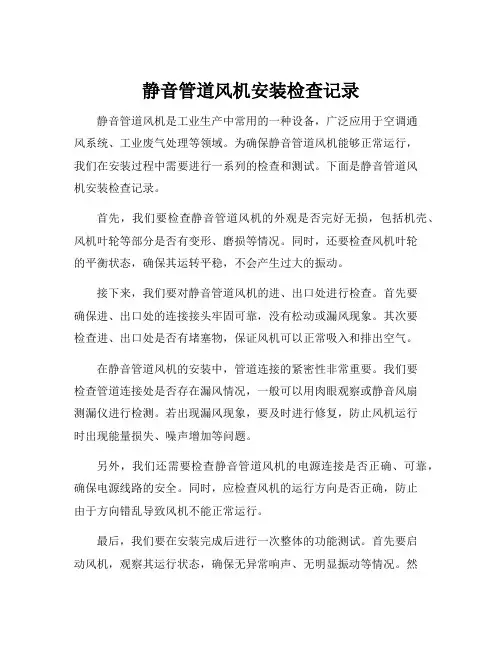

静音管道风机安装检查记录静音管道风机是工业生产中常用的一种设备，广泛应用于空调通风系统、工业废气处理等领域。

为确保静音管道风机能够正常运行，我们在安装过程中需要进行一系列的检查和测试。

下面是静音管道风机安装检查记录。

首先，我们要检查静音管道风机的外观是否完好无损，包括机壳、风机叶轮等部分是否有变形、磨损等情况。

同时，还要检查风机叶轮的平衡状态，确保其运转平稳，不会产生过大的振动。

接下来，我们要对静音管道风机的进、出口处进行检查。

首先要确保进、出口处的连接接头牢固可靠，没有松动或漏风现象。

其次要检查进、出口处是否有堵塞物，保证风机可以正常吸入和排出空气。

在静音管道风机的安装中，管道连接的紧密性非常重要。

我们要检查管道连接处是否存在漏风情况，一般可以用肉眼观察或静音风扇测漏仪进行检测。

若出现漏风现象，要及时进行修复，防止风机运行时出现能量损失、噪声增加等问题。

另外，我们还需要检查静音管道风机的电源连接是否正确、可靠，确保电源线路的安全。

同时，应检查风机的运行方向是否正确，防止由于方向错乱导致风机不能正常运行。

最后，我们要在安装完成后进行一次整体的功能测试。

首先要启动风机，观察其运行状态，确保无异常响声、无明显振动等情况。

然后要测试风机的风量、风压是否达到设计要求，通过对进、出口风速的测量可以判断。

静音管道风机的安装检查是确保其正常运行的重要环节。

通过以上的检查和测试，可以保证静音管道风机在工业生产中能够稳定、高效地工作，为生产环境提供良好的通风效果和噪声控制。

同时，也能及时发现和处理可能存在的问题，提高安装质量，延长设备的使用寿命。

因此，在安装过程中务必细心、认真地进行检查和测试，并及时记录和处理检查结果。

学生实验报告实验课程名称：风管风压、风速、风量测定开课实验室：建筑设备与环境工程实验研究中心学院年级专业、班级学生姓名学号开课时间至学年第学期风管中风压、风速、风量的测定一.实验目的及任务风管/水管内压力、流速、流量量的测定是建筑环境与设备工程专业学生应该掌握的基本技能之一。

通过本实验要求：1) 掌握用毕托管及微压计测定风管中流动参数的方法。

2) 学会应用工程中常见的测定风管中流量的仪表。

3) 将同一工况下的各种流量测定方法的结果进行比较、分析。

4) 学习管网阻力平衡调节的方法二:测定原理及装置系统的测试拟采用毕托管和微压计测压法进行。

1- 集流器 2-静压环 3-整流器 4-风量测定仪 5电加热器 6流行测压器 7-热电偶 8-均衡器 9-压力测量器 10-实验试件 11-调节阀 12- 风机 13-电机图1：管道内风速测量装置三:实验测试装置及仪器1) 毕托管加微压计测压法测试原理测试过程中，首先选定管内气流比较平稳的断面作为测定界面，为了测断面的静压、全压，经断面划分为若干个等面积圆环或小矩形（本实验为获取较高精度的测试结果，将等面积小矩形设定为100x100mm ）,然后用毕托管和微压计测得断面上个测点的静压和风管中心的全压，并计算平均动压P jp 、平均全压P qp ，由此计算P dp 及管中风量L ： 静压的测量平均值：j1j2jnj p p p p P n++⋅⋅⋅=；全压的测量平均值q1q2qnq p p p p P n++⋅⋅⋅=qp jp dp P P P =+管内平均流速：dp V ==风管总风量：P L F V =⋅ 式中：n-----------断面上测点数 F ——— 断面面积㎡适用毕托管及微压计测量管内风量是基本方法，精度较高。

本测定装置多功能实验装置，除可测定风管内气流的压力、流速及流量外，还设有电加热器、换热器来测定换热量、空气阻力等。

2) 毕托管、微压计测压适用方法1- 准备好毕托管、微压计和连接胶管，并对微压计进行水平校正和倾斜管中的液面凋零。

空调系统风量平衡与检测摘要：本文介绍了全空气系统和新风系统运行中，出现风口风量偏小，风口风量分布不均等现象，所有我们在设计、选型、调试中注意风管系统的阻力平衡和实际运行中的偏差的问题，同时做好项目验收的检测工作，使空调系统更好地满足人们的热舒适性要求。

关键词：风机性能曲线；风管阻力平衡；风口风量检测引言：随着社会的发展，全空气空调系统在日常生活中的使用越来越广泛，它是通过送风来处理室内热负荷的空调系统。

它具有送风量大，换气充分，空气污染小等优点，但风管阻力不平衡，风口送风量偏差大，是我们经常遇到的问题。

1.风管系统的设计计算步骤1）连接各风口与机组，绘制系统轴测图，标注各段长度和风量。

布置风管时，应考虑以下因素：尽量缩短管线，减少分支管线、避免复杂的局部构件、恰当的协调好空调水系统、消防水管系统以及其他管道系统的关系。

2）选择最不利环路（一般时指最长或者局部构件最多的分支管路）3）选定流速，确定断面尺寸4）计算各管段的局部阻力和沿程阻力，从最不利环路末端开始计算。

5）计算各管段总阻力，并检查并联管路的阻力平衡情况。

风管内空气流动的总阻力为局部阻力和沿程阻力之和。

其中均匀送风的措施为：（1）送风断面积F和孔口面f0不变时，管内静压不断增大，可以根据静压的变化，在孔口上设置不同的阻体，即改变流量系数。

（2）孔口面积fO和µ值不变时，可采用锥形风管改变送风面积，使管内的静压保持不变。

（3）送风管断面积F及孔口µ值不变时，可根据管内静压变化，改变孔口面积f0。

2.风机的性能曲线用以表示通风机的主要性能参数（如风量L、风压H、功率N及效率η）之间关系的曲线称为风机特性曲线或风机性能曲线。

为了使用方便，将H—L曲线、N—L曲线、η—L曲线画在同一图上。

风机即使在转速相同时，在不同阻力的系统中它所输送的风量也可能不相同。

系统的阻力小时，要求风机的风压低，输送的风量就大；反之，系统阻力大，要求的风压高，输送的风量就小。

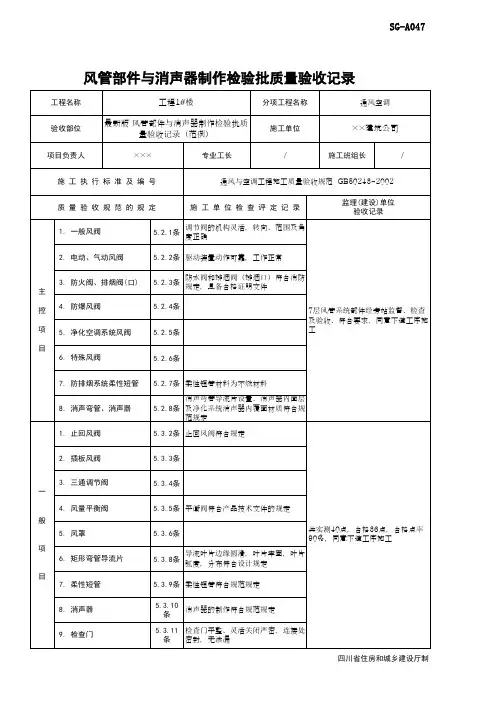

风管部件与消声器制作检验批质量验收记录风管部件与消声器制作检验批质量验收记录（GB50243-2010）表 C.2.2 编号：080103/080406/080506□□□ 工程名称 分项工程名称 验收部位施工单位 专业工长 （施工员）项目经理施工执行标准名称及编号分包单位 分包项目经理 施工班组长质 量 验 收 规 范 施工单位自检监理(建设)单位主 控 项 1 一般风阀2 电动风阀3 防火阀、排烟阀4 防爆风阀5 净化空调系统风阀 6特殊风阀 7 防排烟柔性短管 8 消声弯管、消声器一 般 项 目 1 调节风阀 2 止回风阀 3 插板风阀4 三通调节阀5 风量平衡阀6风罩 7 风帽 8 矩形弯管导流片 9 柔性短管 10 消声器 11 检查门 12 圆形 直 径 ≤250 >250风口允许偏差0~-2 0~-3矩形风口边长<300 300~800 >800 允许偏差0~-1 0~0-2 0~-3 对角线长度<300 300~500 >500 对角线长度之差≤1 ≤2 ≤3施工操作依据质量检查记录施工单位检查结果评定项目专业项目专业质量检查员：技术负责人：年月日监理（建设）单位验收结论专业监理工程师：（建设单位项目专业技术负责人）年月日080103/080406/080506□□□说明主控项目5.2.1 手动单叶片或多叶片调节风阀的手轮或扳手，应以顺时针方向转动为关闭，其调节范围及开启角度指示应与叶片开启角度相一致。

用于除尘系统间歇工作点的风阀、关闭时应能密封。

检查数量：按批抽查10%，不得小于1个。

检查方法：手动操作、观察检查。

5.2.2电动、气动调节风阀的驱动装置，动作应可靠，在最大工作压力下工作正常。

检查数量：按批抽查10%，不得小于1个。

检查方法：核对产品的合格证明文件、性能检测报告，观察或测试。

5.2.3 防火阀和排烟阀（排烟口）必须符合有关消防产品标准的规定，并具有相应的产品合格证明文件。

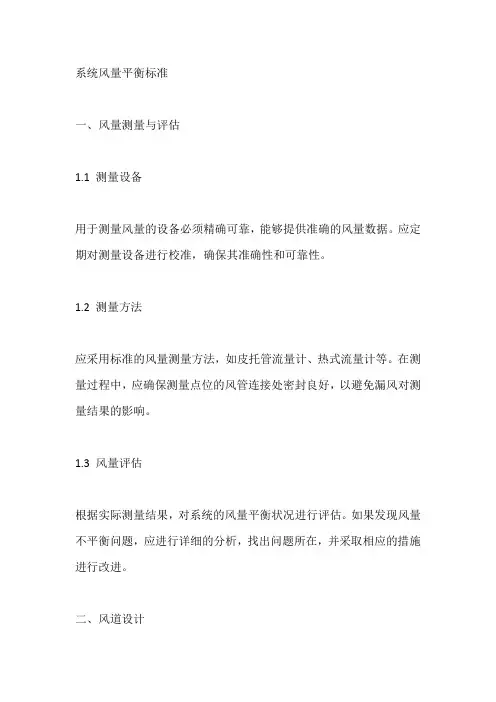

系统风量平衡标准一、风量测量与评估1.1 测量设备用于测量风量的设备必须精确可靠，能够提供准确的风量数据。
