管网风量平衡调试记录

管网风量平衡调试方案1. 介绍管网风量平衡调试是确保建筑物或工业厂房空调系统正常运行的重要步骤之一。

风量平衡是指通过调整供风和回风的风量以及相应的风压来保证空调系统在各个房间或区域内提供相同的空气质量和舒适度。

本文档将介绍一个有效的管网风量平衡调试方案。

2. 调试前准备工作在开始管网风量平衡调试之前，需要进行一些准备工作以确保调试的顺利进行。

以下是一些必要的准备工作：•确定调试范围和目标：明确需要调试的房间或区域以及调试的目标，例如确保各个房间的风量和风压保持一致。

•准备测量工具：准备好所需的测量工具，包括风速表、风压计等。

确保这些设备处于良好的工作状态，并进行校准。

•确定测量点位置：根据需要进行测量的房间或区域，确定合适的测量点位置，以确保能够准确测量风量和风压。

通常选择离风口和回风口适当距离的位置进行测量。

3. 调试步骤步骤1：测量供风口的风量1.在每个需要调试的房间或区域选择一个合适的测量点位置。

2.使用风速表在该测量点位置测量并记录供风口的风速。

3.根据供风口的面积计算供风口的风量。

步骤2：测量回风口的风量1.在每个需要调试的房间或区域选择一个合适的测量点位置。

2.使用风速表在该测量点位置测量并记录回风口的风速。

3.根据回风口的面积计算回风口的风量。

步骤3：计算风量差值1.将步骤1中测量得到的供风口风量减去步骤2中测量得到的回风口风量，得到风量差值。

2.将风量差值除以供风口风量，得到风量差值的百分比。

步骤4：调整风量平衡根据步骤3中计算得到的风量差值百分比，不断调整供风和回风的风量以及相应的风压，直到风量差值在可接受范围内。

4. 调试注意事项•在进行风量平衡调试时，应该关闭或封堵未调试的房间或区域的风口，以确保测量和调整的准确性。

•在调整供风和回风的风量时，应该逐渐调整，并保持适当的时间间隔，以确保调整效果的稳定性。

•建议在风量平衡调试过程中将系统处于正常运行状态，以更加真实地模拟实际使用情况。

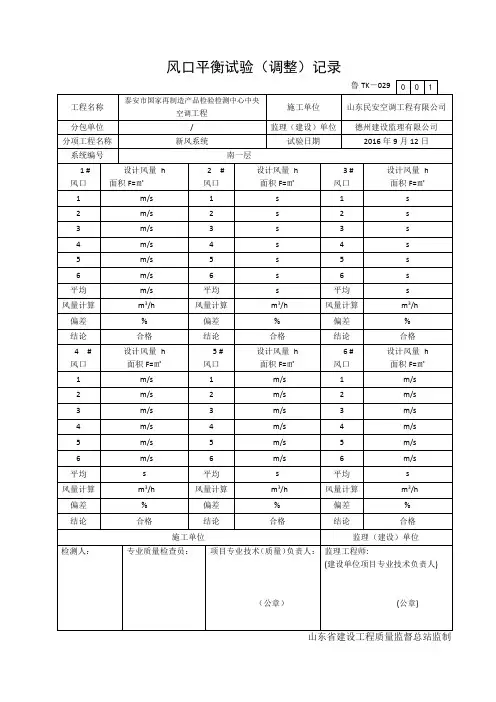

风口平衡试验（调整）记录
省建设工程质量监督总站监制风口平衡试验（调整）记录
省建设工程质量监督总站监制风口平衡试验（调整）记录
省建设工程质量监督总站监制风口平衡试验（调整）记录
省建设工程质量监督总站监制风口平衡试验（调整）记录
省建设工程质量监督总站监制风口平衡试验（调整）记录
省建设工程质量监督总站监制风口平衡试验（调整）记录
省建设工程质量监督总站监制风口平衡试验（调整）记录
省建设工程质量监督总站监制风口平衡试验（调整）记录
省建设工程质量监督总站监制。

风口风量测试调整记录一、前言风口风量是指风口单位时间内通过的空气体积，通常以立方米/小时（m³/h）表示。

风口风量的准确测量对于保证室内空气流通和舒适度至关重要。

因此，在建筑设计和施工过程中，需要对风口进行风量测试和调整，以确保风口风量符合设计要求。

本文将介绍一次风口风量测试和调整的详细记录，以便记录风口风量调整的过程和结果。

二、测试仪器及装置1.风量测试仪器：使用面积流量罩配合数字风量计进行测试。

面积流量罩是一种具有已知面积的罩体，可以放置在风口上方进行风量测试。

2.测试装置：在风口上方安装面积流量罩，并连接数字风量计。

同时，需要设置合适的风速仪和差压仪。

三、测试及调整步骤1.准备工作（1）检查面积流量罩和数字风量计是否正常工作。

（2）将面积流量罩安装在待测风口上方，并确保罩体与风口密封良好，以避免空气泄漏。

（3）将数字风量计与面积流量罩相连，确保连接稳固。

2.测量风口风量（1）开启风口送风，使空气流过面积流量罩。

（2）通过数字风量计测量风口的风速和差压。

（3）根据风速、差压和面积流量罩的面积，计算出风口的风量。

3.风量调整（1）根据测试结果，比较实际测得的风量与设计要求的风量。

（2）如果实际风量超出设计要求，应调整风量调节阀或风机转速，逐步减小风量，直到达到要求的风量。

（3）如果实际风量低于设计要求，应调整风量调节阀或风机转速，逐步增大风量，直到达到要求的风量。

四、测试结果记录根据以上的测试和调整步骤，得到测试结果如下：1.风口名称:XXX风口设计风量:XXXm³/h测量风速:XXXm/s差压:XXXPa测量风量:XXXm³/h2.风口名称:XXX风口设计风量:XXXm³/h测量风速:XXXm/s差压:XXXPa测量风量:XXXm³/h3....五、调整结果记录根据测试结果，进行调整后的风量记录如下：1.风口名称:XXX风口设计风量:XXXm³/h调整后风速:XXXm/s调整后差压:XXXPa调整后风量:XXXm³/h2.风口名称:XXX风口设计风量:XXXm³/h调整后风速:XXXm/s调整后差压:XXXPa调整后风量:XXXm³/h3....六、结论根据以上的测试和调整过程，可以得出以下结论：1.部分风口的实际风量符合设计要求，无需调整。

风口平衡试验（调整）记录
山东省建设工程质量监督总站监制风口平衡试验（调整）记录
山东省建设工程质量监督总站监制风口平衡试验（调整）记录
山东省建设工程质量监督总站监制风口平衡试验（调整）记录
山东省建设工程质量监督总站监制风口平衡试验（调整）记录
山东省建设工程质量监督总站监制
风口平衡试验（调整）记录
山东省建设工程质量监督总站监制风口平衡试验（调整）记录
山东省建设工程质量监督总站监制风口平衡试验（调整）记录
山东省建设工程质量监督总站监制风口平衡试验（调整）记录
山东省建设工程质量监督总站监制。
