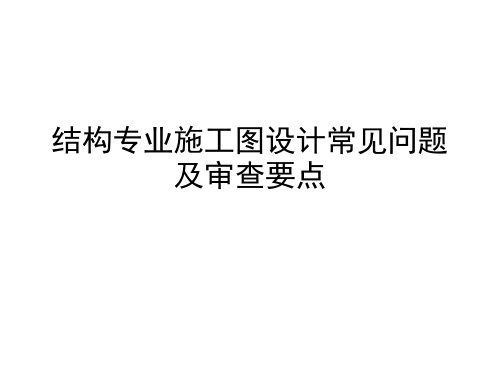

结构专业施工图设计常见问题及审查要点

施工图审查中常见的建筑设计问题在施工图审查中，建筑设计问题往往会影响施工质量和工期进展，同时也可能造成不必要的经济损失。

以下是一些常见的建筑设计问题：1. 结构设计问题结构设计问题可能涉及钢筋、混凝土等材料的使用和组合方式。

例如，结构零件没有按照规范和标准要求设计，结构布局不合理，裂缝和变形等问题。

这些问题可能会影响整个建筑物的安全性和承重能力，需重点审查。

2. 暖通空调设计问题暖通空调设计问题涉及建筑内部的热能管理，如供暖系统、通风系统、空调系统等。

可能的问题包括管道或设备的错位或安装问题，通风系统过小或过大，热能泄漏等。

这些问题可能影响建筑物的环境质量，同时也可能增加建筑物的能源成本。

电气设计问题可能涉及建筑物内部的电力供应和照明系统。

可能的问题包括电路安全和过载问题、电线错位或绝缘材料损坏等。

这些问题可能会影响建筑物的安全性和使用寿命，同时也可能造成损失和安全风险。

4. 火灾安全设计问题在建筑设计中要确保火灾安全和逃生通道的设计。

可能的问题包括逃生通道不足、防火墙不符合规范、烟雾以及火灾警报装置的位置不足等。

这些问题会影响建筑物的安全性，可能会面临灾害。

5. 土木工程问题土木工程问题可能涉及地基、排水和土壤稳定性。

可能的问题包括地基处理不当、排水设施不足以及土壤不稳定等。

这些问题可能会影响地面的稳定性和建筑物的持久性，需要特别关注。

在审查施工图纸时，需注意上述问题，并着重检查，以确保建筑物的安全，减少建筑成本和材料的浪费，同时提高工程的施工效率和经济性。

结构施工图审查中常见问题总结.1 常见的违反国家颁布的相关法律、法规规定的问题建筑工程勘察设计活动应当严格遵守国家颁布的《建筑法》、《建筑工程质量管理条例》、《建筑工程安全生产管理条例》、《建筑工程勘察设计管理条例》和地方有关技术政策文件的规定。

在设计文件审查中常发现有下列问题违反有关法律法规的规定（违反这些规定将面临处罚问题）：1.1 未按勘察成果设计问题：国务院2000年1月颁发的《建设工程质量管理条例》第二十一条规定“设计单位应根据勘察成果文件进行建设工程设计”。

施工图审查中发现有些工程设计时的参数取值与勘察报告不符，如地基承载力特征值、桩基础和支护结构的计算参数、地下水位等。

出现该问题的原因主要在于设计人员根据个人的经验确定设计参数，且未与勘察单位协调调整补充相关资料，设计人员以为勘察报告中的设计参数不合理时，应与勘察单位协调，对勘察报告进行修改。

最常见问题的是设计所采用的地下水位与勘察结果不符，按照勘察结果抗浮或者地下室底板算不下来的时候自己假设一个水位进行计算，水位取值一定要经过勘察单位核实确认。

1.2 采用指定产品问题：《中华人民共和国建筑法》第57条规定“设计文件选用的建筑材料、建筑构配件和设备，不得指定生产厂、供应商”。

但有些结构施工图设计中的砼外加剂、建筑构配件却指定了生产厂家或者供应商（如在图中注明采用某某厂生产的UEA、某某厂生产结构胶、采用某种牌号的铝型材等，装修工程和加固工程设计图中出现该问题的机会较多）。

1.3 地基基础设计问题：桩型及其施工工艺的选择应与实际环境、地质条件相适应，应考虑挤土、振动、噪音可能对周边造成的影响，符合环保、施工安全的有关要求。

具体规定详见省厅文件《福建省建筑地基基础技术政策公告》（闽建科〔2002〕46号）规定，不符合该文规定时应进行专门论证并应经有关部门审批（有砂、碎卵石含水层中采用人工挖孔桩的问题较为突出，今年年初施工图审查质量检查时就发现有两个工程存在该问题。

施工图审查中常见的建筑设计问题施工图审查是建筑设计过程中非常重要的环节，它能够帮助确保建筑设计符合法规和标准，避免施工过程中出现问题。

在实际的施工图审查中常常出现一些常见的建筑设计问题，这些问题如果不及时发现和解决，可能会对整个工程造成影响。

本文将就施工图审查中常见的建筑设计问题进行分析和讨论。

1. 结构设计问题结构设计是建筑设计中最重要的环节之一，而在施工图审查中常见的结构设计问题可能包括：不符合规范的结构布局、不合理的结构荷载计算、结构材料选用不当等。

这些问题可能会导致建筑结构的安全性和稳定性受到影响，因此在审查施工图时需要着重关注结构设计是否符合相关的规范和标准。

2. 建筑布局问题建筑布局设计是建筑设计中的基础环节，如果布局设计不合理可能会导致建筑空间利用率低、功能分布不合理、通风采光不良等问题。

在施工图审查中常见的建筑布局问题可能包括：建筑平面布局不合理、功能区划划分混乱、建筑楼层不合理等。

这些问题可能会影响建筑的使用功能和舒适性，因此需要认真审查建筑布局设计是否符合实际需求和规范要求。

3. 设备布置问题建筑设备布置设计是一个细节问题，但却直接关系到建筑设备的使用效率和维护管理的便利性。

在施工图审查中常见的设备布置问题包括：设备布置位置不合理、设备的连接和通风要求不符合规范等。

这些问题可能影响建筑设备的正常运行和维护管理，因此需要在审查施工图时给予足够的重视。

5. 概念模糊问题在施工图审查中常见的一个问题是概念模糊，即设计图纸上的概念不够清晰明了，容易导致误解和执行上的差错。

这可能包括建筑形态不符合功能、空间利用率不合理等问题。

审查人员需要对建筑设计图纸中的概念是否清晰明了进行仔细审查，确保所有参与方对设计图纸有相同的理解。

6. 沟通协调问题施工图审查中还会出现沟通协调问题，这可能包括设计单位在图纸中表达不够准确清晰，施工单位对设计意图理解不一致等。

这样的问题可能会导致施工过程中出现错误、漏项等情况。

施工图审查中常见的建筑设计问题施工图审查是建筑设计和施工的重要环节，通过审查施工图可以发现和解决设计中的问题，确保建筑工程的质量和安全。

在施工图审查中常见的建筑设计问题有哪些呢？接下来我们就来详细介绍一些常见的问题，并提出建议和解决方法。

1. 结构设计问题在施工图审查中，结构设计是一个重点关注的问题。

常见的结构设计问题包括梁柱连接处存在缺失、阳台和楼板设计不合理、楼梯结构不满足安全要求等。

这些问题可能会导致建筑结构的不稳定和安全隐患，需要及时发现和解决。

建议：设计单位在进行结构设计时，应充分考虑建筑材料的承载力和抗震性能，合理设计结构连接部位，保证建筑结构的稳定性和安全性。

2. 设备安装问题施工图中的设备安装设计也是一个常见的问题。

例如空调、电梯、给排水等设备在设计安装位置和方式上存在不合理和不规范的情况，会影响设备的使用和维护。

建议：设计单位在进行设备安装设计时，应按照国家相关标准和规范进行设计，合理安排设备的位置和通风通道，保证设备的正常使用和维护。

3. 防水隔热问题防水和隔热是建筑施工中需要重点关注的问题，而在施工图审查中常常会发现防水和隔热设计存在缺陷的情况。

例如建筑外墙保温材料选择不合理、屋面防水材料不符合规范等问题都可能会影响建筑的使用寿命和安全性。

4. 照明和通风问题照明和通风是建筑的基本功能，而在施工图审查中常常会发现照明和通风设计存在问题。

例如照明设计不充分、通风设备设计不合理等情况都可能会影响建筑的使用舒适性和健康性。

5. 绿化和景观设计问题在施工图审查中也常常会发现绿化和景观设计存在问题。

例如绿化植物选择不合理、景观设计与建筑不协调等问题都可能会影响建筑的美观和环境效果。

建议：设计单位在进行绿化和景观设计时，应根据建筑的风格和环境要求进行设计，选择符合当地气候和土壤条件的植物，保证建筑的美观和环境效果。

在施工图审查中常见的建筑设计问题有很多，需要设计单位、监理单位和建设单位共同努力，加强沟通和协作，及时发现和解决问题，确保建筑工程的质量和安全。

结构专业施工图审核常见问题分析yxw结构施工图审核常见问题汇总及分析一、基础施工图1．柱下独立基础最小配筋率的计算按基础边长乘以高度所得面积来计算。

不妥，应按阶梯形或锥形基础的实际断面面积计算2. 凡双柱独立基础或独立承台（三桩以上）上部配面筋。

不妥，要具体分析上部是否有可能出现拉应力，判断不可能出现拉应力，则不必设上部筋，否则，纯属于浪费。

如变形缝处的双柱基础或承台（三桩以上），一般不需配上部筋。

3. 两桩承台的最小配筋率取0.15%。

不对，两桩承台为梁式承台，应按砼规范满足梁的最小配筋率要求（第8.5.1条）。

4. 两桩承台受剪承载力的计算公式问题。

砼规范、地基基础规范、桩基规范等不同规范给出的计算公式有所不同，此问题在此提出，供大家比较和思考，建议采用桩基规范公式（5.9.14）或（5.9.12）（均考虑箍筋作用）。

其中（5.9.14）公式适用于柱下两桩承台或剪力墙未满跨布置的墙下两桩承台，（5.9.12）公式适用于剪力墙满跨布置的墙下两桩承台（墙肢长度大于两桩承台的计算跨度）。

对于剪力墙下的两桩承台，当a/h<0(墙已伸入桩支座中)时，可按支座范围的墙所占比例扣除部分均布荷载来计算支座剪力，这样算得的承台尺寸和配筋更为经济。

对于满跨布置的剪力墙下的两桩承台，上面的计算仍然是近似的（个人观点，供参考）。

5. 基础梁什么情况下按框架梁标注配筋当基础梁的一端或两端直接与框架柱或剪力墙相连且梁底高出基础或承台顶面时，应按框架梁标注配筋（JKL），其余情况则按非框架梁标注配筋。

二、柱墙施工图1. 计算及柱施工图中对角柱不加区别。

角柱的最小配筋率较中柱、边柱要大些，若计算中不点角柱，则构造配筋率按中柱考虑，偏小。

未来城A9-3的柱图中就有多处此类错误（按规范角柱Pmin=0.85%,边柱Pmin=0.65%，而多处角柱p＜0.85%,不满足要求）。

２. 柱纵筋规格上下层不匹配当柱上下层截面相同，且每边纵筋数量相同时，一般上下层纵筋的直径相差不宜大于两级，否则会导致焊接困难，应尽量避免。

建筑工程结构施工图设计问题及应对策略建筑工程结构施工图设计常常面临各种问题，如尺寸不准确、荷载计算不合理等。

这些问题如果不及时处理，会对施工过程和工程质量造成严重影响。

需要采取一些应对策略来解决这些问题。

一、尺寸不准确的问题1.问题：在施工图设计过程中，往往会出现各种尺寸不准确的情况，如柱子的高度、梁的宽度等。

如果不及时纠正，会导致施工时无法顺利进行。

2.解决策略：（1）检查原始设计资料：首先要检查原始设计资料中的尺寸数据，确保数据的准确性。

如果存在错误，应及时更正。

（2）与设计师沟通：与设计师进行沟通，明确设计意图和要求，确保图纸上的尺寸符合设计要求。

（3）现场测量：在工程实施过程中，对关键部位进行现场测量，确保图纸上的尺寸与实际情况相符。

二、荷载计算不合理的问题1.问题：荷载计算是施工图设计中十分重要的一项工作，如果计算不合理，容易导致结构的负荷不均衡，从而影响工程的稳定性和安全性。

2.解决策略：（1）参考规范标准：根据相关规范标准，对荷载进行合理的计算和分析，确保结构承载能力满足要求。

（2）利用计算软件：使用计算软件来辅助进行荷载计算，能够更加准确和快速地得出结果。

（3）与专业人士交流：与结构设计师和土木工程师进行交流，了解他们对荷载计算的建议和经验，从而提高计算的准确性。

三、施工材料选择问题1.问题：在施工图设计中，选择合适的施工材料是至关重要的。

如果材料选择不当，会导致结构的强度不足或者不符合设计要求，严重影响工程的质量和安全性。

2.解决策略：（1）查阅资料：在选择施工材料之前，要充分查阅相关的资料，了解不同材料的特性和适用范围。

可以通过查阅设计手册、标准规范等来获取相关信息。

（2）咨询专业人士：可以咨询材料供应商、建筑师和结构工程师等专业人士，听取他们的建议和意见，从而选择合适的施工材料。

（3）进行实地考察：在选择施工材料之前，最好进行实地考察，了解材料的实际使用情况和效果。

可以参观一些已经使用该材料的建筑工程，了解其性能和可靠性。

结构专业施工图审查过程中的常见问题讨论结构专业施工图审查过程中的常见问题讨论1、什么样的结构专业施工图才算完整？答：一套完整的结构专业施工图除满足建设部颁布的《建筑工程设计文件编制深度规定》外，还要满足以下条件：(1) 是指导施工的设计文件，施工单位和监理能按照图纸准确地实现工程师的设计意图。

(2) 让审查工程师能明白无误的了解与结构设计相关的一些基本信息：如在设计总说明中注明风荷载和雪荷载的取值、场地土的类别、抗震设防烈度等。

(3) 让业主明白该楼房在使用期间的注意事项：如在设计总说明中注明“未经技术鉴定或设计许可，不得改变结构的用途和使用环境”、“楼面允许的装修荷载”等。

2、现阶段结构专业在施工图审查中的把握尺度是什么？答：结构专业施工图审查的目的就是保证房屋结构在设计寿命内的安全性，对结构的经济性一般没有要求。

例如：框架结构的抗震等级本应是四级而设计人为提高到三级，这是允许的。

但是反过来，如果抗震等级本应是三级的框架而设计定为四级则是违反了强条。

3、在结构设计总说明中应注意的问题有哪些？答：结构设计总说明是整套施工图的纲领性文件，该部分违反强条的概率占总数的70~80%，所以应引起高度的重视，常易出现的问题是漏写或错写了以下内容：(1) 设计使用年限（一般是50年）GB50068-2001: 1.0.5(强条)(2) 建筑结构安全等级（一般是二级）GB50068-2001:1.0.8(强条)(3) 基础设计等级（甲、乙、丙级）GB50007-2002: 3.0.1桩基安全等级（一、二、三级）〔一般≥20层为一级〕JGJ94-94 :3.3.3(4) 肇庆市的设防烈度为6度。

GB50011-2001: 1.0.2、1.0.4(强条)医院，学校提高一级。

(5) 建筑抗震设防分类（一般为丙类一般商住楼）GB50011-2001: 3.1.1(强条)(6) 建筑的场地类别（Ⅰ、Ⅱ、Ⅲ、Ⅳ类）―――根据地质资料确定GB50011-2001: 4.1.6(强条)(7) 楼、屋面设计荷载―――根据建施工图具体使用功能确定GB50009-2001:4.1.1 4.3.1(强条)①应注意二次装修荷载。

结构专业施工图审查常见问题北京市工业设计研究院审图所肖振忠一、基本理念问题施工图设计文件中，设计依据及结构计算要求应分别按《北京市建筑工程施工图设计文件技术审查要点（2011年版）》第3.2.2及第3。

2。

3条执行，并应特别注意，所有计算机计算结果，应经分析判断确认其合理有效后方可用于工程设计。

有些设计人不加分析判断就生搬套用计算结果，甚至直接采用计算机出图并疏于校对审核，笔者认为这是设计理念上的肤浅与盲从,是不负责任的，也是有很大风险的，设计中应予以杜绝。

二、结构的规则性问题规则性设计是结构设计中的最重要内容之一。

多层结构也应注意结构的规则性，有些设计者认为只有高层结构才应注意结构的规则性而忽略多层结构，这是不正确的。

《抗规》表3。

4.3—1及表3.4.3-2分别列举的三平三竖不规则类型，设计人员应认真熟悉.达到其中一至两项的应为不规则结构，应采取相应的加强措施。

达到三项（或两项且其中一项很严重）时应为特别不规则,此时若是高层结构即应列入超限审查范畴，如是多层，也不能忽略,应按《抗规》3。

4.4-3条规定专门研究并采取有效的加强措施。

另外，结构规则性应该从方案阶段就介入和关注，这阶段能够改善是事半功倍的.三、关于双向地震与偶然偏心偶然偏心，在《高规》中出现两次，一次是4。

3.3条：规定计算单向地震时应考虑偶然偏心的影响,言外之意就是双向地震与偶然偏心可以不同时考虑。

另一次是3.4。

5条，规定在考虑偶然偏心影响的规定水平地震作用下，楼层竖向构件的最大水平位移和层间位移，不宜大于该楼层平均值的1.2倍，这意味着,高层位移和承载力计算时都应考虑偶然偏心。

双向地震，《抗规》5。

1。

1—3条规定：质量和刚度分布明显不对称的结构，应计入双向水平地震作用下的扭转影响.我们审查中在尺度把握上的标准是，在规定水平力偶偏下（多层可以不计偶偏)，多数层位移比超过1。

3时，应计入双向地震影响，因为规范没有明确规定,这也只是一种参考尺度。

结构专业施工图审查中的常见问题分析摘要：本文结合笔者设计单位的情况及个人的设计经验，列举结构专业在施工图审查中经常发现的某些关于结构计算的问题，并进行了分析和总结，提出结构设计时应注意的一些问题。

关键词：结构；审查；施工图1.关于荷载输入的问题1.1 遗漏梁、柱上荷载在用计算机进行荷载输入时，有时会出现荷载遗漏的情况，比如墙体、雨蓬、水箱、外天沟积水等作用在梁上的线荷载，轻钢装饰构架作用在框架柱上的集中荷载等。

出现漏荷载的原因除了专业配合问题外，也有设计人员疏忽的原因，在节点较密、梁段较短时更容易发生。

在施工图审查发现后，要求设计人员将荷载补充完全后重新计算，并仔细核对计算结果，以保证构件不会因为漏掉的荷载而出现承载力不足。

1.2 卫生间荷载取值不足卫生间的荷载输入值需根据实际情况分别对待，一般住宅、宿舍、宾馆等的套内卫间面积较小，有明确的板下沉及填料要求，这部分的恒、活荷载较容易控制，一般不会出错。

可是，对教学楼、医院等公共建筑的、隔墙局部布置较密的公共厕所，荷载取值就容易出现问题。

按照《荷载规范》，应将这些隔墙荷载折算成等效活荷载按实际输入，而且不应小于1.0kN/m2。

《全国民用建筑工程设计技术措施———结构》中的有关规定有分隔的蹲厕公共卫生间，也可将活荷载取为8.0kN/m 2，在这个值已经考虑了填料、隔墙等的重量。

因为恒、活荷载的组合系数是不同的，个人认为填料还是应该单独分出来按恒荷载输入更合理。

1.3楼梯间活荷载取值偏小楼梯间荷载不分情况统一按2.0kN/m 2，荷载规范有明确的要求对于多层住宅可按2.0kN/m 2考虑，其他应按3.5kN/m 2考虑。

1.4少算二次装修荷载现在的房地产项目，除楼、电梯间等公共部分外，绝大部分的住宅均为初装修，结构设计人员在荷载取值时，应留有业主进行二次装修的荷载，并在设计义件中明确其限值，以保证结构安全。

就楼面荷载取值而言，在房屋交给业主的时候．钢筋混凝土楼板面上，一般应该有2O～30mm的水泥砂浆层，楼板下应有20mm左右的顶棚抹灰层，在此基础上．再加上二次装修的面荷载，这才是最后输入的恒荷载值。

结构专业施工图自检、校对、校审要点总则：施工图校对主要以下四方面问题：①错——数据、尺寸、计算等②漏——深度、尺寸等③碰——专业配合④缺——图纸深度核对内容包括以下几方面：①核对计算书；②核对数据：定位尺寸、截面尺寸、标高、配筋等；③核对设计深度；④核对专业配合及管线综合；⑤核对是否符合设计依据；○6核对标准构件是否采用公司制定的标准图。

审核一、计算书□ 抗震设防烈度、设计基本地震加速度和所属设计地震分组、结构抗震等级、场地类别、特征周期、结构类型、底部加强区高度、楼面荷载、基本风压、特殊部位荷载值等是否注明并符合规范要求。

是否与计算书及地勘报告一致。

□ 计算书内容是否完整：主体电算计算书应包括输入的结构总体计算总信息、周期、振型、地震作用、位移、结构平面简图、荷载平面简图、配筋平面简图等；基础计算；挡土墙计算；水池计算；楼梯计算等。

□荷载取值是否准确。

□计算假定是否与实际情况相符。

□结构选型及结构布置是否经济合理。

□ 结构计算总信息参数输入是否正确，自振周期、振型、层侧向刚度比、带转换层结构的等效侧向刚度比、楼层地震剪力系数、有效质量系数、嵌固层相关范围刚度比、底层刚度比、多塔结构是否进行分塔计算各指标等是否在工程设计的正常范围内并符合规范、规程要求。

□ 层间弹性位移（含最大位移与平均位移的比）、弹塑性变形验算时的弹塑性层间位移；墙、柱轴压比、柱有效计算长度系数等是否符合规范规定。

□ 地下室顶板和外墙计算，采用的计算简图和荷载取值（包括地下室外墙的地下水压力及地面荷载等）是否符合实际情况，计算方法是否正确。

□ 有人防地下室时，属于人防设计范围的内容是否在图中交待清楚，人防返回设计图是否满足平时设计需求。

□ 存在软弱下卧层时，是否对下卧层进行了强度和变形验算。

□ 单桩承载力的确定是否正确，群桩的承载力计算是否正确；桩身混凝土强度是否满足桩的承载力设计要求；当桩周有新近回填土时，是否考虑了桩侧负摩阻力。

结构专业施工图审查疑难问题解答随着科技的发展和建筑行业的不断壮大，结构专业施工图审查成为了建筑领域中不可或缺的一项重要工作。

但是，即使是资深的专业人员也难免遇到一些疑难问题。

本文将从实践角度出发，结合常见的错误案例，分享一些常见的解决方案以及技巧，希望能够帮助大家更好地理解结构专业施工图审查中的一些疑难问题。

1. 钢筋标号标注不规范在结构专业施工图审查中，经常会遇到钢筋标号标注不规范的问题。

这不仅会给后续的施工带来不必要的麻烦，还有可能导致安全隐患。

解决方案为了避免这种问题，需要关注以下几个方面：•标注的位置和字号要求符合国家标准，易于识别。

•善用表格和图形符号，尽可能展示得更加精确和简明。

•标注要精确，符合设计意图。

例如，钢筋的直径、类型、长度以及安装位置等必须标注正确。

2. 结构细节设计不合理在施工图审查过程中，经常会遇到结构细节设计不合理的问题。

这种情况下，结构的主体设计可能较为完善，但是在细节上出现了一些问题。

解决方案为了避免这种问题，需要关注以下几个方面：•考虑实际情况，例如施工的可行性和安全性等问题。

•优化设计，尽量避免不必要的细节设计，保证设计简洁明了。

•注意材料的选择，避免出现不合适的情况，例如热膨胀系数不一致，导致结构扭曲等问题。

3. 原有结构方案不满足施工实际情况在施工图审查中，可能会出现原有结构方案不满足施工实际情况的情况。

这需要我们对原有方案进行优化和调整，以达到实际情况的要求。

解决方案为了避免这种问题，需要关注以下几个方面：•在设计中考虑材料和施工的可行性，保证方案的实用性。

•在设计和施工过程中，与业主、建设单位和监理单位建立有效的沟通渠道，及时解决遇到的问题。

•在施工时，现场工程师必须根据具体情况进行实时调整，如有必要就要及时修改设计方案。

4. 地下室结构设计不够合理在现在的城市中，越来越多的建筑采用地下室的结构设计，但这也经常会出现地下室结构设计不够合理的问题。

这种情况下，如不及时处理，不仅会给施工带来极大的麻烦，还有可能导致安全事故。

建筑结构专业施工图审查中的常见问题1建筑结构专业施工图审查是建筑工程中一个重要的环节，其主要目的是保证建筑结构施工过程中安全可靠。

在审查过程中，有许多常见的问题需要注意，本文将介绍其中的一些。

问题一：柱子的轴力系数是否符合规定？柱子是建筑结构中承受垂直荷载最强的构件之一，其轴力系数的合理性对建筑的安全起着至关重要的作用。

在施工图审查过程中，需注意柱子轴力系数是否符合国家规定。

问题二：梁的抗弯能力分析是否充分？梁是建筑结构中承受横向荷载最强的构件之一，其抗弯能力的充分分析对建筑的安全也起着重要作用。

在施工图审查过程中，需要检查梁的截面尺寸、钢筋配筋等是否符合国家规定，以保证梁的安全可靠。

问题三：楼板的设计是否合理？楼板是建筑结构中主要承受水平荷载的构件之一，在施工图审查过程中，楼板设计的合理性需要得到特别关注。

需要检查楼板的荷载承载能力、梁柱之间的连接强度等方面是否符合国家规定。

问题四：基础的承载能力分析是否充分？建筑基础是建筑结构中支撑整个建筑的关键要素，其承载能力的充分分析对建筑的稳定性及安全性有着至关重要的作用。

在施工图审查过程中需检查基础的承载能力及稳定性分析，以确保其符合国家规定及建筑安全要求。

问题五：钢结构的焊接工艺是否符合规定？钢结构成为近年来建筑领域中备受重视的新兴材料，其使用需注意对焊接工艺的核对。

在施工图审查过程中，需要检查钢结构的焊接工艺是否符合国家规定及建筑材料的特性，以保证焊接效果的质量及稳定性。

，建筑结构专业施工图审查中需要注意的常见问题主要包括柱子的轴力系数、梁的抗弯能力分析、楼板的设计、基础的承载能力分析以及钢结构焊接工艺等。

审查人员需要针对每个问题进行详细核对，以确保建筑的安全及稳定性。

结构施工图审查常见问题汇总一、计算书：1、基本风压和基本雪压数值书写有误。

风荷载60米以上高层乘以1.1系数；雪荷载敏感结构取100年数值。

（雪荷载敏感主要是指大跨、轻质屋盖结构。

混凝土框架结构大跨度可套用抗震规范的18米；轻钢屋盖雪荷载基本上都会超过屋盖自重，均划分为雪荷载敏感结构。

）2、荷载取值不满足规范要求。

存在荷载漏输或取值偏小。

（尤其应注意卫生间、楼梯间、阳台等。

）机房层平面太阳能集热板区面层恒载输入不足。

附房层作为地下室顶板，应考虑上部结构施工荷载，活载取值偏小。

（不小于4KN/m2，建议取4KN/m2。

）对剪力墙结构，考虑墙体粉刷荷载，建议砼容重适当加大。

覆土厚1.7米，荷载输入偏小。

（厚度取值不足，土容重按20KN/m2，取18KN/m2偏小）3、应校验地下室抗浮设计水位取值同岩土工程勘察报告提供数据是否一致。

存在整体抗浮满足，局部抗浮不满足。

（下沉庭院、坡道等）4、地下室防水砼外墙抗裂计算朱炳寅《建筑结构设计问答及分析》P356，对地下结构进行裂缝跨度验算时，可考虑基础及地下室外墙建筑外防水的作用，按一类环境确定基础及地下室外墙外表面的混凝土裂缝控制，裂缝宽度可控制在0.3～0.4mm。

考虑实际施工中填土极不规范，防水材料翻修困难，裂缝宽度按0.25控制。

5、场地类别有误。

场地类别应根据地勘报告取值，抗震区与构件的抗震等级密切相关。

6、地面粗糙度应根据荷载规范取值，风压高度变化系数不同，对非震区高层计算结构有较大影响。

7、地下室顶板作为上部结构嵌固部位时应符合JGJ3-2010,12.2.1要求。

嵌固层选用应与地下室统一。

单体计算模型应将地下室及相关范围一起建模计算。

单体模型外延两跨，满足刚度比2的要求。

存在较多下沉庭院等造成顶板不完整时嵌固端下移或置于基础顶。

8、商业建筑活载在设计柱、基础时，不能考虑按楼层的折减，应取楼面梁相同的折减系数。

9、柱混凝土强度等级高于承台应进行局部受压验算，请复核并提供计算书。

结构专业施工图审查常见问题摘要：本文简要分析结构专业施工图审查常见问题，并以加强结构专业施工图审查措施作为切入点，对建立明确的审查流程、确保合规性、加强审查人员培训以及公开透明审查过程等方面进行研究，期望能够为相关人员提供参考。

关键词：结构设计；施工图审查；规范标准引言：结构专业施工图审查是确保建筑工程质量、安全性和合规性的重要环节。

因此本文将深入分析结构专业施工图审查常见问题，通过深入分析这些常见问题，不仅会识别这些问题，还会提供解决方案和措施，以加强结构专业施工图审查的效率和质量。

1.结构专业施工图审查常见问题1.1设计不符合规范和标准结构专业施工图审查中常见的问题之一是设计不符合规范和标准。

这包括设计文档未充分遵循当地建筑规范和国际标准的要求，可能涉及荷载计算不准确、结构配置不合理、材料规格不符合要求等方面的不合规性。

进而可能导致建筑物结构的不稳定性和安全性受到威胁，增加了工程施工和维护的风险。

1.2审查人员缺乏专业水平结构专业施工图审查常见的问题之一是审查人员缺乏足够的专业水平。

这意味着审查人员可能不具备必要的结构工程知识和经验，难以深入理解和准确评估施工图纸，从而可能忽略关键的细节、设计不合规或安全隐患，从而影响了审查的有效性和建筑工程的质量。

1.3审查流程缺乏透明性结构专业施工图审查中常见的问题之一是审查流程缺乏透明性。

这意味着审查过程可能不够明确、公开或标准化，审查人员的决策和评估过程未能充分被记录或传达给相关利益方。

缺乏透明性可能导致设计团队和建设者难以理解审查进展，难以提供有针对性的反馈，也可能增加不确定性，使得审查的一致性和公正性受到威胁。

2.加强结构专业施工图审查措施2.1建立明确的审查流程建立明确的审查流程是加强结构专业施工图审查的关键措施之一[1]。

这一措施旨在确保审查过程有序、一致、透明，并且能够全面评估施工图纸，以满足建筑工程的质量、安全性和合规性标准。

首先，明确的审查流程需要定义审查的各个阶段和步骤。
