结构专业施工图审查中常见的若干问题修改

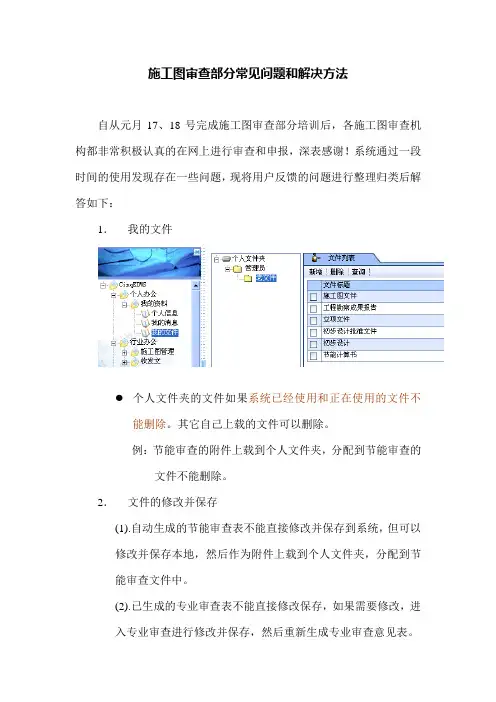

施工图审查部分常见问题和解决方法自从元月17、18号完成施工图审查部分培训后，各施工图审查机构都非常积极认真的在网上进行审查和申报，深表感谢！系统通过一段时间的使用发现存在一些问题，现将用户反馈的问题进行整理归类后解答如下：1．我的文件个人文件夹的文件如果系统已经使用和正在使用的文件不能删除。

其它自己上载的文件可以删除。

例：节能审查的附件上载到个人文件夹，分配到节能审查的文件不能删除。

2．文件的修改并保存(1).自动生成的节能审查表不能直接修改并保存到系统，但可以修改并保存本地，然后作为附件上载到个人文件夹，分配到节能审查文件中。

(2).已生成的专业审查表不能直接修改保存，如果需要修改，进入专业审查进行修改并保存，然后重新生成专业审查意见表。

操作：●将原来生成的专业审查意见表删除，●由于系统自动生成专业审查次数，重新生成专业审查意见表时审查次数自动加1，对专业审查进行修改后重新生成专业审查意见表时，应及时修改专业审查的次数。

修改3．将文件分配到节能审查文件分配是指在节能设计过程中的节能设计文件和计算书文件，上载到系统。

使其成为节能审查的一部分。

弹出文件分配窗口：选择个人文档或项目文档新增弹出文件信息上载窗口选择点击选择点击选择打开点击个人文件夹刷新界面显示新增文件名选择选择分配的新文件4．专业审查中填写必须修改内容时的注意事项(1).违规编号：标准－版本－章节第几条例：GB50052－1995－9.2.2(2).必须修改的内容分二种情况：违规强条:系统在自动生成审查意见汇总时，自动统计违规强条的次数。

必须修改但不属于违规强条：不作为违规强条的次数，不进行统计。

违规类型选择－可选项。

选择5．施工图审查系统中必须填写的内容用*表示，不带*的可以不填。

例：装饰工程：玻璃幕墙或是修路在路面上铺一层沥青等，可以不填勘察单位。

市政工程：建筑面积；子项等可以不填。

6．专业审查中填写建议和必须修改内容时不能使用上标和下标例：（上标）米2－平方米(下标) X1－X1工程代号的填写：工程代号＝审查报告编号7．综合结论中的审查次数问题审查结论不是“一次性合格”的，审查次数不能为“1”。

建筑工程结构施工图设计问题及应对策略在建筑工程中，结构施工图是非常关键的一环，它是将工程设计方案转化为现实建造的具体图纸和文本说明。

一份好的结构施工图可以提高工程的质量、节省时间和成本。

然而，在结构施工图设计过程中，难免会遇到一些问题。

本文将介绍一些常见的问题及对应的解决策略。

一、施工图中存在矛盾或不一致的信息这是一个常见的问题，通常由于各个设计阶段之间的信息交流不畅或者设计师之间的沟通不充分而导致。

此时，需要尽快在施工图设计团队之间进行平衡和协调，以确保施工图的正确性和一致性。

可以采用下列策略：1.评估施工图中矛盾信息的重要性和影响2.确定多个设计师之间的不一致信息3.与设计师会面，解释问题的性质和影响，并制定解决方案4.协调的时候，在保证施工图中准确性的基础上，要考虑工程的成本、时间、质量等方面二、施工图质量问题施工图的质量是保证工程质量的重要因素，如果质量不过关，势必会影响工程质量和施工进度。

为此，采取以下策略：1.定期检查施工图的质量，发现问题及时修改和纠正2.施工图的检查应当在多个层面进行，包括符号、标注、数字和比例3.在施工图的设计过程中，可以使用一些常见方式来提高质量，如通过审查过程、复查和盖章的方式，建立明确的标准和规范以确保质量三、施工图中的安全和健康问题在施工图设计阶段可以通过识别和处理安全和健康问题，降低施工时的风险，保证人员的安全和健康。

以下是一些应对策略：2.为解决问题制定解决方案，说明具体步骤及预期结果3.协调好设计团队，在解决问题的同时，确保设计图纸的正确性4.在具体施工人员之间进行必要的培训和交流，提高安全和健康意识施工图中材料和技术的选择和使用对于工程的质量和成本都有很大的影响。

因此，在施工图设计中应该采取下述策略：1.识别并仔细评估施工图中技术和材料的风险2.比较已有的技术和现有材料的孰优孰劣，推荐相应的材料和技术3.选择针对特定需求的合适的材料和技术，考虑到成本、时间、安全和环保等多个方面结论：施工图设计是一个复杂而关键的工作，在设计过程中会遇到多种问题和难题。

建筑工程结构施工图设计中存在问题及改进方法建筑工程结构施工图设计是建筑工程中非常重要的一环，它直接影响着建筑工程的质量和安全。

然而，在实际工作中我们也经常会遇到一些问题，为了更好地解决这些问题并提高工作效率，我们需要不断地思考和改进方法。

下面针对建筑工程结构施工图设计中常见的问题，提出一些改进方法。

1. 缺乏对地质条件和环境因素的考虑在设计施工图时，往往只考虑到建筑结构本身的要求，而忽略了建筑所处的环境因素和地质条件。

这可能导致施工过程中出现很多意外情况，从而影响建筑工程的质量和安全。

改进方法：在设计施工图时，应该尽可能考虑到环境和地质因素。

例如，如果建筑工程所处的地面不平整，应该采用加固地基的措施以确保建筑的稳定性；如果建筑工程所处的地区经常遭受地震，应该设计抗震的结构以及采取防震的措施等。

2. 不合理的结构设计在设计施工图时，很多人只注重于结构的美观度和审美感，而忽略了结构的实用性和可靠性。

这可能导致建筑结构不合理，从而影响建筑工程的质量和安全。

改进方法：在设计施工图时，应该注重建筑结构的实用性和可靠性。

例如，在设计施工图时，应该充分考虑到建筑物的承重能力和安全性，避免出现超载或过载的情况；同时，应该在施工前进行结构设计的计算与验证，确保建筑能够在各种情况下保持稳固和平衡。

3. 细节缺失在设计施工图时，往往会忽略一些细节问题，例如构件的连接、气密性、水密性等问题。

这可能导致在施工过程中出现漏水、漏气、结构间存在过大间隙等问题。

改进方法：在设计施工图时，应该注重细节问题，充分考虑建筑结构的完整性和紧密程度。

例如，在设计施工图时，应该注重构件的连接，以确保结构紧密；同时，在构件的设计上要注重气密性和水密性，避免因此导致的问题。

4. 施工细节不到位在施工过程中，经常会出现人为的因素，如施工人员的疏忽、资料的错误等问题。

这可能导致建筑施工中存在缺陷和安全隐患。

改进方法：建筑工程施工是一个复杂、多方参与的过程，需要各个方面的合作才能保证施工质量和安全稳定。

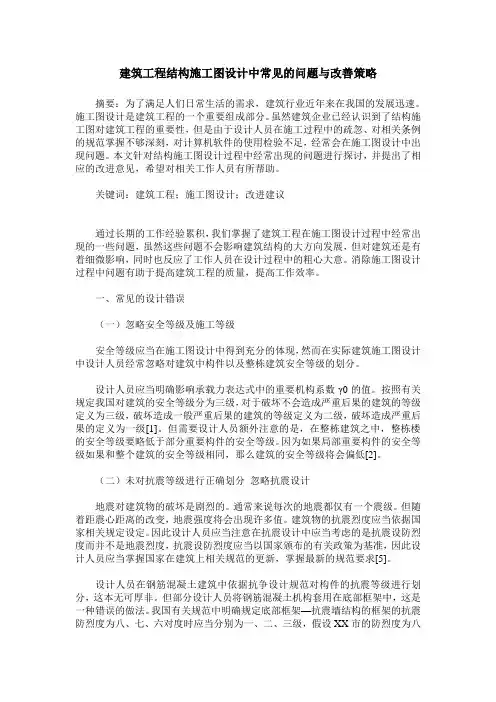

建筑工程结构施工图设计中常见的问题与改善策略摘要：为了满足人们日常生活的需求，建筑行业近年来在我国的发展迅速。

施工图设计是建筑工程的一个重要组成部分。

虽然建筑企业已经认识到了结构施工图对建筑工程的重要性，但是由于设计人员在施工过程中的疏忽、对相关条例的规范掌握不够深刻，对计算机软件的使用检验不足，经常会在施工图设计中出现问题。

本文针对结构施工图设计过程中经常出现的问题进行探讨，并提出了相应的改进意见，希望对相关工作人员有所帮助。

关键词：建筑工程；施工图设计；改进建议通过长期的工作经验累积，我们掌握了建筑工程在施工图设计过程中经常出现的一些问题，虽然这些问题不会影响建筑结构的大方向发展，但对建筑还是有着细微影响，同时也反应了工作人员在设计过程中的粗心大意。

消除施工图设计过程中问题有助于提高建筑工程的质量，提高工作效率。

一、常见的设计错误（一）忽略安全等级及施工等级安全等级应当在施工图设计中得到充分的体现，然而在实际建筑施工图设计中设计人员经常忽略对建筑中构件以及整栋建筑安全等级的划分。

设计人员应当明确影响承载力表达式中的重要机构系数γ0的值。

按照有关规定我国对建筑的安全等级分为三级，对于破坏不会造成严重后果的建筑的等级定义为三级，破坏造成一般严重后果的建筑的等级定义为二级，破坏造成严重后果的定义为一级[1]。

但需要设计人员额外注意的是，在整栋建筑之中，整栋楼的安全等级要略低于部分重要构件的安全等级。

因为如果局部重要构件的安全等级如果和整个建筑的安全等级相同，那么建筑的安全等级将会偏低[2]。

（二）未对抗震等级进行正确划分忽略抗震设计地震对建筑物的破坏是剧烈的。

通常来说每次的地震都仅有一个震级。

但随着距震心距离的改变，地震强度将会出现许多值。

建筑物的抗震烈度应当依据国家相关规定设定。

因此设计人员应当注意在抗震设计中应当考虑的是抗震设防烈度而并不是地震烈度，抗震设防烈度应当以国家颁布的有关政策为基准，因此设计人员应当掌握国家在建筑上相关规范的更新，掌握最新的规范要求[5]。

PKPM软件之结构专业施工图审查施工图会审中常见的若干问题汇总简介：本文列举结构专业施工图审查中经常发现的某些问题，并对进行分析讨论，提出结构设计时应注意的某些问题，供结构设计和审查时参考。

关键字：结构设计一、前言施工图审查根据国家法律、法规、技术标准与规范，对施工图设计文件的结构安全、公众利益和图家强制性标准、规范的执行情况及设计深度进行全面审查。

该制度执行一段时间以来，消除了大量结构安全隐患，并促使设计单位提高设计质量。

由于目前的工程设计越来越复杂，且设计周期普遍偏短，结构专业施工图设计文件中存在某些质量问题，作者通过对多年以来施工图审查经验的总结，并结合同行的讨论，把这些经常发现的问题整理列举出来，供结构专业设计和审查时参考。

二、不符合国家法律、法规规定的问题1、1、《建设工程质量管理条例》（国务院令第279号）规定未根据勘察成果文件进行工程设计将被处以罚款。

常见的问题是基础设计参数取值与勘察报告不符，包括地基承载力特征值取值、桩基础和支护结构的计算参数、地下水位取值等。

出现该问题的原因主要在于设计单位根据个人的经验确定设计参数，且未与勘察单位协调调整补充相关资料。

2、2、砼外加剂、建筑构配件指定生产厂家也违反《建设工程质量管理条例》的规定。

3、3、桩型及其施工工艺的选择与实际环境、地质条件不相适应，未考虑挤土、振动、噪音可能对周边造成的影响，不符合环保、施工安全的有关要求，如在市区使用锤击桩、在可能造成污染的环境区域内使用冲钻孔灌注桩且无泥浆处理系统、有砂碎卵石含水层，深厚淤泥层，垃圾填埋层以及化工厂等场地使用人工挖孔桩等。

4、4、属于《超限高层建筑工程抗震设防专项审查技术要点》（建质[2003]46号）中规定范围内的高层建筑，未根据《超限高层建筑工程抗震设防管理规定》进行震设防专项审查。

尤其建质[2003]46号文规定中的特别不规则超限工程调整结构设计或者进行震设防专项审查。

三、基础设计方面的问题1、建造在斜坡上或边坡附近的建筑物和构筑物，未验算其稳定性。

结构专业施工图审核常见问题分析yxw结构施工图审核常见问题汇总及分析一、基础施工图1．柱下独立基础最小配筋率的计算按基础边长乘以高度所得面积来计算。

不妥，应按阶梯形或锥形基础的实际断面面积计算2. 凡双柱独立基础或独立承台（三桩以上）上部配面筋。

不妥，要具体分析上部是否有可能出现拉应力，判断不可能出现拉应力，则不必设上部筋，否则，纯属于浪费。

如变形缝处的双柱基础或承台（三桩以上），一般不需配上部筋。

3. 两桩承台的最小配筋率取0.15%。

不对，两桩承台为梁式承台，应按砼规范满足梁的最小配筋率要求（第8.5.1条）。

4. 两桩承台受剪承载力的计算公式问题。

砼规范、地基基础规范、桩基规范等不同规范给出的计算公式有所不同，此问题在此提出，供大家比较和思考，建议采用桩基规范公式（5.9.14）或（5.9.12）（均考虑箍筋作用）。

其中（5.9.14）公式适用于柱下两桩承台或剪力墙未满跨布置的墙下两桩承台，（5.9.12）公式适用于剪力墙满跨布置的墙下两桩承台（墙肢长度大于两桩承台的计算跨度）。

对于剪力墙下的两桩承台，当a/h<0(墙已伸入桩支座中)时，可按支座范围的墙所占比例扣除部分均布荷载来计算支座剪力，这样算得的承台尺寸和配筋更为经济。

对于满跨布置的剪力墙下的两桩承台，上面的计算仍然是近似的（个人观点，供参考）。

5. 基础梁什么情况下按框架梁标注配筋当基础梁的一端或两端直接与框架柱或剪力墙相连且梁底高出基础或承台顶面时，应按框架梁标注配筋（JKL），其余情况则按非框架梁标注配筋。

二、柱墙施工图1. 计算及柱施工图中对角柱不加区别。

角柱的最小配筋率较中柱、边柱要大些，若计算中不点角柱，则构造配筋率按中柱考虑，偏小。

未来城A9-3的柱图中就有多处此类错误（按规范角柱Pmin=0.85%,边柱Pmin=0.65%，而多处角柱p＜0.85%,不满足要求）。

２. 柱纵筋规格上下层不匹配当柱上下层截面相同，且每边纵筋数量相同时，一般上下层纵筋的直径相差不宜大于两级，否则会导致焊接困难，应尽量避免。

建筑工程结构施工图设计中存在问题及改进建议探析摘要：随着现代建筑的不断发展，建筑工程的结构越来越复杂。

在建筑工程结构施工的全过程中，其结构施工图设计不仅是整个工程建设项目的起始环节，也是后续施工质量和进度的重要保证。

然而，在现阶段建筑工程结构的实际施工图设计过程中，由于诸多因素的制约，不可避免地会出现一些问题。

如何正确认识建筑工程结构施工图设计过程中存在的问题及其原因，并在此基础上提出相应对策，也成为现阶段建设单位关注的重要问题。

关键词：建筑工程;结构施工图设计;问题;改进建议1设计建筑工程结构施工图过程中的问题1.1 不重视对建筑结构整体的设计说明在建筑工程结构施工图设计过程中，一些设计人员未能从整体角度分析和重视设计说明，不重视整个建筑的安全水平。

特别是在一些局部构件的设计中，一些工作人员会混淆不同构件和整个建筑的安全级别。

从设计的规范分析来看，需要在建筑结构的设计说明中明确标注建筑的安全等级。

但是，目前建筑结构的一般说明中没有标注建筑的安全等级，容易导致后期投入使用的建筑存在隐患。

此外，在建筑结构的系统分析中，某些构件的安全水平高于建筑的整体安全水平。

然而，一些工作人员没有标记这些组件的安全级别，最终无法准确评估建筑物的整体安全级别。

在砌体结构的建筑工程设计中，如果设计师不能高度重视和控制建筑的整体施工质量，将导致设计师无法有效规划砌体结构的抗压强度。

在夯实基坑的具体施工中，一些设计人员没有明确标注夯实要求和标准，容易导致施工结束后地面出现裂缝，影响回填基坑的施工质量。

1.2设计质量低随着中国建筑市场的快速发展，市场竞争十分激烈。

为了实现经济效益最大化，在市场占有较大份额，一些建筑公司会提高施工图设计速度。

在这种情况下，施工图设计的质量将受到影响。

在具体设计建筑工程结构施工图的过程中，一些施工队伍没有充分调查掌握施工现场的地质、水文等条件和因素，直接设计施工图，这将进一步影响建筑工程结构施工图设计质量，对后续施工质量造成一定隐患。

结构专业施工图审查中的常见问题分析摘要：本文结合笔者设计单位的情况及个人的设计经验，列举结构专业在施工图审查中经常发现的某些关于结构计算的问题，并进行了分析和总结，提出结构设计时应注意的一些问题。

关键词：结构；审查；施工图1.关于荷载输入的问题1.1 遗漏梁、柱上荷载在用计算机进行荷载输入时，有时会出现荷载遗漏的情况，比如墙体、雨蓬、水箱、外天沟积水等作用在梁上的线荷载，轻钢装饰构架作用在框架柱上的集中荷载等。

出现漏荷载的原因除了专业配合问题外，也有设计人员疏忽的原因，在节点较密、梁段较短时更容易发生。

在施工图审查发现后，要求设计人员将荷载补充完全后重新计算，并仔细核对计算结果，以保证构件不会因为漏掉的荷载而出现承载力不足。

1.2 卫生间荷载取值不足卫生间的荷载输入值需根据实际情况分别对待，一般住宅、宿舍、宾馆等的套内卫间面积较小，有明确的板下沉及填料要求，这部分的恒、活荷载较容易控制，一般不会出错。

可是，对教学楼、医院等公共建筑的、隔墙局部布置较密的公共厕所，荷载取值就容易出现问题。

按照《荷载规范》，应将这些隔墙荷载折算成等效活荷载按实际输入，而且不应小于1.0kN/m2。

《全国民用建筑工程设计技术措施———结构》中的有关规定有分隔的蹲厕公共卫生间，也可将活荷载取为8.0kN/m 2，在这个值已经考虑了填料、隔墙等的重量。

因为恒、活荷载的组合系数是不同的，个人认为填料还是应该单独分出来按恒荷载输入更合理。

1.3楼梯间活荷载取值偏小楼梯间荷载不分情况统一按2.0kN/m 2，荷载规范有明确的要求对于多层住宅可按2.0kN/m 2考虑，其他应按3.5kN/m 2考虑。

1.4少算二次装修荷载现在的房地产项目，除楼、电梯间等公共部分外，绝大部分的住宅均为初装修，结构设计人员在荷载取值时，应留有业主进行二次装修的荷载，并在设计义件中明确其限值，以保证结构安全。

就楼面荷载取值而言，在房屋交给业主的时候．钢筋混凝土楼板面上，一般应该有2O～30mm的水泥砂浆层，楼板下应有20mm左右的顶棚抹灰层，在此基础上．再加上二次装修的面荷载，这才是最后输入的恒荷载值。

结构专业施工图审查中的常见问题结构专业施工图审查中的常见问题1. 常见的违反国家颁布的相关法律、法规规定的问题建筑工程勘察设计活动应当严格遵守国家颁布的《建筑法》、《建筑工程质量管理条例》、《建筑工程安全生产管理条例》、《建筑工程勘察设计管理条例》和地方有关技术政策文件的规定。

在设计文件审查中常发现有下列问题违反有关法律法规的规定（违反这些规定将面临处罚问题）：1.1 未按勘察成果设计问题：国务院2000年1月颁发的《建设工程质量管理条例》第二十一条规定“设计单位应根据勘察成果文件进行建设工程设计”。

施工图审查中发现有些工程设计时的参数取值与勘察报告不符，如地基承载力特征值、桩基础和支护结构的计算参数、地下水位等。

出现该问题的原因主要在于设计人员根据个人的经验确定设计参数，且未与勘察单位协调调整补充相关资料，设计人员以为勘察报告中的设计参数不合理时，应与勘察单位协调，对勘察报告进行修改。

最常见问题的是设计所采用的地下水位与勘察结果不符，按照勘察结果抗浮或者地下室底板算不下来的时候自己假设一个水位进行计算，水位取值一定要经过勘察单位核实确认。

1.2 采用指定产品问题：《中华人民共和国建筑法》第57条规定“设计文件选用的建筑材料、建筑构配件和设备，不得指定生产厂、供应商”。

但有些结构施工图设计中的砼外加剂、建筑构配件却指定了生产厂家或者供应商（如在图中注明采用某某厂生产的UEA、某某厂生产结构胶、采用某种牌号的铝型材等，装修工程和加固工程设计图中出现该问题的机会较多）。

1.3 地基基础设计问题：桩型及其施工工艺的选择应与实际环境、地质条件相适应，应考虑挤土、振动、噪音可能对周边造成的影响，符合环保、施工安全的有关要求。

具体规定详见省厅文件《福建省建筑地基基础技术政策公告》（闽建科〔2002〕46号）规定，不符合该文规定时应进行专门论证并应经有关部门审批（有砂、碎卵石含水层中采用人工挖孔桩的问题较为突出，今年年初施工图审查质量检查时就发现有两个工程存在该问题。
