怎样读懂结构施工图

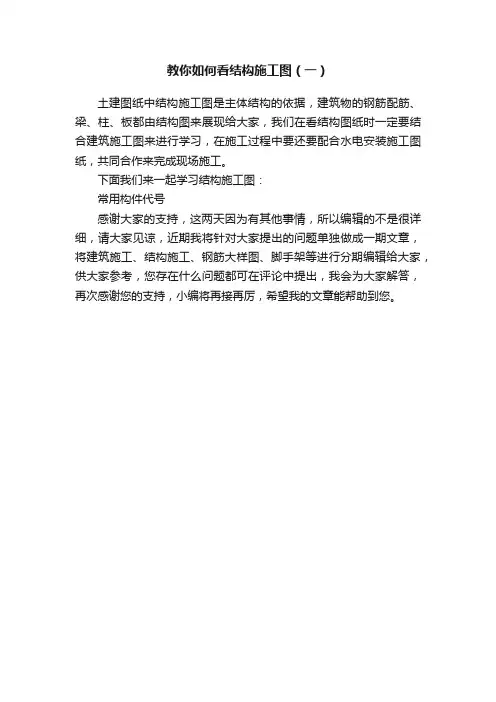

教你如何看结构施工图（一）
土建图纸中结构施工图是主体结构的依据，建筑物的钢筋配筋、梁、柱、板都由结构图来展现给大家，我们在看结构图纸时一定要结合建筑施工图来进行学习，在施工过程中要还要配合水电安装施工图纸，共同合作来完成现场施工。

下面我们来一起学习结构施工图：
常用构件代号
感谢大家的支持，这两天因为有其他事情，所以编辑的不是很详细，请大家见谅，近期我将针对大家提出的问题单独做成一期文章，将建筑施工、结构施工、钢筋大样图、脚手架等进行分期编辑给大家，供大家参考，您存在什么问题都可在评论中提出，我会为大家解答，再次感谢您的支持，小编将再接再厉，希望我的文章能帮助到您。

施工图纸是建造房屋的依据，是“工程的语言”，它明确规定了要建造一幢什么样的建筑，并且具体规定了形状、尺寸、做法和技术要求。

除了较多地接触本工种的图纸外，有时还要结合整个工程图纸看图，才能交圈配合，不出差错。

为此必须学会识图方法，才能收到事半功倍的效果。

（01）循序渐进拿到一份图纸后，先看什么图，后看什么图，应该有主有次。

一般是按如下顺序进行：1、仔细阅读设计说明，了解建筑物的概况、位置、标高、材料要求、质量标准、施工注意事项以及一些特殊的技术要求，在思想上形成一个初步印象；2、接着看平面图，了解房屋的平面形状、开间、进深、柱网尺寸，各种房间的安排和交通布置，以及门窗位置，对建筑物形成一个平面概念，为看立面图、剖面图打好基础；3、看立面图，以了解建筑物的朝向、层数和层高的变化，以及门窗、外装饰的要求等；4、看剖面图，以大体了解剖面部分的各部位标高变化和室内情况；5、最后看结构图，以了解平面图、立面图、剖面图等建筑图与结构图之间的关系，加深对整个工程的理解；6、另外，还必须根据平面图、立面图、剖面图等中的索引符号，详细阅读所指的大样图或节点图，做到粗细结合，大小交圈。

只有循序渐进，才能理解设计意图，看懂设计图纸，也就是说一般应做到先看说明后看图，顺序最好平立剖；查对节点和大样，建筑结构对照读”这样才能收到事半功倍的效果。

（02）记住尺寸内容建筑工程虽然各式各样，但都是通过各部分尺寸的改变而出现各种不同的造型和效果。

俗话说：“没有规矩，不成方圆”，图上如果没有长、宽、高、直径等具体尺寸，施工人员就没法按图施工。

但是图纸上的尺寸很多，作为具体的和操作人员来说，不需要，也不可能将图上所有的尺寸都记住。

但是，对建筑物的一些主要尺寸，主要构配件的规格、型号、位置、数量等，则是必须牢牢记住的。

这样可以加深对设计图纸的理解，有利于施工操作，减少或避免施工错误。

一般来说，作为要牢记以下一些尺寸：开间进深要记牢，长宽尺寸莫忘掉纵横轴线心中记，层高总高很重要结构尺寸要记住，构件型号别错了基础尺寸是关键，结构强度不能少梁柱断面记牢靠，门窗洞口要留好。

看懂构造施工图就这18步[优良文档首发]第一，关于首看构造施工图的人能够买一本11G图集，看一下列图集中的各样标明方法说明。

同时找一本施工手册查一查钢筋代号。

或许在看构造施工图时备查。

第二，把建筑施工图中的标准层平面图找出来，看一看建筑平面布局。

第三，看构造施工图中的标准层梁配筋图。

在梁配筋图中能够看到梁的散布，梁一般都是依轴线来部署的。

在每一根梁处都有标明梁的代号。

按梁的不一样代号从1找到最后的或许说最大的编号。

每一个梁的代号都能找到同样的标明的一根梁其配有详尽的配筋、梁断面尺寸标明，有的还有跨数和悬挑的标明。

经过把全部的代号的梁找出来，基本上就能看理解梁配筋图了。

关于一些不太理解的细处先放下。

看结施时要比较看一看对应的建筑平面图。

基本上是墙下就有梁，房间分开处下就有梁。

第四，梁是分框架梁、梁、联系梁的，所以要留神其差别，梁的腰筋有时是要抗扭的，也应特别注意。

梁筋标明一般采纳的是原位标明，很简单看懂。

第五，看完标准层梁配筋图后，看墙柱标准层地点图，注意有些连系梁的配筋是标明在墙柱部署图上的，并将柱部署图与梁图联合看。

达成这几步后，基本上能清楚标准层的构造了。

在看柱地点图时，能够同时看一看柱子配筋。

第六，看标准层板配筋图。

第七，将梁、柱、板配筋图中的说明看一年，包含图左上的文字说明和施工图中的各样详图（大样图）代码。

联合表记地点看。

第八，联合楼梯看标准层的楼梯配筋和与梁、墙、柱的联合。

第九，回过头去看桩基施工图、承台、地梁图。

第十，看非标准层的构造施工图和地下室的构造施工图。

第十一，看屋面构造施工图。

第十二，看水池、坡道、屋顶楼梯间、电梯间等的构造施工图。

第十三，看构造施工图总说明，认识各样施工重点。

第十四，若有审图建议和图纸会审、设计更改之类，将其比较施工图看，并注写在构造施工图上。

第十五，比较不一样楼层的构造施工图找出不一样之处。

第十六，将构造施工图带上施工现场，比较看。

第十七，看构造施工图时注意时时翻看建筑的各层平面图。

结构施工图识读知识点
一、图纸的序号和比例尺：结构施工图通常会在图纸上标注图纸的序号和比例尺，施工人员需要明确识读该图纸的比例尺，以便正确地测量和施工。

二、图例：图例是结构施工图中标明各种符号和代号的说明，施工人员需要通过图例了解各种符号和代号的具体含义。

三、图纸上的尺寸标注：在结构施工图中，一般会标注柱子、梁、板等构件的尺寸，施工人员需要准确地读取这些尺寸标注，并按照实际尺寸进行测量和施工。

四、施工标高：结构施工图中一般会标注各个构件的标高，施工人员需要明确各个构件的标高，以便进行正确的施工。

五、结构连接方式：结构施工图中会标明各个构件之间的连接方式，施工人员需要准确地读取这些连接方式，并按照图纸要求进行连接。

六、构件编号：结构施工图中往往会给每个构件编号，施工人员需要了解各个构件的编号，以便按照编号进行施工。

七、图纸上的特殊要求：结构施工图中可能会有一些特殊要求，例如做法要求、施工顺序要求等，施工人员需要仔细阅读并按照要求施工。

八、符号和代号的识读：结构施工图中会使用各种符号和代号来表示不同的构件和施工要求，施工人员需要通过图例或其他相关说明了解这些符号和代号的具体含义。

九、图纸的方向和布置：结构施工图一般会标明图纸的方向和布置，施工人员需要根据图纸的方向和布置进行施工。

十、图纸中的施工箭头：结构施工图中可能会使用施工箭头来指示施工的方向和方法，施工人员需要仔细阅读并按照施工箭头进行施工。

总的来说，准确地识读结构施工图对于施工人员来说是非常重要的。

只有通过对结构施工图的仔细阅读和准确理解，施工人员才能按照图纸要求进行施工，保证工程的质量和安全。

工程施工图纸如何看图1. 理解施工图纸的结构和图例在看施工图纸之前，首先需要了解施工图纸的结构和图例。

一般来说，施工图纸包括平面图、立面图、剖面图、细部图和施工说明等部分。

平面图是俯视图，展示了建筑物的平面布置和各部分的位置关系；立面图是侧视图，展示了建筑物的外观和结构；剖面图是建筑物的截面图，展示了建筑物的内部结构和构造；细部图是对具体部位的细节展示；施工说明是对工程施工过程和方法的介绍。

图例是用于表示图中各种元素和信息的符号、线型和颜色规范，需要掌握图例的含义才能正确理解施工图纸。

2. 仔细阅读建筑设计图纸在阅读建筑设计图纸时，需要关注建筑物的结构、布局、尺寸和材料等内容。

了解建筑物的整体设计理念和功能要求，理解各个部分的功能和要求，掌握建筑物各部分的位置和关系。

此外，还需要注意设计图纸中的标注和注释，例如尺寸标注、材料标记、构造标记等，这些标注和注释对工程施工具有指导作用。

3. 注意施工工艺和施工要点在看施工图纸时，需要注意施工工艺和施工要点，即施工过程中需要特别注意和遵守的规定和要求。

施工工艺和施工要点通常在施工说明中有详细描述，施工人员需要仔细阅读并理解这些内容，确保按照要求进行施工。

同时，还需要注意特殊构件和结构的施工方法和要点，避免施工过程中出现偏差和错误。

4. 与其他专业图纸相互协调在实际的工程施工中，不同专业的施工图纸经常需要相互协调。

例如，建筑设计图纸、结构设计图纸、给水排水设计图纸、电气设计图纸等，这些图纸之间的关系和协调需要施工人员仔细分析和理解，确保各专业图纸之间的一致性和协调性。

只有各专业图纸能够相互协调和整合，才能保证工程施工的顺利进行和工程质量的保障。

5. 阅读施工图纸时需要仔细、耐心和细致阅读施工图纸需要仔细、耐心和细致，不能草率和马虎。

细心观察图纸中的各种线条、标注和符号，认真思考和理解图纸中的设计意图和要求，避免因粗心大意导致施工错误和质量问题。

只有仔细、耐心和细致的阅读和理解，才能确保施工图纸的正确应用和工程施工的顺利进行。

施工图纸解读技巧施工图纸是建筑工程中不可或缺的一环，它是施工过程中的指南，对于工程的质量和效率至关重要。

然而，对于许多非专业人士来说，施工图纸可能难以理解和解读。

在本文中，我们将介绍一些解读施工图纸的技巧，帮助您更好地理解和应用这些重要的工程文档。

一、了解图纸的基本结构首先，我们需要了解施工图纸的基本结构。

一般来说，施工图纸主要由平面图、立面图和剖面图组成。

平面图显示了建筑物在水平方向上的布局，立面图显示了建筑物在垂直方向上的外貌和结构，剖面图显示了建筑物的内部结构和细节。

此外，施工图纸还包括标高尺度、图例和标注等重要信息。

二、理解图纸上的标注和符号在施工图纸中，标注和符号承载着丰富的信息。

我们需要学会识别和理解这些标注和符号的含义，以便正确解读图纸。

例如，常见的符号包括尺寸标注、箭头表示方向、斜线表示切断等。

标注则用于标明尺寸、材料、构造等相关信息。

通过掌握这些标注和符号，我们能够更好地理解和应用施工图纸上的信息。

三、注意图纸上的比例尺施工图纸通常按照比例绘制，这意味着图纸上的尺寸并不是实际大小，而是相对缩小的。

因此，在解读图纸时，我们需要注意图纸上的比例尺，并按照比例进行换算。

一般来说，比例尺用分数表示，比如1:50表示图纸上的每一单位长度相当于实际长度的50倍。

通过合理运用比例尺，我们可以更好地理解和应用图纸上的尺寸和细节。

四、细心观察图纸上的细节图纸上的每一个细节都承载着重要的信息。

在解读图纸时，我们需要仔细观察和分析图纸上的细节，理解其含义和作用。

例如，我们可以通过观察图纸上的线条、图形和图像，了解建筑物的结构和布局；通过观察图纸上的标注和符号，了解材料的种类和规格；通过观察图纸上的箭头和文本说明，了解施工的顺序和方法。

只有细心观察和分析，我们才能全面理解和应用施工图纸上的信息。

五、学会使用辅助工具为了更好地解读施工图纸，我们可以借助一些辅助工具。

比如，可以使用测量工具（如尺子、量具等）来准确测量图纸上的尺寸；可以使用计算器和绘图工具来进行比例换算和绘制图纸；可以使用电子设备和软件来实现图纸的数字化和三维展示。

建筑工程施工图快速识读技巧建筑工程施工图是指将设计图通过说明符号、规格尺寸、注记等方式，将设计方案转换为实施方案的图纸。

施工图分为建筑结构、给排水、电气、供暖、通风、空调等多个专业，而每个专业图纸都有其特定的符号、尺寸、注记等。

为了快速识读施工图，需要掌握以下技巧。

技巧一：理解基本图形建筑施工图常使用的基本图形包括直线、曲线、圆、矩形、三角形等。

了解这些基本图形的特点和应用场景，可以快速理解施工图中的结构和布局。

技巧二：熟悉符号注记施工图中的符号和注记是指示实施方案的关键。

例如给排水管路的符号、电气线路的符号等，都需要能够快速识别。

熟悉这些符号注记，可以在浏览施工图时准确定位到关键细节。

技巧三：掌握尺寸定位施工图中的尺寸是指示元素尺寸或位置的数字。

掌握尺寸的定位和测量技巧，可以帮助我们快速确定施工设计的数据，例如墙体厚度、管道走向等。

技巧四：了解专业差异不同专业的施工图有其独特的符号和注记。

例如，给排水图中的H、C、W等符号分别代表着热水、冷水、污水管道，而电气图中的L、N、E分别代表着线路的相、零、地。

了解这些专业差异，可以更准确地理解施工图中的内容。

技巧五：注意比例尺施工图中的比例尺是图形之间尺寸比例的体现。

通常，施工图中的比例尺为1:50、1:100等。

在读取施工图时，需要注意比例尺的大小，以便正确地理解图形尺寸和位置。

技巧六：结合平面图平面图是建筑施工图中的一种，它以建筑物上部的平面形象为基础，呈现出建筑物的布局和结构。

阅读施工图时，可以结合平面图来更好地掌握建筑物的整体形态。

以上就是建筑工程施工图快速识读技巧。

熟练掌握这些技巧，可以帮助工程师更快速、准确地阅读和理解施工图，从而提高施工效率和质量。

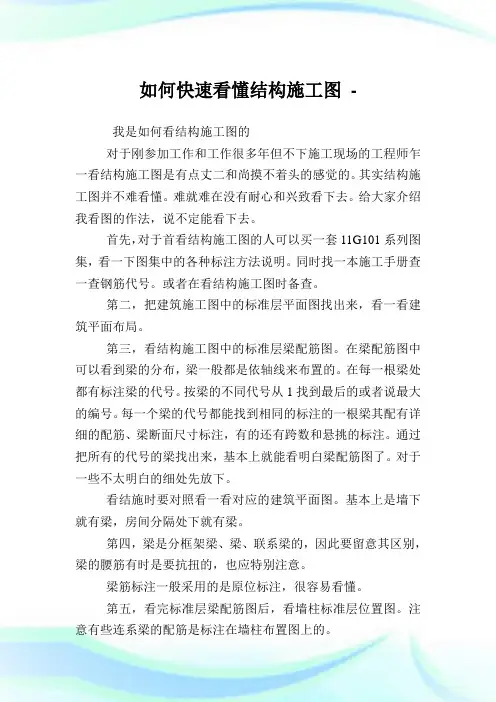

如何快速看懂结构施工图-我是如何看结构施工图的对于刚参加工作和工作很多年但不下施工现场的工程师乍一看结构施工图是有点丈二和尚摸不着头的感觉的。

其实结构施工图并不难看懂。

难就难在没有耐心和兴致看下去。

给大家介绍我看图的作法，说不定能看下去。

首先，对于首看结构施工图的人可以买一套11G101系列图集，看一下图集中的各种标注方法说明。

同时找一本施工手册查一查钢筋代号。

或者在看结构施工图时备查。

第二，把建筑施工图中的标准层平面图找出来，看一看建筑平面布局。

第三，看结构施工图中的标准层梁配筋图。

在梁配筋图中可以看到梁的分布，梁一般都是依轴线来布置的。

在每一根梁处都有标注梁的代号。

按梁的不同代号从1找到最后的或者说最大的编号。

每一个梁的代号都能找到相同的标注的一根梁其配有详细的配筋、梁断面尺寸标注，有的还有跨数和悬挑的标注。

通过把所有的代号的梁找出来，基本上就能看明白梁配筋图了。

对于一些不太明白的细处先放下。

看结施时要对照看一看对应的建筑平面图。

基本上是墙下就有梁，房间分隔处下就有梁。

第四，梁是分框架梁、梁、联系梁的，因此要留意其区别，梁的腰筋有时是要抗扭的，也应特别注意。

梁筋标注一般采用的是原位标注，很容易看懂。

第五，看完标准层梁配筋图后，看墙柱标准层位置图。

注意有些连系梁的配筋是标注在墙柱布置图上的。

并将柱布置图与梁图结合看。

完成这几步后，基本上能清楚标准层的结构了。

在看柱位置图时，可以同时看一看柱子配筋。

第六，看标准层板配筋图第七，将梁、柱、板配筋图中的说明看一年，包括图左上的文字说明和施工图中的各种详图(大样图)代码。

结合标识位置看。

第八，结合楼梯看标准层的楼梯配筋和与梁、墙、柱的结合。

第九，回过头去看桩基施工图、承台、地梁图。

第十，看非标准层的结构施工图和地下室的结构施工图。

第十一，看屋面结构施工图。

第十二，看水池、坡道、屋顶楼梯间、电梯间等的结构施工图。

第十三，看结构施工图总说明，了解各种施工要点。

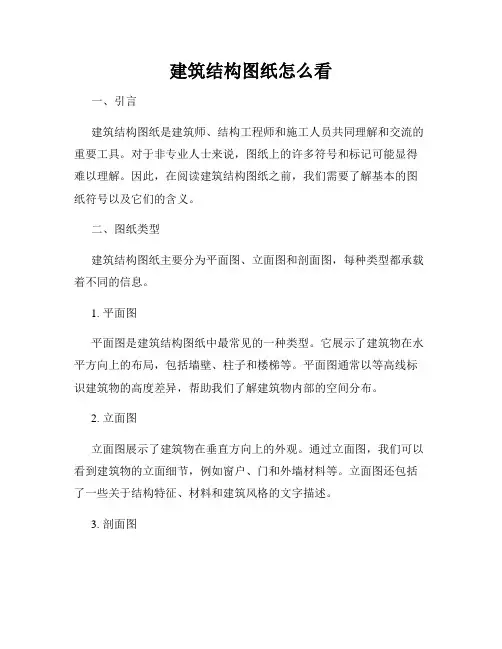

建筑结构图纸怎么看一、引言建筑结构图纸是建筑师、结构工程师和施工人员共同理解和交流的重要工具。

对于非专业人士来说，图纸上的许多符号和标记可能显得难以理解。

因此，在阅读建筑结构图纸之前，我们需要了解基本的图纸符号以及它们的含义。

二、图纸类型建筑结构图纸主要分为平面图、立面图和剖面图，每种类型都承载着不同的信息。

1. 平面图平面图是建筑结构图纸中最常见的一种类型。

它展示了建筑物在水平方向上的布局，包括墙壁、柱子和楼梯等。

平面图通常以等高线标识建筑物的高度差异，帮助我们了解建筑物内部的空间分布。

2. 立面图立面图展示了建筑物在垂直方向上的外观。

通过立面图，我们可以看到建筑物的立面细节，例如窗户、门和外墙材料等。

立面图还包括了一些关于结构特征、材料和建筑风格的文字描述。

3. 剖面图剖面图是建筑结构图纸中最有深度和细节的类型。

它展示了建筑物在垂直方向上的截面，并提供了建筑物内部的具体细节，例如梁、柱和地基等。

剖面图使我们能够更好地理解建筑物的构造和材料使用。

三、图纸符号理解建筑结构图纸的符号和标记是阅读图纸的关键。

以下是一些常见的图纸符号及其含义：1. 墙壁墙壁通常用实线表示。

不同类型的墙壁可以用不同的线宽或线型来区分，例如浅阴影或虚线。

2. 梁和柱梁和柱通常用粗实线表示。

梁可以通过符号 "LB" 标记，而柱通常用符号 "CL" 或 "C" 标记。

3. 地板和天花板地板和天花板通常用粗实线表示。

它们可以通过字母 "FL" 或 "CL" 标记。

4. 窗户和门窗户和门通常用符号或符号组合表示。

例如，一个矩形的标记可以表示窗户，而一个矩形上方有一个弧线的标记则表示门。

5. 材料标识图纸中的材料标识可以帮助我们了解需要使用的具体材料。

这些标识通常以文字形式出现，如 "BRC" 表示钢筋混凝土、"STL" 表示钢铁等。

结构施工图识读方法与步骤一、结构施工图的识读方法结构施工图的识读方法一般是先要弄清是什么图，然后根据图纸特点从上往下、从左往右、由外向内、由大到小、由粗到细，图样与说明对照，建施、结施、水暖电施相结合看，另外还要根据结构设计说明准备好相应的标准图集与相关资料。

二、结构施工图的识读步骤1、读图纸目录，同时按图纸目录检查图纸是否齐全，图纸编号与图名是否符合。

2、读结构总说明，了解工程概况、设计依据、主要材料要求、标准图或通用图的使用、构造要求及施工注意事项等。

3、读基础图。

4、读结构平面图及结构详图，了解各种尺寸、构件的布置、配筋情况、楼梯情况等。

5、看结构设计说明要求的标准图集。

在整个读图过程中，要把结构施工图与建筑施工图、水暖电施工图结合起来，看有无矛盾的地方，构造上能否施工等，同时还要边看边记下关键的内容，如轴线尺寸、开间尺寸、层高、主要梁柱截面尺寸和配筋以及不同部位混凝土强度等级等。

三、标准图集的阅读为加快设计、施工进度，提高质量，降低成本，经常直接采用标准图集。

1、标准图集的分类我国编制的标准图集，按其编制的单位和适用范围的情况可分为三类：（1）经国家批准的标准图集，供全国范围内使用。

（2）经各省、市、自治区等地方批准的通用标准图集，供本地区使用。

（3)各设计单位编制的图集，供本单位设计的工程使用。

全国通用的标准图集，通常采用代号“G”，或“结”表示结构标准构件类图集，用“J”或“建”表示建筑标准配件类图集。

2、标准图集的查阅方法（1）根据施工图中注明的标准图集名称、编号及编制单位，查找相应的图集。

（2）阅读标准图集的总说明，了解编制该图集的设计依据，使用范围，施工要求及注意事项等。

（3）了解该图集编号和表示方法，一般标准图集都用代号表示，代号表明构件、配件的类别、规格及大小。

（4）根据图集目录及构件、配件代号在该图集内查找所需详图。

四、钢筋混凝土框架结构与剪力墙结构施工图的识读（一）梁平法施工图的主要内容和识读步骤1、梁平法施工图的主要内容（1）图名和比例。

如何看懂建筑施工图和结构图？如何看建筑施工图1.建筑施工图的组成部分结构设计第一步就是看懂建筑施工图，建筑专业是整个建筑物设计的龙头，没有建筑设计其他专业也就谈不上设计了，所以看懂建筑施工图就显得格外重要。

大体上建筑施工图包括以下部分：图纸目录，门窗表，建筑设计总说明，一层~屋顶的平面图，正立面图，背立面图，东立面图，西立面图，剖面图（视情况，有多个），节点大样图及门窗大样图，楼梯大样图（视功能可能有多个楼梯及电梯）。

作为一个结构设计师必须认真严谨的把建筑图理一遍，不懂的地方需要向建筑及建筑图上涉及的其他专业请建，要做到绝对明了建筑的设计构思和意图。

2.图纸目录及门窗表图纸目录是了解整个建筑设计整体情况的目录，从其中可以明了图纸数量及出图大小和工程号还有建筑单位及整个建筑物的主要功能，如果图纸目录与实际图纸有出入，必须与建筑核对情况。

门窗表相信大家不会陌生，就是门窗编号以及门窗尺寸及做法，这对大家在结构中计算荷载是必不可少的。

3.建筑设计总说明建筑设计总说明对结构设计是非常重要的，因为建筑设计总说明中会提到很多做法及许多结构设计中要使用的数据，比如：建筑物所处位置（结构中用以确定设防列度及风载雪载），黄海标高（用以计算基础大小及埋深桩顶标高等，没有黄海标高，施工中根本无法施工），墙体做法地面做法楼面做法...等等做法（用以确定各部分荷载），总之看建筑设计说明时不能草率，这是结构设计正确与否非常重要的一个环节。

4.建筑平面图建筑平面图就比较直观了，主要信息就是柱网布置及每层房间功能墙体布置门窗布置楼梯位置等。

而一层平面图在进行上部结构建模中是不需要的（有架空层及地下室等除外），一层平面图是在做基础时使用，至于如何真正的做结构设计本文不详述，这里只讲如何看建筑施工图。

作为结构设计师在看平面图的同时，需要考虑建筑的柱网布置是否合理，不当之处应该讲出理由说服建筑修改，通常不影响建筑功能及使用效果上的修改，建筑也是会同意修改的，如果建筑不改那就只有哭哭再看图(人家是老大，没办法的...），看建筑平面图，了解了各部分建筑功能，基本上结构上的活荷载取值心中就大致有值了，了解了柱网及墙体门窗的布置，柱截面大小梁高以及梁的布置也差不多有数了，反正有墙的下面一定有梁，除非是甲方自理的隔断，轻质墙也最好是立在梁上.值得一提的是，注意看屋面平面图，通常现代建筑为了外立面的效果，都有层面构架，通常都比较复杂，需要仔细的理解建筑的构思必要的时候咨询建筑或索要效果图，力求使自己明白整个构架的三维形成是什么样子的，这样才不会出错..另外，层面是结构找坡还是建筑找坡也需要了解清楚. 5.建筑立面图建筑立面图，是对建筑立面的描述，主要是外观上的效果，提供给结构师的信息，主要就是门窗在立面上的标高布置及立面布置以及立面装饰材料及凹凸变化。

结构施工图的识读方法1.结构施工图的识读要领在阅读结构施工图前，必须先阅读建筑施工图，由此，建立起建筑物的轮廓，并且在识读结构施工图期间，还应反复查核对结构与建筑对同一部位的表示，这样才能准确地理解结构图中所表示的内容。

识读结构施工图也是一个由浅入深，由粗到细的渐进过程。

结构施工图用粗线条表示要突出的重点内容，为了使图面清晰常常利用代号代表所表示的构件和做法。

2.结构施工图的识读方法（1）结构设计说明的阅读了解对结构的特殊要求，了解说明中强调的内容，掌握，材料、质量、以及要采取的技术措施的内容，了解所采用的技术标准和构造，了解所采用的标准图。

（2）基础布置图的识读要注意基础的标高和定位轴线的数值，了解基础的形式和区别，注意其它工种在基础上的预埋件和留洞。

①查阅建筑图，核对所有的轴线是否和基础一一对应，了解是否有的墙下无基础而用基础梁替代，基础的形式有无变化，有无设备基础。

②对照基础的平面和剖面，了解基底标高和基础顶面标高有无变化，有变化时是如何处理的。

③了解基础中预留洞和预埋件的平面位置、标高、数量。

④了解基础的形式和做法。

⑤了解各个部位的尺寸和配筋。

⑥反复以上的过程，解决没有看清楚的问题。

对遗留问题整理好纪录。

（3）结构布置图的识读结构布置图，由结构平面图和剖面图或标准图组成。

①了解结构的类型，了解主要构件的平面位置与标高，并与建筑图结合了解各构件的位置和标高的对应情况。

②结合剖面图、标准图和详图对主要构件进行分类，了解它们的相同之处和不同点。

③了解各构件节点构造与预埋件的相同之处和不同点④了解整个平面内，洞口、预埋件的做法与相关专业的连接要求。

⑤了解各主要构件的细部要求和做法，反复以上步骤，逐步深入了解，遇到不清楚的地方在纪录中标出，进一步详细查找相关的图纸，并结合结构设计说明认定核实。

⑥了解其它构件的细部要求和做法，反复以上步骤，消除记录中的疑问，确定存在的问题，整理、汇总、提出图纸中的存在的遗漏和施工中存在的困难，为技术交底或会审图纸提供资料。

教你看懂结构施工图一、箍筋表示方法：⑴ φ10@100/200(2) 表示箍筋为φ10 ，加密区间距100，非加密区间距200，全为双肢箍。

⑵ φ10@100/200(4) 表示箍筋为φ10 ，加密区间距100，非加密区间距200，全为四肢箍。

⑶ φ8@200(2) 表示箍筋为φ8，间距为200，双肢箍。

⑷ φ8@100(4)/150(2) 表示箍筋为φ8，加密区间距100，四肢箍，非加密区间距150，双肢箍。

一、 梁上主筋和梁下主筋同时表示方法 ：⑴ 3Φ22，3Φ20 表示上部钢筋为3Φ22, 下部钢筋为3Φ20。

⑵ 2φ12，3Φ18 表示上部钢筋为2φ12, 下部钢筋为3Φ18。

⑶ 4Φ25，4Φ25 表示上部钢筋为4Φ25, 下部钢筋为4Φ25。

⑷ 3Φ25，5Φ25 表示上部钢筋为3Φ25, 下部钢筋为5Φ25。

二、 梁上部钢筋表示方法：（标在梁上支座处）⑴ 2Φ20 表示两根Φ20的钢筋，通长布置，用于双肢箍。

⑵ 2Φ22+（4Φ12） 表示2Φ22 为通长，4φ12架立筋，用于六肢箍。

⑶ 6Φ25 4/2 表示上部钢筋上排为4Φ25，下排为2Φ25。

⑷ 2Φ22+ 2Φ22 表示只有一排钢筋，两根在角部，两根在中部，均匀布置。

三、 梁腰中钢筋表示方法：⑴ G2φ12 表示梁两侧的构造钢筋，每侧一根φ12。

⑵ G4Φ14 表示梁两侧的构造钢筋，每侧两根Φ14。

⑶ N2Φ22 表示梁两侧的抗扭钢筋，每侧一根Φ22。

⑷ N4Φ18 表示梁两侧的抗扭钢筋，每侧两根Φ18。

四、 梁下部钢筋表示方法：（标在梁的下部）⑴ 4Φ25 表示只有一排主筋，4Φ25 全部伸入支座内。

⑵ 6Φ25 2/4 表示有两排钢筋，上排筋为2Φ25，下排筋4Φ25。

⑶ 6Φ25 （-2 ）/4 表示有两排钢筋，上排筋为2Φ25，不伸入支座，下排筋4Φ25，全部伸入支座。

⑷ 2Φ25 + 3Φ22（-3）/ 5Φ25 表示有两排筋，上排筋为5根。

如何看结构施工图,教你快速提高识图技能（干货）结构施工图和建筑施工图都是属于施工图的范畴,建筑施工图体现的是建筑物的外表,结构施工图是建筑物的骨架,它们之间是相辅相成的,缺少了哪一部分建筑物的使用功能都不能完整体现.结构施工图的内容比较抽象和复杂,识图难度也高一点,刚开始接触结构施工图的时候,都会有无从下手的感觉.今天就和大家聊聊如何“吃”透结构施工图：一、结构施工图包括了哪些内容？结构施工图一般会有以下内容：（1）结构设计说明•主要设计依据•自然条件及使用条件•施工要求•材料的质量要求（2）结构布置图•基础平面图,桩基础还包括桩位平面图,工业建筑还有设备基础布置图；•楼层结构平面图,工业建筑还包括柱网、吊车梁、柱间支撑布置图；•屋顶结构平面图,工业建筑还包括柱网、吊车梁、柱间支撑布置图；（3）结构详图•梁、板、柱及基础结构详图•楼梯结构详图•屋架结构详图•其他构件详图二、识图要点和步骤还不熟悉图纸的盆友们,在拿到一份结构施工图后,学会有目标、有顺序地进行识图,明确自己需要哪些信息,必要时可以一边看图一边做笔记,提高工作效率.（1）识图顺序看结构施工图前,看懂建筑施工图可以帮助大家认识结构施工图,所以第一步,建议大家先拿下建筑施工图.①看标准层梁配筋图时,在梁配筋图中可以看到梁的分布,梁一般都是依轴线来布置的.在每一根梁处都有标注梁的代号.按梁的不同代号从1找到最后的或者说最大的编号.每一个梁的代号都能找到相同的标注的一根梁其配有详细的配筋、梁断面尺寸标注,有的还有跨数和悬挑的标注.通过把所有的代号的梁找出来,基本上就能看明白梁配筋图了.同时也可以结合建筑平面图来看,“基本上是墙下就有梁,房间分隔处下就有梁”,便于理解.②看墙柱标准层位置图,注意有些连系梁的配筋是标注在墙柱布置图上的,并将柱布置图与梁图结合看.完成这几步后,基本上能清楚标准层的结构了.在看柱位置图时,可以同时看一看柱子配筋.③看标准层板配筋图,将梁、柱、板配筋图中的说明看一遍,包括图上的文字说明和施工图中的各种详图（大样图）代码,结合标识位置看；结合楼梯看标准层的楼梯配筋和与梁、墙、柱的结合.④看桩基施工图、承台、地梁图⑤看非标准层的结构施工图和地下室的结构施工图.⑥看屋面结构施工图.⑦看水池、坡道、屋顶楼梯间、电梯间等的结构施工图.⑧看结构施工图总说明,了解各种施工要点⑨如有审图意见和图纸会审、设计变更之类,将其对照施工图看,并注写在结构施工图上.⑩仔细查看各种大样图,注意钢筋走向,根据标注思考如何布置和支模.施工图看多了,很多人会养成特有的看图习惯,以上的识图顺序也不是固定不变的,刚开始看图的盆友们可以试试这个顺序,当然识图经验也需要大家慢慢积累,才能更快的提高识图的速度和效率.（2）识图要点①结构设计说明识图要点设计说明中有些内容有时候会通用的,所以大家在看图的时候只需记住比较特殊的内容.比如结构的特殊要求,结构所采用的材料,混凝土、钢筋（包括预应力钢筋）、砌体的块材和砌筑砂浆等结构材料,清楚其品种、规格、强度等级、特殊性能要求、自重及相应的产品标准等.还有,关于建筑物的基本信息、所在场地的岩土勘察报告、所用的技术标准和构造等,这些也是要掌握的基本内容.②结构布置图识读要点结构布置图,由结构平面图和剖面图或标准图组成.•了解结构的类型、主要构件的平面位置与标高,并与建筑施工图结合了解各构件的位置和标高的对应情况.•结合剖面图、标准图和详图对主要构件进行分类,了解它们的相同之处和不同点.•了解各构件节点构造与预埋件的相同之处和不同点•了解整个平面内,洞口、预埋件的做法与相关专业的连接要求.•重点掌握各主要构件的细部要求和做法,深入了解,对于不清楚的地方做标记,再去查找相关的图纸,并结合结构设计说明核实正确性.基础布置图的识读看图的时候注意基础的标高和定位轴线的数值、基础的形式、区别和做法,注意其它工种在基础上的预埋件和留洞.•查阅建筑图,核对所有的轴线是否和基础一一对应,了解是否有的墙下无基础而用基础梁替代,基础的形式有无变化,有无设备基础.•对照基础的平面和剖面,了解基底标高和基础顶面标高有无变化,有变化时是如何处理的.•基础中预留洞和预埋件的平面位置、标高、数量.•各个部位的尺寸和配筋.③结构详图识图要点•应将构件对号入座,即：核对结构平面上,构件的位置、标高、数量是否与详图相吻合,有无标高、位置和尺寸的矛盾.•了解构件与主要构件的连接方法,看能否保证其位置或标高,是否存在与其它构件相抵触的情况.•了解构件中配件或钢筋的细部情况,掌握其主要内容.•结合材料表核实以上内容.三、识图心得分享“很多时候看结构施工图知道要看什么,就是看不快,看了一遍要么没记住重点,要么容易出错,怎么破？”其实,想要掌握熟练的看图技能,除了学习很多结构知识,盆友们还需要细心和耐心,平时多看多做笔记,才能进步得更快啊.也整理了部分看图的心得和体会,和大家一起分享.•牢记图纸的尺寸.图纸上的尺寸很多,作为具体的和操作人员来说,不需要,也不可能将图上所有的尺寸都记住.但是,对建筑物的一些主要尺寸,主要构配件的规格、型号、位置、数量等,则是必须牢牢记住的,加深对设计图纸的理解,有利于施工操作,减少或避免施工错误.•捋清图纸的相互关系.现在我们只讲到结构施工图,但实际工作中,我们会接触到各种图纸,每张图纸从不同的方面表达某一个部位的做法和要求,这些不同部位的做法和要求,就是一个完整的建筑物的全貌.所以弄清各张图纸之间的关系,是看图的重要环节,是发现问题、减少或避免差错的基本措施.•开始看结构施工图的人可以买一本11G图集,熟悉图集中的各种标注方法说明,准备好施工手册看图不懂的时多去翻翻.•利用好图表对照.一份完整的施工图纸,除了包括各种图纸外,还包括各种表格,这些表格具体归纳了各分项工程的做法、尺寸、规格、型号,是施工图纸的组成部分.例如在结构施工图纸中,常见的构件表根据工程所需的梁、柱、板的编号、名称,列出各类构件的规格、尺寸、型号、需要数量；钢筋表在各种钢筋混凝土梁、柱、板、基础等结构中,所需钢筋的品种、直径、规格、尺寸、形状、根数和重量.在看图时,先将自己看图时理解到的各种数据,与有关表中的数据进行核对,如完全一致,证明图纸及理解均无错误,如发现型号不对、规格不符、数量不等时,应再次认真核对,进一步加深理解,提高对设计图纸的认识,同时也能及时发现图、表中的错误.•随看随记看图时,应随手记下主要部位的做法和尺寸,记下需要解决的问题,并逐张看,逐张记,逐个解决疑难问题,以加深印象.•先粗后细先将全部图纸粗看一遍,大体形成一个整体概念,然后再逐张细看2～3遍.细看时,主要是了解详细的做法,逐个解决粗看中提出的一些疑问,从而加深理解,加深记忆.•专心致志,看图纸必须认真、仔细.对施工图中的每个数据、尺寸,每个图例、符号,每条文字说明,都不能随意放过.对图纸中表述不清或尺寸短缺的部分,绝不能凭自己的想象、估计来施工,否则就会差之毫厘,失之千里.到这里,识图知识分享就结束啦,盆友们有新收获么？大家看完之后,记得还要去多翻翻图纸,将今天学到的识图技巧运用起来,这样才能更快提高自己的识图能力哟.。

工程施工图怎么读懂
一、工程施工图的一般组成部分
1. 总平面布置图：总平面布置图是工程的大致平面布置图，显示建筑物的外观、位置、朝
向等信息。

2. 建筑结构图：建筑结构图包括建筑物的结构形式、尺寸、建筑材料等信息。

3. 设备安装图：设备安装图显示建筑内各种设备的布置、连接方式、电气管线等详细信息。

4. 电气管线图：电气管线图包括建筑内的电气线路布置、线路连接方式、接地要求等信息。

5. 给排水图：给排水图显示建筑内的给水管线、排水管线、消防用水管线等信息。

二、读懂工程施工图的方法
1. 了解图例：首先要了解工程施工图的图例，掌握不同标志和线型的含义，这是读懂施工
图的基础。

2. 逐图分析：逐图分析是读懂施工图的重要方法，逐步查看每幅图纸，并理解图中包含的
信息。

3. 组图分析：将各个部分的图纸进行组合分析，从整体上把握工程建筑的结构和布局。

4. 明确细部：要注意阅读细节部分的图纸，如连接方式、尺寸、材料等，这对确保施工质
量至关重要。

5. 注重交叉验证：在理解单个图纸的基础上，要重点关注各图之间的关联关系和交叉验证，确保施工图的一致性和完整性。

通过以上方法，可以帮助读者更好地理解和读懂工程施工图，提高工程施工的效率和质量。

希望本文能对读者有所帮助，谢谢阅读。

结构施工图的识读方法和步骤结构施工图的识读方法和步骤一、结构施工图的识读方法和步骤（1）先施工先看（即施工图编排顺序）（2）由粗到细。

先粗看一遍，一般先看建施图，了解建筑概况、使用功能及要求、内部空间的布置、层数与层高、墙柱布置、门窗尺寸、楼（电）梯间的设置、内外装修、节点构造及施工要求等基本情况。

然后再看结施图，了解工程的概况、结构方案等。

熟悉结构平面布置，检查构件布置是否合理，有无遗漏，柱网尺寸、构件定位尺寸、楼面标高是否正确。

最后根据结构平面布置图，细看每一构件的标高等。

（3）结施与建施结合看，其它设施图参照看。

注意：1）相同处，如轴线，墙厚，柱尺寸，过梁位置与洞口对应，梁底标高同洞顶标高，结构详图与建筑详图有无矛盾。

2）不同处：如建筑标高与结构标高，3）相关联处：如建施中墙，结施应有梁；建施中底层墙，结施为基础；楼面梁与门窗洞口有无矛盾；楼梯图有无矛盾等。

（4）最后阅读设备图，应特别注意设备的布置与建施图有无矛盾、设备的预留孔位置及尺寸与结构布置有无矛盾、结构预留孔的数量及位置是否正确、各设备工种之间有无矛盾。

只有把三者结合起来看，才能正确全面地了解施工图的全貌，并发现存在的矛盾和问题。

二、结构施工图的制图标准与规则《建筑结构制图标准》（GB/T50105-2001），《房屋建筑制图统一标准》（GB/T50001-2001）。

1、一般规定（1）在结构施工图中，为了表达不同的意思，并使图形的主次分明，必须采用不同的线型和不同宽度的图线来表达。

线型规定应符合《房屋建筑制图统一标准》（GB/T50001-2001）。

（2）比例。

（3）构件名称应用代号表示。

（4）图纸编排顺序建筑工程图纸应按专业顺序编排。

一般应为图纸目录、总平面图、建筑施工图、结构施工图、给水排水施工图、暖通空调施工图、电气施工图等依次排列。

各专业图纸应按图纸内容的主次关系、逻辑关系有序排列。

例如基本图在前，详图在后；总体图在前，局部图在后；主要部分在前，次要部分在后；布置图在前，构件图在后等次序编排。
