深度偏移电测法浅析

§7-2电测深曲线类型及特征
曲线类型：
1.均匀介质的测深曲线 2.二层地电断面测深曲线 3.三层地电断面测深曲线 4.多层地电断面测深曲线
一、均匀介质的测深曲线
lgρs
lgAB/2
二、二层介质的测深曲线
两层水平地层的上层电
阻率为ρ1，厚度为h1， 下层电阻率为ρ2，厚度 为无限大。两层电阻率
jMN j0
1
I rh1
I r 2
1
r h1
1
r h1
1
r S1
s
AB 2
1
h1
当s
1时 h1
AB 2
二层地电断面曲线特点
① 两种曲线类型[G 型(μ2＞1)、D(μ2＜ 1)]
② 曲线首支ρs=ρ1 ③ 曲线尾支ρs=ρ2 ④ G型曲线中ρ2→∞时，尾支45°上升 ⑤ D型曲线中ρ2→0时，尾支63°下降。
第七章
电测深法
本章要求
了解电测深法的野外工作方法； 掌握四极对称电测深的二层和三
层曲线类型和特征； 掌握电测深法资料定性和定量解
释方法及资料应用； 了解三极测深和环形测深的工作
方法和资料应用。
➢ 电测深法是在地表某点令测量电极不动， 按一定规律不断加大供电极距，从而研 究地表某点下方电性的垂向变化的一种 电阻率勘探方法。
ρ1
AB/2
2.三层曲线的尾支特征
最下层介质的电阻率有限
以最下层介质的电阻率为渐近线。如K型曲线
ρs 以ρ1渐 近线
以ρ3渐近 线
ρ1
ρ3
AB/2
最下层介质的电阻率趋于无限 （与上覆层电阻率相比）
1 40M
450
中间段 3.三层曲线的中间段特征

23
11.9
15
1.5
2Hale Waihona Puke .721.427.6
27.9
13.3
20
2
28.6
24.8
32.3
29.9
14.8
30
3
39.1
35.8
44.3
43.6
20.3
40
4
46.1
41.9
51.1
53.1
24.7
60
6
52.2
48.2
58.5
59.1
27.3
80
8
55.5
52.7
65.3
66.5
34
100
10
61
57.5
71.8
73.7
37
五、数据采集与整理
分析：两点的电测深曲线，首支叫平缓，随着深度增加，电阻率增大，所测曲线为止呈40°左右上升，与无穷远处45°上升不矛盾 此曲线为G型曲线，推测浅部为低阻的第四系土层，深部为高阻灰岩，则此两层地电断面与地下地质断面一致 分析：在1,2测点之间，供电极15-60m范围内，等值线近似平行并以小倾角下降，则说明此区域内电性横向变化较稳定 在2,3测点之间，地下19-60m围内，等值线上翘 在3,4测点之间，地下19-48m范围内，ρs等值线近水平分布，则说明电性横向变化稳定 在4,5测点之间，地下19-100m范围内，ρs等值线大幅度下降，说明此区域横向电性分布很不均匀
将数据整理附到实验报告上
用双对数坐标纸绘制电测深曲线并分析(用胶水粘到实验报告本上）
用单对数坐标纸绘制电剖面曲线并分析
用单对数坐标绘制视电阻率等值线图并 分析（物探专业做）
小结体会 注：成果分析和实验小结部分不能相互抄袭。

以二层曲线ρ2→∞时为例，从物理意义上 进行分析，由于ρ2→∞ ，第二层中的电流 可以忽略，当AO＞＞h1时，电流均在第一 层中沿水平方向流动（见上图），并在以
r=AB/2为半径、高为h1的圆柱面上电流密
度几乎到处相等，jMN≈I/(rh1)，而在均匀 半无限介质中j0=I/(r2)。故有:
s
之比μ2=ρ2 /ρ1 ，当 μ2大于1时，下层电阻 率高，如图所示，称为
G型曲线，而当μ2小于 1时，下层电阻率低，
称为D型曲线。
曲线分析：[用ρs=(jMN/j0)ρMN]
曲线首支--由于AB很小，下层对上层的电 流分布影响甚微，此时ρs≈ρ1 曲线中间—随着AB的增大，下层的影响增 大，G型曲线上升、D型曲线下降。
（一） AB的选择 供电极距的选择有三个标准
1. 供电极距AB应按等比数列安排，相邻两极距的 比值ABi+1/ABi接近一个常数（1.2～1.5）。 等比布置极距，测深曲线绘制则应选择双对数 坐标，这样可保证在坐标系中相邻两极距的间 隔基本为均匀。
为何以等比安排AB？
等比安排AB是由电场的特点决定的。
AB为供电偶极、MN为测量偶极，且AB=MN＜ ＜OO’
常见排列：轴式偶极、赤道偶极
轴式偶极
k OO '3 MN 2
AM 3 MN 2
赤道偶极
A O’ B
MON
A
k
AMAN ANAM
M
O’
O
B
N
4. 环形测深是在地表某点 利用对称四极装置所进 行的多方位测量，相邻 方位之间的夹角一般为 45°。在地下岩层具各 向异性的情况下，根据 不同方位的测量结果， 再综合利用地质及其它 物探资料便可确定覆盖 层下地层的层理、裂隙 及破碎带的走向。

• 3、经过定性解释，分清了曲线类型，对符合电测深定量解释条 件的，用量板法或解释程序进行定量解释。
4、参数图类及推断成果图类 （1）剖面图
剖面图的作法是：以测点距为横坐标，以电参数（ s或s ）为纵坐标，将各测点的
s (或s ) 值之间用直线连接，两头适当留空。
剖面图反映的是沿测线方向，同一探测深度 s (或s ) 变化的情况。
• 以上为一般常用图件，然而在工作中也常因具体情况绘制其 他形式的图件。如地电断面图，推断成果图等
复习： 1.电阻率测深法的装置 2.不同层数电阻率测深曲线的类型 3.测深法的地质解释？
高密度电阻率法
高密度电阻率法及其应用技术
高密度电阻率法是集电剖面和电测深为一体采用 高密度布点，进行二维地电断面测量的一种电阻率法 勘查技术。由于它提供的数据量大，信息多，并有观 测精度高，速度快和探测深度较大等特点，因此在工 程地质和水文地质勘查中有着广阔的应用前景。
电测深资料的解释
电阻率测深法
电测深资料的解释
• 1、在工区内或周围凡有钻孔的地方，都应布置井旁测深或十字 测深，并对比测深曲线与钻孔剖面（柱状）及测井曲线的对应关 系，充分采集、测定、利用区内外岩矿层的电阻率资料，初步推 断垂向电性层的结构特征。
• 2、编制电测深测量成果图，包括电测深曲线类型图、等视电阻 率断面图、多AB/2 a 平面及剖面图，并与相应的地形地质图、 地质剖面图等资料进行对比及定性解释。
测量电极距MN的选择：在实际工作中，由于AB极距的不断 加大，MN距离如始终保持不变，那么当AB极距很大时，MN 电位差将会太小，以至于无法观测。因此，随着AB极距的 加大，往往也需要适当加大MN距离，通常要求MN满足条件
AB/3>=MN>1/30AB

三层
多层 三层
三、定量解释
前提 目标 适用 在定性解释后，初步确定了地层结构。 确定各电性层的埋深、厚度、电阻率。 水平层状且层数较少的地层结构， 曲线无明显歧变。 量板法、数值法、各种经验法。
方法
1、量板法 优点
实测曲线与理论曲线(量板) 对比求解的方法。
ρS/ρ1 =ρ2/ρ1
双 解释精度较低、只适合少 对 缺点 于三、四层的地层结构。 数 坐 标 原理 理论曲
•读取量板的坐标原点在实测曲线坐标系的值 ρ₁、h₁；
•读取量板 μ₂，计算 ρ₂=μ₂∙ρ₁ 。
②三层量板
？-μ2-μ3
μ2=ρ2/ρ1
μ3=ρ3/ρ2
27号量板：H-1/10-15 μ2=1/10；μ3=15；ν2=0 ～ ∞
ν2 =h2/h1
例：已知ρ2=18.5Ωm、ρ3=750Ωm；求ρ1、h1、h2。
2cm
300
3cm
250
2.5cm
200
2cm
3、极形图的作法
例：2个极距、 四方位极形图
4、图形解释
•理由说明
AB/2较小时～浅层反映； AB/2适中时～短轴指示低阻带走向； AB/2远大于覆盖层时～长轴指示低阻带走向。
①供电点全在低阻区时→等轴图形；
②供电点在低阻区内外都有时，区内供 电显然比区外供电得到的ρS值要小→短 轴指示了低阻带的走向。 ③供电点全在低阻区外时～相当于浅层 非等轴异常体对观测的影响，长轴方向 地表电流的聚集比短轴方向要大，因此 低阻带的走向为1350 ρs也大→长轴指示了低阻带的走向。
电测深法探测水下岩层分布情况的实例：
工程在水面上进行，最大极距450m；低阻封闭推断为泥 质类岩，不适合作为工程基底。为了解其走向，以7号 测点为中心作了环形电测深。

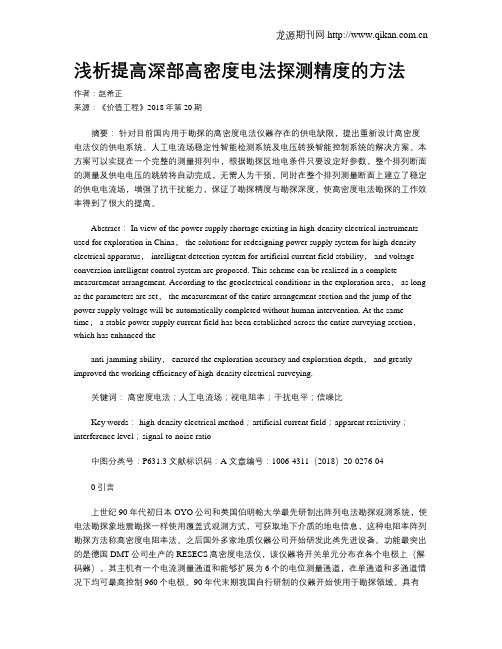

浅析提高深部高密度电法探测精度的方法作者：赵希正来源：《价值工程》2018年第20期摘要：针对目前国内用于勘探的高密度电法仪器存在的供电缺限，提出重新设计高密度电法仪的供电系统、人工电流场稳定性智能检测系统及电压转换智能控制系统的解决方案。

本方案可以实现在一个完整的测量排列中，根据勘探区地电条件只要设定好参数，整个排列断面的测量及供电电压的跳转将自动完成，无需人为干预。

同时在整个排列测量断面上建立了稳定的供电电流场，增强了抗干扰能力，保证了勘探精度与勘探深度，使高密度电法勘探的工作效率得到了很大的提高。

Abstract： In view of the power supply shortage existing in high-density electrical instruments used for exploration in China， the solutions for redesigning power supply system for high-density electrical apparatus， intelligent detection system for artificial current field stability， and voltage conversion intelligent control system are proposed. This scheme can be realized in a complete measurement arrangement. According to the geoelectrical conditions in the exploration area， as long as the parameters are set， the measurement of the entire arrangement section and the jump of the power supply voltage will be automatically completed without human intervention. At the same time， a stable power supply current field has been established across the entire surveying section，which has enhanced theanti-jamming ability， ensured the exploration accuracy and exploration depth， and greatly improved the working efficiency of high-density electrical surveying.关键词：高密度电法；人工电流场；视电阻率；干扰电平；信噪比Key words： high-density electrical method；artificial current field；apparent resistivity；interference level；signal-to-noise ratio中图分类号：P631.3 文献标识码：A 文章编号：1006-4311（2018）20-0276-040 引言上世纪90年代初日本OYO公司和英国伯明翰大学最先研制出阵列电法勘探观测系统，使电法勘探象地震勘探一样使用覆盖式观测方式，可获取地下介质的地电信息，这种电阻率阵列勘探方法称高密度电阻率法。

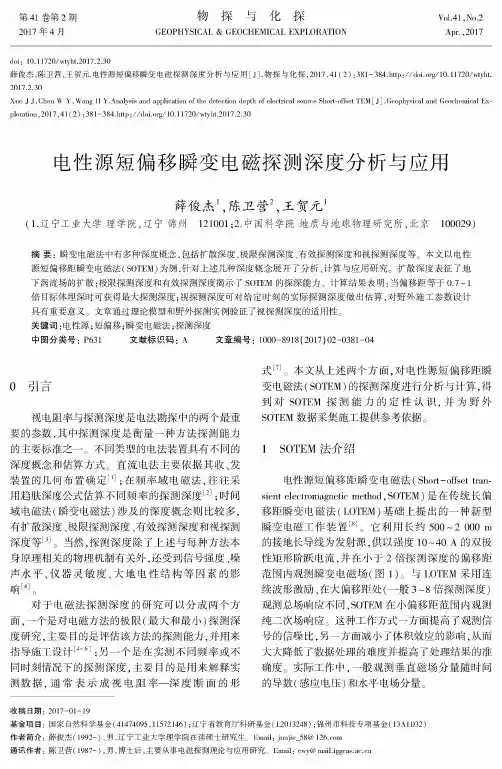

第41卷第2期 物探与化探Vol.41，No.2 2017 年 4 月GEOPHYSICAL&GEOCHEMICAL EXPLORATION Apr.，2017doi：10.11720/wtvht.2017.2.30薛俊杰,陈卫营,王贺元.电性源短偏移瞬变电磁探测深度分析与应用[<)].物探与化探，2017,41(2):381-384.11仲://如1.〇巧/10.11720八、訂1止2017.2.30Xue J J,Chen W Y,Wang H Y.Analysis and application of the detection depth of electrical source Short-offset TEM[J].Geophysical and Geochemical Ex-plorntion,2017,41(2) :381-384.http://doi.oi'g/10.11720/wtyht.2017.2.30电性源短偏移瞬变电磁探测深度分析与应用薛俊杰\陈卫营2,王贺元1(1.辽宁工业大学理学院，辽宁锦州121001;2.中国科学院地质与地球物理研究所，北京100029)摘要：瞬变电磁法中有多种深度概念，包括扩散深度、极限探测深度、有效探测深度和视探测深度等。

本文以电性 源短偏移距瞬变电磁法（SOTEM)为例，针对上述几种深度概念展开了分析、计算与应用研究。

扩散深度表征了地 下涡流场的扩散;极限探测深度和有效探测深度揭示了SOTEM的探深能力。

计算结果表明：当偏移距等于0.7~1倍目标体埋深时可获得最大探测深度;视探测深度可对给定时刻的实际探测深度做出估算，对野外施工参数设计 具有重要意义。

文章通过理论模型和野外探测实例验证了视探测深度的适用性。

关键词：电性源;短偏移;瞬变电磁法;探测深度中图分类号：P631 文献标识码：A 文章编号: 0引言视电阻率与探测深度是电法勘探中的两个最重 要的参数，其中探测深度是衡量一种方法探测能力 的主要标准之一。

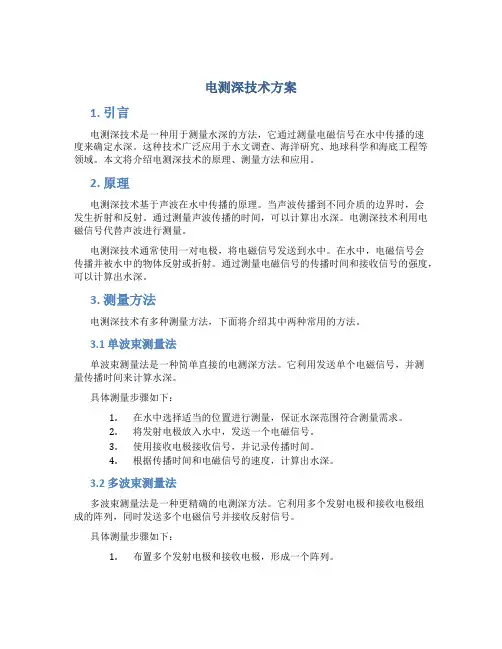

电测深技术方案1. 引言电测深技术是一种用于测量水深的方法，它通过测量电磁信号在水中传播的速度来确定水深。

这种技术广泛应用于水文调查、海洋研究、地球科学和海底工程等领域。

本文将介绍电测深技术的原理、测量方法和应用。

2. 原理电测深技术基于声波在水中传播的原理。

当声波传播到不同介质的边界时，会发生折射和反射。

通过测量声波传播的时间，可以计算出水深。

电测深技术利用电磁信号代替声波进行测量。

电测深技术通常使用一对电极，将电磁信号发送到水中。

在水中，电磁信号会传播并被水中的物体反射或折射。

通过测量电磁信号的传播时间和接收信号的强度，可以计算出水深。

3. 测量方法电测深技术有多种测量方法，下面将介绍其中两种常用的方法。

3.1 单波束测量法单波束测量法是一种简单直接的电测深方法。

它利用发送单个电磁信号，并测量传播时间来计算水深。

具体测量步骤如下：1.在水中选择适当的位置进行测量，保证水深范围符合测量需求。

2.将发射电极放入水中，发送一个电磁信号。

3.使用接收电极接收信号，并记录传播时间。

4.根据传播时间和电磁信号的速度，计算出水深。

3.2 多波束测量法多波束测量法是一种更精确的电测深方法。

它利用多个发射电极和接收电极组成的阵列，同时发送多个电磁信号并接收反射信号。

具体测量步骤如下：1.布置多个发射电极和接收电极，形成一个阵列。

2.同时发送多个电磁信号，并记录每个信号的传播时间和接收信号的强度。

3.根据传播时间和接收信号的强度，计算出水深。

多波束测量法相对于单波束测量法的优势是测量精度更高。

4. 应用电测深技术在许多领域有着广泛的应用。

4.1 水文调查电测深技术可以用于测量水文调查中的河流、湖泊和水库的水深。

通过连续测量不同位置的水深，可以了解水体的分布和流动情况，为水文调查提供重要的数据支持。

4.2 海洋研究电测深技术可以用于海洋研究中测量海洋水域的水深和海底地形。

通过测量海洋水体的深度，可以了解海流、海底地形以及海洋生物的分布情况，对海洋研究具有重要意义。

D型
AB/2
分析： ①当AB/2＜h1时，测得值相当于介质为半空间的结果，这时
无论如何变化也不影响地下电流场的分布，故在二层左支出 现ρs=ρ1的水平渐近线。 ②当AB/2逐渐增大，电流的分布深度也增大，这时开始影响 地电流的分布，这时，若ρ2＜ρ1时，由于良导体对电流的 吸引作用，使jMN≠j0，可知ρs＜ρ1，出现曲线下降数（D 型），若ρ2＞ρ1，则对电流排斥，使地表电流加密，则曲 线出现上升数（G型）
5.电测深的工作方法
说明：测网的选择取决于测区勘探要求的详细程度及测区的的 地质条件；测线方向应与地质构造方向垂直，测线长度应大于 寻找的地质构造宽度；
详查时，3~5条测线通过有意义构造带，每线3~5点位于构造带 上；
普查时，至少1条测线通过有意义构造带，每线2~3点位于构造 带上；
(1)供电极距AB的选择：
ρs
AB/2
2、二层情况：
设第一层厚h1，
电阻率为ρ1，第二 层为ρ2，厚度很大 （无穷大）有两种
情况， ρ1＞ρ2时 为D型，ρ1＜ρ2时 为G型
ρs ρ2
1 2
ρs ρ2
ρ1 ρ1
AB/2
G型
1 2
D型
AB/2
ρs ρ2
ρ1
1 2
ρs ρ2
ρ1
G型
AB/2
1 2
电剖面法模拟
电测深法模拟
一．基本原理 （一）实质及应用条件
电测深度的全称为“视电阻率垂向测深法”是研 究向地质构造的重要地采物理方法。在勘探区内布置 一定测网，测网由若干测线组成，测线上有若干测点， 在地面上测量的实质是用改变供电极距的办法来控制 深度，由浅入深了解剖面上的地质体电性情况，从而 获得地下中半空间电性结构的二维模型，因此，电测 深比剖面法信息更丰富，一条剖面可以包含多个极距 的信息。

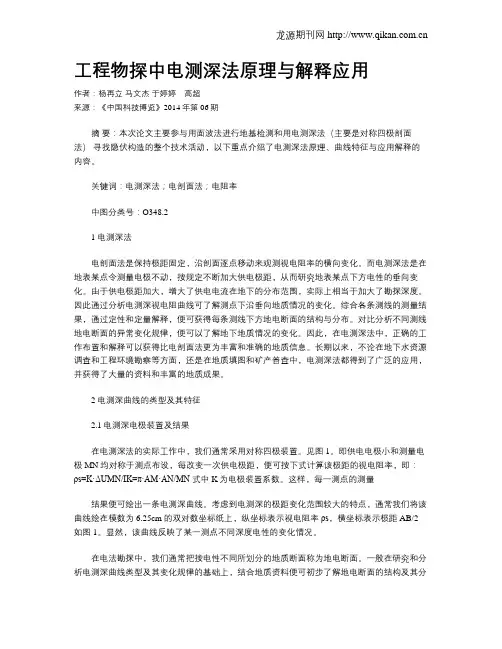

工程物探中电测深法原理与解释应用作者：杨再立马文杰于婷婷高超来源：《中国科技博览》2014年第06期摘要：本次论文主要参与用面波法进行地基检测和用电测深法（主要是对称四极剖面法）寻找隐伏构造的整个技术活动，以下重点介绍了电测深法原理、曲线特征与应用解释的内容。

关键词：电测深法；电剖面法；电阻率中图分类号：O348.21 电测深法电剖面法是保持极距固定，沿剖面逐点移动来观测视电阻率的横向变化。

而电测深法是在地表某点令测量电极不动，按规定不断加大供电极距，从而研究地表某点下方电性的垂向变化。

由于供电极距加大，增大了供电电流在地下的分布范围，实际上相当于加大了勘探深度。

因此通过分析电测深视电阻曲线可了解测点下沿垂向地质情况的变化。

综合各条测线的测量结果，通过定性和定量解释，便可获得每条测线下方地电断面的结构与分布。

对比分析不同测线地电断面的异常变化规律，便可以了解地下地质情况的变化。

因此，在电测深法中，正确的工作布置和解释可以获得比电剖面法更为丰富和准确的地质信息。

长期以来，不论在地下水资源调查和工程环境勘察等方面，还是在地质填图和矿产普查中，电测深法都得到了广泛的应用，并获得了大量的资料和丰富的地质成果。

2 电测深曲线的类型及其特征2.1电测深电极装置及结果在电测深法的实际工作中，我们通常采用对称四极装置。

见图1。

即供电电极小和测量电极MN均对称于测点布设，每改变一次供电极距，便可按下式计算该极距的视电阻率，即：ρs=K·ΔUMN/IK=π·AM·AN/MN 式中 K为电极装置系数。

这样，每一测点的测量结果便可绘出一条电测深曲线。

考虑到电测深的极距变化范围较大的特点，通常我们将该曲线绘在模数为6.25cm 的双对数坐标纸上，纵坐标表示视电阻率ρs，横坐标表示极距AB/2 如图1。

显然，该曲线反映了某一测点不同深度电性的变化情况。

在电法勘探中，我们通常把按电性不同所划分的地质断面称为地电断面。

在实际工作中可以有二层三层或更多层的地电断面1二层模型电测深曲线类型二层地电断面中包含厚度有限的一个电性层其下伏为厚度无限大的基底层而电阻率三层断面是由位于厚度无限大的基底层上面的厚度有限的二个电性层组成在这个模型中之间有四种关系根据这些关系三层断面分为以下四种类型四层断面就是在厚度为无限大的基底层上面包含厚度有限的三个电性层
电测深曲线类型的剖面图
电测深曲线类型的平面图
(2)等视电阻率断面图


首先在相应比例尺的实际地形剖面上标出测点 的位置，然后在测点下方按对数比例尺或算术 比例尺点出相应的电极距，并在这些电极距旁 标上所测电阻率值，最后按一定的电阻率间隔 勾绘s等值线。 从这种图上可以看出基岩起伏、构造变化以及 不同深度电性层沿测线方向的变化。当采用对 数比例尺时，断面等值线图主要反映较深处的 地质情况，其上部则主要反映较浅处的情况。

以K型断面为例：当ρ1 、h1、ρ3一 h2 定， 2 较小的情况下，在一定范 h1 围内增加ρ2 减小h2，或者减小ρ2 增 加h2时，只要保证中间层的横向电阻
T h 不变，曲线形态不发生变化。

红色：h1=10,h2=2,h3=∞;ρ1=10, 蓝色：h1=10,h2=1,h3=∞;ρ1=10, 玫红：h1=10,h2=2,h3=∞;ρ1=10, 绿色：h1=10,h2=1,h3=∞;ρ1=10,

电测深曲线
2.定性解释图件
※单独一条电测深曲线的解释： ①电性层的数目；②各层电阻率的相对大小； ③估计第一层和底层的电阻率值。 ※面积性电测深资料的定性解释
需要绘制各种图件，以此来反映测区内不同电性 层的分布及变化情况，从而了解工区的地质构造 或电性层的形态。
电测深法图件分类：

在。
断裂带内主要由糜棱岩、断层泥等物质组成， 它们像粘土一样透水性弱、富水性差，不是赋 存地下水的场所。在断裂带两侧，即电阻率由 低向高过渡的断裂影响带内，极易产生各种张 扭性裂隙，形成透水性好，富水佳强的网格状 裂隙发育带。经钻探验证，0~6m 为坡积粘土 夹碎石；6~20m为凝灰质安山岩，20~85m 为 玄武质安山岩，其裂隙发育，富含地下水。由 此可见，等s断面图提供了关于地电结构的丰 富资料。
3.视电阻率剖面图和平面等值线图 电测深法在测区内的每一个测点上都进行
了多种极距的视电阻率测量，如果就其中的一 条测线来说，我们也可以把上述资料看成是多 极距的电剖面法测量结果。因此，根据解释的 需要，我们也可以把某些极距的测量结果整理 成视电阻率剖面图或平面等值线图。
显然，由测深资料所绘制的上述图件应 当与相同极距的对称四极剖面法的测量结果 相同，或者说它就是复合四极剖面图或平面 图。所以，就这一点来说，电测深法较电剖 面法提供了更为丰富的关于地层结构的实际 资料。
一种是出现水平渐近线的情况，一种是出现与 横坐标成450夹角的情况。
（1）n有限大，当供电极距很大时， s =n
（2）n→∞时，出现与横坐标成450交角。
二、水平地层上电测深曲线的特点
3.电测深曲线的中段
二、水平地层上电测深曲线的特点
4、电测深曲线的等价现像
在电测深法的实际工作中，由于观测误 差的存在，经常会遇到地电断面参数不同而 视电阻率曲线却完全相同的现象，把这种情 况称为电测深曲线的等价现象。对于三层地 电断面，存在S2和T2等价现象。
一、电阻率参数
测区电性参数的研究是电测深资料解释的 基础，应贯穿于电测深工作的始终。电性参数 的取得除了收集前人的资料外，一般均应在野 外工作中布置一定的参数测定工作。电参数测 定既可在野外岩石露头上进行小极距的原位测 试，也可在室内进行标本测定。

可以看出，在双对数坐标系中，电测深曲线斜率为1（即为 45°象限平分线）；截距为S1。也就是说，当ρ2趋近于无穷大时， 水平二层地电断面ρs曲线的尾支将出现与横坐标呈45°上升的渐近 线
④电测深曲线的等价现象（多解性） 电测深实际工作中，经常会遇到，地电断面参数不同，而视 电阻率曲线完全相同（或在一定误差范围内）的现象，称为电测 深曲线的“等价现象”。对于三层地电断面，存在的是S2和T2等 价现象 ⅠH型（或A型）地电断面的S2等价现象
综合各条测线的测量结果，通过定性和定量解释，可获得每条 测线下方地电断面的结构和分布。对比分析不同测线地电断面的 异常变化规律，便可了解地下地质情况的变化。因此，在电测深 法中，正确的工作布置和解释可以获得比电剖面法更为丰富和准 确的地质信息。长期以来，电测深法在地质填图、矿产普查、地 下水资源调查以及工程环境勘查中都得到了广泛的应用，并获得 了大量的资料和丰富的地质成果
G型：2 1
2h1ຫໍສະໝຸດ 121D型：2 1
1
h1
1
2
Ⅱ三层曲线 三层曲线类型有如下四种：
2
1
h1 h2
H型： 1 K型： 1 A型： 1 Q型： 1
2 3
2 3
2 3 2 3
2 3
H型： 1
2 3
1 1 AB MN AB 3 30
电极距的一种选择方案
②测点位置和布极方向 测点位置在平原时可任意选择。交通方便时可选在沿公路、 小路等便捷处。在山区进行电测深工作时，测点应选在尽量平坦 的地带，即以OA为半径的范围内地形起伏下超过20°。中心点 附近要求介质较均匀，所有的测量电极必须布置在同一种介质中， 避免通过接触带 至于布极方向，在平原地区，当各层分界面及标准层顶板的 倾角不超过几度时（5°），AB测线的方向可任意选定。此时， 测线的方向便沿着公路、小道，以利于布线和搬站。当分界面倾 角超过10°时，应沿岩层走向选定AB测线方向，还应结合地形特 点，在坡度不大的斜坡上，布极方向应与地形等高线大致平行。 在山谷中，布极方向应与山谷走向一致，同时AB极应尽量避免通 过电性显著变化地带，如沟谷、河流、石崖、大断裂带等，以防 止和减小地表电流屏蔽和非各向同性等因素的影响

温纳偏置电测深法压制表层电性不均匀体影响的研究
岳建华;刘树才;李志聃
【期刊名称】《煤田地质与勘探》
【年(卷),期】1994(000)006
【摘要】巷道底板浮煤等电性不均匀体及厚度变化是造成煤矿井下电测深曲线畸变的主要因素。

通过模型实验研究了温纳偏置电测深法压制浮煤等表层电性不均匀体影响的能力。

用感度分析法讨论了表层电性不均匀体产生地电干扰的机制。

实测结果表明，该方法改善了电测深曲线质量，有效地提高了电测深法地质应用效果。

【总页数】1页(P51)
【作者】岳建华;刘树才;李志聃
【作者单位】不详;不详
【正文语种】中文
【中图分类】P631.322
【相关文献】
1.高密度电法浅部不均匀体影响原因分析 [J], 聂洪元
2.高密度电法二维反演程序反演常规电法电测深资料探讨 [J], 喻忠鸿;王传雷;严玲琴
3.电法温纳装置勘探深度之探讨 [J], 孙庭富;罗孟秋;郭爱国
4.基于隔离系数-比值校正高密度电法浅部不均匀体效应的方法 [J], 杨庭伟;卢超波;姜洪亮;潘隆武
5.表层电性不均匀对大地电磁测深曲线的畸变研究 [J], 苏鸿尧;何展翔
因版权原因，仅展示原文概要，查看原文内容请购买。

电法勘探的理论探测深度分析本文首先对我国电法勘探的发展历程进行了简单的介绍，提出电法勘探的”理论探测深度”的定义，并通过框图的形式详细阐述了理论探测深度的定义与意义；还对理论探测深度和实际探测深度的区别及联系；理论探测深度和观测总误差之间的联系；电法勘探设计工作中理论探测深度的实际应用等方面进行了较为详细的阐述，供同行进行参考交流。

标签：电法勘探理论探测深度观测总误差电法勘探设计0引言电法勘探就是根据地壳中的岩石或是矿石等电化学性质及电磁学性质的不同点，采用本来就存在的或是人为建立的电磁场的空间与时间上的分布规律，对地质的结构进行较为细致地研究，以期寻找矿产与能源的一种勘探方法。

计算机技术在不断地进步，已经有很多人通过正演计算对某一种方法与装置的探测深度进行相应的探讨，为了能够很好地对实际工作过程中人们要解决实际问题的探测深度和由数值计算得出的探测深度进行相应的区分，本文对“理论探测深度”的定义以及意义进行详细阐述。

1我国电法勘探的发展20世纪50年代的初期至中期，这一段时期对我国电法勘探具有重要的影响，这一时期是电法勘探技术的建立时期，其中的电测深法、电阻率剖面法以及自然电场法在这一时期的发展非常迅速；20世纪60年代的中期至70年代，这一时期对于电法勘探技术来说属于提高与发展的时期；这一时期我国对电磁测深法、可控源音频大地电磁法、宽频谱激电法以及新颖时域瞬变脉冲电磁法等新技术与相应的仪器设备进行引进。

经过几十年的发展，我国电法勘探技术也从最初的开创阶段，不断发展与提高，到现在的成熟阶段，无论是理论领域还是应用领域，都取得了长足的进步，并且在实际工程中研究成功的新技术与方法也得到了广泛地应用2理论探测深度概述所谓的“探测深度”，也可以称作是“勘探深度”，其用来表征一种地球物理方法对目标体的有效探测深度，可以对方法与装备的垂向探测能力进行准确地反映。

影响探测深度的重要因素有很多，比如说：仪器的设计、方法的选择以及工作参数的选择等等，这些因素均可对探测深度产生很大的影响。
