蒂森电梯慢车一般的调试步骤（详细版）1. 检查井道安全回路：1、底坑安全回路。

包括：底坑第一（第二）急停、（对重安全钳电气开关）、（安全门开关）、下极限开关、轿厢对重缓冲器安全开关（根据速度选）、断绳保护开关；2、井道顶安全回路。

包括：急停开关、上极限开关；检查各个安全开关是否动作灵敏，检查是否对地。

2. 检查轿厢、对重缓冲器是否装好，应固定牢靠。

3. 检查轿顶安全回路。

包括：急停开关、安全窗开关、安全钳电气开关、检修插销开关（无机房）、护栏安全开关（有些型号、规格）、轿门是否接通。

各个安全开关是否动作灵敏，检查是否对地。

在轿顶将平层感应及称重电源、门机电源取出；轿顶检修盒内X11拔掉（连通轿厢内部电路，防止短路时上电烧坏）。

4. 快车时：对重=轿厢+load*（40%～50%）；慢车时最好保持轿厢、对重保持平衡。

5. 确保井道门洞封死。

6. 在控制柜检查轿顶安全回路、井道安全回路、厅门安全回路是否接通。

在接线板及控制板MC2上都可以检测到。

7. 检查井道顶（无机房）变频器柜的接线是否正确及牢靠。

包括：1、电机电源线（是否屏蔽、对地电阻），抱闸线圈电阻，抱闸检测开关（是否同步及初始状态），热敏电阻初始阻值；2、编码器接线是否正确，及是否屏蔽，是否跟动力线分开走线。

3、限速器部分——两个线圈的电阻值及开关通断状态及是否对号入座；4、变频器接线是否正确。

等8. 上电前，开关断开，首先测试电箱三相电及单相电压是否符合要求（380、220正负7%）。

测量控制柜进线端对地电阻，220V的绝缘电阻大于0.25M，380V的大于0.5M。

对于有机房电梯（GL1），X27,X10,X11,X13，X31应取出，电机上面的抱闸线圈顶杆要有1mm 的间隙防止顶死。

对于无机房电梯，X10、X11、X27、X31应拔掉。

9. 厅门、轿门封闭，将主板上的service按钮及VIP按钮闭合。

10. 上电。

分步送电，F00合上,F31,F31.1对变频器控制部分进行上电；F01，F02合上，测量X10,X11对应的5V及24V电压，并调整，使其正常输出。

CPIK 变频器操作手册非热动式 11M 15M 32M 48M 60 105热动式15RM 32RM 48RM25R 33R 50R 100R 150R德国蒂森克虏伯电梯(韩国公司)操作手册印记保留所有权利©版权: 德国蒂森克虏伯电梯 (韩国公司)55-30号, 区鱼洞, Kuro区, 首尔市韩国印制, 2006年9月德国蒂森克虏伯电梯 (韩国公司) 对此说明书有转印，书写以及发行的权力。

在没有德国蒂森克虏伯电梯 (韩国公司)的许可的情况下复印，或是以任何形式修改本说明书作为发行或是商业行为，被视为侵犯著作权的行为，将被起诉。

对培训课程内容的适当性的责任在于雇主.:德国蒂森克虏伯电梯 (韩国公司)前言我们很高兴你决定购买一个德国蒂森克虏伯电梯 (韩国公司)的高质量的产品，这操作手册能帮助你熟悉变频器及其预期的使用方法。

关于安全和危险的重要信息，有助于您安全地使用变频器并改造。

德国蒂森克虏伯电梯 (韩国公司)操作手册目录1。

安全................................................................................................................................................使用的符号.........................................................................................1.1解释1.2一般安全信息............................................................................................2。

产品说明和安装说明...................................................2.1表示变频器CPIK .......................................................................2.2说明变频器CPIK ............................................................................2.2.1警告..............................................................................................................2.2.2安装说明.............................................................................................2.2.3技术数据......................................................................................................2.2.3.1一般数据...................................................................................................2.2.3.2型规范...........................................................................................2.2.3.3外部模块............................................................................................2.2.3.4降额........................................................................................................2.2.4一般说明...............................................................................................2.2.4.1电源电压.................................................................................................2.2.4.2系统配置.......................................................................................2.2.4.3电源连接...........................................................................................2.2.4.4隔离变频器...........................................................................2.2.4.5漏电流..............................................................................................2.2.4.6故障电流...................................................................................................2.2.4.7直流环节电容放电时间..................................................................2.2.4.8电子地............................................................................................2.2.4.9运行接触器.................................................................................................2.2.4.10内部风扇..................................................................................................2.3接口.....................................................................................................................2.3.1连接图...............................................................................................2.3.2变频器的输入和输出端子（非热动）...............................2.3.2.1电源............................................................................................................2.3.2.2电机和电缆...........................................................................................2.3.2.3制动电阻..............................................................................................2.3.2.4内部电压...............................................................................................2.3.2.5分别驱动风扇电机.............................................................................2.3.2.6电机PTC热敏电阻连接.......................................................................2.3.2变频器的输入和输出端子（热动）.....................................德国蒂森克虏伯电梯 (韩国公司)操作手册目录2.3.2.1电源............................................................................................................2.3.2.2电机和电缆...........................................................................................2.3.4编码器连接和通信............................................................2.3.4.1编码器连接.........................................................................................2.3.4.2编码器信号和CAN通信控制.............................................2.3.4.3采用CAN接口连接（或tac50k）控制系统..............2.3.4.4切换序列图与控制........................................................2.3.4.5切换序列图tac50k控制...................................................2.3.5电梯控制接口.......................................................................................2.3.5.1准备信息.............................................................................................2.3.5.2输入和输出..........................................................................................2.3.5.3切换序列图.................................................................................2.4系统的扰动，EMC ...........................................................................................2.4.1一般................................................................................................................2.4.2安装说明.............................................................................................2.4.3线路扼流............................................................................................................2.4.4线滤波器..............................................................................................................2.4.5安装其他电缆......................................................................................2.5．尺寸对照表..........................................................................................................2.5.1 CPIK系列尺寸2.5.2外部模块...................................................................................................2.5.2.1直流电抗器..................................................................................................2.5.2.2线滤波器（标准）2.5.2.3线路阻流.....................................................................................................3。

.CPIK 变频器操作手册非热动式11M 15M 32M 48M 60 105热动式15RM32RM 48RM25R 33R 50R 100R 150R 德国蒂森克虏伯电梯<韩国公司>.操作手册印记保留所有权利©版权: 德国蒂森克虏伯电梯<韩国公司>55-30号, 区鱼洞, Kuro区, 首尔市韩国印制, 20XX9月德国蒂森克虏伯电梯<韩国公司> 对此说明书有转印,书写以及发行的权力。

在没有德国蒂森克虏伯电梯<韩国公司>的许可的情况下复印,或是以任何形式修改本说明书作为发行或是商业行为,被视为侵犯著作权的行为,将被起诉。

对培训课程内容的适当性的责任在于雇主.:德国蒂森克虏伯电梯<韩国公司>前言我们很高兴你决定购买一个德国蒂森克虏伯电梯<韩国公司>的高质量的产品,这操作手册能帮助你熟悉变频器及其预期的使用方法。

关于安全和危险的重要信息,有助于您安全地使用变频器并改造。

德国蒂森克虏伯电梯<韩国公司>使用的符号.........................................................................................1.1解释1.2一般安全信息............................................................................................2。

产品说明和安装说明...................................................2.1表示变频器CPIK .......................................................................2.2说明变频器CPIK ............................................................................2.2.1警告..............................................................................................................2.2.2安装说明.............................................................................................2.2.3技术数据......................................................................................................2.2.3.1一般数据...................................................................................................2.2.3.2型规范...........................................................................................2.2.3.3外部模块............................................................................................降额........................................................................................................2.2.4一般说明...............................................................................................2.2.4.1电源电压.................................................................................................2.2.4.2系统配置.......................................................................................2.2.4.3电源连接...........................................................................................2.2.4.4隔离变频器...........................................................................2.2.4.5漏电流...............................................................................................6故障电流...................................................................................................2.2.4.7直流环节电容放电时间..................................................................2.2.4.8电子地............................................................................................2.2.4.9运行接触器.................................................................................................2.2.4.10内部风扇..................................................................................................2.3接口.....................................................................................................................2.3.1连接图...............................................................................................2.3.2变频器的输入和输出端子〔非热动...............................2.3.2.1电源............................................................................................................2.3.2.2电机和电缆...........................................................................................2.3.2.3制动电阻..............................................................................................2.3.2.4内部电压...............................................................................................2.3.2.5分别驱动风扇电机.............................................................................2.3.2.6电机PTC热敏电阻连接.......................................................................2.3.2变频器的输入和输出端子〔热动.....................................德国蒂森克虏伯电梯<韩国公司>2.3.2.2电机和电缆...........................................................................................2.3.4编码器连接和通信............................................................2.3.4.1编码器连接.........................................................................................2.3.4.2编码器信号和CAN通信控制.............................................2.3.4.3采用CAN接口连接〔或tac50k控制系统..............2.3.4.4切换序列图与控制........................................................2.3.4.5切换序列图tac50k控制...................................................2.3.5电梯控制接口.......................................................................................2.3.5.1准备信息.............................................................................................2.3.5.2输入和输出..........................................................................................2.3.5.3切换序列图.................................................................................2.4系统的扰动,EMC ...........................................................................................2.4.1一般................................................................................................................2.4.2安装说明.............................................................................................2.4.3线路扼流............................................................................................................2.4.4线滤波器..............................................................................................................2.4.5安装其他电缆......................................................................................2.5．尺寸对照表..........................................................................................................2.5.1 CPIK系列尺寸2.5.2外部模块...................................................................................................2.5.2.1直流电抗器...................................................................................................2线滤波器〔标准2.5.2.3线路阻流.....................................................................................................3。

蒂森电梯快车调试步骤调快车准备工作：1. 确保底坑、安全回路及安全设施包括缓冲器等等装上，下极限，限速器，第一（第二）急停，装上。

平层感应器及码板，上极限等安全开关，厅门锁、轿门锁应该接通，主副导轨应加油，。

确保轿厢在井道跑快车时井道没有异物插入。

2. 对F9门机进行自学习整定。

首先将F9门机电源（220V、24V），通讯线接好，应将轿门调至有1mm宽的间隙。

确认S2设为1或2（力矩的选择），S1是当为主门时1，为副门时2。

.最好带厅门自学习，把门打开至20CM左右，长按T1，至黄灯频闪，可以看见轿门先关上，再打开，重复几次，四灯会轮流闪烁，至四灯亮一下，门机变频器自学习完成。

注意：门机自学习调试主要会遇到几点问题。

①皮带太松，容易导致门机打滑，开关门效果不好，门机报故障。

一般是皮带松紧度不好，这时要将门机皮带调到合适松紧度。

驱动皮带用100N的力作用时，皮带位移为8mm为宜。

还要查看门刀是否撞门球，门间隙是否符合要求。

②canbus H、L线接错，导致通讯不通。

还有可能通讯电压太低。

3. 安装好光幕、及安全触板。

并进行接线及上电测试。

4. 用葫芦将轿顶悬空，至主机能自由转动。

对主机变频器进行编码器自整定。

将I型诊断仪至1500，PT仪调到P86，先将0→1，按下行，假如主机能够“动一下”，再将1→2，光标自动跳为0。

查看P105，可以看到编码器的脉冲数为0，按保存。

也可以先做下P80，再做P86。

假如做一次不成功的话，可以反复做几次，上下行轮着做，这样的话，效果会好点。

5. 先检查门机，通讯线，平层感应器是否接好。

消防开关还没装的话，可以先将其开关短接掉。

并将F67合上。

确保安全回路畅通，将电梯开至检修限位位置。

6. 将平层装置接到轿顶接线板上。

检查码板及隔磁板是否安装正确及到位，注意底层及底层码板的特殊性，及其他楼层码板的不同性即可。

①井道教入：用I型诊断仪调至1500确认→15AF确定→AFFF选择→AF10确定→AF11→紧急电动打正常→确定→主板会进行平层码板的扫描，扫描完毕至顶层→AF12确定。

蒂森电梯变频器调试操作流程一、蒂森电梯配件的变频器带电机空载运行1.设置电机的功率、极数,要综合考虑蒂森电梯配件的变频器的工作电流。

2.设定蒂森电梯配件的变频器的最大输出频率、基频、设置转矩特性。

通用蒂森电梯配件的变频器均备有多条VPf曲线供用户选择,用户在使用时应根据负载的性质选择合适的VPf曲线。

如果是风机和泵类负载,要将蒂森电梯配件的变频器的转矩运行代码设置成变转矩和降转矩运行特性。

为了改善蒂森电梯配件的变频器启动时的低速性能,使电机输出的转矩能满足生产负载启动的要求,要调整启动转矩。

在蒂森电梯配件的异步电机变频调速系统中,转矩的控制较复杂。

在低频段,由于电阻、漏电抗的影响不容忽略,若仍保持VPf为常数,则磁通将减小,进而减小了电机的输出转矩。

为此,在低频段要对电压开展适当补偿以提升转矩。

一般蒂森电梯配件的变频器均由用户开展人工设定补偿。

3.将蒂森电梯配件的变频器设置为自带的键盘操作模式,按运行键、结束键,观察电机是否能正常地启动、结束。

4.熟悉变频器运行发生故障时的保护代码,观察热保护继电器的出厂值,观察过载保护的设定值,需要时可以修改。

蒂森电梯配件的变频器的使用人员可以按变频器的使用说明书对变频器的电子热继电器功能开展设定。

当变频器的输出电流超过其容许电流时,变频器的过电流保护将切断变频器的输出。

因此,变频器电子热继电器的门限最大值不超过变频器的最大容许输出电流。

二、带载试运行1.手动操作变频器面板的运行结束键,观察电机运行结束过程及蒂森电梯配件的变频器的显示窗,看是否有异常现象。

2.如果启动P结束电机过程中蒂森电梯配件的变频器出现过流保护动作,应重新设定加速P减速时间。

电机在加、减速时的加速度取决于加速转矩,而蒂森电梯配件的变频器在启、制动过程中的频率变化率是用户设定的。

若电机转动惯量或电机负载变化,按预先设定的频率变化率升速或减速时,有可能出现加速转矩不够,从而造成电机失速,即电机转速与蒂森电梯配件的变频器输出频率不协调,从而造成过电流或过电压。

蒂森电梯简单调试(总1页)
--本页仅作为文档封面，使用时请直接删除即可--
--内页可以根据需求调整合适字体及大小--
蒂森电梯：
KAO：开门接触器；
KAC：关门接触器；
KAD：门锁接触器；
KAS：安全回路接触器；
KA1：主接触器；
KA2：运行接触器；
KN3：抱闸接触器；
短接封线：
102-110：轿厢回路；
110-112：地坑回路；
112-113：上下极限开关；
113-114：限速器开关；
114-116：厅门锁回路；
116-118：轿门锁回路；
门机简单调速：
同时按住“斜箭头和井字键”进入，
101+“斜箭头”确认后闪烁为手动；100+“斜箭头”确认后闪烁为自动；“斜箭头和井字键”退出；
U为调速度；
A为调力矩；
服务器的简单使用方法：
按确认进入2个大菜单，
1，MAIN确认后，CALL为呼电梯；
2，按上翻箭头，SHOW为查故障；共16个故障码，上下箭头查找对应故障；3，查参数：确认进入，下箭头选择CHANGE确认PARAME确认，可以查看参数：分别为：
F0开始；X0；TX；SET(楼层)
井道自学习：
1，慢车下行至最底层；
2，服务器第二菜单CHANGE，确认后，下箭头翻至TECH，确认后，电梯会自动运行至顶层
3，断开电梯电源重新送电，慢车下行至平层，放置正常即可。

扪及控制：
门控速度：U5 \ U6 \ U0；力矩：A5 \ A6 \ A7；
-100自动；-101手动；-102检修自动；
2。

完整版蒂森电梯门机调整.doc3. 门机调整⽬录No. 序号Description说明Page页5.1 检查和确认5-4 5.2 门机的接线5-4 5.3 门机的初始化5-7 5.4 门机的参数设置5-9 5.4.1 参数设定操作5-9 （1）控制板描述5-9 （2）参数设置⽅式5-10 5.4.2 RCF-1型门机参数⼀览表5-11 5.4.3 位置参数5-12 5.4.4 ⼒矩参数5-13 5.4.5 速度参数5-14 5.4.6 参数描述5-15 （1）模式参数5-15 （2）电机参数5-16 （3）传动参数5-16 （4）编码器参数5-17 （5）⼒矩参数5-17（6）关门⼒监测的范围限定5-17 （7）显⽰参数5-19No. 序号Description说明Page页（8）插⼊式直流制动参数5-20 5.5 门机的正常运⾏5-205.6 门机的⼿动运⾏5-205.7 门机的关门⼒监测5-215．门机调整TE-E型电梯采⽤RCF-1型变频门机。

以下部分重点介绍该种门机的电⽓调整⽅法。

5.1检查和确认在调试门机之前，应对门机及相关部件进⾏仔细地检查。

应重点检查如下项⽬：1．控制柜，及门机外部电源应关闭；2．检查门机板上有关输⼊电源的类型；3．安装和操作RCF－1皆须⼩⼼谨慎。

尤其防⽌⾦属⽚、油、⽔或其它杂质进⼊门机控制器；4．⼀旦完成机械⼯作，须再移掉覆盖物以确保轿厢门驱动系统完美安全地运⾏；5．确保门机控制器电源已切断⾄少2分钟后才开始接线；6．检查安全开关电路（急停开关）是否正常；7．确保所有电⽓部件正确接地；8．确保门机控制器电源正确。

否则，可能发⽣设备和/或其它电⽓部件损坏，甚⾄导致⽕灾；9．确保接线正确；10．严禁将总电源连到门机控制器的控制线端⼦或电机端⼦。

否则会导致设备损坏；11．电源、控制和电机线路中都要配置⼀个封闭式铁氧环；12．连接线要尽可能短，⽽且控制线要与电机和电源线分开；13．接地电阻必须⼩于或等于10 欧姆，接地线截⾯必须⾄少 1,5 mm25.2门机的接线接线时只要打开⼩盖⼦。

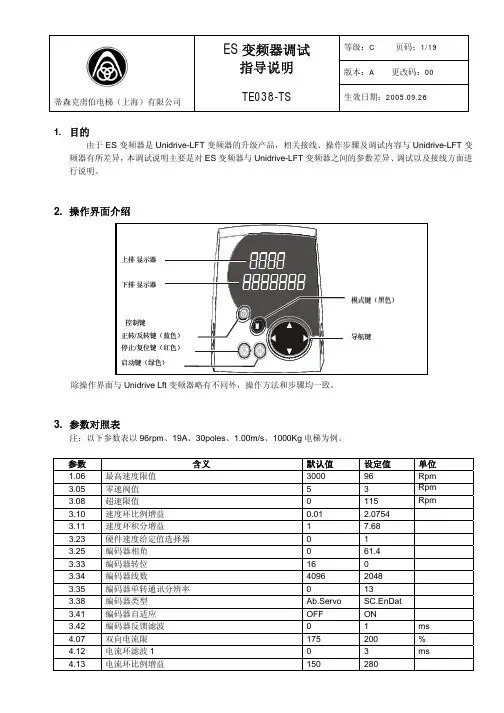

TE038-TS生效日期：2005.09.26蒂森克虏伯电梯（上海）有限公司1. 目的由于ES变频器是Unidrive-LFT变频器的升级产品，相关接线、操作步骤及调试内容与Unidrive-LFT变频器有所差异，本调试说明主要是对ES变频器与Unidrive-LFT变频器之间的参数差异、调试以及接线方面进行说明。

2. 操作界面介绍除操作界面与Unidrive Lft变频器略有不同外，操作方法和步骤均一致。

3. 参数对照表注：以下参数表以96rpm、19A、30poles、1.00m/s、1000Kg电梯为例。

参数含义默认值设定值单位1.06 最高速度限值3.05 零速阀值Rpm3.08 超速限值Rpm3.10 速度环比例增益3.11 速度环积分增益3.23 硬件速度给定值选择器3.25 编码器相角3.33 编码器转位3.34 编码器线数3.35 编码器单转通讯分辨率3.38 编码器类型3.41 编码器自适应3.42 编码器反馈滤波4.07 双向电流限%4.12 电流环滤波14.13 电流环比例增益TE038-TS生效日期：2005.09.26蒂森克虏伯电梯（上海）有限公司4.14 电流环积分增益2000 12334.23 电流环滤波2 0 10 ms5.07 马达额定电流0 19 A5.08 马达额定转速3000 96 rpm5.11 马达极数 6 pole 30 poleOhm5.17 马达定值电阻（自整定后自动写入）0 0.9985.18 载波频率 6 12 kHz5.24 瞬抗(sLs) （自整定后自动写入）0 11．313 mH7.12 端子7模拟输入2比例系数 1 0.37.13 端子7输入取反OFF ON7.14 端子7的输入地址 1.37 4.09 Menu.param8.21 端子24的输出源地址10.03 18.32 Menu.param8.22 端子25的输出源地址10.33 18.36 Menu.param8.23 端子26的输入地址 6.30 18.37 Menu.param8.24 端子27的输入地址 6.32 19.44 Menu.param8.25 端子28的输入地址 1.41 18.44 Menu.param8.26 端子29的输入地址 6.31 18.38 Menu.param8.39 端子28 & 29的输入自行复位OFF ON18.11 V1（爬行速度）50 200 mm/s18.12 V2（检修速度）400 400 mm/s18.13 V3（正常速度）800 950 mm/s18.14 V4（中速）100 100 mm/s18.15 V5（反平层速度）100 800 mm/s18.16 V6（快速）100 50 mm/s18.17 V7（附加速度1）100 100 mm/s18.18 启动优化速度10 15 mm/s18.24 制动器闭合延时1000 560 ms18.25 速度环运行比例增益100 2287118.26 速度环运行积分增益100 139318.27 速度环启动比例增益100 2075418.28 速度环启动积分增益100 76818.29 电梯曳引机额定转速1000 96 RPM18.30 电梯额定梯速800 1000 mm/s18.48 切换增益Off On19.11 增益转换时间500 480 ms19.13 停车减速度1000 200 mm/s219.14 启动加加速500 250 mm/s319.15 运行加加速1000 500 mm/s319.16 停车加加速800 300 mm/s319.17 启动优化加加速10 5 mm/s319.25 制动器打开延时1000 650 ms19.27 减速比分母 1 119.29 曳引轮直径480 400 mmTE038-TS生效日期：2005.09.26蒂森克虏伯电梯（上海）有限公司4.自整定马达和转子的位置的相位角检测• 尽管已经设定了一些马达参数，马达自整定时电梯必须人工控制，此时应使用检修速度运行命令。

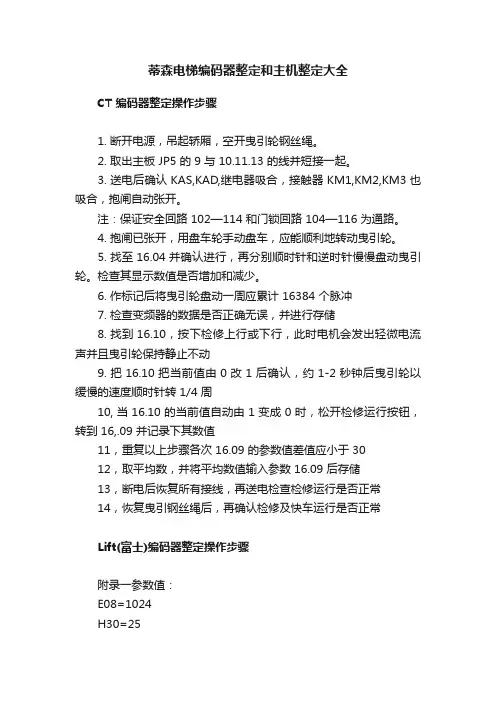

蒂森电梯编码器整定和主机整定大全CT 编码器整定操作步骤1. 断开电源，吊起轿厢，空开曳引轮钢丝绳。
