信号的描述、分类和典型示例

  • 格式：ppt
  • 大小：370.00 KB
  • 文档页数：15

下载文档原格式

  / 15

合集下载

沈阳工业大学807信号与系统2019年沈阳工业大学考研专业课初试大纲

沈阳工业大学807信号与系统2019年沈阳工业大学考研专业课初试大纲

2019年沈阳工业大学考研专业课初试大纲
硕士研究生入学考试大纲
考试科目名称：信号与系统
考试大纲援引教材：
《信号与系统》郑君里高等教育出版社
第一章绪论
1.1 信号与系统
1.2 信号的描述、分类和典型示例
1.3 信号的运算
1.4 阶跃信号与冲激信号
1.5 信号的分解
1.6 系统模型及其分类
1.7 线性时不变系统、
1.8 系统分析方法
第二章连续时间系统的时域分析
2.1 微分方程式的建立与求解
2.2 起始点的跳变——从0-到0+状态的转换
2.3 零输入响应和零状态响应
2.4 冲激响应与阶跃响应
2.5 卷积
2.6 卷积的性质
2.7 用算子符号表示微分方程
第三章傅里叶变换
3.1 周期信号的傅里叶级数分析
3.2 典型周期信号的傅里叶级数
3.3 傅里叶变换
3.4 典型非周期信号的傅里叶变换
3.5 冲激函数和阶跃函数的傅里叶变换
3.6 傅里叶变换的基本性质
3.7 卷积特性(卷积定理)
3.8 周期信号的傅里叶变换
3.9 抽样信号的傅里叶变换
3.10 抽样定理
第四章拉普拉斯变换、连续时间系统的s域分析
4.1 拉普拉斯变换的定义、收敛域
4.2 拉氏变换的基本性质
4.3 拉普拉斯逆变换
4.4 用拉普拉斯变换法分析电路、s域元件模
4.5 系统函数(网络函数)H(s)
4.6 由系统函数零、极点分布决定时域特性
精都考研网（专业课精编资料、一对一辅导、视频网课）。

信号与系统电子教案(3)_绪论(3)(本科2013)

信号与系统电子教案(3)_绪论(3)(本科2013)



(3)把各个阶数降低了的导数及输出函数分别通过各自 的标量乘法器，一起与输入函数相加，加法器的输出就 是最高阶导数。
第六节系统模型及其分类
二、系统的数学模型和框图模型
４.构造系统模拟图的一般规则

n阶系统
y ( n ) (t ) a n 1 y ( n 1) (t ) a1 y ' (t ) a 0 y x (t ) y ( n ) (t ) x (t ) a n 1 y ( n 1) (t ) a1 y ' (t ) a 0 y

是一种理想的系统。（如以后要讲的理想滤波器）
第六节系统模型及其分类
三、系统模型分类
8.稳定系统与非稳定系统

一个系统，若对有界的激励f(.)所产生的响应yf(.)也是有 界时，则称该系统为有界输入有界输出稳定，简称稳定。 即若│f(.)│<∞，其│yf(.)│<∞ 则称系统是稳定的。


本课程主要研究：集中参数的、线性非时变的 连续时间和离散时间系统（线性时不变，linear time-invariant,缩写为LTI）,以后简称LTI系统。
信号与系统
Signals and Systems
郑州大学物理工程学院 电子科学与仪器实验中心 赵书俊 Tel：67780976 Email：zhaosj@
绪
论
第一章 绪 论

信号与系统
信号的描述、分类和典型示例 连续时间信号的运算 阶跃信号与冲激信号 信号的分解
正交函数分量 利用分形理论描述信号
第五节信号的分解
一、直流分量与交流分量
f (t ) f D f A (t )

第一章 信号与系统的基本概念

第一章 信号与系统的基本概念

取样 时域：信号分解为单位脉冲序列的线 性组合 离散信号 频域：信号分解为不同频率正弦序列的线性组合 复频域：信号分解为不同频率复指数的线性组合
中国民航大学 CAUC
绪
5.系统分析的主要内容
论
输入输出描述法：N阶微分方程
系统的描述 连续系统 系 统 分 析
状态空间描述：N个一阶微分方程组
r (t ) e(t ) * h(t ) 时域： 频域：R ( j ) E ( j ) H ( j ) 复频域： R ( s) E ( s) H ( s)
2(t)，能量 E
4. 能量信号与功率信号
信号的瞬时功率p(t)=f
1
f (t )dt
T 2 T
。
归一化能量E 与 归一化功率P 的计算
E lim f (t )dt
T 2 T T
1 T 2 P lim f (t )dt T T 2T
1）能量信号：0E+ ，P0 2）功率信号：E + ， 0P+ 直流信号与周期信号都是功率信号。 注意: 一个信号，不可能既是能量信号又是功率信号。
zs
中国民航大学 CAUC
绪
论
6.信号与系统之间的关系
信号与系统是相互依存的整体。
1） 信号必定是由系统产生、发送、传输与接收，
离开系统没有孤立存在的信号；
2） 系统的重要功能就是对信号进行加工、变换与 处理，没有信号的系统就没有存在的意义。
中国民航大学 CAUC
绪
控制 电 类
信号处理 信号检测 计算机等 非电类:
中国民航大学 CAUC
1.1
信号的描述、分类和典型示例
3.连续时间信号与离散时间信号

信号与系统 第一节基本概念

信号与系统 第一节基本概念
离散的含义是指信号的定义域离散 • 当各相临时刻间隔为等间隔时简记为f (k )，并称其为序列。
单位阶跃序列
单边指数序列
12
3、周期信号和非周期信号
周期信号：定义在（－∞，∞ ）区间，每隔一定时间T （或整 数N）按相同规律重复变化的信号
连续周期信号： f (t) f (t mT ) m 0, 1, 2K 离散周期信号： f (k) f (k mN) m 0, 1, 2K
复信号： 物理上不可实现的抽象的信号，各时 刻的函数值为复数（是分析的工具）
如 f (t ) Ae( j )t
2、系统理论
系统综合~ 根据需要去设计实现系统。 系统分析~ 对给定的系统，研究系统对输入信号
所产生的响应。
3、系统的分析方法：
a.建立系统的数学模型~电系统中需用电路分析的知识。
b.求解数学模型~需要微（差）分方程、级数、 复变函数
等数学知识。
c. 对数学解赋予物理意义
5
4、网络（电路）与系统的关系：
一、 信号的描述 1 、物理上： 信号是信息寄予变化的形式，
如电压、电流 2、数学上： 信号是一个或多个独立变量的函数
（函数与信号二词通用） 3、形态上：信号表现为一种波形 4、描述信号的变量：时间、位移、周期、频率、
幅度、相位 例如，正弦信号
9
二、信号的分类（可从不同的角度进行分类）
1、确定性信号和随机信号 确定性信号：可用确定的函数式或波形表示（不含信息）

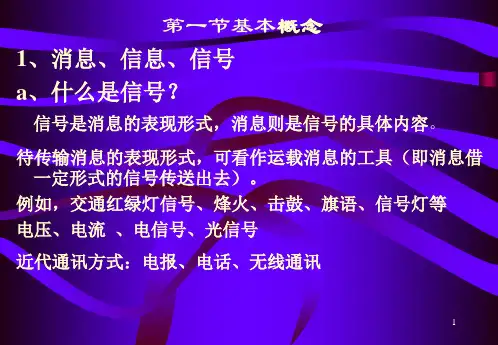

第一节基本概念 1、消息、信息、信号 a、什么是信号？
