数字电路实验 计数器的设计

数字电路与逻辑设计实验报告
（一）实验名称：显示计数器的设计。

（二）实验目的：熟悉同步、异步计数器的工作原理及应用。

掌握任意进制计数器的设计方法。

（三）实验内容：掌握双二-五-十进制计数器74LS390的功能。

利用74LS390设计一个模18的计数器,使用555定时器产生计数脉冲信号，计数结果用数码管显示。

利用示波器观察CP、1QA、1QB、1QC、1QD、2QA的波形，并在报告中绘制。

（四）模拟电路上的运行结果：
（五）心得体会：
此次计数器的有关实验，不仅帮我巩固了计数器相关方面的知识，而且让我懂得和体会到了计数器功能测试的方法，并且也掌握了一些计数器的设计方法。

与此同时，还让我熟悉了同步、异步计数器的工作原理和应用。

虽然刚开始的时候还是遇到了一些难于解决的问题，但最后经过老师的讲解和自己大胆的尝试操作后，最终问题都迎刃而解了。

（六）思考题解答：。

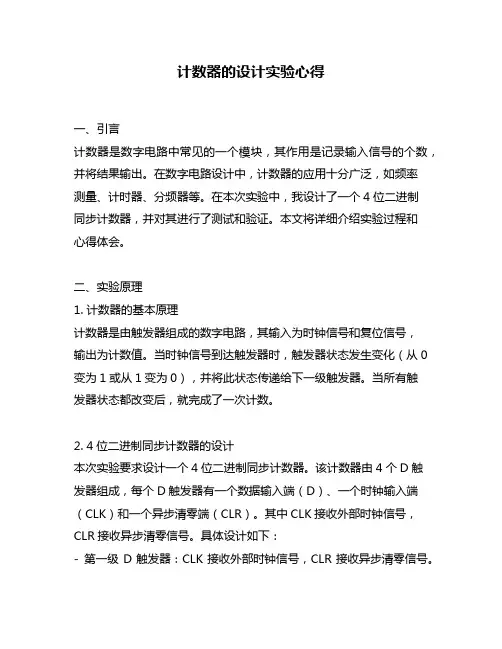

计数器的设计实验心得一、引言计数器是数字电路中常见的一个模块，其作用是记录输入信号的个数，并将结果输出。

在数字电路设计中，计数器的应用十分广泛，如频率测量、计时器、分频器等。

在本次实验中，我设计了一个4位二进制同步计数器，并对其进行了测试和验证。

本文将详细介绍实验过程和心得体会。

二、实验原理1. 计数器的基本原理计数器是由触发器组成的数字电路，其输入为时钟信号和复位信号，输出为计数值。

当时钟信号到达触发器时，触发器状态发生变化（从0变为1或从1变为0），并将此状态传递给下一级触发器。

当所有触发器状态都改变后，就完成了一次计数。

2. 4位二进制同步计数器的设计本次实验要求设计一个4位二进制同步计数器。

该计数器由4个D触发器组成，每个D触发器有一个数据输入端（D）、一个时钟输入端（CLK）和一个异步清零端（CLR）。

其中CLK接收外部时钟信号，CLR接收异步清零信号。

具体设计如下：- 第一级D触发器：CLK接收外部时钟信号，CLR接收异步清零信号。

D接收第二级D触发器的Q输出信号。

- 第二级D触发器：CLK接收第一级D触发器的Q输出信号，CLR接收异步清零信号。

D接收第三级D触发器的Q输出信号。

- 第三级D触发器：CLK接收第二级D触发器的Q输出信号，CLR接收异步清零信号。

D接收第四级D触发器的Q输出信号。

- 第四级D触发器：CLK接收第三级D触发器的Q输出信号，CLR接收异步清零信号。

D输入为1。

三、实验过程1. 设计电路图根据上述原理，我设计了一个4位二进制同步计数器电路图。

其中，CLK和CLR分别连接到开关和按钮上，方便手动控制时钟和复位操作。

电路图如下：2. 制作实验板根据电路图，我在实验板上焊接了相应的元件和连接线，并进行了测试和调试。

3. 实验测试在进行实验测试前，我先对时钟频率进行了设置。

由于本次实验要求计数范围为0~15（即4位二进制数），因此时钟频率需要满足以下条件：- 每个计数周期需要16个时钟周期。

计数器一实验目的1、掌握中规模集成计数器的逻辑功能及使用方法。

2、学习运用集成电路芯片计数器构成N位十进制计数器的方法。

二实验原理计数器是一个用以实现计数功能的时序器件，它不仅可以用来记忆脉冲的个数，还常用于数字系统的定时、分频和执行数字运算以及其它特定的逻辑功能。

计数器种类很多，按构成计数器中的各个触发器输出状态更新是否受同一个CP脉冲控制来分，有同步和异步计数器，根据计数制的不同，分为二进制、十进制和任意进制计数器。

根据计数的增减趋势分，又分为加法、减法和可逆计数器。

另外，还有可预置数和可编程功能的计数器等。

目前，无论是TTL还是CMOS集成电路，都有品种较齐全的中规模集成计数器芯片。

如：异步十进制计数器74LS90，4位二进制同步计数器74LS93，CD4520，4位十进制计数器74LS160、74LS162；4位二进制可预置同步计数器CD40161、74LS161、74LS163；4位二进制可预置同步加/减计数器CD4510、CD4516、74LS191、74LS193；BCD码十进制同步加/减计数器74LS190、74LS192、CD40192等。

使用者只要借助于器件手册提供的功能表和工作波形图以及引出端的排列就能正确使用这些器件。

例如74LS192同步十进制可逆计数器，具有双时钟输入十进制可逆计数功能；异步并行置数功能；保持功能和异步清零功能。

74192功能见表表19.1*表中符号和引脚符号的对应关系：CR = CLR—清零端；LD= LOAD—置数端（装载端）CP U = UP—加计数脉冲输入端CP D = DOWN—减计数脉冲输入端CO——非同步进位输出端（低电平有效）BO——非同步借位输出端（低电平有效）D3 D2 D1 D0 = D C B A—计数器数据输入端Q D Q C Q B Q A—计数器数据输出端根据功能表我们可以设计一个特殊的12进制的计数器，且无0数。

如图19.1所示：当计数器计到13时，通过与非门产生一个复位信号，使第二片74LS192（时十位）直接置成0000，而第一片74LS192计时的个位直接置成0001；从而实现了1——12的计数。

基于数字电路两位计数器的设计与实现的实验原理(一)基于数字电路两位计数器的设计与实现的实验1. 引言计数器是数字电路中常见的组件，用于记录和显示特定计数方式的信息。

本实验旨在通过设计和实现一个基于数字电路的两位计数器，来加深对数字电路原理的理解和应用能力。

2. 数字电路基础知识回顾在进行计数器设计之前，我们首先回顾一些数字电路的基础知识。

数字电路由逻辑门组成，其中最常见的逻辑门有与门、或门和非门。

通过逻辑门的组合，可以实现各种不同的逻辑功能，比如与门用于实现逻辑与运算，或门用于实现逻辑或运算。

3. 两位计数器的设计原理两位计数器是一种能够计数到99的计数器。

它由两个单独的一位计数器组成，每个一位计数器都能够计数到9。

当一个一位计数器计满9时，它的进位信号会触发下一个一位计数器，使其自动加1。

4. 实验设计与实现步骤下面是基于数字电路的两位计数器的设计与实现步骤：4.1 设计逻辑电路图首先，根据两位计数器的设计原理，我们可以画出相应的逻辑电路图。

逻辑电路图应包含两个一位计数器，以及进位触发器。

4.2 确定引脚连接方式在设计逻辑电路图时，还需要确定各个元件的引脚连接方式。

这些连接方式可能影响计数器的计数方式和功能。

4.3 确定输入和输出在设计计数器时，还需要确定输入和输出的信号。

输入信号通常包括时钟信号和复位信号，而输出信号则是计数器的计数结果。

4.4 制作原型电路板根据逻辑电路图和引脚连接方式，我们可以制作原型电路板。

原型电路板用于测试计数器的功能和性能。

4.5 进行实验验证使用原型电路板进行实验验证，观察计数器的计数过程和结果，确保计数器按照设计预期工作。

5. 实验结果与分析在完成实验验证后，我们可以对实验结果进行分析。

比如，观察计数器的计数方式、计数速度和计数范围等指标，以评估计数器的性能。

6. 结论与展望本实验通过设计和实现基于数字电路的两位计数器，加深了对数字电路原理的理解和应用能力。

通过对实验结果的分析，我们可以得出结论并展望未来可能的改进方向。

2.5 计数器逻辑功能和设计1．实验目的（1）熟悉四位二进制计数器的逻辑功能和使用方法。

（2）熟悉二-五-十进制计数器的逻辑功能和使用方法。

（3）熟悉中规模集成计数器设计任意进制计数器的方法。

（4）初步理解数字电路系统设计方法，以数字钟设计为例。

2．实验仪器设备（1）数字电路实验箱。

（2）数字万用表。

（3）数字集成电路：74161 4位二进制计数器74390 2二-五-十进制计数器7400 4与非门7408 4与门7432 4或门3．预习（1）复习实验所用芯片的逻辑功能及逻辑函数表达式。

（2）复习实验所用芯片的结构图、管脚图和功能表。

（3）复习实验所用的相关原理。

（4）按要求设计实验中的各电路。

4．实验原理（1）计数器是一个用以实现计数功能的时序逻辑部件，它不仅可以用来对脉冲进行计数，还常用做数字系统的定时、分频和执行数字运算以及其他特定的逻辑功能。

计数器的种类很多，按构成计数器中的各触发器是否使用一个时钟脉冲源来分，有同步计数器和异步计数器；根据计数进制的不同，分为二进制、十进制和任意进制计数器；根据计数的增减趋势分为加法、减法和可逆计数器；还有可预置数和可编程功能计数器等。

（2）利用集成计数器芯片构成任意（N）进制计数器方法。

①反馈归零法。

反馈归零法是利用计数器清零端的清零作用，截取计数过程中的某一个中间状态控制清零端，使计数器由此状态返回到零重新开始计数。

把模数大的计数器改成模数小的计数器，关键是清零信号的选择。

异步清零方式以N作为清零信号或反馈识别码，其有效循环状态为0～N-1；同步清零方式以N-1作为反馈识别码，其有效循环状态为0～N-1。

还要注意清零端的有效电平，以确定用与门还是与非门来引导。

②反馈置数法。

反馈置数法是利用具有置数功能的计数器，截取从Nb到Na 之间的N个有效状态构成N进制计数器。

其方法是当计数器的状态循环到Na时，由Na构成的反馈信号提供置数指令，由于事先将并行置数数据输入端置成了Nb 的状态，所以置数指令到来时，计数器输出端被置成Nb，再来计数脉冲，计数器在Nb基础上继续计数至Na，又进行新一轮置数、计数，其关键是反馈识别码的确定与芯片的置数方式有关。

电学实验报告模板实验原理1．触发器的触发方式（1）电平触发方式电平触发方式的特点是：CP = 1时，输出与输入之间通道“透明”，输入信号的任何变化都能引起输出状态的变化。

当CP = 0时，输入信号被封锁，输出不受输入影响，保持不变。

（2）边沿触发方式边沿触发方式的特点是：仅在时钟CP信号的上升沿或下降沿才对输入信号响应。

触发器的次态仅取决于时钟CP信号的上升沿或下降沿到达时输入端的逻辑状态，而在这以前或以后，输入信号的变化对触发器输出端状态没有影响。

2. 边沿触发器（1）边沿D触发器图1 上升沿触发D触发器图1所示为上升沿触发D触发器的逻辑符号。

上升沿触发D触发器的特性表如表1所示。

表1 上升沿D触发器特性表D触发器的特性方程为：Q^(n+1) = D1.同步触发器的异步置位复位端电平触发器和边沿触发器都在CP时钟信号的控制下工作，这种工作方式称之为“同步”。

也把这类触发器称为同步触发器，以区别于基本RS触发器。

在小规模集成电路芯片中，触发器既能同步工作，又兼有基本RS触发器的功能。

例如。

图2所示的触发器。

这是上升沿触发D触发器，其中，SD(-)和RD(-)是异步置位复位端。

只图2 带有异步置位复位端的D触发器要在SD(-)或RD(-)加入低电平，立即将触发器置“1”或置“0”，而不受时钟信号CP和输入信号D的控制。

只有当SD(-)或RD(-)均处于高电平时，触发器才正常执行上升沿触发D触发器的同步工作功能。

实验仪器实验内容及步骤1.测试双D触发器74LS74的逻辑功能（1）74LS74引脚图图3 74LS74引脚图图3所示为集成电路芯片74LS74的引脚图。

芯片包含两个带有异步置位复位端的上升沿D触发器。

（1）测试74LS74的逻辑功能图4 测试74LS74的逻辑功能实验电路按照图4连接电路。

D触发器的Q和Q(-)（芯片5和6号引脚）各接一个发光二极管用以观察触发器的输出逻辑电平。

按照上面测试74LS112的逻辑功能同样的方法和步骤，测试74LS74的逻辑功能，将实验数据记录在表2。

最新利⽤D触发器构成计数器数字电路实验设计：D触发器组成的4位异步⼆进制加法计数器⼀、选⽤芯⽚74LS74，管脚图如下：说明：74LS74是上升沿触发的双D触发器, D触发器的特性⽅程为⼆、设计⽅案：⽤触发器组成计数器。

触发器具有0 和1两种状态，因此⽤⼀个触发器就可以表⽰⼀位⼆进制数。

如果把n个触发器串起来，就可以表⽰n位⼆进制数。

对于⼗进制计数器，它的10 个数码要求有10 个状态，要⽤4位⼆进制数来构成。

下图是由D触发器组成的4位异步⼆进制加法计数器。

三、实验台：四、布线：1、将芯⽚（1）的引脚4、10连到⼀起，2、将芯⽚（2）的引脚4、10连到⼀起，3、将芯⽚（1）的引脚10和芯⽚（2）的引脚10连到⼀起，4、将芯⽚（1）的引脚10连到+5V；5、将芯⽚（1）的引脚1、13连到⼀起，6、将芯⽚（2）的引脚1、13连到⼀起，7、将芯⽚（1）的引脚13和芯⽚（2）的引脚13连到⼀起，8、将芯⽚（1）的引脚13连到+5V；9、将芯⽚（1）的引脚3接到时钟信号CP10、将芯⽚（1）的引脚2、6接到⼀起，再将引脚2接到引脚1111、将芯⽚（1）的引脚8、12接到⼀起，再将芯⽚（1）的引脚8接到芯⽚（2）的引脚312、将芯⽚（2）的引脚2、6接到⼀起，再将引脚6接到引脚1113、将芯⽚（1）的引脚5、9分别接到Q0、Q1，再将芯⽚（2）的引脚5、9分别接到Q2、Q314、分别将两芯⽚的14脚接电源+5V，分别将两芯⽚的7脚接地0V。

五、验证：接通电源on，默认输出原始状态0000每输⼊⼀个CP信号（单击CP），的状态就会相应的变化，变化规律为0000（原始状态）、1000、0100、1100、0010、1010、0110、1110、0001、1001、0101、1101、0011、1011、0111、1111第⼀章总论第⼀节会计概述⼀、会计的概念及特征（⼀）会计的概念（⼆）会计的基本特征1．会计以货币作为主要计量单位2．会计拥有⼀系列专门⽅法3．会计具有核算和监督的基本职能4．会计的本质就是管理活动⼆、会计的基本职能（⼀）会计的核算职能（⼆）会计的监督职能（三）会计核算与监督职能的关系三、会计对象和会计核算的具体内容（⼀）会计对象（⼆）会计核算的具体内容1．款项和有价证券的收付2．财物的收发、增减和使⽤3．债权、债务的发⽣和结算4．资本的增减5．收⼊、⽀出、费⽤、成本的计算6．财务成果的计算和处理7．需要办理会计⼿续、进⾏会计核算的其他事项第⼆节会计基本假设⼀、会计主体⼆、持续经营三、会计分期四、货币计量第三节会计基础⼀、会计基础的概念和种类⼆、权责发⽣制三、收付实现制第⼆章会计要素与会计科⽬第⼀节会计要素⼀、会计要素的确认（⼀）资产1．资产的定义2．资产的分类（⼆）负债1．负债的定义2．负债的分类（三）所有者权益。

实验三集成计数器实验报告
一、实验目的和要求
1、学会用触发器构成计数器。

2、熟悉集成计数器。

3、掌握集成计数器的基本功能。

二、实验原理
计数器是数字系统中用的较多的基本逻辑器件，它的基本功能是统计时钟脉冲的个数，即实现计数操作，它也可用与分频、定时、产生节拍脉冲和脉冲序列等。

例如，计算机中的时序发生器、分频器、指令计数器等都要使用计数器。

计数器的种类很多。

按构成计数器中的各触发器是否使用一个时钟脉冲源来分，可分为同步计数器和异步计数器；按进位体制的不同，可分为二进制计数器、十进制计数器和任意进制计数器；按计数过程中数字增减趋势的不同，可分为加法计数器、减法计数器和可逆计数器；还有可预置数等等。

1、用D触发器构成异步二进制加法/减法计数器
图5-1 3位二进制异步加法器
如上图5-1所示，是由3个上升沿触发的D触发器组成的3位二进制
异步加法器。

图中各个触发器的反相输出端与该触发器的D输入端相连，就把D触发器转换成为计数型触发器T。

将上图加以少许改变后，即将低位触发器的Q端与高一位的CP端相连，就得到3位二进制异步减法器，如下所示：
图5-2 3位二进制异步减法器
2、异步集成计数器74LS90
74LS90为中规模TTL集成计数器，可实现二分频、五分频和十分频等功能，它由一个二进制计数器和一个五进制计数器构成。

其引脚排列图和功能表如下所示：
图5-3 74LS90的引脚排列图。

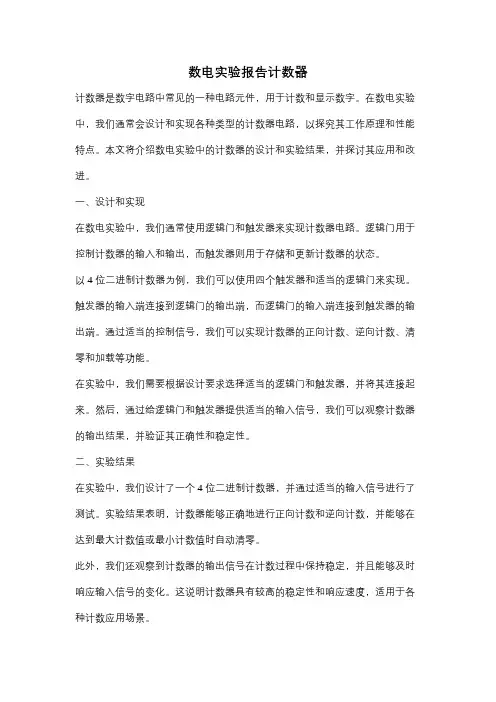

数电实验报告计数器计数器是数字电路中常见的一种电路元件，用于计数和显示数字。

在数电实验中，我们通常会设计和实现各种类型的计数器电路，以探究其工作原理和性能特点。

本文将介绍数电实验中的计数器的设计和实验结果，并探讨其应用和改进。

一、设计和实现在数电实验中，我们通常使用逻辑门和触发器来实现计数器电路。

逻辑门用于控制计数器的输入和输出，而触发器则用于存储和更新计数器的状态。

以4位二进制计数器为例，我们可以使用四个触发器和适当的逻辑门来实现。

触发器的输入端连接到逻辑门的输出端，而逻辑门的输入端连接到触发器的输出端。

通过适当的控制信号，我们可以实现计数器的正向计数、逆向计数、清零和加载等功能。

在实验中，我们需要根据设计要求选择适当的逻辑门和触发器，并将其连接起来。

然后，通过给逻辑门和触发器提供适当的输入信号，我们可以观察计数器的输出结果，并验证其正确性和稳定性。

二、实验结果在实验中，我们设计了一个4位二进制计数器，并通过适当的输入信号进行了测试。

实验结果表明，计数器能够正确地进行正向计数和逆向计数，并能够在达到最大计数值或最小计数值时自动清零。

此外，我们还观察到计数器的输出信号在计数过程中保持稳定，并且能够及时响应输入信号的变化。

这说明计数器具有较高的稳定性和响应速度，适用于各种计数应用场景。

三、应用和改进计数器在数字电路中有广泛的应用，例如频率分频、时序控制、计时器等。

通过适当的设计和连接，我们可以实现各种复杂的计数功能，满足不同的应用需求。

在实验中，我们还可以对计数器进行改进和优化，以提高其性能和功能。

例如，我们可以增加计数器的位数，以扩大计数范围；我们还可以添加输入输出接口，以实现与其他电路元件的连接和通信。

此外，我们还可以使用更高级的计数器电路，如同步计数器、环形计数器等，以实现更复杂的计数功能。

这些改进和扩展将进一步提高计数器的灵活性和实用性。

总结：通过数电实验，我们了解了计数器的设计和实现原理，并验证了其在实际应用中的性能和功能。

实验六计数器及其应用一、实验目的1．学习用集成触发器构成计数器的方法2．掌握同步计数的逻辑功能、测试方法及功能扩展方法3．掌握构成任意进制计数器的方法二、实验设备和器件1．+5V直流电源2．双踪示波器3．连续脉冲源4．单次脉冲源5．逻辑电平开关6．逻辑电平显示器7．译码显示器8．CC4013×2（74LS74）CC40192×3（74LS192）CC4011（74LS00）CC4012（74LS20）三、实验原理计数器是一个用以实现计数功能的时序部件，它不仅可用来计脉冲数，还常用作数字系统的定时、分频和执行数字运算以及其它特定的逻辑功能。

计数器种类很多。

计数器计数时所经历的独立状态总数为计数器的模（M）。

计数器按模可分为二进计数器（M=2n）、十进计数器（M=10n）和任意进制计数器（M≠2n、M≠10n）。

按计数脉冲输入方式不同，可分为同步计数和异步计数。

按计数值增减趋势分为：加法计数器、减法计数器和可逆（加/减）计数器。

1．用D触发器构成异步二进制加/减计数器图6-1是用四只D触发器构成的四位二进制异步加法计数器，它的连接特点是将每只D触发器接成T 触发器，再由低位触发器的Q端和高一位的CP端相连接。

若将图6-1稍加改动，即将低位触发器的Q端与高一位的CP端相连接，即构成了一个4位二进制减法计数器。

2．中规模十进制计数器、十六进制计数器（1）CC40192是同步十进制可逆计数器，具有双时钟输入，并具有清除和置数等功能。

当清除端CR为高电平“1”时，计数器直接清零；CR置低电平则执行其它功能。

当CR为低电平，置数端LD也为低电平时，数据直接从置数端D0、D1、D2、D3置入计数器。

当CR为低电平，LD为高电平时，执行计数功能。

执行加计数时，减计数端CP D接高电平，计数脉冲由CP U输入；在计数脉冲上升沿进行8421码十进制加法计数。

执行减计数时，加计数端CP U接高电平，计数脉冲由减计数端CP D 输入，表6-2为8421码十进制加、减计数器的状态转换表。

数电实验报告计数器《数电实验报告：计数器》实验目的：本实验旨在通过搭建和测试计数器电路，加深对数电原理的理解，掌握计数器的工作原理和应用。

实验器材：1. 74LS76触发器芯片2. 74LS00与非门芯片3. 74LS08与门芯片4. 电源5. 示波器6. 万用表7. 逻辑开关8. 连接线实验原理：计数器是一种能够对输入的脉冲信号进行计数并输出相应计数结果的电路。

在本实验中，我们将使用74LS76触发器芯片搭建一个4位二进制同步计数器。

该计数器能够对输入的脉冲信号进行计数，并通过LED灯显示计数结果。

实验步骤：1. 根据74LS76触发器芯片的引脚图和真值表，搭建4位二进制同步计数器电路。

2. 将74LS00与非门芯片连接到计数器电路中，用于产生时钟信号。

3. 将74LS08与门芯片连接到计数器电路中，用于控制LED灯的显示。

4. 接通电源，使用逻辑开关产生输入脉冲信号。

5. 使用示波器和万用表对计数器电路的各个部分进行测试和调试。

实验结果：经过调试和测试，我们成功搭建了一个4位二进制同步计数器电路。

当输入脉冲信号时，LED灯能够正确显示计数结果，符合预期。

实验分析：通过本次实验，我们深入理解了计数器的工作原理和应用。

计数器是数字电路中常用的基本模块，广泛应用于各种计数和计时场合。

掌握计数器的原理和搭建方法，对于进一步学习和应用数字电路具有重要意义。

结论：本次实验通过搭建和测试计数器电路，加深了我们对数电原理的理解，掌握了计数器的工作原理和应用。

同时，我们也学会了使用示波器和万用表对数字电路进行测试和调试，为今后的实验和工作打下了坚实的基础。

计数器的设计实验报告一、实验目的本次实验的目的是设计并实现一个简单的计数器，通过对计数器的设计和调试，深入理解数字电路的基本原理和逻辑设计方法，掌握计数器的工作原理、功能和应用，提高自己的电路设计和调试能力。

二、实验原理计数器是一种能够对输入脉冲进行计数，并在达到设定计数值时产生输出信号的数字电路。

计数器按照计数方式可以分为加法计数器、减法计数器和可逆计数器；按照计数进制可以分为二进制计数器、十进制计数器和任意进制计数器。

本次实验设计的是一个简单的十进制加法计数器，采用同步时序逻辑电路设计方法。

计数器由触发器、门电路等组成，通过对触发器的时钟信号和输入信号的控制，实现计数功能。

三、实验设备与器材1、数字电路实验箱2、集成电路芯片：74LS160（十进制同步加法计数器）、74LS00（二输入与非门）、74LS04（六反相器）3、示波器4、直流电源5、导线若干四、实验内容与步骤1、设计电路根据实验要求，选择合适的计数器芯片 74LS160，并确定其引脚功能。

设计计数器的清零、置数和计数控制电路，使用与非门和反相器实现。

画出完整的电路原理图。

2、连接电路在数字电路实验箱上，按照电路原理图连接芯片和导线。

仔细检查电路连接是否正确，确保无短路和断路现象。

3、调试电路接通直流电源，观察计数器的初始状态。

输入计数脉冲，用示波器观察计数器的输出波形，检查计数是否正确。

若计数不正确，逐步排查故障，如检查芯片引脚连接、电源电压等，直至计数器正常工作。

4、功能测试测试计数器的清零功能，观察计数器是否能在清零信号作用下回到初始状态。

测试计数器的置数功能，设置不同的预置数，观察计数器是否能按照预置数开始计数。

五、实验结果与分析1、实验结果成功实现了十进制加法计数器的设计，计数器能够在输入脉冲的作用下进行正确计数。

清零和置数功能正常，能够满足实验要求。

2、结果分析通过对计数器输出波形的观察和分析，验证了计数器的工作原理和逻辑功能。

实验八计数器一、实验目的1．熟悉由集成‎触发器构成‎的计数器电‎路及其工作‎原理。

2．熟悉掌握常‎用中规模集‎成电路计数‎器及其应用‎方法。

二、实验原理和‎电路所谓计数，就是统计脉‎冲的个数，计数器就是‎实现“计数”操作的时序‎逻辑电路。

计数器的应‎用十分广泛‎，不仅用来计‎数，也可用作分‎频、定时等。

计数器种类‎繁多。

根据计数体‎制的不同，计数器可分‎成二进制（即2”进制）计数器和非‎二进制计数‎器两大类。

在非二进制‎计数器中，最常用的是‎十进制计数‎器，其它的一般‎称为任意进‎制计数器。

根据计数器‎的增减趋势‎不同，计数器可分‎为加法计数‎器—随着计数脉‎冲的输入而‎递增计数的‎；减法计数器‎—随着计数脉‎冲的输入而‎递减的；可逆计数器‎—既可递增，也可递减的‎。

根据计数脉‎冲引入方式‎不同，计数器又可‎分为同步计‎数器—计数脉冲直‎接加到所有‎触发器的时‎钟脉冲（CP）输入端；异步计数器‎—计数脉冲不‎是直接加到‎所有触发器‎的时钟脉冲‎（CP）输入端。

1.异步二进制‎加法计数器‎异步二进制‎加法计数器‎是比较简单‎的。

图1.8.1(a)是由4个J‎K（选用双JK‎74LS1‎12）触发器构成‎的4位二进‎制（十六进制）异步加法计‎数器，图1.8.1(b)和（c）分别为其状‎态图和波形‎图。

对于所得状‎态图和波形‎图可以这样‎理解：触发器FF‎O（最低位）在每个计数‎沿（CP）的下降沿（1 → 0）翻转，触发器FF‎1的C P端‎接FF0的‎Q0端，因而当FF‎O（Q O）由1→ 0时，FF1翻转‎。

类似地，当FF1（Q1）由1→0时，FF2翻转‎，FF2（Q2）由1→0时，FF3翻转‎。

4位二进制‎异步加法计‎数器从起始‎态0000‎到1111‎共十六个状‎态，因此，它是十六进‎制加法计数‎器，也称模16‎加法计数器‎（模M=16）。

从波形图可‎看到，Q0 的周期是C‎P周期的二‎倍；Q1是Q0的二‎倍，CP的四倍‎；Q2是Q1 的二倍，Q0的四倍‎，CP的八倍‎；Q3是Q2‎的二倍，Q1的四倍‎，Q0的八倍‎，CP的十六‎倍。

基于数字电路两位计数器的设计与实现的实验原理
基于数字电路的两位计数器的设计与实现实验原理是利用数字电路中的触发器、门电路和计数器等组件，通过逻辑设计和电路布线的方式，实现对二进制数的计数功能。

实验原理包括以下几个主要步骤：
1. 设计计数器逻辑：根据需要设计一个二进制的两位计数器。

计数器的设计需要确定计数的范围和计数方式，如可以选择一个周期为4（二进制00、01、10、11）的自然计数器或者倒计数器。

2. 选择触发器类型：根据计数器的设计要求，选择合适的触发器类型。

常见的触发器有D触发器、JK触发器和T触发器等。

根据具体要求，可以选择不同类型的触发器来实现计数器的功能。

3. 连接触发器和门电路：根据计数器逻辑设计和触发器类型，连接相应的触发器和门电路。

例如，D触发器可以通过外部引脚连接一个与门电路来实现计数器的逻辑。

4. 连接时钟信号：为计数器提供一个稳定的时钟信号，使得计数器能够按照指定的频率进行计数。

时钟信号可以通过一个独立的时钟源或者其他数字电路模块提供。

5. 进行电路布线：根据计数器的逻辑设计和连接方式，进行电路布线。

布线过程要保证连接准确，电路的信号传输可靠。

6. 进行实验验证：完成电路的布线后，将电路接通电源，观察计数器输出是否符合预期。

通过改变时钟信号的频率或者其他输入条件，验证计数器的功能和性能。

通过以上实验原理，可以实现对二进制数的计数功能，可以用于电子计算机的时序控制、频率分频器等应用中。

设计计数器的实验报告设计计数器的实验报告引言：计数器是数字电路中常见的一个组件，它可以用来记录和显示某个事件的次数或周期。

本实验旨在设计一个简单的二进制计数器，通过实际操作和观察，加深对计数器的原理和实现方式的理解。

一、实验目的本实验的主要目的是掌握计数器的设计原理和实现方法，具体包括以下几点：1. 了解计数器的基本概念和工作原理；2. 学习使用逻辑门和触发器构建计数器电路；3. 实际操作计数器电路并观察其输出结果。

二、实验器材1. 逻辑门集成电路（如与门、或门、非门等）；2. 触发器集成电路（如RS触发器、D触发器等）；3. 连线、电源、示波器等实验器材。

三、实验步骤1. 确定计数器的位数：根据实际需求，选择计数器的位数。

本实验以4位计数器为例。

2. 确定计数器的计数方式：根据实际需求，选择计数器的计数方式。

本实验以二进制计数方式为例。

3. 设计计数器的逻辑电路：根据所选择的位数和计数方式，设计计数器的逻辑电路。

以4位二进制计数器为例，可以使用4个D触发器构建。

将D触发器的时钟输入端串联，将每个D触发器的输出端连接到下一个D触发器的数据输入端，形成一个环形结构。

4. 连接电路并进行实验：按照设计好的逻辑电路连接实验器材，接入电源后，观察计数器的输出结果。

5. 调试和优化：如果计数器的输出结果不符合预期，可以检查电路连接是否正确，逻辑门和触发器是否工作正常，及时调试和优化。

四、实验结果与分析在本实验中，我们设计了一个4位二进制计数器，并成功实现了计数功能。

通过观察计数器的输出结果，可以发现计数器按照二进制方式进行计数，每次计数加1，当计数达到最大值时，会回到初始值重新开始计数。

通过实验可以得出以下结论：1. 计数器的位数决定了其能够表示的最大计数值，位数越多，最大计数值越大；2. 计数器的计数方式决定了其计数规律，二进制计数方式是最常见和简单的计数方式；3. 计数器的设计需要根据实际需求进行选择和优化，可以根据需要增加位数或者改变计数方式。

数字电路实验设计：D触发器组成的4位异步二进制加法计数器一、选用芯片74LS74，管脚图如下：说明：74LS74是上升沿触发的双D触发器, D触发器的特性方程为二、设计方案：用触发器组成计数器。

触发器具有0 和1两种状态，因此用一个触发器就可以表示一位二进制数。

如果把n个触发器串起来，就可以表示n位二进制数。

对于十进制计数器，它的10 个数码要求有10 个状态，要用4位二进制数来构成。

下图是由D触发器组成的4位异步二进制加法计数器。

三、实验台：四、布线：1、将芯片（1）的引脚4、10连到一起，2、将芯片（2）的引脚4、10连到一起，3、将芯片（1）的引脚10和芯片（2）的引脚10连到一起，4、将芯片（1）的引脚10连到+5V；5、将芯片（1）的引脚1、13连到一起，6、将芯片（2）的引脚1、13连到一起，7、将芯片（1）的引脚13和芯片（2）的引脚13连到一起，8、将芯片（1）的引脚13连到+5V；9、将芯片（1）的引脚3接到时钟信号CP10、将芯片（1）的引脚2、6接到一起，再将引脚2接到引脚1111、将芯片（1）的引脚8、12接到一起，再将芯片（1）的引脚8接到芯片（2）的引脚312、将芯片（2）的引脚2、6接到一起，再将引脚6接到引脚1113、将芯片（1）的引脚5、9分别接到Q0、Q1，再将芯片（2）的引脚5、9分别接到Q2、Q314、分别将两芯片的14脚接电源+5V，分别将两芯片的7脚接地0V。

五、验证：接通电源on，默认输出原始状态0000每输入一个CP信号（单击CP），的状态就会相应的变化，变化规律为0000（原始状态）、1000、0100、1100、0010、1010、0110、1110、0001、1001、0101、1101、0011、1011、0111、1111。

计数器的设计与应用实验报告
实验目的：
1.了解集成电路74LS163的性能及其应用；
2.掌握计数器的设计与应用。

实验原理：
计数器是用于计数的一个基本电路，计数器可以用来实现正向计数、反向计数、随意
计数等功能，常用于时序电路、频率测量电路、模拟电路、数字逻辑电路中。

74LS163是
一种4位二进制计数器，可以实现正向或者反向计数，通过设置各个输入端的状态并控制
时钟信号的变化实现不同的计数功能。

实验设备：
数字训练板、万用表、直流电源、示波器、74LS163芯片、14Pin插座
实验步骤：
1.将计数器芯片74LS163插入14Pin插座中，用万用表测量各个脚位之间的连接情
况；
2.将4位7段数码管与芯片74LS163相连，并根据芯片引脚的不同接法，设置好各个
脚位的状态，实现不同的计数功能；
3.连接示波器、直流电源等设备，将信号线分别连接到芯片74LS163的各个引脚上；
4.在设计的条件下，给芯片74LS163提供时钟信号，观察计数器的计数功能是否正常，必要时进行调整。

实验结果：
实验中，通过设计与调试，成功地实现了计数器的功能，包括正向计数、反向计数、
随意计数等多种功能，并通过连接示波器观测到了计数器在不同状态下输出的波形信号，
验证了计数器的正确性。

实验总结：
本实验通过对计数器的设计与应用，让我更深入地了解了计数器的性能与应用，掌握
了基本的设计方法。

同时，还发现在调试计数器时，时钟信号的稳定性对计数器的正确性
很重要，因此需要选用合适的时钟信号源并保证其稳定性。

通过实验，我认为有必要研究计数器的更高级应用，提高自己的水平与能力。

计数器数电实验报告《计数器数电实验报告》实验目的：本次实验旨在通过搭建计数器电路，加深学生对数电原理的理解，提高学生的动手能力和实验操作技能。

实验原理：计数器是一种能够按照特定规律对输入信号进行计数的电路。

在本次实验中，我们将使用集成电路74LS90和74LS47来搭建一个模4计数器。

74LS90是一个可递增或递减的4位二进制计数器，而74LS47是一个BCD-7段译码器，用于将二进制计数转换为7段数码管的显示。

实验材料：1. 74LS90集成电路2. 74LS47集成电路3. 7段数码管4. 电源5. 连接线6. 示波器实验步骤：1. 将74LS90和74LS47集成电路插入实验面包板中，并连接好电源和连接线。

2. 根据电路原理图连接好各个元件，确保连接正确无误。

3. 接通电源，调节示波器观察输出波形，验证计数器的工作状态。

4. 通过改变输入信号的方式，观察计数器的不同工作模式，并记录观察结果。

实验结果：经过实验操作，我们成功搭建了一个模4计数器电路，并通过示波器观察到了正确的计数输出波形。

在改变输入信号的情况下，我们也观察到了计数器的不同工作模式，验证了电路的正常工作。

实验结论：通过本次实验，我们深入了解了计数器的工作原理和实验操作技能。

通过动手搭建电路和观察波形，我们加深了对数电原理的理解，提高了实验操作的能力。

同时，我们也发现了实验中可能存在的问题和改进的空间，为今后的实验操作提供了宝贵的经验。

总结：本次实验不仅让我们了解了计数器的原理和工作方式，还提高了我们的动手能力和实验操作技能。

通过实验，我们对数电原理有了更深入的理解，为今后的学习和实践打下了坚实的基础。

实验七计数器一、实验目的1. 熟悉中规模集成计数器的逻辑功能及使用方法。

2. 掌握用中规模集成计数器构成任意进制计数器的方法。

3. 学习用集成触发器构成计数器的方法。

二、实验原理计数器是一个用以实现计数功能的时序部件，它不仅可以用来对脉冲计数，还常用作数字系统的定时、分频和执行数字运算以及其他特定的逻辑功能。

计数器是由基本的计数单元和一些控制门所组成，计数单元则由一系列具有存储信息功能的各类触发器构成，这些触发器有RS触发器、T触发器、D触发器及JK触发器等。

计数器在数字系统中应用广泛，如在电子计算机的控制器中对指令地址进行计数，以便顺序取出下一条指令，在运算器中作乘法、除法运算时记下加法、减法次数，又如在数字仪器中对脉冲的计数等等。

计数器种类很多，按构成计数器中的各触发器是否使用一个时钟脉冲源来分，有同步计数器和异步计数器；根据计数进制的不同，分为二进制计数器、十进制计数器和任意进制计数器；根据计数的增减趋势，又分为加法、减法和可逆计数器；如按预置和清除方式来分，则有并行预置、直接预置、异步清除和同步清除等；按权码来分，则有“8421”码，“5421”码、余“3”码等计数器及可编程序功能计数器等等。

目前，无论是TTL还是CMOS集成电路，都有品种较齐全的中规模集成计数电路。

使用者只要借助于器件手册提供的功能表和工作波形图以及引出端的排列，就能正确地运用这些器件。

1.十进制计数器74LS90（二、五分频）74LS90是模二-五-十异步计数器。

具有计数、清除、置9功能。

74LS90包含M=2和M=5两个独立的下降沿触发计数器，清除端和置9端两计数器公用，没有预置端。

模2计数器的时钟输入端为A(CP1)，输出端为Q A；模5计数器的时钟输入端为B(ＣP2)。

输出端由高位到低位为Q D、Q C、Q B；异步置9端为Ｓ91和Ｓ92，高电平有效。

即只要S91·S92=1，则输出Q D Q C Q B Q A为1001；异步清除端为R01和R02，当R01·R02＝１，且S91·S92＝０时，输出Q D Q C Q B Q A＝0000；只有R01·R02＝０，S91·S92=０，即两者全无效时，74LS90才能执行计数操作。

eda实验报告计数器EDA实验报告-计数器引言：计数器是数字电路中常用的基本模块之一，它在各个领域都有着广泛的应用。

本实验旨在通过EDA（电子设计自动化）软件进行计数器的设计与仿真，探索计数器的原理和功能。

一、计数器的基本原理计数器是一种能够按照规定的顺序改变其输出状态的电子电路。

它通过内部的触发器和逻辑门实现数字信号的计数功能。

常见的计数器有二进制计数器、十进制计数器等。

二、实验设计与仿真1. 实验目标本次实验的目标是设计一个4位二进制计数器，并通过EDA软件进行仿真验证。

计数器的功能是在每个时钟脉冲到来时，输出的二进制数加1。

2. 设计思路计数器的设计需要考虑以下几个方面：- 选择适当的触发器：本实验选择了D触发器作为计数器的基本单元，因为D触发器具有简单、易于控制的特点。

- 确定计数器的位数：本实验设计了一个4位计数器，即可以表示0~15的二进制数。

- 连接逻辑门：通过逻辑门将各个触发器连接起来，实现计数器的功能。

3. 电路设计根据设计思路，我们使用EDA软件进行电路设计。

首先，将4个D触发器连接起来，形成4位计数器。

然后，根据计数器的功能要求，将时钟信号连接到每个触发器的时钟输入端。

最后，将各个触发器的输出通过逻辑门进行连接，得到计数器的输出。

4. 仿真验证完成电路设计后，我们使用EDA软件进行仿真验证。

通过输入不同的时钟信号，观察计数器的输出是否符合预期。

在仿真过程中，我们可以调整时钟信号的频率，观察计数器的计数速度。

三、实验结果与分析通过EDA软件的仿真，我们得到了计数器的输出结果。

在时钟信号的作用下，计数器按照预期进行了计数，并输出了相应的二进制数。

通过观察输出结果，我们可以得出以下几点结论：- 计数器的输出与时钟信号的频率有关，频率越高，计数速度越快。

- 计数器的输出按照二进制的顺序进行计数，当达到最大值时，会从0重新开始计数。

四、实验总结本次实验通过EDA软件进行了计数器的设计与仿真。
