测量控制及放线

工程测量、放线施工方案（一）整体测量控制本工程为群体建筑，测量时先要根据业主给定的定位基准点和水平点进行各单体建筑的定位测量，制定测量方案，单体定位定好后要经过业主、监理的验收方能以其为基准。

在整个施工控制测量过程中，将误差严格控制在标准允许的范围以内，始终遵循“先整体后局部、先控制后细部、边工作边校核”的原则。

在场地内将进行建立总体控制网。

控制网的设置将考虑场内回填和施工的影响，网点设置为网格式，并做永久保护，以便进行各点的复核与复设。

施工过程中定期对总控制网进行复核，发现有变位时实行恢复。

恢复时利用坐标点和未破坏控制网点作为基准确定。

（二）基坑开挖测量利用总体控制网和单体建筑定位点对基坑进行定位，轴线控制点设在距基坑5m的距离。

当土方开挖、围护结构显露出来后，根据工程监测需要设置位移、沉降观测点。

支撑定位、标高投放通过控制网进行。

大雄宝殿和天王殿以外的建筑。

（三）主体结构施工测量当土方工程施工至结尾时，采用外控手段，利用J2经纬仪将设在基坑四周的控制点轴线转移至坑内，以控制开挖及基坑底部的平面位置。

根据标高控制点，利用水准仪S3，控制挖深和清底，经验槽后开始施工垫层。

当垫层施工完毕后，再根据轴线、标高控制点施放出准确的轴线和标高控制点，给基础施工创造精确的平面尺寸。

（四）装修与竖向的测量控制内部装修的局部平面位置的确定从已经在结构施工中确定的结构控制轴线中引出，高程同样从结构施工高程中用水准仪转移至各需要处。

在转移时尽量遵循仪器使用过程中保持等距离测量的原则，以提高测量精度。

从而使装修工作有明确的控制依据。

外墙垂直轴线与高程均由内控轴线和高程点引出，转移到外墙立面上，弹出竖向、水平控制线，以便外墙装修。

（五）施工沉降测量当建筑物随结构施工层的上升整体重量增加将发生沉降，尤其是砖混建筑，施工过程的沉降测量将给建筑物今后的监测提供初始数据。

首层结构施工时按设计要求在柱上埋设沉降观测点，沉降观测点采取保护措施防止冲撞引起变形，从而影响数据统计。

放线、测量、定位的技术措施一、测量控制方式根据本工程特点，采用的测量控制方式如下：使用全站仪测放施工基准点。

使用精密水准仪进行高程控制，辅以全站仪进行校核。

现场测量工作包括：建筑物平面控制；高程控制；柱、梁的位置、垂直度及标高的控制、屋盖桁架安装控制，钢构件（预埋件、钢柱、钢梁、屋架、支撑架等）的安装测控等。

对累积误差的处理，采用在每分块结构安装时在接缝处进行调整的办法，逐块消除，防止因累积量过大一次性消除而对结构产生影响。

对测量数据，应在设计值的基础上加上预变形值后使用，并根据施工同步监测数据，及时调整预变形值。

二、钢结构施工测量构件安装之前，先将构件设计坐标换算到施工坐标系中，将构件上各控制基准点、线用色笔醒目标出。

测量人员随时检查构件的几何尺寸与设计值是否相符。

1、柱的安装测量施工前准备工作首先采用水准仪对先前施工的每一个预埋钢板进行复测，并对四个角进行标高复测。

以实测的水平标高为依据通过调节螺母进行调整，使四点达到统一的设计高程。

预埋钢板位置允许偏差预埋钢板位置允许偏差钢柱的复测及标识在吊装段交付安装之前，工厂报监理验收，并提供验收控制尺寸及测量方法。

监理单位验收合格后，现场对厂内提供的数据进行复核，重点对与安装息息相关的内容进行检测，误差在规范允许范围内时，构件予以接受。

具体按照要求对构件进行复测长度及截面，对于符合要求的构件进行标识根部柱安装过程测量控制柱进行吊装施工分两步骤。

第一步，中心定位；第二步，吊装柱主体，调整柱至设计位置。

2、柱平面控制线测放首先根据场内已建立的控制网，采用全站仪以极坐标放样的方式放出柱的十字交叉（轴线方向）的四个角点准确位置，用墨线弹出做出明显标记，各条线的线端必须超出构件物边10cm左右，以便吊装时能检查柱安装位置，如下图。

其次，在柱的下端与基础控制线相对应位置画出明显标记。

柱安装允许偏差标高测量控制点：钢柱以桁架下弦接口处中线上一点为标高控制点。

在地面或合适的位置安置水准仪，并从柱顶部上悬挂钢卷尺至贴近地面的地方，钢卷尺的零点在下边，并在尺子下边配以拉力范围内的重锤，使钢尺呈铅直状态。

施工测量放线的流程及方法步骤和方案一、流程1.准备阶段：搜集相关图纸和资料，了解设计要求和施工要求，明确测量和放线的目标和标准。

2.确定控制点：根据设计图纸和施工要求，在施工现场确定控制点的位置和数量，确保测量和放线的准确性。

3.测量控制点：使用专业的测量仪器，如全站仪、经纬仪等，对控制点进行测量，记录准确的坐标和高程。

4.绘制图纸：根据测量结果，制作测量图纸，标明控制点的坐标和高程，并绘制出施工线路、位置和尺寸等信息。

5.拍摄照片：拍摄控制点和测量线路的照片，以备施工过程中的参考和证明。

二、方法1.静止法：在测点上固定一个测具，用测具与被测物体的边缘对齐，再通过测具上的标尺读出测量结果。

2.针眼法：利用放线针，在被测点打上针眼，再通过读取针眼与参考线的距离来确定测量结果。

3.三角测量法：利用三角形的性质，通过测量已知边长与角度，计算出待测边长或角度值。

4.三线测量法：利用三根放线杆的位置关系，通过测量与计算，确定待测点的坐标。

三、步骤1.确定测量内容：明确需要测量和放线的位置、线路、尺寸等内容。

2.准备测量工具：准备好全站仪、经纬仪、测量杆、放线针等测量工具。

3.定位控制点：在施工现场确定控制点的位置，使用全站仪或经纬仪进行精确定位。

4.进行测量和放线：根据测量内容，使用工具进行测量和放线，按照设计要求和标准进行操作。

5.检查测量结果：核对测量结果和放线情况，确保准确性和质量。

6.记录和处理数据：将测量数据记录下来，并进行数据处理，比对设计要求和施工要求。

7.编制测量报告：根据测量结果，编制测量报告，明确测量的准确性和可行性。

四、方案1.施工准备：搜集相关图纸和资料，了解设计要求和施工要求，明确测量和放线的目标和标准。

2.测量准备：选择适当的测量工具和仪器，确保仪器的准确性和稳定性。

3.控制点设置：根据设计要求，在施工现场设置足够数量和位置合理的控制点，确保测量和放线的准确性。

4.测量方法：选择合适的测量方法，根据具体情况进行测量和放线。

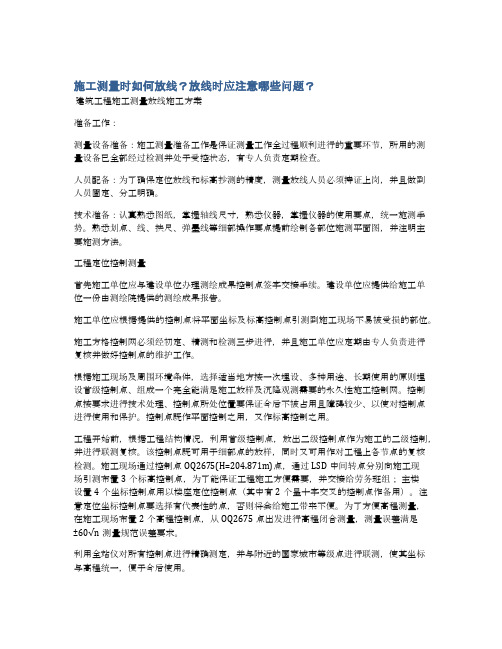

施工测量时如何放线？放线时应注意哪些问题？建筑工程施工测量放线施工方案准备工作：测量设备准备：施工测量准备工作是保证测量工作全过程顺利进行的重要环节，所用的测量设备已全部经过检测并处于受控状态，有专人负责定期检查。

人员配备：为了确保定位放线和标高抄测的精度，测量放线人员必须持证上岗，并且做到人员固定、分工明确。

技术准备：认真熟悉图纸，掌握轴线尺寸，熟悉仪器，掌握仪器的使用要点，统一施测手势。

熟悉划点、线、扶尺、弹墨线等细部操作要点提前绘制各部位施测平面图，并注明主要施测方法。

工程定位控制测量首先施工单位应与建设单位办理测绘成果控制点签字交接手续。

建设单位应提供给施工单位一份由测绘院提供的测绘成果报告。

施工单位应根据提供的控制点将平面坐标及标高控制点引测到施工现场不易被受损的部位。

施工方格控制网必须经初定、精测和检测三步进行，并且施工单位应定期由专人负责进行复核并做好控制点的维护工作。

根据施工现场及周围环境条件，选择适当地方按一次埋设、多种用途、长期使用的原则埋设首级控制点、组成一个完全能满足施工放样及沉降观测需要的永久性施工控制网。

控制点按要求进行技术处理、控制点所处位置要保证今后不被占用且障碍较少、以使对控制点进行使用和保护。

控制点既作平面控制之用，又作标高控制之用。

工程开始前，根据工程结构情况，利用首级控制点，放出二级控制点作为施工的二级控制，并进行联测复核。

该控制点既可用于细部点的放样，同时又可用作对工程上各节点的复核检测。

施工现场通过控制点OQ2675(H=204.871m)点，通过LSD中间转点分别向施工现场引测布置3个标高控制点，为了能保证工程施工方便需要，并交接给劳务班组；主楼设置4个坐标控制点用以楼座定位控制点（其中有2个呈十字交叉的控制点作备用）。

注意定位坐标控制点要选择有代表性的点，否则将会给施工带来不便。

为了方便高程测量，在施工现场布置2个高程控制点，从OQ2675点出发进行高程闭合测量，测量误差满足±60√n测量规范误差要求。

施工测量放线方法与技巧1.制定测量方案：在进行测量放线之前，需要制定测量方案。

根据工程图纸和工程要求，确定测量的控制点和放线的方式，包括放线的起点和终点、测量控制点的位置等。

2.确定基准点：基准点是进行测量放线的参考点，一般是固定的物体或地面，可以确保测量的准确性。

在选择基准点时，需要考虑其固定性和稳定性，以及其与所测量对象的相对位置关系。

3.使用测量仪器：常用的施工测量仪器包括经纬仪、全站仪、测量表等。

在进行测量时，需要根据具体情况选择合适的测量仪器并熟悉其使用方法和操作流程。

4.测量放线：将测量仪器放置在起点，并根据测量方案进行仪器的调整和校正。

然后，根据要求的方向和距离进行放线，将放线点标记出来。

5.控制测量误差：在进行放线过程中，需要注意控制测量误差。

通过调整仪器、采用合理的放线方式和辅助测量手段，可以尽量减小误差。

6.检查和修正：在放线完成后，需要对放线结果进行检查和修正。

可以使用辅助测量手段来验证放线结果的准确性，并进行必要的修正。

7.记录和报告：在进行测量放线时，需要及时记录和报告测量结果。

记录包括测量仪器的使用情况、放线点的坐标和放线路径等信息，以备后续使用和查看。

对于施工测量放线而言，还有一些技巧可以提高工作效率和准确性：1.选取适当的放线方式：根据具体情况选择合适的放线方式，可以提高放线的准确性和效率。

对于长距离放线，可以采用三角测量法或者细分放线法，对于短距离放线，可以直接使用测量仪器进行放线。

2.注意放线精度：放线的精度直接影响施工的质量，因此需要注意放线精度的控制。

可以通过增加控制点、采用闭合环路测量等手段来提高放线精度。

3.使用辅助工具：在进行放线时，可以使用辅助工具来提高放线的准确性。

比如使用放线尺、平行线仪等工具来辅助放线，可以减小误差。

4.注意测量环境：在进行放线时，需要注意测量环境对放线精度的影响。

比如，避免在大风天气或者霾天进行放线，尽量选择天气稳定的时候进行测量。

房屋建筑工程测量放线控制摘要: 近年来，我国社会主义市场经济快速发展，同时带动了房屋建筑工程的蓬勃发展，房主建筑测量放线施工技术是一项具有高精度要求的工作，贯穿于房主建筑工程的始终，对于整个房屋建筑工程的施工质量有着直接的影响，因此要不断提高测量放线施工技术水平，推动房屋建筑工程的快速发展。

关键词：房屋建筑；测量放线；施工技术；控制一、房屋建筑测量中放线施工必要性在房屋建筑测量中放线施工为房屋建筑施工基础工作，如果测量放线这个环节没有掌控好，那么房屋建筑便难免会生成各种各样的问题。

在整体施工阶段测量放线都是处于运行状态的，同时对施工工作起到引导作用。

而且测量放线按照房屋建筑始终进程划分，即可被分成初始定位、主体测量与基础测量放线。

定位测量环节，进行首次放线；基础测量是继安装完定位桩以后，做放线测量的复核工作；而主体放线测量继正式开始建筑施工以后进行，同时要对竣工之前全部测量与施工工作给予指导。

以上三部分即是房屋建筑测量放线的主要构成，同时也是房屋建筑总体建设质量的有力确保，因此房屋建筑建设时期，将测量放线环节控制好是非常必要的。

二、房屋建筑测量放线的施工技术1.基础施工测量放线1.1设置基础导线网在房屋建筑的基础施工过程中，由于地形环境复杂多变，各种地理、条件地势复杂交错，存在各种交错起伏和自然变化，因此为了对基础工程进行准确测量控制，必须在开工之前的基础场地中设置2～4个桩位，使它们构成导线控制网，以此保障单位工程轴网更好地建立起来。

一般在基础施工场区的四周以及中间高处位置必须设置一处位置，保证两者能够进行通视，通过全站仪能够进行准确投测。

在设置导线以及导线网时，需要按精度等级来进行不同的划分，具体可以分为1、2、3、4等不同的等级。

1.2设置控制桩及投测轴线控制桩位于完整的基岩上，可直接将控制点设置在基岩面上。

控制桩点设置完成后，须在其四周设置安全的围护设施，要确保围护设施醒目、清晰，能够被人们注意到，这样才能够起到保护控制桩的作用。

工程施工中测量放线步骤工程施工中的测量放线工作是非常重要的一项工作，它直接影响到整个工程的质量和进度。

在工程施工过程中，测量放线工作是必不可少的一项工作，它直接影响到整个工程的质量和进度。

本文将重点介绍工程施工中测量放线的步骤和注意事项，以便工程施工人员能够正确、快速、准确地完成测量放线工作。

一、前期准备1.了解工程图纸：在进行测量放线工作之前，工程施工人员必须对工程图纸有一定的了解，熟悉和掌握图纸的图例、比例尺、坐标体系等内容，以便顺利进行测量放线工作。

2.准备测量工具：进行测量放线工作需要使用一系列的测量工具，包括测量尺、划线墨线、铅锤、放线器、测距仪等工具。

3.确定测量放线起点：在进行测量放线工作之前，必须确定测量放线起点，通常情况下，起点选择在工程的主要控制点上，如转角点、立柱、基桩等处。

二、测量放线的步骤1.确定放线方向：确定放线方向是测量放线工作的第一步，通常情况下，放线方向选择在工程图纸上的主要控制线上，如建筑物的外墙线、主要隔墙线等。

2.确定放线的长度：根据工程图纸上的尺寸和比例尺，确定放线的长度，使用测量尺或测距仪进行测量。

3.放线工具的使用：使用放线器和划线墨线进行放线，首先在起点处确定放线的方向和长度，然后在目标点处用铅锤和划线墨线进行标记。

4.检查放线的准确性：在进行放线工作之后，必须对放线进行检查，确保放线的准确性，包括放线的方向、长度和位置是否符合工程图纸要求。

5.调整放线位置：如果发现放线的位置有偏差，必须及时进行调整，使用放线器和划线墨线重新进行放线工作。

6.做好放线记录：在进行放线工作之后，必须做好放线记录，记录放线的位置、方向、长度等信息，并在工程图纸上进行标注。

7.测量放线的安全注意事项：在进行测量放线工作时，必须注意安全，必须穿戴好安全帽、安全鞋等防护用具，确保自己的安全。

三、测量放线的注意事项1.严格按照工程图纸要求进行测量放线工作，确保放线的准确性。

2.在进行放线工作时，必须严格遵守安全操作规程，保证工作人员的人身安全。

第一节测量控制与放线图的绘制（一）测量控制1.1建筑场地的施工控制网分为平面控制网和高程度控制网。

1.1.1平面控制网：一般民用建筑----建筑基线工业建筑----建筑方格网建筑基线：在地势比较平坦，面积不大的小型施工现场，常布设一条或几条基准线，作为施工测量的平面控制，称为建筑基线。

建筑基线根据建筑物的分布，现场地形条件及原有测图控制点的分布情况，可布设成①三点直线型②三点直角型③四点丁字形④五点十字型。

建筑基线就是通常所说的控制线。

布设建筑基线应注意：建筑基线应平行或垂直于主要建筑物的轴线，数字轴或字母轴。

一般长方向控制数字轴，短方向控制字母轴。

建筑基线相邻点之间互相通视，点位不受施工影响，且能长期保存，基线点应不少于三个，以便随时检测建筑基线有无变动。

建筑方格网：在大中型施工场地上，尤其是建筑物比较密集且规则的施工场地，常布设成正方形或矩形施工控制网，作为施工测量的平面控制，称为建筑方格网。

建筑方格网轴线与主要建筑物轴线平行或垂直，可利用直角坐标法进行建筑物的定位，测设比较方便，而且精度较高。

其缺点是必须按照总平面图布置，其点位选择受到一定限制，不够灵活，从而导致一些点使用不够方便或易受破坏，而且测设工作量也大。

1.1.2高程控制建筑施工场地的高程控制测量主要来用水准测量方法。

水准网应尽量与国家水准点联测。

在工程开工之前，建设单位应提供由规划部门出具的坐标图及水准点高程图。

作为施工的依据。

水准点应布设在土质坚实、不受震动影响，便于长期保存、使用的地方，并埋设永久性标志。

在施工现场，墙上可以布置水准点，但墙上水准点应选设于稳定的建筑物上，点位应便于寻找，符合规定。

场区内高程控制网，应布设成闭合环线，符合路线。

水准点可单独布设在场地相对稳定的区域，也可设置在平面控制点的标石上。

水准点间距宜小于1km，距离建筑物不宜小于25m，距离回土边线不宜小于15m。

建筑场地的高程控制测量：建筑场地高程控制点的密度，应尽可能满足在施工放样时安置一次仪器即可测设出所需的高程点，而且在施工期间，高程控制点的位置稳固不变，对于小型施工场地，高程控制网可一次性布设，当场地面积较大时，高程控制网可分为首级网和加密网两级布设，相应的水准点称为基本水准点和施工水准点。
