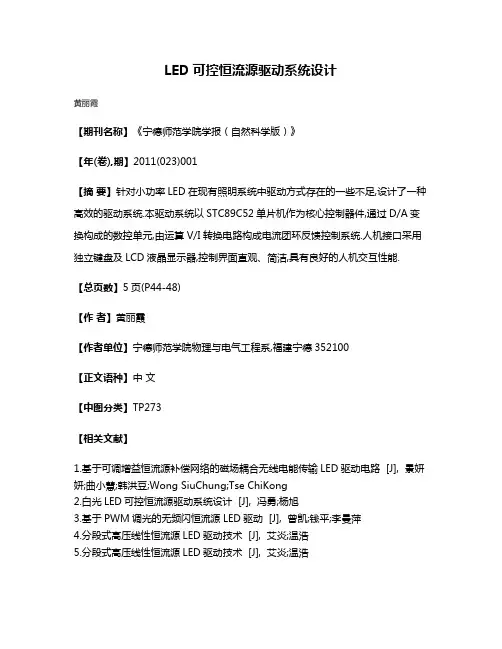

LED可控恒流源驱动系统设计

LED可控恒流源驱动系统设计
黄丽霞
【期刊名称】《宁德师范学院学报（自然科学版）》
【年(卷),期】2011(023)001
【摘要】针对小功率LED在现有照明系统中驱动方式存在的一些不足,设计了一种高效的驱动系统.本驱动系统以STC89C52单片机作为核心控制器件,通过D/A变换构成的数控单元,由运算V/I转换电路构成电流团环反馈控制系统.人机接口采用独立键盘及LCD液晶显示器,控制界面直观、简洁,具有良好的人机交互性能.【总页数】5页(P44-48)
【作者】黄丽霞
【作者单位】宁德师范学院物理与电气工程系,福建宁德352100
【正文语种】中文
【中图分类】TP273
【相关文献】
1.基于可调增益恒流源补偿网络的磁场耦合无线电能传输LED驱动电路 [J], 景妍妍;曲小慧;韩洪豆;Wong SiuChung;Tse ChiKong

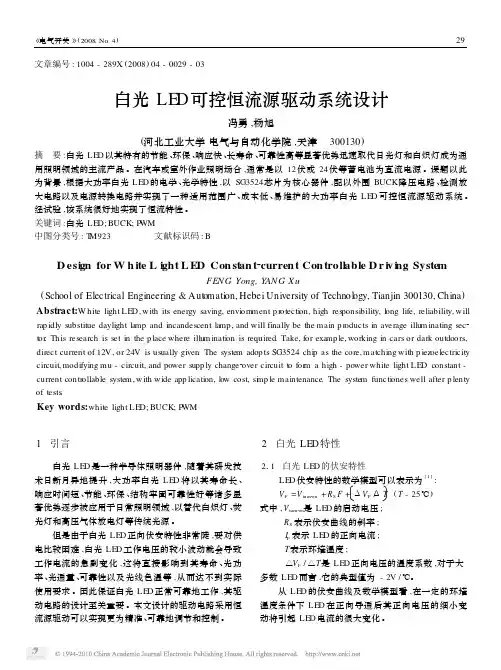

2.白光LED可控恒流源驱动系统设计 [J], 冯勇;杨旭
3.基于PWM调光的无频闪恒流源LED驱动 [J], 曾凯;钱平;李曼萍
4.分段式高压线性恒流源LED驱动技术 [J], 艾炎;温浩
5.分段式高压线性恒流源LED驱动技术 [J], 艾炎;温浩
因版权原因，仅展示原文概要，查看原文内容请购买。

LED驱动电源恒流电路方案详解LED驱动电源是一种将交流电转换成直流电，并能稳定地提供给LED 供电的设备。

恒流电路是其中一种常见的驱动方案，其主要功能是通过控制电流大小来保证LED的工作电流始终保持在一定范围内，从而实现LED 的稳定工作。

一、恒流电路的原理恒流电路的原理是通过电流控制器（current controller）来控制供电电流。

当LED的电流变化时，电流控制器会尽量保持输出电流不变，从而保证LED的光亮度稳定。

通常情况下，电流控制器的工作原理可以分为两种方式：线性驱动和开关驱动。

线性驱动方式：电流控制器通过调节电源电压和输出电阻来控制电流大小。

当LED电压波动时，电流控制器会自动调节电源电压，使得输出电流恒定。

这种方式的优点是简单可靠，成本较低，但效率较低，产生的功耗较大。

开关驱动方式：电流控制器通过开关元件（如晶体管、MOS管等）控制电流。

当LED电压波动时，电流控制器通过调节开关元件的导通时间来控制电流大小。

这种方式的优点是效率高，灵活可控，但需要较复杂的控制电路和开关元件。

二、恒流电路的主要组成部分1.整流桥：负责将交流电转换为直流电，并提供给后续的电路进行处理。

2.滤波电容：用于减小输出直流电的波动，使得输出电流更加稳定。

3.电流控制器：根据LED的工作电流要求，通过调节电源电压或开关元件导通时间来控制输出电流及保持其稳定。

4.电阻调节器：通过调节电阻的大小来调整电流控制器的工作点，实现输出电流的精确调节。

三、恒流电路的设计要点1.选择合适的电流控制器：根据LED的工作电流要求和驱动电压范围选择合适的电流控制器。

常用的电流控制器有线性调节型和开关型两种，可以根据具体需求进行选择。

2.设计适当的电阻调节器：电阻调节器的设计应符合LED的工作电流要求，同时要注意电阻的耗散功率不能过大，以免影响电路的稳定性和寿命。

3.选择合适的整流桥和滤波电容：整流桥和滤波电容的选择应根据驱动电流和电压波动范围来确定，以确保输出电流的稳定性和纹波的较小。

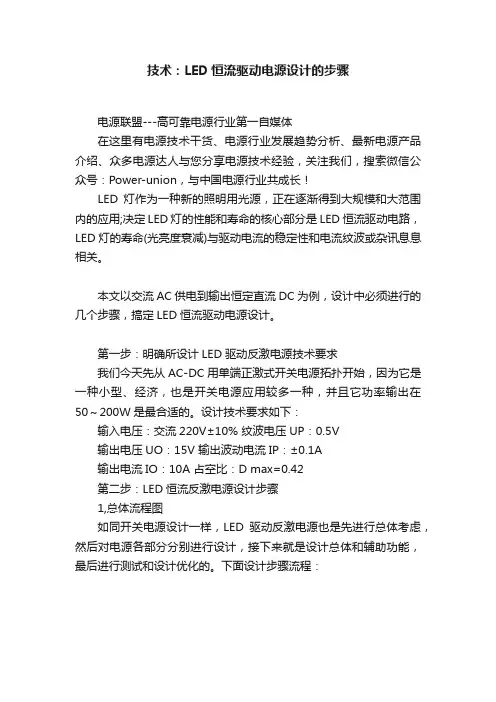

技术：LED恒流驱动电源设计的步骤电源联盟---高可靠电源行业第一自媒体在这里有电源技术干货、电源行业发展趋势分析、最新电源产品介绍、众多电源达人与您分享电源技术经验，关注我们，搜索微信公众号：Power-union，与中国电源行业共成长！LED灯作为一种新的照明用光源，正在逐渐得到大规模和大范围内的应用;决定LED灯的性能和寿命的核心部分是LED恒流驱动电路，LED灯的寿命(光亮度衰减)与驱动电流的稳定性和电流纹波或杂讯息息相关。

本文以交流AC供电到输出恒定直流DC为例，设计中必须进行的几个步骤，搞定LED恒流驱动电源设计。

第一步：明确所设计LED驱动反激电源技术要求我们今天先从AC-DC用单端正激式开关电源拓扑开始，因为它是一种小型、经济，也是开关电源应用较多一种，并且它功率输出在50～200W是最合适的。

设计技术要求如下：输入电压：交流220V±10%纹波电压UP：0.5V输出电压UO：15V 输出波动电流IP：±0.1A输出电流IO：10A 占空比：D max=0.42第二步：LED恒流反激电源设计步骤1,总体流程图如同开关电源设计一样，LED驱动反激电源也是先进行总体考虑，然后对电源各部分分别进行设计，接下来就是设计总体和辅助功能，最后进行测试和设计优化的。

下面设计步骤流程：2. 驱动电源模块功能图第三步：变压器设计1、输出变压器次级电压U2计算UL是输出扼流圈在内次级线圈的电压降，Uf是输出二极管的正向电压。

最低的次级电压U2min为：设： (设定肖特基二极管)，则2、初、次级线圈计算输入直流电压U1的最小值使用按输出电路计算求得的U1min值。

根据中国输配电情况U1=200～253V,则变压比N为根据输出容量磁心尺寸关系表3-4 [2] 选取EI-30。

它的有效面积为S=111mm2。

磁心材质相当于TDK的H7C4,最大工作磁道密度Bm可从图3-4中查得.实际使用时的磁心温度约100℃，且要选择能保持线性范围的Bm，即0.3T以下。

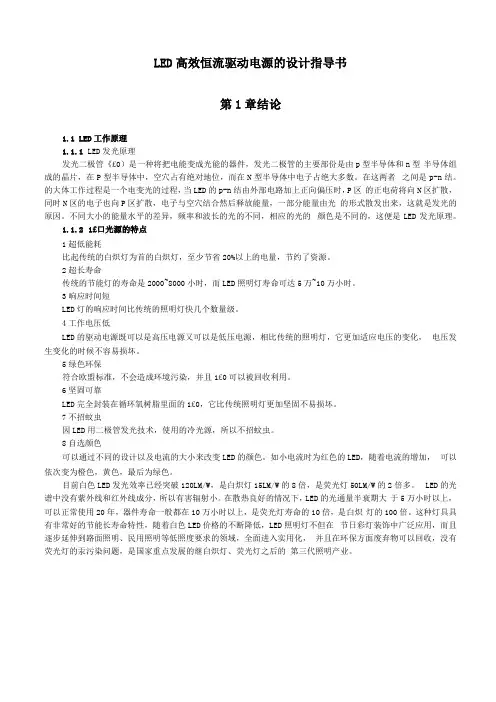

LED高效恒流驱动电源的设计指导书第1章结论1.1 LED工作原理1.1.1LED发光原理发光二极管《£0）是一种将把电能变成光能的器件，发光二极管的主要部份是由p型半导体和n型半导体组成的晶片，在P型半导体中，空穴占有绝对地位，而在N型半导体中电子占绝大多数。

在这两者之间是p-n结。

的大体工作过程是一个电变光的过程，当LED的p-n结由外部电路加上正向偏压时，P区的正电荷将向N区扩散，同时N区的电子也向P区扩散，电子与空穴结合然后释放能量，一部分能量由光的形式散发出来，这就是发光的原因。

不同大小的能量水平的差异，频率和波长的光的不同，相应的光的颜色是不同的，这便是LED发光原理。

1.1.21£口光源的特点1超低能耗比起传统的白炽灯为首的白炽灯，至少节省20%以上的电量，节约了资源。

2超长寿命传统的节能灯的寿命是2000~8000小时，而LED照明灯寿命可达5万~10万小时。

3响应时间短LED灯的响应时间比传统的照明灯快几个数量级。

4工作电压低LED的驱动电源既可以是高压电源又可以是低压电源，相比传统的照明灯，它更加适应电压的变化，电压发生变化的时候不容易损坏。

5绿色环保符合欧盟标准，不会造成环境污染，并且1£0可以被回收利用。

6坚固可靠LED完全封装在循环氧树脂里面的1£0，它比传统照明灯更加坚固不易损坏。

7不招蚊虫因LED用二极管发光技术，使用的冷光源，所以不招蚊虫。

8自选颜色可以通过不同的设计以及电流的大小来改变LED的颜色。

如小电流时为红色的LED，随着电流的增加，可以依次变为橙色，黄色，最后为绿色。

目前白色LED发光效率已经突破120LM/W，是白炽灯15LM/W的8倍，是荧光灯50LM/W的2倍多。

LED的光谱中没有紫外线和红外线成分，所以有害辐射小。

在散热良好的情况下，LED的光通量半衰期大于5万小时以上，可以正常使用20年，器件寿命一般都在10万小时以上，是荧光灯寿命的10倍，是白炽灯的100倍。

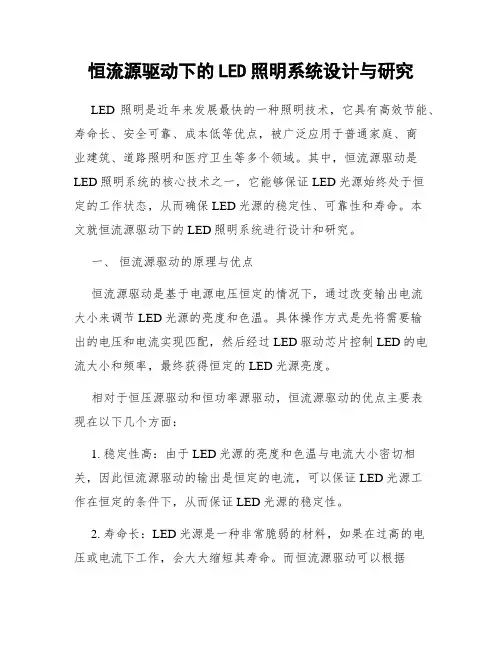

恒流源驱动下的LED照明系统设计与研究LED照明是近年来发展最快的一种照明技术，它具有高效节能、寿命长、安全可靠、成本低等优点，被广泛应用于普通家庭、商业建筑、道路照明和医疗卫生等多个领域。

其中，恒流源驱动是LED照明系统的核心技术之一，它能够保证LED光源始终处于恒定的工作状态，从而确保LED光源的稳定性、可靠性和寿命。

本文就恒流源驱动下的LED照明系统进行设计和研究。

一、恒流源驱动的原理与优点恒流源驱动是基于电源电压恒定的情况下，通过改变输出电流大小来调节LED光源的亮度和色温。

具体操作方式是先将需要输出的电压和电流实现匹配，然后经过LED驱动芯片控制LED的电流大小和频率，最终获得恒定的LED光源亮度。

相对于恒压源驱动和恒功率源驱动，恒流源驱动的优点主要表现在以下几个方面：1. 稳定性高：由于LED光源的亮度和色温与电流大小密切相关，因此恒流源驱动的输出是恒定的电流，可以保证LED光源工作在恒定的条件下，从而保证LED光源的稳定性。

2. 寿命长：LED光源是一种非常脆弱的材料，如果在过高的电压或电流下工作，会大大缩短其寿命。

而恒流源驱动可以根据LED的特性调整输出电流，从而避免了LED光源过流的情况，延长了其使用寿命。

3. 输出功率高：恒流源驱动可以在保证LED光源不过流的情况下输出最大的功率，这是恒压源驱动和恒功率源驱动所不具备的优点。

二、恒流源驱动下的LED照明系统设计恒流源驱动下的LED照明系统设计主要分为恒流控制电路设计和光源选择两个部分。

1. 恒流控制电路设计恒流控制电路是恒流源驱动下的LED照明系统的核心部分，其主要作用是控制LED工作时的电流大小和频率，保证LED照明系统的稳定性和寿命。

恒流控制电路的设计需要考虑以下几个方面：（1）选择合适的电源：恒流源驱动下的LED照明系统需要有一个可靠的电源，可以提供稳定的电压和恒定的电流。

常见的电源有恒流型电源和恒压型电源，其中恒流型电源更适合LED照明系统的恒流源驱动。

LED驱动电源恒流电路方案设计详解一、引言LED（Light Emitting Diode）作为一种新型的发光元件，由于其高效、长寿命、低功耗和环保等特点，已经广泛应用于照明、显示、通信和汽车行业等领域。

由于LED的亮度与注入电流之间的关系呈非线性特性，为了确保LED的工作性能和寿命，必须采用恒流驱动方式。

本文将详细介绍LED驱动电源恒流电路方案设计的各个重要部分和关键参数。

二、基本原理恒流驱动的LED电源主要通过对驱动电流进行精确控制来保持LED的亮度恒定。

常见的恒流驱动方式有线性调整电流、PWM调光和开关电源调整电流等，其中开关电源调整电流方式具有成本低、效率高和体积小等优点。

三、方案设计1.整流电路：将交流电转换为直流电的整流电路是LED驱动电源的基础，常见的整流电路有整流桥式电路和谐振电路等。

整流电路应具备稳定的输出电压和低的纹波电流。

2.滤波电路：滤波电路主要去除整流电路输出的纹波电压和纹波电流，以保证输出电压和电流的稳定性。

常见的滤波电路有电容滤波和电感滤波等。

3.恒流控制电路：恒流控制电路是LED驱动电源中最重要的部分，其主要功能是确保输出电流的稳定性，以保障LED的亮度和寿命。

常见的恒流控制方法有反馈控制和开环控制两种。

在反馈控制中，可以通过调整电阻、电流比较器和反馈回路等来控制输出电流。

开环控制则主要通过设置器件的参数来实现，如电阻、电感和电容等。

4.保护电路：保护电路主要用于预防LED驱动电源过压、过流和过温等异常情况，以保护LED的正常工作和延长其寿命。

常见的保护电路有过压保护、过流保护和过温保护等。

四、关键参数1.输出电流：输出电流是LED驱动电源中最关键的参数之一，它决定了LED的亮度和寿命。

输出电流应根据LED的特性和应用场景来确定，一般常见的输出电流为350mA、500mA和700mA等。

2.输出电压：输出电压是LED驱动电源的另一个重要参数，它应根据所驱动的LED串联电压来确定。

LED高效恒流驱动电源的设计指导书第1章绪论1.1 LED工作原理1.1.1 LED发光原理发光二极管（LED）是一种将把电能变成光能的器件，发光二极管的主要部份是由p型半导体和n型半导体组成的晶片，在P型半导体中，空穴占有绝对地位，而在N型半导体中电子占绝大多数。

在这两者之间是p-n结。

的大体工作过程是一个电变光的过程，当LED的p-n结由外部电路加上正向偏压时，P区的正电荷将向N区扩散，同时N区的电子也向P区扩散，电子与空穴结合然后释放能量，一部分能量由光的形式散发出来，这就是发光的原因。

不同大小的能量水平的差异，频率和波长的光的不同，相应的光的颜色是不同的，这便是LED发光原理。

1.1.2 LED光源的特点1超低能耗比起传统的白炽灯为首的白炽灯，至少节省20%以上的电量，节约了资源。

2超长寿命传统的节能灯的寿命是2000~8000小时，而LED照明灯寿命可达5万~10万小时。

3响应时间短LED灯的响应时间比传统的照明灯快几个数量级。

4工作电压低LED的驱动电源既可以是高压电源又可以是低压电源，相比传统的照明灯，它更加适应电压的变化，电压发生变化的时候不容易损坏。

5绿色环保符合欧盟标准，不会造成环境污染，并且LED可以被回收利用。

6坚固可靠LED完全封装在循环氧树脂里面的LED，它比传统照明灯更加坚固不易损坏。

7不招蚊虫因LED用二极管发光技术，使用的冷光源，所以不招蚊虫。

8自选颜色可以通过不同的设计以及电流的大小来改变LED的颜色。

如小电流时为红色的LED，随着电流的增加，可以依次变为橙色，黄色，最后为绿色。

目前白色LED发光效率已经突破120LM/W，是白炽灯15LM/W的8倍，是荧光灯50LM/W的2倍多。

LED的光谱中没有紫外线和红外线成分，所以有害辐射小。

在散热良好的情况下，LED的光通量半衰期大于5万小时以上，可以正常使用20年，器件寿命一般都在10万小时以上，是荧光灯寿命的10倍，是白炽灯的100倍。

精品毕业论文下载尽在我的主页兰州工业学院毕业设计（论文）题目 LED照明恒流驱动电源的设计系别电气工程系专业电气自动化技术班级电自09-1班姓名学号指导教师（职称）日期2012年2月27日摘要本次设计为LED的照明恒流驱动电源，系统大致分为五个模块：单片机控制模块、数模（D/A）转换模块、恒流源模块、模数（A/D）转换模块、显示模块。

单片机控制模块以单片机AT89S52为核心，通过键盘预置电流值，单片机输出相应的数字信号给D/A转换器，D/A转换器输出的模拟信号送到运算放大器，通过恒流源控制主电路电流大小。

实际输出的电流再通过采样电阻采样变成电压信号，经A/D转换后将信号反馈到单片机中。

单片机将反馈信号与预置值比较，根据两者间的差值调整输出信号大小。

显示模块采用LED显示屏与8255连接设计成10进制8位数码动态显示电路。

键盘模块采用常见4×4矩阵键盘，用动态扫描方式读取外部按键动作，这样设计可靠，配合AT89S52单片机可以很轻松的实现按键输入。

此外，本设计可实现输出电流100～1000mA且有步进调整功能。

关键词：单片机；键盘控制； D/A转换；恒流源； A/D转换；译码显示ABSTRACTThe design for the LED lighting constant current driver, the system can be divided into five modules: a single-chip control module, D / A( D / A ) conversion module, a constant current source module, module ( A / D ) conversion module, display module. Single chip control module on AT89S52 single-chip microcomputer as the core, through the keyboard to preset current value, the output of the single chip digital signal corresponding to the D / A converter, D / A converter output analog signal to the operational amplifier, through a constant-current source control main circuit current size. The actual output current through the sampling resistor sampling is changed into voltage signal, the A / D conversion signal feedback to the mcu. MCU feedback signal and the preset value will be compared, according to the difference between the two output signal for adjusting the size of. Display module using LED display screen and the 8255 connection is designed into 10 binary 8 bit digital dynamic display circuit. Keyboard module uses a common 4 x 4 matrix keyboard, using dynamic scanning mode to read the external button action, so the design of reliable, with AT89S52 MCU can easily achieve the key input. In addition, the design can realize the output current of 100 ~ 1000mA and step adjustment function.Key words: single chip microcomputer; keyboard control; D / A conversion; constant目录1 绪论 (1)1．1 引言 (1)1．2 LED发展现状及应用意义和前景 (1)1．2．1国内外应用及发展现状 (1)1．2．2 课题研究意义 (2)2 总体结构设计与论证 (4)3 硬件电路设计 (7)3．1 单片机模块的设计 (7)3．1．1 单片机的选择 (7)3．1．2 AT89S52单片机功能特性描述 (7)3．1．3 AT89S52引脚功能描述 (7)3．1．4 AT89S52基本连接图 (10)3．2 D/A与A/D电路设计 (10)3．2．1 D/A转换器 (10)3．2．2 A/D转换器 (12)3．3 显示模块设计 (14)3．3．1 显示模块方案论证 (14)3．3．2 LED显示器的工作原理 (14)3．3．3 显示模块电路 (16)3．4 键盘模块方案 (17)3．4．1 方案论证 (17)3．4．2 键盘模块的电路 (18)3．5 恒流源模块的设计 (19)3．6 稳压电源电路 (21)4 软件设计 (23)4．1 编程语言描述 (23)4．2 主程序流程图 (23)4．3键盘处理程序 (23)4．4 显示处理程序 (25)结论 (27)致谢 (28)参考文献 (29)1 绪论1．1 引言近年来，世界范围内的能源短缺和环境污染问题越来越严重，节能减排成为全世界共同关注的研究课题。

led恒流驱动电源课程设计一、教学目标本课程旨在让学生了解和掌握LED恒流驱动电源的相关知识，包括其工作原理、设计要点、应用领域等。

在知识目标方面，学生需要理解LED的基本特性、恒流驱动的必要性以及相关电路元件的功能。

技能目标方面，学生应能够分析LED恒流驱动电源的电路图，设计简单的LED恒流驱动电路。

情感态度价值观目标方面，培养学生对新能源技术的兴趣，增强环保意识和创新精神。

二、教学内容本课程的教学内容主要包括LED恒流驱动电源的基本原理、电路设计、关键元件选型、性能测试及应用案例。

具体安排如下：1.第1-2课时：LED的基本特性及其驱动方式，介绍LED的工作原理、发光特性以及常见的驱动方式。

2.第3-4课时：恒流驱动电源的设计原理，讲解恒流驱动电源的必要性、设计原则及其电路组成。

3.第5-6课时：电路元件选型与分析，介绍电源芯片、电阻、电容等关键元件的选型依据及应用实例。

4.第7-8课时：LED恒流驱动电源的性能测试与优化，讲解测试方法、测试指标及其优化策略。

5.第9-10课时：应用案例分析，分析实际应用中的LED恒流驱动电源设计，提高学生解决问题的能力。

三、教学方法为提高教学效果，本课程将采用多种教学方法相结合的方式，包括：1.讲授法：用于讲解基本概念、原理和设计方法，确保学生掌握理论知识。

2.案例分析法：通过分析实际应用案例，使学生更好地理解理论知识，提高解决问题的能力。

3.实验法：安排实验室实践环节，让学生亲自动手搭建LED恒流驱动电路，培养实际操作能力。

4.讨论法：学生分组讨论，激发学生思考，培养团队合作精神。

四、教学资源为实现教学目标，本课程将采用以下教学资源：1.教材：选用《LED照明技术与应用》等权威教材，为学生提供系统的理论知识。

2.参考书：提供《LED驱动电源设计》等参考书籍，丰富学生的知识储备。

3.多媒体资料：制作PPT、视频等多媒体资料，生动形象地展示课程内容。

4.实验设备：提供实验室及相关设备，让学生亲身体验LED恒流驱动电路的设计与实践。

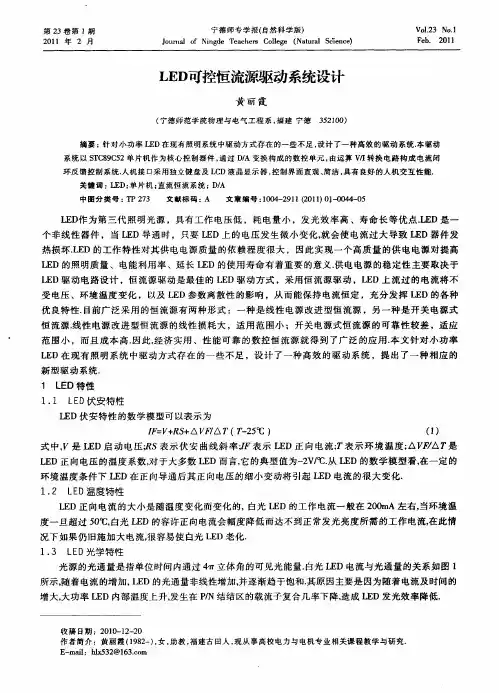

LED 可控恒流源驱动系统设计
LED 作为第三代照明光源，具有工作电压低，耗电量小，发光效率高、寿命长等优点.LED 是一个非线性器件，当LED 导通时，只要LED 上的电压发生微小变化,就会使电流过大导致LED 器件发热损坏.LED 的工作特性对其供电电源质量的依赖程度很大，因此实现一个高质量的供电电源对提高LED 的照明质量、电能利用率、延长LED 的使用寿命有着重要的意义.供电电源的稳定性主要取决于LED 驱动电路设计，恒流源驱动是最佳的LED 驱动方式，采用恒流源驱动，LED 上流过的电流将不受电压、环境温度变化，以及LED 参数离散性的影响，从而能保持电流恒定，充分发挥LED 的各种优良特性.目前广泛采用的恒流源有两种形式：一种是线性电源改进型恒流源，另一种是开关电源式恒流源.线性电源改进型恒流源的线性损耗大，适用范围小; 开关电源式恒流源的可靠性较差，适应范围小，而且成本高.因此,经济实用、性能可靠的数控恒流源就得到了广泛的应用.本文针对小功率LED 在现有照明系统中驱动方式存在的一些不足，设计了一种高效的驱动系统，提出了一种相应的新型驱动系统。

1 LED 特性
1.1 LED 伏安特性
LED 伏安特性的数学模型可以表示为
IF=V+RS+△VF/△T ( T-25℃) (1)。

照明LED恒流源驱动的设计的开题报告一、选题背景和意义随着LED照明技术的快速发展，LED已经逐渐成为一种新型的照明光源。

LED照明具有高效节能、长寿命、环保等特点，因此在照明领域得到广泛应用。

而LED照明灯具的驱动电路是整个照明系统的关键部分，恰当的驱动电路能够提高LED的效率、延长LED的寿命并且保证LED的稳定工作。

本次开题报告将研究照明LED恒流源驱动的设计，主要解决以下问题：1.设计一个稳定可靠的照明LED恒流源驱动电路，实现恒流源驱动LED照明灯具。

2.研究和分析恒流源驱动电路的工作原理，掌握照明LED的驱动技术。

3.探讨驱动电路的设计方法和步骤，提高LED照明灯具的性能和效率。

二、主要研究内容本次开题报告的主要研究内容如下：1.照明LED恒流源驱动电路的设计原理和基本结构。

2.研究不同拓扑结构的照明LED恒流源驱动电路，如降压电路、升压电路、升降压电路等。

3.分析驱动电路中各个元器件的参数选择和计算方法。

4.设计一个简单且稳定可靠的照明LED恒流源驱动电路，仿真验证电路的性能。

三、研究方法和技术路线本次研究采用理论分析和实验仿真相结合的方法，具体技术路线如下：1.了解照明LED的基本工作原理和特性，分析照明LED的需求及特点。

2.针对常见的降压、升压、升降压电路，分析其原理和优缺点，选择合适的电路拓扑。

3.在理论计算的基础上，对电路中各个元器件进行参数选择和明确设计目标。

4.根据电路原理图设计PCB电路板，并进行实验仿真，验证电路的性能。

5.通过实验仿真数据分析，进一步完善和优化电路设计。

四、研究进度和计划安排本次研究的主要进度和计划安排如下：1.开题报告撰写和评审：2021年4月2.文献查阅和资料收集：2021年4月-2021年5月3.电路设计和仿真：2021年5月-2021年6月4.实验测试和数据分析：2021年6月-2021年7月5.毕业论文撰写：2021年8月-2021年10月6.答辩和论文提交：2021年10月五、预期研究成果通过本次研究，预计可以实现以下几个方面的具体成果：1.设计一个稳定可靠的照明LED恒流源驱动电路，能够满足照明LED的实际需求。

大功率LED恒流驱动电路的设计分析与实例大功率LED恒流驱动电路是一种用于供电给高功率LED灯的电路，其主要功能是保证LED灯的亮度和寿命稳定，并提供可靠的电流供应。

在设计和分析大功率LED恒流驱动电路时，需要考虑电路的功率、效率、稳定性、保护措施等方面的因素。

本文将介绍大功率LED恒流驱动电路设计的分析与实例，并探讨其重要考虑因素。

首先，大功率LED恒流驱动电路的设计要考虑电源的选择。

由于大功率LED需要较高的电流和电压供应，常见的电源如开关电源或恒流电源可满足要求。

开关电源具有调节和保护功能，但也存在噪音和电磁干扰等问题。

而恒流电源具有稳定的电流输出，但需要进行功率调节以适应不同的照明需求。

其次，大功率LED恒流驱动电路的设计还需考虑恒流源的选择。

恒流源可采用电流源或电压源，其中电流源更常用。

电流源可采用电流反馈调节的方式，通过采样和比较输入和输出电流来实现恒流输出。

电流反馈调节可采用稳压二极管或运放等方式，实现电流控制。

此外，大功率LED恒流驱动电路的保护措施也需要考虑。

由于LED灯具的亮度和寿命对电流的稳定性要求较高，因此需加入过流保护、过压保护和短路保护等功能。

过流保护可通过采用电阻、保险丝或电流检测电路来实现；过压保护可通过电压检测电路实现；短路保护可通过故障检测电路实现。

这些保护措施可提高电路的稳定性和可靠性。

最后，以一款具体的大功率LED恒流驱动电路为例进行分析。

该电路采用开关电源作为电源，并使用电压型恒流源。

电流反馈调节采用稳压二极管。

保护措施包括过流保护、过压保护和短路保护。

采用超级二极管进行过压保护，电源采用恒定输出电压的可调模式。

过流保护采用电流检测电路，通过检测电流超过一定值时，自动切断电源。

短路保护采用故障检测电路，通过检测负载端是否接通来实现。

在实际应用中，大功率LED恒流驱动电路的设计还需考虑效率问题。

高效率的恒流驱动电路可以减少能源消耗和热量产生，提高整个LED照明系统的效率。

led恒流驱动电源课程设计一、课程目标知识目标：1. 学生能理解LED的基本工作原理及特性，掌握恒流驱动电源在LED应用中的重要性。

2. 学生能够掌握恒流源电路的基本构成、工作原理及其在LED驱动中的应用。

3. 学生能够了解并描述不同类型的LED恒流驱动电源电路，以及它们在实际应用中的优缺点。

技能目标：1. 学生能够运用所学知识，设计简单的LED恒流驱动电源电路，并进行仿真或实验操作。

2. 学生能够通过计算和实践，掌握LED串联、并联电路中电流、电压的分配，并能够合理选择电路元件。

3. 学生能够分析和解决LED恒流驱动电源中可能出现的问题，优化电路设计。

情感态度价值观目标：1. 培养学生对电子技术的兴趣，激发他们探索科学原理的积极性。

2. 增强学生的环保意识，理解LED作为绿色光源在节能减排中的重要作用。

3. 培养学生的团队协作精神，通过合作设计电路，提高沟通与协作能力。

本课程针对高年级电子技术相关专业学生设计，课程性质为理论与实践相结合的综合性课程。

学生应具备一定的电子电路基础知识，能够理解并应用复杂电路原理。

教学要求强调知识与实践相结合，注重培养学生的动手能力和创新能力，通过课程学习，使学生达到既定的学习成果，为将来的专业发展打下坚实基础。

二、教学内容1. LED工作原理及其特性- LED的光电特性- LED的伏安特性- LED的应用领域2. 恒流驱动电源的原理- 恒流源的定义与作用- 恒流源电路的基本构成- 恒流源在LED驱动中的应用3. LED恒流驱动电源电路设计- 串联与并联LED电路分析- 恒流源电路的设计与计算- 电路元件的选择与应用4. 常见LED恒流驱动电源电路分析- 线性稳流源电路- 开关稳流源电路- 不同电路类型的优缺点对比5. LED恒流驱动电源的制作与调试- 电路图的绘制- 仿真软件的使用- 实际电路的搭建与调试6. 故障分析与优化- 电路故障诊断- 优化电路设计- 提高电源的可靠性和稳定性教学内容依据课程目标进行选择，注重科学性和系统性。

LED恒压/恒流驱动器参考设计设计特色1可装入增大的GU-10灯座2精确的初级侧恒压／恒流控制器省去了次级侧控制和光耦器2.1无需电流检测电阻，即可提高效率2.2可降低成本的低元件数量解决方案3过热保护功能—严格的容差范围(±5%)加上迟滞恢复，可确保PCB温度在所有条件下均处于安全范围内4自动重启动输出短路和开环保护5极高能效5.1在整个工作电压范围内的满载效率均超过74%5.2在265 VAC输入情况下，空载功耗<200 mW6超低漏电流：在265 VAC输入情况下<5 μA（无需Y电容）7绿色封装：无卤素和符合RoHS工作原理图1是使用LinkSwitch-II LNK605DG (U1)设计的通用输入10.5 V,350mA恒压／恒流反激式电源的电路图，适用于LED驱动器应用。

本设计专用于驱动3个LED灯串，为LED 在整个VF范围内提供额定输出电流。

集成电路U1内含功率开关器件、一个振荡器、一个CC/CV控制引擎、启动以及保护功能。

U1初级侧恒压／恒流控制功能可省去检测电阻和光耦器，因此极大节省了本设计的空间，这样能使驱动器轻易装入GU-10 LED灯壳。

桥式整流器BR1对AC输入电压进行整流。

整流后的DC由大容量电容C1和C3进行滤波。

电感L1与电容C1和C3共同组成一个π型滤波器，对差模传导EMI噪声进行衰减。

这种配置与Power Integrations变压器的E-shield™技术相结合，使得本设计在无需使用Y电容的情况下能够满足EMI标准EN55015 B级要求，并具有6 dB的裕量。

防火可熔电阻RF1可在AC上电时及差模流涌期间限制浪涌电流。

T1初级绕组的一侧接收经整流和滤波的DC电压。

MOSFET驱动初级绕组的另一侧。

D2、R4、R5和C4组成RCD-R箝位电路，用于限制漏感引起的漏极电压尖峰。

器件U1通过旁路(BP)引脚完全实现自供电，并对电容C2进行去耦。

led恒流驱动设计方案LED恒流驱动是一种将恒定电流通过LED芯片，从而使LED灯具能够稳定工作的驱动电路。

为了设计出高效、稳定的LED恒流驱动器，以下是一种设计方案。

首先，选择合适的LED恒流驱动芯片。

根据所需的电流和电压范围，选择具有恒流输出功能的驱动芯片。

同时，考虑芯片的工作频率和效率，以确保能够满足LED灯具的要求。

其次，设计电流检测电路。

电流检测电路能够实时检测LED电流的大小，并将其反馈给驱动芯片，从而实现恒流输出。

可以使用电流传感器或电阻来检测电流，然后将检测到的电流信号通过放大电路和滤波电路处理，最终送到驱动芯片。

然后，设计驱动电路。

驱动电路主要包括功率开关和滤波电路。

功率开关通过控制开关管的导通和截止，来调节输出电流的大小。

滤波电路则用于平滑输出电流，避免过大的脉动。

另外，设计过温保护电路。

由于LED的工作温度较高，过热会影响LED的寿命和稳定性。

因此，通过加入温度传感器和过温保护电路，可以在LED温度超过一定阈值时，自动降低输出电流或关断驱动电路，以保护LED的工作稳定性和寿命。

最后，进行整体电路设计和布线。

根据驱动芯片的引脚功能和特性，将各个功能电路按照一定的布线规则进行连接，并保证信号和电源的稳定性和可靠性。

在实际设计中，还需要考虑其他因素，比如输入电压范围、功率因素、EMI（电磁干扰）等。

同时，还要注意选用合适的元器件，比如电感、电容、二极管等。

此外，严格遵守安全标准，确保产品的安全性。

总之，LED恒流驱动设计方案需要综合考虑电流检测、驱动电路、过温保护和整体电路设计等多个因素。

通过合理选择元器件、合理布线和符合相关标准的设计，可以设计出高效、稳定、安全的LED恒流驱动器。
