AMC7135_350mA_恒流LED驱动电路总汇

LED驱动芯片方案应用介绍性能介绍AMC7135:AMC7135是一个低电压差●是一个低电压差，310mA与350mA固定电流输出的LED恒流驱动IC，先进的Bi-COMS结构使它具备低静态电流与输入输出低压差。

●AMC7135可以驱动一个1W的大功率白光LED，可应用于手电筒，矿灯，应急照明。

●AMC7135工作电压2.7-6伏（DC），可以很方便的使用可充式锂电池作为照明电源之用，也可以使用太阳能供电。

●使用AMC7135最大的优点是不用外围元器件，可以减少产品的体积，提高产品稳定性。

少产品的体积提高产品稳定性要特点及应用电路AMC7135主要特点及应用电路TX5611/TX5612:性能介绍TX5611/5612是一款可以工作于27V ●是款可以工作于2.7V 到6V 的电流调制电路，恒定输出电流可达1.2安培，可以用来驱动包括白色发光二极管在内的发光二极管。

的输出电流通过一个外部的电阻设置TX5611/5612的输出电流通过个外部的电阻设置，可设置的电流范围为30毫安到1.2安培。

芯片内部集成有功率晶体管，大大减少了外部元器件的数目。

其它功能包括芯片过温保护断路保护等它功能包括芯片过温保护，LED 短路/断路保护等。

●特点:LED ,LED 高亮度驱动,头灯,电筒,照明,手持式电子装置工作电压范围：:2.7V ,芯片内部集成有功率晶体管12低压差,用外部电阻设置的输出电流可达1.2 安培,输出电流精度：±8%,工作的环境温度范围：－40℃to 85℃,采用5管脚的SOT89封装,产品无铅TX5611/TX5612主要特点及应用电路要特点及应用电路性能介绍AMC7150:AMC7150●是内含PWM控制的大功率LED驱动IC。

其驱动电流从几十mA 一直到1.5A，工作电压高达40V，工作频率可由外部控制，最高可达200KHz，电流调节通过外部一个电阻实现。

可驱动一个以上串联或并联的大功率LED。

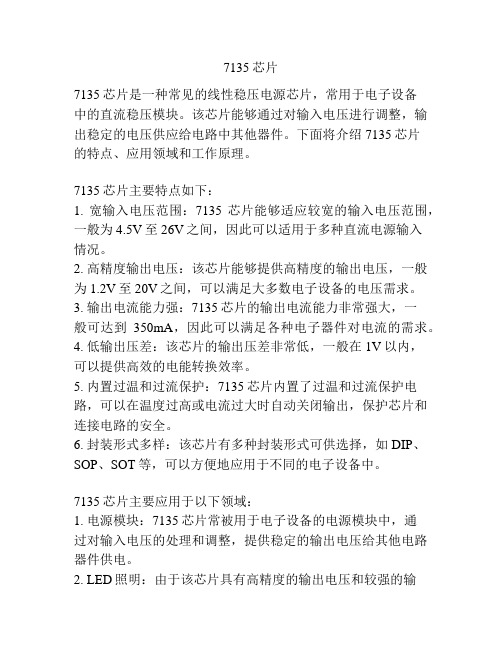

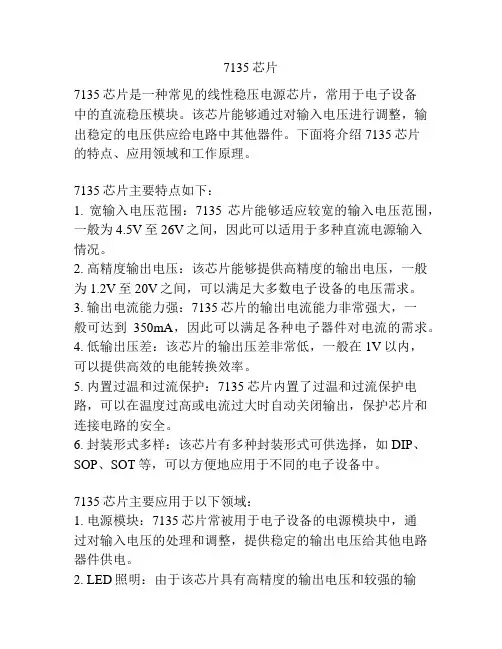

7135芯片7135芯片是一种常见的线性稳压电源芯片，常用于电子设备中的直流稳压模块。

该芯片能够通过对输入电压进行调整，输出稳定的电压供应给电路中其他器件。

下面将介绍7135芯片的特点、应用领域和工作原理。

7135芯片主要特点如下：1. 宽输入电压范围：7135芯片能够适应较宽的输入电压范围，一般为4.5V至26V之间，因此可以适用于多种直流电源输入情况。

2. 高精度输出电压：该芯片能够提供高精度的输出电压，一般为1.2V至20V之间，可以满足大多数电子设备的电压需求。

3. 输出电流能力强：7135芯片的输出电流能力非常强大，一般可达到350mA，因此可以满足各种电子器件对电流的需求。

4. 低输出压差：该芯片的输出压差非常低，一般在1V以内，可以提供高效的电能转换效率。

5. 内置过温和过流保护：7135芯片内置了过温和过流保护电路，可以在温度过高或电流过大时自动关闭输出，保护芯片和连接电路的安全。

6. 封装形式多样：该芯片有多种封装形式可供选择，如DIP、SOP、SOT等，可以方便地应用于不同的电子设备中。

7135芯片主要应用于以下领域：1. 电源模块：7135芯片常被用于电子设备的电源模块中，通过对输入电压的处理和调整，提供稳定的输出电压给其他电路器件供电。

2. LED照明：由于该芯片具有高精度的输出电压和较强的输出电流能力，因此经常被用于LED灯的驱动电路中，能够提供稳定而高亮度的照明效果。

3. 电池充电器：7135芯片也可应用于电池充电器中，通过对输入电压和电流的调整，可以实现对电池的高效、稳定的充电。

4. 电流控制：该芯片具有非常好的电流调节性能，因此也可应用于需要精确控制电流大小的电子设备中，如电动机驱动器等。

7135芯片的工作原理如下：1. 输入端供电：将输入电源接入7135芯片的输入端，该电源的电压一般为4.5V至26V，可以是交流电或直流电。

2. 芯片内部处理：芯片内部通过稳压电路对输入电压进行处理，保持输出电压的稳定和准确。

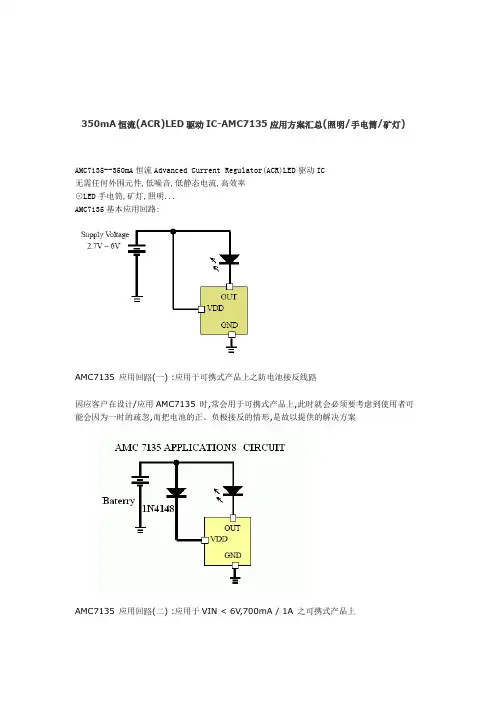

350mA恒流(ACR)LED驱动IC-AMC7135应用方案汇总(照明/手电筒/矿灯)AMC7135--350mA恒流Advanced Current Regulator(ACR)LED驱动IC无需任何外围元件,低噪音,低静态电流,高效率⊙LED手电筒,矿灯,照明...AMC7135基本应用回路:AMC7135 应用回路(一) :应用于可携式产品上之防电池接反线路因应客户在设计/应用AMC7135 时,常会用于可携式产品上,此时就会必须要考虑到使用者可能会因为一时的疏忽,而把电池的正、负极接反的情形,是故以提供的解决方案AMC7135 应用回路(二) :应用于VIN < 6V,700mA / 1A 之可携式产品上因应客户在设计/应用AMC7135 时,会使用到大瓦特數的LED 灯,故以此应用回路來搭配使用700mA / 1A 的回路.AMC7135 应用回路(三) :应用于VIN = 12V,1W 白光LED 三颗串聯因应客户在设计/应用AMC7135 时,会使用到VIN=12V,故以此应用回路來搭配使得回路可同时推动三颗白光/藍光LED.AMC7135 应用回路(四) :使用uC 驱动AMC7135 來产生R/G/B 控制因应客户在设计/应用AMC7135 时,会使用到On/Off 装置來控制LED 的亮暗程度,此时我们可以藉助Micro Controller (uC),來达到R/G/B 灯光的控制亮度大小.AMC7135 应用回路(五) :应用于矿灯主照明与辅助照明因应客户在设计/应用AMC7135应用于矿灯会使用轻触开关控制LED 附照明可以使用AMC7100(20mA*3)作为辅助照明驱动•330mA (typ) Driving Current for Main LED.•20mA (typ) Driving Current for each Sub LEDs.•Only 200uA through Switch.•Average 85% efficiency.AMC7135 应用回路(六):AMC7135 for Vin=12V,3 串联N 并联。

AMC7135恒流驱动IC资料汇总

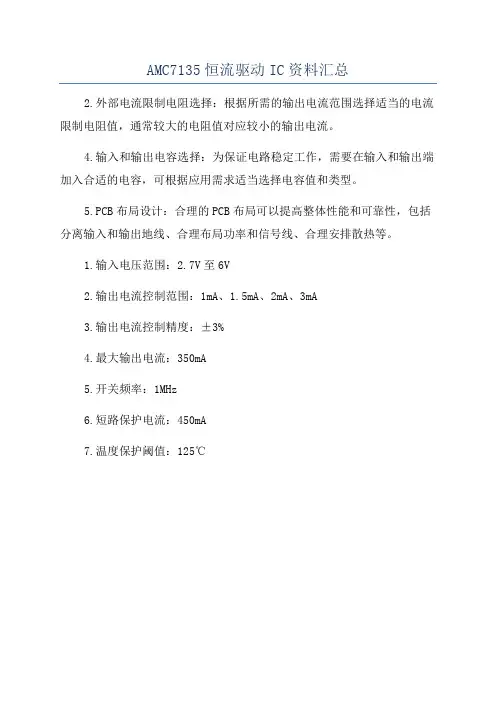

2.外部电流限制电阻选择：根据所需的输出电流范围选择适当的电流限制电阻值，通常较大的电阻值对应较小的输出电流。

4.输入和输出电容选择：为保证电路稳定工作，需要在输入和输出端加入合适的电容，可根据应用需求适当选择电容值和类型。

5.PCB布局设计：合理的PCB布局可以提高整体性能和可靠性，包括分离输入和输出地线、合理布局功率和信号线、合理安排散热等。

1.输入电压范围：
2.7V至6V
2.输出电流控制范围：1mA、1.5mA、2mA、3mA
3.输出电流控制精度：±3%
4.最大输出电流：350mA
5.开关频率：1MHz
6.短路保护电流：450mA
7.温度保护阈值：125℃。

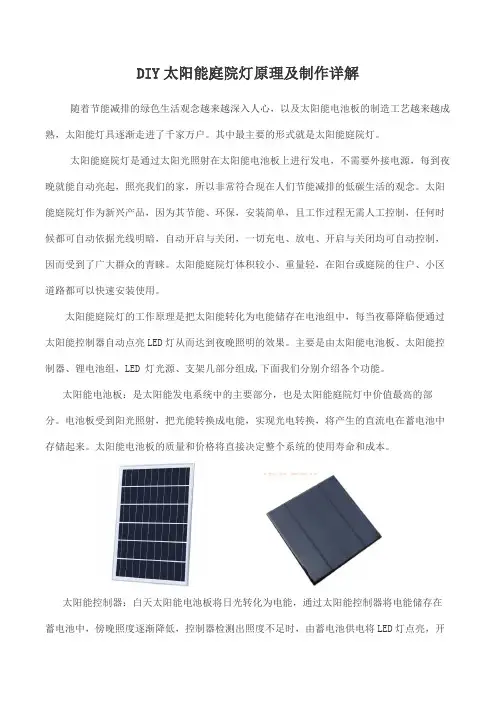

DIY太阳能庭院灯原理及制作详解随着节能减排的绿色生活观念越来越深入人心，以及太阳能电池板的制造工艺越来越成熟，太阳能灯具逐渐走进了千家万户。

其中最主要的形式就是太阳能庭院灯。

太阳能庭院灯是通过太阳光照射在太阳能电池板上进行发电，不需要外接电源，每到夜晚就能自动亮起，照亮我们的家，所以非常符合现在人们节能减排的低碳生活的观念。

太阳能庭院灯作为新兴产品，因为其节能、环保，安装简单，且工作过程无需人工控制，任何时候都可自动依据光线明暗，自动开启与关闭，一切充电、放电、开启与关闭均可自动控制，因而受到了广大群众的青睐。

太阳能庭院灯体积较小、重量轻，在阳台或庭院的住户、小区道路都可以快速安装使用。

太阳能庭院灯的工作原理是把太阳能转化为电能储存在电池组中，每当夜幕降临便通过太阳能控制器自动点亮LED灯从而达到夜晚照明的效果。

主要是由太阳能电池板、太阳能控制器、锂电池组，LED 灯光源、支架几部分组成,下面我们分别介绍各个功能。

太阳能电池板：是太阳能发电系统中的主要部分，也是太阳能庭院灯中价值最高的部分。

电池板受到阳光照射，把光能转换成电能，实现光电转换，将产生的直流电在蓄电池中存储起来。

太阳能电池板的质量和价格将直接决定整个系统的使用寿命和成本。

太阳能控制器：白天太阳能电池板将日光转化为电能，通过太阳能控制器将电能储存在蓄电池中，傍晚照度逐渐降低，控制器检测出照度不足时，由蓄电池供电将LED灯点亮，开始工作。

太阳能控制器同时还有保护锂电池过充和过放功能，保证电池可靠的工作，延长使用寿命。

太阳能控制器16拼电路板和单块电路板：锂电池组：是将多个锂电池进行串联或并联来满足使用者的电压和容量要求，我们这里小型的照明灯只需要用18650电芯并联组合，电压最高4.2V，视LED灯光源的电流和太阳能电池板的功率来确定组合电芯数量增加容量。

作用是在有光照时将太阳能电池板所发出的电能储存起来，到夜晚的时候再释放出来。

根据锂电池容量的大小LED灯照明时间长短不同。

LED降压恒流驱动IC大功率LED驱动IC-TAC7135 价格为:1.2元TAC Microtech（台创科技)针对大功率LED(发光二极管)的不同应用推出一款解决方案TAC7135。

TAC7135是一款输入电压2.7V-6V 的350mA超低压差稳流器。

350mA恒定电流输出推动1W的大功率LED,达到稳定亮度、增加电池总输出功率的效果，输出电流分别有300mA、330mA、350mA、380mA，其超低压差、低静态电流特性更延长了电池使用时间。

使用两个380mA并联则可直接驱动3W大功率LED，无须任何外接组件,并具有输出短路/开路保护与内建过热保护装置。

SOT-89-3封装。

应用范围：大功率LED手电筒、大功率LED矿灯、低压降压模块、汽车LED灯、LED灯箱、LED台灯照明, 并可直接代替AMC7135。

规格书下载：TAC7135大功率LED驱动IC-TAC7136 价格为:1.5元TAC7136 是一款低静态电流、低压差的LED恒流驱动器。

输入电压2.7V-6V，使用一个外接电阻，可使输出电流能在100mA到400mA范围内进行调节。

仅仅需要一个外接电阻就可构成一个完整的LED恒流驱动电路。

内部自带软启动、过热保护、低压保护。

提供一个可以用于扩压和扩流的DR脚。

外接一个MOS 场效应管或NPN三极管，可以扩大输出电流和输出电压范围，最大电流可达2A。

SOT-89-5封装。

应用范围：大功率LED手电筒、大功率LED矿灯、低压降压模块、汽车LED灯、LED灯箱、LED台灯照明,LED 显微镜灯。

规格书下载：TAC7136大功率LED驱动IC-TAC9920 价格为:1.5元TAC9920 是一款高效率，稳定可靠的大功率LED驱动IC，内置高精度比较器，off-time控制电路，恒流驱动控制电路等，特别适合大功率，多个大功率LED灯串恒流驱动。

TAC9920采用固定off-time控制方式，其工作频率可高达2.5MHz,可使外部电感和滤波电容，体积减少，效率提高。

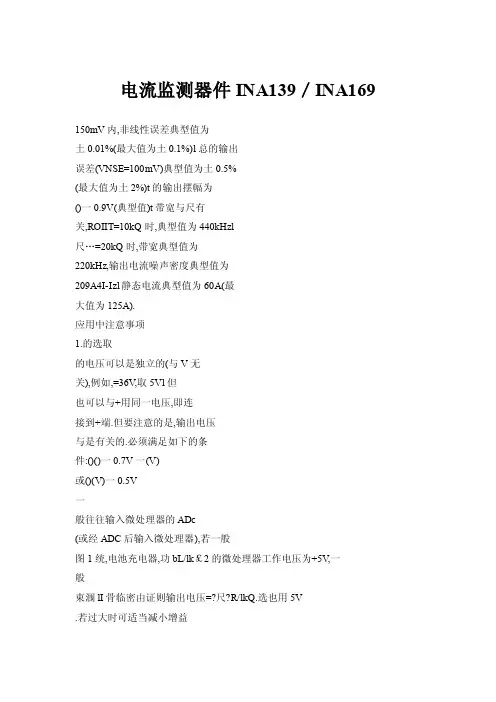

电流监测器件INA139／INA169150mV内,非线性误差典型值为土0.01%(最大值为土0.1%)l总的输出误差(VNSE=100mV)典型值为土0.5%(最大值为土2%)t的输出摆幅为()一0.9V(典型值)t带宽与尺有关,ROIIT=10kQ时,典型值为440kHzl尺…=20kQ时,带宽典型值为220kHz,输出电流噪声密度典型值为209A4I-Izl静态电流典型值为60A(最大值为125A).应用中注意事项1.的选取的电压可以是独立的(与V无关),例如,=36V,取5Vl但也可以与+用同一电压,即连接到+端.但要注意的是,输出电压与是有关的.必须满足如下的条件:()()一0.7V一(V)或()(V)一0.5V一般往往输入微处理器的ADc(或经ADC后输入微处理器),若一般图1统,电池充电器,功bL/lk￡2的微处理器工作电压为+5V,一般束涠lI骨临密由证则输出电压=?尺?R/lkQ.选也用5V.若过大时可适当减小增益精密电流源等.择不同的尺T值,可获得不同输出电压.尺T值.管脚捧列与功能主要技术参数2.I:1s及I:1L的选择INAl39及INA169的管脚排列如INA139及INA169的资料中规定:R是检测电流的电阻(有专用的图1所示,各管脚功能见附表.的典型值是100,最大值是5o0t附裹应用电路INA139的共模电压范围是2.7～40V,丽曩l餐|馥…oUT输出与监测电流成比例的电压输出端INA139及INA169的典型应用电INA169为2.7～60Vl其共模抑制比在2GNDVlN.及V+两电源的地路如图2所示.图中+是供给负载的ENsE50mV时分别为115dB(典型值)3V十接电流检测电阻R的一端,负载电源输人端4VlN一接电流检测电阻的另一端电源,是供给器件内部电路用的电及120dB(典型值)l在ENsE=10～5V器件的电源输人端已损坏的灯泡(6V/0.5A)即可.所有功能都不工作.这是蓄电池不能向一插座上拔下即2.某一荧光灯管不亮.常见的原各电路正常供电所致,一般为保险丝嘲糜5.照明时因为该荧光灯管损坏,将应急灯底部的FU烧毁,打开应急灯外壳,更换同规躐豳…二.旋扣旋至"OPEN"位(图7),如图8格的保险丝(2A)即可..|_圈所示取下透明灯罩,更换已损坏的荧光4.聚光射灯,闪光信号灯,警笛季灯管(220V/6W)即可.均正常,而两个荧光灯均不亮.最大的3.使用市电可工作,没有市电时可能是操作有误,应急灯的电源插头插则说明蓄电池琴零灞■'_∥溜舅曼雾爨巴大取,殳一函蟊}一图8换蓄电池.为f登防止铅酸蓄电池过早失效,应经常充电使蓄电池保持电量充足.使用中发现光鹭囊变弱时应立即充电,长期不用时应至少il戴{■目目每3个月充电一次(8～12小时),否贝J;目■日目目目}■g≤≤目龋I●-毒图6.图7电源插头从市电蓄电池将会失效.④作电流输出推动1W的高功率LED,达到稳定亮度,增加电池总输出功率的效果.其超低压差,低静态电流特性更延长了电池使用寿命.无须任何外接组件,并具有输出短路/开路保护与内建过热保护装置,适合应用在要求体积小与密闭空间的LED手电筒.整外部电阻值即可达到变更输出电流的目的.应用范围:AMC7135是一款350mA超低压差稳流器,主要应用于手电筒照明.AMC715ON是1.5A高功率LED驱动电路,主要应用于一般LED照明与汽车LED辅助照明.图2应用电路:AMC7150的典型应用电路如图2所示.编者注:AMC7150,AMC7135的详细资料见.:.mj笪垒=gcom/LEDDriver,asp.TS4994是ST公司推出的一款1.2W单声道差分输入音频功率放大器件.特点:TS4994~在5V/8Q负载下输出1.2W的连续RMS(均方)功率,lkHz时产生的总畸变为1%.其差分设计提高了抗噪性能.TS4994的工作电压为2.5V～5V,其由信号控制的等待模式提高了使用的灵活性,能把能耗降低到10nA,并能在15ms内快速启动.此外,TS4994还有着其他优越的性能,如热停保护,短路保护等等.同时,在任何共模电压下,其共模反馈电路能把输出电压减小一半以上.应用范围:TS4994适合在移动电话,手提电脑,PDA以及便携式音频设备上推广使用.应用电路:TS4994的典型应用电路如图3所示.编者注:TS4994的详细资料见b!!巳:.!.QstortIitie/books/ascii/docs/10—292.htm.④检测电阻),一般使:50～100mV.即已知时,选择R.值使它满足上式.为减少压降(R上的损失) R应取得小一些(一般R=O.o1Q～0.05Q).R决定增益G,G=R/lk.可以根据ADC的输入电压范围来选择R, 使在最大时也在ADC输入电压范围之内.G一般可在1～100之间选取.R应采用精度1%的金属膜电阻.3.R.与印制板走线关系为提高测量精度,要采用专门的采样电阻(2W)及较高的精度(0.05%).在设计印制板时,尽量使走线短,防止产生附加的电阻误差.4.与ADC连接INA139或INA169的输出阻抗较高,若与ADC连接时,加一个电压跟随器,可避免因输入阻抗低而影响测量精度,如图3所示.应用举例已知供负载的电源电压为26V,最大负载电流为5A,采用INA139来监测负载电流.试确定有关参数.现设sENsE=100mV,则Rs=VsE/…100mV/5A0.02Q设OUT输出电压在I~=5A时,≤4.0V,则R『可按下式求出RLlk/(Rs())=4VX1k/(o.02Qx5A)=40kQ则R可选用39kQ(精度为1%)的金属膜电阻而可取5V即可.现有的电流检测电阻有0.01Q,0.02Q,0.03Q,0.04Q等.选择时要考虑电阻上的压降损耗及电阻值的标准化.如计算出来的电阻R.=O.024Q,可取值0.02Q或0.03Q标准电阻值.同样,R也应取标准值(如计算为40kQ时取39kQ).若INA139的输出要与ADC连接,则输出电压必须在ADC的输入电压范围内.例如5V工作电压的ADC,其最大输入电压为4.8V,则INA139输出最大电压为3.9V是合适的,并且符合与的要求.编者注:INA139/INA169的详细资symlink/ina169,pclf.家电与维修一电脑.单片机.通信一应用电路与制作一初学者园地。

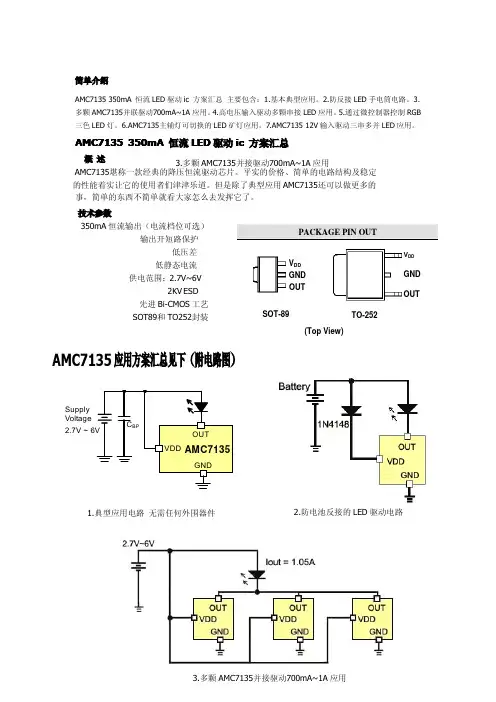

简单介绍AMC7135350mA 恒流LED 驱动ic 方案汇总主要包含：1.基本典型应用。

2.防反接LED 手电筒电路。

3.多颗AMC7135并联驱动700mA~1A 应用。

4.高电压输入驱动多颗串接LED 应用。

5.通过微控制器控制RGB 三色LED 灯。

6.AMC7135主辅灯可切换的LED 矿灯应用。

7.AMC713512V 输入驱动三串多并LED应用。

AMC7135350mA 恒流LED驱动ic 方案汇总概述AMC7135堪称一款经典的降压恒流驱动芯片。

平实的价格、简单的电路结构及稳定的性能着实让它的使用者们津津乐道。

但是除了典型应用AMC7135还可以做更多的事，简单的东西不简单就看大家怎么去发挥它了。

技术参数350mA 恒流输出（电流档位可选）输出开短路保护低压差低静态电流供电范围：2.7V~6V2KV ESD先进Bi-CMOS 工艺SOT89和TO252封装AMC7135应用方案汇总见下（附电路图）1.典型应用电路无需任何外围器件2.防电池反接的LED 驱动电路PACKAGE PIN OUTSupply VoltageV DD GND OUTSOT-89V DDGND OUTTO-252(Top View)3.多颗AMC7135并接驱动700mA~1A 应用3.多颗AMC7135并接驱动700mA~1A 应用4.输入12V驱动3颗串接白光LED应用（如负载改为红光LED VF=2V，该应用则可串5颗LED）5.通过微控制器及on/off装置配合7135实现RGB三色LED亮暗程度的控制。

达到多彩混色的功能。

6.矿灯所需的主灯及辅灯可切换照明电路7.输入电压12V ，采用78L05降压，配合7135实现1W LED 3串多并电路RECOMMENDED OPERATING CONDITIONSParameter Symbol Min Typ Max UnitSupply Voltage V DD 2.7 6 V Output Sink CurrentI OUT 400 mAOperating Free-air Temperature Range T A -40 +85℃DC ELECTRICAL CHARACTERISTICSV DD =3.7V, T A =25°C, No Load, ( Unless otherwise noted)Parameter Symbol Condition Min Typ Max UnitApplyPinV OUT =0.2V 340 360 380mA Output Sink Current I SINKV OUT =0.2V, Rank A 300 320 340 mA Load Regulation V OUT =0.2V to 3V3mA/VLine RegulationV DD = 3V to 6V,V OUT =0.2V3 mA/V Output Dropout Voltage V OUTL120mVOUTSupply Current ConsumptionI DD200 uAVDDNote 1: Output dropout voltage: 90% x I OUT @ V OUT =200mVVDDOUTGND BLOCK DIAGRAM。

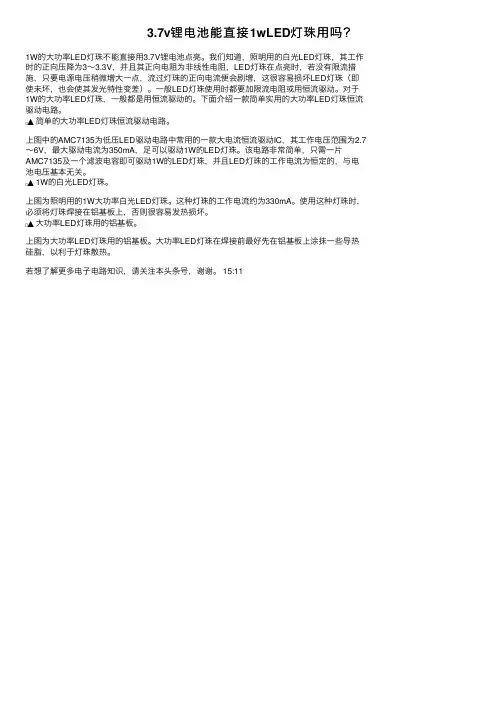

3.7v锂电池能直接1wLED灯珠⽤吗？1W的⼤功率LED灯珠不能直接⽤3.7V锂电池点亮。

我们知道，照明⽤的⽩光LED灯珠，其⼯作
时的正向压降为3～3.3V，并且其正向电阻为⾮线性电阻，LED灯珠在点亮时，若没有限流措施，只要电源电压稍微增⼤⼀点，流过灯珠的正向电流便会剧增，这很容易损坏LED灯珠（即使未坏，也会使其发光特性变差）。

⼀般LED灯珠使⽤时都要加限流电阻或⽤恒流驱动。

对于1W的⼤功率LED灯珠，⼀般都是⽤恒流驱动的。

下⾯介绍⼀款简单实⽤的⼤功率LED灯珠恒流驱动电路。

▲简单的⼤功率LED灯珠恒流驱动电路。

上图中的AMC7135为低压LED驱动电路中常⽤的⼀款⼤电流恒流驱动IC，其⼯作电压范围为2.7～6V，最⼤驱动电流为350mA，⾜可以驱动1W的LED灯珠。

该电路⾮常简单，只需⼀⽚AMC7135及⼀个滤波电容即可驱动1W的LED灯珠，并且LED灯珠的⼯作电流为恒定的，与电池电压基本⽆关。

▲ 1W的⽩光LED灯珠。

上图为照明⽤的1W⼤功率⽩光LED灯珠。

这种灯珠的⼯作电流约为330mA。

使⽤这种灯珠时，必须将灯珠焊接在铝基板上，否则很容易发热损坏。

▲⼤功率LED灯珠⽤的铝基板。

上图为⼤功率LED灯珠⽤的铝基板。

⼤功率LED灯珠在焊接前最好先在铝基板上涂抹⼀些导热硅脂，以利于灯珠散热。

若想了解更多电⼦电路知识，请关注本头条号，谢谢。

15:11。

全球LED驱动IC规格书下载大全编辑文子目录台湾地区部分： 4点晶科技股份有限公司 4台湾聚积科技公司 4台湾广鹏（富晶）科技公司 5台湾台晶科技 5台湾易亨电子公司 5台湾圆创科技股份有限公司 5台湾晶锜科技公司 6天鈺科技股份有限公司 6台湾飞虹积体电路有限公司 6台湾芯瑞科技股份有限公司 6台湾茂达电子公司 6日本部分： 6东芝公司 6松下电器产业株式会社半导体社 6美国部分： 7IR 国际整流器公司 7ON 安森美半导体 7美国超科公司 (SUPERTEX 7TI 美国德州仪器公司屏幕驱动部分 8 TI 美国德州仪器公司白光LED驱动器 8美国美信集成产品公司白光LED驱动器 9美国美信集成产品公司高亮度LED驱动器 9美国国家半导体公司新产品: 10美国国家半导体公司白色LED低功率驱动部分 10美国国家半导体公司照明管理单元（LMU） 11美国凌特公司白光背光及背光指示部分： 12美国凌特公司全彩背光部分： 12美国凌特公司大电流驱动及LED闪光灯部分： 13飞兆半导体公司 13ADI 美国模拟器件公司 14美国 SIPEX 公司 14美国PI ( POWER INTEGRATIONS公司 14美国PI ( POWER INTEGRATIONS公司数据手册 14美国PI ( POWER INTEGRATIONS公司IC 产品系列参考 14美国加州ZYWYN 公司 (美商齐荣小屏背光部分 15美国加州ZYWYN 公司(美商齐荣大尺寸嵌入式背光部分 15美国加州ZYWYN 公司(美商齐荣工业照明部分 15美国灿瑞科技公司 15美商茂力公司(MPS 16美国CATALYST 16欧洲英国IXYS半导体公司 17美国迈瑞半导体公司 17欧洲部分： 17德国英飞凌 17奥地利微电子 17NXP 荷兰皇家飞利浦公司I²C LED 显示控制 17NXP 荷兰皇家飞利浦公司高功率系统用 SMPS 芯片 17ST 意法半导体公司显示器驱动器 18英国ZETEX（捷特科）公司 18国内部分： 18杭州士兰微电子有限公司 18深圳泉芯电子技木有限公司 18深圳光华源科技有限公司 18深圳国微电子股份有限公司 19深圳市彩拓科技开发有限公司 19华润矽威科技（上海）有限公司 19深圳市安联创科技有限公司 19LED屏幕配套部分逻辑IC，飞利浦些列： 19LED 驱动配套部分 MOS管： 19台湾地区部分：点晶科技股份有限公司DD311 单信道大功率恒流驱动IC最大1A最高耐压36V线性恒流IC 规格书DD312 单信道大功率恒流驱动IC最大1A最高耐压18V线性恒流IC 规格书DD313 三信道大功率恒流驱动IC 500mA R/G/B恒流驱动IC 规格书DM412 三通道装饰照明专用可直接数据级联恒流IC 200mA R/G/B恒流驱动IC 规格书DM413 三通道装饰照明专用PWM输出驱动IC 100mA R/G/B恒流驱动IC 规格书DM114A,DM115A 新版8位驱动IC 主要是用于屏幕及灯饰规格书DM115B通用8位恒流驱动IC 恒流一致性及稳定性高规格书DM11C 8位驱动IC 具有短断点侦测及温度保护功能，屏幕灯饰使用规格书DM13C 16位驱动IC 具有短断点侦测及温度保护功能，屏幕灯饰使用规格书DM13A 16位恒流驱动，面对低端屏幕客户规格书DM134,DM135, DM136 16位驱动IC 主要用于LED屏幕及护栏管规格书DM132 16位1024级PWM输出驱动IC 规格书DM137 16位开,短路,过温智能侦测驱动IC 规格书DM133 16位开路检测&64级电流调整&过温警示驱动IC 规格书DM163 8x3信道4096级PWM驱动IC 规格书DM621 4×3装饰照明专用PWM输出驱动恒流IC 规格书DM631 12比特内置PWM+实时检测恒流驱动IC 规格书DM632 16比特内置PWM+实时检测恒流驱动IC 规格书DM163 8×3通道4096级PWM输出恒流驱动IC 规格书DM164 8×3通道4096级PWM输出恒流驱动IC 规格书DD211 二倍升压驱动IC 2-3.3V 最大升压100mA固定式恒流IC 规格书DD231 3信道驱动IC 5-30mA 可设置小体上电即亮型IC 规格书DD233 4信道驱动IC 5-30mA 可设置小体、可开关型IC 规格书DD212 1.5-5.5V二倍升压最大400mA电流输出驱动单颗LED恒流IC 规格书PC112,PC113 2.8-5V四倍升压驱动20mA小功率多颗LED恒流IC 规格书ST2225A 35输出信道之数字/字母LED驱动芯片规格书台湾聚积科技公司MBI1801 1路恒流驱动1.2A电流可设定PWM信号灰度调节规格书MBI1802 2路恒流驱动360mA电流可两路单独设定PWM信号灰度调节规格书MBI1804 4路恒流驱动240mA电流可设定PWM信号灰度调节规格书MBI1816 16路恒流驱动电流可设定PWM信号灰度调节规格书MBI5016 16位最大90mA LED屏幕、护栏灯管恒流驱动IC 已停产规格书MBI5024 面对低端客户16位LED屏幕、护栏灯管恒流驱动IC 规格书MBI5025 16位最大45mALED屏幕、护栏灯管恒流驱动IC 规格书MBI5026 16位最大90mA LED屏幕、护栏灯管恒流驱动IC 规格书MBI5028 16位最大90mA LED屏幕、护栏灯管恒流驱动IC，具电流增益功能规格书MBI5030 16位内置PWM高灰阶LED恒流驱动IC 规格书MBI5031 16位内置PWM高灰阶LED恒流驱动IC，相对5030低端客户规格书MBI5039MBI5168 8位LED屏幕、护栏灯管恒流驱动IC 规格书MBI6010 3位级联式LED灯饰屏幕，R/G/B单独电流可设置恒流驱动IC 规格书台湾广鹏（富晶）科技公司A701、A702 固定式5-30mA灯饰恒流规格书A703 120mA可开式6-50V降压型恒流IC 规格书A705 220mA、2.7-12V固定降压型单路恒流IC 规格书A706 5-40mA、5-50V/PWM多路可开关型恒流IC 规格书AMC711x 固定式小电流灯饰应用规格书AMC711x_E固定式小电流灯饰应用规格书AMC7135 2-6V 低压差固定式恒流驱动IC 1颗LED 规格书AMC7140 5-50V DC&DC 最大500mA电流可调，1颗或多颗LED驱动IC 规格书AMC7150 5-24V DC&DC 最大1.5A固定式， 1-3颗LED驱动IC 规格书AMC7169 LED保护IC 规格书台湾台晶科技T6309A 手机背光规格书T6309B 手机背光规格书T6313A 手机背光规格书T6319A 手机背光 LED并联固定电压背光驱动IC 规格书T6311A 路灯规格书T6316A/B 路灯规格书T6326A 手电式设备低压差电流多路可调400mA 规格书T6335A 矿灯低压差恒流式与AMC7135相同规格书T6336A 草坪灯用于主付灯矿灯规格书T6315A 草坪灯规格书T6317A MR16-1W 7-24V 350mA 1W多颗驱动IC 规格书T6325A MR16-3/5W 7-24V 700mA 多颗LED驱动IC 规格书T6327A 矿灯主付灯多电流可选固定式低压差是LED恒流驱动规格书T6329A磷酸铁锂电池矿灯升压式LED驱动恒流IC 规格书台湾易亨电子公司台湾圆创科技股份有限公司AT1325 8-bit Constant Current LED Sink Driver 规格书AT1326 16-bit Constant Current LED Sink Driver 规格书AT1313 Constant current LED driver 规格书AT1312 Boost constant current LED driver 规格书AT1314 Buck constant current LED driver 规格书台湾晶锜科技公司SCT2024 16位移位LED恒流驱动，适合目前LED大屏幕使用3-40mA 规格书SCT2026 16位移位LED恒流驱动，适合目前LED大屏幕使用3-90mA规格书SCT2210 16位移位LED恒流驱动，适合LED大屏幕及插件护栏管使用3-120mA 规格书SCT2110 8位移位LED恒流驱动IC，主要用于灯饰产品规格书SCT2512 12位移位护栏管专用IC，3路OE灰度可以单独调节规格书SCT2007 3路点光源驱动IC，可兼容MIB6010 规格书天鈺科技股份有限公司FP6742A 输入4.5-25V，输出8路小功率背光源升压驱动IC 规格书FP6742 输入4.5-25V，输出6路小功率背光源升压驱动IC 规格书FP6741 输入4.5-25V，输出10路小功率背光源升压驱动IC 规格书FP6732FP6700 高压驱动IC（类似HV9910）规格书FP6735 输入2.8-5.5升压驱动10pcs 25mA 规格书台湾飞虹积体电路有限公司台湾芯瑞科技股份有限公司SMD733 3-40V电压输入，内置MOS管降压型驱动电流1A 规格书SMD735 3-40V电压输入，降压型驱动电流700mA（可替代AMC7150）规格书SMD736 最高40V电压输入，内置MOS管降压型驱动电流3A 规格书SMD802 市电直驱1A LED驱动IC（可替代HV9910）规格书SMD911 市电直驱IC，外置MOS LED隔离方案驱动IC 规格书SMD912 市电隔离型直驱IC，外置MOS LED驱动IC 规格书台湾茂达电子公司APW7003APW7008APW7071APW7005日本部分：东芝公司TB62725 8位移位恒流驱动IC 规格书TB62726AN/AF 16位全彩LED大屏幕规格书TB62726ANG/AFG 16位全彩LED大屏幕规格书TCA62746AFG/AFNG 16位全彩LED大屏幕带断、短路侦测及温度保护规格书松下电器产业株式会社半导体社MIP551 电压输入（80～280 VAC）输出电流0.5 A 多颗LED应用规格书MIP552 电压输入（80～280 VAC）输出电流1 A 多颗LED应用规格书美国部分：IR 国际整流器公司IRS2540 200V市电直驱1W多颗LED驱动IC，500mA 规格书IRS2541 600V市电直驱1W多颗LED驱动IC，500mA 规格书ON 安森美半导体NCP5612 2通道泵式可PWM的白色LED驱动产品是LCD屏背光照明，操作模态 1 x 和 1.5 x 泵式驱动，87% 效率连同 0.2% 相配误差。

全球LED驱动集萃目录台湾地区部分： (2)点晶科技股份有限公司 (2)台湾聚积科技公司 (3)台湾广鹏（富晶）科技公司 (3)台湾台晶科技 (4)台湾易亨电子公司 (4)台湾圆创科技股份有限公司 (4)台湾晶锜科技公司 (4)天鈺科技股份有限公司 (4)台湾飞虹积体电路有限公司 (5)台湾芯瑞科技股份有限公司 (5)台湾茂达电子公司 (5)日本部分： (5)东芝公司 (5)松下电器产业株式会社半导体社 (5)美国部分： (5)IR国际整流器公司 (5)ON安森美半导体 (5)美国超科公司(S UPERTEX) (6)TI美国德州仪器公司屏幕驱动部分 (6)TI美国德州仪器公司白光LED驱动器 (7)美国美信集成产品公司白光LED驱动器 (7)美国美信集成产品公司高亮度LED驱动器 (8)美国国家半导体公司新产品: (9)美国国家半导体公司白色LED低功率驱动部分 (9)美国国家半导体公司照明管理单元（LMU） (10)美国凌特公司白光背光及背光指示部分： (10)美国凌特公司全彩背光部分： (11)美国凌特公司大电流驱动及LED闪光灯部分： (11)飞兆半导体公司 (12)ADI美国模拟器件公司 (12)美国SIPEX公司 (12)美国PI(P OWER I NTEGRATIONS)公司 (12)美国PI(P OWER I NTEGRATIONS)公司数据手册 (13)美国PI(P OWER I NTEGRATIONS)公司IC产品系列参考 (13)美国加州Z YWYN 公司(美商齐荣)小屏背光部分 (13)美国加州Z YWYN 公司(美商齐荣)大尺寸嵌入式背光部分 (13)美国加州Z YWYN 公司(美商齐荣)工业照明部分 (14)美国灿瑞科技公司 (14)美商茂力公司(MPS) (14)美国CATALYST (15)欧洲英国IXYS半导体公司 (15)美国迈瑞半导体公司 (15)欧洲部分： (15)德国英飞凌 (15)奥地利微电子 (15)NXP荷兰皇家飞利浦公司I&SUP2;C LED显示控制 (15)NXP荷兰皇家飞利浦公司高功率系统用SMPS芯片 (16)ST意法半导体公司显示器驱动器 (16)英国Z ETEX（捷特科）公司 (16)国内部分： (16)杭州士兰微电子有限公司 (16)深圳泉芯电子技木有限公司 (16)深圳光华源科技有限公司 (17)深圳国微电子股份有限公司 (17)深圳市彩拓科技开发有限公司 (17)华润矽威科技（上海）有限公司 (17)深圳市安联创科技有限公司 (17)LED屏幕配套部分逻辑IC，飞利浦些列： (17)LED 驱动配套部分 MOS管： (17)台湾地区部分：点晶科技股份有限公司DD311 单信道大功率恒流驱动IC最大1A最高耐压36V线性恒流IC 规格书DD312 单信道大功率恒流驱动IC最大1A最高耐压18V线性恒流IC 规格书DD313 三信道大功率恒流驱动IC 500mA R/G/B恒流驱动IC 规格书DM412 三通道装饰照明专用可直接数据级联恒流IC 200mA R/G/B恒流驱动IC 规格书DM413 三通道装饰照明专用PWM输出驱动IC 100mA R/G/B恒流驱动IC 规格书DM114A,DM115A 新版8位驱动IC 主要是用于屏幕及灯饰规格书DM115B通用8位恒流驱动IC 恒流一致性及稳定性高规格书DM11C 8位驱动IC 具有短断点侦测及温度保护功能，屏幕灯饰使用规格书DM13C 16位驱动IC 具有短断点侦测及温度保护功能，屏幕灯饰使用规格书DM13A 16位恒流驱动，面对低端屏幕客户规格书DM134,DM135, DM136 16位驱动IC 主要用于LED屏幕及护栏管规格书DM132 16位1024级PWM输出驱动IC 规格书DM137 16位开,短路,过温智能侦测驱动IC 规格书DM133 16位开路检测&64级电流调整&过温警示驱动IC 规格书DM163 8x3信道4096级PWM驱动IC 规格书DM621 4×3装饰照明专用PWM输出驱动恒流IC 规格书DM631 12比特内置PWM+实时检测恒流驱动IC 规格书DM632 16比特内置PWM+实时检测恒流驱动IC 规格书DM163 8×3通道4096级PWM输出恒流驱动IC 规格书DM164 8×3通道4096级PWM输出恒流驱动IC 规格书DD211 二倍升压驱动IC 2-3.3V 最大升压100mA固定式恒流IC 规格书DD231 3信道驱动IC 5-30mA 可设置小体上电即亮型IC 规格书DD233 4信道驱动IC 5-30mA 可设置小体、可开关型IC 规格书DD212 1.5-5.5V二倍升压最大400mA电流输出驱动单颗LED恒流IC 规格书PC112,PC113 2.8-5V四倍升压驱动20mA小功率多颗LED恒流IC 规格书ST2225A 35输出信道之数字/字母LED驱动芯片规格书台湾聚积科技公司MBI1801 1路恒流驱动1.2A电流可设定PWM信号灰度调节规格书MBI1802 2路恒流驱动360mA电流可两路单独设定PWM信号灰度调节规格书MBI1804 4路恒流驱动240mA电流可设定PWM信号灰度调节规格书MBI1816 16路恒流驱动电流可设定PWM信号灰度调节规格书MBI5016 16位最大90mA LED屏幕、护栏灯管恒流驱动IC 已停产规格书MBI5024 面对低端客户16位LED屏幕、护栏灯管恒流驱动IC 规格书MBI5025 16位最大45mALED屏幕、护栏灯管恒流驱动IC 规格书MBI5026 16位最大90mA LED屏幕、护栏灯管恒流驱动IC 规格书MBI5028 16位最大90mA LED屏幕、护栏灯管恒流驱动IC，具电流增益功能规格书MBI5030 16位内置PWM高灰阶LED恒流驱动IC 规格书MBI5031 16位内置PWM高灰阶LED恒流驱动IC，相对5030低端客户规格书MBI5039MBI5168 8位LED屏幕、护栏灯管恒流驱动IC 规格书MBI6010 3位级联式LED灯饰屏幕，R/G/B单独电流可设置恒流驱动IC 规格书台湾广鹏（富晶）科技公司A701、A702 固定式5-30mA灯饰恒流规格书A703 120mA可开式6-50V降压型恒流IC 规格书A705 220mA、2.7-12V固定降压型单路恒流IC 规格书A706 5-40mA、5-50V/PWM多路可开关型恒流IC 规格书AMC711x 固定式小电流灯饰应用规格书AMC711x_E 固定式小电流灯饰应用规格书AMC7135 2-6V 低压差固定式恒流驱动IC 1颗LED 规格书AMC7140 5-50V DC&DC 最大500mA电流可调，1颗或多颗LED驱动IC 规格书AMC7150 5-24V DC&DC 最大1.5A固定式， 1-3颗LED驱动IC 规格书AMC7169 LED保护IC 规格书台湾台晶科技T6309A 手机背光规格书T6309B 手机背光规格书T6313A 手机背光规格书T6319A 手机背光 LED并联固定电压背光驱动IC 规格书T6311A 路灯规格书T6316A/B 路灯规格书T6326A 手电式设备低压差电流多路可调400mA 规格书T6335A 矿灯低压差恒流式与AMC7135相同规格书T6336A 草坪灯用于主付灯矿灯规格书T6315A 草坪灯规格书T6317A MR16-1W 7-24V 350mA 1W多颗驱动IC 规格书T6325A MR16-3/5W 7-24V 700mA 多颗LED驱动IC 规格书T6327A 矿灯主付灯多电流可选固定式低压差是LED恒流驱动规格书T6329A磷酸铁锂电池矿灯升压式LED驱动恒流IC 规格书台湾易亨电子公司台湾圆创科技股份有限公司AT1325 8-bit Constant Current LED Sink Driver 规格书AT1326 16-bit Constant Current LED Sink Driver 规格书AT1313 Constant current LED driver 规格书AT1312 Boost constant current LED driver 规格书AT1314 Buck constant current LED driver 规格书台湾晶锜科技公司SCT2024 16位移位LED恒流驱动，适合目前LED大屏幕使用3-40mA 规格书SCT2026 16位移位LED恒流驱动，适合目前LED大屏幕使用3-90mA规格书SCT2210 16位移位LED恒流驱动，适合LED大屏幕及插件护栏管使用3-120mA 规格书SCT2110 8位移位LED恒流驱动IC，主要用于灯饰产品规格书SCT2512 12位移位护栏管专用IC，3路OE灰度可以单独调节规格书SCT2007 3路点光源驱动IC，可兼容MIB6010 规格书天鈺科技股份有限公司FP6742A 输入4.5-25V，输出8路小功率背光源升压驱动IC 规格书FP6742 输入4.5-25V，输出6路小功率背光源升压驱动IC 规格书FP6741 输入4.5-25V，输出10路小功率背光源升压驱动IC 规格书FP6732FP6700 高压驱动IC（类似HV9910）规格书FP6735 输入2.8-5.5升压驱动10pcs 25mA 规格书台湾飞虹积体电路有限公司台湾芯瑞科技股份有限公司SMD733 3-40V电压输入，内置MOS管降压型驱动电流1A 规格书SMD735 3-40V电压输入，降压型驱动电流700mA（可替代AMC7150）规格书SMD736 最高40V电压输入，内置MOS管降压型驱动电流3A 规格书SMD802 市电直驱1A LED驱动IC（可替代HV9910）规格书SMD911 市电直驱IC，外置MOS LED隔离方案驱动IC 规格书SMD912 市电隔离型直驱IC，外置MOS LED驱动IC 规格书台湾茂达电子公司APW7003APW7008APW7071APW7005日本部分：东芝公司TB62725 8位移位恒流驱动IC 规格书TB62726AN/AF 16位全彩LED大屏幕规格书TB62726ANG/AFG 16位全彩LED大屏幕规格书TCA62746AFG/AFNG 16位全彩LED大屏幕带断、短路侦测及温度保护规格书松下电器产业株式会社半导体社MIP551 电压输入（80～280 VAC）输出电流0.5 A 多颗LED应用规格书MIP552 电压输入（80～280 VAC）输出电流1 A 多颗LED应用规格书美国部分：IR 国际整流器公司IRS2540 200V市电直驱1W多颗LED驱动IC，500mA 规格书IRS2541 600V市电直驱1W多颗LED驱动IC，500mA 规格书ON 安森美半导体NCP5612 2通道泵式可PWM的白色LED驱动产品是LCD屏背光照明，操作模态 1 x 和 1.5 x 泵式驱动，87% 效率连同 0.2% 相配误差。

LED驱动电源的设计前言大功率LED特点及与其他光源比较LED被称为“绿色光源”当之无愧。

在照明行业中，将其与传统光源比较分析，某些方面表现出难以替代的优点：LED作为光源用于照明具有以下点：（1）耗电量低：光效为75lm/W的LED较同等亮度的白炽灯耗电减少约80%；（2）寿命长：产品寿命长达5万小时，24小时连续点亮可用7年；（3）亮度和色彩的动态控制容易：可实现亮度连续可调，色彩纯度高，可实现色彩动态变换和数字化控制；（4）外形尺寸灵活：可实现与建筑的有机融合，达到只见光不见灯的效果；（5）环保：无有害金属汞，无红外和紫外线辐射；（6）颜色：鲜艳饱和、纯正，无需滤光镜，可用红绿蓝三色元素调成各种不同的颜色，可实现多变、逐变、混光效果，显色效果极佳。

集这么多优点于一身，更让我们感受到大力推广使用LED是一项很有价值的工作。

因此，我们此次设计大功率LED驱动电路就是为了了解LED以及驱动的原理，从而学会制作大功率LED驱动电路。

而且通过制作进一步的了解各种在制作中用到的中小规模集成电路的作用及实用方法。

1 方案论证与选择大功率LED驱动方案现在还不成熟，考虑成本和性能有以下驱动方式，恒压驱动、恒流驱动、集成芯片驱动，各自有各自的优缺点。

1.1 恒压驱动采用阻容降压加上一个稳压二极管稳压的恒压驱动方式给LED供电（如图1.1-1），这样驱动LED的方式存在缺陷，主要是效率低，在降压电阻上消耗大量电能，甚至有可能超过LED所消耗的电能，且无法提供大电流驱动，因为电流越大，消耗在降压电阻上的电能就越大，所以很多产品的LED不敢采用并联方式，均采用串联方式降低电流。

其次是稳定电压的能力差无法保证通过LED电流不超过其正常工作值，设计产品时都会采用降低LED两端电压来供电驱动，这样是以降低LED亮度为代价的。

采用阻容降压方式驱动LED的亮度不能稳定，当供电电源电压低时LED的亮度变暗，供电电源电压高时LED 的亮度变亮些，LED正向电压的任何变化都会导致LED电流的变化。

LED驱动芯片资料美国美信集成产品公司白光LED驱动器MAX8678 白光LED在喇叭上整合应用IC PDF文档MAX1698，MAX1698A 便携式LCD屏背光源白光LED驱动应用IC PDF文档MAX1848 手机等小屏锂电池单色LED背光源恒流驱动IC PDF文档MAX1916 小体低压差式恒流驱动IC PDF文档MAX1910/MAX1912 锂电池1.5x/2x倍压式LED驱动器，最大120mA PDF文档MAX1570 锂电池1x/1.5x 倍压式LED驱动器，多路可PWM调光PDF文档MAX1984/MAX1985/MAX1986 白色LED超高效率恒流驱动PDF文档MAX1582/MAX1582Y可编程升压型2段恒流驱动IC PDF文档MAX1553/MAX1554 高效率, 升压到40V为 2 到 10 白色LED的转换器驱动PDF文档MAX1573 白色泵式 1 x/1.5 x 驱动器，小体积QFN型封装PDF文档MAX1561/MAX1599 高效率,升压型转换器26V驱动2到6颗白色LED驱动PDF文档MAX1574 180mA,1x/2x倍压白色泵式驱动IC 3毫米x3毫米TDFN小封装PDF文档MAX1583 白色的引导照相机-闪光推进转换器PDF文档MAX1575 白色LED驱动1x/1.5x电荷泵式光源指示PDF文档MAX1576 480mA白色LED 1x/1.5x/2x电荷泵式从背光照亮到照相机闪光灯应用PDF文档MAX1578/MAX1579 TFT屏与LED背光整合驱动应用IC PDF文档MAX8595Z/MAX8596Z 高效率，2.6-5.5V升压型32V，25mA，2-8颗LED驱动应用PDF文档MAX1577Y/MAX1577Z 1.2 A白色LED闪光灯应用IC PDF文档MAX8630W/MAX8630X 125mA 1x/1.5x电荷泵式为5颗白色LED小型TDFN封装PDF文档MAX8631X/Y LED电荷泵式1x/1.5x/2x 4毫米x 4毫米的二LDOs使QFN超薄封装PDF文档MAX8790 六线白色LED恒流驱动，适合笔记本等中尺寸LCD背光PDF文档MAX8607 为1.5A的1MHz PWM 推进转换器白色LED应用照相机闪光PDF文档MAX8647/MAX8648 超高效率电荷泵式6LED的/ RGB驱动应用，瘦小的QFN封装PDF文档美国美信集成产品公司高亮度LED驱动器MAX16800 高电压6.5-40V驱动35-350mA多颗LED应用驱动IC PDF文档MAX16801A/B PWM 控制器265VAC-85VAC 1A LED驱动器PDF文档MAX16802A/B PWM 控制器10.8VDC-24VDC 1A LED驱动器PDF文档MAX16803 高压、外置MOS管大电流，提供PWM亮度调节和5V稳压器PDF文档MAX16804 高电压5.5V-40V,350mA驱动和 PWM 控制暗淡PDF文档MAX16805/MAX16806EEPROM可设计的,高电压,350mA台灯等现场调光驱动应用PDF文档MAX16807/MAX16808 集成8通道LED驱动器，具有开关模式boost及SEPIC控制器PDF文档MAX16809/MAX16810 集成16通道LED驱动器，具有开关模式boost及SEPIC控制器PDF文档MAX16816可编程开关模式LED驱动器，大电流升降压LED驱动IC PDF文档MAX16818 1.5 MHz，30A高效率LED恒流驱动PDF文档MAX16819/MAX16820 2MHz高光亮LED驱动和5000:1灰度等级调节PDF文档MAX16821PDF文档MAX16823 高电压4.5-40V,3通道独立，5mA到70mA和外接BJT时可达到2A PDF文档MAX16824/MAX16825 3通道、高亮度LED (HB LED)驱动器，6.5V至28V输入电压PDF文档MAX7302 低电压LED驱动器，提供闪烁控制、PWM调节、瞬变检测及电平转换PDF文档MAX16831 可配置为降压型(buck)、升压型(boost)或升/降压型(buck-boost)电流调节器，输入6V至76V 大功率驱动恒流驱动PDF文档美国凌特公司白光背光及背光指示部分：LT1618 恒定电流/恒定电压 1.4MHz 升压型 DC/DC 转换器准确的输入/ 输出电流控制：在整个温度范围内的准确度达±5%；准确的输出电压控制：±1%；宽 VIN 范围：1.6V 至 18V输出最大36V/1.5A 电流PDF文档LT3591 白色LED用3x2mmDFN小体封装升压10颗LED背光应用PDF文档LTC3208 高电流软件可配置型多显示屏 LED 控制器1x/1.5x/2x 充电泵可提供高达 95% 的效率；高达 1A 的总输出电流；17 个电流源可用作主 (MAIN)、副 (SUB)、RGB、相机 (CAM) 和辅助 (AUX) LED 驱动器；可采用二线式I2C™ 接口来设置 LED 接通/关断、亮度等级和显示屏配置；采用跨接电容器边缘速率控制的低噪声恒定频率操作；自动充电泵模式切换；内部软起动功能限制了启动和模式切换期间的涌入电流；开路/短路 LED 保护；短路/热保护PDF文档LT3465 专为采用2 至 4 个白光 LED 和单节锂离子电池输入的彩色显示，背光源应用而优化。

各种LED恒流驱动及恒流IC芯片盘点LED恒流驱动简介由于LED是特性敏感的半导体器件，又具有负温度特性，因而在应用过程中需要对其进行稳定工作状态和保护，从而产生了驱动的概念。

LED器件对驱动电源的要求近乎于苛刻，LED不像普通的白炽灯泡，可以直接连接220V的交流市电。

LED是2～3伏的低电压驱动，必须要设计复杂的变换电路，不同用途的LED灯，要配备不同的电源适配器。

国际市场上国外客户对LED驱动电源的效率转换、有效功率、恒流精度、电源寿命、电磁兼容的要求都非常高，设计一款好的电源必须要综合考虑这些因数，因为电源在整个灯具中的作用就好比像人的心脏一样重要。

LED驱动电源把电源供应转换为特定的电压电流以驱动LED发光的电压转换器，通常情况下：LED驱动电源的输入包括高压工频交流（即市电）、低压直流、高压直流、低压高频交流（如电子变压器的输出）等。

而LED驱动电源的输出则大多数为可随LED正向压降值变化而改变电压的恒定电流源。

LED电源核心元件包括开关控制器、电感器、开关元器件（MOSfet）、反馈电阻、输入滤波器件、输出滤波器件等等。

根据不同场合要求、还要有输入过压保护电路、输入欠压保护电路，LED开路保护、过流保护等电路。

LED的恒流驱动用LED作为显示器或其他照明设备或背光源时，需要对其进行恒流驱动，主要原因是：1. 避免驱动电流超出最大额定值，影响其可靠性。

2. 获得预期的亮度要求，并保证各个LED亮度、色度的一致性3.能有效的避免雷击，电网的浪涌，过电流，过电压的保护，使LED寿命提高。

存在问题：要处理好散热问题，散热问题没有处理好就会影响LED寿命。

目前LED均采用直流驱动，因此在市电与LED之间需要加一个电源适配器即LED驱动电源。

它的功能是把交流市电转换成合适LED的直流电。

根据电网的用电规则和LED的驱动特性要求，在选择和设计LED驱动电源时要考虑到以下几点：1.高可靠性特别像LED路灯的驱动电源，装在高空，维修不方便，维修的花费也大。

DC-DC 降压式LED驱动电路的设计一、典型的LED 恒流驱动电路二、电流可调的恒流驱动线路三、台湾天鈺科技FP7102设计的LED驱动电路四、协泰科技KT1350设计的LED驱动电路五、台硕电子TAC5240S设计的高功率 LED 驱动用降压 DC/DC 转换器注：当输入电压超过 12V，增加 R1*与 C1*能使系统工作更可靠。

六、台硕电子TAC5241设计的高端电流检测2MHz高亮度LED驱动器七、台硕电子TAC9918设计的LED驱动电路八、台硕电子TAC9918设计的LED驱动电路九、美国超科公司CL2设计的LED驱动电路CL2•十一、美国国家半导体LM2734组成的恒流驱动电路十二、SC600与MAX1910组成的恒流驱动电路十三、400mA 可调恒流LED 驱动器UCT4635十四、美国安森美公司用CAT4201设计的350mA恒流LED驱动器十五、KF5241/KT5241高端电流检测2MHZ高亮度LED驱动器十六、美国安森美公司用CAT4201组成的1A恒流驱动电路十七、美国安森美公司用CAT4103组成的三通道RGB恒流驱动电路十八、Onsemi安森美公司CAT310组成的十通到LED恒流驱动电路十九、Onsemi安森美公司CAT3603组成的三通到LED恒流驱动电路二十、Onsemi安森美公司CAT3603组成的三通到LED恒流驱动电路二十一、Onsemi安森美公司CAT3614组成的四通到LED恒流驱动电路二十二、ST公司的STP04CM596组成的4BIT恒流驱动电路二十三、美国安森美CAT4104组成的25V 4*175mA恒流驱动电路二十四、Onsemi公司NCP3063组成的恒流驱动电路二十五、Onsemi公司NCP3065组成的1.5A/40V恒流驱动电路二十六、Onsemi公司NCP4001组成的1.5A恒流驱动电路二十七、Onsemi公司NCP4301组成的高压恒流驱动电路二十八、MX5241高端电流检测2MHz高亮度LED驱动器二十九、韩国KEC电子公司KAC3304设计的LED驱动器三十、SN3350组成的恒流驱动电路三十一、ZC8013组成的恒流驱动电路三十二、UCT4611低压差大功率LED线性恒流驱动电路三十三、A6282十六通道恒流驱动电路三十四、AX2003组成的1/3WLED恒流驱动电路三十五、Addtk 广鹏科技AMC7150组成的LED恒流驱动电路三十六、Addtk 广鹏科技A201+AMC7140组成的LED路灯恒流驱动电路三十七、Addtk 广鹏科技AMC3202+AMC7140组成的LED路灯恒流驱动电路三十八、Addtk 广鹏科技AMC3202+A705组成的LED路灯恒流驱动电路三十九、Addtk 广鹏科技A718组成的LED恒流驱动电路四十、PAM2862组成的LED恒流驱动电路四十一、Addtk 广鹏科技A711组成的LED恒流驱动电路四十二、Addtk 广鹏科技A720/A7169组成的LED保护电路四十三、Addtk 广鹏科技AMC7135组成的LED恒流驱动电路四十四、凌特公司LTC1754/LTC1682组成的LED恒流驱动电路四十六、凌特公司LTC3475组成的LED恒流驱动电路四十八、凌特公司LTC1754/LTC1682组成的LED恒流驱动电路五十、Macroblock 聚积科MBI6651组成的1A/LED恒流驱动电路五十一、Maxim美信公司MAX16819组成的LED恒流驱动电路五十二、Maxim美信公司MAX16824/16825组成的LED恒流驱动电路五十三、泉芯电子QX5241组成的LED恒流驱动电路五十四、Maxim美信公司MAX16802组成的LED恒流驱动电路五十五、National美国国家半导体LM3402组成的LED恒流驱动电路五十七、National美国国家半导体LM3404组成的LED恒流驱动电路五十九、National美国国家半导体LM2754组成的LED恒流驱动电路六十、National LM27965组成的9颗30mA LED恒流驱动电路六十一、安森美CAT4201组成的LED恒流驱动电路六十二、安森美NCP3065单端初级电感转换器组成的SEPIC电路六十三、普诚公司PT6903组成的LED恒流驱动电路六十四、三肯公司LC5320S组成的LED恒流驱动电路六十五、士兰公司SB42509组成的LED恒流驱动电路六十六、士兰公司SB42511组成的LED恒流1A驱动电路六十七、士兰公司SC16722组成的LED恒流驱动电路六十八、士兰公司SD16729、SD16730构成16位恒流LED驱动器六十九、士兰公司SD42351组成的LED恒流驱动电路七十、Supertex美国超科公司HV9903组成的LED恒流驱动电路七十一、英国Zetex公司ZXLD1350/1360组成的LED恒流驱动电路七十二、英国Zetex公司ZXLD1362组成的LED恒流1A驱动电路七十三、英国Zetex公司ZXLD1366组成的LED恒流驱动电路七十四、英国Zetex公司ZXSC380组成的LED恒流驱动电路七十五、英国Zetex公司AP8800组成的LED恒流驱动电路七十六、奥地利AS3685组成的LED恒流驱动电路七十七、奥地利AS3691组成的RGB三色LED恒流驱动电路七十八、NXP恩智浦PCA9633组成的LED恒流驱动电路七十九、MBI6651设计的开关型LED驱动电路八十、华润矽威科技有限公司PT4108设计的手电筒LED驱动电路八十一、英飞凌公司BCR402组成的LED恒流驱动电路八十二、英飞凌公司BCR401组成的LED恒流驱动电路八十三、德国Recom公司RP30组成的30W LED恒流驱动电路八十四、德国Recom公司RPCD-24XX组成的LED恒流驱动电路八十五、德国Recom公司RPCD-24XX组成的LED恒流驱动电路。

AMC7135恒流驱动IC资料汇总
AMC7135是目前比较常用、实用的降压恒流驱动芯片，以其平实的价格，简单的电路，稳定的性能而得到许多LED照明DIY者好评！
下面先看看它的实物接线图：
AMC7135特殊说明：
产品特点：
无需任何外围元件，350mA恒定电流输出，输出短路、开路保护，低压差、低静态电流，具有过压、短路、静电、及过热保护特性，SOT89无铅环保封装！
使用特性：
电压DC2.7V－DC6.0V之间，实际使用最好是在3.0V－4.5V之间，因为这个范围内的电压可以最好的保持电流的稳定，又可以控LED及IC的发热量，大于5.5V的供电电压LED及IC的发热量会比较大！
型号特点：
AMC7135恒流IC有三种电流规格，分别为320mA、330 mA、350 mA，比较常用的为第一种，实测电流大约在300－335mA 之间，LED使用率在85％－95％之间最理想，功率为1W的LED本身的最大电流为350mA，如果长期保持满负荷（350mA）工作，LED的寿命将减少！
接下来看看AMC7135的规格说明书：
最后是一些常用电路的总结：
2、防电池反接的驱动电路
天马工作是收集整理
2010－12－7。
