汽轮机汽封形式简介26页PPT

一，汽封类型介绍汽封类型：传统汽封、刷式汽封、蜂窝汽封、布莱登汽封、DAS汽封、接触式气封，布莱登汽封、侧齿汽封、叶根汽封接触式油档、倾斜式蜂窝汽封（机组轴封间隙在0.30-0.60之间的比较多）。

第一代汽封是梳齿型汽封第二代汽封是接触式汽封，有布莱登汽封和蜂窝状型汽封，但布莱登汽封存在的很大的问题，在变负荷时存在卡涉现象。

第三代汽封是刷式汽封，在有一个公司生产接触式汽封实现了无缝汽封，不过这种汽封磨损比较严重，但汽封效果是最好的。

目前常见的汽封形式：梳齿汽封——汽轮机出厂时基本是梳齿；蜂窝汽封——国厂家很多，有的电厂使用不能正常起机，个人感觉可以少量使用，低压轴封及低压叶顶，另外选择厂家很重要；布莱登汽封——美国技术，国布莱登生产，抄袭国外技术，常在平衡环位置使用，其他位置均不适用，也有用在其他部位但效果不好；接触式汽封——通能专利，是从浮动油挡发展而来，两处的温度不一样，接触易引发振动等事故，如楼上所说要是真出点事划不来；侧齿汽封——华鸿专利，对梳齿的优化汽封，安全但效果有限，适合领导做创业绩项目使用；刷式汽封——某公司生产，抄袭国外技术，国不成熟，现在的质量很差；铁素体汽封——概念汽封，梳齿汽封材质不同而已，成本低但售价高。

汽封效果好坏间隙很重要，选用的汽封要保证机组安全，然后调整合适的间隙。

二、文字加图片分析1、刷式气封局限性：运行后易倒伏，持久性比较差，进口合金钢丝周期比国产长。

这是一种新型刷封，是超越蜂窝汽封之上的刷式汽封，刷材料是钴基合金，耐高温，耐磨损，整个结构充分的考虑到了安全性能，目前已经好几个电厂改造使用，效果很不错的。

2、蜂窝气封局限性：成本高，制造难度大。

在线速度偏小的轴封和隔板气封中使用性价比不高。

容易堆积盐分和异物，使之失去扰流的功能。

高中压部分使用的时候容易吹损。

3、过桥浮动气封4、DAS气封主要优点;密封效果和耐久性优势明显。

（1）DAS的全称为DEC ADVANCED SEAL，意可解为集团先进汽封。

1、梳齿迷宫式汽封目前被广泛应用于大、中、小型汽轮机的传统汽封主要为迷宫式汽封。

迷宫式汽封中根据断面的形状不同常用的有枞树型汽封和梳齿式汽封。

其中梳齿式汽封因其汽封成本低、结构简单、安全可靠且易于安装而被广泛应用。

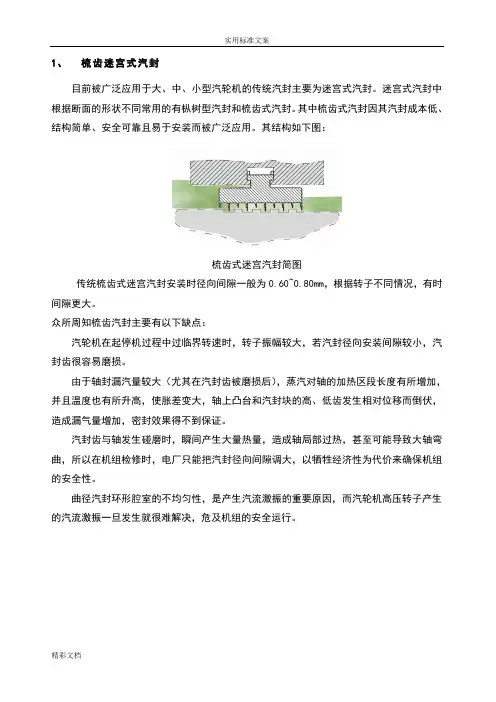

其结构如下图：梳齿式迷宫汽封简图传统梳齿式迷宫汽封安装时径向间隙一般为0.60~0.80mm，根据转子不同情况，有时间隙更大。

众所周知梳齿汽封主要有以下缺点：汽轮机在起停机过程中过临界转速时，转子振幅较大，若汽封径向安装间隙较小，汽封齿很容易磨损。

由于轴封漏汽量较大（尤其在汽封齿被磨损后），蒸汽对轴的加热区段长度有所增加，并且温度也有所升高，使胀差变大，轴上凸台和汽封块的高、低齿发生相对位移而倒伏，造成漏气量增加，密封效果得不到保证。

汽封齿与轴发生碰磨时，瞬间产生大量热量，造成轴局部过热，甚至可能导致大轴弯曲，所以在机组检修时，电厂只能把汽封径向间隙调大，以牺牲经济性为代价来确保机组的安全性。

曲径汽封环形腔室的不均匀性，是产生汽流激振的重要原因，而汽轮机高压转子产生的汽流激振一旦发生就很难解决，危及机组的安全运行。

2、侧齿迷宫汽封：侧齿迷宫汽封是一种概念型汽封形式，汽封间隙与传统汽封相同，在现有汽封齿上加工出1~2个侧齿和底齿，相当于在很有限的空间内部分增加了迷宫腔的摩阻效应，对比传统汽封会有一些效果，但由于侧齿和底齿的尺寸过小，所以对汽封效率提高十分有限。

3、自调整汽封（布莱登汽封）随着汽封技术的发展，又从美国引进一种新型可调式汽封——布莱登汽封。

这种汽封可以使汽封间隙调到更小的0.35~0.45mm，运行中又可以避免转子过临界时振动过大而与汽封的擦碰。

布莱登汽封取消了传统汽封背部的板弹簧，取而代之的是在每圈汽封弧段端面处加装了四只螺旋弹簧。

自由状态时，在弹簧力作用下，汽封弧块是处于张开状态而远离转子,机组启机时，随着蒸汽流量的增加，作用在每圈汽封弧块背部的蒸汽压力逐渐增大，当这一压力中以克服弹簧应力、摩擦阻力等时，汽封弧块开始逐渐关闭，直至处于工作状态，并始终保持与转子的最小间隙运行；停机时随着蒸汽流量的减小，在弹簧应力作用下，推动汽封弧块远离转子。
