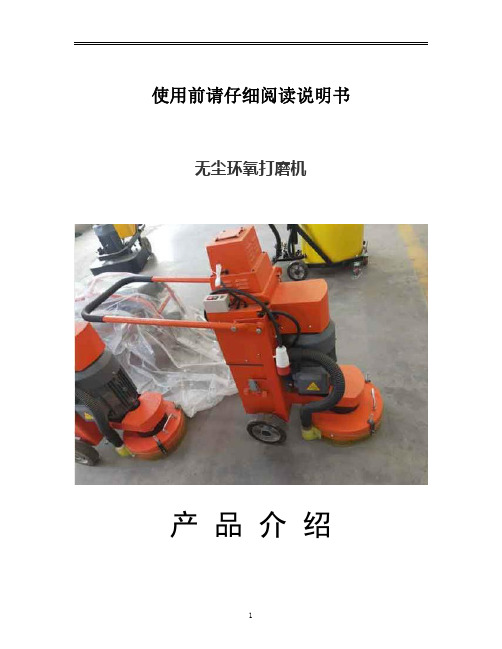

使用前请仔细阅读说明书无尘环氧打磨机
产品介绍
一、产品概述:
是一款吸尘、打磨一体的地面研磨机,重机身设计,不仅适用于混凝土地面基层研磨、找平、清理表面浮浆和祛除旧环氧薄涂,同样适合打磨环氧腻子层和环氧砂浆层,并提高平整度。
固定的吸尘装置,单人操作,无灰尘,节省了人力成本,提高了施工效率。
二、参数:
地面研平机操作简单研磨力强效率高
用途:适用于新地面平整度的恢复,表面打毛,旧地面如薄涂型环氧,胶水,油漆的去除。
环氧砂浆层的细打磨及找平
技术参数:
磨盘直径;330mm
电机功率:4KW
转速:1440r/min
工作效率50-60平方米/小时
重量:150KG
外形尺寸:1200*500*1000mm
三、特点:
1.可自由更换刀头,耗材可以自由配置(金刚石磨头抛光片和打磨片)
2.主电机和吸尘电机采用分开开关控制,方便使用
3.灵活、自带吸尘、工作效率高、操作简单,是环氧施工的选择。

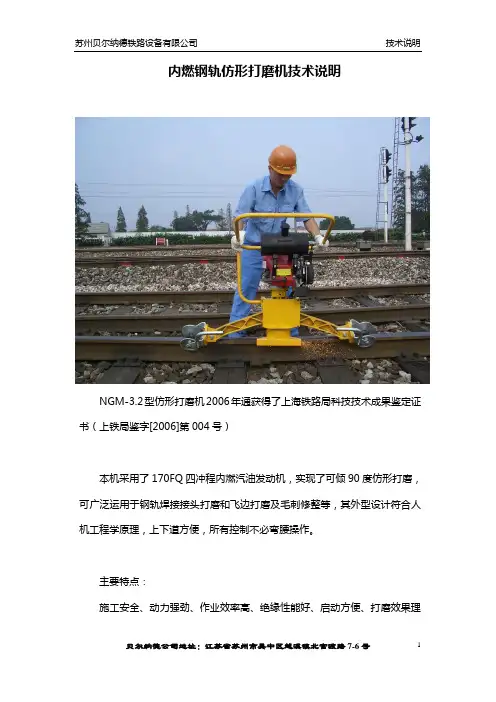

内燃钢轨仿形打磨机技术说明
NGM-3.2型仿形打磨机2006年通获得了上海铁路局科技技术成果鉴定证书(上铁局鉴字[2006]第004号)
本机采用了170FQ四冲程内燃汽油发动机,实现了可倾90度仿形打磨,可广泛运用于钢轨焊接接头打磨和飞边打磨及毛刺修整等,其外型设计符合人机工程学原理,上下道方便,所有控制不必弯腰操作。
主要特点:
施工安全、动力强劲、作业效率高、绝缘性能好、启动方便、打磨效果理想等优点。
整机技术参数
报价单
注:此价格为含税、到货价。
苏州贝尔纳德铁路设备有限公司
2011-09-06。

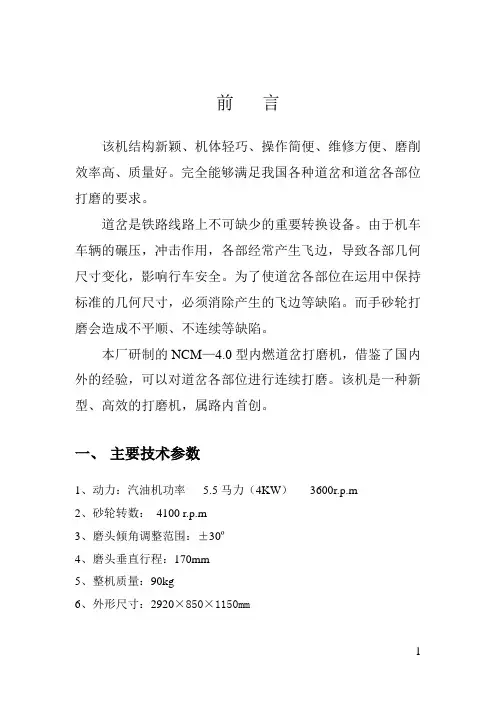

前言该机结构新颖、机体轻巧、操作简便、维修方便、磨削效率高、质量好。
完全能够满足我国各种道岔和道岔各部位打磨的要求。
道岔是铁路线路上不可缺少的重要转换设备。
由于机车车辆的碾压,冲击作用,各部经常产生飞边,导致各部几何尺寸变化,影响行车安全。
为了使道岔各部位在运用中保持标准的几何尺寸,必须消除产生的飞边等缺陷。
而手砂轮打磨会造成不平顺、不连续等缺陷。
本厂研制的NCM—4.0型内燃道岔打磨机,借鉴了国内外的经验,可以对道岔各部位进行连续打磨。
该机是一种新型、高效的打磨机,属路内首创。
一、主要技术参数1、动力:汽油机功率 5.5马力(4KW)3600r.p.m2、砂轮转数:4100 r.p.m3、磨头倾角调整范围:±30º4、磨头垂直行程:170mm5、整机质量:90kg6、外形尺寸:2920×850×1150mm二、结构和工作原理1、走行架2、打磨小车3、汽油机4、打磨头5、磨头摆动装置6、磨头升降装置7、走行轮1、结构NCM—4.0型内燃道岔打磨机由走行架、打磨小车、磨头摆动装置、磨头升降装置、走行轮等七部分组成。
走行架用无缝钢管焊接,为矩形机架。
有四个尼龙走行轮,内轨距1435mm。
打磨小车是该机的主体。
用5.5马力汽油机作动力;还有皮带传动装置,打磨头,蜗轮蜗杆传动的磨头摆动装置及丝杠传动的升降装置和台车轮等组成。
(如图所示)2、工作原理打磨机放置在道岔须打磨部位,可沿轨道走行。
打磨小车通过四个台车轮在走行架上横向移动,可使打磨小车在道岔任何部位停留,从而可以对道岔的转辙部分、导曲部分及辙岔的任何部位进行打磨。
打磨时,用手拉动启动绳,启动汽油机。
汽油机通过三角皮带驱动磨头转动。
根据打磨部位的需要调整磨头摆动角度,并可转动手柄,通过丝杠调整磨头高度,找准磨头要打磨的部位,并用手移动打磨机走行架,一边移动一边进行打磨作业。
三、使用方法1.使用前准备1.1 认真阅读汽油机和本机使用、保养说明书,按规定加足汽油和润滑油脂。
磨机安全操作规程15篇第1篇工贸疏磨机安全操作规程1、进退刀装置应灵活,以便停机和紧急停机时迅速退刀。
2、运转中,有异声必须立即退刀,停浆、停机检查。
3、运转中突然断浆,应立即退刀,不准空运转。
4、开机时,先开密封水,并检查是否正常。
5、开机时,应开疏磨机,后开浆泵,若误,必须待清洗后,再开动。
6、修理或换磨片,应切断电源,开关上挂好警告牌。
第2篇珩磨机安全技术操作规程1、必须遵守《磨床安全技术操作规程》。
2、工件要卡牢固,调节行程时要注意是否有可能发生碰撞,第一次行程要缓慢进给。
3、测量工件、调整行程挡块必须停车进行。
4 开车前磨头前端必须先进入工件内再开车。
操作时要防止夹伤手指。
5 自动进刀时,必须将行程限位调节适当并坚固牢靠,方可开机。
6 工件动转中,不准调整行程。
7 电气设备上防止沾染润滑油、冷却液及灰尘。
电气导线不准外露,防止因磨擦破损发生漏电。
8 安全装置必须齐全可靠,不准任意拆除。
9 数控珩磨机还要遵守《数控机床安全技术操作规程》有关规定。
第3篇手持打磨机安全操作规程1手持打磨机的防护罩、连接电缆、插头、开关必须保持完好,要经常检查和加油,以保证正常运转。
2操作者必须戴上防护眼镜,才能进行工作,对砂轮机性能不熟的人,不能使用砂轮机。
3手持打磨机作业点10m范围内不得有易燃易爆物品。
4磨工具用的砂轮不准磨其它任何工件和材料,对于细小的、大的和不好拿的工件,不准在砂轮机上磨,小件要拿牢,以防挤入砂轮机内或挤在砂轮与托板之间,将砂轮挤碎。
5砂轮片磨损三分之二时必须更换,不得再使用。
第4篇工贸企业疏磨机安全操作规程1、进退刀装置应灵活,以便停机和紧急停机时迅速退刀。
2、运转中,有异声必须立即退刀,停浆、停机检查。
3、运转中突然断浆,应立即退刀,不准空运转。
4、开机时,先开密封水,并检查是否正常。
5、开机时,应开疏磨机,后开浆泵,若误,必须待清洗后,再开动。
6、修理或换磨片,应切断电源,开关上挂好警告牌。

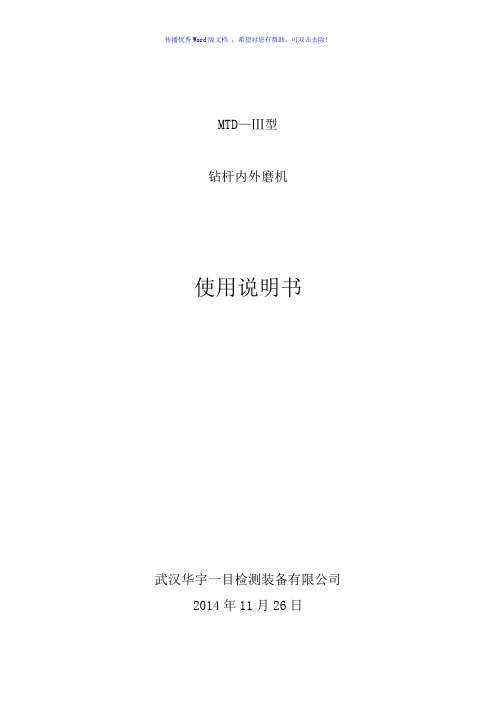

MTD—Ⅲ型钻杆内外磨机使用说明书武汉华宇一目检测装备有限公司2014年11月26日钻杆内外修磨机使用说明书一、概述本产品主要用于磨削钻杆内外对接焊缝。
具有高效、安全、经济、操作方便等优点。
二、主要技术参数:1、适用范围:73—140mm钻杆;2、检测速度:5min(每根的一端);3、中心高 1100mm4、工作最大的行程 1100 mm5、磨杆长度 900 mm6、可用磨头直径及砂轮规格适用:89、101、127、139 mm直径(标准)钻杆内外磨7、内磨、头转速 0-10000r/min(变频调速)外砂带磨滚轮转速 2800 r/min8、功率 6+3=9KW9、电源三相交流380V 50HZ10、辅助气源压力: 0.5mpa11、耗气量 0.5³/min12、工作环境:一般环境,配收尘装置(乙方配置)13、设备性能:能完成2 7/8″-5 1/2″的钻杆焊缝和加厚过滤带的修磨作业。
三、技术特点1、采用高速旋转的砂轮(10000r/min)以一定的压力压在钻杆焊缝的内外飞边上打磨,与此同时,采用数控系统实现钻杆自身原地旋转并且沿钻杆轴向能小幅度往复摆动,从而实现内飞边打磨。
2、采用全自动控制柜导航,通过控制柜按键就能轻松完成钻杆打磨,操作简单易懂;安全方便。
3、采用精密导轨作为砂轮进出钻杆内孔的运动平台,保证具有较高的运动和定位精度,保证打磨效果的稳定均匀。
4、采用电磁和气浮联合压紧技术,确保打磨压力。
5、采用精密控制技术,确保打磨深度。
四、操作说明1、在电源接好之后,把柜内所有的空开都推上去,保证通电线路正常的情况下。
按“总启动”按钮,整个通电。
2、工况选择,“自动/手动”打磨。
手动模式:选择“内横移电机”的“前进”或者“后退”,内磨的横移电机就前进或后退。
选择“外横移电机”的“前进”或者“后退”,外磨的横移电机就前进或后退。
选择“外磨压紧机构”的“压紧”或者“松开”,外磨的压紧机构就压紧或松开钻管。

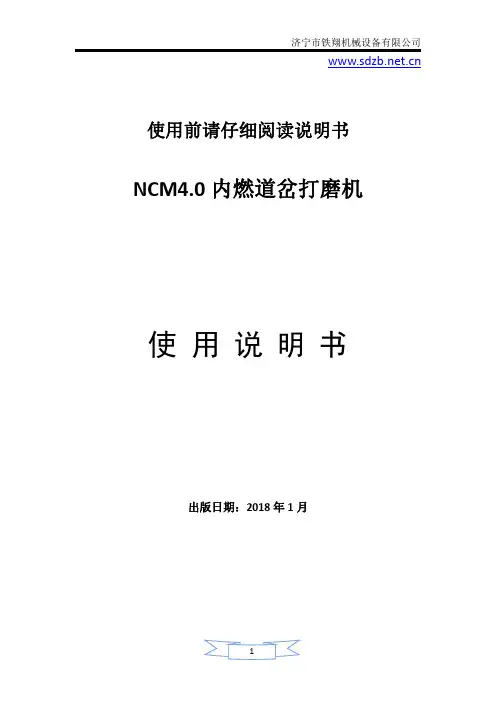

使用前请仔细阅读说明书NCM4.0内燃道岔打磨机使用说明书出版日期:2018年1月一、适用范围:该机具主要用于道岔尖轨、辙岔岔心、护轮轨、基本轨侧面肥边的打磨作业。
也适用于普通线路及曲线地段钢轨肥边的修磨维护。
可满足各型道岔、各部位钢轨肥边打磨作业的技术要求。
二、技术参数:动力:GX160型汽油机功率: 4.0kW燃油消耗率:310g/kW.h润滑油容量:0.65L砂轮转速:4000r.P.m磨头倾角调整范围:±45°。
磨头垂直行程:170mm砂轮规格:φ250×φ30×35mm(盘形砂轮)整机质量:90kg外形尺寸:2920×850×1150mm三、基本结构与工作原理:工作原理:汽油机经过V带传动,使主轴(砂轮)产生回转运动,再通过转动手轮经丝杠、丝母实现垂直方向的进给磨削运动,而水平方向的进给磨削主要是靠大车架上的小车架的水平移动来实现。
小车架上装有蜗轮副,能使砂轮左右最大倾斜30°角,以适应各种斜面打磨需要。
推动大车架沿钢轨纵向反复移动完成磨削工作。
主要结构:有两个部件组成:1、安装有四个带单轮缘滚轮在轨道上移动的大台车架。
2、安装有四个带双轮缘滚轮、能在大车架上沿垂直轨道方向水平移动的小车架(磨削装置)。
结构图如下:1大车架、2行走轮、3汽油机、4手轮、5小车架、6滚轮、7砂轮、8定位装置、9锁紧手柄四、使用方法与维护:1、首先卸下砂轮罩,装好平型砂轮,将锁紧螺母拧紧。
安装砂轮前,检查砂轮是否有损坏、变形等,如发现不准使用。
2、将大车架1放到轨道上,再将小车架5(磨削装置)放到大车架上。
3、检查内燃机的燃油和机油是否充足。
如不足,应按要求添加燃油和机油。
4、启动内燃机,空载运行,时间不少于30秒。
观察机器各部分运转是否正常,传动机构是否可靠,正常后方可操作打磨。
5、顺时针转动打磨手轮,砂轮下移,进行垂直方向进给,手轮一周进给量约为2mm。

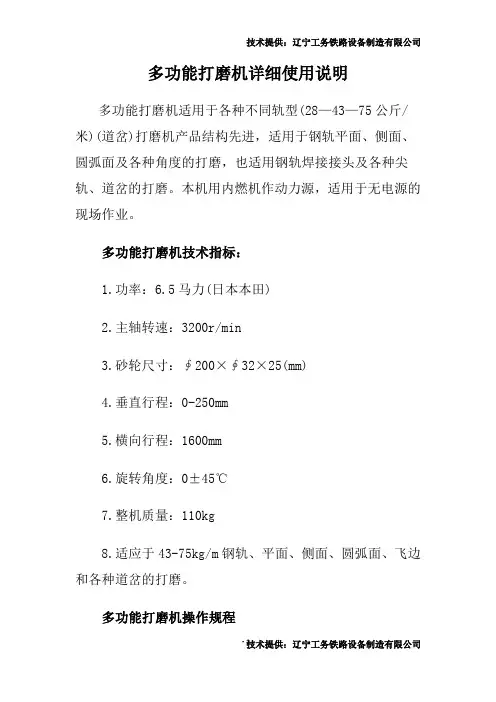

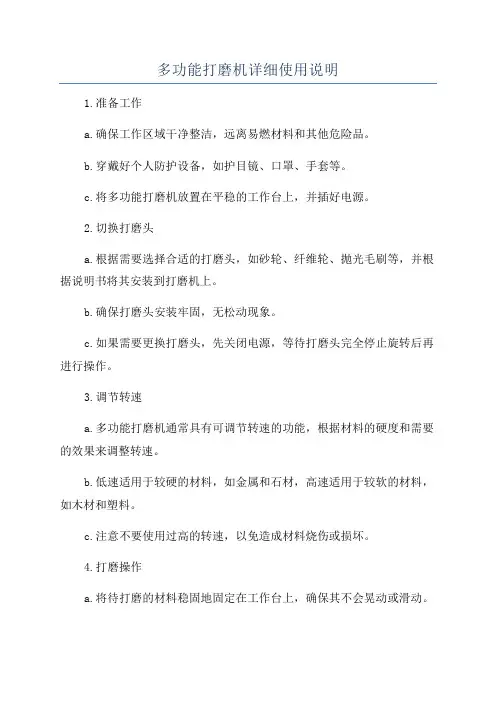

多功能打磨机详细使用说明多功能打磨机适用于各种不同轨型(28—43—75公斤/米)(道岔)打磨机产品结构先进,适用于钢轨平面、侧面、圆弧面及各种角度的打磨,也适用钢轨焊接接头及各种尖轨、道岔的打磨。
本机用内燃机作动力源,适用于无电源的现场作业。
多功能打磨机技术指标:1.功率:6.5马力(日本本田)2.主轴转速:3200r/min3.砂轮尺寸:∮200×∮32×25(mm)4.垂直行程:0-250mm5.横向行程:1600mm6.旋转角度:0±45℃7.整机质量:110kg8.适应于43-75kg/m钢轨、平面、侧面、圆弧面、飞边和各种道岔的打磨。
多功能打磨机操作规程保养方法:打磨机保管时要防潮。
长期停用要上油密封,装箱保存。
2、发动机要定期按发动机说明书进行维修与保养。
3、使用一段时间后,要调解两皮带中心距,防止皮带松弛。
4、每年检查一次机内润滑脂。
如发现缺少或污染应添加或更换润滑脂,润滑脂应为1#钙钠基润滑脂。
多功能打磨机使用规程1、开机前必须检查发动机与机架螺丝连接情况。
皮带松紧度。
2、作业前发动机必须空转半分钟、待运转平稳无异常现象后再进行作业。
3、磨削时进给要平稳,以防损坏砂轮。
4、作业时要配戴防护镜,避免火花烧伤。
5、磨轨时要放慢磨削速度,以防损坏砂轮。
6、磨削完成后,必须关闭发动机,再卸机下道。
7、维修,保养或更换零部件必须关闭发动机。
8、如有发动机或主轴发现异常,立即停止工作,不要自行拆卸,本厂可根据具体情况派专业人员考虑维修或更换。
钢轨打磨机适用于对各型钢轨进行全方位磨削处理,其体积小、灵活轻便、操作简单、磨削效率高,携带方便,维护维修简单快捷,也适用于其他场合作业。

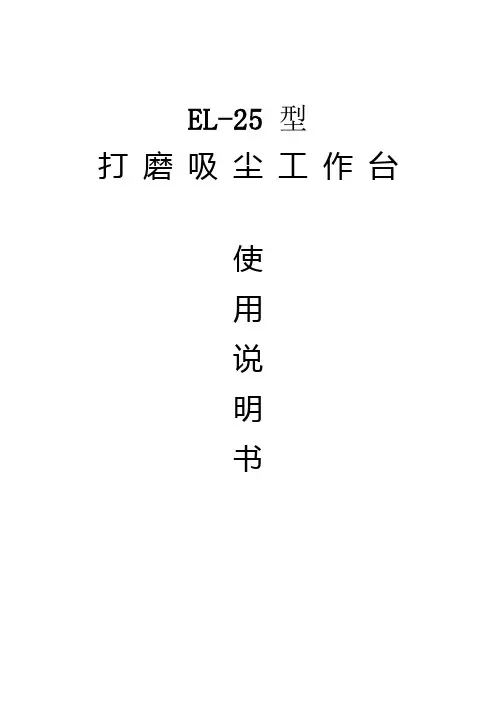

EL-25型打磨吸尘工作台使用说明书前言承蒙您购置EL-25型打磨吸尘工作台,在此表示真诚的谢意!为能正确使用本设备,在使用前请仔细阅读本说明书。
本说明书对设备的操作、维护等作了说明。
特别说明1. 本说明书的内容针对本公司EL-25型打磨吸尘工作台系列而编写的。
2. 关于本说明书的内容,因产品改进可能引起产品规格参数等的更改,恕不另行通知,请谅解。
3. 如发现本说明书有疑问或错误之处,请与我公司的当地代理商联系。
4 没有本公司书面许可,任何抄袭或改编本手册全部或部分内容均为严重侵权。
特别声明使用单位应按本说明书内容正确进行安装,并安排经过培训的专门人员负责设备的管理、操作和维护,保证设备处于正常运行状态,如果违规造成的损失由使用单位自负。
安全规定本说明书中与人身安全和设备财产相关的信息都用标识重点显示,当识别符出现时,必须阅读并理解与之相联系的注意事项。
识别符为:危险表示指定的危害将会使人身和财产受到损失!要求表示必须严格按照要求完成,否则影响设备甚至人身安全!目录1. 设备介绍.... .. (4)1.1 设备用途 (4)1.2 基本特点 (4)1.3 技术数据 (4)2. 设备结构 (4)2.1 结构图 (5)2.2 结构功能说明 (5)3. 安装说明........................ . (6)4. 电气安装................................ .. (6)5. 设备操作.......................... .. (6)5.1 控制面板说明.............. .. (6)5.2 操作规范......................... .. (6)5.3 注意事项......... (6)6. 设备维护..................... . (7)6.1 维护周期安排................ . (7)6.2 维护规范.......................... .. (7)6.3 注意事项....................... .. (7)7. 故障排除................................ .. (8)7.1 现象与处理方法.............. .. (8)7.2 注意事项............................. .. (8)8. 电气原理图.................................... (8)1.1 设备用途打磨吸尘工作台主要应用在各种焊接、抛光、打磨和工件去毛刺、等离子切割等。
NCM-4.0型多功能垂直打磨机(说明书)
NCM-4.0型多功能垂直打磨机,是一种适用于各种钢轨顶面、侧面和圆角的磨轨机械,并可用于道岔和仿形打磨。
一、主要技术性能及参数
1、电动打磨机:电压220V、380V;电机功率:1.5KM;转数2890r/min。
2、内燃打磨机:功率5.5ps,转速3600r/min。
3、磨头垂直行程:0-170mm,旋转角度±33º。
4、砂轮尺寸:254×35×30mm
5、整机重量:110㎏
6、外型尺寸:2900×850×1150(mm)
7、适用于43-75㎏/m及各种轨型。
二、主要结构及工作原理
NCM-4.0型多功能垂直打磨机是以本田汽油机GX160作动力。
用B型950三角带,通过传动系统带动砂轮进行磨轨作业。
该机主要由机架、机芯、走行装置三大部分组成。
机架系用无缝钢管焊接而成。
机芯由传动系统、旋转装置及砂轮组成。
砂轮旋转角度和进给量由手轮控制,走行装置和机架焊接为一体,走行轮为绝缘轮,且轮缘较高,下道后也可在地面上推行。
先将磨轨机担跨在两面股钢轨上,再调整好砂轮进行给量和角度即可进行侧磨。
是道岔和焊补轨面修磨的理想工具。
三、使用及保养注意事项
(一)使用
1、内燃机使用前要加注汽、机油,以免发生缸体爆缸现象,而损伤发动机。
2、在正常情况下一般拉绳3-5次即可起动。
如未能起动,不要无休止地拉动
起动绳,应按汽油机故障内容逐项检查排除后在进行起动。
3、汽油机在空载起动,新汽油机开始使用要有一段磨合期。
4、由于现场作业风沙尘土较大,严禁在未装空气滤清器的情况下作业。
5、防止砂轮超过安全线速度350m/s,从汽油机上适当控制转
速,汽油机转速不得大于3300r/min。
(二)保养
1、汽油机放置时,放净汽油箱中的燃油,不得大于45º倾斜,以免机油流入燃烧室。
2、汽油机调整器室为飞溅润滑,每使用50h须检查调速室的油尺的高度(须将汽油机直立位置10-15r/min,待润滑油完全流回调速器室底壳内,再旋出油尺检查)。
3、汽油机输出轴端油封,经长期使用后,因密封不严能使调速器室的润滑油漏出,故使用500h后应予以更换。
4、使用30h后,加注机油2-3滴并润滑进给丝杆螺母。
(三)注意事项
1、在调整砂轮横向(轨顶、圆角)位置打磨时,磨削量不易过大,以免发生汽油机闷车现象。
2、打磨时,用力要均匀,以免由于用力过猛损坏砂轮。
3、砂轮的实际旋转速度不得超过砂轮的安全线速度,操作者不要处在砂轮的旋转平面上。
4、如发生内燃机有异常现象,应立即停止作业,查清原因,排除故障后,再开机使用。
未判明故障原因前不得开机使用。
5、在使用内燃机打磨时,注意加满汽、机油,操作时倾斜角度不大于45º。
6、重新加汽、机油时,必须停机,不得在火源处加油。
7、内燃机要按“用户操作手册”使用、保养。
NCM-4.0型多功能垂直打磨机使用说明书
济宁市铁翔机械设备有限公司。
